电炉与电炉变压器

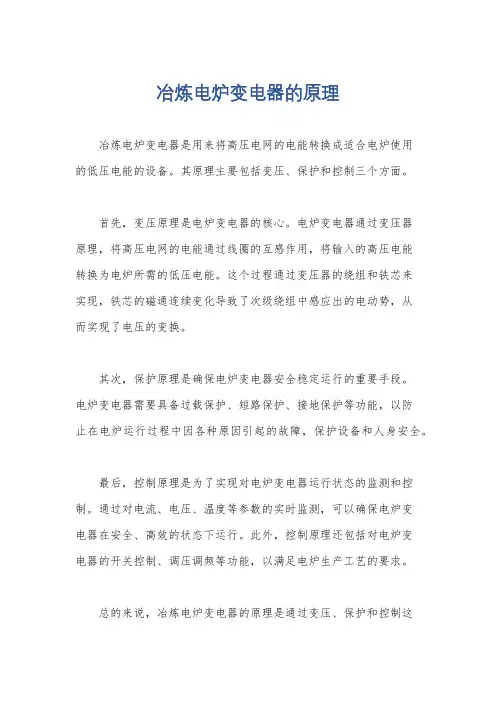

冶炼电炉变电器的原理
冶炼电炉变电器是用来将高压电网的电能转换成适合电炉使用
的低压电能的设备。

其原理主要包括变压、保护和控制三个方面。

首先，变压原理是电炉变电器的核心。

电炉变电器通过变压器
原理，将高压电网的电能通过线圈的互感作用，将输入的高压电能
转换为电炉所需的低压电能。

这个过程通过变压器的绕组和铁芯来
实现，铁芯的磁通连续变化导致了次级绕组中感应出的电动势，从
而实现了电压的变换。

其次，保护原理是确保电炉变电器安全稳定运行的重要手段。

电炉变电器需要具备过载保护、短路保护、接地保护等功能，以防
止在电炉运行过程中因各种原因引起的故障，保护设备和人身安全。

最后，控制原理是为了实现对电炉变电器运行状态的监测和控制。

通过对电流、电压、温度等参数的实时监测，可以确保电炉变
电器在安全、高效的状态下运行。

此外，控制原理还包括对电炉变
电器的开关控制、调压调频等功能，以满足电炉生产工艺的要求。

总的来说，冶炼电炉变电器的原理是通过变压、保护和控制这
三个方面的工作原理，将高压电网的电能转换成适合电炉使用的低压电能，并确保其安全稳定地运行。

这些原理的相互作用使得电炉变电器在冶炼生产中发挥着重要作用。

电炉变压器技术参数1. 引言电炉变压器是电力系统中的重要设备，用于将高电压转换为适合电炉使用的低电压。

它在工业领域中广泛应用，特别是在冶金和化工行业中。

本文将详细介绍电炉变压器的技术参数，包括额定容量、额定电压、相数、绝缘等级等。

2. 技术参数2.1 额定容量额定容量是指电炉变压器能够持续输出的功率。

它通常以千伏安（kVA）为单位表示。

额定容量的选择应根据电炉的功率需求来确定，一般情况下，电炉变压器的额定容量应略大于电炉的额定功率，以确保变压器能够正常运行。

2.2 额定电压额定电压是指电炉变压器的输入和输出电压。

输入电压是指电炉变压器的输入侧电压，通常为高电压，以满足输送电能的要求。

输出电压是指电炉变压器的输出侧电压，通常为低电压，以适应电炉的工作需求。

额定电压的选择应根据电炉的电压需求来确定，同时还要考虑电网的电压水平和变压器的设计要求。

2.3 相数相数是指电炉变压器的输入和输出侧的相数。

一般情况下，电炉变压器的输入和输出侧的相数应保持一致，以确保变压器能够正常工作。

常见的相数有单相、三相等。

2.4 绝缘等级绝缘等级是指电炉变压器绝缘系统的耐压能力。

它通常以千伏（kV）为单位表示。

绝缘等级的选择应根据电炉变压器的额定电压、运行环境和安全要求来确定。

常见的绝缘等级有6kV、10kV、35kV等。

2.5 效率效率是指电炉变压器的输出功率与输入功率之比。

它通常以百分比表示。

高效率的电炉变压器可以减少能源损耗，提高能源利用率。

因此，在选择电炉变压器时，应尽量选择高效率的产品。

2.6 短路阻抗短路阻抗是指电炉变压器在短路状态下电流通过的阻抗。

它通常以百分比或欧姆（Ω）为单位表示。

短路阻抗的大小直接影响到电炉变压器的短路电流和故障电流，因此，在选择电炉变压器时，应考虑电炉的短路容量和系统的故障能力。

2.7 温升温升是指电炉变压器在额定负载下产生的温度升高。

它通常以摄氏度（℃）为单位表示。

温升的大小直接影响到电炉变压器的运行可靠性和寿命。

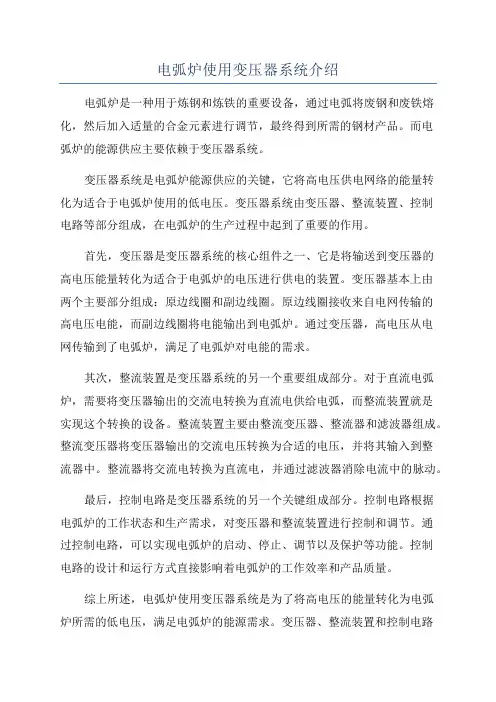

电弧炉使用变压器系统介绍电弧炉是一种用于炼钢和炼铁的重要设备，通过电弧将废钢和废铁熔化，然后加入适量的合金元素进行调节，最终得到所需的钢材产品。

而电弧炉的能源供应主要依赖于变压器系统。

变压器系统是电弧炉能源供应的关键，它将高电压供电网络的能量转化为适合于电弧炉使用的低电压。

变压器系统由变压器、整流装置、控制电路等部分组成，在电弧炉的生产过程中起到了重要的作用。

首先，变压器是变压器系统的核心组件之一、它是将输送到变压器的高电压能量转化为适合于电弧炉的电压进行供电的装置。

变压器基本上由两个主要部分组成：原边线圈和副边线圈。

原边线圈接收来自电网传输的高电压电能，而副边线圈将电能输出到电弧炉。

通过变压器，高电压从电网传输到了电弧炉，满足了电弧炉对电能的需求。

其次，整流装置是变压器系统的另一个重要组成部分。

对于直流电弧炉，需要将变压器输出的交流电转换为直流电供给电弧，而整流装置就是实现这个转换的设备。

整流装置主要由整流变压器、整流器和滤波器组成。

整流变压器将变压器输出的交流电压转换为合适的电压，并将其输入到整流器中。

整流器将交流电转换为直流电，并通过滤波器消除电流中的脉动。

最后，控制电路是变压器系统的另一个关键组成部分。

控制电路根据电弧炉的工作状态和生产需求，对变压器和整流装置进行控制和调节。

通过控制电路，可以实现电弧炉的启动、停止、调节以及保护等功能。

控制电路的设计和运行方式直接影响着电弧炉的工作效率和产品质量。

综上所述，电弧炉使用变压器系统是为了将高电压的能量转化为电弧炉所需的低电压，满足电弧炉的能源需求。

变压器、整流装置和控制电路是变压器系统的主要组成部分，它们共同协作，为电弧炉的正常运行和生产提供了保障。

随着科技的不断进步，变压器系统的设计和技术也在不断改进，使得电弧炉的效率和性能得到了提高，为钢铁工业的发展做出了重要贡献。

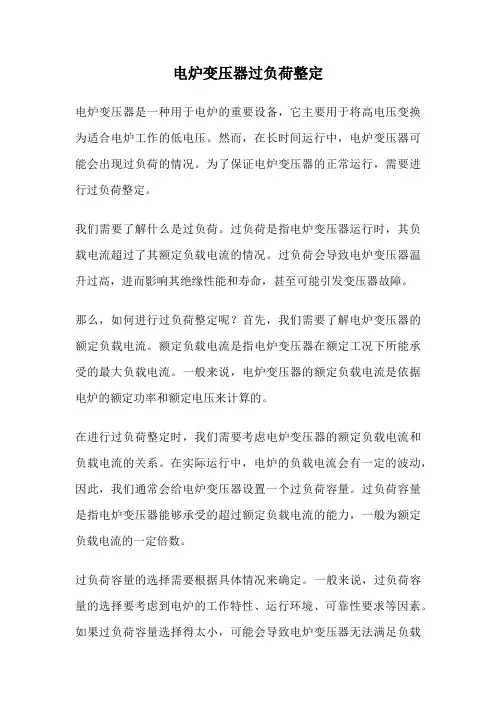

电炉变压器过负荷整定电炉变压器是一种用于电炉的重要设备，它主要用于将高电压变换为适合电炉工作的低电压。

然而，在长时间运行中，电炉变压器可能会出现过负荷的情况。

为了保证电炉变压器的正常运行，需要进行过负荷整定。

我们需要了解什么是过负荷。

过负荷是指电炉变压器运行时，其负载电流超过了其额定负载电流的情况。

过负荷会导致电炉变压器温升过高，进而影响其绝缘性能和寿命，甚至可能引发变压器故障。

那么，如何进行过负荷整定呢？首先，我们需要了解电炉变压器的额定负载电流。

额定负载电流是指电炉变压器在额定工况下所能承受的最大负载电流。

一般来说，电炉变压器的额定负载电流是依据电炉的额定功率和额定电压来计算的。

在进行过负荷整定时，我们需要考虑电炉变压器的额定负载电流和负载电流的关系。

在实际运行中，电炉的负载电流会有一定的波动，因此，我们通常会给电炉变压器设置一个过负荷容量。

过负荷容量是指电炉变压器能够承受的超过额定负载电流的能力，一般为额定负载电流的一定倍数。

过负荷容量的选择需要根据具体情况来确定。

一般来说，过负荷容量的选择要考虑到电炉的工作特性、运行环境、可靠性要求等因素。

如果过负荷容量选择得太小，可能会导致电炉变压器无法满足负载要求；而选择得太大，则可能会增加电炉变压器的成本和体积。

除了过负荷容量的选择，我们还需要考虑过负荷保护的设置。

过负荷保护是指在电炉变压器超过额定负载电流时，及时采取措施以保护电炉变压器的安全运行。

常见的过负荷保护方式有熔断器、热继电器、电子保护装置等。

熔断器是一种常用的过负荷保护装置。

它的工作原理是当电炉变压器的负载电流超过熔断器额定电流时，熔断器内部的熔断丝会熔断，从而切断电路，保护电炉变压器的安全运行。

热继电器则是一种通过测量电炉变压器的温度来实现过负荷保护的装置。

当电炉变压器的温度超过设定值时，热继电器会自动切断电路，以防止过负荷情况的发生。

电子保护装置也是一种常见的过负荷保护装置。

电子保护装置通过测量电炉变压器的电流、电压等参数，实时监控电炉变压器的工作状态。

电炉变压器系列电炉变压器是与电炉配套的电源设备。

它在电、磁、热、机械等方面比电力变压器有更苛刻的要求，并且要符合各种电炉的操作工艺，负荷特性，满足用户使用方便节能减排等条件。

山东晨宇电气股份有限公司生产三相10KV、35KV电弧炼钢炉变压器，矿热炉变压器，电渣炉变压器，工频感应炉变压器，单相、三相调压器。

电炉变压器种类很多。

本公司主要生产下列产品：高阻抗电弧炉炼钢变压器；直流电弧炉变压器；钢包精炼炉变压器；埋弧炉变压器（包括铁合金炉变压器，电石炉变压器，黄磷炉变压器，单相钛渣炉变压器等）；电渣炉变压器；工频感应炉变压器等。

部分产品介绍：一、10KV、35KV系列油浸式电炉变压器：结构特点：铁芯采用高导磁晶粒取向硅钢片、无氧杆铜质导线，交叠绕组。

性能特点：低损耗，低噪音，低局放，电气强度高，机械强度好，热点温度低，安全可靠。

使用条件：环境温度不超过40℃，温升限值65℃，冷却水入口处，温度不超过30℃，海拔低于1000M，户内户外均可使用。

二、电弧炉变压器：用途：熔炼铜及铜合金或石墨电极之炉用变压器,可采用单、三相供电，次级电压一般较炼钢的为低。

本产品按熔炼周期,满载和间隙交替使用。

工作原理：本型电炉变压器均有电抗器,供电时可直接接到供电线路上,线圈形式按容量而分圆筒式或盘式,次级线圈分两路或四路并联,产品除系列表中标有±5%接外其余均无分接调压.如使用中需要调压时应通过调压器进行之.各容量变压器均为储油柜,其附件包括套管、导电排、温度计座、放油阀们等参考电力变压器使用。

三、工频感应炉变压器：概述：工频感应炉直接使用工频电源，利用电磁感应原理熔化金属。

广泛用于黑色及有色金属的熔化及各种高牌号的铸铁、可锻铸铁、球墨铁等。

结构特征：工频炉变压器负载电源平稳，一般没有过载要求。

为了提高效率阻抗电压低、硬的外特征，结构设计特点与同容量电力变压器相类似，只是调压方式、调压范围有异。

四、电渣炉变压器：是电渣炉专用电源变压器，它是根据电渣炉法埋弧重熔优质钢特殊钢及特殊钢制品的工艺要求设计的产品，具有输出电压低电流大、调压范围大而精细，外特性平滑、运行平稳可靠的特点。

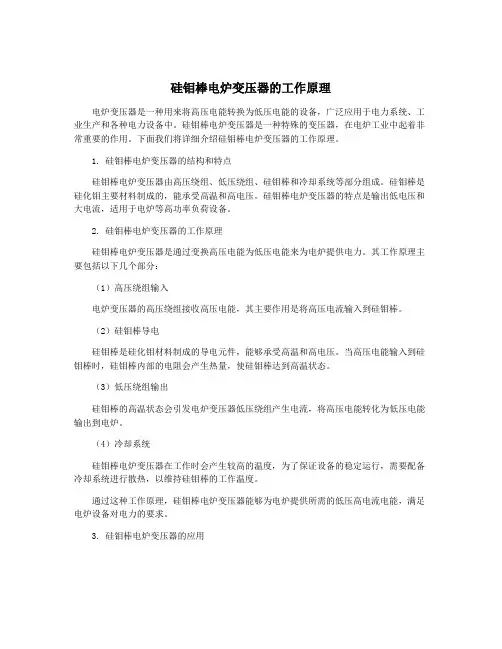

硅钼棒电炉变压器的工作原理电炉变压器是一种用来将高压电能转换为低压电能的设备，广泛应用于电力系统、工业生产和各种电力设备中。

硅钼棒电炉变压器是一种特殊的变压器，在电炉工业中起着非常重要的作用。

下面我们将详细介绍硅钼棒电炉变压器的工作原理。

1. 硅钼棒电炉变压器的结构和特点硅钼棒电炉变压器由高压绕组、低压绕组、硅钼棒和冷却系统等部分组成。

硅钼棒是硅化钼主要材料制成的，能承受高温和高电压。

硅钼棒电炉变压器的特点是输出低电压和大电流，适用于电炉等高功率负荷设备。

2. 硅钼棒电炉变压器的工作原理硅钼棒电炉变压器是通过变换高压电能为低压电能来为电炉提供电力。

其工作原理主要包括以下几个部分：（1）高压绕组输入电炉变压器的高压绕组接收高压电能，其主要作用是将高压电流输入到硅钼棒。

（2）硅钼棒导电硅钼棒是硅化钼材料制成的导电元件，能够承受高温和高电压。

当高压电能输入到硅钼棒时，硅钼棒内部的电阻会产生热量，使硅钼棒达到高温状态。

（3）低压绕组输出硅钼棒的高温状态会引发电炉变压器低压绕组产生电流，将高压电能转化为低压电能输出到电炉。

（4）冷却系统硅钼棒电炉变压器在工作时会产生较高的温度，为了保证设备的稳定运行，需要配备冷却系统进行散热，以维持硅钼棒的工作温度。

通过这种工作原理，硅钼棒电炉变压器能够为电炉提供所需的低压高电流电能，满足电炉设备对电力的要求。

3. 硅钼棒电炉变压器的应用硅钼棒电炉变压器广泛应用于冶金、有色金属、耐火材料、建材、机械制造和化工等行业的电炉设备中。

特别是在高温炼钢、钢水保温、钢水调温和磷铁制造等工艺中，其电炉变压器的稳定性和可靠性是非常重要的。

硅钼棒电炉变压器采用硅化钼材料制成的硅钼棒作为主要导电元件，通过高压绕组输入电能，使硅钼棒产生高温状态，进而将高压电能转化为低压电能输出到电炉，通过冷却系统进行散热，确保设备的稳定运行。

它在电炉设备中发挥着重要作用，并广泛应用于工业生产和各种电力设备中。

电炉变压器保护配置标准为了确保电炉变压器安全可靠地运行，必须采取适当的保护措施。

这些保护装置旨在检测和清除可能损坏变压器的异常情况，包括过电流、过电压、接地故障和温升过高。

过电流保护熔断器：当电流超过额定值时，熔断器熔断，切断电路，保护变压器免受过电流损坏。

电流继电器：检测过载电流并跳闸断路器，从而切断变压器电源。

温控继电器：监测变压器绕组的温度，并在温度升高至预设值时跳闸，以防止过热损坏。

过电压保护避雷器：将雷电感应的过电压分流至地，保护变压器的绝缘免受损坏。

浪涌抑制器：吸收由开关操作或其他事件产生的浪涌电压，防止其损坏变压器绕组。

电压继电器：检测过电压并跳闸断路器，以切断变压器电源。

接地故障保护继电保护：检测变压器绕组与地之间发生的接地故障，并跳闸断路器，以防止故障电流损坏变压器。

核心平衡电流互感器：测量流入变压器核心和流出的电流差，如果差值过大，则指示接地故障并触发保护装置。

温升过高保护温度继电器：监测变压器的绕组温度，并在温度升高至预设值时跳闸，以防止过热损坏。

热像仪：通过非接触式测量，检测变压器不同部位的温度分布，用于定期检查和预防性维护。

其他保护措施除了上述主要保护装置外，电炉变压器还可能配备以下保护装置：差动保护：比较变压器两侧电流的差异，如果差异过大，则指示内部故障并跳闸。

过励磁保护：检测变压器过励磁状态（当电压过高时），并采取措施降低磁通量，以防止绕组损坏。

失压保护：当变压器输入电压下降或消失时，切断变压器电源，以防止无功功率反送。

保护装置的选择和设置保护装置的选择和设置取决于变压器的额定值、应用和操作环境。

应仔细考虑以下因素：变压器的额定电流和电压过载能力和允许的温升接地系统类型电源系统的特性环境条件（温度、湿度）维护和测试保护装置应定期维护和测试，以确保其正常工作。

维护包括定期清洁、检查连接和校准设置。

测试包括注入测试电流或电压，以验证保护装置的正确响应。

通过实施全面的保护配置，电炉变压器可以免受各种异常情况的损坏，从而确保其安全可靠的运行。

电炉变压器概述电炉变压器（Electric Arc Furnace Transformer）是一种专为电弧炉设计的变压器。

它负责将电力系统中的高电压（通常是中压电力系统中的电压）转换为电弧炉所需的低电压。

电炉变压器具有高额定功率和高效率的特点，是电弧炉正常运行的关键设备之一。

结构和工作原理电炉变压器通常由两个主要部分组成：高压侧和低压侧。

•高压侧：高压侧是指与电力系统连接的一侧，它通常有较高的额定电压和较低的额定电流。

高压侧由主绕组和连接设备组成。

•低压侧：低压侧是指与电弧炉连接的一侧，它通常有较低的额定电压和较高的额定电流。

低压侧由辅助绕组和连接设备组成。

电炉变压器的工作原理如下：1.高压侧接收来自电力系统的高电压交流电，通过主绕组将其降低至电弧炉所需的低电压。

2.降压后的电压通过连接设备传输到低压侧。

3.低压侧将降压后的电压提供给电弧炉，供其正常运行。

4.辅助绕组用于调节和控制低压侧的电流和电压。

特点和优势1.高功率：电炉变压器通常具有很高的额定功率，能够满足电弧炉高功率工作的需求。

2.高效率：电炉变压器具有高效的能量转换效率，可以将输入电能最大限度地转化为电弧炉所需的低电压和高电流。

3.稳定性：电炉变压器能够稳定地输出所需的低电压，确保电弧炉的正常运行。

4.可调性：电炉变压器的辅助绕组能够进行调节和控制，以满足不同工况下的电弧炉需求。

5.耐受高温：电炉变压器能够在高温环境中正常工作，适应电弧炉高温下的操作环境。

应用领域电炉变压器主要应用于以下领域：1.钢铁冶炼：电弧炉是钢铁冶炼过程中常用的设备之一，电炉变压器为电弧炉提供所需的低电压和高电流，保证钢铁冶炼的正常进行。

2.有色金属冶炼：电炉变压器也被广泛应用于有色金属冶炼行业，如铜冶炼、铝冶炼等。

3.废物处理：电弧炉还可以用于废物处理和熔化。

电炉变压器为这些电弧炉提供所需的电能。

注意事项在使用电炉变压器时，需要注意以下事项：1.定期检查：定期对电炉变压器进行检查，确保其正常运行并及时发现和解决潜在问题。
