电炉变压器系列

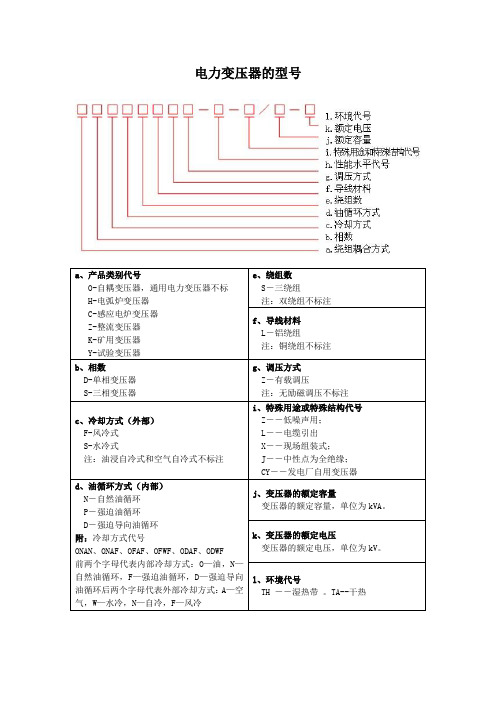

电力变压器的型号a、产品类别代号O-自耦变压器，通用电力变压器不标 H-电弧炉变压器C-感应电炉变压器Z-整流变压器K-矿用变压器Y-试验变压器e、绕组数S―三绕组注：双绕组不标注f、导线材料L―铝绕组注：铜绕组不标注b、相数D-单相变压器 S-三相变压器g、调压方式Z―有载调压注：无励磁调压不标注c、冷却方式（外部）F-风冷式S-水冷式注：油浸自冷式和空气自冷式不标注i、特殊用途或特殊结构代号Z――低噪声用；L――电缆引出X――现场组装式；J――中性点为全绝缘；CY――发电厂自用变压器d、油循环方式（内部）N―自然油循环P―强迫油循环D―强迫导向油循环附：冷却方式代号ONAN、ONAF、OFAF、OFWF、ODAF、ODWF前两个字母代表内部冷却方式：O—油，N—自然油循环，F—强迫油循环，D—强迫导向油循环后两个字母代表外部冷却方式：A—空气，W—水冷，N—自冷，F—风冷j、变压器的额定容量变压器的额定容量，单位为kVA。

k、变压器的额定电压变压器的额定电压，单位为kV。

l、环境代号TH ――湿热带。

TA--干热h、性能水平代号（设计序号）例1：一台三相、油浸、风冷、双绕组、无励磁调压、铜导线、20000 kVA、110 kV级电力变压器产品，其性能水平为11，该产品的型号为：SF11-20000/110例2：一台三相自耦、油浸、水冷、强迫油循环、三绕组、有载调压、铜导线、360000 kVA、330 kV级电力变压器的产品，其性能水平为10，该产品的型号为：OSFPSZ10-360000/330标书报价时，市场部必须给出以下参数：1.额定容量：尤其是三绕组，需给出容量比2.额定电压：高压、中压、低压3.调压方式和调压范围：开关有要求的需特别给出4.联接组别：Y、D5.相数：单相、三相6.额定频率：50Hz、60Hz7.冷却方式：风冷、自冷、水冷，强迫油循环8.空载损耗：必须给出，或按国标9.负载损耗：必须给出，或按国标10.空载电流：必须给出，或按国标11.阻抗电压：必须给出，或按国标12.绝缘水平：必须给出，或按国标13.使用条件：使用地区、海拔、最低和最高气温（注：素材和资料部分来自网络，供参考。

电炉变压器技术参数1. 引言电炉变压器是电力系统中的重要设备，用于将高电压转换为适合电炉使用的低电压。

它在工业领域中广泛应用，特别是在冶金和化工行业中。

本文将详细介绍电炉变压器的技术参数，包括额定容量、额定电压、相数、绝缘等级等。

2. 技术参数2.1 额定容量额定容量是指电炉变压器能够持续输出的功率。

它通常以千伏安（kVA）为单位表示。

额定容量的选择应根据电炉的功率需求来确定，一般情况下，电炉变压器的额定容量应略大于电炉的额定功率，以确保变压器能够正常运行。

2.2 额定电压额定电压是指电炉变压器的输入和输出电压。

输入电压是指电炉变压器的输入侧电压，通常为高电压，以满足输送电能的要求。

输出电压是指电炉变压器的输出侧电压，通常为低电压，以适应电炉的工作需求。

额定电压的选择应根据电炉的电压需求来确定，同时还要考虑电网的电压水平和变压器的设计要求。

2.3 相数相数是指电炉变压器的输入和输出侧的相数。

一般情况下，电炉变压器的输入和输出侧的相数应保持一致，以确保变压器能够正常工作。

常见的相数有单相、三相等。

2.4 绝缘等级绝缘等级是指电炉变压器绝缘系统的耐压能力。

它通常以千伏（kV）为单位表示。

绝缘等级的选择应根据电炉变压器的额定电压、运行环境和安全要求来确定。

常见的绝缘等级有6kV、10kV、35kV等。

2.5 效率效率是指电炉变压器的输出功率与输入功率之比。

它通常以百分比表示。

高效率的电炉变压器可以减少能源损耗，提高能源利用率。

因此，在选择电炉变压器时，应尽量选择高效率的产品。

2.6 短路阻抗短路阻抗是指电炉变压器在短路状态下电流通过的阻抗。

它通常以百分比或欧姆（Ω）为单位表示。

短路阻抗的大小直接影响到电炉变压器的短路电流和故障电流，因此，在选择电炉变压器时，应考虑电炉的短路容量和系统的故障能力。

2.7 温升温升是指电炉变压器在额定负载下产生的温度升高。

它通常以摄氏度（℃）为单位表示。

温升的大小直接影响到电炉变压器的运行可靠性和寿命。

电弧炉使用变压器系统介绍电弧炉是一种用于炼钢和炼铁的重要设备，通过电弧将废钢和废铁熔化，然后加入适量的合金元素进行调节，最终得到所需的钢材产品。

而电弧炉的能源供应主要依赖于变压器系统。

变压器系统是电弧炉能源供应的关键，它将高电压供电网络的能量转化为适合于电弧炉使用的低电压。

变压器系统由变压器、整流装置、控制电路等部分组成，在电弧炉的生产过程中起到了重要的作用。

首先，变压器是变压器系统的核心组件之一、它是将输送到变压器的高电压能量转化为适合于电弧炉的电压进行供电的装置。

变压器基本上由两个主要部分组成：原边线圈和副边线圈。

原边线圈接收来自电网传输的高电压电能，而副边线圈将电能输出到电弧炉。

通过变压器，高电压从电网传输到了电弧炉，满足了电弧炉对电能的需求。

其次，整流装置是变压器系统的另一个重要组成部分。

对于直流电弧炉，需要将变压器输出的交流电转换为直流电供给电弧，而整流装置就是实现这个转换的设备。

整流装置主要由整流变压器、整流器和滤波器组成。

整流变压器将变压器输出的交流电压转换为合适的电压，并将其输入到整流器中。

整流器将交流电转换为直流电，并通过滤波器消除电流中的脉动。

最后，控制电路是变压器系统的另一个关键组成部分。

控制电路根据电弧炉的工作状态和生产需求，对变压器和整流装置进行控制和调节。

通过控制电路，可以实现电弧炉的启动、停止、调节以及保护等功能。

控制电路的设计和运行方式直接影响着电弧炉的工作效率和产品质量。

综上所述，电弧炉使用变压器系统是为了将高电压的能量转化为电弧炉所需的低电压，满足电弧炉的能源需求。

变压器、整流装置和控制电路是变压器系统的主要组成部分，它们共同协作，为电弧炉的正常运行和生产提供了保障。

随着科技的不断进步，变压器系统的设计和技术也在不断改进，使得电弧炉的效率和性能得到了提高，为钢铁工业的发展做出了重要贡献。

变压器的分类及型号1.按电压的升降分类：有升压变压器和降压变压器两种。

2.按相数分类：有单相变压器、三相变压器及多相变压器。

3.按用途分类：有用于供配电系统中的电力变压器；有用于测量和继电保护的仪用变压器（电压互感器和电流互感器）；有产生高电压供电设备的耐压试验用的试验变压器；有电炉变压器、电焊变压器和整流变压器等特殊用途的变压器。

4.按冷却方式及冷却的介质分类：有以空气冷却的干式变压器；有以油冷却的油浸变压器；有以水冷却的水冷式变压器。

目前我国生产的中小型变压器主要有S5、SL5、SF5、SZ5、SZL5等系列。

这些符号的含义是：S——三相；D——单相；F——风冷；W——水冷；Z——有载调压；L——铝线圈变压器。

例如某变压器型号为二、变压器的结构三、变压器的额定值变压器的额定值是保证变压器能够长期可靠地运行工作，并且有良好的工作性能的技术限额，它也是厂家设计制造和试验变压器的依据，其内容包括以下几个方面：1.额定电压U1N/U2NU1N、U2N分别为原、副边额定电压，是指变压器空载时端电压的保证值，以有效值表示，对三相变压器来说，均指线电压，单位是V或kV。

2.额定电流I1N/I2NI1N和I2N分别为原、副边额定电流，是指变压器连续运行时原、副绕组允许通过的最大电流有效值。

三相变压器的额定电流是指线电流，单位为A。

3.额定容量SNSN是变压器在额定状态下的电功率输出能力。

单位以V·A或kV·A表示。

对于单相变压器SN=U1NI1N=U2NI2N （1）对于三相变压器SN= U1NI1N= U2NI2N（2）4.额定频率fN是指变压器应接入的电源频率。

我国电力系统的标准频率为50Hz。

[例1] 某照明变压器的额定容量为500V·A，额定电压为220V/36V。

求：（1）原、副边的额定电流；（2）在副边最多可接36V、100W的白炽灯几盏？四、工作原理1．磁动势FF=N1i1 （3）磁通就是由它产生的，它的单位是安培（A）。

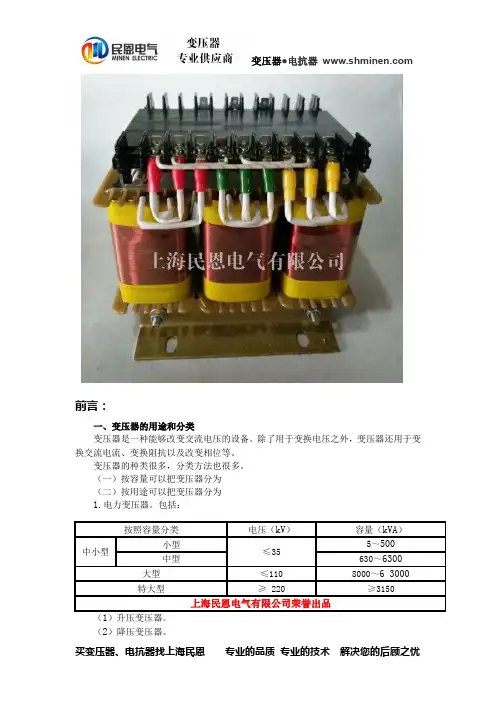

45,0前言：一、变压器的用途和分类变压器是一种能够改变交流电压的设备。

除了用于变换电压之外，变压器还用于变换交流电流、变换阻抗以及改变相位等。

变压器的种类很多，分类方法也很多。

（一）按容量可以把变压器分为（二）按用途可以把变压器分为1.电力变压器。

包括：（1）升压变压器。

（2）降压变压器。

按照容量分类电压（kV ）容量（kVA ）中小型小型≤355～500中型630～6300大型≤1108000～63000特大型≥220≥3150上海民恩电气有限公司荣誉出品（3）配电变压器。

用于配电网络，以满足生产和日常生活的要求。

低压侧电压为400V（单相为230V）的变压器称为配电变压器，一般高压侧的电压为6～10kV。

如果变压器高压侧电压为35kV（或66～110kV）的，则称为直配配电变压器，简称直配变。

（4）联络变压器。

用于联络两变电所系统。

（5）厂用或所用变压器。

发电厂或变电所自用或为厂矿企业专用。

2.仪用变压器。

诸如电流互感器、电压互感器，作为测量和保护装置。

3.电炉变压器。

有炼钢炉变压器、电压炉变压器、感应炉变压器。

4.试验变压器。

5.整流变压器。

6.调压变压器。

7.矿用变压器（防爆变压器）。

8.其他变压器。

（三）按相数可以把变压器分为1.单相变压器。

用于单相负载或三相变压器组。

2.三相变压器。

用于三相负载。

SG-3KVA隔离变压器请您放心选购技术参数：1）隔离变压器型号：SG-3KVA隔离变压器请您放心选购2）变压器容量：3KVA3）变压器品牌：上海民恩4）变压比：380V/220V(此参数根据客户的实际需要选择）5）输入电压：380V6）输入额定电流：4.55A7）输出电压：2２0VAC±1%8）输出额定电流:210A9）电压调整率：+1.5%10）连接组别：D/yn1111）运行环境温度：－30～+40℃12）频率：50Hz13）耐压：3kVAC/50Hz/60s（进、出线端子对外壳地），无击穿和放电现象14）噪声：＜65dB（1m处）15）冷却方式：AN16）绝缘等级：F/H级绝缘17）防护等级：IP2118）外形尺寸：请参考咨询19）包装：木箱包装20）变压器性能：高性能21）材质：铜芯、铝芯（客户自主选择）22）设计加工周期：3-5个工作日23）售后服务：国家三包1年，免费提供技术咨询，技术指导,安装指导SG-3KVA隔离变压器请您放心选购产品概述SG系列三相干式变压器广泛适用于交流50或60Hz，电压至660V户内式的电器电源设备之用。

630 KV A 直流电炉（炼铁）主要参数1 电源系统：变压器容量630 KV A，油浸自冷，一次电压10 KV。

六相十二脉整流，ZP5000A/1200V，直流电压75—110 V，分7级，低压3级恒电流，高压3级恒功率。

一次电流36.4 A，直流额定电流9545 A。

2 电极升降系统：电极升降速度约1.2 米/分钟，行程约1500mm，钢丝绳卷扬系统。

紫铜电极夹持器，石墨电极直径250 mm，1根。

3 炉体系统：炉体尺寸：外径X高度1800 mm X 1800 mm炉膛尺寸：内径X深度800 mm X 1000 mm炉底厚度：800 mm，炉衬厚度：500 mm炉盖尺寸：外径X高度1600 mm X 400 mm4 炉体倾转液压系统5 短网：连接铜排水冷电缆 1000 mm²X 4.5(4.0) m，4根。

成套设备包括：1 高压控制柜一台具有过流、过压、防雷保护，功率显示，瓦斯报警，温度报警等功能。

2 低压操作柜一台（含自动化系统：PLC编程，变频器，触摸式操作屏等，无纸记录仪、水温显示，功率显示，高温、过流报警等）3 电炉变压器一台4 电极升降架一套5 电极夹持器一套5 炉体和炉盖一套6 炉体倾转液压系统一套7 短网铜排和水冷电缆四根8 冷却水系统一套合计40万。

（包安装调试，但不含炉衬材料和砌筑）2011-9-30接电极高度约4.5米（吊钩高度）炉体下部挖约1.5米地坑，炉体支撑轴离地面约0.5米成套设备占地面积约8X8米冷却水循环水量约8立方米。

电缆和炉底电极冷却，筑炉材料6-7吨，熔池装水1.5吨。

变压器行业定义分类变压器(Transformer)是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯(磁芯)。

主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压(磁饱和变压器)等。

按用途可以分为：电力变压器和特殊变压器(电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等)。

电路符号常用T当作编号的开头。

例： T01， T201等。

一般常用变压器的分类可归纳如下：1、按相数分：(1)单相变压器：用于单相负荷和三相变压器组。

(2)三相变压器：用于三相系统的升、降电压。

2、按冷却方式分：(1)干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器。

(2)油浸式变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。

3、按用途分：(1)电力变压器：用于输配电系统的升、降电压。

(2)仪用变压器：如电压互感器、电流互感器、用于测量仪表和继电保护装置。

(3)试验变压器：能产生高压，对电气设备进行高压试验。

(4)特种变压器：如电炉变压器、整流变压器、调整变压器等。

4、按绕组形式分：(1)双绕组变压器：用于连接电力系统中的两个电压等级。

(2)三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。

(3)自耦变电器：用于连接不同电压的电力系统。

也可做为普通的升压或降后变压器用。

5、按铁芯形式分：(1)芯式变压器：用于高压的电力变压器。

(2)非晶合金变压器：非晶合金铁芯变压器是用新型导磁材料，空载电流下降约80%，是目前节能效果较理想的配电变压器，特别适用于农村电网和发展中地区等负载率较低的地方。

(3)壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器;或用于电子仪器及电视、收音机等的电源变压器。

电炉变压器概述电炉变压器（Electric Arc Furnace Transformer）是一种专为电弧炉设计的变压器。

它负责将电力系统中的高电压（通常是中压电力系统中的电压）转换为电弧炉所需的低电压。

电炉变压器具有高额定功率和高效率的特点，是电弧炉正常运行的关键设备之一。

结构和工作原理电炉变压器通常由两个主要部分组成：高压侧和低压侧。

•高压侧：高压侧是指与电力系统连接的一侧，它通常有较高的额定电压和较低的额定电流。

高压侧由主绕组和连接设备组成。

•低压侧：低压侧是指与电弧炉连接的一侧，它通常有较低的额定电压和较高的额定电流。

低压侧由辅助绕组和连接设备组成。

电炉变压器的工作原理如下：1.高压侧接收来自电力系统的高电压交流电，通过主绕组将其降低至电弧炉所需的低电压。

2.降压后的电压通过连接设备传输到低压侧。

3.低压侧将降压后的电压提供给电弧炉，供其正常运行。

4.辅助绕组用于调节和控制低压侧的电流和电压。

特点和优势1.高功率：电炉变压器通常具有很高的额定功率，能够满足电弧炉高功率工作的需求。

2.高效率：电炉变压器具有高效的能量转换效率，可以将输入电能最大限度地转化为电弧炉所需的低电压和高电流。

3.稳定性：电炉变压器能够稳定地输出所需的低电压，确保电弧炉的正常运行。

4.可调性：电炉变压器的辅助绕组能够进行调节和控制，以满足不同工况下的电弧炉需求。

5.耐受高温：电炉变压器能够在高温环境中正常工作，适应电弧炉高温下的操作环境。

应用领域电炉变压器主要应用于以下领域：1.钢铁冶炼：电弧炉是钢铁冶炼过程中常用的设备之一，电炉变压器为电弧炉提供所需的低电压和高电流，保证钢铁冶炼的正常进行。

2.有色金属冶炼：电炉变压器也被广泛应用于有色金属冶炼行业，如铜冶炼、铝冶炼等。

3.废物处理：电弧炉还可以用于废物处理和熔化。

电炉变压器为这些电弧炉提供所需的电能。

注意事项在使用电炉变压器时，需要注意以下事项：1.定期检查：定期对电炉变压器进行检查，确保其正常运行并及时发现和解决潜在问题。
