CRH3型动车组制动装置
概述
CRH3型动车组制动装置是中国铁路总公司开发的一种先进的列车制动系统。它采用了电力制动和气力制动相结合的方式，能够提供高效可靠的制动性能，确保列车在运行过程中的安全性和稳定性。
主要组成部分
CRH3型动车组制动装置主要由以下几个部分组成：
1. 压缩空气系统：负责提供气源，保证气力制动的正常运行。
2. 制动控制系统：通过控制电路和信号传输，实现对制动装置的控制和调节。
3. 制动装置：包括电动制动、气动制动和机械制动等多种制动方式，通过控制阀门和制动盘实现制动效果。
4. 制动盘和制动垫：负责实现列车的制动效果，通过制动盘和制动垫之间的摩擦力来阻止列车运动。 未知驱动探索，专注成就专业
2
5. 制动辅助系统：包括制动风缸、制动阀门、制动线路等，用于实现制动装置的辅助功能。
工作原理
CRH3型动车组制动装置的工作原理如下：
1. 电动制动：通过电机将电能转化为机械能，实现列车的减速和停车。当司机控制台发出制动指令后，电路将电能传输到电机上，使其产生转动，通过传动装置转动制动盘实现列车的制动。
2. 气动制动：利用压缩空气来产生制动力，通过气缸和制动盘之间的摩擦力来阻止列车运动。司机控制台发出制动指令后，电路会控制制动阀门的开启，使压缩空气进入制动风缸，推动制动盘实现列车的制动。
3. 机械制动：通过机械装置实现列车的制动效果。当电动制动和气动制动无法满足需求时，机械制动会起到补充作用。司机通过操纵手动制动杆或脚踏板来调节机械制动装置，通过制动盘和制动垫之间的摩擦力来实现列车的制动。 未知驱动探索，专注成就专业
3
优势和特点
CRH3型动车组制动装置具有以下几个优势和特点：
1. 高效性能：采用了电力制动和气力制动相结合的方式，能够提供更为高效的制动效果，大大缩短列车的制动距离。
2. 稳定性和安全性：制动装置的控制系统具有高度的稳定性，能够快速响应司机的指令，保证列车在运行过程中的安全性和稳定性。
龙源期刊网
动车组制动控制装置与基础制动装置匹配试验研究
作者：师小龙
来源：《科技创新与应用》2013年第19期
摘 要：制动系统是高速动车组的重要组成部分，其性能的好坏直接影响动车组的安全。制动控制装置及基础制動装置是制动系统的重要单元，通过研究制动控制装置与基础制动装置的工作原理以及结构特性，确定匹配试验的试验方法以及试验数据的采集，验证两者间的实际匹配关系，确认满足设计要求。
关键词：制动控制装置；基础制动；匹配试验
制动系统是高速动车组的重要组成部分，其性能的好坏直接影响动车组的安全。制动系统主要由制动指令装置、制动控制装置和基础制动装置以及供风装置组成。风源装置主要是给动车组制动系统以及门机构等设备供风。制动指令装置给制动控制装置提供制动指令信号。制动控制装置及基础制动装置是制动系统的重要单元，制动控制装置接收到制动指令装置发出的制动指令后，根据制动级位、速度、空簧压力等参数计算并分配制动力，向基础制动装置输出应有的压力空气，最终通过闸片向制动盘面施加空气制动，使动车组在规定的距离内停车。为此，制动控制装置与基础制动之间的匹配关系就显得尤为重要。通过研究制动控制装置与基础制动装置的工作原理以及结构特性，确定匹配试验的试验方法以及试验数据的采集，可以根据需要进行两者的地面组合试验，验证两者间的实际匹配关系，确认满足设计要求。
1 试验目的
通过制动控制装置与基础制动装置匹配试验，确认制动控制单元的控制特性，验证制动响应以及滑行控制响应特性，主要测试以下内容：
1.1 制动响应时间测试
响应时间即制动控制装置接收到制动指令到基础制动压力施加的整个过程的响应时间。对于响应时间，采用的标准不尽相同，TSI（《跨欧高速铁路系统铁路车辆子系统方面的可互操作性技术规范》）中要求紧急制动响应时间小于3s，响应时间为指令延迟时间和一半制动力产生时间的总和，其中制动力产生时间定义为达到所要求制动力的 95% 所需的时间。响应时间过长，制动的响应灵敏度降低，制动距离会延长。

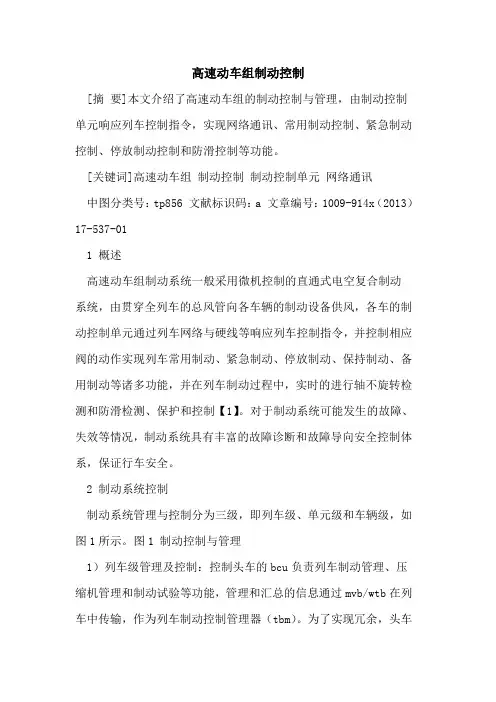

高速动车组制动控制
[摘 要]本文介绍了高速动车组的制动控制与管理，由制动控制单元响应列车控制指令，实现网络通讯、常用制动控制、紧急制动控制、停放制动控制和防滑控制等功能。
[关键词]高速动车组 制动控制 制动控制单元 网络通讯
中图分类号：tp856 文献标识码：a 文章编号：1009-914x（2013）17-537-01
1 概述
高速动车组制动系统一般采用微机控制的直通式电空复合制动系统，由贯穿全列车的总风管向各车辆的制动设备供风，各车的制动控制单元通过列车网络与硬线等响应列车控制指令，并控制相应阀的动作实现列车常用制动、紧急制动、停放制动、保持制动、备用制动等诸多功能，并在列车制动过程中，实时的进行轴不旋转检测和防滑检测、保护和控制【1】。对于制动系统可能发生的故障、失效等情况，制动系统具有丰富的故障诊断和故障导向安全控制体系，保证行车安全。
2 制动系统控制
制动系统管理与控制分为三级，即列车级、单元级和车辆级，如图1所示。图1 制动控制与管理
1）列车级管理及控制：控制头车的bcu负责列车制动管理、压缩机管理和制动试验等功能，管理和汇总的信息通过mvb/wtb在列车中传输，作为列车制动控制管理器（tbm）。为了实现冗余，头车设有两个bcu，即bcu1.1和bcu1.2，在bcu1.1出现故障的情况下，列车管理功能自动切换到bcu1.2。
2）单元级管理及控制：ec01/08车的bcu负责本单元的制动管理、汇总本单元状态信息，并且完成tbm与车辆制动控制单元（bcu）、ccu之间信息的转发，作为单元制动管理器（sbm）。
3）车辆级管理及控制：各车厢bcu负责本车的制动控制、防滑控制、制动诊断等。bcu接收sbm转发的列车制动指令，并将控制和诊断的信息通过mvb传输给sbm。各级之间的管理与控制通过mvb和wtb进行数据传递，并与ccu、tcu进行实时信息交互。
2.1 常用制动控制
CRH2A型动车组制动系统介绍及典型故障分析
摘要：随着高速动车组的持续发展，列车速度的提升使得制动系统的重要性越来越突出，不仅保障动车组的运行安全，影响乘车舒适度，增加维护成本，严重时影响行车秩序。CRH2A型动车组动车组的制动系统通常分为电制动和空气制动两种，为电控复合制动。本文通过对CRH2A型动车组制动系统的研究，对制动控制装置故障形成的原因进行了分析，并进一步提出了故障预防措施。
关键字：车轮；滚动接触；疲劳
1概述
制动系统作为高速动车组的“压舱石”，在动车组运行过程中有着不可或缺及替代的作用。制动的主要功能是形成减速度，让动车组安全平稳的停下来。一般的铁道车辆，主要采用车轮与轨道之间的黏着力主要是一边抑制车轮的旋转，一边使用空气制动器和电气制动器等的粘着制动器来使车辆减速、完全停止。随车CRH2A型动车组运用里程的增加，制动系统故障逐步出现，本文将对CRH2A型动车组制动控系统进行介绍及相关典型故障案例进行分析。
2 CRH2A型动车组制动系统介绍
CRH2A型动车组制动控制装置是采用再生制动的电气指令式空气制动装置。4M4T的编组构成中对T（拖车）使用空气制动方式，M（动车）采用电控复核制动。另外CRH2A型动车组制动控制采用延迟控制，制动力优先让M车（再生制动）负担、当M车制动力不能满足要求是，T车开始施加空气制定，当T车施加控制制动后仍无法满足制动要求是，M车施加空气制动，从而降低闸片的磨耗量。动车组以1M1T作为控制单位进行延迟控制。另外，为了可以使用机车进行救援，T1、T4车上装载了能把救援机车BP管的BP压力指令转换成电气指令的救援转换装置。
2.1CRH2A型动车组制动分类
CRH2A型动车组制动分为常用，快速，紧急，辅助以及耐雪制动。
2.1.1常用制动
常用制动力分为1～7级，采用延迟控制方式，为电控复合制动方式。延迟时，将M车产生的多余制动力从T车上减去，作为编组确保必要的制动力。另外，具备随载荷变化调整制动力的功能，无论车辆的质量如何，都可保持一定减速度的控制。
