动车组制动夹钳的工作原理

未知驱动探索，专注成就专业

1

CRH3型动车组制动装置

概述

CRH3型动车组制动装置是中国铁路总公司开发的一种先进的列车制动系统。它采用了电力制动和气力制动相结合的方式，能够提供高效可靠的制动性能，确保列车在运行过程中的安全性和稳定性。

主要组成部分

CRH3型动车组制动装置主要由以下几个部分组成：

1. 压缩空气系统：负责提供气源，保证气力制动的正常运行。

2. 制动控制系统：通过控制电路和信号传输，实现对制动装置的控制和调节。

3. 制动装置：包括电动制动、气动制动和机械制动等多种制动方式，通过控制阀门和制动盘实现制动效果。

4. 制动盘和制动垫：负责实现列车的制动效果，通过制动盘和制动垫之间的摩擦力来阻止列车运动。 未知驱动探索，专注成就专业

2

5. 制动辅助系统：包括制动风缸、制动阀门、制动线路等，用于实现制动装置的辅助功能。

工作原理

CRH3型动车组制动装置的工作原理如下：

1. 电动制动：通过电机将电能转化为机械能，实现列车的减速和停车。当司机控制台发出制动指令后，电路将电能传输到电机上，使其产生转动，通过传动装置转动制动盘实现列车的制动。

2. 气动制动：利用压缩空气来产生制动力，通过气缸和制动盘之间的摩擦力来阻止列车运动。司机控制台发出制动指令后，电路会控制制动阀门的开启，使压缩空气进入制动风缸，推动制动盘实现列车的制动。

3. 机械制动：通过机械装置实现列车的制动效果。当电动制动和气动制动无法满足需求时，机械制动会起到补充作用。司机通过操纵手动制动杆或脚踏板来调节机械制动装置，通过制动盘和制动垫之间的摩擦力来实现列车的制动。 未知驱动探索，专注成就专业

3

优势和特点

CRH3型动车组制动装置具有以下几个优势和特点：

1. 高效性能：采用了电力制动和气力制动相结合的方式，能够提供更为高效的制动效果，大大缩短列车的制动距离。

2. 稳定性和安全性：制动装置的控制系统具有高度的稳定性，能够快速响应司机的指令，保证列车在运行过程中的安全性和稳定性。

龙源期刊网

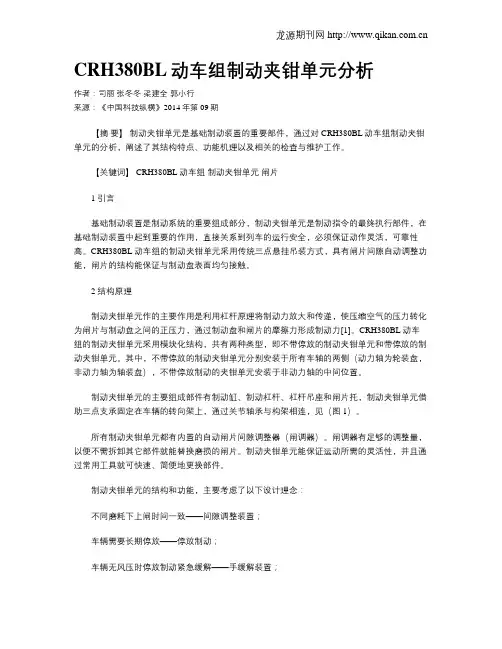

CRH380BL动车组制动夹钳单元分析

作者：司丽 张冬冬 梁建全 郭小行

来源：《中国科技纵横》2014年第09期

【摘 要】 制动夹钳单元是基础制动装置的重要部件，通过对CRH380BL动车组制动夹钳单元的分析，阐述了其结构特点、功能机理以及相关的检查与维护工作。

【关键词】 CRH380BL动车组 制动夹钳单元 闸片

1 引言

基础制动装置是制动系统的重要组成部分，制动夹钳单元是制动指令的最终执行部件，在基础制动装置中起到重要的作用，直接关系到列车的运行安全，必须保证动作灵活，可靠性高。CRH380BL动车组的制动夹钳单元采用传统三点悬挂吊装方式，具有闸片间隙自动调整功能，闸片的结构能保证与制动盘表面均匀接触。

2 结构原理

制动夹钳单元作的主要作用是利用杠杆原理将制动力放大和传递，使压缩空气的压力转化为闸片与制动盘之间的正压力，通过制动盘和闸片的摩擦力形成制动力[1]。CRH380BL动车组的制动夹钳单元采用模块化结构，共有两种类型，即不带停放的制动夹钳单元和带停放的制动夹钳单元。其中，不带停放的制动夹钳单元分别安装于所有车轴的两侧（动力轴为轮装盘，非动力轴为轴装盘），不带停放制动的夹钳单元安装于非动力轴的中间位置。

制动夹钳单元的主要组成部件有制动缸、制动杠杆、杠杆吊座和闸片托，制动夹钳单元借助三点支承固定在车辆的转向架上，通过关节轴承与构架相连，见（图1）。

所有制动夹钳单元都有内置的自动闸片间隙调整器（闸调器）。闸调器有足够的调整量，以便不需拆卸其它部件就能替换磨损的闸片。制动夹钳单元能保证运动所需的灵活性，并且通过常用工具就可快速、简便地更换部件。

制动夹钳单元的结构和功能，主要考虑了以下设计理念：

不同磨耗下上闸时间一致——间隙调整装置；

刹车卡钳是用什么做的原理

刹车卡钳是一种用于汽车刹车系统的重要部件，其主要功能是通过对刹车盘施加压力来实现车辆制动。刹车卡钳的工作原理是基于液压原理和摩擦原理。

首先，刹车卡钳的液压原理是指通过液体的传动来增加力的作用。刹车系统中，刹车踏板被踩下时，压力被传递到主缸（主要是踏板连接的活塞）上。主缸通过液压管将压力传递到刹车卡钳上。在刹车卡钳内部，液压力作用在活塞上，通过使活塞移动来增加刹车片与刹车盘之间的接触力。液压力的增大使活塞、刹车片与刹车盘之间的摩擦力增强，从而使刹车盘减速或停止转动，从而实现刹车制动。

其次，刹车卡钳的摩擦原理是指通过摩擦力来减缓或停止物体的运动。在刹车系统中，刹车卡钳内部有两个刹车片，分别位于刹车盘的两侧。当刹车踏板被踩下时，刹车液压力作用在刹车卡钳活塞上，使活塞移动。活塞的移动进而增加了刹车片与刹车盘的摩擦力，从而减缓刹车盘的转动。由于刹车片与刹车盘之间的摩擦力增强，刹车盘的速度逐渐减小，最终停止转动，实现刹车制动。

刹车卡钳通常分为固定卡钳和浮动卡钳两种类型。

固定卡钳是将卡钳固定在刹车盘的一侧，卡钳两端各自装有刹车片，刹车盘位于中间。当刹车踏板被踩下时，刹车液压力作用在固定卡钳的内活塞上，增加了活塞与刹车片间的摩擦力，从而减速或停止刹车盘的转动。

浮动卡钳是将卡钳固定在汽车悬挂系统上，卡钳内部有活塞和一个可移动的滑动钳螺栓。当刹车踏板被踩下时，刹车液压力作用在活塞上，使得活塞向前移动一定距离。同时，滑动钳螺栓也随之向前移动，使另一侧的刹车片与刹车盘接触，增加摩擦力，从而实现刹车制动。

在刹车卡钳中，还配备了一些关键的部件，如活塞密封圈、活塞导向套等。活塞密封圈的作用是防止刹车液漏出，保持刹车系统的工作稳定性。活塞导向套的作用是保持活塞的正常工作轨迹，增加刹车片与刹车盘的均匀接触面积，从而提高刹车效果。

总体来说，刹车卡钳的工作原理是通过液压力和摩擦力的相互作用实现的。液压力增加了刹车片与刹车盘之间的接触力，摩擦力减速或停止了刹车盘的转动，从而实现刹车制动。刹车卡钳是现代汽车刹车系统中不可或缺的重要部件，对于行车安全具有至关重要的作用。

制动钳原理

制动钳原理是指利用摩擦来减缓或停止车辆运动的装置。制动钳通常由钳体、活塞和制动片组成。

钳体是一个U型结构，通常由铸铁或铝合金制成。它承受着制动力，并将其传递给制动片和车轮。内侧的钳体是曲面形状的，可以容纳制动片。

活塞是一个圆柱形的组件，通常由钢制成。它位于钳体的内部，可以沿着钳体的轴向移动。当踩下制动踏板时，制动油液通过刹车液管进入制动钳，将活塞推向制动片。

制动片是制动钳中的摩擦材料。一般由摩擦片和支撑板组成。摩擦片通常由耐磨的有机材料或半金属材料制成，支撑板则通常由钢制成。制动片被安装在钳体的内侧，并与车轮的制动盘接触。

当踩下制动踏板时，制动油液被压力推向制动钳内部，活塞也会受到压力并向前移动。这使得制动片被紧密地压在车轮的制动盘上，从而产生摩擦力。摩擦力通过制动片传递给制动盘，将车轮减速或停止。

制动钳的原理可以通过施加摩擦力将车轮的动能转化为热能。制动片与制动盘间的高摩擦会产生热量，使制动系统的温度升高。因此，制动钳通常还配备有散热片或风扇等散热装置，以保持制动系统的温度在安全范围内。

总之，制动钳利用活塞和制动片的组合，通过压力和摩擦来实现减速或停止车辆的目的。这一原理在现代车辆制动系统中得到广泛应用，确保了行车的安全性和可靠性。
