电力系统短路故障检测方法研究

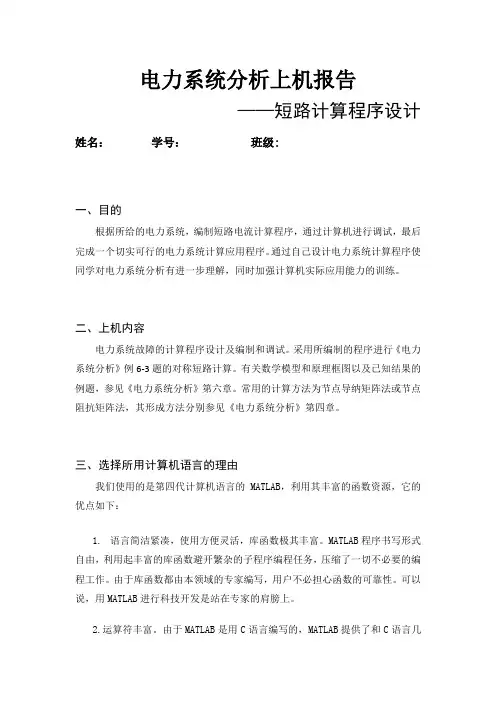

电力系统分析上机报告

——短路计算程序设计

姓名： 学号： 班级:

一、目的

根据所给的电力系统，编制短路电流计算程序，通过计算机进行调试，最后完成一个切实可行的电力系统计算应用程序。通过自己设计电力系统计算程序使同学对电力系统分析有进一步理解，同时加强计算机实际应用能力的训练。

二、上机内容

电力系统故障的计算程序设计及编制和调试。采用所编制的程序进行《电力系统分析》例6-3题的对称短路计算。有关数学模型和原理框图以及已知结果的例题，参见《电力系统分析》第六章。常用的计算方法为节点导纳矩阵法或节点阻抗矩阵法，其形成方法分别参见《电力系统分析》第四章。

三、选择所用计算机语言的理由

我们使用的是第四代计算机语言的MATLAB，利用其丰富的函数资源，它的优点如下：

1. 语言简洁紧凑，使用方便灵活，库函数极其丰富。MATLAB程序书写形式自由，利用起丰富的库函数避开繁杂的子程序编程任务，压缩了一切不必要的编程工作。由于库函数都由本领域的专家编写，用户不必担心函数的可靠性。可以说，用MATLAB进行科技开发是站在专家的肩膀上。

2.运算符丰富。由于MATLAB是用C语言编写的，MATLAB提供了和C语言几乎一样多的运算符，灵活使用MATLAB的运算符将使程序变得极为简短。

3.MATLAB既具有结构化的控制语句（如for循环，while循环，break语句和if语句），又有面向对象编程的特性。

4.程序限制不严格，程序设计自由度大。例如，在MATLAB里，用户无需对矩阵预定义就可使用。

5.程序的可移植性很好，基本上不做修改就可以在各种型号的计算机和操作系统上运行。

6.MATLAB的图形功能强大。在FORTRAN和C语言里，绘图都很不容易，但在MATLAB里，数据的可视化非常简单。MATLAB还具有较强的编辑图形界面的能力。

7.MATLAB的缺点是，它和其他高级程序相比，程序的执行速度较慢。由于MATLAB的程序不用编译等预处理，也不生成可执行文件，程序为解释执行，所以速度较慢。

电力系统故障诊断的研究

【摘 要】在我国经济飞速发展的今天，人们的生活质量以及人们的生活品味都有了很大程度的提高。人们在日常生产和生活中对于电的要求也越来越高，电力系统的安全运行直接关系着人们的日常生活。现在随着电力系统网络的逐渐形成，当电力系统出现故障时对人们的正常生活和经济生产造成的损失越来越大。所以现在电力系统的工作人员必须快速、及时地解决电力系统中所出现的各种各样的故障。本文首先介绍我国电力系统中经常容易出现的故障，然后分析国内外现在针对这些故障所研究的主要解决方法。最后介绍现阶段电力系统在故障诊断中所面临的问题以及以后的发展方向。

【关键词】电力系统；安全运行；故障诊断；研究

随着我国经济的发展和用电量的急速增加，整个电力系统所承受的压力也越来越大。我们的日常生活以及工农业的生产之所以能够正常的进行都是依赖于整个电力系统能够稳定的运行。所以安全可靠的电力系统是经济发展和人们正常生活最基本的保障。但是由于我国技术条件、气候以及周围环境的影响等造成电力系统出现故障，这都是无法避免的。但是在故障发生时，快速准确的判断故障发生的位置以及找出解决的办法并保证电路能够快速的恢复正常的运行以便将这种损失降到最小是对电力工作人员最基本的要求。

现在我国电力系统的发展规模越来越大，随之复杂程度也越来越高，所以出现故障的概率也越来越高。因此，我国针对于电力系统中所出现的故障进行合理的快速的诊断很重要，并且针对这方面的研究也很有意义。

1.我国电力系统中经常出现的主要故障

我国的电力系统中存在的故障主要是指电力系统中的设备不能正常的实现它的功能，并且导致整个电力系统不能按照预期的指标进行正常的工作。在整个电力系统中任何一个设备或者元件出现故障，如果不能及时的解决都会造成的很大的损失。下面介绍我国电力系统中经常出现的主要故障问题。

首先介绍的是电力系统中输电线路的故障。在人们的日常生产和生活中存在的输电线路的问题主要是由于风吹日晒等原因造成输电线外露的绝缘体的破坏，再在遇到大风天气的时候引起线路的接触造成电路的短路，虽然当输电线分离开以后这些故障会暂时的解除，但是这种输电线的故障依然存在。其次是电力设备中变压器的故障。在整个电力系统之中变压器是核心。所以如果整个电力系统中变压器出现故障，那么这对于整个电力系统造成的危害是难以估计的，变压器所出现的故障主要是由于高电场强度所引起的。关于变压器的故障诊断是很复杂的。因此，电力系统的工作人员在日常工作中要高度重视变压器中存在的各种故障隐患，这不仅是因为变压器价格成本昂贵，更重要的是变压器在整个电力系统中的重要作用。最后介绍在电力系统存在的母线故障和全厂或者全所停电。电力系统中存在的母线故障主要包括母线的短路、母线中所存在的保护误动作等等。当电力系统中核心变电站出现母线故障的时候，会造成很严重的后果。比如：在使用这个电力系统的所有的用户都会停电，这种情况造成的损失时无法估计的。还有全所的停电、系统联络的跳闸等都会造成严重的损失。

电力系统中的短路电流计算原理与故障分析方法

电力系统是供给电能的重要设备，而短路电流计算是电力系统设计和运行中至关重要的环节。本文将介绍电力系统中短路电流的计算原理以及故障分析方法。

一、短路电流计算原理

在电力系统中，当两个不同电压等级的设备发生短路故障时，会导致电流突然升高，形成短路电流。短路电流计算是指通过计算短路电流的大小和特性，来确定电力系统设备的额定容量和选用适当的保护措施。

短路电流的计算原理基于以下几个关键因素：

1. 电源特性：电源的内部电阻和电压特性会对短路电流产生影响。一般来说，电源的短路电流越大，电源的内阻越小。

2. 电网拓扑结构：电网的拓扑结构指的是电源、输电线路和负载之间的连接关系。不同的拓扑结构会对短路电流进行不同程度的限制。

3. 线路参数：输电线路的电阻、电抗和容量等参数也会对短路电流产生影响。短路电流的大小与线路的特性有直接关系。

4. 设备参数：电力系统中的变压器、发电机、开关设备等都会对短路电流产生影响。这些设备的特性和参数需要被准确考虑在内。 基于以上因素，短路电流的计算可以采用解析计算、仿真计算和实测计算等方法。其中，解析计算是最常用的方法，通过分析电力系统的电路拓扑和设备参数来推导短路电流的计算公式，实现准确计算。

二、故障分析方法

在电力系统中，故障是不可避免的，而对故障进行准确分析是确保电力系统安全运行的关键一环。下面介绍几种常用的故障分析方法。

1. 弧光法：通过观察电力线路中发生故障时产生的弧光现象，来判断故障类型和位置。这种方法操作简单，但只适用于较明显的故障。

2. 电流比较法：通过对比故障前后的电流值，来判断故障点的位置。这种方法适用于故障比较明显、电流变化较大的情况。

3. 电流特征法：通过分析电流的变化特征，如振荡频率、幅值等，来判断故障类型和位置。这种方法对故障类型的判断更准确，但需要运用复杂的信号处理技术。

4. 算法模型法：通过建立电力系统的数学模型，运用计算机仿真等方法进行系统分析，来判断故障类型和位置。这种方法准确性高，但需要大量的计算和分析工作。

电力系统相间短路故障特征的探讨

电力系统是现代社会不可或缺的基础设施之一，其稳定运行对于保障社会经济的发展至关重要。然而，电力系统中的故障却时常发生，其中相间短路故障是一种常见的故障类型。本文将从相间短路故障的定义、原因、特征等方面进行探讨。

一、相间短路故障的定义

相间短路故障是指电力系统中两个或多个相之间发生短路故障，导致电流异常增大，电压异常下降，甚至引起设备损坏、火灾等严重后果的一种故障。相间短路故障通常分为单相接地短路和三相短路两种类型。

二、相间短路故障的原因

相间短路故障的原因主要有以下几种：

1.设备故障：电力系统中的设备如变压器、开关、断路器等可能因为老化、损坏等原因导致短路故障的发生。

2.外界因素：如雷击、树枝触碰导线等外界因素也可能导致相间短路故障的发生。

3.操作失误：电力系统的操作人员在操作过程中可能因为疏忽、错误等原因导致相间短路故障的发生。

三、相间短路故障的特征

相间短路故障的特征主要表现在以下几个方面：

1.电流异常增大：相间短路故障会导致电流异常增大，可能会超过设备的额定电流，从而引起设备的损坏。

2.电压异常下降：相间短路故障会导致电压异常下降，可能会影响到电力系统中其他设备的正常运行。

3.设备损坏：相间短路故障可能会导致设备的损坏，如变压器的绕组烧毁、开关的触头熔断等。

4.火灾等严重后果：相间短路故障如果得不到及时处理，可能会引起火灾等严重后果，对电力系统和周围环境造成严重影响。

四、相间短路故障的处理方法

相间短路故障的处理方法主要有以下几种：

1.及时切除故障点：一旦发生相间短路故障，应立即切除故障点，以避免故障扩大。

2.保护装置的作用：电力系统中的保护装置可以在故障发生时及时切除故障点，保护电力系统的正常运行。

3.故障预防：通过对电力系统的定期检查、维护，可以预防相间短路故障的发生。

4.应急预案：电力系统应制定相应的应急预案，以应对相间短路故障等突发事件。
