电力系统的短路分析与保护

第3章电⼒系统的短路

第3章电⼒系统的短路3．1 短路的类型及计算假设

3.1.1短路的原因、类型及后果

短路是电⼒系统的严重故障。

短路：指⼀切不正常的相与相或相与地（对于中性点接地的系统）之间发⽣通路的情况。1.短路的原因

元件损坏；⽓象条件恶化；⼈为事故；其他，如⼯程建设时挖沟损伤电缆等；2.短路的类型

三相短路、两相短路、两相接地短路、单相接地短路等。

三相短路也称对称短路；其他类型的短路是不对称短路；3.短路的后果

1）短路故障使短路点附近⽀路出现⽐正常电流⼤许多倍的短路电流，产⽣较⼤的电动效应和热效应，破坏设备；

2）短路时系统电压⼤幅度下降，对⽤户影响很⼤；

3）短路会使并列运⾏的发电机失去同步，破坏系统的稳定，造成系统的解列，出现⼤⾯积停电；

4）不对称短路对附近通信线路和⽆线电波会产⽣电磁⼲扰。

3.1.2短路电流计算的⽬的与计算假设

1.短路电流计算的⽬的

选择有⾜够机械稳定和热稳定的电器设备；

合理配置各种继电保护和⾃动装置并正确整定其参数；

设计和选择发电⼚和电⼒系统主接线；

进⾏电⼒系统的暂态稳定计算，分析短路对⽤户的影响；

确定输电线路对通信的影响；2.短路电流计算的基本假设

短路过程中各发电机之间不发⽣摇摆，并认为所有发电机的电势都同相位；

负荷只作近似估计，或当作恒定电抗，或当做某种临时附加电源，要视具体情况⽽定；

不计磁路饱和；

对称三相系统；

忽略⾼压输电线的电阻和电容，忽略变压器的电阻和励磁电流，即发电、输电、变电和⽤电均⽤纯电抗表⽰；

⾦属性短路：不计过渡电阻的影响，即认为过渡电阻等于零的短路情况；3.1.3实⽤短路电流计算的基本流程

根据基本假设，采⽤标⼳值⽅法计算已知待计算系统所有设备的电抗标⼳值；

⽤设备电抗标⼳值替换设备元件并重新绘制成图，形成短路计算电路图；

等值简化⽹络，简化⽬标是所有电源到短路点都只有⼀个等值电抗的最简单等值电路图；

采⽤⽆限⼤容量系统的概念计算现实中电⼒系统对短路点提供的短路电流；采⽤⽆限⼤容量系统的概念计算现实中电⼒系统的短路电流；

电力系统分析实验报告

电力系统分析实验报告

引言：

电力系统是现代社会不可或缺的基础设施，它为我们的生活提供了稳定的电力供应。为了确保电力系统的可靠性和安全性，对电力系统进行分析是非常重要的。本实验旨在通过对电力系统的分析，探讨电力系统的性能和效能，以及可能存在的问题和改进措施。

一、电力系统的基本原理

电力系统由发电厂、输电网和配电网组成。发电厂负责将化学能、机械能等转化为电能，输电网将发电厂产生的电能输送到各个地区，配电网将电能供应给终端用户。电力系统的基本原理是通过电压和电流的传输，实现电能的转换和分配。

二、电力系统的分析方法

1. 潮流计算

潮流计算是电力系统分析中最基本的方法之一。通过潮流计算，可以确定电力系统中各节点的电压和电流分布情况，从而评估系统的稳定性和负载能力。潮流计算需要考虑各个节点的功率平衡和电压平衡，以及各个元件的参数和状态。

2. 短路分析

短路分析是评估电力系统安全性的重要手段。通过短路分析，可以确定电力系统中各个节点和支路的短路电流，从而评估设备的额定容量和保护措施的有效性。短路分析需要考虑系统的拓扑结构、设备参数和保护装置的动作特性。

3. 阻抗分析 阻抗分析是评估电力系统稳定性和负载能力的重要方法。通过阻抗分析，可以确定电力系统中各个节点和支路的阻抗，从而评估系统的电压稳定性和电力传输能力。阻抗分析需要考虑系统的拓扑结构、设备参数和负载特性。

三、实验结果与讨论

在本实验中，我们选取了一个具体的电力系统进行分析。通过潮流计算，我们确定了系统中各个节点的电压和电流分布情况。通过短路分析，我们评估了系统的安全性，并确定了保护装置的动作特性。通过阻抗分析，我们评估了系统的稳定性和负载能力。

实验结果显示，系统中存在一些节点电压偏低的问题，可能会影响设备的正常运行。为了解决这个问题，我们建议采取增加变压器容量、调整负载分配和优化配电网结构等措施。此外，我们还发现系统中某些支路的短路电流超过了设备的额定容量，可能导致设备的损坏和安全事故。为了保证系统的安全性，我们建议增加保护装置的动作速度和灵敏度。

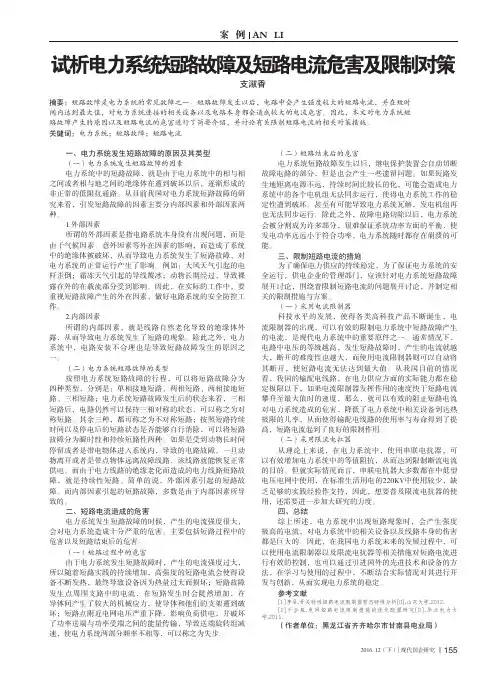

155案 例 AN LI摘要：短路故障是电力系统的常见故障之一。短路故障发生以后，电路中会产生强度较大的短路电流，并在短时间内达到最大值，对电力系统连接的相关设备以及电路本身都会造成较大的电流危害。因此，本文对电力系统短路故障产生的原因以及短路电流的危害进行了简要介绍，并讨论有关限制短路电流的相关对策措施。关键词：电力系统；短路故障；短路电流一、电力系统发生短路故障的原因及其类型（一）电力系统发生短路故障的因素电力系统中的短路故障，就是由于电力系统中的相与相之间或者相与地之间的绝缘体在遭到破坏以后，逐渐形成的非正常的低阻抗通路。从目前我国对电力系统短路故障的研究来看，引发短路故障的因素主要分内部因素和外部因素两种。1.外部因素所谓的外部因素是指电路系统本身没有出现问题，而是由于气候因素、意外因素等外在因素的影响，而造成了系统中的绝缘体被破坏，从而导致电力系统发生了短路故障，对电力系统的正常运行产生了影响。例如：大风天气引起的电杆歪倒；霜冻天气引起的导线覆冰；动物长期经过，导致裸露在外的在载流部分受到影响。因此，在实际的工作中，要重视短路故障产生的外在因素，做好电路系统的安全防控工作。2.内部因素所谓的内部因素，就是线路自然老化导致的绝缘体外露，从而导致电力系统发生了短路的现象。除此之外，电力系统中，电路安装不合理也是导致短路故障发生的原因之一。（二）电力系统短路故障的类型按照电力系统短路故障的行程，可以将短路故障分为四种类型，分别是：单相接地短路、两相短路、两相接地短路、三相短路；电力系统短路故障发生后的状态来看，三相短路后，电路仍然可以保持三相对称的状态，可以称之为对称短路。其余三种，都可称之为不对称短路；按照短路持续时间以及停电后的短路状态是否能够自行消除，可以将短路故障分为瞬时性和持续短路性两种。如果是受到动物长时间停留或者是带电物体进入系统内，导致的电路故障，一旦动物离开或者是带点物体远离故障线路，该线路就能恢复正常供电。而由于电力线路的绝缘老化而造成的电力线路短路故障，就是持续性短路。简单的说，外部因素引起的短路故障。而内部因素引起的短路故障，多数是由于内部因素所导致的。二、短路电流造成的危害电力系统发生短路故障的时候，产生的电流强度很大，会对电力系统造成十分严重的危害。主要包括短路过程中的危害以及短路结束后的危害。（一）短路过程中的危害由于电力系统发生短路故障时，产生的电流强度过大，所以随着短路实践的持续增加，高强度的短路电流会使得设备不断发热，最终导致设备因为热量过大而损坏；短路故障发生点周围支路中的电流，在短路发生时会陡然增加，在导体间产生了较大的机械应力，使导体和他们的支架遭到破坏；短路点附近电网电压严重下降，影响负荷供电，并破坏了功率送端与功率受端之间的能量传输，导致送端旋转组减速，使电力系统两部分频率不相等，可以称之为失步。（二）短路结束后的危害电力系统短路故障发生以后，继电保护装置会自动切断故障电路的部分，但是也会产生一些遗留问题。如果短路发生地距离电源不远，持续时间比较长的化，可能会造成电力系统中的各个电机组无法同步运行，使得电力系统工作的稳定性遭到破坏。甚至有可能导致电力系统瓦解，发电机组再也无法同步运行。除此之外，故障电路切除以后，电力系统会被分割成为许多部分，很难保证系统功率方面的平衡，使发电功率远远小于符合功率，电力系统随时都存在崩溃的可能。三、限制短路电流的措施为了确保电力供应的持续稳定，为了保证电力系统的安全运行，供电企业的管理部门，应该针对电力系统短路故障展开讨论，围绕着限制短路电流的问题展开讨论，并制定相关的限制措施与方案。（一）采用电流限制器科技水平的发展，使得各类高科技产品不断诞生，电流限制器的出现，可以有效的限制电力系统中短路故障产生的电流，是现代电力系统中的重要原件之一。通常情况下，电路中电压的等级越高，发生短路故障时，产生的电流就越大，断开的难度性也越大，而使用电流限制器则可以自动将其断开，使短路电流无法达到最大值。从我国目前的情况看，我国的输配电线路，在电力供应方面的实际能力都在稳定极限以下，如果电流限制器发挥作用的速度快于短路电流攀升至最大值时的速度，那么，就可以有效的阻止短路电流对电力系统造成的危害，降低了电力系统中相关设备到达热极限的几率，从而使得输配电线路的使用率与寿命得到了提高，短路电流起到了良好的限制作用。（二）采用限流电扛器从理论上来说，在电力系统中，使用串联电抗器，可以有效增加电力系统中的等值阻抗，从而达到限制断流电流的目的。但就实际情况而言，串联电抗器大多数都在中低型电压电网中使用，在标准生活用电的220KV中使用较少，缺乏足够的实践经验作支持，因此，想要普及限流电抗器的使用，还需要进一步加大研究的力度。四、总结综上所述，电力系统中出现短路现象时，会产生强度极高的电流，对电力系统中的相关设备以及线路本身的伤害都是巨大的。因此，在我国电力系统未来的发展过程中，可以使用电流限制器以及限流电抗器等相关措施对短路电流进行有效的控制，也可以通过引进国外的先进技术和设备的方法，在学习与使用的过程中，不断结合实际情况对其进行开发与创新，从而实现电力系统的稳定。参考文献[1]李昊.开关特性短路电流限制器暂态特性分析[D].山东大学.2012.[2]于会泉.电网短路电流限制措施的优化配置研究[D].华北电力大学.2011.（作者单位：黑龙江省齐齐哈尔市甘南县电业局）支淑香试析电力系统短路故障及短路电流危害及限制对策

word专业资料-可复制编辑-欢迎下载

1 故障类型

电力系统的线路故障总的来说可以分为两大类：横向故障和纵向故障。横向故障是指各种类型的短路，包括三相短路、两相短路、单相接地短路及两相接地短路。三相短路时，由于被短路的三相阻抗相等，因此，三相电流和电压仍是对称的，又称为对称短路。其余几种种类型的短路，因系统的三相对称结构遭到破坏，网络中的三相电压、电流不再对称，故称为不对称短路。运行经验表明，电力系统各种短路故障中，单相短路占大多数，约为总短路故障数的65%，三相短路只占5%～10%。三相短路故障发生的几率虽然最小，但故障产生的后果最为严重，必须引起足够的重视。此外，三相对称短路计算又是一切不对称短路计算的基础。纵向故障主要是指各种类型的断线故障，包括单相断线、两相断线和三相断线。

2 对称分量法和克拉克变换

2.1 对称分量变换

三相电路中，任意一组不对称的三相相量都可以分解为三组三相对称的分量，这就是所谓的“三相相量对称分量法”。对称分量法是将不对称的三相电流和电压各自分解为三组对称分量，它们是：

（1） 正序分量：三相正序分量的大小相等，相位彼此相差2pi/3，相序与系统正常运行方式下的相同；

（2） 负序分量：三相负序分量的大小相等，相位彼此相差2pi/3，相序与正序相反；

（3） 零序分量：三相零序分量的大小相等，相位相同。

为了清楚起见，除了仍按习惯用下标a、b和c表示三个相分量外，以后用下标1、2、0分别表示正序、负序和零序分量。设.aF、.bF、.cF分别代表a、b、c三相不对称的电压或电流相量，.1aF、.2aF、.0aF分别表示a相的正序、负序和零序分量；.1bF、.2bF、.0bF和.1cF、.2cF、.0cF分别表示b相和c相的正、负、零序分量。

通常选择a相作为基准相，不对称的三相相量与其对称分量之间的关系为：

..21..22..01113111aaabacFFaaaaFFFF
