光纤差动保护调试报告

光纤差动保护

光纤电流差动保护是在电流差动保护的基础上演化而来的，基本保护原理也是基于克希霍夫基本电流定律，它能够理想地使保护实现单元化，原理简单，不受运行方式变化的影响，而且由于两侧的保护装置没有电联系，提高了运行的可靠性。目前电流差动保护在电力系统的主变压器、线路和母线上大量使用，其灵敏度高、动作简单可靠快速、能适应电力系统震荡、非全相运行等优点是其他保护形式所无法比拟的。光纤电流差动保护在继承了电流差动保护的这些优点的同时，以其可靠稳定的光纤传输通道保证了传送电流的幅值和相位正确可靠地传送到对侧

1 原理介绍

光纤分相电流差动保护借助于线路光纤通道，实时地向对侧传递采样数据，同时接收对侧的采样数据，各侧保护利用本地和对侧电流数据按相进行差动电流计算。根据电流差动保护的制动特性方程进行判别，判为区内故障时动作跳闸，判为区外故障时保护不动作。光纤电流差动保护系统的典型构成如图1所示。

当线路在正常运行或发生区外故障时，线路两侧电流相位是反向的。如图所示，假设M侧为送电端，N侧为受电端，则，M侧电流为母线流向线路，N侧电流为线路流向母线，两侧电流大小相等方向相反，此时线路两侧的差电流为零；当线路发生区内故障时，故障电流都是由母线流向线路，方向相同，线路两侧电流的差电流不再为零，当其满足电流差动保护的动作特性方程时，保护装置发出跳闸令快速将故障相切除。

2 对通信系统的要求

光纤电流差动保护借助于通信通道双向传输电流数据，供两侧保护进行实时计算。其一般采用两种通信方式：一种是保护装置以64Kbps／2Mbps速率，按ITU-T建议G.703规定于数字通信系统复用器的64Kbps／2Mbps数据通道同向接口，即复用PCM方式；另一种是保护装置的数据通信以64Kbps／2Mbps速率采用专用光纤芯进行双向传输，即专用光纤方式。(详见图3)

光纤电流差动保护要求线路两侧的保护装置的采样同时、同步，因此时钟同步对光纤电流差动保护至关重要。当电流差动保护采用专用光纤通道时，保护装置的同步时钟一般采用"主-从"方式，即两侧保护中一侧采用内部时钟作为主时钟，另一侧保护则应设置成从时钟方式。设置为从时钟侧的保护装置，其时钟信号从对侧保护传来的信息编码中提取，从而保证与对侧的时钟同步。当采用复用PCM方式时，复用数字通信系统的数据通道作为主时钟，两侧保护装置均应设置为从时钟方式，即均从复用数字通信系统中提取同步时钟信号：否则保护装置将无法与通信系统数据通道进行复接。

保护装置调试报告

1.调试目的：

保护装置是电力系统中保证设备和系统安全稳定运行的关键设备，为了确保其功能的正常和可靠运行，进行保护装置调试。本次调试目的主要是检查保护装置的接线和设置参数是否正确，并测试其在故障情况下的动作性能。

2.调试范围：

本次调试主要涉及系统电流保护、系统电压保护、差动保护以及频率保护等相关装置。

3.调试步骤：

a.检查接线：

首先，对保护装置的接线进行检查。包括检查所有保护装置的电源、采样和测量电路的接线连接是否正确，检查接线端子的紧固情况，确保接线稳固可靠。

b.检查参数设置：

检查所有保护装置的参数设置是否符合实际工作需求。包括校验变压器的变比设置、计算线路阻抗等参数，保证装置的保护范围和故障判据的准确性。

c.动作性能测试：

进行不同故障情况下的动作性能测试。包括短路故障、过载故障、接地故障等情况下保护装置的动作时间和灵敏度等性能测试。 d.调整参数：

根据动作性能测试结果，进行参数的调整。包括校正保护装置的动作时间和灵敏度等参数，使其符合电力系统的工作要求。

4.调试结果：

a.接线情况：

对所有保护装置的接线进行检查，发现了一处松动的接线端子，并及时进行了紧固，确保了接线的可靠性。

b.参数设置：

检查了所有保护装置的参数设置情况，发现了一处变压器变比设置错误，已进行了修正。保证了保护装置参数的准确性。

c.动作性能测试结果：

对不同故障情况下的保护装置进行了动作性能测试，结果显示保护装置的动作时间和灵敏度都符合电力系统的要求。

d.参数调整：

根据动作性能测试结果，对保护装置的参数进行了相应调整，使其更加符合电力系统的实际工作需求。

5.调试总结：

本次保护装置调试工作保证了保护装置的正常和可靠运行。通过检查接线和参数设置，发现了一些问题并及时进行了修正，确保了保护装置的准确性和可靠性。动作性能测试结果表明，保护装置的动作时间和灵敏度都符合电力系统的实际要求。通过调试工作，提高了电力系统的安全性和稳定性，为电力系统的正常运行提供了可靠的保护。

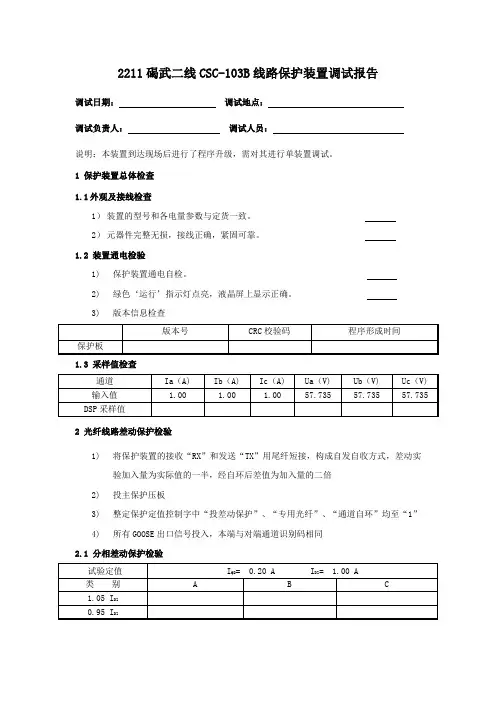

2211碣武二线CSC-103B线路保护装置调试报告

调试日期： 调试地点：

调试负责人： 调试人员：

说明：本装置到达现场后进行了程序升级，需对其进行单装置调试。

1 保护装置总体检查

1.1 外观及接线检查

1） 装置的型号和各电量参数与定货一致。

2） 元器件完整无损，接线正确，紧固可靠。

1.2 装置通电检验

1) 保护装置通电自检。

2) 绿色‘运行’指示灯点亮，液晶屏上显示正确。

3) 版本信息检查

版本号 CRC校验码 程序形成时间

保护板

1.3 采样值检查

通道 Ia（A) Ib（A) Ic（A) Ua（V) Ub（V) Uc（V)

输入值 1.00 1.00 1.00 57.735 57.735 57.735

DSP采样值

2 光纤线路差动保护检验

1) 将保护装置的接收“RX”和发送“TX”用尾纤短接，构成自发自收方式，差动实验加入量为实际值的一半，经自环后差值为加入量的二倍

2) 投主保护压板

3) 整定保护定值控制字中“投差动保护”、“专用光纤”、“通道自环”均至“1”

4) 所有GOOSE出口信号投入，本端与对端通道识别码相同

2.1 分相差动保护检验

试验定值 IQD= 0.20 A IDZ= 1.00 A

类 别 A B C

1.05 IDZ

PRS-713F-D光纤纵差成套保护

技 术 使 用 说 明 书

Ver 1.20（上海版）

长园深瑞继保自动化有限公司

二〇一二年四月

PRS-713F-D光纤纵差成套保护

技 术 使 用 说 明 书

Ver 1.20（上海版）

编写： 俞伟国

审核： 侯 林 陈远生

批准： 徐成斌

长园深瑞继保自动化有限公司

二〇一二年四月

本说明书适用于PRS-713F-D系列线路保护。适用于上海110kV标准化装置V2.01及以上兼容版本程序。

本装置用户权限密码：800

说明：PRS-713F-D装置软件版本与匹配说明书分类如下：

序号 PRS-713F-D软件版本 PRS-713F-D说明书版本

1 管理板：V2.3.2.01

差动板：V2.01

后备板：V2.01 PRS-713F-D光纤纵差成套保护技术使用说明书Ver1.20（上海版）

本说明书由长园深瑞继保自动化有限公司编写并发布，并具有对相关产品的最终解释权。

相关产品的后续升级可能会和本说明书有少许出入，说明书的升级也可能无法及时告知阁下，对此我们表示抱歉！请注意实际产品与本说明书描述的不符之处。

更多产品信息，请访问互联网：

技术支持电话： (0755) 3301-8612/8651

传真： (0755) 3301-8889/8664

欢迎拨打免费客户服务电话：400-678-8099 目录

长园深瑞继保自动化有限公司 - I - 目 录

1. 概述 ................................................................................................................ 1
