H.323协议的介绍

目前正处于大趋势的视频会议很多终端所采用都是H.323协议，如思科的SX20、MX300 G2等等设备均采用的是H.323协议，那么究竟H.323协议是什么呢？

H.323是ITU-T第16工作组的建议，由一组协议构成，其中有负责音频与视频信号的编码、解码和包装，有负责呼叫信令收发和控制的信令，还有负责能力交换的信令。H.323的第4版本具备做电信级大网的特征，以它为标准构建的IP电话网能很容易地与传统PSTN电话网兼容，从这点上看，H.323更适合于构建电话到电话的电信级大网。

H.323协议族规定了在主要包括IP网络在内的基于分组交换的网络上提供多媒体通信的部件、协议和规程。H.323一共定义了四种部件：终端，网关，网守和多点控制单元。利用它们，H.323可以支持音频、视频和数据的点到点或点到多点的通信。H.323协议族包括用于建立呼叫的H.225.0、用于控制的H.245、用于大型会议的H.332 以及用于补充业务的H.450.X等。H.323 协议中包含3条信令控制信道：RAS信令信道、呼叫信令信道和H.245

控制信道。3 条信道的协调工作使得H.323的呼叫得以进行。

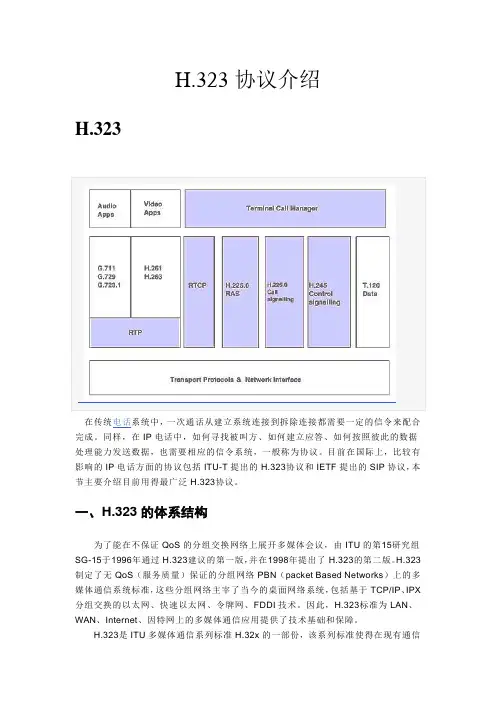

H.323协议介绍

H.323

在传统电话系统中，一次通话从建立系统连接到拆除连接都需要一定的信令来配合完成。同样，在IP电话中，如何寻找被叫方、如何建立应答、如何按照彼此的数据处理能力发送数据，也需要相应的信令系统，一般称为协议。目前在国际上，比较有影响的IP电话方面的协议包括ITU-T提出的H.323协议和IETF提出的SIP协议，本节主要介绍目前用得最广泛H.323协议。

一、H.323的体系结构

为了能在不保证QoS的分组交换网络上展开多媒体会议，由ITU的第15研究组SG-15于1996年通过H.323建议的第一版，并在1998年提出了H.323的第二版。H.323制定了无QoS（服务质量）保证的分组网络PBN（packet Based Networks）上的多媒体通信系统标准，这些分组网络主宰了当今的桌面网络系统，包括基于TCP/IP、IPX分组交换的以太网、快速以太网、令牌网、FDDI技术。因此，H.323标准为LAN、WAN、Internet、因特网上的多媒体通信应用提供了技术基础和保障。

H.323是ITU多媒体通信系列标准H.32x的一部份，该系列标准使得在现有通信网络上进行视频会议成为可能，其中，H.320是在N-ISDN上进行多媒体通信的标准：H.321是在B-ISDN上进行多媒体通信的标准：H.322是在有服务质量保证的LAN上进行多媒体通信的标准：H.324是在GSTN和无线网络上进行多媒体通信的标准。H.323为现有的分组网络PBN（如IP网络）提供多媒体通信标准。若和其它的IP技术如IETF的资源预留协议RSVP相结合，就可以实现IP网络的多媒体通信。基于IP的LAN正变得越来越强大，如IP over SDH/SONET、IP over ATM技术正在快速发展以及LAN 宽带正在不断的提高。由于能提供设备与设备、应用与应用、供应商与供应商之间的互操作能力，因此，H.323能够保证所有H.323兼容设备的互操作性。更高速率的处理器、日益增强的图形器件和强大的多媒体加速芯片使提PC成为一个越来越强大的多媒体平台。H.323可提供PBN与别的网络之间进行多媒体通信的互连互通标准。许多计算机、网络通信公司，如Intel、Microsoft和Netscape都支持H.323标准。H.323标准包括在无QoS保证的分组网络中进行多媒体通信所需的技术要求。这些分组网络包括LAN、WAN、Internet/因特网以及使用PPP等分组协议通过GSTN或ISDN的拨号连接或点对点连接。

未知驱动探索，专注成就专业

1

H.323协议

简介

H.323协议是一种用于实时语音、视频和数据通信的国际标准协议。该协议定义了一种多媒体通信体系结构，旨在实现多种终端之间的互操作性。

H.323协议由国际电信联盟（ITU）制定，是在互联网上进行实时多媒体通信的一种主流协议。它在全球范围内得到了广泛的应用，包括IP电话、视频会议系统等。

H.323协议是一个综合性协议，它涵盖了多个子协议，包括RAS协议、Q.931协议、H.245协议等。这些子协议共同构成了H.323协议栈。

H.323协议栈

H.323协议栈由以下几个组成部分构成：

1. RAS协议：RAS（Registration, Admission and

Status）协议用于终端的注册、调度和状态管理。当一个终端进入H.323网络时，它需要通过RAS协议向未知驱动探索，专注成就专业

2

Gatekeeper注册并进行身份验证。此外，RAS协议还负责接收和处理Gatekeeper发送的状态信息。

2. Q.931协议：Q.931协议用于在终端之间建立和终止呼叫。它负责呼叫的建立、接受和释放过程中的信令交换。Q.931协议定义了呼叫的操作、消息格式以及错误处理等。

3. H.245协议：H.245协议用于在终端之间交换媒体通信控制信令。它负责在呼叫建立后协商多媒体会话的各种参数，包括音频编码、视频编码、码率等。

4. RTP/RTCP协议：RTP（Real-time Transport

Protocol）和RTCP（RTP Control Protocol）协议用于在终端之间传输实时的音视频数据。RTP协议负责传输数据包，而RTCP协议则负责传输统计信息和控制信令。

H.323协议的工作流程

H.323协议的工作流程主要分为以下几个步骤：

1. 终端注册：当一个终端进入H.323网络时，它需要向Gatekeeper进行注册。终端发送一个RAS注册请求消息给Gatekeeper，包含自身的地址和一些附加信息。未知驱动探索，专注成就专业

I

ICS

中华人民共和国通信行业标准

YD/T××—20××

H.323和SIP的互通技术规范

Specification for H.323 and SIP Interworking

（送审稿）

20××-××-××发布 20××-××-××实施YD

中华人民共和国信息产业部发布 YD/T××—20××

前 言

H.323和SIP的互通技术规范是基于H.323协议的IP电话系统与基于SIP协议的IP电话系统的互

通技术规范。本标准是以国际电联、计算机标准化组织和TIHPON组织制定的相关标准为基础，结合国

内网络的实际情况和相关国内标准制定的。它是H.323和SIP互通设备(IWF)的研制、开发和引进的主

要依据。

本标准重点规定了H.323和SIP互通设备(IWF)的基本功能要求，协议映射规则以及互通时的参考

呼叫流程。随着技术的发展，我们将逐步完善本规范的其他内容。

本标准的附录A、B都是标准的附录。

本标准由信息产业部电信研究院提出。

本标准由信息产业部电信研究院归口。

本标准起草单位：

电信传输研究所

本标准主要起草人：

本标准[首次发布、历次修定和复审确认年、月] 。

本标准委托信息产业部电信传输研究所负责解释

I YD/T××—20××

H.323和SIP的互通技术规范

1 范围

本标准规定了H.323和SIP IP电话系统之间进行互通的协议要求，包括H.323和SIP互通设备

(IWF)的基本功能要求，协议映射规则、互通时的标准呼叫流程以及呼叫状态机。

本标准适用于H.323和SIP互通设备的研制、开发和引进的主要技术依据。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所

有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的

各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
