H.323协议

一、H.323 的体系结构

为了能在不保证 QoS 的分组交换网络上展开多媒体会议，由 ITU 的第15 研究组SG-15于 1996 年通过H.323建议的第一版，并在1998年提出了H.323的第二版。H.323制定了无QoS（服务质量）保证的分组网络PBN（packetBasedNetworks）上的多媒体通信系统标准，这些分组网络主宰了当今的桌面网络系统，包括基于TCP/IP、IPX分组交换的以太网、快速以太网、令牌网、FDD I技术。因此，H.323 标准为 LAN、WAN、Internet、因特网上的多媒体通信应用提供了技术基础和保障。

H.323 是 ITU 多媒体通信系列标准 H.32x 的一部份，该系列标准使得在现有通信网络上进行视频会议成为可能，其中，H.320 是在 N-ISDN 上进行多媒体通信的标准：H.321

是在 B-ISDN 上进行多媒体通信的标准：H.322 是在有服务质量保证的 LAN 上进行多媒体通信的标准：H.324 是在 GSTN 和无线网络上进行多媒体通信的标准。H.323 为现有的分组网络PBN（如 IP网络）提供多媒体通信标准。若和其它的IP技术如 IETF 的资源预留协议RSVP相结合，就可以实现 IP 网络的多媒体通信。基于IP的LAN正变得越来越强大，如 IPoverSDH /SONET、IPoverATM 技术正在快速发展以及 LAN 宽带正在不断的提高。由于能提供设备与设备、应用与应用、供应商与供应商之间的互操作能力，因此，H.323 能够保证所有 H.323 兼容设备的互操作性。更高速率的处理器、日益增强的图形器件和强大的多媒体加速芯片促使PC成为一个越来越强大的多媒体平台。H.323 可提供PBN与别的网络之间进行多媒体通信的互连互通标准。许多计算机、网络通信公司，如 Inter、Microsoft 和 Netscape 都支持 H.323 标准。H.323 标准包括在无 QoS 保证的分组网络中进行多媒体通信所需的技术要求。这些分组网络包括 LAN、WAN、Internet/ 因特网以及使用PPP等分组协议通过 GSTN 或 ISDN 的拨号连接或点对点连接。 从整体上来说，H.323 是一个框架性建设，它涉及到终端设备、视频、音频和数据传输、通信控制、网络接口方面的内容，还包括了组成多点会议的多点控制单元（MCU）、多点控制器（MC）、多点处理器（MP）、网关以及关守等设备。它的基本组成单元是"域"，在H.323系统中，所谓域是指一个由关守管理的网关、多点控制单元（MCU）、多点控制器（MC）、多点处理器（MP）和所有终端组成的集合。一个域最少包含一个终端，而且必须有且只有一个关守。H.323 系统中各个逻辑组成部份称为 H.323 的实体，其种类有：终端、网关、多点控制单元（MCU）、多点控制器（MC）、多点处理器（MP）。其中终端、网关、多点控制单元（MCU）是 H.323 中的终端设备，是网络中的逻辑单元。终端设备是可呼叫的和被呼叫的，而有些实体是不通被呼叫的，如关守。H.323 包括了H.323 终端与其它终端之间的、通过不同网络的、端到端的连接。其体系结构如图1所示。

图1H.323的体系结构

二、H.323终端的组成 H.323 为基于网络的通信系统定义了四个主要的组件：终端（Terminal）、网关（Gateway）、关守（Gatekeeper）、多点控制单元（MCU）。终端是分组网络中能提供实时、双向通信的节点设备，也是一种终端用户设备，可以和网关、多点接入控制单元通信。所有终端都必须支持语音通信，视频和数据通信可选。H.323 规定了不同的音频、视频或数据终端协同工作所需的操作模式。它将是下一代因特网电话、音频会议终端和视频会议技术的主要标准。其终端框图如图2所示。

图2H.323终端框图

为H.323 终端的组成框图，在发端，从输入设备获取的视频和音频信号，经编码器压缩后，按照一定格式打包，通过网络发送出去，在收端，来自网络的数据包首先被解包，获得的视频、音频压缩数据经解码后送入输出设备，用户数据和控制数据也得到了相应的处理。它所包含的各个功能单元及其标准备或协议分别是：

视频编解码（H.263/H.261）：完成对视频码流的冗余压缩编码。

音频编解码（H.723.1等）：完成语音信号的编解码，并在接收端可选择地加入缓冲延迟以保证语音的连续性。所采用的标准为 ITU-T 的 H.723.1，它提供 5.3kbit/s 和 6.3kbit/s

两种码率，采用线性预测综合分析编码方法，分别使用代数码本激励线性预测和多脉冲最大似然量化，从而各自获得编码复杂度和质量的优化。 各种数据应用：包括电子白板、静止图像传输、文件交换、数据库共存、数据会议、运程设备控制等，可用的标准为 T.120、T.84、T.434 等。

控制单元（H.245）：提供端到端信令，以保证H.323终端的正常通信。所采用的协议为 H.245（多媒体通信控制协议），它定义了请求、应答、信令和指示四种信息，通过各种终端间进行通信能力协商，打开/关闭逻辑信道，发送命令或指示等操作，完成对通信的控制。H.225 层：将视频、音频、控制等数据格式化并发送，同时从网络接收数据。另外，还负责处理一些诸如逻辑分帧、加序列号、错误检测等功能。

三、H.323标准协议簇 H.323是国际电信联盟（ITU）的一个标准协议栈，该协议栈是一个有机的整体，根据功能可以将其分为四类协议，也就是说该协议从系统的总体框架（H.323）、视频编解码（H.263）、音频编解码（H.723.1）、系统控制（H.245）、数据流的复用（H.225）等各方面作了比较详细的规定。为网络电话和可视电话会议系统的进一步发展和系统的兼容性提供了良好的条件。其中系统控制协议包括H.323、H.245、和 H.225.0，Q.931 和RTP/RTCP是 H.225.0 的主要组成部份。系统控制是 H.323 终端的核心。整个系统控制由H.245控制信道、H.225.0呼叫信令信道和RAS（注册、许可、状态）信道提供，音频编解码协议包括 G.711 协议（必选）、G.722、G.723.1、G.728、G.729 等协议。编码器使用的音频标准必须由H.245协议协商确定。H.323终端应由对本身所具有的音频编解码能力进行非对称操作。如以 G.711 发送，以 G.729 接收。视频编解码协议主要包括 H.261 协议（必选）和 H.263 协议。H.323 系统中视频功能是可选的。数据会议功能也是可选的，其标准是多媒体会议数据协议 T.120。其结构如图3所示。

图3H.323协议栈

1、H.323组件

终端（Terminal）是H.323 定义的最基本组件。所有的H.323终端也必须支持H.245 标准，H.245 标准用于控制信道使用情况和信道性能。在H.323 终端中的其它可选组件是图像编解码器、T.120 数据会议协议以及 MCU 功能。 网关（Gateway）是 H.323 会议系统的一个可选组件。网关提供很多服务，其中包含

H.323 会议节点设备与其它ITU标准相兼容的终端之间的转换功能。这种功能包括传输格式（如H.250.0 到 H.221）和通信规程的转换（如H.245 到 H.242）。另外，在分组网络端和电路交换网络端之间，网关还执行语音和图像编解码器转换工作，以及呼叫建立和拆除工作。终端使用 H.245 和 H.225.0 协议与网关进行通信。采用适当的解码器，H.323 网关可支持符合 H.310、H.321、H.322 以及 V.70标准终端。

关守（Gatekeeper）是H.323 系统的一个可组选件，其功能是向 H.323 节点提供呼叫控制服务。当系统中存在 H.323 关守时，其必须提供以下四种服务地址：地址翻译、带宽控制、许可控制与区域管理功能。带宽管理、呼叫鉴权、呼叫控制信令和呼叫管理等为关守的可选功能。虽然从逻辑上，关守和 H.323 节点设备上分离的，但是生产商可以将关守的功能融入 H.323 终端、网关和多点控制单元等物理设备中。由单一关守管理的所有终端、网关和多点控制单元的集合称之为 H.323 域。

多点控制单元（MCU）支持三个以上节点设备的会议，在 H.323 系统中，一个多点控制单元由一个多点控制器MC和几个多点处理器MP组成，但可以不包含MP。MC处理端点间的H.245控制信息，从而决定它对视频和音频的通常处理能力。在必要的情况下，MC还可以通过判断哪些视频流和音频流需要多播来控制会议资源。MC并不直接处理任何媒体信息流，而将它留给MP来处理。MP对音频、视频或数据信息进行混合、切换和处理。MC 和 MP 可能存在于一台专用设备中或作为其它的 H.323 组件的一部份。

音频编码器对从麦克风输入的音频信息进行编码传输，在接收端进行解码以便输出到扬声器，音频信号包含数字化且压缩的语音。H.323 支持的压缩算法符合ITU标准。为进行语音压缩，H.323 终端必须支持 G.711 语音标准，传送和接收A律和u律。其它音频编解码器标准如 G.722、G.723.1、G.729.A、MPEG-1 音频则可选择支持。编码器使用的音频算法必须由 H.245 来确定。H.323 终端应能对本身所具有的音频编解码能力进行非对称操作，如以 G.711 发送，以 G.728 接收。

视频编解码器在视频源处将视频信息进行解码传输，在接收端进行解码显示。虽然视频功能可选，但任何具有视频功能的 H.323 终端必须支持 H.261QCIF 格式；支持H.261 的其它格式以及可选支持 H.263 标准。在分组网络上，使用 H.261、H.263 编解码无需BCH纠错和纠错帧。数据会议 T.120 是可选功能。当支持数据会议时，数据会议可出现协同工作，如白板、应用共享、文件传输、静态图像传输、数据库访问、音频图像会议等。通过 H.245

处理后也可以使用其它的数据应用和协议。

2、H.225、H.245 等协议

H.323 系统中的通信可以看成是视频、音频、控制信息的混合。系统控制功能是 H.323

终端的核心，它提供了 H.323 终端正确操作的信令。这些功能包括呼叫控制（建立与拆除）、通力切换、命令和指示信令以及用于开放和描述逻辑信道内容的报文等。整个系统的控制由H.245控制信道、H.225.0呼叫信令信道以及RAS信道提供。H.225.0 标准描述了无 QoS

保证的LAN上媒体流的打包分组与同步传输机制。H.225.0 对传输的控制流进行格式化，以便输出到网络接口，同时从网络接口输入报文中检索出接收到控制流。另外，它还完成逻辑帧、顺序编号、纠错与检错功能。

在 H.323 多媒体通信系统中，控制信令和数据流的传送利用了面向连接的传输机制。在IP游戏栈中，IP与TCP协作，共同完成面向连接的传输。可靠的传输保证了数据数据包传输时的流量控制、连续性以及正确性，但也可能引起传输时延以及占用网络宽带。H.323

合集下载

SIP与H.323协议的比较

SIP与H.323协议的比较

收稿日期作者简介范元隆(5),男,工程师。文章编号:1671-7333(2008)04-0297-05

SIP与H.323协议的比较

范元隆1,蔡旖旎2

(1.上海南讯贸易有限公司,上海　200336;2.上海应用技术学院计算机科学与信息工程系,上海　200235)

摘要:　H.323和SIP是当前在VoIP技术领域中两种主要的信令控制协议。简要介绍了两

种协议的框架结构,并对其特性从消息组成、呼叫控制等几个方面进行了比较。探讨了两种协议的实际应用情况。

关键词:　H.323;SIP;VoIP中图分类号:TN915.04 文献标识码:A

ComparisonofSIPwithH.323Protocol

FANYuan2long1,CAIYi2ni2

(1.NSETelecomCo.,Ltd.,Shanghai200336,China;2.DepartmentofComputerScienceandInformationEngineering,ShanghaiInstituteofTechnology,Shanghai200235,China)

Abstract:H.323andSIParemainVoIPsignalingprotocolsatpresent.Inthispaper,thearchitectureofthesetwoprotocolsisintroduce,thenthesetwokindsofprotocolsfromthemessagingstructure,calledcon2

trol,etc.arecompared.Thepractivalapplicationisdiscussed.

Keywords:H.323;SIP;VoIP

随着科技的不断发展,VoIP技术已经得到越

来越广泛的应用。IP电话已经开始逐步取代传统的数字、模拟电话,活跃在企业级小交换机平台

下,而SIP和H.323协议是IP电话中使用最多

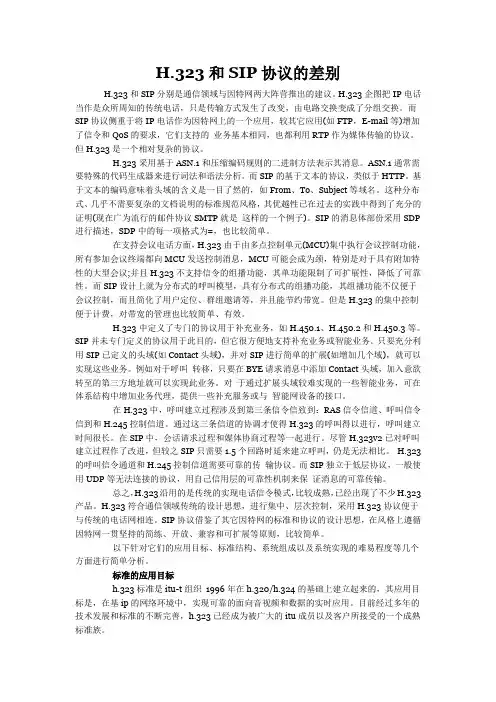

H.323和SIP协议的差别

H.323和SIP协议的差别

H.323和SIP协议的差别

H.323和SIP分别是通信领域与因特网两大阵营推出的建议。H.323企图把IP电话当作是众所周知的传统电话，只是传输方式发生了改变，由电路交换变成了分组交换。而SIP协议侧重于将IP电话作为因特网上的一个应用，较其它应用(如FTP，E-mail等)增加了信令和QoS的要求，它们支持的 业务基本相同，也都利用RTP作为媒体传输的协议。但H.323是一个相对复杂的协议。

H.323采用基于ASN.1和压缩编码规则的二进制方法表示其消息。ASN.1通常需要特殊的代码生成器来进行词法和语法分析。而SIP的基于文本的协议，类似于HTTP。基于文本的编码意味着头域的含义是一目了然的，如From、To、Subject等域名。这种分布式、几乎不需要复杂的文档说明的标准规范风格，其优越性已在过去的实践中得到了充分的证明(现在广为流行的邮件协议SMTP就是 这样的一个例子)。SIP的消息体部份采用SDP进行描述，SDP中的每一项格式为=，也比较简单。

在支持会议电话方面，H.323由于由多点控制单元(MCU)集中执行会议控制功能，所有参加会议终端都向MCU发送控制消息，MCU可能会成为颈，特别是对于具有附加特性的大型会议;并且H.323不支持信令的组播功能，其单功能限制了可扩展性，降低了可靠性。而SIP设计上就为分布式的呼叫模型，具有分布式的组播功能，其组播功能不仅便于会议控制，而且简化了用户定位、群组邀请等，并且能节约带宽。但是H.323的集中控制便于计费，对带宽的管理也比较简单、有效。

H.323中定义了专门的协议用于补充业务，如H.450.1、H.450.2和H.450.3等。SIP并未专门定义的协议用于此目的，但它很方便地支持补充业务或智能业务。只要充分利用SIP已定义的头域(如Contact头域)，并对SIP进行简单的扩展(如增加几个域)，就可以实现这些业务。例如对于呼叫 转移，只要在BYE请求消息中添加Contact头域，加入意欲转至的第三方地址就可以实现此业务。对 于通过扩展头域较难实现的一些智能业务，可在体系结构中增加业务代理，提供一些补充服务或与 智能网设备的接口。

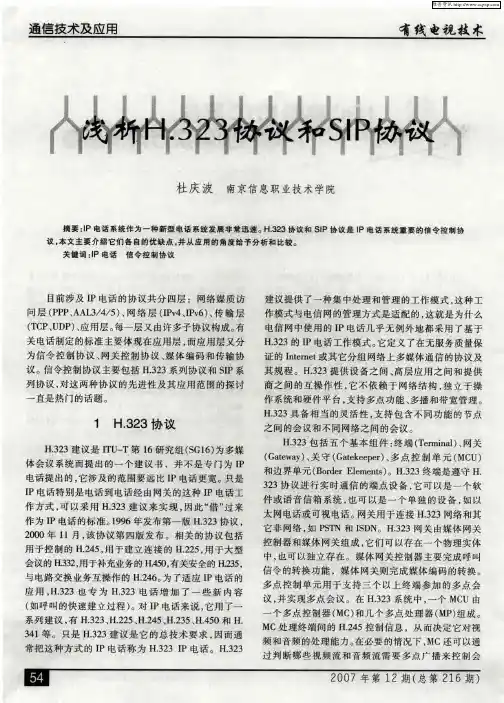

浅析H.323协议和SIP协议
