长轴液下泵的轴系设计

干货分享离心泵API各种结构介绍

编辑/技术组 公众号/空压机

离心泵你可能知道，但是离心泵的分类你都清楚吗？快来看一看！

离心泵的分类

一OH系列离心泵---卧式单级悬臂泵（OH1、OH2）：

1、概述：

OH-1型卧式悬臂泵为端进、顶出，单级径向剖分，采用底脚安装的流程泵，适合输送清洁或稍有污染、化学中性或腐蚀性介质。

OH-2型卧式悬臂泵为端进、顶出，单级径向剖分，采用中心线支撑的流程泵，适合输送清洁或稍有污染、化学中性或腐蚀性、低温或高温的介质。

2、性能范围：

3、应用范围：OH-1、OH-2主要应用用于炼油厂、石油化学工业、煤加工、海水淡化、造纸、纸浆业等。

二立式管道泵（OH3）： 1、概述：

OH-3型带有独立轴承架的立式管道泵，该泵输送各种清洁的、或含有微量颗粒的介质，也可输送易燃易爆、有毒的各种介质。与同性能的卧式泵比较，此类型泵具有较小的占地面积，节约基础投资成本。

2、性能范围：

3、应用范围：

主要用于石化、烃加工、炼油厂、管线加压、供水及水处理等。

三立式管道泵（OH4）： 1、概述：

OH-4型为刚性联轴器传动的立式管道单级悬臂式泵，该泵输送各种清洁的、或含有微量颗粒的介质。与同性能的卧式泵比较，此类型泵具有较小的占地面积，节约基础投资成本。此种型号的泵不满足API610的所有要求。

2、性能范围：

3、应用范围：

主要用于石化、烃加工、炼油厂、管线加压、供水及水处理等。

四立式管道泵（OH5）： 1、概述：

OH-5型为共轴式立式管道单级悬臂式泵，该泵输送各种清洁的、或含有微量颗粒的介质，也可输送易燃易爆、有毒的各种介质。与同性能的卧式泵比较，此类型泵具有较小的占地面积，节约基础投资成本。此种型号的泵不满足API610的所有要求。

2、性能范围：

3、应用范围：

主要用于石化、烃加工、炼油厂、管线加压、供水及水处理等。

五立式管道泵（OH6）：

江苏苏华泵业有限公司

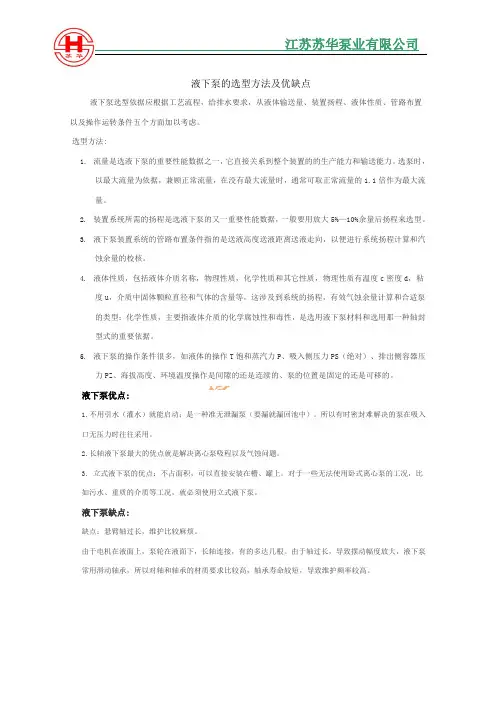

液下泵的选型方法及优缺点

液下泵选型依据应根据工艺流程，给排水要求，从液体输送量、装置扬程、液体性质、管路布置以及操作运转条件五个方面加以考虑。

选型方法:

1. 流量是选液下泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。选泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。

2. 装置系统所需的扬程是选液下泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。

3. 液下泵装置系统的管路布置条件指的是送液高度送液距离送液走向，以便进行系统扬程计算和汽蚀余量的校核。

4. 液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c密度d，粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用液下泵材料和选用那一种轴封型式的重要依据。

5. 液下泵的操作条件很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS（绝对）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。

液下泵优点:

1.不用引水（灌水）就能启动；是一种准无泄漏泵（要漏就漏回池中）。所以有时密封难解决的泵在吸入口无压力时往往采用。

2.长轴液下泵最大的优点就是解决离心泵吸程以及气蚀问题。

3. 立式液下泵的优点：不占面积，可以直接安装在槽、罐上。对于一些无法使用卧式离心泵的工况，比如污水、重质的介质等工况，就必须使用立式液下泵。

液下泵缺点:

缺点：悬臂轴过长，维护比较麻烦。

由于电机在液面上，泵轮在液面下，长轴连接，有的多达几根。由于轴过长，导致摆动幅度放大，液下泵常用滑动轴承，所以对轴和轴承的材质要求比较高，轴承寿命较短，导致维护频率较高。

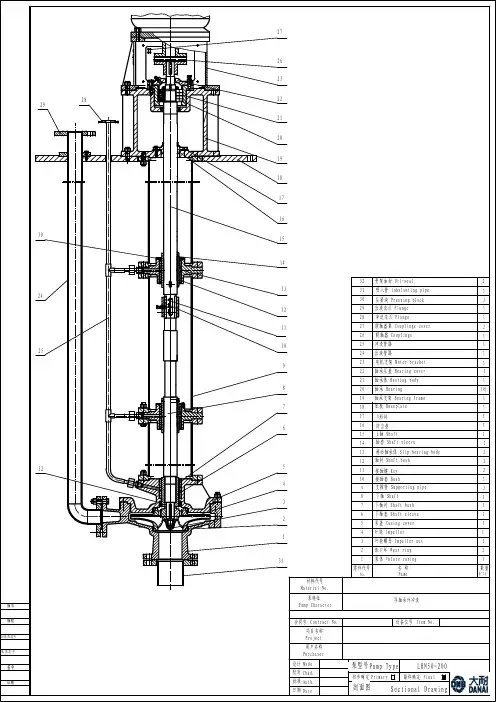

描写描校签字日期设计MadeChkd.校对批准Auth.Date日期初步确定最终确定FinalPrimary剖面图SectionalDrawingPurchaser用户名称Project项目名称合同号ContractNo.PumpCharacter泵特征MaterialNo.材料代号设备位号ItemNo.PumpType泵型号旧底图总号底图总号2726232221201918171615141312111098

1234567

312829

302425

32

导轴承外冲洗LHN50-200零件代号骨架油封Oil-seal

212吸入管inhalantingpipe压紧块Pressingblock31出液法兰Flange1冲洗法兰Flange2联轴器罩Couplingscover1联轴器Couplings1冲洗管路1出液管路电机支架Motorbracket11轴承压盖Bearingcover轴承体Bearingbody1轴套Shaftsleeve22滑动轴承体Slipbearingbody轴承Bearing1对1轴承支架Bearingframe1底板BaseplateV形环1防尘盘11上轴Shaft轴衬Shaftbush2接轴键Key1接轴套Bush支撑管Supportingpipe31下轴Shaft1下轴衬Shaftbush1下轴套Shaftsleeve1泵盖Casingcover1叶轮Impeller1叶轮螺母Impellernut2体口环Wearring1泵体Volutecasing321Name名称323130292827262524232221201918171615141312111054No.6789

数量Q'ty

精心整理

2×1000MW超超临界燃煤机组

第七批辅助设备招标文件

立式长轴液下泵及潜污泵

-

第二卷技术规范书

华东电力设计院

2006年5月
