一、《标准图集》有效、废止对照表
老图集名称 图集编号 废止时间
新图集名称 图集编号 实施时间
03G101-1 砼结构施工图平标法制图规则和构造详图（现浇混
凝土框架、剪力墙、框剪墙、框支剪力墙） 2011年8月底 11G101-1 砼结构施工图平标法制图规则和构造详图（现浇混
凝土框架、剪力墙、梁、板） 2011年9月1日
03G101-2 砼结构施工图平标法制图规则和构造详图（现浇混凝土板式楼梯） 2011年8月底 11G101-2 砼结构施工图平标法制图规则和构造详图（现浇混
凝土板式楼梯） 2011年9月1日
04G101-3 砼结构施工图平标法制图规则和构造详图（筏型基础） 2011年8月底 11G101-3 砼结构施工图平标法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台） 2011年9月1日
04G101-4 结构施工图平标法制图规则和构造详图（现浇混凝土楼面与屋面板） 2011年8月底
均并入11G101-1、2、3中
06G101-6 砼结构施工图平标法制图规则和构造详图（独立基础、条基、桩基承台） 2011年8月底
08G101-5 结构施工图平标法制图规则和构造详图（箱型基础和地下室结构） 2011年8月底
08G101-5 结构施工图平标法制图规则和构造详图（箱型基础和地下室结构） 2011年8月底
2002浙G22 先张法预应力混凝土管桩 2010年12月底 2010浙G22 先张法预应力混凝土管桩 2011年1月1日
04G329-1 建筑物抗震构造详图 2011年8月底 11G329-1 建筑物抗震构造详图（多层和高层钢筋混凝土房屋） 2011年9月1日
04G329-2 建筑物抗震构造详图（单层砌体房屋） 2011年8月底
11G329-2 建筑物抗震构造详图(多层砌体和底部框架砌体房屋） 2011年9月1日 04G329-3 建筑物抗震构造详图（砖墙楼房） 2011年8月底
创作编号：GB8878185555334563BT9125XW
创作者： 凤呜大王*
钢筋图集全套12本
一03G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）
二、03G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯）
三、04G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）
四、04G101-4 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）
五、08G101-5 混凝土结构施工图平面整体表示方法制图规则和构造详图（箱形基础和地下室结构)
六、06G101-6 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台）七、08G101-11G101 系列图集施工常见问题答疑图解
八、06G901-1 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙)
九、09G901-2 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)
十、09G901-3 混凝土结构施工钢筋排布规则与构造详图(筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台)
十一、09G901-4 混凝土结构施工钢筋排布规则与构造详图(现浇砼楼面与屋面板)
十二、09G901-5 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯)
创作编号：GB8878185555334563BT9125XW
创作者： 凤呜大王*
规范、图集购买清单
1类 制图规则（施工必备）
序号 图集号 图集名称 备注
1 11G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）
2 11G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）
3 11G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）
4 12G901-1 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土框架、剪力墙、梁、板）
5 12G901-2 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯）
6 12G901-3 混凝土结构施工钢筋排布规则与构造详图（独立基础、条形基础、筏形基础、桩基承台）
7 12G101-4 混凝土结构施工图平面表示方法制图规则和构造详图（剪力墙边缘构件）
8 12G112-1 建筑结构设计常用数据（钢筋混凝土结构、砌体结构、地基基础）
9 13SG121-2 施工图结构设计总说明（多层砌体房屋和底部框架砌体房屋）
10 13G101-11 G101系列图集施工常见问题答疑图解 11 13SG108-1 建筑结构设计规范应用图示（地基基础）
6类 砌体结构（施工必备）
序号 图集号 图集名称
1 12G614-1 砌体填充墙结构构造
2 12SG620 砌体结构设计与构造
3 15J701 西南图集
4 11J930 国家图集合订本
5 最新版滇字头的 云南省图集
西南图集合订本
6
西
南
11J
合 西南11J112
西南图集11J合订本1、2、3
西南11J201
西南11J202
西南11J302
西南11J312
西南11J513 订
本 西南11J514
西南11J515
西南11J516
西南11J517
西南11J611
西南11J812
7

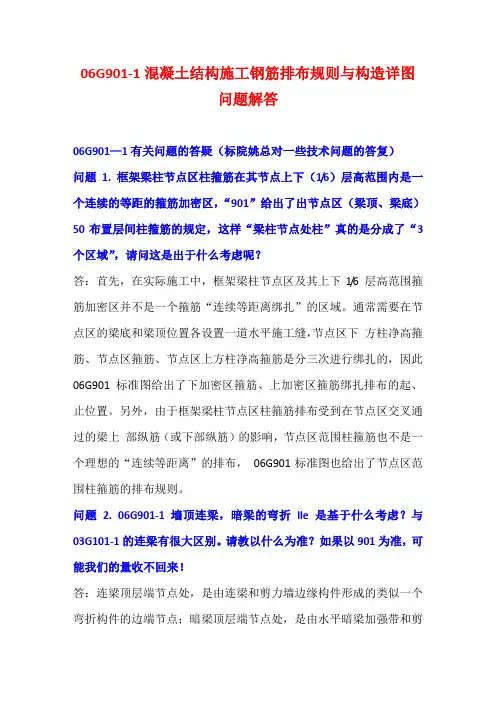

06G901-1混凝土结构施工钢筋排布规则与构造详图
问题解答
06G901—1有关问题的答疑（标院姚总对一些技术问题的答复）
问题1. 框架梁柱节点区柱箍筋在其节点上下（1/6）层高范围内是一个连续的等距的箍筋加密区，“901”给出了出节点区（梁顶、梁底）50布置层间柱箍筋的规定，这样“梁柱节点处柱”真的是分成了“3个区域”，请问这是出于什么考虑呢？
答：首先，在实际施工中，框架梁柱节点区及其上下1/6 层高范围箍筋加密区并不是一个箍筋“连续等距离绑扎”的区域。通常需要在节点区的梁底和梁顶位置各设置一道水平施工缝，节点区下 方柱净高箍筋、节点区箍筋、节点区上方柱净高箍筋是分三次进行绑扎的，因此
06G901 标准图给出了下加密区箍筋、上加密区箍筋绑扎排布的起、止位置。另外，由于框架梁柱节点区柱箍筋排布受到在节点区交叉通过的梁上 部纵筋（或下部纵筋）的影响，节点区范围柱箍筋也不是一个理想的“连续等距离”的排布， 06G901标准图也给出了节点区范围柱箍筋的排布规则。
问题2. 06G901-1墙顶连梁，暗梁的弯折lle是基于什么考虑？与03G101-1的连梁有很大区别。请教以什么为准？如果以901为准，可能我们的量收不回来！
答：连梁顶层端节点处，是由连梁和剪力墙边缘构件形成的类似一个弯折构件的边端节点；暗梁顶层端节点处，是由水平暗梁加强带和剪 力墙边缘构件形成的边端转角。无论是弯折构件的边端节点还是加强构造的边端转角，都是结构薄弱环节且受力较复杂，构造需要加强， 构造做法应体现边端转角节点构造的连续性和可靠性。
问题3.请问，06G901-1剪力墙的水平分布筋起步是50，而04G101-3，06G101-6中剪力墙水平分布筋起步是墙身水平筋间距的1/2呢？
答：剪力墙的水平分布筋起步是50还是水平筋间距的1/2都没有原则问题，标准图06G901-1将起步筋排布位置（如梁箍筋、柱箍筋、剪力墙水平筋等）都确定为50mm作为标准排布构造，便于记忆和施工操作。
