常用电缆基础知识

电力电缆知识

35kV及以下电力电缆型号及产品表示方法

1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。如用Z代表纸（zhi）

；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo ）。

2.用数字表示外护层构成，有二位数字。无数字代表无铠装层，无外被层。第一位数字表示铠装，第二位

数字表示外被，如粗钢丝铠装纤维外被表示为41。

3.电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。

4.电缆产品用型号、额定电压和规格表示。其方法是在型号后再加上说明额定电压、芯数和标称截面积的

阿拉伯数字。如VV42－10 3×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压10kV、

3芯、标称截面积50mm2的电力电缆。

电力电缆型号各部分的代号及其含义

1.绝缘种类：V代表聚氯乙稀；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。

2.导体材料：L代表铝；T（省略）代表铜。

3.内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。

4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。

5.控制层：0无；2双钢带；3细钢丝；4粗钢丝。

6.外被层：0无；1纤维外被；2聚氯乙稀护套；3聚乙烯护套。

7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。

充油电缆型号及产品表示方法

充油电缆型号由产品系列代号和电缆结构各部分代号组成。自容式充油电缆产品系列代号CY。外护套结构

从里到外用加强层、铠装层、外被层的代号组合表示。绝缘种类、导体材料、内护层代号及各代号的排列

次序以及产品的表示方法与35kV及以下电力电缆相同。如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、

铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。

有线专业教案 编号：

通信电缆基础知识

单 位： 通信站

* * 人： * *

适用对象： 新 兵

编写日期： 2011年2月11日

批准人：

2010年1月10日

通信电缆基础知识

单 位： 通信站

* * 人： * *

适用对象： 新 兵

编写日期： 2011年2月11日

- 1 -

通信电缆的基础知识

教学提要

课 目：通信电缆的基本知识

目 的：通过学习，使大家了解和掌握电缆的基础知识

内 容：一、通信电缆线路的概述

二、通信电缆线路的组成及其要求

三、通信电缆的构成

四、通信电缆的材料

五、通信电缆的结构

六、电缆的接续和封焊

七、电缆芯线故障的种类及产生原因

八、电缆芯线故障段落的分析和判断

九、芯线故障和分线设备的修复

十、电缆的敷设

方 法：理论讲解与实际操作相结合

教学对象：新兵

时 间：2课时

- 2 - 地 点：教室

要 求：认真听讲、做好笔记、遵守课堂纪律

教学保障：微机一台

教学进程

教学准备：

1.清点人员、整理着装

2.宣布教学提要

教学实施：

通信电缆的基础知识

一、通信电缆线路的概述

电缆通信线路，是我军长途有线电通信的重要线路，是国防通信网的重要组成部分。主要用以建立总部各大军区、各省（市）指挥所、海军、空军基地，以及战略要地的长途有线电通信。也可以用以建立高级领导机关，永备筑城地域的内部有线电通信。通信电缆线路，使用年限较长，通信距离较远，容

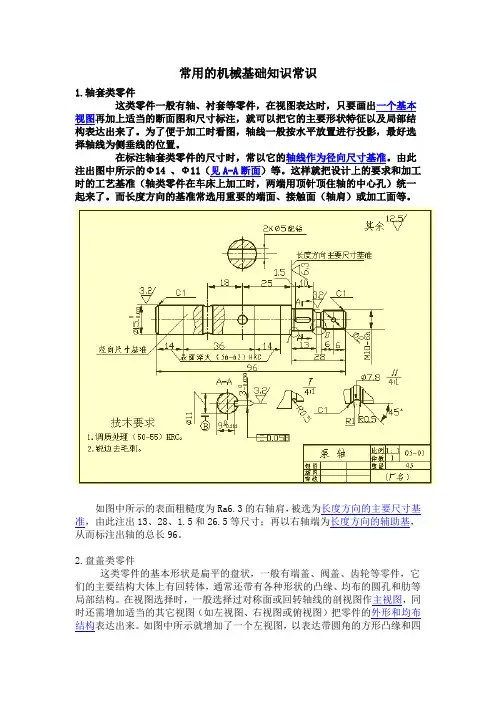

常用的机械基础知识常识

1.轴套类零件

这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。由此注出图中所示的Ф14 、Ф11（见A-A断面）等。这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。

2.盘盖类零件

这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个

均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件

这类零件一般有拨叉、连杆、支座等零件。由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。尺寸标注方法参见图。

常用YJV、VV、铝合金电缆基础知识

1、YJV（电缆）和VV（电缆）区别

首先，产品的命名不同，所代表的含义也不同： YJV绝缘用的是交联聚乙烯. VV绝缘用的是聚氯乙烯.

其次，二者在生产设备和工艺制造上也有区别的：

VV为塑力缆，YJV即交联电缆，其绝缘层性能优于塑力缆。

YJV只是在绝缘材料上做了交联处理提高了耐热温度,而 VV没有。

YJV电缆工作温度达90度，而VV只有70度，同截面积YJV电缆载流量大。

VV类电缆导体运行最高额定温度为摄氏70度，短路时（持续时间小于5秒）最高温度不超过摄氏160度。

YJV类电缆导体运行最高额定温度为摄氏90度，短路时（持续时间小于5秒）最高温度不超过摄氏250度。

YJV从长远看比VV好（使用寿命长等），但比VV贵。从短路允许的最高度看：YJV为250度，VV为160、140。

从技术经济指标看，三芯的YJV比VV电缆的各项参数都要高。 在民用建筑中推荐使用YJV，其载流量比VV的大，更为主要的是在电气火灾时，由于其绝缘材料不含氯，燃烧时不会产生有毒气体。所以也就是说VV的环保性能差些。在民用，核电等领域VV已基本被YJV取代，但是在很多的工业企业，VV应用还是非常广泛的，原因是它的价格便宜。

2、 铝合金电缆与铜电缆的性能比较

铝合金电缆若想在电力工程中占有一席之地，打破铜电缆在电缆行业中的垄断地位，则应在与铜电缆的比较中，有其独特的技术与经济优势。

铝合金电缆的主要参数

铝合金导体以金属铝为主要成分，通过添加铜（Cu）、锰（Mn）、镁（Mg）、钛（Ti）、铬（Cr）、锌（Zn）、铁（Fe）和硅（Si）等多种元素，经先进的合成和退火等工艺，弥补了纯铝电缆的不足，改善了纯铝电缆的物理性能和工艺性能，提高了电缆的抗腐蚀、抗蠕变能力，保证电缆即使在长时间过载和过热时的连接稳定性。铝合金电缆的参数如下： （1）电阻率
