预制渡槽吊装施工方案

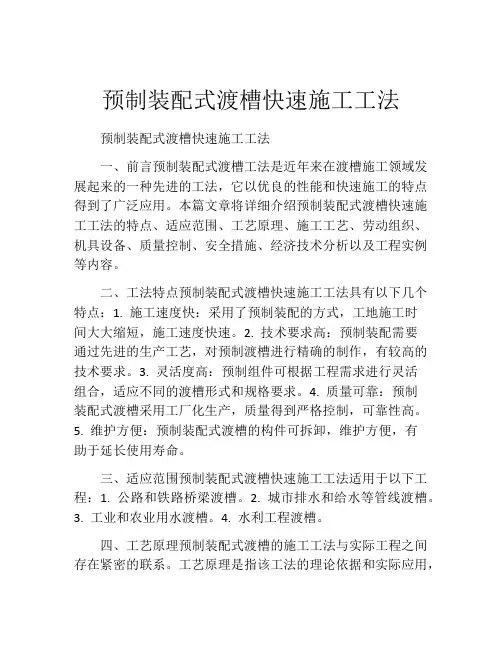

预制装配式渡槽快速施工工法

预制装配式渡槽快速施工工法

一、前言预制装配式渡槽工法是近年来在渡槽施工领域发展起来的一种先进的工法，它以优良的性能和快速施工的特点得到了广泛应用。本篇文章将详细介绍预制装配式渡槽快速施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例等内容。

二、工法特点预制装配式渡槽快速施工工法具有以下几个特点：1. 施工速度快：采用了预制装配的方式，工地施工时间大大缩短，施工速度快速。2. 技术要求高：预制装配需要通过先进的生产工艺，对预制渡槽进行精确的制作，有较高的技术要求。3. 灵活度高：预制组件可根据工程需求进行灵活组合，适应不同的渡槽形式和规格要求。4. 质量可靠：预制装配式渡槽采用工厂化生产，质量得到严格控制，可靠性高。5. 维护方便：预制装配式渡槽的构件可拆卸，维护方便，有助于延长使用寿命。

三、适应范围预制装配式渡槽快速施工工法适用于以下工程：1. 公路和铁路桥梁渡槽。2. 城市排水和给水等管线渡槽。3. 工业和农业用水渡槽。4. 水利工程渡槽。

四、工艺原理预制装配式渡槽的施工工法与实际工程之间存在紧密的联系。工艺原理是指该工法的理论依据和实际应用，下面对其进行具体分析和解释。1. 预制装配：预制渡槽采用现场浇筑的方式，根据标准模块进行预制，如板、梁、墩等；组装完成后进行现场拼装。2. 工厂化生产：预制装配式渡槽的组件在工厂内进行生产，质量得到严格控制。3. 现浇连接：预制组件在现场通过连接件进行拼装，并进行现场浇筑，确保连接处的密封性和强度。4. 防水处理：预制装配式渡槽在施工过程中进行防水处理，确保渡槽内不受水的侵蚀。

五、施工工艺预制装配式渡槽的施工工艺主要包括以下几个阶段：1. 设计和准备阶段：确定渡槽的规格和形式，进行施工方案设计和预制组件制作准备。2. 场地准备：清理施工现场，并进行地基处理。3. 预制组件制作：根据设计要求，进行预制模板制作、混凝土浇筑和养护等工序。4. 运输和组装：将预制组件运输到现场，并进行现场组装与连接。5. 现场浇筑：对渡槽的连接处进行现场浇筑，确保渡槽的整体性和防水性。6. 现场收尾：施工完成后进行现场整理和清理，消除安全隐患。

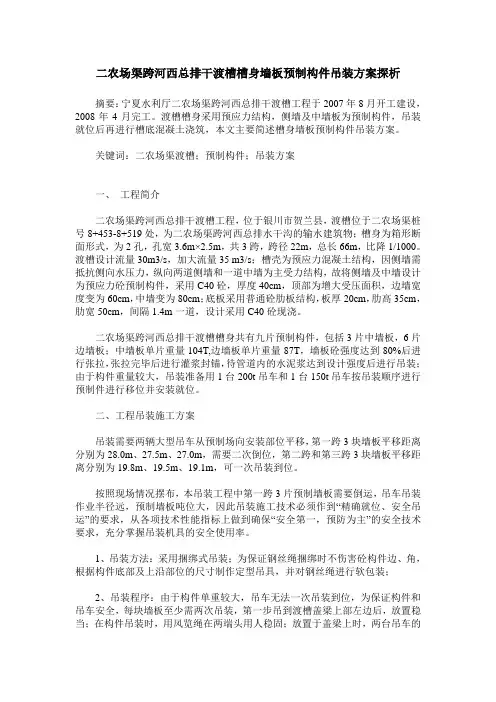

二农场渠跨河西总排干渡槽槽身墙板预制构件吊装方案探析

摘要：宁夏水利厅二农场渠跨河西总排干渡槽工程于2007年8月开工建设，2008年4月完工。渡槽槽身采用预应力结构，侧墙及中墙板为预制构件，吊装就位后再进行槽底混凝土浇筑，本文主要简述槽身墙板预制构件吊装方案。

关键词：二农场渠渡槽；预制构件；吊装方案

一、 工程简介

二农场渠跨河西总排干渡槽工程，位于银川市贺兰县，渡槽位于二农场渠桩号8+453-8+519处，为二农场渠跨河西总排水干沟的输水建筑物；槽身为箱形断面形式，为2孔，孔宽3.6m×2.5m，共3跨，跨径22m，总长66m，比降1/1000。渡槽设计流量30m3/s，加大流量35 m3/s；槽壳为预应力混凝土结构，因侧墙需抵抗侧向水压力，纵向两道侧墙和一道中墙为主受力结构，故将侧墙及中墙设计为预应力砼预制构件，采用C40砼，厚度40cm，顶部为增大受压面积，边墙宽度变为60cm，中墙变为80cm；底板采用普通砼肋板结构，板厚20cm，肋高35cm，肋宽50cm，间隔1.4m一道，设计采用C40砼现浇。

二农场渠跨河西总排干渡槽槽身共有九片预制构件，包括3片中墙板，6片边墙板；中墙板单片重量104T,边墙板单片重量87T，墙板砼强度达到80%后进行张拉，张拉完毕后进行灌浆封锚，待管道内的水泥浆达到设计强度后进行吊装；由于构件重量较大，吊装准备用1台200t吊车和1台150t吊车按吊装顺序进行预制件进行移位并安装就位。

二、工程吊装施工方案

吊装需要两辆大型吊车从预制场向安装部位平移，第一跨3块墙板平移距离分别为28.0m、27.5m、27.0m，需要二次倒位，第二跨和第三跨3块墙板平移距离分别为19.8m、19.5m、19.1m，可一次吊装到位。

按照现场情况摆布，本吊装工程中第一跨3片预制墙板需要倒运，吊车吊装作业半径远，预制墙板吨位大，因此吊装施工技术必须作到“精确就位、安全吊运”的要求，从各项技术性能指标上做到确保“安全第一，预防为主”的安全技术要求，充分掌握吊装机具的安全使用率。

混凝土预制U形渠渡槽施工方案

一、工程概况：

二、材料准备：

1.混凝土：根据设计要求，使用适当的强度等级的混凝土，确保混凝土的质量符合标准要求；

2.钢筋：选择适当的钢筋种类和规格，确保钢筋的质量符合标准要求；

3.填料：使用合适的填料材料，如砂、砾石等，确保填料的质量符合标准要求；

4.隔离材料：使用适当的隔离材料，如胶带或沥青纸等，确保防止混凝土粘结或渗水。

三、施工步骤：

1.地平工作：清理施工区域，确保施工区域平整，并满足设计要求的标高要求；

2.基础施工：根据设计要求，在施工区域内进行基础施工，包括挖掘基础坑、搭建垫层、布置钢筋等；

3.预制渠槽制作：使用现场预制U型模板进行渠槽制作，按照设计要求进行浇筑混凝土，确保混凝土的质量符合标准要求；

4.渠槽安装：将预制渠槽运输到施工现场，并进行安装，确保渠槽的连接牢固、密封性好；

5.渡槽施工：根据设计要求，在渠槽内进行渡槽的施工，包括挖沟、布置钢筋、浇筑混凝土等； 6.封堵预制渠槽：待渡槽施工完成后，对渠槽进行封堵处理，确保渠槽内不会有渗漏；

7.异常处理：及时处理施工中出现的问题和异常情况，确保施工过程平稳进行；

8.施工验收：完成施工后进行施工验收，核实施工质量是否符合设计要求。

四、安全措施：

1.设立安全警示标志和告示牌，提醒工作人员注意安全，维护施工现场的秩序；

2.施工期间，严格按照安全操作规程进行操作；

3.工作人员必须佩戴必要的安全装备，如安全帽、防护眼镜等；

4.施工现场必须保持清洁，避免杂物堆积和滑倒、摔伤等危险；

5.挖掘机、起重机等大型设备必须由经过培训和持证人员操作，操作过程中必须确保周围人员的安全；

6.定期检查和维护施工设备，确保设备的正常运行和安全性。

五、质量控制：

1.施工过程中，必须按照设计要求进行施工，采用符合标准的材料和工艺；

2.施工过程中，严格按照工序进行操作，确保施工质量符合标准要求；

3.在施工过程中，及时处理施工中出现的问题和异常情况，并根据需要进行调整和整改； 4.按照项目验收标准进行施工验收，确认施工质量符合要求。

渡槽施工方案及工艺

渡槽是指在交通运输、水利工程中，为克服人工或物资障碍，将河流、管道、铁路等交通运输线路跨越的一种措施。渡槽施工方案及工艺在渡槽的设计和施工过程中起着非常重要的作用，下面将介绍一种常见的渡槽施工方案及工艺。

第一步，施工准备。施工前需要进行现场勘察，确定渡槽位置、槽底地质条件、水位变化情况等。同时编制渡槽施工方案，确定施工工艺和施工流程。还需要准备所需的设备、材料和施工人员。

第二步，槽底开挖。根据施工方案，在槽底开挖过程中，要注意选择合适的挖掘方式，如机械挖掘、人工挖掘或爆破挖掘。在开挖过程中，要进行土方回填和土石方开挖的协调，以保证工程的顺利进行。同时，需要严格控制施工周期，避免因工期延误导致施工问题的出现。

第三步，槽底处理。在槽底处理过程中，需要对槽底进行整平、加固或者进行地基处理。这一步骤非常重要，关系到渡槽的后续施工质量和使用寿命。槽底处理通常采用钢筋混凝土浇筑或预制混凝土板铺设的方式，以提高渡槽的承载能力和稳定性。

第四步，槽壁施工。根据槽壁的设计要求，采用不同的施工方式进行槽壁施工。常见的方法有钢筋混凝土浇筑、钢箱梁安装、预制混凝土板拼装等。在施工过程中，需要严格控制施工工艺，确保槽壁的稳定性和整体结构的牢固性。

第五步，渡槽安装。在完成槽底和槽壁施工后，可以进行渡槽的安装。渡槽安装一般采用集装箱式渡槽或钢箱梁渡槽。在安装过程中，需要注意渡槽与槽底的协调以及渡槽与槽壁的连接，确保渡槽的稳定性和安全性。 第六步，渡槽验收。在渡槽施工完成后，需要进行渡槽的验收。验收内容包括渡槽的尺寸、安装质量、抗压性能、耐久性等。只有通过验收，渡槽才能正式投入使用。

总之，渡槽施工方案及工艺的制定和执行对于渡槽工程的质量和安全性具有重要影响。通过合理的方案和科学的施工工艺，可以保证渡槽工程的顺利进行，并最终达到设计要求。
