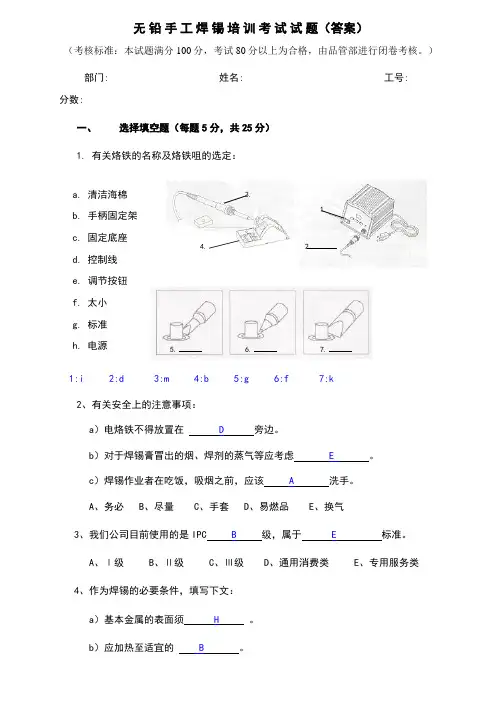

第 1 页 共 3 页 无 铅 手 工 焊 锡 培 训 考 试 试 题（答案）
（考核标准：本试题满分100分，考试80分以上为合格，由品管部进行闭卷考核。）
部门: 姓名: 工号: 分数:
一、 选择填空题（每题5分，共25分）
1. 有关烙铁的名称及烙铁咀的选定：
1:i 2:d 3:m 4:b 5:g 6:f 7:k
2、有关安全上的注意事项：
a）电烙铁不得放置在 D 旁边。
b）对于焊锡膏冒出的烟、焊剂的蒸气等应考虑 E 。
c）焊锡作业者在吃饭，吸烟之前，应该 A 洗手。
A、务必 B、尽量 C、手套 D、易燃品 E、换气
3、我们公司目前使用的是IPC B 级，属于 E 标准。
A、Ⅰ级 B、Ⅱ级 C、Ⅲ级 D、通用消费类 E、专用服务类
4、作为焊锡的必要条件，填写下文：
a）基本金属的表面须 H 。
b）应加热至适宜的 B 。
c）与基本金属熔融的接触角须为 G 。
A、清扫 B、温度 C、直角 E、350℃ F、钝角 G、锐角 H、清洗
5、良好的焊点必须同时满足的条件是 A、B、D 。
A、焊点表层形状呈凹面状。
B、润湿角≤90度。
C、焊点表层形状呈凸面状。
D、部件焊点的轮廓清晰可辨。 a. 清洁海棉
b. 手柄固定架
c. 固定底座
d. 控制线
无 铅 手 工 焊 锡 培 训 考 试 试 题（答案）
（考核标准：本试题满分100分，考试80分以上为合格，由品管部进行闭卷考核。）
部门: 姓名: 工号:
分数:
一、 选择填空题（每题5分，共25分）
1. 有关烙铁的名称及烙铁咀的选定：
1:i 2:d 3:m 4:b 5:g 6:f 7:k
2、有关安全上的注意事项：
a）电烙铁不得放置在 D 旁边。
b）对于焊锡膏冒出的烟、焊剂的蒸气等应考虑 E 。
c）焊锡作业者在吃饭，吸烟之前，应该 A 洗手。
A、务必 B、尽量 C、手套 D、易燃品 E、换气
3、我们公司目前使用的是IPC B 级，属于 E 标准。
A、Ⅰ级 B、Ⅱ级 C、Ⅲ级 D、通用消费类 E、专用服务类
4、作为焊锡的必要条件，填写下文：
a）基本金属的表面须 H 。
b）应加热至适宜的 B 。 a. 清洁海棉
b. 手柄固定架
c. 固定底座
d. 控制线
e. 调节按钮
f. 太小
g. 标准
h. 电源 5. 6. 7. 1.
2. 3.
4. c）与基本金属熔融的接触角须为 G 。
A、清扫 B、温度 C、直角 E、350℃ F、钝角 G、锐角 H、清洗
5、良好的焊点必须同时满足的条件是 A、B、D 。
A、焊点表层形状呈凹面状。
B、润湿角≤90度。
C、焊点表层形状呈凸面状。
焊锡工艺培训记录
培训地点：生产一线 培训人：
培训内容：IPC610
烙铁的组成及工作原理，焊接的温度控制，标准锡点的判断，焊接中可能产生的有害物质的防护。
编 号 参加人员（签名） 日 期 备 注
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
审核人：
回流焊操作规程
培 训 记 录
培训地点：车间 培训人：
培训内容：回流焊接机使用手册
回流焊的原理、温度曲线、开关机程序，回流焊的故障分析及日常维护保养。
编 号 参加人员（签名） 日 期 备 注
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
审核人：
日 常 作 业 常 识
培 训 记 录
培训地点：车间 培训人：
培训内容：员工培训资料
车间规章制度、物料的识别、各种工具的使用、静电防护
编 号 参加人员（签名） 日 期 备 注
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
审核人：

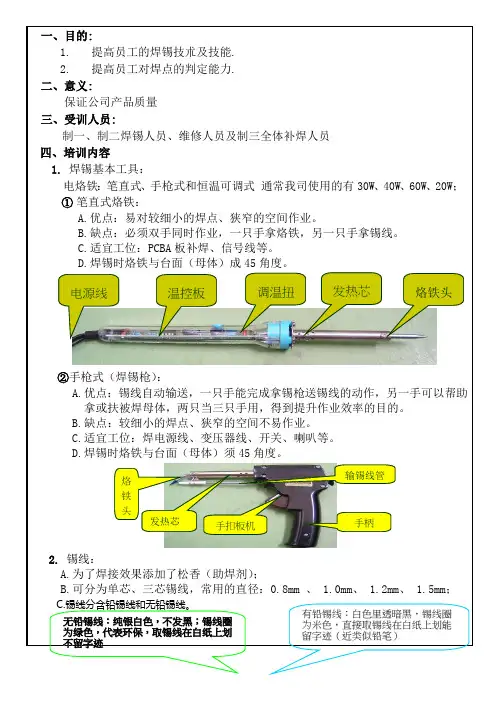

一、目的:
1. 提高员工的焊锡技朮及技能.
2. 提高员工对焊点的判定能力.
二、意义:
保证公司产品质量
三、受训人员:
制一、制二焊锡人员、维修人员及制三全体补焊人员
四、培训内容
1. 焊锡基本工具：
电烙铁：笔直式、手枪式和恒温可调式 通常我司使用的有30W、40W、60W、20W；
① 笔直式烙铁：
A.优点：易对较细小的焊点、狭窄的空间作业。
B.缺点：必须双手同时作业，一只手拿烙铁，另一只手拿锡线。
C.适宜工位：PCBA板补焊、信号线等。
D.焊锡时烙铁与台面（母体）成45角度。
②手枪式（焊锡枪）：
A.优点：锡线自动输送，一只手能完成拿锡枪送锡线的动作，另一手可以帮助拿或扶被焊母体，两只当三只手用，得到提升作业效率的目的。
B.缺点：较细小的焊点、狭窄的空间不易作业。
C.适宜工位：焊电源线、变压器线、开关、喇叭等。
D.焊锡时烙铁与台面（母体）须45角度。
2. 锡线：
A.为了焊接效果添加了松香（助焊剂）；
B.可分为单芯、三芯锡线，常用的直径：0.8mm 、 1.0mm、 1.2mm、 1.5mm；
C.锡线分含铅锡线和无铅锡线。
有铅锡线：白色里透暗黑，锡线圈为米色，直接取锡线在白纸上划能留字迹（近类似铅笔） 无铅锡线：纯银白色，不发黑；锡线圈为绿色，代表环保，取锡线在白纸上划不留字迹 电源线 温控板 调温扭 发热芯 烙铁头
烙铁头
发热芯 输锡线管
手柄 手扣板机
3.烙铁的使用规则：
A.休息前及新烙铁头使用前先清洁并加锡衣于烙铁头上,以防止氧化及
腐蚀,并可加长烙铁头的寿命.
B.焊接前擦拭烙铁头上的污染物,以得良好的焊点.
C.海棉保持潮湿,但水不能加太多,需每天清洗,以去除锡渣及松香渣.
D.工作区域保持清洁.
