气动打标机操作说明

气动打标机编辑标记与对针的操作说明关于气动打标机标记位置的确定，ThorX6有［对齐］功能可供使用，这在某些情况下，［对齐］功能比手动移动标记的位置更有效而准确。

点击菜单［标记］、［对齐］则可打开［对齐］功能的子菜单，［对齐］功能拥有多种对齐方式如下：a．圆心/起始点：以标记的圆心或起始点对齐，这种对齐方式一般用来对齐两个扇形文本标记的圆心点。

b．左对齐：以最左边的标记的左边缘为准，将其它标记的左边缘对齐到一起。

c．右对齐：以最右边的标记的右边缘为准，将其它标记的右边缘对齐到一起。

d．顶对齐：以最顶端的标记的上边缘为准，将其它标记的上边缘对齐到一起。

e．底对齐：以最底端的标记的下边缘为准，将其它标记的下边缘对齐到一起。

f．水平居中：将多个标记对齐到同一水平中心线上。

g．纵向居中：将多个标记对齐到同一纵向中心线上。

h．组合为一行：将多个标记组合到一行中。

当这个间距确定后，多个标记将按这个间隔距离，组成一行。

注意，这里的组合为一行，只是指将标记的位置组合到一起，而不是将标记的内容组合到一起，各个标记之间还是相互独立的，只是从位置上看，排成了一行。

前面我们多次提到过，每次您改变标记的位置，刻印针都会自动对准到新的标记位置。

这就是刻印控制软件的自动对针功能，需要注意的是，对针这个功能只针对被选择的单个标记有效，也就是说，当您同时移动不止一个标记时，刻印针将不会尝试去对准。

点击菜单［标记］、［对针］则可打开［对针］功能的子菜单，［对针］功能拥有多种方式如下：a．左下角：将刻印针对准到标记的左下角。

b．右下角：将刻印针对准到标记的右下角。

c．左上角：将刻印针对准到标记的左上角。

d．右上角：将刻印针对准到标记的右上角。

e．圆心/起始点：将刻印针对准到标记的圆心或起始点，这种对针方式一般用来使刻印针对准到扇形文本的圆心点。

f．停止对针：选择后，当移动标记时，刻印针将不会再去对准，除非重新进行了对针操作。

当您在菜单里选择了一种对针方式后，下一次您移动标记，刻印针就会按您选择的方式去对准，例如，当您选择了右下角对针，那么每一次您移动标记，刻印针都会去对准标记的右下角，而不再是默认的左下角。

气动打标机操作说明
气动打标机操作说明
一、打印文件输入
在菜单中选择输入，然后选择“shx字体”，程序弹出下面的对话框。

输入要打印的发动机型号。

如下图：
输入文字后回车确认，文字就出现在主界面上，同时属性控制也自动弹出。

在属性中调整文字的间隔、宽度、字高、旋转角度，必须把工件和日志打上钩。

流水号输入同上，把增量打上钩，如需打印条码的必须把条码打上钩。

二、打印号码
在菜单中选择标记系统弹出以下画面，然后鼠标单击开始，按打
印开关即可进行打印。

三、号码的保存
号码必须保存否则数据没法查询。

选择菜单中的设置，标记重复检查然后弹出以下对话。

必须把“检查下面日期之后的标记”打上钩。

否则无法查询所打过的号码。

四、条码的输出
在菜单中的编辑然后选择读取条码文本弹出以下画面。

文件名为TM.TXT输出端口选择COM1,在读取条码文本上打上钩。

五、修改条码文件
鼠标双击我的电脑、双击本地磁盘C，找到文本文件TM，双击打开出现以下对话。

在星号的地方是可变数字，发动机钢号几位星号就几位。

QJ157FMI是发动机固定型号。

六、关机保存
每天下班之前必须保存当日的号码文件，选择文件然后单击存盘。

然后关闭窗口，单击屏幕底下开始、关机。

注意：禁止非正常关机，否则影响电脑使用寿命。

目录一、产品概述1、主要原理2、打标机构成二、主要技术指标三、使用环境要求四、设备安装五、操作规程六、设备维护及保养七、打标机的常见故障维修八、备件、易损件清单附一 YCQD系列打标机电控箱布置图附二电器连接图附三驱动器连线图附四二维台19芯航插接线表附五并口线接线表九、打标软件操作教程1、安装软件2、进入标记软件3、文件菜单4、系统参数5、补充说明一、 产品概述YCQD 系列气动标记机可以在各种零部件、标牌上打印出清晰、规范牢固的标记。

这些被打的工件材料可以是金属、也可是非金属材料。

打标内容可以是任意字符、图形、商标图案等，编辑十分方便灵活。

该打标记机性能稳定可靠，操作维护均很方便，目前广泛应用于我国汽车、冶金、通用机械、石油化工等行业 1、 工作原理：在计算机控制下，打标头通过二维工作台带动在平面内作任意运动，同时针头通过气动系统作高频振动，在工件上打印出清晰标记。

系统工作原理框图如下：打标机控制系统将电脑传送的控制信号传送给气动或激光执行系统，打标机控制系统将电脑传送的控制信号传送给步进电机或伺服电机电脑将编辑的打标文件生成数字信号传送给打标机可利用WINDOWS 软件技术将常用软件生成的文件通过电脑和各种计算机外设传送给打标机可以利用WINDOWS 软件技术将网络数据传送给打标机在打标机配带的电脑上使用专用的软件编排需要在零件上标示的图形和文字符号钢针在工件表面按预定轨迹加工刻划形成图形和字符2、打标机构成：基本配置由计算机、显示器、控制箱、打标机主机组成。

2、1主机：主机包括二维、Z轴、打标头、空气调压过滤器。

A、二维是步进驱动的X、Y运动机构，在电脑和控制器的控制下按字符和图形的轨迹运动；b、Z轴是手动升降机构，用于调整针头和工件的距离（便携式无Z轴）；c、打标头是针头振动机构，包括钢针、弹簧、密封圈；d、空气调压过滤器用于供应使钢针振动的气压，并可调整钢针的冲击力。

2、2控制箱前面板示意图：说明：a、三个开关（X+/X-开关、Y+/Y-开关、出针/停开关）只能在手动/自动切换开关切换至手动状态时起作用；手动状态用于测试系统是否正常；b、X+/X-开关控制打标头在X轴两个方向运动；c、Y+/Y-开关控制打标头在Y轴两个方向运动；d、出针/停开关手动控制针振动。

气动打标机使用说明1、打开电脑，检查电脑和打印机的数据线连接是否正常，安装软件，选择自动安装软件（红色的球状软件）。

2、连接气枪3、打开打印机开关4、用游标卡尺测量打印部分的直径（记下数字）5、最上面的把手是调整高度的，选装把手提高高度（针头和工件的上下高度大约10cm）防止不正当操作破坏针头，安装工件，一定要用方形螺丝刀螺紧工件，如果重复打印必须检验工件是否牢固，掉正气压气压值大约0.2-0.4之间效果比较好。

6、如果旋转机头旋转证明现在处于圆面打印，如果旋转机头不旋转证明现在处于平面打印（可以按按钮查看现在处于什么状态）。

根据工件情况选择打印圆面或者平面。

7、打开ThorX6软件，“标记”，点击“添加标记”，选择文本（一般选择平面文本“ABC无弧度文本”），双击文件中的内容，出现窗口在窗口上填写需要打印的内容，如果字头方向朝右就是调整角度“90”，如果字头方向朝右就是调整角度“270”，可以拖动内容调整字体大小也可以调整字高和字宽，选择好合适的字体。

针头可以通过电脑的左右方向键或者鼠标调整（具体方法：选择打印内容，移动鼠标或者方向键），如果是平面前后调整方法：1、移动针头2、移动底座。

8、点击菜单“刻录”，填写“工件直径”9、查看打印针头位置，选择排版，排版菜单下的“中心”按钮就是打印时针头的开始距离。

以上准备好后，开始旋转最上面的上下把手，把针头调到离工件最高点大约0.8-1.0cm的距离效果比较好。

点击开始刻录。

如果觉得打印不正确可以按停止打印。

（X轴表示：水平面左右位置，Y轴表示：水平面前后位置，Z轴表示：高度）注意事项：1、工件拧紧，要不打印时候容易掉下来破坏工件2、调正好针头和工件的距离3、如果有物体不小心碰到针头，针头有事会掉针箱中，要把针头螺下来，拿出针头和弹簧，放针头的锥形体边缘有个黑色大约直径为0.8cm的橡胶垫。

（安装：先把弹簧放进锥形体，然后放针头，最后把褐色橡胶垫放在卡槽中，橡胶垫隔住针头不弹出），拧上螺丝安装完毕。

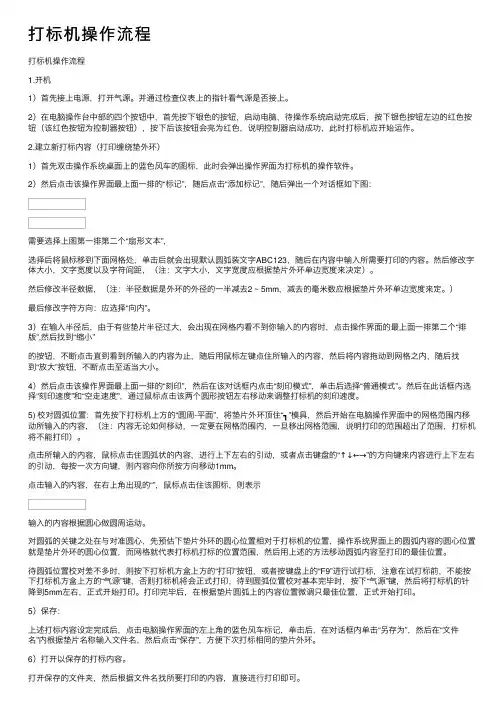

打标机操作流程打标机操作流程1.开机1）⾸先接上电源，打开⽓源。

并通过检查仪表上的指针看⽓源是否接上。

2）在电脑操作台中部的四个按钮中，⾸先按下银⾊的按钮，启动电脑，待操作系统启动完成后，按下银⾊按钮左边的红⾊按钮（该红⾊按钮为控制器按钮），按下后该按钮会亮为红⾊，说明控制器启动成功，此时打标机应开始运作。

2.建⽴新打标内容（打印缠绕垫外环）1）⾸先双击操作系统桌⾯上的蓝⾊风车的图标，此时会弹出操作界⾯为打标机的操作软件。

2）然后点击该操作界⾯最上⾯⼀排的“标记”，随后点击“添加标记”，随后弹出⼀个对话框如下图：需要选择上图第⼀排第⼆个“扇形⽂本”，选择后将⿏标移到下⾯⽹格处，单击后就会出现默认圆弧装⽂字ABC123，随后在内容中输⼊所需要打印的内容。

然后修改字体⼤⼩，⽂字宽度以及字符间距，（注：⽂字⼤⼩，⽂字宽度应根据垫⽚外环单边宽度来决定）。

然后修改半径数据，（注：半径数据是外环的外径的⼀半减去2 ~ 5mm，减去的毫⽶数应根据垫⽚外环单边宽度来定。

）最后修改字符⽅向：应选择“向内”。

3）在输⼊半径后，由于有些垫⽚半径过⼤，会出现在⽹格内看不到你输⼊的内容时，点击操作界⾯的最上⾯⼀排第⼆个“排版”,然后找到“缩⼩”的按钮，不断点击直到看到所输⼊的内容为⽌，随后⽤⿏标左键点住所输⼊的内容，然后将内容拖动到⽹格之内，随后找到“放⼤”按钮，不断点击⾄适当⼤⼩。

4）然后点击该操作界⾯最上⾯⼀排的“刻印”，然后在该对话框内点击“刻印模式”，单击后选择“普通模式”。

然后在此话框内选择“刻印速度”和“空⾛速度”，通过⿏标点击该两个圆形按钮左右移动来调整打标机的刻印速度。

5) 校对圆弧位置：⾸先按下打标机上⽅的“圆周-平⾯”，将垫⽚外环顶住“┓”模具，然后开始在电脑操作界⾯中的⽹格范围内移动所输⼊的内容，（注：内容⽆论如何移动，⼀定要在⽹格范围内，⼀旦移出⽹格范围，说明打印的范围超出了范围，打标机将不能打印）。

气动打标机安全操作及保养规程气动打标机是一种用于打标的工业机械设备，其操作和保养需要高度的安全和注意。

正确的操作和保养可以延长机器的使用寿命，避免因机器故障导致的生产延误和经济损失。

本规程旨在指导气动打标机的安全操作和保养。

安全操作规程1. 检查工作区域在使用气动打标机之前，应先检查工作区域是否整洁、安全。

如果周围有杂物或人员进出，需要先清理或划出安全区域，确保操作人员和其他工作人员的安全。

2. 佩戴个人防护装备在操作气动打标机时，应佩戴个人防护装备，如耳塞、安全帽、手套、护目镜等。

特别是在高频率噪音和飞溅金属渣的环境下工作时，必须佩戴耳塞和护目镜。

3. 操作前的准备在操作前，必须先检查气动打标机的机头、刻字头、压力表等是否完好无损。

确认设备可以正常工作后，再进行下一步操作。

4. 正确使用设备在使用气动打标机时，必须按照正确的操作步骤进行，切勿随意更改设备操作参数，以免造成机器故障、伤害或生产事故。

如果不确定操作方式，可以参考设备操作手册或向专业技术人员咨询，不得擅自操作。

5. 关机后的安全措施在使用气动打标机结束后，必须把设备从电源中断开，关闭设备压缩机和进气阀门，将设备置于安全区域内，确保其他工作人员的安全。

保养规程1. 定期保养气动打标机需要经常进行检修和保养，以确保机器的良好状态。

对于设备常用的活塞、气缸、气动气缸、刻字头等部件，应定期进行加油、润滑和清洗。

2. 清洗操作在清洗气动打标机时，必须先将设备的护罩打开，并将所有的电源都关闭。

清洗时使用专业的清洗用品，如清洗剂、专业油污清除剂，并使用干净的毛巾或棉布进行擦拭。

3. 存放位置的选择在存放气动打标机时，必须让设备的工作区域保持干燥和整洁，防止潮湿和灰尘的侵害，并将设备妥善放置在离水和易燃物品远的地方，防止机器损坏或发生危险。

4. 检查设备保养气动打标机时，必须检查设备的接线、管道、阀门等部位是否损坏或松动，必要时可以更换或修复。

5. 周期性检查零部件气动打标机使用一段时间后，需要对设备的零部件进行检查和更换，以确保设备的性能和使用寿命。

硬件部分1、按上面后面板图所示，将计算机系统电缆、电源正确联接；2、将控制电缆的一端即19芯航插与电控箱背部19芯座联接，另一端与主机19芯座联接；（注意宽槽朝上）3、用Φ8气管将打标机气动二联件与工厂气源联接；⑴接通气源；⑵调节气动二联件，使气压为0.2—0.4Mpa；⑶打开总电源；4、打开控制箱电源；打开控制箱电源，将手动/自动键置于“自动”状态；⑷启动电脑，按照计算机提示进入打标工作状态；⑹根据软件说明书编辑打标文件内容。

5、关机：⑴关计算机；⑵关控制箱电源；⑶切断总电源；⑷切断气源。

6、设备维护及保养：6.1 机械维护与保养：⑴ X、Y轴滑杆应保持清洁，不允许有灰尘或铁屑留在上面，以免影响滑轨精度；⑵ X、Y轴滑杆每周加一次20#以上机油少许，并用手握住打标头沿X、Y方向来回运动几次；⑶定期检查X、Y轴电机与同步带轮联接处是否松动，每三个月检查一次；⑷定期检查X、Y轴的同步带的张紧程度（三个月一次）；⑸定期检查X、Y轴的同步带紧固块是否松动（三个月一次）；⑹保持打标头缸套清洁，不允许灰尘、铁屑等进入气缸或铜套中,每天使用前加润滑油（可从排气孔注油）；⑺气源接通时，二联件自动排水，此时会有气体排出，几分钟后恢复正常，半年检查一次气动二联件是否正常；⑻针头磨损可以进行修复，取出针头的方法是，向左旋下针套，取出橡胶密封垫，便可取出针头和复位弹簧；⑼行程开关上不允许有油污和铁屑等；⑽压缩空气应符合技术要求中提出的指标。

6.2 计算机系统的维护与保养：⑴电源应符合技术要求中提出的指标；⑵计算机应由专人操作，不允许运行其它软件；⑶一旦计算机染有病毒，请迅速请软件技术人员处理，或迅速与本公司联系；⑷计算机环境应符合技术要求中所提出的指标；⑸计算机应防潮、防尘和防油污，以免引起进接插元件氧化后造成短路，接触不良等故障。

并半年开机箱清扫一次灰尘；⑺严禁摔跌电控箱、计算机、键盘、鼠标器等，以免损坏机内元器件；7、打标机的常见故障检修：（要设计个表格）8、易损件清单：1 针头镶硬质合金自制 32 密封圈 33 同步带345-3M-9 上海同步带厂 14 同步带447-3M-9 上海同步带厂 15 微动开关 2 附一QDDB-L系列打标机电控箱布置图二维台19芯航插接线表航插脚号定义对应接点1 5V- X,Y限位，打标开关一端2 X：AC3 X：BC4 X：+A Ｘ电机：+A5 X：-A Ｘ电机：-A6 X：+B Ｘ电机：+B7 X：-B Ｘ电机：-B8 Y：AC9 Y：BC10 Y：+A Y电机：+A11 Y：-A Y电机：-A12 Y：+B Y电机：+B13 Y：-B Y电机：-B14 X：READ X限位开关另一端15 Ｙ：READ Y限位开关另一端16 DB：READ 打标开关另一端17 MAC A汽动阀一端18 MBC B汽动阀一端19 24V- A，B汽动阀另一端1、安装软件1.1 运行标记软件Setup.exe程序1.6 依次按直到安装完成。

工业气动标记打印机安全操作规程
一、目的
通过了解设备工作原理、技术参数、使用操作步骤、HSE提示与注意事项同、常见故障处理。

以保障设备、人员的安全及运行。

二、适用范围
本规程适用于公司工业气动标记打印机。

三、工作原理
该设备是计算机、打印机头、控制电缆、中央控制器及系统软件等组成。

打印内容输入计算机，计算机通过中央控制器控制打印针在X—Y二维平面内按一定的轨迹移动，同时打印针在压缩空气作用下以每秒300次的频率往复运动，从而在工件上打印出美观的字符和图形。

其打印方式为寻迹式打印。

四、技术参数
五、使用操作步骤
1、首先计算机的安装，中央控制器的安装，打印机头的安装，控制电缆安装，空气压缩气源连接到空气过滤器上。

2、安装工业气动标记打印机驱动到计算机上。

3、获取密码注册。

4、进入CMOS参数中的Parallel Port Mode中设置成EPP。

5、设置打印图形或文字。

6、对针开始打印及结束，切断总电源，切断气源。

7、收好各连接线，擦拭干净工业气动标记打印机。

8、严格遵守设备保养制度，认真填写好运转记录，交接清楚。

六、HSE提示，注意事项
1、请勿触摸带电部位。

2、工作场所严禁吸烟。

七、常见故障处理。

便携式手持气动打标机安全操作及保养规程1. 引言便携式手持气动打标机是一种常见的标记设备，广泛应用于各个行业。

为了保证操作人员的安全，提高设备的使用寿命，本文将介绍便携式手持气动打标机的安全操作及保养规程。

2. 安全操作规程2.1 使用前的准备在使用便携式手持气动打标机之前，需要对设备进行以下准备工作：•确保设备的电源线连接正确，并且电源正常；•检查打标机的气源供应是否稳定，并且气源压力符合要求；•检查打标机的打标材料是否充足，并且存放在防护容器中；•穿戴个人防护装备，如安全手套、护目镜等。

2.2 操作过程在进行打标操作时，需要遵循以下安全操作规程：•确保操作人员具有相关的培训和操作经验；•严禁将手指或其他物体放入打标机的工作区域；•在操作过程中，不要随意更换打标材料，以免引起意外伤害；•避免长时间连续操作，适当休息，以免过度疲劳；•在操作完成后，及时关闭设备的电源和气源供应。

2.3 应急措施在紧急情况下，需要采取以下应急措施：•如果设备发生故障或异常，立即断开设备的电源和气源供应，并及时联系维修人员；•如果发生人身伤害，立即停止操作，提供急救，并及时报告事故。

3. 保养规程为了延长便携式手持气动打标机的使用寿命，需要进行定期的保养和维护。

以下是常见的保养规程：3.1 清洁定期清洁打标机的外壳和工作区域，使用软布擦拭，避免使用腐蚀性或研磨性的清洁剂。

确保设备表面干燥后再进行使用。

3.2 润滑根据设备的使用频率和要求，定期给便携式手持气动打标机加注适量的润滑剂。

注意使用合适的润滑剂，并遵循相关的润滑剂使用规范。

3.3 检查定期检查打标机的零部件是否磨损或松动，如有发现异常情况，及时更换或调整。

同时，检查电源线和气源线是否完好，避免因线路故障引起安全事故。

3.4 存储当便携式手持气动打标机长时间不使用时，应将设备存放在干燥、通风的环境中，并避免受到阳光暴晒或雨淋。

在存放前，应清洁设备并做好防尘工作。

气动打标机安全操作规程
1.操作者必须熟悉本机床的结构、性能、操作系统、传动系统、供气系统、防护装置、润滑
部位、电气等基本知识、使用方法。

2.上机操作前按规定穿戴好劳保防护用品，女工必须将头发压入工作帽内，严禁戴手套、围
围巾操作。

3.开车前检查各手柄位置、各传动部位和防护罩、打标头有无异常等。

电气保护接零可靠。

检查后，按本机床润滑图表规定的部位和油量进行班前润滑加油。

4.检查和加油后，打开气源，检查压力、过滤情况。

操作者开机检查打标参数设置情况，确
认参数设置与打标工件相符，必要时打试件检查。

5.打标操作时精神要集中，严禁和他人谈话。

严禁机床运转时离岗。

严禁超范围使用。

6.装夹工件时，工件必须放置平稳、定位准确、加紧用力应均匀，装夹牢固可靠。

7.设备发生故障或有异常声响时，应及时停车检查和处理。

无法处理时，及时报维修人员处
理。

8.工作结束或下班时，应按班末设备保养要求清理赃物、检查清理气源过滤、擦式设备。

工业气动打标机使用说明书目录1 简介 (3)1.1产品特点 (3)1.2产品性能及技术参数 (4)1.3型号的组成及其代表意义 (5)1.4系统构成 (5)2 设备安装 (6)2.1硬件设备的安装 (6)2.2软件的安装 (7)3 设备保养及常见故障的解决方法 (8)3.1设备保养 (8)3.2常见故障的解决方法 (8)4 打标样品展示 (10)5 售后服务 (12)附录一 LKW2009工业气动标记系统接线图 (13)附录二 LKW2009工业气动标记打印机外形尺寸简图 (15)1 简介1.1 产品特点1.1.1 产生背景在产品的生产过程中需要对其零部件进行更有效的管理或在市场上需要识别自己的产品和对其进行质量跟踪、分析。

因此对产品的零部件，特别是重要零部件进行标记（商标、规格型号、生产批号）非常重要。

为了适应现代化的生产需要，苏州基恩激光科技有限公司(原苏州镭刻威机电有限公司)于2004年研制开发出了气动工业标记打印系统。

该系统采用高频微冲击技术，利用计算机控制对工件进行标记。

LKW型控制器和LKW2009控制软件是我公司积多年的经验,在原镭刻威系列的基础上改进而成的。

它具有强大的功能、良好的操作界面和更高的可靠性与系统稳定性。

1.1.2 主要特点⑴、可连接或控制各种夹具，可以与其它自动控制装置连接。

⑵、在计算机的控制下，打印过程自动进行，打印的标记规范、美观。

⑶、打印针冲击频率高，打印速度快，能满足大批量的生产需要。

⑷、打印针的作用力大，打印深度可达1mm，能满足各种深度的要求。

⑸、性能稳定,安全可靠。

⑹、操作简单,维护方便。

⑺、对环境没有污染。

【注】①单位时间内打印的字符数量取决于字符的大小和笔画的复杂程度。

②打印深度取决于工件材质，打印针离工件表面的距离，气压，打印速度（材质越软打印越深，打印针离工件越近（不小于2.5mm）打印越深，气压越高，打印越深，打印速度越慢，打印越深）。

③打印出字符线条宽度和针尖有关，打印针尖越尖，线条越窄。

工业气动打标机使用说明 第一章 引言第二章 安装2.1标准配置2.2安装2.3气压调节2.4打印针选择2.5计算机硬件配置说明第三章 系统说明3.1、系统简介3.2、系统的构成3.3、系统的软件组成：3.4、主要技术性能及参数3.5、设备的安装调试第四章软件说明第五章 故障检测与其它第一章 引言气动标记打印机的工作原理是:操作人员按一定的规则将需打印的字符和图形输入计算机,计算机控制打印针按字符,图形的轨迹移动,同时压缩空气使打印针以每秒300次的频率往复运动,从而在工件上打出由连续点阵构成的字符和图形.根据这一原理,有以下几点结论:A.打印深度和工件材质,打印针离工件表面的距离,气压,打印速度有关.一般而言,材料越软,打印越深;打印针离工件表面越近(大于最小距离),打印越深;气压越高,打印越深;打印速度越慢,打印越深.B.打印线条宽度和针尖形状有关.打印针越尖,打印线条越窄.C.打印线条的连续性舆打印速度有关.打印越快,构成线条的连续性越差.注意:A.本机使用220V,50HZ,+/-5%交流电;0.4-0.6MPa压缩空气.不符合此要求的电,气源将损坏机器.B.在拆装本机任何连接线,部件之前,必须关闭所有电源和气源,否则将损坏机器.C.打印机X-Y平台上的导轨每周必须清洁并加普通机油一次,传动齿形皮带上不能沾染油污.D.打印机是精密数控设备,任何不遵循操作指南的操作都有可能损坏机器.操作人员必需熟读本说明书后才能上机操作.第二章 安装2．1标准配置一台标记打印机由下列所示部件组成:主件----计算机控制器打印机附件----调节支架打印针气压调节阀16芯电缆3芯电源线25芯数据线6mm气管2.2安装A.用螺丝连接打印机和调节支架B.用6mm气管连接气压调节阀和打印机C.用19芯电缆连接打印机和控制器D.用3芯电源线连接控制器和电源E.用25芯数据线连接控制器和计算机F.用气管(用户提供)连接气压调节阀和气源G.将打印针连接在打印机上必须垂直放置.打印机不但可以安装在调节支架上进行打印,也可以安装在其它加工机械上进行打印.同样,打印针不但可以朝下打印,也可以朝空间360度任意方向进行打印,这使用户可以很方便地将其用于自动化生产线，也使得打印工件侧面和不易翻转的较重物体的底部变得容易起来。

文件编号制作日期版本／版次
1、2、3、4、5、6、注意事项：
5.4每6个月同步带轮联接处是否松动.
6.1计算机由专人操作.
6.2严禁将其他软件在本计算机上运行.
6.3 计算机上染病毒请专业人员处理.
6.4 如发生故障与专业电气或维修人员联系.4.4关机,关闭计算机,关闭控制箱电源,切断总电源,切断气源.
设备保养：
5.1 每6个月检查X,Y轴的同步带的紧张程度 .
5.2 每6个月同步带紧固块是否松动.
5.3 每6个月XY滑杆加注20#机油.
操作方法：
4.1开机,接通气源,调节气动二联件,使气压为0.2-0.4MPA.
4.2打开总电源,启动电脑,按照计算机提示进入打标工作状态,打开控制箱电源,将手动/自动键置于"自动状态.
4.3根据软件说明书编辑打标文件内容.
范围:
本公司所有同类设备.
设备参数：
设备名称：气动打包机
电源:220V 气源:0.3-0.8MPA 打印范围:150*100MM(标准型) 打标速度:50MM/秒 打标深度:0.01-1MM(视材料)
目的:
规范设备操作流程，保障设备和人身安全.气动打标机作业指导书。
