【CN109745789A】一种低流通阻力的地坑式空气过滤净化装置【专利】
- 格式:pdf
- 大小:562.36 KB
- 文档页数:9
专利名称:一种空气过滤系统专利类型:实用新型专利
发明人:慎文龙,朱琳
申请号:CN201921419834.0申请日:20190829
公开号:CN210874559U
公开日:
20200630
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种空气过滤系统,其结构包括进风口、过滤器壳体、出风口组成,进风口设于过滤器壳体的顶部表面,通过嵌设连接配合,出风口设于过滤器壳体的一侧表面,过滤器壳体设有过滤装置,本实用新型的有益效果是:本实用新型在空气过滤器的结构上增加了自洁装置,使空气过滤器的过滤装置具有自洁效果,使其过滤器的滤芯使用寿命延长,通过清洁装置使得过滤装置的使用更为有效,提高了其空气过滤器器的使用功效,同时降低了过滤器对滤芯的损耗。
申请人:建德市横山气体有限责任公司
地址:310000 浙江省杭州市建德市寿昌镇横山路133号
国籍:CN
代理机构:北京华识知识产权代理有限公司
代理人:刘艳玲
更多信息请下载全文后查看。

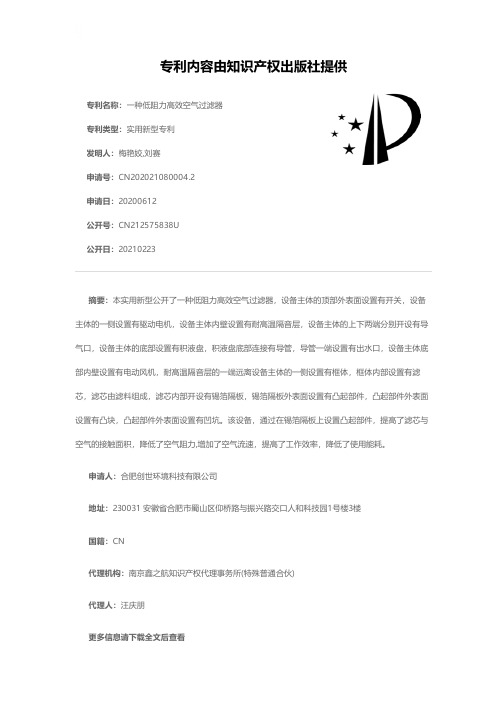

专利名称:一种低阻力高效空气过滤器专利类型:实用新型专利
发明人:梅艳姣,刘赛
申请号:CN202021080004.2
申请日:20200612
公开号:CN212575838U
公开日:
20210223
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种低阻力高效空气过滤器,设备主体的顶部外表面设置有开关,设备主体的一侧设置有驱动电机,设备主体内壁设置有耐高温隔音层,设备主体的上下两端分别开设有导气口,设备主体的底部设置有积液盘,积液盘底部连接有导管,导管一端设置有出水口,设备主体底部内壁设置有电动风机,耐高温隔音层的一端远离设备主体的一侧设置有框体,框体内部设置有滤芯,滤芯由滤料组成,滤芯内部开设有锡箔隔板,锡箔隔板外表面设置有凸起部件,凸起部件外表面设置有凸块,凸起部件外表面设置有凹坑。
该设备,通过在锡箔隔板上设置凸起部件,提高了滤芯与空气的接触面积,降低了空气阻力,增加了空气流速,提高了工作效率,降低了使用能耗。
申请人:合肥创世环境科技有限公司
地址:230031 安徽省合肥市蜀山区仰桥路与振兴路交口人和科技园1号楼3楼
国籍:CN
代理机构:南京鑫之航知识产权代理事务所(特殊普通合伙)
代理人:汪庆朋
更多信息请下载全文后查看。
专利名称:一种空气过滤装置专利类型:实用新型专利
发明人:卿笃安
申请号:CN201120339863.3申请日:20110913
公开号:CN202289801U
公开日:
20120704
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种空气过滤装置,包括活性炭罐、安装座和空气过滤器,所述安装座安装于活性炭罐上,该安装座并与空气过滤器连接,其特证是,所述安装座内设有环境空气通道、清洁空气通道和排气通道。
所述环境空气通道将只过滤水气和灰尘的空气直接输送至传感器进行检测;清洁空气通道利用过滤装置里的活性炭和过滤材料,产生清洁的空气用于清洁可能被挥发性有机物污染的传感器;排气通道排出前两个通道的进气。
本实用新型采用自带传感器清洁装置,配备的过滤装置能够过滤空气中的有机挥发物,持续提供清洁空气清洁传感器。
本实用新型结构简单,使用方便。
申请人:深圳市南油诺安电子有限公司
地址:518000 广东省深圳市南山区沿山路51号报关楼3楼
国籍:CN
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810523493.5(22)申请日 2018.05.28(71)申请人 浙江美尔凯特智能厨卫股份有限公司地址 314011 浙江省嘉兴市秀洲区王店镇兴乐路1058号(72)发明人 沈业勇 齐德开 (74)专利代理机构 北京同立钧成知识产权代理有限公司 11205代理人 傅云 刘芳(51)Int.Cl.B01D 46/10(2006.01)B01D 46/44(2006.01)B01D 46/00(2006.01)(54)发明名称空气过滤装置(57)摘要本发明提供一种空气过滤装置,该空气过滤装置包括:壳体、滑板以及驱动装置;壳体上设置有进风口以及第一导向槽,滑板的一端滑设在第一导向槽内;驱动装置与滑板连接,用于驱动滑板在第一导向槽内移动,以使滑板封闭进风口;滑板可以封堵由进风口构成的孔洞,增强了空气过滤装置的装饰效果。
权利要求书1页 说明书7页 附图2页CN 110538526 A 2019.12.06C N 110538526A1.一种空气过滤装置,其特征在于,包括:壳体、滑板以及驱动装置;所述壳体上设置有进风口以及第一导向槽,所述滑板的一端滑设在所述第一导向槽内;所述驱动装置与所述滑板连接,用于驱动所述滑板在所述第一导向槽内移动,以使所述滑板封闭所述进风口。
2.根据权利要求1所述的空气过滤装置,其特征在于,所述空气过滤装置还包括过滤网,所述进风口向所述壳体内部延伸形成有进风通道,所述进风通道上具有与所述进风口垂直设置的出风口;所述过滤网设置在所述出风口内;所述滑板设置在所述过滤网朝向所述进风口的下部,所述滑板由所述出风口插入所述进风通道,以封闭所述进风口。
3.根据权利要求2所述的空气过滤装置,其特征在于,所述空气过滤装置还包括连杆,所述过滤网与所述进风通道的侧壁铰接;所述连杆的一端与所述过滤网铰接,所述连杆的另一端与所述滑板铰接;所述滑板移动时带动所述过滤网转动,且在所述滑板由所述进风通道内退出时,所述过滤网封堵所述出风口。
专利名称:低阻力空气过滤器
专利类型:实用新型专利
发明人:汪璐,郭玉斌,夏高丰,王霞波,钱杨鑫申请号:CN201922324584.9
申请日:20191223
公开号:CN212091428U
公开日:
20201208
专利内容由知识产权出版社提供
摘要:本实用新型属于净化设备技术领域,涉及一种低阻力空气过滤器,包括外框、设于所述外框内的滤芯和保护于所述滤芯的两侧的护网,所述滤芯由滤布来回折叠而成,所述滤布的折角之间以热熔胶形成的分隔条连接。
本实用新型通过采用不连续的热熔胶形成的分隔条连接折角,既保证了滤芯的结构稳定,而且使空气可以在空隙内流动,实现滤芯的低阻力,延长滤芯的使用寿命。
申请人:江苏富泰净化科技股份有限公司
地址:215000 江苏省苏州市昆山市陆家镇金阳中路68号
国籍:CN
代理机构:北京科亿知识产权代理事务所(普通合伙)
代理人:汤东凤
更多信息请下载全文后查看。
专利名称:一种空气过滤装置
专利类型:实用新型专利
发明人:蓝海,时圣涛,包昀鑫,任方萍申请号:CN201420219890.0
申请日:20140430
公开号:CN204121917U
公开日:
20150128
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种空气过滤装置,包括箱体、风机、水泵、水管、湿帘和空气过滤层,箱体的侧面上设置有进气口,风机设置在箱体上,风机的抽风口位于箱体内,风机的出风口位于箱体的外部,空气过滤层设置在抽风口内,湿帘上形成有蜂窝孔,湿帘安装在箱体内,水泵安装在箱体的底板上,并位于湿帘的下方,底板与湿帘之间形成有蓄水空间,蓄水空间与水泵的进水口连通,水管包括主水管和支水管,主水管的一端与水泵的出水口相连,其另一端向上延伸至湿帘的上方,并与支水管相接,支水管水平地布置在水帘的上方,且支水管上朝向湿帘的方向均匀地布置有多个出水孔。
申请人:珠海市红旌发展有限公司
地址:519000 广东省珠海市吉大情侣南路479号
国籍:CN
代理机构:北京邦信阳专利商标代理有限公司
代理人:张相升
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910215707.7
(22)申请日 2019.03.21
(71)申请人 中国核电工程有限公司
地址 100840 北京市海淀区西三环北路117
号
申请人 河南核净洁净技术有限公司
(72)发明人 卢岩 王建峰 王寅 陈萌 王辉
李园园 岳立山 汪朝晖 任云飞
(74)专利代理机构 郑州中民专利代理有限公司
41110
代理人 许延丽
(51)Int.Cl.
B01D 46/00(2006.01)
G21F 9/02(2006.01)
(54)发明名称一种低流通阻力的地坑式空气过滤净化装置(57)摘要本发明公开一种低流通阻力的地坑式空气过滤净化装置,涉及乏燃料后处理设施中的放射性通风系统设备的技术领域。
该装置包括内置在厂房地坑中的一体式筒状壳体,对称布置在壳体腔底的第一级过滤器和第二级过滤器,固定在壳体的底壁下方、且与第一级过滤器连通的进风接头,固定在壳体的底壁下方、且与第二级过滤器连通的出风接头,封堵在壳体上口的屏蔽盖板和屏蔽塞;在所述进风接头与第一级过滤器进口端的结合部位、出风接头与第二级过滤器出口端的结合部位均安装有密封圈。
本发明优化了传统地坑式过滤净化装置的气流结构,增加了气体流道中的有效气流截面,大幅度降低了气流系统的阻力,
降低系统后期运行成本。
权利要求书1页 说明书4页 附图3页CN 109745789 A 2019.05.14
C N 109745789
A
权 利 要 求 书1/1页CN 109745789 A
1.一种低流通阻力的地坑式空气过滤净化装置,其特征在于:它包括内置在厂房地坑中的一体式筒状壳体(13),对称布置在壳体(13)腔底的第一级过滤器(12)和第二级过滤器(7),固定在壳体(13)的底壁下方、且与第一级过滤器(12)连通的进风接头(11),固定在壳体(13)的底壁下方、且与第二级过滤器(7)连通的出风接头(8),封堵在壳体(13)上口的屏蔽盖板(2)和屏蔽塞(3);在所述进风接头(11)与第一级过滤器(12)进口端的结合部位、出风接头(8)与第二级过滤器(7)出口端的结合部位均安装有密封圈(10)。
2.根据权利要求1所述的低流通阻力的地坑式空气过滤净化装置,其特征在于:在所述壳体(13)的腔底面上竖直设置有用于导向安装第一级过滤器(12)和第二级过滤器(7)的两组导向装置;每组导向装置是由三个沿圆周方向均布的导向板(6)组成。
3.根据权利要求1所述的低流通阻力的地坑式空气过滤净化装置,其特征在于: 所述屏蔽塞(3)和屏蔽盖板(2)卡嵌后形成一个整体;所述屏蔽盖板(2)设置在厂房地坑的上方、且向外延伸后固定在车间地面基座(1)上,屏蔽盖板(2)为长方体结构,在屏蔽盖板(2)中开设两个用于卡嵌屏蔽塞(3)的阶梯槽,阶梯槽大孔径段的内径和深度分别与屏蔽塞(3)的外径和深度相匹配;在由阶梯槽的小孔径段和屏蔽塞(3)的底面凹槽连通后形成的空腔内设置有袋封接盘(5)。
4.根据权利要求1所述的低流通阻力的地坑式空气过滤净化装置,其特征在于:所述进风接头(11)和出风接头(8)均为顶面中心带有锥台状罐口的罐体结构,在罐体结构的侧壁上均连通有一段衔接管,锥台状罐口的壳体外表面与所述密封圈(10)的内面挤压贴合。
5.根据权利要求1所述的低流通阻力的地坑式空气过滤净化装置,其特征在于:在所述第一级过滤器(12)的进口端内壁上和第二级过滤器(7)的出口端内壁上均开设有用于卡嵌密封圈的卡槽。
6.根据权利要求1或3所述的低流通阻力的地坑式空气过滤净化装置,其特征在于:在所述屏蔽塞(3)的顶面上设置有吊环(4)。
7.根据权利要求1所述的低流通阻力的地坑式空气过滤净化装置,其特征在于:在所述进风接头(11)和出风接头(8)的罐体底部均连接有排液管(9)。
2。
