交变电流练习题

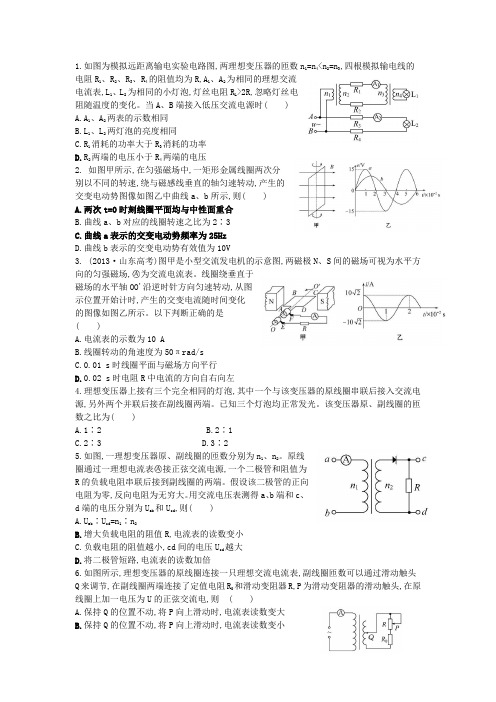

1.如图为模拟远距离输电实验电路图,两理想变压器的匝数n1=n4<n2=n3,四根模拟输电线的电阻R 1、R2、R3、R4的阻值均为R,A1、A2为相同的理想交流电流表,L1、L2为相同的小灯泡,灯丝电阻R L>2R,忽略灯丝电阻随温度的变化。

当A、B端接入低压交流电源时( )A.A1、A2两表的示数相同B.L1、L2两灯泡的亮度相同C.R1消耗的功率大于R3消耗的功率D.R 2两端的电压小于R4两端的电压2. 如图甲所示,在匀强磁场中,一矩形金属线圈两次分别以不同的转速,绕与磁感线垂直的轴匀速转动,产生的交变电动势图像如图乙中曲线a、b所示,则( )A.两次t=0时刻线圈平面均与中性面重合B.曲线a、b对应的线圈转速之比为2∶3C.曲线a表示的交变电动势频率为25HzD.曲线b表示的交变电动势有效值为10V3. (2013·山东高考)图甲是小型交流发电机的示意图,两磁极N、S间的磁场可视为水平方向的匀强磁场,为交流电流表。

线圈绕垂直于磁场的水平轴OO'沿逆时针方向匀速转动,从图示位置开始计时,产生的交变电流随时间变化的图像如图乙所示。

以下判断正确的是( )A.电流表的示数为10 AB.线圈转动的角速度为50πrad/sC.0.01 s时线圈平面与磁场方向平行D.0.02 s时电阻R中电流的方向自右向左4.理想变压器上接有三个完全相同的灯泡,其中一个与该变压器的原线圈串联后接入交流电源,另外两个并联后接在副线圈两端。

已知三个灯泡均正常发光。

该变压器原、副线圈的匝数之比为( )A.1∶2B.2∶1C.2∶3D.3∶25.如图,一理想变压器原、副线圈的匝数分别为n1、n2。

原线圈通过一理想电流表接正弦交流电源,一个二极管和阻值为R的负载电阻串联后接到副线圈的两端。

假设该二极管的正向电阻为零,反向电阻为无穷大。

用交流电压表测得a、b端和c、d端的电压分别为U ab和U cd,则( )A.U ab∶U cd=n1∶n2B.增大负载电阻的阻值R,电流表的读数变小C.负载电阻的阻值越小,cd间的电压U cd越大D.将二极管短路,电流表的读数加倍6.如图所示,理想变压器的原线圈连接一只理想交流电流表,副线圈匝数可以通过滑动触头Q来调节,在副线圈两端连接了定值电阻R0和滑动变阻器R,P为滑动变阻器的滑动触头,在原线圈上加一电压为U的正弦交流电,则( )A.保持Q的位置不动,将P向上滑动时,电流表读数变大B.保持Q的位置不动,将P向上滑动时,电流表读数变小C.保持P 的位置不动,将Q 向上滑动时,电流表读数变大D.保持P 的位置不动,将Q 向上滑动时,电流表读数变小7. 如图,一理想变压器原、副线圈匝数之比为4∶1,原线圈与一可变电阻串联后,接入一正弦交流电源;副线圈电路中固定电阻的阻值为R 0,负载电阻的阻值R=11R 0,是理想电压表;现将负载电阻的阻值减小为R=5R 0,保持变压器输入电流不变,此时电压表的读数为5.0V,则( )A.此时原线圈两端电压的最大值约为34VB.此时原线圈两端电压的最大值约为24VC.原线圈两端原来的电压有效值约为68VD.原线圈两端原来的电压有效值约为48V8.(2015·全国卷Ⅰ)一理想变压器的原、副线圈的匝数比为3∶1,在原、副线圈的回路中分别接有阻值相同的电阻,原线圈一侧接在电压为220 V 的正弦交流电源上,如图所示。

3.如图所示，闭合的圆形线圈绕 00 ' A .穿过线圈的磁通量变化率为零 B .线圈中感应电动势为零 C .线圈中感应电流达最大值 D .线圈所受的磁力矩达最大值轴匀速旋转到中性面位置时（）4.如图所示，线框在匀强磁场中绕 00 '轴匀速转动（由上向下看是逆时针方向），当转到图示位置时，磁通量和感应电动势大小的变化情况是（）A .磁通量和感应电动势都在变大B .磁通量和感应电动势都在变小C .磁通量在变小，感应电动势在变大D .磁通量在变大，感应电动势在变小5.—正弦交流电的电动势e = 220sin 100 n tV ，若将它加在阻值为 100Q 的电阻两端（电源内阻不计），则下列说法正确的是（）A .电流的瞬时值为 i = 2.2sin100 n tAB .电流的最大值为 2.2AC •流过电阻的电流是恒定的D•流过电阻的电流是变化的，但不按正弦规律变化交变电流（课后作业）班级 姓名 巩固拓展 1如图所示，下列四种情况均表示闭合线圈在匀强磁场中绕轴匀速转动，在下列情况下线 圈中不能产生交流电的是 9' ）（从左侧看线圈绕 00顺时针转动） 2.正弦交变电动势的最小值出现在（ ） A •线圈经过中性面时B .穿过线圈的磁通量为零时C .穿过线圈的磁通量变化最快时D .线圈边框的速度与磁感线垂直时 0创新探究6.如图所示的100匝矩形线框绕00'轴匀速转动，角速度为100n rad/s,线圈面积为0.1m2, 磁感应强度B = 1T,从线圈经过中性面计时，试求：(1)写出电动势的瞬时表达式及t=1/300s时的电动势；(2)当线圈平面跟B的夹角为60°时，线圈产生的电动势的瞬时值。

O・X* x「xB XX b -O c XI7.发电机产生的按正弦规律变化的电动势最大值为311V ,其线圈共100匝，在匀强磁场中匀速转动的角速度为100 n rad/s,从线圈经过中性面计时：(1)写出电动势的瞬时表达式；(2)此发电机与外电路组成闭合电路时，总电阻为100 Q,求t=1/600 s时的电流；(3)线圈转过60°, 180。

第一节 交变电流1．线圈在匀强磁场中匀速转动而产生交变电流，则( )A ．当线圈位于中性面时，感应电动势为零B ．当线圈位于中性面时，感应电流方向将改变C ．当穿过线圈磁通量为零时，线圈中感应电流也为零D ．当线圈转过一周时，感应电动势方向改变一次2．如图5－10所示，一个单匝矩形线圈abcd ，已知ab 边长为l 1，ad 边长为l 2，在磁感应强度为B 磁场中绕OO ′轴以角速度ω (从图中所示位置开始)匀速转动，则线圈两个输出端感应电动势为( )A ．B ．t l Bl ωωcos 21C ．t l Bl ωωsin 21D ．3．有一台交流发电机，其产生电动势e ＝10sin 2314t V 。

当发电机转速增加为原来2倍，其他条件不变时，则其电动势瞬时表达式为( )A ．e ＝10sin 2314t VB ．e ＝20sin 2628t VC ．e ＝10sin 2628t VD ．e ＝20sin 2314t V4．线圈在匀强磁场中绕垂直于磁场方向轴匀速转动，在t ＝0时感应电动势为零，在t ＝0.3s 时，感应电动势达到最大值为6V 。

已知线圈转动周期大于0.3s ，则t ＝0.4s 时，感应电动势可能值为( )A ．0VB ．6VC ．3VD ．33V5．一矩形线圈绕垂直于匀强磁场并位于线圈平面内固定轴转动，线圈中感应电动势e 随时间t 变化规律如图5－11所示，下列说法正确是( )A ．t 1时刻通过线圈磁通量为零B ．t 2时刻通过线圈磁通量绝对值最大C ．t 3时刻通过线圈磁通量变化率绝对值最大D ．每当e 变化方向时，通过线圈磁通量绝对值都为最大6．矩形线圈在匀强磁场中匀速转动，从中性面开始转动180°角过程中，平均感应电动势和最大感应电动势比值为( )A ．π/2B ．2/πC ．2πD ．π7．矩形线圈匝数为50匝，在匀强磁场中绕垂直于磁场轴匀速转动时，穿过线圈磁通量随时间变化规律如图5－12所示，则下列结论正确是( )A ．在t ＝0.1s 和t ＝0.3s 时电动势最大B ．在t ＝0.2s 和t ＝0.4s 时电动势改变方向C ．电动势最大值是157VD ．在t ＝0.4s 时磁通量变化率最大，其值为3.14Wb/s8．如图5－13矩形线圈有n 匝，转动时穿过线圈磁通量最大值为Φm 。

高中物理《交变电流》练习题（附答案解析）学校:___________姓名：___________班级：___________一、单选题1．避雷针能起到避雷作用，其原理是（） A ．尖端放电B ．静电屏蔽C ．摩擦起电D ．同种电荷相互排斥2．理想变压器原、副线圈的电流分别为，1I 、2I ，电压分别为1U 、2U ，功率分别为1P 、2P ，关于它们之间的关系，正确的说法是（ ） A ．2I 由1I 决定 B ．2U 与负载有关 C ．1P 由2P 决定D ．以上说法都不对3．家庭电路中电压的瞬时值表达式为220sin314(V) U t ，则交流电压的有效值是（ ）A ．220VB ．C ．110VD ．4．如图所示的交流电路中，灯L 1、L 2和L 3均发光，如果保持交变电源两端电压的有效值不变但频率增大，各灯的亮、暗变化情况为（ ）A ．灯L 1、L 2和L 3均变暗B ．灯L 1、L 2均变亮，灯L 3变暗C ．灯L 1不变，灯L 2变暗，灯L 3变亮D ．灯L 1不变，灯L 2变亮，灯L 3变暗5．某电路中的电流随时间的变化规律如图所示，让该电流通过一个阻值为2Ω的电阻，在3s 内产生一定的热量，如果有一个大小、方向都不变的恒定电流通过这个电阻，也能在3s 内产生相等的热量，则这个电流值为（ ）A ．BC．1.5A D．3A6．小型交流发电机的示意图如图所示，两磁极N、S间的磁场可视为水平方向的匀强磁场。

线圈绕垂直于磁场的水平轴OO'沿逆时针方向以恒定的角速度匀速转动，下列说法正确的是（）A．图示位置的线圈位于中性面B．线圈经过图示位置时磁通量的变化率最大C．线圈每经过图示位置，交变电流的方向就会发生改变D7．矩形线框ABCD以恒定的角速度ω绕对角线AC转动。

AC的左侧存在着垂直纸面向外、磁感应强度为B的匀强磁场，已知AB长为1l，BC长为2l，线框电阻为R。

则线框转动一周的过程中电阻上产生的热量为（）A．222124B l lRωB．222124B l lRπωC．222122B l lRπωD．2222124B l lRπω8．如图所示为街头通过降压变压器给用户供电的示意图。

交变电流1.处在匀强磁场中的矩形线圈abcd ，以恒定的角速度绕ab 边转动，磁场方向平行于纸面并与ab 垂直。

在t=0时刻，线圈平面与纸面重合（如图），线圈的cd 边离开纸面向外运动。

若规定由a →b →c →d →a 方向的感应电流为正，则能反映线圈中感应电流I 随时间t 变化的图线是 （ ）2.一矩形线圈，绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势e 随时间t 的变化规律如图所示，下列说法中正确的是（ ）A ．t 1时刻通过线圈的磁通量为零B ．2时刻通过线圈的磁通量绝对值最大C ．t 3时刻通过线圈的磁通量变化率的绝对值最大D ．每当e 转换方向时，通过线圈的磁通量的绝对值都为最大3．如图甲为电热毯的电路示意图。

电热毯接在u =311sin100πt （V ）的电源插座上。

电热毯被加热到一定程度后，由于装置P 的作用，使加在电热丝ab 两端的电压变为如图乙所示的波形，从而进入保温状态。

若电热丝电阻保持不变，此时图甲中交流电压表读出交流电的有效值是（ ）A ．156VB ．220VC ．311VD ．110V4．在交流电电路中，如果电源电动势的最大值不变，频率可以改变，在如图所示电路的a 、b 两点间逐次将图中的电路元件甲、乙、丙单独接入，当使交流电频率增加时，可以观察到下列论述的哪种情况（ ） A ．A 1读数不变，A 2增大，A 3减小 B ．A 1读数减小，A 2不变，A 3增大 C ．A 1读数增大，A 2不变，A 3减小 D ．A 1，A 2 ，A 3读数均不变tICtI Da bc dtI A tIB5．一矩形线圈，面积是0.05m 2，共100匝，线圈电阻为2Ω，外接电阻为R =8Ω，线圈在磁感应强度为π1=B T 的匀强磁场中以300r/min 的转速绕垂直于磁感线的轴匀速转动，如图所示，若从中性面开始计时，求：（1）线圈中感应电动势的瞬时值表达式。

（2）线圈从开始计时经1/30s 时，线圈中电流的瞬时值。

交变电流的产生和变化规律一、选择题(每题5分，共50分)对于图所示的电流i随时间t做周期性变化的图象，下列描述正确的是A.电流的大小变化，方向也变化，是交变电流B.电流的大小变化，方向不变，不是交变电流C.电流的大小不变，方向不变，是直流电D.电流的大小不变，方向变化，是交变电流答案：B矩形线圈绕垂直于匀强磁场的对称轴做匀速转动，经过中性面时，以下说法正确的是A.线圈平面与磁感线方向垂直B.线圈中感应电流的方向将发生改变C.通过线圈平面的磁通量最大D.通过线圈的感应电流最大答案：ABC矩形线圈在匀强磁场中匀速转动时，产生的感应电动势最大值为50V，那么该线圈由图所示位置转过30°时，线圈的感应电动势大小为3答案：B如图所示，线框在匀强磁场中绕OO'轴匀速转动(由上向下看是逆时针方向)，当转到图示位置时，磁通量和感应电动势大小的变化情况是A.磁通量和感应电动势都在变大B.磁通量和感应电动势都在变小C.磁通量在变小，感应电动势在变大D.磁通量在变大，感应电动势在变小答案：D一矩形线圈绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势e随时间变化如图所示，下面说法正确的是时刻通过线圈的磁通量为零时刻通过线圈的磁通量的绝对值最大时刻通过线圈的磁通量变化率的绝对值最大D.每当e改变方向时，通过线圈的磁通量的绝对值都为最大答案：D一矩形线圈在匀强磁场中转动，产生的感应电动势e=2202sin100πt(V)，则A.交流电的频率是100πHz=0时线圈垂直于中性面C.交流电的周期是=时，e有最大值答案：BC某交流电动势的瞬时值e=E m sinωt，若将转速提高1倍，其他条件不变，则其电动势的瞬时值为ωt ωt ω ωt答案：D如图所示，一闭合单匝线圈在匀强磁场中绕垂直于磁场的轴匀速转动，除了转轴分别为OO'和ab 边外，其他条件均相同，则这两种情况下，线圈所产生的电流A.变化规律不同B.最大值不同C.瞬时值不同D.一切均相同答案：D某交流发电机产生的感应电动势与时间的关系如图所示，如果其他条件不变，使线圈的转速加倍，则交流电动势的最大值和周期分别为， ，， ，答案：B一个长直螺线管通有交变电流，把一个带电粒子沿管轴射入管中，如不计粒子的重力和空气的阻力，粒子将在管中A.做圆周运动B.沿轴线来回运动C.做匀加速直线运动D.做匀速直线运动答案：D二、填空题(每空4分，共24分)一闭合线圈在匀强磁场中做匀速转动，线圈的转速为240rad ／min ，当线圈平面转至与磁场方向平行时，线圈的电动势为2V ，设线圈从中性面开始转动，则线圈所产生的电动势瞬时值表达式为________V ，在481s 时的电动势为________V. 答案：D一个面积为S 的单匝矩形线圈在匀强磁场中以其一条边为转轴做匀速转动，磁场方向与转轴垂直，线圈中感应电动势e 与时间t 的关系如图所示，感应电动势的最大值和周期可由图中读出.则磁感强度B=________；在t=12T 时刻线圈平面与磁感强度的夹角等于________. 答案：E m T ／(2πS)，30°或150°如图所示，矩形线框ABCD 放置在方向与线框所在面垂直的匀强磁场中，磁感应强度为2T ，线框绕AB 边以每秒50转的转速匀速转动.当线框从图示位置转过4弧度后，感应电动势的瞬时值为2πV，若AB 边长为0.1m ，则AD 边长为________m.若其他条件不变，仅将转速增加1倍，感应电动势的最大值为________V.答案：，三、计算题(每题13分，共26分)如图所示，边长为0.5m 的正方形线框ABCD 绕AB 边在匀强磁场中匀速转动，AB 边和磁场垂直，转速为每秒50转，磁感应强度为.求：(1)感应电动势的最大值；(2)在转动过程中，当穿过线框的磁通量为时，感应电动势的瞬时值为多大答案：解：(1)ω=2πn=314rad／sE m =BωS=(2)φm =BS=由φ=φm cosrheta 得 cosθ=21m =ΦΦ，θ=60° E=E m sinθ≈匝线圈在匀强磁场中匀速转动产生交变电动势e=102sin20πt(V).求：(1)t=0时，线圈内磁通量φ和磁通变化率；(2)线圈从中性面开始转动180°过程中，感应电动势的平均值和最大值之比.答案：解：(1)t=0时，电动势的瞬时值为零，即磁通量的变化率为零，t∆∆Φ=0，可见线圈在中性面位置，穿过线圈的磁通量为最大值φm .由E m =nφm ω，得φm =E m ／nω=102/(10×20π)(Wb)=×10-2Wb(2)线圈从中性面开始转动180°过程中，感应电动势的平均值为： E =nt ∆∆Φ=5T .02nBS =4nBS ／T ∴mE E =2：π表征交变电流的物理量一、选择题(每题5分，共50分)由交流电动势瞬时值表达式e=102sin4πt(V)，可知A.此交流电的频率是4π(Hz)B.此交流电的周期是C.当t=时，此交流电动势有最大值D.当t=0时，产生此交流电的线圈平面与中性面重合 答案：BD下面关于交变电流的说法中正确的是A.交流电器设备上所标的电压和电流值是交变电流的最大值B.用交流电表测定的读数值是交流电的瞬时值C.给定的交变电流数值，在没有特别说明的情况下都是指有效值D.跟交变电流有相同热效应的直流电的数值是交变电流的有效值答案：CD在相同的时间内，某正弦交流电通过一阻值为100omega的电阻产生的热量，与一电流强度为3A的直流电通过同一阻值的电阻产生的热量相等，则A.此交流电的电流的有效值为3A，最大值为32AB.此交流电的电流的有效值为32A，最大值为6AC.电阻两端的交流电压的有效值为300V，最大值为3002VD.电阻两端的交流电压的有效值为3002V，最大值为600V 答案：AC一只低压教学电源输出的交变电压瞬时值U=102sin314t(V)，关于该电源的规格和使用，以下说法正确的是A.这只电源可以使"10V2W"的灯泡正常发光B.这只电源的交变电压的周期是314sC.这只电源在t=时电压达到最大值D.“10V2μF”电容器不能接在这只电源上答案：AD一个电阻接在10V的直流电源上，它的发热功率为P，当接到电压U=10sinωt(V)的交流电源上，它的发热功率是A.0.25P 答案：B在如图所示电路中，已知交流电源电压U=200sin(100πt)V，电阻R=100omega.则电流表和电压表的读数分别为A.1.41A，200VB.1.41A，141VC.2A，200VD.2A，141V 答案：B一个接在某直流电源上的电热器所消耗的电功率为P1，若把它接到电压最大值与直流电压相等的交流电源上，该电热器所消耗的电功率为P2，则P1：P2为：1 ：2 ：1 ：2答案：B把电热器接到110V的直流电源上，每秒产生的热量为Q，现把它接到交流电源E，每秒产生的热量为2Q，则交流电压的最大值是22答案：C右图表示一交变电流随时间而变化的图象，此交流电流的有效值是A.52AB.5A2答案：B正弦交流电压U=50sin314t(V)，加在一氖管两端，已知当氖管两端的电压达到252v 时才开始发光，则此氖管在一个周期内发光的总时间为A.0.02 答案：C二、填空题(每空3分，共18分)如图所示为某正弦交变电流的图象，其最大值为________，周期为________，线圈转动的角速度为________，电流的瞬时值表达式为________.答案：20A ，，314rad ／s ，i=20sin314t(A)将一电热器接在10V 直流电源上，在时间t 内可将一壶水烧开.现将电热器接到一个U=10sinωt(V)的交变电源上，煮开同一壶水需时间________；若接到另一交流电源上，需要时间为t ／3，那么这个交流电源最大值为________. 答案：2t 106(V)三、计算题(13题10分，14题、15题各11分，共32分)某电路两端交流电压u=Usin100πt(V)，在t=时刻，电压u 值为10V.求接在此电路两端的电压表示数.如将阻值为R 的电阻接在此交流电压上时功率为P ；而改接在电压为U 0的直流电压上时功率为P ／2，求U 0值.答案：解：根据u=U m sin100πt，代人t=时的电压值，10=π得U m =10V而交流电压表的示数反映的是有效值故U=m U 21= 由功率关系P=RU 2和R U P 2120 得 所求直流电压的值U 0=21U=m U 21=5V 一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动.线圈匝数n=100.穿过每匝线圈的磁通量φ随时间按正弦规律变化，如图所示.发电机内阻r=，外电阻R=95omega ，.已知感应电动势的最大值E m =nφm ω，其中φm 为穿过每匝线圈磁通量的最大值.求串联在外电路的交流电流表(内阻不计)的读数.答案：解：由题中可知感应电动势的最大值：E m =nωφm ①设线圈在磁场中转动的周期为T ，则有ω=T2π② 根据欧姆定律，电路中电流的最大值为 I m =rR E m +③ 设交流电流表的读数为I ，它是有效值，则 I=m I 21④ 由题中的φ-t 图线可读出：φm =×10-2Wb T=×10-2s解以上各式，并代人数据得I=1.4A发电机转子是匝数n=100，边长L=20cm 的正方形线圈，其置于磁感应强度B=的匀强磁场中，绕着垂直磁场方向的轴以ω=100π(rad／s)的角速度转动，当转到线圈平面与磁场方向垂直时开始计时.线圈的电阻r=1omega ，外电路电阻R=99omega.试求：(1)写出交变电流瞬时值表达式；(2)外电阻上消耗的功率；(3)从计时开始，线圈转过3π过程中，通过外电阻的电荷量是多少 答案：解：(1)电动势的最大值：E m =nBωL 2=200π=628(V)根据闭合电路欧姆定律得I m =rR E m +=6.28A 故交变电流瞬时值表达式：i=πt(2)电流的有效值I=m I 21 由P=I 2R 得外电阻上的消耗功率： P=(m I 21)2R=×103W (3)从计时开始到线圈转过3π过程中，平均感应电动势由E=n t ∆∆Φ得 =E t2BL n t cos60n 2m m ∆•=∆︒Φ-Φ 平均电流：=+=rR E I =nB 2L 2／2(R+r)·Δt通过外电阻的电荷量：q=I ·Δt=()=+r R 2L nB 225×10-3C电感和电容对交变电流的影响一、选择题(每题5分，共50分)关于电感对交变电流的影响，下列说法中正确的是A.电感不能通直流电流，只能通交变电流B.电感对各种不同频率的交变电流的阻碍作用相同C.同一只电感线圈对频率低的交变电流的阻碍较小D.同一只电感线圈对频率高的交变电流的阻碍较小.答案：C如图所示，白炽灯和电容器串联后接在交变电源的两端，当交变电源的频率增加时A.电容器电容增大B.电容器电容减小C.电灯变暗D.电灯变亮答案：D两个相同的灯泡L 1和L 2，分别与两个相同的电容器C 1和C 2连接，如图所示.图中甲电路两端加恒定电压U 1，乙电路两端加最大值的正弦交变电压U 2，则此两灯的发光情况是灯比L2灯亮灯发光，L2灯不发光灯不发光，L2灯发光 D.两灯亮度相同答案：C如图所示的交流电路中，如果电源电动势的最大值不变，交流电的频率增大时，可以观察到三盏电灯亮度的变化情况是、L2、L3亮度都不变变暗，L2不变、L3变亮变暗、L2变亮、L3不变变亮、L2变暗、L3不变答案：C下列关于低频扼流圈和高频扼流圈的阻碍作用的说法中，正确的有A.低频扼流圈对低频交流电有很大的阻碍作用，对高频交流电的阻碍作用就更大B.低频扼流圈对低频交流电有很大的阻碍作用，对高频交流电的阻碍作用就较小C.高频扼流圈对高频交流电有很大的阻碍作用，对低频交流电的阻碍作用就更大D.高频扼流圈对高频交流电有很大的阻碍作用，对低频交流电的阻碍作用就较小答案：AD如图所示，某电子电路的输入端输入电流既有直流成分，又有交流低频成分和交流高频成分.若通过该电路只把交流的低频成分输送到下一级，那么关于该电路中各器件的作用，下列说法中正确的有在此的功能为通直流，阻交流，叫高频扼流圈在此的功能为通交流，隔直流，叫隔直电容在此的功能为通高频、阻低频，叫做高频旁路电容D.上述说法都不对答案：BC对电容器能通交变电流的原因，下列说法中正确的有A.当电容器接到交流电源上时，因为有自由电荷通过电容器，电路中才有交变电流B.当电容器接到交流电源上时，电容器交替进行充电和放电，电路中才有交变电流C.在有电容器的交流电路中，没有电荷定向移动D.在有电容器的交流电路中，没有电荷通过电容器答案：BD如图所示为某电器中电路的一部分，当输入有直流成分、交流低频成分和交流高频成分的电流后，在其输出端得到可调大小的交流低频成分，那么有关各元器件的作用的说法中，正确的有为高频旁路电容器，交流高频成分被该电容器短路为滑动变阻器，它的滑动片上下移动可以改变输出端电压的大小为隔直电容器，交流低频成分通过该电容输出的电容较大、C2的电容较小答案：ABC如图所示，开关S与直流恒定电源接通时，L1、L2两灯泡的亮度相同，若将S与交变电源接通和L2两灯泡亮度仍相同比L2更亮些比L2更暗些D.若交变电源电压的有效值与直流电压相同，两灯与原来一样亮答案：B如图所示，L1、L2为两个相同的灯泡，开关S接通恒定直流电源时，灯泡L1发光，L2不亮，后将S与有效值和直流电压相同的交变电源接通，这时A，L2比L1更亮些比L1更暗些仍然不亮DL2可能和L1一样亮答案：D二、填空题(每空5分，共25分)如左图所示电路，一电感线圈和一个"220V40W"的灯泡串联，电路两端接在220V的交变电路中，如果将电感线圈的铁芯抽去，则灯泡的发光情况是________.如右图所示的电路中，一个电容器和一个灯泡串联，接在交变电路中，灯泡恰能正常发光，若将电容器两板间距离增大些，则灯泡的发光情况是________.答案：变亮、变暗两只完全相同的灯泡L1和L2分别与相同的电感串联，组成如图所示的甲、乙两个相同的部分电路.现在甲电路两端加恒定电压U，L1灯发光；而在乙电路两端加最大电压为2U，的正弦交变电压，L2灯也发光.比较两灯的明暗程度，是L1灯的亮度________L2灯亮度.(填“大于”、“等于”、“小于”)答案：大于如图所示电路，当在a、b两端加上直流电压时，L1正常发光，L2不亮；当a、b两端加上同样电压的交变电流时，L1发光亮度变暗，而L2正常发光.则A、B分别为________和________.答案：电感线圈、电容器三、计算题(共25分)(12分)如图所示是常用电器中电源部分的滤波装置，当输入端输入含有直流成分、交流高频成分和交流低频成分的电流后，能在输出端得到稳定的直流电，试分析其工作原理及各电容和电感的作用.答案：当含有多种成分的电流输入到C 1两端时，由于C 1通交流、隔直流的功能，电流中的交流成分被衰减，而L 有通直流、阻交流的功能，就只有直流成分的电流通过L ，到C 2两端时，C 2进一步滤除电流中的残余交流成分，这样输出端得到的就是稳定的直流电.(13分)如图所示的电路，电源电压U=20sin314t(V)，设二极管正向电阻为零，反向电阻为无限大，负载R=20omega ，若其中一个二极管断路，求R 中消耗的功率.答案：解：图示电路中其中一个二极管断路相当于半波整流，在导电的半周期的功率为P 1=I 2R=R R U 212I 2m 2m •⎪⎭⎫ ⎝⎛=⎪⎭⎫ ⎝⎛=10W 而在截止的半周期内的功率P 2=0故一个周期内，电阻R 上消耗的功率为：()21P P 21P +==5W 变压器一、选择题(每题5分，共50分)对于理想变压器，下列说法中正确的是A.原线圈的输入功率随着副线圈的输出功率增大而增大B.原线圈的输入电流随着副线圈的输出电流增大而增大C.原线圈的电压不随副线圈的输出电流变化而变化D.当副线圈的电流为零时，原线圈的电压也为零答案：ABC如图所示，理想变压器原副线圈匝数之比n 1：n 2=4：1，当导体棒L 在匀强磁场中向左做匀速直线运动时，电流表A 1的示数12mA ，则电流表A 2的示数为D.与负载R 的值有关答案：B如图所示，一个理想变压器，初、次级线圈匝数比为10：1，把初级线圈接入U=2202sin100πtV 的交流电源，那么A.用交流电压表测量次级输出电压为2202VB.次级交流电的频率为100HzC.次级接入R=22omega 的电阻，则初级线圈的电流为1AD.次级接入，R=22omega 的负载，则变压器的输入功率为22W答案：D将输入为220V，输出为6V的变压器，改绕成输出为30V的变压器.若副线圈原来的匝数为30匝，原线圈匝数不变，则副线圈应增加的匝数是匝匝匝匝答案：B如图所示，在绕制变压器时，某人将两个线圈绕在图示变压器铁芯的左右两个臂上，当通以交流电时，每个线圈产生的磁通量都只有一半通过另一个线圈，另一半通过中间臂，已知线圈1、2的匝数比n1：n2=2：1，在不接负载的情况下A.当线圈1输入电压220V时，线圈2输出电压为110VB.当线圈1输入电压220V时，线圈2输出电压为55VC.当线圈2输入电压110V时，线圈1输出电压为220VD.当线圈2输入电压110V时，线圈1输出电压为110V答案：BD使用理想变压器给总电阻为R的电路供电，变压器输入电压保持一定时，下列各项措施中，可以使变压器的输入功率一定增加的是A.副线圈匝数和负载R不变，增加变压器原线圈匝数B.原线圈匝数和负载R不变，增加变压器副线圈匝数C.原、副线圈匝数不变，增加负载R的阻值D.增加负载R的阻值和原线圈匝数，副线圈匝数减少答案：B如图所示的含有变压器的交流电路中，A1、A2都是交流电流表，在开关S从闭合到断开的过程中，A1、A2电流表的读数I1和I2的变化情况是变大，I2变小变小，I2变大、I2都变小、I2都变大答案：C一理想变压器，原副线圈的匝数比n1：n2=1：2，电源电压u=2202sinωtV，原线圈电路中接人一熔断电流I0=1A的保险丝，副线圈中接人一可变电阻R，如图所示，为了使保险丝不致熔断，调节R时，其阻值最低不能小于2，2答案：C如图所示，理想变压器的副线圈上通过输电线接两个相同的灯泡L1和L2，输电线的等效电阻为R开始时，开关S断开.当S接通时，以下说法中正确的是A.副线圈两端M 、N 的输出电压减小B.副线圈输电线等效电阻R 上的电压降增大C.通过灯泡L 1的电流减小D.原线圈中的电流增大答案：BCD如图所示，四个相同的电灯与理想自耦变压器连接，当接上交流电源后，四个电灯均正常发光，则初级与次级的电压之比U 1：U 2为：1 ：1：1 ：1答案：C二、填空题(每空4分，共24分)一台调压器原线圈匝数为3600匝，当电路电压降为180V 时，副线圈要想得到220V 的电压时，应将副线圈的匝数调整为________匝；若此时用电器的工作电流为0.9A ，则原线圈中的电流为________A答案：4400，如图所示为一理想变压器，原副线圈的匝数比n 1：n 2=4：1，原线圈回路中的电阻A 与副线圈回路中的负载电阻B 的阻值相等.a 、b 端加一定交流电压后，两电阻消耗功率之比P A ：P B =________.两电阻端电压之比U A ：U B =________.答案：1：161：4如图所示为理想变压器供电示意图，A 为与原线圈串联的灯泡，A 1、A 2为副线圈的负载，当闭合开关S 后(不考虑温度对灯丝电阻的影响)，各灯泡亮度的变化情况是A 1________，A 2________.(填“变亮”、“变暗”或“不变”)答案：变亮、变亮三、计算题(每题13分，共26分)如图所示，一理想变压器上绕有A 、B 、C 三个线圈，匝数比n A ：n B ：n C =4：2：1，在副线圈B 和C 的两端各接一个相同的电阻R ，当原线圈A 与交变电源连接时，交变电流表A 2的示数为I 0，则交变电流表A 1的示数为多少答案：解：由C B C B n n U U =2可得U C =21U B ，I c =21I 0 对于理想变压器有P 1=P 2+P 3，即I A U A =I 0U B +I C U c所以I A =⎪⎭⎫ ⎝⎛•+=+0A C0A B C A C 0C B I 21n n I n n I U U I U U 解得结果为I A =5I 0／8一单相变压器原副线圈匝数比为20：1，原线圈两端电压U 1=220V ，副线圈电阻r 2=1omega ，负载电阻R=19omega.求副线圈输出电压U 2、原线圈输人功率P 1及变压器的效率.答案：解.由2121n n E E =得E 2=11V 由E 2=U 2+I 2r 2=I 2(R+r 2)得I 2=22r R E +=0.55A 则U 2=I 2R= I 1=212I n n =0.028A 原线圈的输入功率为P 1=I 1U 1=输出功率为：P 2=I 2U 2= 变压器的效率为：η=12P P ×100％=95％ 电能的输送一、送择题(每题5分，共50分)远距离输送交流电都采用高压输电.我国正在研究用比330kV 高得多的电压进行输电.采用高压输电的优点是A.可节省输电线的铜材料B.可根据需要调节交流电的频率C.可减少输电线上的能量损失D.可加快输电的速度答案：AC某发电厂原来用11kV 的交流电压输电，后来改用升压变压器将电压升高到220kV 输电，输送的电功率都是P ，若输电线路的电阻为R ，则下列说法中正确的是A.根据公式，I=P ／U ，提高电压后输电线上的电流降为原来的1／20B.根据公式I=U ／R ，提高电压后输电线上的电流增为原来的20倍C.根据公式P=I 2R ，提高电压后输电线上的功率损耗减为原来的1／400D.根据公式P=U 2／R ，提高电压后输电线上的功率损耗将增大为原来的400倍答案：AC如图所示，理想变压器的原线圈接高电压，降压后通过一段电阻不可忽略的线路接用电器.S 原来闭合，且R 1=R 2.现将S 断开，那么交流电压表的示数U ，交流电流表的示数I 和用电器R 1上的功率P 1将分别是增大，I 增大，P 1增大增大，I 减小，P 1增大减小，I 减小，P 1减小减小，I 增大，P 1减小答案：B一小水电站，输出的电功率为20kW ，输电线总电阻为，如果先用400V 电压输送，后又改用2000V 电压输送，则输送电压提高后，输电导线上损失的电功率的变化情况是A.减少50WB.减少1200WC.减少×106WD.增大×106W 答案：B输电线的电阻共计r ，输送的电功率是P ，用电压U 送电，则用户能得到的电功率为B.r U P P 2⎪⎭⎫ ⎝⎛-C.r U P 2-D.r U P 2⎪⎭⎫ ⎝⎛ 答案：B某发电厂发电机的输出电压为U 1，发电厂至学校的输电导线总电阻为R ，通过导线的电流为I ，学校得到的电压为U 2，则输电导线上损耗的功率可表示为 A.R U 21 B.()R U U 221- (U 1-U 2)答案：BCD某用电器距离供电电源L ，线路上的电流为I ，若要求线路上的电压降不超过U ，已知输电导线的电阻率为ρ，那么该输电导线的横截面积的最小值是 A.U lI ρ ρ C.U lI 2ρ D.ρI 2UL 答案：C分别用1100V 和22000V 的电压输电，若输送的电功率相同，导线的材料和送电距离也相同，则当两次输电损失的电功率相等时，两次所用导线的横截面积之比为：20 ：1 ：400 ：1答案：D发电机的端电压为250V ，输出功率为10kW ，输电线电阻为5omega ，远距离输电时A.不采用高压输电，终端用户电压一定达220VB.用高压输电，输电线损失功率5％，终端用户电压为C.用高压输电，终端得到220V 电压，输电线损失不多于5％时，所用升压和降压变压器匝数比分别为1：4和5：1D.用10000V 高压输电，输电线损失为％答案：D在电能输送的电功率一定时，输电线上损失的功率A.与输送电压的平方成正比B.与输送电压的平方成反比C.与输送电流成正比D.与输送电流的平方成正比答案：BD二、填空题(每空6分，共24分)用10kV 高压输送电功率为100kW 的交流电，在输电线上损失2％的电功率，输电线的总电阻为________omega ；如改用5kV 电压输送100kW 的交流电，输电线上损失的电功率为________kW.答案：20，8从甲地通过某输电线向乙地输送×105kW 电功率，如果用×103V 电压送电，输电线上损失的电功率为×l02kW;如果改用×l05V 电压送电，输电线上损失的电功率为________kW ，若要求两次损失的电功率相同，则两次所用导线的横截面积之比为S 1：S 2=________.答案：1，400：1三、计算题(每题13分，共26分)一台交流发电机的输出功率为50kW ，输出电压为240V ，输电线总电阻R=30omega ，允许损失功率为输出功率的6％，为满足用电需求，则该输电线路所用的理想的升压、降压变压器的匝数比各是多少能使多少盏“220V100W"的电灯正常发光答案：解；按设计要求ΔP 线=ηP 输=6％×50kW=3kW 得输电线中电流I 2=R P 线∆=10A升压变压器的输出电压：U 2=2I P 输=5kV 升压变压器原，副线圈匝数比：12565000240U U n n 2121===输电线损失电压：ΔU 线=I 2R=300V降压变压器的输入电压U'1=U 2-ΔU 线=5000—300=4700V 降压变压器原副线圈匝数比：112352204700U''U n'n'2121=== 降压变压器的输人功率P'输=P 输-ΔP 线=50-3=47kW每盏电灯正常发光时的功率P 灯=100w所以能使电灯正常发光的盏数：N=1001047P P 3⨯=灯输=470盏 利用太阳电池这个能量转换器件将辐射能转变为电能的系统又称光伏发电系统.光 伏发电系统的直流供电方式有其局限性，绝大多数光伏发电系统均采用交流供电方式. 将直流电变为交流电的装置称为逆变器.(1)用逆变器将直流电变为交流电进行供电有哪些好处请简要回答.(2)有一台内阻为1omega 的太阳能发电机，供给一个学校照明用电，如图所示，升压变压器匝数比为1：4，降压变压器的匝数比为4：1，输电线的总电阻R=4omega ，全校共22个班，每班有"220V40W"灯6盏，若全部电灯正常发光，则①发电机输出功率多大②发电机电动势多大③输电效率多少④若使灯数减半并正常发光，发电机输出功率是否减半答案：解：(1)可以改变电压的大小以适应不同的需要；通过升压、降压在远距离输送电中减少电能在输电线上的损耗，提高供电效率.所以用逆变器将直流电变为交流电，可以扩大发电系统的利用率.(2)①发电机的输出功率：P 出=nP 灯+22I R而I 2=灯nI I 41413= 所以，P 出=22×6×40+2422040622⎪⎭⎫ ⎝⎛⨯⨯⨯×4=5425W ②E=U 1+I 1r ，r 为发电机内阻，U 1=41U 2 U 2=4U 3+I 2R=4×220+6×4=904V；I 1=4I 2所以，E=4904+4×6×1=250V ③η=出灯出用P P P P ==97%。

交变电流练习题1、交变电流通过一段长直导线时，电流为I ，如果把这根长直导线绕成线圈，再接入原电路，通过线圈的电流为I ’，则（ ） A 、I ’>I B 、I ’<I C 、I ’=I D 、无法比较2、如图，交流电源的电压有效值跟直流电源的电压相等，当将双刀双掷开关接到直流电源上时，灯泡的实际功率为P 1，而将双刀双掷开关接到交流电源上时，灯泡的实际功率为P 2，则（ ）A 、P 1=P 2B 、P 1>P 2C 、P 1<P 2D 、无法比较3、如图，白炽灯和电容器串联后接在交流电源的两端，当交流电源的频率增加时（ ） A 、电容器电容增加 B 、电容器电容减少C 、电灯变暗D 、电灯变亮4、如图，a 、b 两端连接的交流电源既含高频交流，又含低频电流；L 是一个25mH 的高频扼流圈，C 是一个100pF 的电容器，R 是负载电阻。

下列说法正确的是（ ）A 、L 的作用是“通低频，阻高频”B 、C 的作用是“通交流，隔直流” C 、C 的作用是“通高频，阻低频”D 、通过R 的电流中，低频交流所占的百分比远大于高频交流所占的百分比5、如图，在频率为f 的交流电流电路中，把开关S 依次分别接通R 、C 、L 支路，这时通过各支路电流的有效值相等。

若将交变电流的频率提高到2f ，维持其他条件不变，则下列几种情况不正确的是（ ） A 、通过R 的电流有效值不变B 、通过C 的电流有效值变大C 、通过L 的电流有效值变小D 、通过R 、C 、L 的电流有效值都不变6、如图，u 是有效值为220V 的交流电源，C 是电容器，R 是电阻，关于交流电压表的示数，下列说法正确的是（ ）A 、等于220VB 、大于220VC 、小于220VD 、等于07、如图，L 为电感线圈，R 为灯泡，电流表与电压表均为理想电表，交流电源的电压V t u )100sin(2220π=。

若保持电压的有效值不变，只将电源的频率改为100Hz ，下列说法正确的是（ ）A 、电流表示数增大B 、电压表示数增大C 、灯泡变暗D 、灯泡变亮8、如图所示,变压器输入交变电压 一定,两个副线圈的匝 C SL － ＋a b L C R S LR C V C R u u LR A V数为和,当把一电阻先后接在间和间时,安培表的示数分别为和，则：为（）A、:B、:C、：D、:9、在某交流电路中,有一正在工作的变压器,原副线圈匝数分别为=600,=120,电源电压=220V，原线圈中串联一个0.2A的保险丝,为了保证保险丝不被烧坏,则( )A、负载功率不超过44wB、副线圈电流最大值不能超过1AC、副线圈电流有效值不能超过1AD、副线圈电流有效值不能超过0.2A10、如图所示,一理想变压器的原副线圈分别由双线圈ab和cd（匝数都为）、ef和gh（匝数都为）组成，用和表示输入电流和电压，和表示输出电流和电压．在下列四种连接法中，符合关系；的有A、a与c相连；b与d相连作为输入端；e与g相连、f与h相连作为输出端．B、a与c相连；b与d相连作为输入端；f与g相连、以e、h为输出端．C、b与c相连；以a与d为输入端；f与g相连，以e、h为输出端．D、b与c相连；以a、d为输入端；e与g相连、f与h相连作为输出端．11、如图所示，理想变压器和三个定值电阻、和接在交流电源上，=，若、和上的电功率相等，则：=________,变压器原、副线圈的匝数比为__________.12、一台理想变压器原、副线圈匝数比为10：1，原线圈接=100sin100πt V的交变电压，副线圈两端用导线接规格为“6V，12W”的小灯，已知导线总电阻=0.5Ω,试求：副线圈应接几盏小灯？这些小灯又如何连接才能使这些小灯都正常发光？实际应用题：如图所示电路是一个半波整流电源的电路图，其中二极管起到的作用是将AB端输入的交流电流变为直流电流，这种直流电流的波形是一种脉冲波，输出电压的波动幅度比较大，为了得到比较稳定的直流电压，在电源电路中引入了一段π形滤波电路，它由两个电容器和一个电感线圈组成，请分析该电路中电容和电感线圈在电路中的作用．。

t4 20 0.01-3 20.02 0.03 0.04i/Aab cdψO`ORB1.正弦式交变电流电动势的最大值ωNBSEm=2.正弦式交变电流电动势的表达式从线圈转至中性面开始计时tNBSeωωsin=从转至平行磁感线开始计时tNBSeωωcos=3.正弦式交变电流电动势的有效值：2mEE=平均值：tNE∆∆Φ=例1.如图表示一交变电流的电流随时间而变化的图象，此交变电流的有效值（）A.5 2 AB.5AC．3.5 2 A D.3.5A例2.如图所示为一正弦交变电流通过一电子元件后的波形图，则下列说法正确的是（）A．这也是一种交变电流B．电流的变化周期是0.02 sC．电流的变化周期是0.01 sD．电流通过100Ω的电阻时，1 s内产生热量为200 J例3.若6A直流电流通过电阻R时，t秒内产生的热量为Q，现让一正弦交变电流通过电阻R，若t秒内产生的热量也为Q/4，则该交变电流的最大值为（）例4.如图表示两种电压的波形，其中图甲表示电压按正弦规律变化，下列说法正确的是（）A．图甲表示交流电，图乙表示直流电B．两种电压的有效值都是311 VC．图甲所示电压的瞬时值表达式为u=220sin（100πt）D．以上说法都不对例5.如图，矩形线圈面积为s，匝数为N，线圈电阻为r，在磁感强度为B的匀强磁场中绕OO`轴以角速度ω匀速转动，外电路电阻为R求：⑴.写出线圈在转动中产生的电动势的最大值表达式；⑵.如果线圈从图示位置开始计时，写出电动势的瞬时表达式；⑶.当线圈由图示位置转过900的过程中，电阻R上所产生的热量；⑷.当线圈由图示位置转过600的过程中，通过电阻R的电荷量。

1.交流发电机在工作时电动势为e= E m sinωt ，若将发电机的转速提高一倍，同时将电枢所围面积减少一半，其它条件不变，则电动势为（）A．e= E m sin（ωt/2） B．e= 2E m sin（ωt/2）C．e= E m sin2ωt D．e= E m/2 sin2ωt2.一电热器接在10v的电源（恒定，不计内阻）上，产生的热功率为P,把它改接到另一正弦交变电路中，要使产生的热功率为原来的一半，如果忽略电阻值随温度的变化，则该交变电流的电压的最大值为等于（）A．5v B．14vC．7.1v D．10v3．将阻值为5Ω的电阻接到内阻不计的交流电源上，电源电动势随时间变化的规律如图所示。

2024全国高考真题物理汇编交变电流章节综合一、单选题 1．（2024湖北高考真题）在如图所示电路中接入正弦交流电，灯泡1L 的电阻是灯泡2L 的2倍。

假设两个二极管正向电阻为0、反向电阻无穷大。

闭合开关S ，灯泡1L 、2L 的电功率之比12:P P 为（ ）A ．2︰1B ．1︰1C ．1︰2D ．1︰42．（2024浙江高考真题）理想变压器的原线圈通过a 或b 与频率为f 、电压为u 的交流电源连接，副线圈接有三个支路、如图所示。

当S 接a 时，三个灯泡均发光，若（ ）A ．电容C 增大，L 1灯泡变亮B ．频率f 增大，L 2灯泡变亮C ．R G 上光照增强，L 3灯泡变暗D ．S 接到b 时，三个泡均变暗3．（2024北京高考真题）如图甲所示，理想变压器原线圈接在正弦式交流电源上，输入电压u 随时间t 变化的图像如图乙所示，副线圈接规格为“6V ，3W”的灯泡。

若灯泡正常发光，下列说法正确的是（ ）A ．原线圈两端电压的有效值为B ．副线圈中电流的有效值为0.5AC ．原、副线圈匝数之比为1∶4D ．原线圈的输入功率为12W4．（2024广东高考真题）将阻值为50 的电阻接在正弦式交流电源上。

电阻两端电压随时间的变化规律如图所示。

下列说法正确的是（ ）A ．该交流电的频率为100HzB ．通过电阻电流的峰值为0.2AC ．电阻在1秒内消耗的电能为1JD ．电阻两端电压表达式为π)V u t =5．（2024湖南高考真题）根据国家能源局统计，截止到2023年9月，我国风电装机4亿千瓦，连续13年居世界第一位，湖南在国内风电设备制造领域居于领先地位。

某实验小组模拟风力发电厂输电网络供电的装置如图所示。

已知发电机转子以角速度ω匀速转动，升、降压变压器均为理想变压器，输电线路上的总电阻可简化为一个定值电阻0R 。

当用户端接一个定值电阻R 时，0R 上消耗的功率为P 。

不计其余电阻，下列说法正确的是（ ）A ．风速增加，若转子角速度增加一倍，则0R 上消耗的功率为4PB ．输电线路距离增加，若0R 阻值增加一倍，则0R 消耗的功率为4PC ．若升压变压器的副线圈匝数增加一倍，则0R 上消耗的功率为8PD ．若在用户端再并联一个完全相同的电阻R ，则0R 上消耗的功率为6P6．（2024山东高考真题）如图甲所示，在-d ≤x ≤d ，-d ≤y ≤d 的区域中存在垂直Oxy 平面向里、磁感应强度大小为B 的匀强磁场（用阴影表示磁场的区域），边长为2d 的正方形线圈与磁场边界重合。
