YDC智能电力监测仪说明书
- 格式:docx
- 大小:53.55 KB
- 文档页数:33
一. 概述YD2020-C智能电力监测仪(以下简称:YD2020-C)是一种具有可编程功能、自动化测量、LCD显示、电能累加、数字通讯等功能为一体的智能三相综合电力参数监测仪表。
它将三相交流电量按线性关系转换为规格化的数字量。
它集数字化、智能化、网络化于一身,使测量过程及数据分析处理实现自动化,减少人为失误,能够全面替代电量变送器、电度表、数显仪表、数据采集器等仪器,是组成电气自动化系统的理想产品。
其结构紧凑、电路先进、测量功能强大,是对传统仪表的革命性设计。
YD2020-C可广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及调度系统。
二. 功能♦测量功能多YD2020-C功能强大,它集合了电量变送器、数字式电度表、数显表、数据采集器、记录分析仪、RTU等仪器的部分或全部功能。
测量功能包括:一条三相四线制回路或其它任何线制的全部相电压/线电压(V)、电流(I)、功率(P、Q、S)、电能(Wh、Qh)、功率因数(PF),频率(F)及零序电流(I)的功能。
♦中、英文显示YD2020-C采用LCD大屏幕液晶显示,中、英文两套界面可转换,非常适合中国国情。
显示器采用人的眼睛感觉比较自然、舒适的黄绿色背光。
同时可显示多达4个参数,并能通过手动或自动设定,按顺序读出超过30个参数。
♦标准规约、轻松组网YD2020-C为了满足未来测量仪表的环境,备有RS-485串行口(或RS-232),允许连接开放式结构的局域网络。
应用Modbus 通讯规约,在PC 或数据采集系统上运行的软件,能提供一个对于工厂、电厂、工业和建筑物的服务的简单、实用的电量管理方案。
♦自动稳零具有自动校准零点,克服零点随时间和温度的漂移。
实现所有参数的零点免调,提高了仪表的整体测量精度,提高了系统的整体稳定性,简化了校准流程。
♦极宽的动态输入范围YD2020-C采用量程自动切换技术,提供5~120V/600V的电压输入量程,0~1A/5A电流输入量程,能自动适用于各种测量系统,无需任何硬件和软件的调整。
智能电力监测仪使用说明书PMAC9900智能电力监测仪使用说明书江苏无线电厂有限公司PMAC9900智能电力监测仪使用说明目录第一章简介 ........................................................................... ................................................. 2第二章安装 ........................................................................... ................................................. 32.1 安装环境、尺寸及要求 ........................................................................... .................... 3 2.2 PT和CT的选择 ........................................................................... ................................. 3 2.3 PT和CT的连接 ........................................................................... ................................. 3 2.4 接地 ........................................................................... .................................................... 3 2.5 三相星型(Y)系统连接 ........................................................................... .................. 3 2.6 三相△形(DELTA)系统的连接 ........................................................................... ...... 8 2.7 通讯连接 ....................................................................................................................... 9 2.8 精度 ........................................................................... ................................................. 12 2.9 现场安装与维护 ........................................................................... ............................. 12第三章基本操作............................................................................ .................................... 133.1 开机 ........................................................................... ................................................. 13 3.2 显示模式 ........................................................................... ......................................... 133.2.1 概述 ........................................................................... ...................................... 133.2.2 “相序”键 ........................................................................... .......................... 14 3.2.3 相显示 ........................................................................... .................................. 143.2.4 “功能”键 ........................................................................... .......................... 15 3.2.5 电能参数显示 ........................................................................... ...................... 16 3.3 编程模式 ........................................................................... ......................................... 173.3.1 编程步骤 ........................................................................... .............................. 17 3.3.2 操作参数的描述 ........................................................................... .................. 18 3.3.3 选择直接输入或PT输入和定置PT电压量程 ............................................. 22 3.3.4 设置电流(AMPS)量程 ........................................................................... .......... 22 3.3.5 设置电压模式 ........................................................................... ...................... 23 3.3.6 显示格式 ......................................................................................................... 23 3.3.7 调节显示对比度 ........................................................................... .................. 23 3.3.8 设置通讯参数 ........................................................................... ...................... 23 3.3.9 清除和复位功能 ........................................................................... .................. 23 3.3.10重新设定密码 ........................................................................... ..................... 23 3.3.11定值越限设置 ........................................................................... ..................... 23第四章定值越限............................................................................ .................................... 244.1 概述 ........................................................................... ................................................. 24 4.2 参数设定 ........................................................................... ......................................... 24 4.3 限值设定注意事项 ........................................................................... ......................... 25第五章通讯 ........................................................................... .............................................. 25第六章故障信息............................................................................ .................................... 26附录A PMAC9900 机械尺寸和安装尺寸................................................................. 27附录B PMAC9900技术指标............................................................................ .............. 291PMAC9900标准电力监控仪使用说明第一章简介PMAC9900标准电力监测仪是基于16位单片机的、直接交流采样的三相电量测量仪表。
电力监测设备操作说明书操作说明书一、简介电力监测设备是一种用于监测电力系统中各项参数和状态的设备,能够提供准确的电力信息,并帮助用户分析和管理电力系统的运行情况。
本操作说明书将详细介绍电力监测设备的使用方法和注意事项。
二、设备描述1. 外观电力监测设备外观简洁大方,采用黑色塑料材质制造,配有液晶显示屏和按键操作界面。
2. 功能电力监测设备具备以下功能:- 实时监测电压、电流、功率等电力参数;- 记录历史数据,并生成相应的报表;- 报警功能,能够及时提醒用户发生异常情况;- 支持远程监控和数据传输。
三、操作步骤1. 连接电源将电力监测设备与稳定的电源连接,并确保电源线路接触良好,避免电力监测设备工作不稳定或损坏。
2. 连接传感器根据需要,选择合适的传感器并连接至电力监测设备的相关接口,确保连接稳固可靠。
3. 打开电源打开电力监测设备的电源开关,此时设备将进入待机状态。
4. 设置参数按照实际需求,通过按键操作界面,进入设备设置界面,设置合适的监测参数和报警阈值。
参数设置完成后,保存并退出设置界面。
5. 监测数据显示在启动设备后,电力监测设备将开始实时监测电力系统的各项参数,并将其显示在液晶屏上。
用户可通过界面上的切换按钮查看不同的参数信息。
6. 记录和数据传输电力监测设备能够实时记录电力系统各项参数的历史数据,并根据用户的需求生成相应的报表。
用户可通过设备的USB接口或者网络接口将数据传输至计算机进行进一步分析和管理。
7. 异常报警处理当电力系统发生异常情况时,电力监测设备将通过声音、灯光或者界面上的提示信息进行报警。
用户应及时采取相应的措施,排除故障或调整电力系统的运行状态。
8. 关闭电源当不再使用电力监测设备时,应先关闭设备的电源开关,再将电源线从电源插座上拔出。
四、注意事项1. 使用环境请将电力监测设备放置在通风良好、温度适宜、湿度适中、无腐蚀性气体的环境中,并避免阳光直射、雨淋和严重的震动。
系统安装找到电气电力监控系统目录下的setup文件夹,如图1所示。
找到setup文件夹中的_Setup或_Setupx64,如果操作系统是32位的windows系统,请双击_Setup,如果操作系统是64位的windows系统,请双击_Setup64,如图2与图3所示。
双击_Setup或_Setupx64批处理文件之前,请把操作系统的杀毒软件退出。
图1所示电气电力监控系统文件夹图2所示_Setup与_Setupx64批处理文件二、系统运行2.1、界面说明正中间的是监测系统由AutoImg.exe生成的主画面。
点击右下角的打开以下窗口可以看到最近发生的事件上方的工具栏按钮分别为:登入,某些操作需要用户登陆才能进行登出打印主画面查看实时通讯帧,用来查看与通讯机通讯的报文。
查看最近发生的时间,同分别为查看遥测、遥信、电度表,各遥测、遥信、电度会实时更新到各表上查看历史事件,即运行程序目录下的ViewEvent.exe启动图形工具制作页面,即运行程序目录下的AutoImg.exe启动数据库系统数据,即运行程序目录下的ViewDb.exe启动报表系统制作各类报表,即打开程序目录下的report.xls数据展示,即运行程序目录下的ViewData.exe用户管理,设置各用户的权限键盘快捷键定义添加或删除外部模块切换监测系统主画面上一页面下一页面回到主画面系统参数配置关于推出监测系统2.2、后台与通讯机通信设置后台参数点击工具栏上的或点击菜单栏上的”查看/实时通讯”打开以下窗口其中左边的为与通讯机通讯的通道右键通道/修改通道/点击修改UDP通道参数,修改后台与通讯机的通讯参数点击修改UDP通道参数弹出以下窗口其中源端口为后台端口,目的端口为通讯机端口。
本端地址为后台地址,对端地址为通讯机地址。
当捆绑协议为ViewData.dll时,此通道为接收通讯机与保护装置通讯的报文。
当捆绑协议为trdata.dll时,此通道用于传输通讯机的测量数据(如YX、YC)。
电力设备检测工具使用说明书一、前言电力设备检测工具是为了满足电力行业的安全检测需求而设计的一款专业检测工具。
本使用说明书旨在提供电力设备检测工具的正确使用方法,以确保操作人员能够安全高效地使用该工具。
二、产品介绍电力设备检测工具由以下主要部件组成:1. 检测仪器:包括电流表、电压表等主要测试仪器,用于测量电流、电压等参数。
2. 电缆和探头:负责进行电力设备的连接和传递信号。
3. 计算机控制系统:用于控制和处理检测数据,提供数据分析和报告生成等功能。
4. 电源和电池:提供电力设备检测工具所需的电力供应。
三、使用步骤1. 检查仪器和配件的完好性和安全性,确保没有破损或缺陷。
2. 确保电力设备处于停电状态,确保安全操作。
3. 根据需要连接检测仪器和电缆。
4. 打开电源,确保设备供电正常。
5. 处理计算机控制系统,输入测试参数和检测要求。
6. 开始测试,并且观察仪器读数,确保测量结果准确可靠。
7. 收集和记录测试数据,可根据需要生成报告。
8. 测试完成后,关闭电源,断开电缆连接,整理仪器和配件。
四、注意事项1. 在使用电力设备检测工具之前,请仔细阅读和理解本使用说明书,并确保按照正确的步骤进行操作。
2. 在操作过程中,应注意个人安全,避免触摸裸露的电线或金属接口,以防触电事故发生。
3. 在连接和断开电缆时,请确保设备处于停电状态,以免发生电击或其他意外情况。
4. 如遇到异常情况,如仪器故障或不准确的读数,请立即停止使用,并及时联系服务人员进行维修和调整。
5. 请将电力设备检测工具放置在干燥、通风良好的地方,避免过高或过低的温度和湿度对设备造成影响。
6. 在存放和携带电力设备检测工具时,请注意防护和避免碰撞,以免损坏关键部件。
五、维护与保养1. 定期检查仪器和配件的完好性,如发现有损坏或松动的部分,请及时更换或修理。
2. 保持仪器表面的清洁,可使用柔软的布进行擦拭,避免使用化学溶剂或腐蚀性液体。
3. 对电缆和探头进行定期检查,确保连接牢固,信号传输无误。

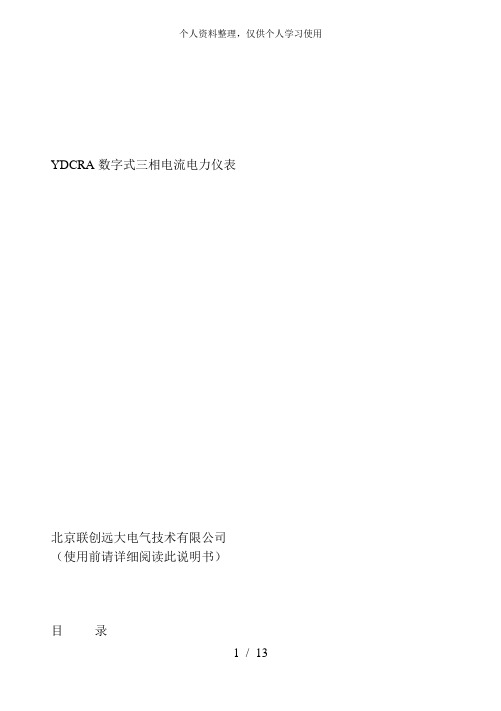

YDCRA数字式三相电流电力仪表北京联创远大电气技术有限公司(使用前请详细阅读此说明书)目录一、产品介绍 (1)二、外形说明及安装 (2)三、操作说明 (4)四、选配功能 (5)五、附录 (7)六、运输与贮藏 (8)七、保修期限及订货说明 (8)一、产品简介1.1概述YDCRA数字式三相电流表是一款用于中低压系统(6—110kV和0.4kV)的智能化装置,具有可编程测量、显示、数字通讯和变送输出等功能的多功能智能电表,其采用大规模集成电路模块化设计,针对电力系统、工业自动化、公用设施、智能型开关柜、楼宇自动化、能源管理系统等的电力监控需求而设计制造。
它能高精度的测量系统的电流参数,精确度符合国家相关技术要求。
使用长寿命、高亮度的LED显示仪表测量参数和电网系统的运行信息;仪表面板带有四个编程按键,用户可现场实现显示切换、仪表参数编程设置,使用方便。
本产品具有多种扩展功能模块可供选择(请在订货时注明):可选配高速RS485通讯接口,采用MODBUS-RTU协议,实现通讯组网;可选配1-4路有源开关量输入,可通过开关量对应LED数码显示查看开关量的状态,可实现本地或远程的开关信号监测输出功能(“遥信”功能);可选配1~2路模拟量4-20mA变送输出功能,通过编程设置可实现三相电流中任意一相(定货时需指定)的模拟量(DC 4-20mA)变送输出功能,模拟量输出的最大负载为300Ω。
本产品可广泛应用于能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、负控系统、开关柜中,具有安装容易、接线简单、维护方便,工程量小、现场可编程设置输入参数、能够完成与业界不同PLC、工业控制计算机通讯软件的组网。
-1-二、外形说明及安装 2.1安装尺寸外型尺寸:98mm×98mm×83mm 开孔尺寸:90mm×90mm 2.2安装方法①在开关柜面板上选择合适的位置开一个90×90mm 的安装孔; ②取出仪表、安装卡;③将仪表插入配电柜的安装孔内;④沿装置的沟槽将安装卡安上并使之挤紧面板。
智能电网设备在线监测使用说明书1. 引言本文档旨在向用户提供智能电网设备在线监测系统的使用说明。
本系统是为了提高电网设备运行状态的监测和维护而设计的一种基于互联网的远程监测平台。
通过本系统,用户可以实时了解电网设备的运行状态并进行及时处理,以确保电网的正常运行和安全。
2. 功能概述智能电网设备在线监测系统提供以下功能:2.1 实时监测用户可以通过系统实时监测电网设备的运行状态。
系统将采集设备的各项参数,例如电压、电流、功率等,并根据预设的阈值进行实时监测。
一旦发现设备运行异常或超出安全范围,系统将及时发出警报通知用户。
2.2 历史记录系统会保存设备的历史数据,用户可以查看设备的历史运行数据。
通过查看历史记录,用户可以分析设备的运行趋势,及时发现问题并进行维护。
2.3 告警通知系统会对设备的异常情况进行监测,并在发现异常时发送告警通知给用户。
用户可以通过手机短信、邮件等方式接收告警通知,以便及时采取措施处理问题。
2.4 远程控制用户可以通过系统对电网设备进行远程控制。
远程控制功能仅限于控制设备的开关状态和设置运行参数等简单操作,以保证设备的安全和稳定运行。
3. 使用步骤3.1 注册账户首次使用系统的用户需要先进行账户注册。
用户需要提供有效的邮箱地址和手机号码进行注册,系统将发送验证码进行验证。
注册成功后,用户将获得一个唯一的用户ID和登录密码,用于登录系统。
3.2 登录系统使用注册的账户信息进行登录,输入正确的用户ID和密码即可登录系统。
登录后,用户将进入系统的主界面。
3.3 设备列表在系统的主界面中,用户可以查看已添加的电网设备列表。
用户可以添加新设备、删除设备或编辑设备信息。
3.4 设备监测选择需要监测的设备,在设备监测界面中,用户可以实时查看设备的各项参数,例如电压、电流、功率等。
系统会根据预设的阈值进行实时监测,并在设备运行异常时发出警报。
3.5 历史记录查看用户可以通过系统的历史记录功能查看设备的历史运行数据。
多功能电力系统监测仪集DFR 、DDR 、PMU 、TWS FL 和A 类PQ 于一身!*• 使用最精确的测量链,包括每周期512个采样的采样频率和电流通道的20位模拟分辨率• 可选行波故障定位,精度为±60米 [±200英尺]• 全固态设备和高可靠性 - 所有数据存储在CompactFlash 上• 高级iQ+客户端-服务器多功能主站软件多功能变电站监控仪,提供先进的故障记录和长时间扰动监控,并配备符合IEEE C37.118 2005规范的相量测量选项;使用行波方法的最准确的故障定位,以及符合IEC 61000-4-30 A 类(版本2.0)的A 类电能质量监测通过单个多功能设备进行综合电力系统监控,以最小的成本最大限度地利用电力网络。
非常适合用于变电站和发电站说明应用DFR = 数字故障记录。
DDR = 动态扰动记录(可选DSM 动态系统监控仪,CSS 连续慢速扫描或DME 动态监控设备)。
PMU = 相量测量单元。
TWS FL = 行波故障定位。
PQ = 电能质量。
多功能电力系统监测仪• 一种灵活的模块化平台,可执行多种不同的电力系统监控功能• 数字故障记录仪 (DFR) 和动态干扰记录仪 (DDR),可选的相量测量单元 (PMU),A 类电能质量 (PQ)和故障定位仪 (FL) - 阻抗可作为标准或TWS FL 的选项,所有这些功能都可集成在这一台设备中。
• 最大限度降低站内的仪器数量,从而降低安装成本• 变电站自动化协议的选项包括:IEC 61850,IEC 60870-5,DNP 和Modbus• 设备选择:9个模拟和32个数字通道 (3U),18个模拟和64个数字通道 (6U),36个模拟和128个数字通道 (6U)集DFR 、DDR 、PMU 、TWS FL 和A 类PQ 于一身!*• 电流通道的20位分辨率 - 低负载电流下的高分辨率,同时仍然可忠实再现故障条件• 每循环512个采样的采样频率(60 Hz 下的30.7 kHz ,或者50 HZ 下的25.6 kHz )- 非常适合用于监测FACT 设备的瞬变• 根据触发活动,记录时长最高可达30秒• 超高精度的输入 – 0.1%电压和0.1%电流 - 满量程• 结合后可为故障和干扰调查提供最准确的数据使用最精确的测量链,包括每循环512个采样的采样频率和电流通道的20位模拟分辨率• 基于阻抗的故障定位是标准配置• 可选择安装TWS 卡,以提供最高精度的双端故障定位• 监测1条或2条线路 - 取决于单元和配置• 对于长度最大1000 km [621英里] 的线路,故障定位精度为±60米 [±200英尺]可选行波故障定位,精度为±60米 [±200英尺]• 监测仪无活动部件,即没有旋转的硬盘驱动器或风扇• 专为提供大于10年的MTBF (平均故障间隔时间)设计• 使用CompactFlash (标配每18个通道4GB ,可选8GB 或16GB )• 专为满足最高变电站EMC 抗扰度要求而设计,并使用Linux 操作系统,以最低的全寿命周期成本提供最可靠的性能全固态设备和高可靠性 - 所有数据存储在CompactFlash 上• 完整的客户端-服务器架构,带有独立的通信管理器模块(可以在笔记本电脑上运行或通过IT 系统拆分)• 非常适合用于有中央服务器、远程客户端和多个通信管理器的大型设施,以分担从不同类型的设备收集数据的负担• 一个主站应用程序来管理所有QUALITROL 变电站监控器仪(包括传统设备),即:IDM+,IDM 和DFR 系列,FL-8,FL-1,TWS 和DSFL 故障定位仪,以及INFORM A PM D-A 和QWAVE 系列电能质量监测仪。
智能电力监测仪安全操作及保养规程智能电力监测仪是一种新型电力监测设备,它可以通过对电网数据进行采集、分析和处理,实现对电力设备的监测、管理和控制。
在日常使用过程中,正确的操作和保养可以保证智能电力监测仪的安全运行和性能稳定。
本文将介绍智能电力监测仪的安全操作及保养规程。
安全操作规程1. 使用前的准备在使用智能电力监测仪之前,应做好以下准备工作:•熟悉设备的外观和功能;•确认设备是否安装正确;•确认设备是否与电源连接稳定、可靠。
2. 启动设备的步骤正确的启动步骤可以保证设备正常启动并避免意外损坏设备,具体操作步骤如下:1.点击电源开关并等待设备启动;2.在设备启动后,检查设备屏幕是否正常显示;3.确保设备与电源连接正常,电源线连接牢固;4.确认设备的电源稳定。
3. 日常操作注意事项在设备正常运行时,应注意以下事项,以确保设备运行稳定、安全:•禁止在不了解设备性能和工作状态的情况下对设备进行任何操作;•禁止私自拆卸设备或进行维修;•禁止用带有腐蚀性的溶液或润滑剂清洗设备;•禁止用尖锐工具对设备进行刮擦或损坏;•禁止让设备接触水、潮湿环境。
4. 停机与关机操作在停止智能电力监测仪运行时,应按以下步骤进行正确的停机和关机操作:1.停机操作:在确认设备正常运行的情况下,按照设备操作手册的步骤进行正确的停机操作;2.关机操作:在完成所有操作后,按照设备操作手册的步骤进行正确的关机操作。
保养规程智能电力监测仪的保养需要定期进行,可以延长其使用寿命并保证设备的性能稳定。
以下是智能电力监测仪的保养规程。
1. 设备保养周期智能电力监测仪的保养周期应按照设备操作手册的要求进行,通常应定期进行以下保养操作:•日常清洁:每日对设备进行清洁,使用干布或纸巾清洁设备表面,清除尘土等杂物;•滤清器更换:根据滤清器的使用寿命进行更换,确保过滤过程中的杂质不会对设备造成影响;•清洗风扇:定期对设备的风扇进行清洗,以保证良好的散热效果。
一. 概述YD2020-C智能电力监测仪(以下简称:YD2020-C)是一种具有可编程功能、自动化测量、LCD显示、电能累加、数字通讯等功能为一体的智能三相综合电力参数监测仪表。
它将三相交流电量按线性关系转换为规格化的数字量。
它集数字化、智能化、网络化于一身,使测量过程及数据分析处理实现自动化,减少人为失误,能够全面替代电量变送器、电度表、数显仪表、数据采集器等仪器,是组成电气自动化系统的理想产品。
其结构紧凑、电路先进、测量功能强大,是对传统仪表的革命性设计。
YD2020-C可广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及调度系统。
二. 功能♦测量功能多YD2020-C功能强大,它集合了电量变送器、数字式电度表、数显表、数据采集器、记录分析仪、RTU等仪器的部分或全部功能。
测量功能包括:一条三相四线制回路或其它任何线制的全部相电压/线电压(V)、电流(I)、功率(P、Q、S)、电能(Wh、Qh)、功率因数(PF),频率(F)及零序电流(I0)的功能。
♦中、英文显示YD2020-C采用LCD大屏幕液晶显示,中、英文两套界面可转换,非常适合中国国情。
显示器采用人的眼睛感觉比较自然、舒适的黄绿色背光。
同时可显示多达4个参数,并能通过手动或自动设定,按顺序读出超过30个参数。
♦标准规约、轻松组网YD2020-C为了满足未来测量仪表的环境,备有RS-485串行口(或RS-232),允许连接开放式结构的局域网络。
应用Modbus 通讯规约,在PC或数据采集系统上运行的软件,能提供一个对于工厂、电厂、工业和建筑物的服务的简单、实用的电量管理方案。
♦自动稳零具有自动校准零点,克服零点随时间和温度的漂移。
实现所有参数的零点免调,提高了仪表的整体测量精度,提高了系统的整体稳定性,简化了校准流程。
♦极宽的动态输入范围YD2020-C采用量程自动切换技术,提供5~120V/600V 的电压输入量程,0~1A/5A电流输入量程,能自动适用于各种测量系统,无需任何硬件和软件的调整。
♦可编程状态设定YD2020-C允许用户对其工作状态“测量系统选择”、“CT、PT变比”、“通讯”、“电能累加复位”等进行更改设定。
♦记忆YD2020-C在电源掉电时,能够记忆所有的设定值、电能累加数值、PT变比、CT变比、波特率、本机地址、测量参数。
♦多种接线方式适用于多种接线方式:三相四线、三相四线平衡负载、三相三线、三相三线平衡负载、一相二线和一相三线。
♦数字化整定所有参数均采用数字化校准,摒弃了常规采用电位器的模拟调整方法,简化了硬件电路,提高了整机的可靠性和稳定性,每个测量参数都可以调整,且不会对其它参数造成影响。
♦故障自动诊断具有故障自动诊断功能,并将结果显示在屏幕上或通过串行口输出。
♦抗电磁干扰能力强完善的电磁兼容性设计,具有极强的抗电磁干扰能力,适合在强电磁干扰的复杂环境中使用。
♦安装方便YD2020-C强大的功能使系统现场安装、布线的复杂程度和材料的综合成本降低了。
外形采用与世界范围内被广泛使用的DIN标准(它符合DIN92×92mm开孔),具有良好的互换性。
三. 特点♦中、英文两种文字显示。
♦应用自动稳零技术,抑制零点漂移。
♦数字化整定,借助上位软件,实现计算机辅助调试。
♦抗电磁干扰能力强,即使在非常严酷的场合也能正常运行。
♦所有运行参数及电能累加值可掉电保存100年不变。
四. 外形尺寸五. 主要技术指标1准确度、显示位数及模式参数位数显示最大数值及单位各相显示符号准确度1相2相3相合相相电压 5 99999 V/kV/MV V1 V2 V3 Ve0 0.2%RD(0~350V)0.5%RD(0~150V)线电压 5 99999 V/Kv/MV V12 V23 V31 Ve 1.0%RG(0~600V) 1.0%RG(0~260V)电流 5 99999 A/kA I1 I2 I3 Ie 0.2%RD(0~5A) 0.5%RD(0~1A)有功功率 5 99999 W/kW/MW/GW P1 P2 P3 P 0.5%RD 无功功率 5 99999 var/kvar/Mvar/Gvar Q1 Q2 Q3 Q 0.5%RD 视在功率 5 99999 VA/kVA/MVA/GVA S1 S2 S3 S 0.5%RD 功率因数 5 1.0000 PF1 PF2 PF3 PF 0.5%RG 有功电能8 99999999 Wh/kWh/MWh Wh 1.0%RD无功电能8 99999999 varh/kvarh/MvarhQh 1.0%RD频率 5 70.000 Hz Hz 0.1%RG注:✧V1/V2/V3/Ve0:相电压V12/V23/V31/Ve:线电压✧PF1/PF2/PF3:单相功率因数PF:总功率因素✧电能准确度范围功率因数COSФ 0.5~1.0(有功电能)SINФ 0.5~1.0(无功电能)电压>50V电流>0.5A✧RD 读值,相对误差RG 范围,满度误差(对每一段自动量程范围)2输入2.1量程电压:5~120V/600V(最大600V) 自动量程切换电流:0~1A/5A(最大6A) 自动量程切换2.2吸收功耗电压:<0.6VA(600V)/0.15VA(150V)电流:<0.1VA(5A)2.3过载能力电压:750V连续/1000V 10秒/1200V 3秒电流:2倍额定连续/10倍额定30秒 /25倍额定2秒 /50倍额定1秒2.4测量系统接线方式三相四线/三相三线/一相二线或一相三线/三相三线平衡/三相四线平衡,可通过键盘及串行口用软件设定选择。
3可编程设定编程模式:(口令)测量系统选择:三相四线/三相三线/一相二线/一相三线/三相三线平衡/三相四线平衡CT,PT变比:1~64000显示内容:画面选择通讯:波特率:1200/2400/4800/9600/19200校验位:无校验位地址:1~247电能累加复位:(口令)4通讯串行口:RS485(标准)/RS232(可选)通讯规约:MODBUS5绝缘强度对象:在输入/输出/电源之间引用标准:IEC688-1992试验方法:AC2kV 1分钟漏电流2mA6电磁兼容6.1 1.2/50-8/20us浪涌电源:4kV(1.2×50μs)I/O线:2kV6.2快速瞬变脉冲串电源:4kV,2.5kHzI/O线:2kV, 5kHz6.3静电放电接触放电:6kV气隙放电:8kV6.4射频电磁场10V/m中等强度的电磁辐射(如距离不少于1米的手提对讲机)7稳定性温度范围:-10~+50℃温度影响:100ppm/℃长期稳定性:<0.2%/年8工作条件温度:-10~+50℃湿度:20~95%无凝露9储藏条件温度:-25~+75℃湿度:20~95%无凝露10工作电源电源电压:AC 85~265V 40~70Hz,DC 85~330V(标准)AC 30~60V 40~70Hz,DC 18~90V(可选) 整机功耗:<4W(节能方式:<3W)11重量净重:700g毛重:750g12外形尺寸外形尺寸:120mm(长)×120mm(宽)×130mm(深)安装开孔尺寸:92mm×92mm13端子定义六. 工作原理1工作原理:YD2020-C由测量、显示、控制、接口和电源等部分组成。
测量部分由精密小型互感器(输入:0~600V、0~5A)及前置信号处理电路构成,从中获取电压、电流、频率、相位等多种实时数据;显示部分采用高品质的液晶(LCD)显示模块,每屏可以显示8×4个汉字(16×16)或128×64个像素的图形;控制部分以PIC18系列单片机为核心,配以多路A/D,实时时钟,以及容错电路等外围芯片;接口部分采用半双工的RS485接口,用于向上位机实时传递测量数据、可编程参数、最大(小)值及其时间标签。
电源部分采用高频开关电源,使得仪器更加节能,更能适应各种不同的电源电压环境。
软件主要实现测量数据计算、内部参数计算、电能累加、各部分的管理、人机界面等功能。
由于软件量较大、功能复杂,因此程序采用了先进的编程理念:功能模块化,结构格式化,任务简单化,时间多元化。
具有多种优点:程序维护简单,流程清晰明了,事件并行处理,响应快速有效。
为了提高系统的可靠性、稳定性,内部装有高稳定度基准源,温度监测及采用软硬件冗余等容错技术;为了提高整机的抗干扰能力,采取了多项电磁兼容保护措施,确保在恶劣的工作环境下也能安全工作。
2硬件框图:3软件框图:4测量参数表示方法及计算公式:4.1电压相电压V1 V2 V3 Vn=[(∑Ui2)/n]1/2线电压V12 V23 V31 Vn=[(∑(Ui+Ui’)2)/n]1/2平均相电压Ve0 Ve0= (V1+V2+V3)/3平均线电压Ve Ve= (V12+V23+V31)/34.2电流相电流I1 I2 I3 In=[(∑Ii2)/n]1/2平均相电流Ie Ie= (I1+I2+I3)/34.3零序电流零序电流I0 I0=[(∑(I1i+I2i+I3i)2)/n]1/24.4有功功率单相有功P1 P2 P3 Pn=∑(Ui×Ii)总有功功率P P= P1+P2+P34.5无功功率单相无功Q1 Q2 Q3 Qn=∑(Ui×Ii-π/4)总无功功率Q Q=Q1+Q2+Q34.6视在功率单相视在S1 S2 S3 Sn=(Pn2+Qn2)1/2总有功功率S S=(P2+Q2)1/24.7功率因数相功率因数PF1 PF2 PF3 PFn = Pn/Sn PF的符号=P×Q的符号总功率因数PF PF= P/S4.8电能有功电能+Wh -Wh Wh=∑(P×t)t≤1mS无功电能+Qh -Qh Qh=∑(Q×t)4.9频率频率 F F=1/T 分辨率为0.25μs七. 操作指南1.盘面布局秒脉冲:1Hz的LED指示电能脉冲:有功电能/无功电能可选择,5000个脉冲/kWh(不乘变比)2.键盘定义退出本菜单层面、返回选择菜单的上一级菜单层面,并记录保存所选定的内容在本菜单层,向上移至选择菜单相邻的另一个项目或键入数值时作为递增的功能移至选择菜单的下层或键入数值时作为递减的功能移至选择菜单的下一级菜单层面或键入数值时作为移动光标位置的功能3.显示符号定义名称符号单位电压线电压V12 V23 V31V kV MV 相电压V1 V2 V3平均线电压Ve平均相电压Ve0电流三相电流I1 I2 I3A kA 平均电流Ie有功功率总有功功率PW kW MW 三个单相有功功率P1 P2 P3无功功率总无功功率QVar kvar Mvar 三个单相无功功率Q1 Q2 Q3视在功率总视在功率SVA kVA MVA 三个单相视在功率S1 S2 S3有功电能正向有功电能+WhkWh MWh GWH 负向有功电能-Wh无功电能正向无功电能+Qhkvarh Mvarh Gvarh 负向无功电能-Qh功率因数平均功率因数PF 注:PF=P/S三个单相功率因数PF1 PF2 PF3 注:PFX=PX /SX频率频率 F Hz零序电流I0 A kA4.菜单主菜单二级子菜单实时数据显示相电压(V1,V2,V3,Ve0)相电流(I1,I2,I3,Ie)线电压(V12,V23,V31,Ve)有功功率(P1,P2,P3,P)无功功率(Q1,Q2,Q3,Q)视在功率(S1,S2,S3,S)功率因素(PF1,PF2,PF3,PF)有功、无功电能(+Wh,-Wh,+Qh,-Qh) A相参数(V1,I1,P1)B相参数(V2,I2,P2)C相参数(V3,I3,P3)平均值(Ve,Ie,P)有功、无功、视在(P,Q,S)频率、零序电流(F,I0)主菜单二级子菜单三级子菜单系统密码输入密码系统设定三相四线—参数设定一相二线—三相三线—三相三线平衡负载—一相三线—三相四线平衡负载—PT、CT变比设定PT 数值(1~64000)CT 数值(1~64000) 通讯参数设定通讯地址1~247波特率1200 bps2400 bps4800 bps9600 bps19200校验位无电能累加复位密码 ******电能是否复位是否语言(LANGUAGE)中文英文5.操作菜单结构说明:(在阅读本节内容之前,请先仔细读懂“说明”所述)(1)为了简化,本文在某些举例中,省去了“编程模式”一环。
