格兰富水泵Paco CL LF 拆装
9 水泵拆装
16、将泵盖装在轴承托架上。 17、将机封压盖的锁紧螺母拧紧。
18、安装叶轮键。
19、装好叶轮。
20、紧固叶轮锁紧螺母。
21、安装密封垫。
9 水泵拆装
22、装上泵壳。
23、装好水泵支架。
24、装好冲洗管路。
25、完成安装。
到此为止，装配结束。
10 拆装注意事项
1. 拆卸/装配机封压盖，需用短头六角扳手。 2. 安装不锈钢叶轮时，要用砂纸多打磨轴与叶轮键槽，防止卡死。
7 调试和启动
储油杯加油步骤： ①通过油杯向轴承体添加润滑油。 ②当油杯中的油位升高至调节片的位置时，将玻璃杯中加满油后倒 扣在油杯上，并确保a, b两个面接触。 ③使油位稳定在油杯2/3处。
①
②
③
7 调试和启动
加注稀油注意事项： 1. 有油杯时，不要通过顶部加油孔加油。 2. 工厂出厂时，水泵不自带稀油。 3. 可加注稀油品牌如右边表格： 4. 买稀油时可买15或22号液压油。
66..1133安安装装叶叶轮轮
6.146.紧14固紧螺固帽螺帽
C
C
13、安装口环。
12 LF水泵拆装
14、紧固泵体螺丝。
装口环。
6.22 用适当的扳手紧固丝堵。
C
到此为止，装配结束。
13 LF拆装注意事项
1. 安装轴套时，乐泰胶一定要涂抹均匀，等待1小时左右，胶完全凝固后 继续安装。
谢谢大家！ Thanks for your time!
卧式安装：B3;B5;B35;立式安装轴向下： V1;V5;V15 角接：Δ；星接：Y S1连续工作；S2短时工作
位数6：清江电机；8华达电机；D卧龙电机
3. 转向

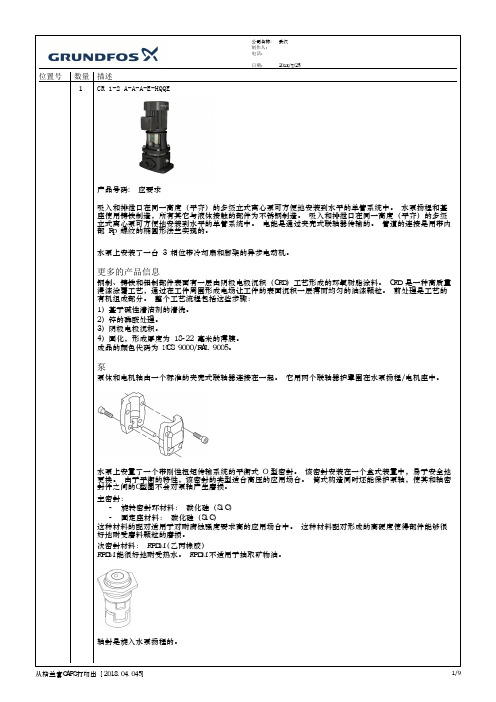

格兰富水泵CR_1-2_A-A-A-E-HQQE
泵
泵体和电机轴由一个标准的夹壳式联轴器连接在一起。 它用两个联轴器护罩围在水泵扬程/电机座中。
水泵上安置了一个带刚性扭矩传输系统的平衡式 O 型密封。 该密封安装在一个盒式装置中，易于安全地 更换。 由于平衡的特性，该密封的类型适合高压的应用场合。 筒式构造同时还能保护泵轴，使其和轴密 封件之间的O型圈不会对泵轴产生磨损。
Cast iron EN 1561 EN-GJL-200 ASTM A48-25B Stainless steel EN 1.4301 AISI 304 A E
40 °C 16 巴 16 bar / 120 °C 16 bar / -20 °C Oval / Rp A 1 inch 1 inch PN 16 FT85
轴封是旋入水泵扬程的。
从格兰富CAPS打印出 [2018.04.045]
1/9
位置号
公司名称: 武汉 制作人: 电话:
数量 描述
日期:
2018/7/25
叶轮和腔体使用不锈钢制造。 腔体设置了一个 PTFE 颈圈，提高了密封度和工作效率。 叶轮的表面光滑 ，叶片的设计确保了高效率。
基座是用铸铁制作的。 椭圆形法兰用螺栓固定到基座上。 基座的排泄口一侧有一个一体化的放油塞和旁 路阀。 泵体由穿过基座板的四个螺栓固定在基座上。
Rp 1 M10 X 40 4 x 13.5 75 180 220
20
G 1/2
G 1/2 22
100 145 160
109 141
105 G 1/2
50
254
191
注意！ 所有单位均为[mm] ，除非另有说明。 免责声明： 简化版尺寸图没有显示所有细节。
从格兰富CAPS打印出 [2018.04.045]
泵体和电机轴由一个标准的夹壳式联轴器连接在一起。 它用两个联轴器护罩围在水泵扬程/电机座中。
水泵上安置了一个带刚性扭矩传输系统的平衡式 O 型密封。 该密封安装在一个盒式装置中，易于安全地 更换。 由于平衡的特性，该密封的类型适合高压的应用场合。 筒式构造同时还能保护泵轴，使其和轴密 封件之间的O型圈不会对泵轴产生磨损。
Cast iron EN 1561 EN-GJL-200 ASTM A48-25B Stainless steel EN 1.4301 AISI 304 A E
40 °C 16 巴 16 bar / 120 °C 16 bar / -20 °C Oval / Rp A 1 inch 1 inch PN 16 FT85
轴封是旋入水泵扬程的。
从格兰富CAPS打印出 [2018.04.045]
1/9
位置号
公司名称: 武汉 制作人: 电话:
数量 描述
日期:
2018/7/25
叶轮和腔体使用不锈钢制造。 腔体设置了一个 PTFE 颈圈，提高了密封度和工作效率。 叶轮的表面光滑 ，叶片的设计确保了高效率。
基座是用铸铁制作的。 椭圆形法兰用螺栓固定到基座上。 基座的排泄口一侧有一个一体化的放油塞和旁 路阀。 泵体由穿过基座板的四个螺栓固定在基座上。
Rp 1 M10 X 40 4 x 13.5 75 180 220
20
G 1/2
G 1/2 22
100 145 160
109 141
105 G 1/2
50
254
191
注意！ 所有单位均为[mm] ，除非另有说明。 免责声明： 简化版尺寸图没有显示所有细节。
从格兰富CAPS打印出 [2018.04.045]
格兰富水泵Paco CL LF 拆装(行业相关)
特备参考
1
CL/LF 水泵服务培训
特备参考
2
自我介绍
胡瑕
2005
大学
毕业
2011
特备参考
3
1 目录
1. 目录 2. 应用 3. 名牌介绍 4. 技术数据 5. 结构特点 6. 规范的安装使用 7. 调试和启动 8. 常见故障 9. 水泵拆装 10. 拆装注意事项 11. LF结构特点 12. LF拆装 13. LF拆装注意事项
一些选择的型号工作压力可以达到2.0 MPa
特备参考
11
5 结构特点介绍
1. CL型不锈钢端吸离心泵是单级的，没有自吸功能的水泵。 2. 背面拉出的设计。 3. 出口尺寸6“以上的CL泵双流道。 4. 重载荷的轴承。 5. 泵和电机共同安装在一个槽钢结构的底座上。
特备参考
12
6. CL润滑类型。 a）油脂润滑
3. 当蓄水池水位高于水泵进口时，要先通水，再排气。
4. 再对水泵进行全面检查。漏水，盘动，阀门开度等。 5. 变频器操作: a) 设置变转矩。 b) 上升时间和下降时间（3～10s）。 c) 最低频率不要低过25HZ。 d) 设定过载保护。 e) 如高频电磁噪音较大，可调整开关频率。
特备参考
26
7 调试和启动
5 结构特点介绍
特备参考
13
b）稀油润滑
5 结构特点介绍
特备参考
14
7. 油封类型
5 结构特点介绍
a）骨架油封
油封唇口内径比轴径小，轴转动过程中唇口与轴表面形成一层稳定的流体 动压油膜从而达到密封油脂的效果。
特备参考
15
b）迷宫唇封
5 结构特点介绍
迷宫唇封的口径比轴大，轴转动时，带动稀油经过唇封，受到迷宫槽的阻 力，然后流入迷宫槽中，最后顺着迷宫槽最底部的孔，回流到油室。
1
CL/LF 水泵服务培训
特备参考
2
自我介绍
胡瑕
2005
大学
毕业
2011
特备参考
3
1 目录
1. 目录 2. 应用 3. 名牌介绍 4. 技术数据 5. 结构特点 6. 规范的安装使用 7. 调试和启动 8. 常见故障 9. 水泵拆装 10. 拆装注意事项 11. LF结构特点 12. LF拆装 13. LF拆装注意事项
一些选择的型号工作压力可以达到2.0 MPa
特备参考
11
5 结构特点介绍
1. CL型不锈钢端吸离心泵是单级的，没有自吸功能的水泵。 2. 背面拉出的设计。 3. 出口尺寸6“以上的CL泵双流道。 4. 重载荷的轴承。 5. 泵和电机共同安装在一个槽钢结构的底座上。
特备参考
12
6. CL润滑类型。 a）油脂润滑
3. 当蓄水池水位高于水泵进口时，要先通水，再排气。
4. 再对水泵进行全面检查。漏水，盘动，阀门开度等。 5. 变频器操作: a) 设置变转矩。 b) 上升时间和下降时间（3～10s）。 c) 最低频率不要低过25HZ。 d) 设定过载保护。 e) 如高频电磁噪音较大，可调整开关频率。
特备参考
26
7 调试和启动
5 结构特点介绍
特备参考
13
b）稀油润滑
5 结构特点介绍
特备参考
14
7. 油封类型
5 结构特点介绍
a）骨架油封
油封唇口内径比轴径小，轴转动过程中唇口与轴表面形成一层稳定的流体 动压油膜从而达到密封油脂的效果。
特备参考
15
b）迷宫唇封
5 结构特点介绍
迷宫唇封的口径比轴大，轴转动时，带动稀油经过唇封，受到迷宫槽的阻 力，然后流入迷宫槽中，最后顺着迷宫槽最底部的孔，回流到油室。
格兰富水泵维护手册1
紧固扭矩和润滑剂 ............................................................................................................................16
7.
分解图 ..............................................................................................................................................18
* 泵版本组合代码举例 : A1C:基本版加标准联轴器，无电机。 A2E:基本版加间距联轴器以及合格证和测试报告。
NKG NK 32 -125 .1 /142 A1 -F -A -BAQE 举例 水泵型号 NKG NKGE 入口名义直径 (DN) 出口名义直径 (DN) 叶轮名义直径 [mm] 简化性能 =.1 叶轮实际直径 [mm] 泵版本代码 ( 可为组合代码 *) A1:基本版带标准联轴器 A2:基本版带定距联轴器 AH:裸轴泵 C: 不带电机 E: 带合格证和测试报告的泵 X: 特殊版本 管路连接代码 : F: DIN 法兰 (EN 1092-2) E: Table E 法兰 材料代码 : A: 铸铁 EN-GJL-250 泵壳 , EN-GJL-250 叶轮 , 青铜耐磨环 B: 铸铁 EN-GJL-250 泵壳 , 青铜叶轮 CuSn10, 青铜耐磨环 S: 铸铁 EN-GJL-250 泵壳 , 1.4408 叶轮， 青铜耐磨环 N: 1.4408 泵壳和叶轮 , 充碳 - 石墨聚四氟乙烯耐磨环 R: 1.4517 泵壳和叶轮 , 充碳 - 石墨聚四氟乙烯耐磨环 P: 1.4408 泵壳 , 1.4517 叶轮 , 充碳 - 石墨聚四氟乙烯 耐磨环 K: 1.4408 泵壳和叶轮 , 1.4517 耐磨环 L: 1.4517 泵壳、叶轮与耐磨环 M: 1.4408 泵壳 , 1.4517 叶轮和耐磨环 X: 特殊版本 轴封和泵的橡胶件代码 NKG 50- 32 -125 .1 /142 A1 -F -A -BAQE
格兰富公司 Unilift CC、KP、AP 系列泵 安装和操作说明书
Unlift CC, KP, AP安装和操作说明书2符合性声明格兰富公司声明：本公司Unilift 系列产品，遵循下列欧共体成员国试行法工作委员会相关法规：－ 机械（98\37\EC ）。
所用标准：EN ISO 12100。
－ 电磁兼容性（89\336\EEC ）。
所用标准：EN 61000-6-2 以及 EN 61000-6-3。
－ 用于特定电压限值内的电气设备(73\23\EEC) [95] 。
所用标准：EN 60335-1：1994, EN 60335-2-41:1996 和EN 60439-1。
－ 建筑产品 (89\106\EEC) 。
所用标准：EN 12050-1\-2。
格兰富公司对涉及本声明的产品问题承担单一责任。
Bjerringbro, 15 December 2006Svend Aage Kaae Technical Director3注意事项1、安装与使用前，须仔细阅读本安装使用说明书。
2、请注意本说明书中的安全警示标记及说明内容。
一般原因的危险：如果违反，则会导致水泵故障或使人员受到伤害。
电气原因的危险：如果违反，则会导致水泵故障或使人员受到伤害。
3、任何不遵守安全警示标记所标注的内容，将引起人身的伤害、提升器损伤 及任何其他财产损失，对此，厂方不负任何责任，也不承担任何赔偿。
4、安装者与操作使用者必须遵守当地安全规则。
5、本产品必须由专业人员来安装与维护。
6、使用者必须确认：由精通本说明书，同时具备专业资格证书的人员来安装与维护本产品。
7、不可将提升器安装于无防护且有结露、霜冻或水淹危险的场所。
8、不可泵送含有坚硬颗粒或强腐蚀性的液体。
9、安装与维护时，应切断提升器电源。
10、长期不使用，建议定期手动启动提升器，防止结垢。
11、需根据实际连接的设施及泵送的液体性质选择合适提升器。
12、冬季，如提升器系统不运转或环境温度低于0 ℃时，应排空管路系统内的液体，以避免造成泵体的冻裂。
螺栓拧紧力矩及标准
螺栓拧紧力矩及标准螺栓拧紧力矩标准未注明拧紧力矩要求时，参考下表（普通螺栓拧紧力矩）公制螺栓扭紧力矩 Q/STB 12.521.5-2000范围：本标准适用于机械性能10.9级，规格从M6-M39的螺栓的扭紧力矩，对于使用尼龙垫圈、密封垫圈、其它非金属垫圈的螺栓，本标准不适用。
★对于设计图纸有明确力矩要求的，应按图纸要求执行套管螺母紧固力矩Q/STB B07833-佃98 材料HPb63-3Y2直通式压注油杯Q/STB B07020-佃98 （螺纹M6、M8*1、M10*1）紧固力矩：0・3-0・5Kg・m。
安全阀Q/STB B07029-佃98（螺纹R1/8）紧固力矩：2.9-4・9Nm。
通气塞Q/STB B07030-佃98 （螺纹R1/4）紧固力矩：2・94-5・88Nm螺塞Q/STB B07040-佃98（公称直径08-10螺距1・25, 12-36螺距1.5）螺栓（排气）Q/STB B07060-1998（ M12*1.5 ）紧固力矩：58.8-78・4N.m 软管（锥形密封）Q/STB B07100-佃98软管（锥形密封）Q/STB B07123-佃98（接头部螺母拧紧力矩）螺母（球头式管接头用）Q/STB B07201-佃98拧紧力矩：N.m 材料：（Q235）管接头螺母Q/STB B07202-佃98 拧紧力矩(Q235 / HPb 59-1)铰接螺栓Q/STB B07206-佃98拧紧力矩（Q235）佃98拧紧力矩（Q235 HPb 60-1 ）球头式端直通接头Q/STB B07211-管接头Q/STB B07212-佃98紧固力矩（区分代号为5、7的件材料Q235）套管螺母Q/STB B07221-1998 拧紧力矩（材料Q235）管接头Q/STB B07230-佃98拧紧固力矩（Q235）弯头（带座）Q/STB B07235-佃98、B07236-佃98拧紧力矩喉箍Q/STB B07281-佃98拧紧力矩U形管夹及座Q/STB B07283-佃98 螺母的紧固力矩（区分代号2、3使用）管夹Q/STB B07289-佃98有效紧固直径© 25© 232）紧固力矩：8・8 ±5Nm套管接头Q/STB B07290-佃98套管螺母Q/STB B07833-佃98软管（空调器用）Q/STB B09488-佃98。
格兰富CM泵安装及使用说明书
CM安装和使用说明书GRUNDFOS说明书Installation and operating instructions/qr/i/95121197中文 (CN)2中文 (CN) 安装和使用说明书中文版本目录页1. 本文献中所用符号1.本文献中所用符号22.概述33.运输和吊装34.应用35.标识35.1泵铭牌35.2电机铭牌46.机械安装46.1泵的安装46.2管路连接56.3接口位置选择66.4接线盒位置66.5避免电机中出现冷凝67.电气安装77.1电源电缆77.2电机保护77.3电气连接77.4变频器操作78.启动88.1非自吸泵88.2自吸泵88.3检查旋转的方向99.维护和服务99.1霜冻防护99.2清洁处理910.维护1011.技术数据1011.1防护等级1011.2声压级1011.3环境温度1011.4系统最大压力和液体允许温度1111.5最小入口压力1111.6最大入口压力1112.故障查找1213.该产品的其它文献1313.1服务文献1314.回收处理13警告装机前，先仔细阅读本安装操作手册。
安装和运行必须遵守当地规章制度并符合公认的良好操作习惯。
警告使用该产品时要求用户事先掌握有关的产品知识和产品经验。
任何在体力、感观或脑力方面存有缺陷的人员，除非是在负责他们安全的人员的监督下或是已从负责安全监督的人员处接受了有关本产品使用的指导，否则均不应该使用本产品。
不允许儿童使用本产品或将本产品作为玩具。
警告不执行这些安全须知可能会引起人身伤害。
小心不遵守这些指导可能会造成设备故障或设备损坏。
注意遵守注意事项或使用说明可以简化作业并可保证操作安全。
中文 (C N )32. 概述本手册介绍了格兰富 CM 泵的安装和操作。
3. 运输和吊装该泵出厂时采用特别设计的包装箱，适合于人工搬运或采用叉车及类似的车辆搬运。
4. 应用该泵是一种卧式多级离心泵，适用于泵送清洁、稀薄和非易燃性液体。
泵送液体应不含可能对泵造成机械性或化学性伤害的固体颗粒或纤维。
格兰富旗下PACO高压泵
E. 电压要求 ..................................................................................................7-8
F. 停泵.............................................................................................................8
G. 短期停泵 .....................................................................................................8
H. 长期停泵 .....................................................................................................8
IV. 维护
A. 电机润滑 .....................................................................................................8
B. 水泵润滑 .....................................................................................................9
B. 可能原因 ................................................................................................... 11
格兰富水泵样本
名义流量[m3/h] 叶轮级数× 10 泵型式代号
管路接口代号
材料代号， 不包括塑料和橡胶件
轴封代号
CHIU
示例 型号
CHI U 4 - 40 - A - W - G - E
湿转子电机型号
名义流量[m3/h] 叶轮级数× 10 泵型式代号
管路接口代号
材料代号， 不包括塑料和橡胶件
泵橡胶件代号
代号
示例 泵型式
材料 碳化钨(U)/ 碳(B) 碳化硅(Q)/ 碳化硅(Q) 碳化钨(U)/ 碳化钨(U)
橡胶件
EPDM(E) FKM(V)
下面曲线适用于清水和含冷媒的过冷水。
TM01 8936 0900
4
一般数据
CHI, CHIU
型号说明
CHI
示例 型号
CHI 4 - 50 - A - W - G - BUBE
10bar10m最大进口压受最大运行压力限制t4一般数据chichiu型号说明代号chi示例awgebube示例chi450awgbube泵型式型号a基本型3管路接口名义流量mh叶轮级数10w内螺纹泵型式代号bnpt螺纹管路接口代号n特殊连接螺纹材料代号材料不包括塑料和橡胶件g不锈钢件为14401轴封代号或相近等级x特殊型式chiuchiu泵橡胶件代号示例chiu440awgeeepdm型号vfkm湿转子电机型号轴封chibube名义流量m3hb橡胶弯座轴封叶轮级数10u碳化钨泵型式代号q碳化硅管路接口代号b碳材料代号eepdm不包括塑料和橡胶件vfkm泵橡胶件代号5一般数据chi泵chi材料chi卧式多级非自吸离心泵配加长轴电机
n [min-1] 2900 2900 2900
I1/1 [A] 1.1 1.5 1.9
格兰富-NB NBG型水泵安装及使用说明
警告 装机前，先仔细阅读本安装操作手册。 安装和运行必 须遵守当地规章制度并符合公认的良好操作习惯。
1. 本文献中所用符号
警告 不执行这些安全须知可能会引起人身伤害。
小心 注意
不执行这些安全须知可能会导致故障发生或设备损坏。 可以使工作简化和保证安全的注意事项或须知。
2. 概述
NB、NBG均为非自吸单级离心式蜗壳泵，带有轴向吸入口和径向 排放口。 NB泵符合EN 733标准。 NBG泵符合ISO 2858标准。
NBG 125 -100 -160
/160-142 A
管路连接
法兰额定压力 (PN - 名义压力)
M 1.4408 N P R S T X 1.4408 1.4408 1.4517 EN-GJL-250 EN-GJL-250 特殊版本
泵内橡胶件 泵盖O型圈材料 E F K X V S EPDM FXM (Fluoraz®) FFKM (Kalrez®) HNBR FKM (Viton ®) 单重密封
CN: EC 产品合格声明书
我们格兰富在我们的全权责任下声明，产品 NB 和 NBG，即该合格证所指之 产品，符合欧共体使其成员国法律趋于一致的以下欧共理事会指令： — 机械设备指令 (2006/42/EC)。 所用标准 : EN 809:1998 + A1:2009。 ATEX ( 欧洲防爆 ) 指令 (94/9/EC)。 ( 仅适用于铭牌上带有 ATEX 标志的产品。) 所用标准 : EN 13463-1:2009, EN 13463-5:2003。 ( 产品合格声明书以及电机的安装与操作指导内函。) 第三方机构存有 ATEX 认证相关技术文档 : DEKRA Certification B.V., Utrechtseweg 310 6812 AR Arnhem, the Netherlands。 — 环保设计指令 (2009/125/EC)。 电动机 : 欧洲委员会条例第 640/2009 号。 只适用于带有 IE2 或 IE3 标志的格兰富三相电机。 参见电机铭牌。 所用标准 : EN 60034-30:2009。 — 生态化设计指令 （2009/125/EC)。 水泵： 欧委会规定第 547/2012 号。 仅适用于标有最低效率指标 （MEI）的水泵。 见泵铭牌。 本 EC 合格性声明仅在作为格兰富安装与操作指导手册 （出版号 96658389 1112）的一部分时有效。
