覆土深度大于9m的钢筋混凝土管施工
作者：王伟张凯阳张龙
来源：《装饰装修天地》2017年第22期
摘要：城市排水管网作为城市基础建设之一，市政排水管道施工质量的高低，决定了排水管网的功能和结构是否能够保障城市排水安全。

本文结合工程实例分析，从基本的工程概况、管道沟槽开挖、管道吊装、接口连接、功能性试验、质量控制等六个方面较为详细的介绍了埋深大于9m的深基坑钢筋混凝土管施工步骤及其方法，解决了深度超过9m的深基坑在管道吊运安装时出现的效率低下、危险性高等问题，达到了提高效率、降低成本、保证质量安全的目标。

关键词：深基坑；管道钢筋混凝土管；柔性接口
1 工程概况
一汽-大众（青岛）华东生产基地配套市政项目（简称“一汽大众市政项目”）位于山东省即墨市城区北部青岛汽车产业新城。

一汽大众市政项目为市政道路工程，含解放大道和智水路两条市政道路，其中智水路为次干路，机动车道宽15m，定线长度为3.75km，解放大道为主干路，机动车道宽23m，定线长度为2.96km。

施工范围包括市政管线等在内的多项施工内容，市政排水管线工程开挖深度范围约为4m到13m。

2 管沟开挖
施工地段表层为杂填土和粉质粘土，厚度大约为1m～3m；表层以下均为安山岩层，包括强风化安山岩、中风化安山岩以及部分微风化安山岩。

（1）对于埋深大于9m的排水管道沟槽开挖，其表层杂填土和粉质粘土采用挖掘机进行开挖，开挖时按照1：1.0进行放坡；对于岩质地基，主要采用分层小台阶微差浅孔松动控制爆破和静态爆破相结合的爆破方法施工，其中静态爆破主要用于临近建筑物和构筑物的路段，对于存在微风化层安山岩的路段采用分层多次爆破。

基坑岩质边坡坡度根据岩层风化程度取1：0.75或1：0.35。

（2）沟槽开挖过程中使用破碎锤进行修坡，将松动、凸出的岩石破碎清除，在管道安装作业时避免落石伤人。

沟槽回填时，由于大块、凸出的岩石将影响压实机械作业，导致局部回填材料不密实，故在边坡修护时应同时把松石和凸出的岩石破碎清除。

（3）在强风化岩和中风化岩边坡上进行钢丝网防护。

考虑到项目地质情况较好，且该防护主要起防止碎石滑落的作用，因此对常规的主动防护网（GER1）配置进行优化，将镀锌钢
丝网改为不锈钢钢丝网，孔径3cm×3cm，丝径2.5mm，规格12m×10m；锚杆由钢丝绳锚杆优化为25cm长直径12mm的钢筋，埋置深度20cm，外漏5cm；灌浆采用1：2.5水泥砂浆。

优化后的主动防护网结构配置：钢丝绳网、钢筋锚杆、支撑绳、缝合绳。

施工流程为：放线→钻孔→清孔→安装锚杆→灌注→安装纵横向支撑绳→挂网→张拉→缝合→验收。

（4）管沟开挖时，弃土堆置在施工作业带的另一侧，边坡堆土距不小于1m，对于地质不良段尽量保证边坡堆土距不小于3m；且施工作业带应设在靠道路侧，弃土应远离道路侧。

3 管道吊装
（1）管材进场准备：施工前将所需管材运输至场内，根据管道的使用量，对管道进行分段放置，以减小管道吊装距离。

（2）机械选择：考虑到基坑深度大于9m，根据起重机械性能，以及机械工作半径、吊臂长度对应的起吊重量，选择合适吨位的起吊机械。

根据基坑的宽度、管道单件重量来确定最大起吊重量。

（3）准备工作：设备在吊装前必须做好全面仔细的检查核实工作。

（4）吊索连接：用吊索（钢索、绳索、兜身吊带或专用工具）将起吊构件固定好，并与吊耳连接牢固后，将吊耳挂在吊车吊钩上，考虑到管道安装的安全、方便及对管道的保护，吊索固定应分两道吊索横向环抱管道。

4 管道连接
4.1 橡胶圈柔性接口特点
橡胶圈柔性接口一般都为承插口，在承插口的环形间隙中压缩一个橡胶圈，由受压橡胶圈的反弹力完成接口的密封。

这种连接允许承口管和插口管在连接处可以有轴向的相对移动，可以有以接口为支点的转动，因此它可以释放因热胀冷缩引起的轴向力，因不均匀沉降引起的弯曲应力，使埋设管线具有优秀的强度特性和水密特性。

4.2 橡胶圈柔性接承口滑人式接口施工工艺
（1）钢筋混凝土管的切割根据现场情况以及与供应商沟通后确定。

（2）管节安装前应进行外观检查，发现裂缝、保护层脱落、空鼓、接口掉角等缺陷，应修补并经鉴定合格后方可使用。

（3）管节安装前应将管内外清扫干净，安装时应使管道中心及内底高程符合设计要求，稳管时必须采取措施防止管道发生滚动，比如增加三角形混凝土垫块。

4.3 柔性接口形式应符合设计要求，橡胶圈应符合下列规定
（1）材质应符合相关规范的规定；
（2）应由管材厂配套供应；
（3）外观应光滑平整，不得有裂缝、破损、气孔、重皮等缺陷；
（4）每个橡胶圈的接头不得超过2个。

（5）柔性接口的钢筋混凝土管安装前，承口内工作面、插口外工作面应清洗干净；套在插口上的橡胶圈应平直、无扭曲，应正确就位；橡胶圈表面和承口工作面应涂刷无腐蚀性的润滑剂；安装后放松外力，管节回弹不得大于10mm，且橡胶圈应在承、插口工作面上。

（6）钢筋混凝土管沿直线安装时，管口间的纵向间隙应符合设计及产品标准要求。

4.4 柔性接口的优点
認识柔性接口得以开始接口所承担的任务，不仅是通常所说的完成管节之间的连接并确保水密。

应注意的是接口还有一个重要的作用，就是释放埋设管线在运行中所遇到的种种设计中未预见的、难以计算的外来荷载所引起的应力，如沉降、位移、温度变化等等因素引起的应力。

大量管道漏水事故实例的跟踪和分析表明，绝大部分的爆管是非正常荷载作用在管线局部构成特定受力模式而造成的，如是柔性接口，受力模式将会改变、荷载作用有所释放，漏水事故发生条件就大大减少，就不一定发生。

5 结束语
以上所述就是覆土深度大于9m的钢筋混凝土管施工方法和措施。

在施工过程中要努力克服各种通病，确保整体工程施工质量达到优良，严把施工中各个环节的质量关，从而确保施工质量。

参考文献：
[1] GB 50268—2008.给水排水管道工程施工及验收规范[S].
[2] JGJ 311—2013.建筑深基坑工程施工安全技术规范[S].
作者简介：
王伟性别：男出生年月：1985年11月职称：工程师，职务：中建三局第二建设工程有限责任公司项目经理。

合集下载

大口径深覆土钢筋混凝土管的设计和生产质量控制

大口径深覆土钢筋混凝土管的设计和生产质量控制

土 立 式振 动 浇筑 成 型 ，成型 模 具 为高 精 度 钢模 ，
管 道设 计标 准应遵 循 《 给水 排水 工程 管道 结 构 设 计规 范 》 （ Ｂ ０ ３ － ０ ２ 、《 地 预 制混凝 土 Ｇ ５ ３２ ２ ０ ） 埋
每 节 管 材 的钢 筋 笼 制 作 完成 后 即 可装 入 钢模 浇 筑
直 ，以保 证 钢筋 笼 成 为 一个 完 整 结实 的骨 架 ， 并 有 利 于 施 工 时顶 力 的有 效传 递 。 四是 钢 筋 笼纵 筋 与环 筋 的交 点 应 采 用 Ｃ 护 焊 或 者 绑 扎 ，采 用 Ｏ保
二保 焊 时 应 注意 减 少对 母 材 的 焊 接损 伤 ，不得 使
口
王
圆形管 管道 结构设 计规 程 》（ Ｅ Ｓ ４ ：０２ 、Ⅸ Ｃ Ｃ １３２ ０ ） 混 凝 土和钢 筋混 凝 土排 水管 》 （ Ｂ Ｔｌ８６ ２ ０ ） Ｇ ／ １３ — ０ ９ 、 《 凝土 结构设 计规 范》 （ Ｂ ０１ — ０ ２ 。 混 Ｇ ５ ００ ２ ０ ） １ 管材 参数 的确定 ． ３ 管 材 参 数要 考 虑 以下 ４ ： 点 一是 管 体 壁厚 取 值 为３０ ２ ｍｍ ， Ｇ ／ １３ 标 准 推 荐 值 （９ ｍｍ ） 较 Ｂ Ｔ１８６ ２０ 大 。 是 管 道 接 口形 式 采用 顶 管 和 埋 管 结 合 的方 二 式 。 是 在管 体 混 凝土 及 钢筋 的选 择 上 ， 先考 虑 三 首 顶 管承 受纵 向顶 力的要 求及顶 管和 埋管 统一 生产 的 方 便 ， 体 混凝 土强 度等 级采 用Ｃ ０其次 综合 考虑 管 ５ｔ 提 高裂 缝荷 载值 、 降低配 筋量 以确 保 螺距 不至 过小 等 因素 ， 选用 强度 等 级较 高 的直 径 ８ ｍｍ的Ｃ ５０ ＲＢ ５ 级 带肋 钢筋 。 四是在 钢筋 保 护层 和排 列方 式的 选择 上将 钢筋保 护层 厚度 按２ ｍｍ设 计。 ５
2023年一级建造师之一建市政公用工程实务高分题库附精品答案

2023年一级建造师之一建市政公用工程实务高分题库附精品答案

2023年一级建造师之一建市政公用工程实务高分题库附精品答案单选题（共50题）1、全断面法适用于地质条件好的地层，围岩必须有足够的（）。

A.强度B.抵抗变形能力C.自稳能力D.不透水性【答案】 C2、采用土工合成材料对台背路基填土加筋工序有：①清地表；②锚固土工合成材料、摊铺、张紧并定位；③分层摊铺、压实填料至下一层土工合成材料的铺设标高；④下一层土工合成材料锚固、摊铺、张紧与定位；⑤地基压实。

施工程序正确的是（）A.①→⑤→②→③→④B.①→②→⑤→③→④C.①→⑤→③→②→④D.①→⑤→②→④→③【答案】 A3、钢-混凝土结合梁的钢梁出厂前必须进行（），按设计和有关规范的要求验收。

A. 试拼装B. 变形矫正C. 焊缝检验D. 螺栓摩擦面检验【答案】 A4、行车荷载和自然因素对路面结构的影响，随着深度的增加而（）。

A.逐渐增强B.逐渐减弱C.保持一致D.不相关【答案】 B5、选择盾构机时的技术先进性原则要以（）为前提。

A.经济合理性B.适用性C.可靠性D.操作性【答案】 C6、在正式进行路基压实前，有条件时应做试验段，以便取得路基或基层施工相关的技术参数。

下列施工参数中不属于此类参数的是（）。

A.路基预沉量值B.压实遍数C.适宜土类D.压实方式【答案】 C7、施工项目质量保证计划应体现从资源投入到工程质量最终检验的（）控制。

A.全过程B.质量目标C.质量D.过程【答案】 A8、城市污水处理方法与工艺中，属于化学处理法的是（）。

A.混凝法B.生物膜法C.活性污泥法D.筛滤截流法【答案】 A9、对供热水利系统管网的阻力和压差等加以调节和控制，以满足管网系统按预定要求正常和高效运行的阀门是（）。

A.安全阀B.减压阀C.平衡阀D.疏水阀【答案】 C10、用作路面裂缝防治土工织物应能耐（）以上的高温。

A.170℃B.250℃C.150℃D.160℃【答案】 A11、石灰稳定土的干缩和( )特性十分明显，且都会导致裂缝。

钢筋混凝土排水管的施埋深度

钢筋混凝土排水管的施埋深度

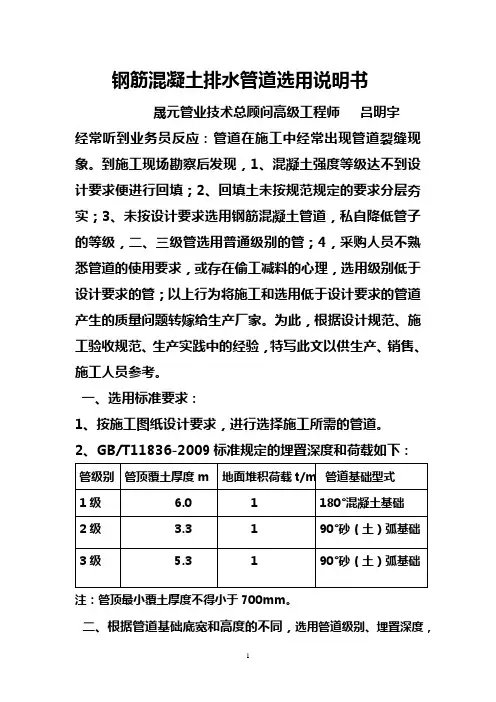

钢筋混凝土排水管道选用说明书晟元管业技术总顾问高级工程师吕明宇经常听到业务员反应：管道在施工中经常出现管道裂缝现象。

到施工现场勘察后发现，1、混凝土强度等级达不到设计要求便进行回填；2、回填土未按规范规定的要求分层夯实；3、未按设计要求选用钢筋混凝土管道，私自降低管子的等级，二、三级管选用普通级别的管；4，采购人员不熟悉管道的使用要求，或存在偷工减料的心理，选用级别低于设计要求的管；以上行为将施工和选用低于设计要求的管道产生的质量问题转嫁给生产厂家。

为此，根据设计规范、施工验收规范、生产实践中的经验，特写此文以供生产、销售、施工人员参考。

一、选用标准要求：1、按施工图纸设计要求，进行选择施工所需的管道。

2、GB/T11836-2009标准规定的埋置深度和荷载如下：管级别管顶覆土厚度m 地面堆积荷载t/m 管道基础型式1级 6.0 1 180°混凝土基础2级 3.3 1 90°砂（土）弧基础3级 5.3 1 90°砂（土）弧基础注：管顶最小覆土厚度不得小于700mm。

二、根据管道基础底宽和高度的不同，选用管道级别、埋置深度，(一)详见《混凝土排水管道基础及接口》04S516规定：120°混凝土基础钢筋管道直径600—3000mm管道1级覆土高度0.7m≤H≤3.5m管道2级覆土高度3.5m＜H≤5.0m管道3级覆土高度5.0m＜H≤6.5m 180°混凝土基础钢筋管道直径600—3000mm管道1级覆土高度3.5m＜H≤6.0m管道2级覆土高度6.0m＜H≤7.5m管道3级覆土高度7.5m＜H≤9.0m 90°砂石基础钢筋管道直径600—1500mm管道2级覆土高度0.7m≤H≤2.0m管道3级覆土高度2.0m≤H≤3.5m 120°砂石基础钢筋管道直径400—3000mm管道2级覆土高度0.7m＜H≤3.0m管道3级覆土高度3.0m＜H≤5.0m 150°砂石基础钢筋管道直径300—3000mm管道2级覆土高度0.7m＜H≤3.5m管道3级覆土高度3.5m＜H≤6.0m180°砂石基础钢筋管道直径200—3000mm管道2级覆土高度0.7m＜H≤4.5m管道3级覆土高度4.5m＜H≤7.0m （二）钢筋混凝土排水管各级管裂缝荷载技术指标：公称内径（mm）一级（kN/m）二级（kN/m）三级（kN/m）200 12 15 19300 15 19 27400 17 27 35500 21 32 44600 25 40 53700 28 47 62800 33 54 71900 37 61 801000 40 69 891100 44 74 981200 48 81 1071350 55 90 1221500 60 99 1351650 66 110 1481800 72 120 1622000 80 134 1812200 84 145 1992400 90 152 2172600 104 172 235三、管道的运输1.运输车辆必须备有木垫块，管子的底部不得直接放到车底板上，要两点受力。

顶管施工方案

顶管施工方案

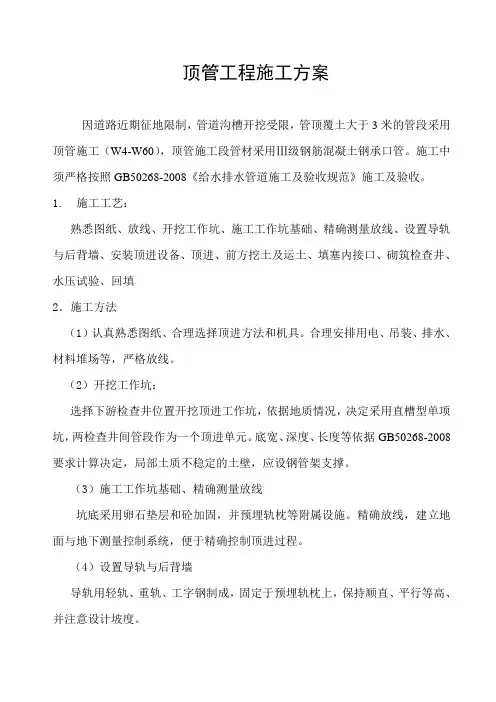

顶管工程施工方案因道路近期征地限制，管道沟槽开挖受限，管顶覆土大于3米的管段采用顶管施工（W4-W60），顶管施工段管材采用Ⅲ级钢筋混凝土钢承口管。
