D1350钢筋混凝土管施工方案
- 格式：doc
- 大小：148.50 KB
- 文档页数：38
下载文档原格式
合集下载
泥水平衡顶管施工专项方案(2)
水平衡顶管施工专项方案1.1编制依据及编制说明1.1.1方案编制依据（1）内蒙古伊泰化工有限责任公司《杭锦旗独贵塔拉工业园（南区）输水管道工程设计施工图》（2）内蒙古伊泰化工有限责任公司《杭锦旗独贵塔拉工业园（南区）输水管道工程初步设计阶段工程地质专题报告》（3）《给水排水工程顶管技术规程》（GB 50268-2008）（4）《给水排水管道工程施工及验收规范》（CECS246-2008）(5)《建筑基坑支护技术规程》（JGJ120-2012）（6）《建筑基坑工程监测验收规范》（GB50497-2009）参考资料：⑴《顶管施工技术》余彬泉、陈传灿编著(人民交通出版社)1.1.2方案编制说明本工程穿越沿黄公路A3+424.53至A3+494.53段,单管长度70m.管道，设计两趟DN1350 II级F型钢承口钢筋混凝土套管。
为保证高效、安全及不影响沿黄公路的道路畅通。
拟采用泥水平衡法顶管施工。
方案重点论述设备的选择和顶管工艺介绍，及施工安全、质量控制。
1.2工程概况1.2.1项目概况工程名称：伊泰化工杭锦旗独贵塔拉工业园（南区）输水管道工程工程地点：内蒙古杭锦旗悉尼镇至独贵塔拉镇建设单位：内蒙古伊泰化工有限责任公司设计单位：黄河勘察规划设计有限公司勘察单位：黄河勘察规划设计有限公司监理单位：内蒙古金长城工程监理有限公司施工单位：江苏省苏中建设集团股份有限公司1.2.2 顶管工程概况输水管（A 3+424.53至A 3+494.53）段穿越沿黄公路233+40处。
输水管采用复合钢管，钢管尺寸DN800×12.5mm ×12m ，双管之间净距离1m 。
顶管均用DN1350钢筋水泥套管。
顶管距路面约3.19m 左右。
根据地勘资料显示管道穿越地层为风积砂土区，以风积粉细沙为主，局部夹有灰色粉土、卵砾石，下部为含少量粉细砂砂岩，地形起伏较大，局部见地下水，路南侧水位较低，约在6.5米以下；路北侧水位约在路面下5.5米以下。

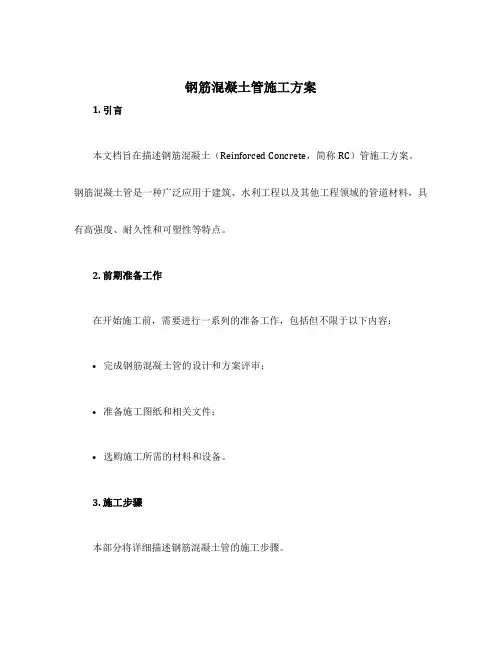

钢筋混凝土管施工方案
钢筋混凝土管施工方案1.工程概述本工程雨污水管采用国标钢筋混凝土管施工, 管径为Φ600～Φ1000。
2施工测量1. 施工前由测量人员先校核图纸, 根据甲方提供的测量控制点和水准点及图上的线点位置, 以及施工地段的地形地物, 确定施测方法。
2. 由测量人员根据设计图纸放出管中线及井位, 再根据管中线及基坑开挖横断面图要求, 放出打钢板桩的线位。
3、将施工地段的原地标高复测一次, 以确定该施工地段的开挖深度。
4、在施工过程中, 施工人员要注意保护测量控制点, 如发现测量控制点被破坏, 及时会知测量人员补测, 以保证测量精确度。
进行施工放样测量, 定出管道中线及井位并引出水准基准点, 作为整个排水工程的控制点。
每次测量均要闭合, 按规范严格控制闭合误差。
施工前先复测各排水出口标高, 若与设计有矛盾, 应立即会知设计人进行调整。
3管道敷设施工1.施工准备(1)下管前, 先清除管坑内杂物, 加固基坑的支撑, 排除基坑内的积水, 然后在平基上弹放管道中线, 复核平基面标高。
(2) 管材应附有出厂合格证, 安装前检查管的外观质量,不使用有裂缝等现象的管材。
2、下管下管, 是指将管子从地面放入沟槽内。
下管的方法分为人工下管及机械下管、集中下管和分散下管、单节下管和组合下管等几种。
下管方法的选择可根据管径的大小、管道长度和重量、管材和接口强度, 沟槽和现场情况及拥有的机械设备等条件而定。
当管径较小、重量教轻时, 一般采用人工下管。
当管径较大、重量较大时, 一般采用机械下管；但在不具备下管机械的现场, 或现场条件不允许时, 可采用人工下管。
下管时应谨慎操作, 保证人身安全。
操作前, 必须对沟壁情况、下管工具、绳索、安全措施等认真检查。
人工下管时, 将绳索的一端拴固在地锚（或其它牢固的树木或建筑物上）, 拉住绕过管子的另一端, 并在沟边斜放滑木至沟底, 用撬棍将管子移至沟边, 再慢慢地放绳, 使管沿着滑木滚下。
如果管子过重, 人工拉绳困难时, 可把绳子的另一端在地锚上绕上几圈, 依靠绳子与桩的磨擦力可较省力, 且可避免管子冲击而造成断裂事故或安全事故。
D1350钢筋混凝土管施工方案
花山大道二期工程D1350钢筋混凝土管道施工方案武汉市政特种集团有限公司花山大道二期项目部2012年3月24日花山大道二期工程D1350钢筋混凝土管道施工方案一、编制依据和原则1、编制依据1.1、工程施工图纸；1.2、遵循的规范、规程：(1)《市政工程施工质量验收统一标准》GB50300-2001(2)湖北省基坑工程技术规程DB159-2004(3)砌体工程施工质量验收规范GB50203-2002(4)混凝土结构工程施工质量验收规范GB50204-2002(5)给水排水管道工程施工及验收规范GB50268-972、编制原则2.1严格按合同要求、设计图纸、现场条件及施工规范、质量检验评定标准的原则组织施工，在编写施工方法时，严格按照设计要求，技术范围和工程质量检验评定标准，精心组织、科学施工，坚持工程质量高标准，力争优质、高效地完成任务。
2.2、采用先进施工设备和施工技术的原则。
2.3、坚持与业主、监理、设计单位紧密配合的原则。
尊重业主、监理工程师的意见，执行监理工程师的指令，配合设计单位改善、优化设计，共创精品工程。
2.4、充分考虑各种不利施工进度和质量的影响因素，在工期安排、人员设备配置、施工方法等方面综合考虑时留有余地。
针对本工程的施工特点、难点着重考虑相应的施工方案和措施。
二、工程概况1、概述本工程为花山大道二期工程雨水管道排水工程，全长约342米。
钢筋混凝土管道为II级D1350企口管，其中约210米沿外环下花山收费站辅道走向，管道中心线离外环下花山收费站辅道为5米。
本工程主要包括修建施工便道、土方开挖(钢板桩支护)、管道基础、管道铺设、管件安装(管道连接)、检查并施工、土方回填。
2、主要工程量3、现场自然条件3.1、地形与地质沿线为均废弃农田。
管道施工的起点与终点各有一片树林。
3.2、水文及气象条件武汉属于季风性气候，雨水天气较多。
3.3、施工条件3.3.1、工程沿线位于外环下花山收费站辅道栏杆网外5米，附近为农田，树林，无道路供材料、机械进出。
排水工程施工方案案例

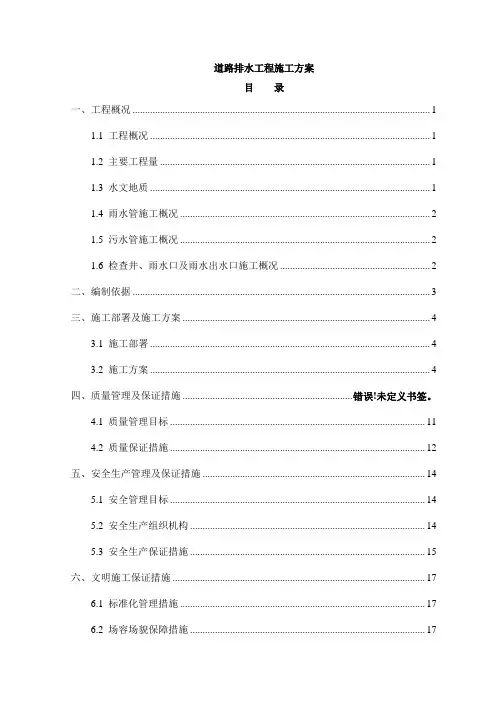

道路排水工程施工方案目录一、工程概况 (1)1.1 工程概况 (1)1.2 主要工程量 (1)1.3 水文地质 (1)1.4 雨水管施工概况 (2)1.5 污水管施工概况 (2)1.6 检查井、雨水口及雨水出水口施工概况 (2)二、编制依据 (3)三、施工部署及施工方案 (4)3.1 施工部署 (4)3.2 施工方案 (4)四、质量管理及保证措施 .................................................................... 错误!未定义书签。
4.1 质量管理目标 (11)4.2 质量保证措施 (12)五、安全生产管理及保证措施 (14)5.1 安全管理目标 (14)5.2 安全生产组织机构 (14)5.3 安全生产保证措施 (15)六、文明施工保证措施 (17)6.1 标准化管理措施 (17)6.2 场容场貌保障措施 (17)6.3 道路与场地 (18)6.4 临时道路管理 (18)6.5 材料堆放管理 (19)6.6 治安管理措施 (19)七、环境保护措施 (19)7.1 防尘措施 (19)7.2 防噪措施 (20)八、季节性施工措施 (20)8.1 台风季节、汛期施工保证措施 (20)8.2 夏季高温施工预防措施 (21)一、工程概况1.1工程概况***新建工程，总长683.026m，道路红线宽24m；沿线包括1座桥梁、挡土墙、路基路面工程、2座管涵、排水工程、驳岸工程及景观工程。
本工程全线根据规划新建DN300~DN1350雨水管道及出水口，主管道及支管总长度约923m；DN300、DN400污水管道施工共计892m，其中跨姚渔港河污水管道采用牵引法施工（本项工程需专家论证，本方案不包含此项内容）。
该路是新建工程，无已建雨污水管道与该路排水工程相连接，只预留街坊及后续路等道路连接部分。
1.2 主要工作量排水工程数量分类统计表1.3水文地质1.3.1 气候水文条件上海地区属亚热带海洋性季风气候，常年平均气温16℃，历史极端最高气温40.2℃，历史极端最低气温-12.1℃，一月平均气温3.5℃，七月平均气温气温27.5℃，年日照时间1962小时，最大冻结深度15厘米。
现浇构件钢筋施工方案(精选)
混凝土及钢筋混凝土工程一、现浇构件钢筋1、主要施工方法（1)、材料准备1）、成型钢筋：必须符合配料单的规格、尺寸、形状、数量，并应有合格证等相关质量控制资料。
现场应堆放整齐，并设置相应的标识号。
2）、钢筋进场验收①钢筋进场必须有准用证、出厂合格证或试验报告单，每捆钢筋上均有标志牌。
②钢筋进场后必须进行分批验收，检查内容包括标志、外观检查。
并按照现行国家有关标准的规定取样做力学性能试验，合格后方可使用。
③钢筋验收时，由同一截面尺寸和同一炉号组成一个验收批，且每批不超过60T，从每批中任选两根钢筋。
每根取两个试样进行抗拉试验(包括屈服点、抗拉强度和伸长率)和冷弯试验，如有一项不合格，则从同一批号中取双倍数量的试样作试验，如仍有一个不合格，则该批钢筋不合格，须及时退场。
④钢筋在加工过程中发现脆断、焊接性能不良或机械性能不正常等现象时应进行化学成份分析或其他专项试验,不合格的做退场处理。
⑤钢筋在运输和储存时，不得损坏标志，并应按批分别堆放整齐，避免锈蚀或油污。
⑥钢筋原料一般以12m为宜，钢筋表面应洁净无缺陷，尺寸规格、强度等级应符合设计要求。
钢筋进场后堆放整齐，分层下垫枕木，避免与泥、水直接接触；并注意保护免遭雨淋或其他污染物的侵蚀。
做材料标识包括钢筋的规格、产地、送检、合格、不合格。
已绑扎钢筋在混凝土浇注前应除锈，除污渍。
3）、钢筋要求：钢筋必须满足以下要求：①HPB300应符合《钢筋混凝土用钢第1部分热轧光圆钢筋混凝土用热轧光圆钢筋》GB1499.1-2008要求、HRB400应符合国家标准《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB1499.1-2007要求。
②钢筋的强度标准值应具有不小于95%的保证率。
③抗震等级为一、二、三级的框架和斜撑构件（含梯段），其纵向受力普通钢筋应符合下列要求：④钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；⑤钢筋的屈服强度实测值与屈服强度标准值的比值不应大于1.30；⑥钢筋的最大力下总伸长率不应小于9%。
某路二期改扩建工程施工组织设计方案
第一章编制说明在充分理解招标文件的根底上，制定先进、合理、经济、可行的施工方案。
充分研究现场施工环境，妥善处理施工组织与周边接口问题，周密安排交通疏导和施工机械，使施工对周边环境的影响减小到最小限度。
严格执行施工过程中涉及的相关标准、标准和规程。
施工工艺流程与施工方法满足标准及设计要求。
施工进度安排合理、高效，施工区段划分协调、统一。
遵守、执行招标文件各条款的具体要求，确保实现业主要求的工期、质量、平安、环境保护、文明施工和职工健康等各方面的工程目标。
在认真、全面理解设计文件的根底上，结合工程情况，应用新技术成果，使施工组织设计具有技术先进、方案可靠、经济合理的特点。
北京市公联公路联络线有限责任公司提供的朝阳路〔东四环～杨闸环岛〕改扩建工程投标通知书、招标文件、工程量清单、招标答疑文件和补遗书。
北京城市排水集团有限责任公司回用水工程部提供的朝阳路〔东四环—杨闸环岛〕改扩建工程招标文件北京市市政工程设计研究总院设计的朝阳路〔东四环～杨闸环岛〕改扩建工程道路、雨水、污水工程设计图〔工程编号：2001J260-ZB00DL、2001J260-ZB00PS〕。
类似本工程施工经验以及我单位现有人力资源情况、机械设备配套能力以及经济技术实力。
本工程涉及的施工技术、平安管理、质量验收等方面的国家、交通部和北京市制定的标准、规程和法规文件。
详见后附表1-1、1-2、1-3、1-4。
屡次现场踏勘所掌握的情况。
根据招标文件的要求，招标文件中建设单位要求工程质量为合格。
我方郑重承诺如我单位中标，工程质量到达北京市市政工程质量验收标准的合格等级，并且符合国家标准及北京市建委竣工备案要求，符合工程设计文件和有关技术标准要求,贯彻执行质量终身制。
根据招标文件的要求，招标文件中建设单位要求2005年7月20日开工，2006年7月20日竣工，工期为366日历天。
我方郑重承诺如我单位中标，确保按期开工，并在确保工程质量的前提下，于2006年7月1日竣工，工期提前为347日历天。

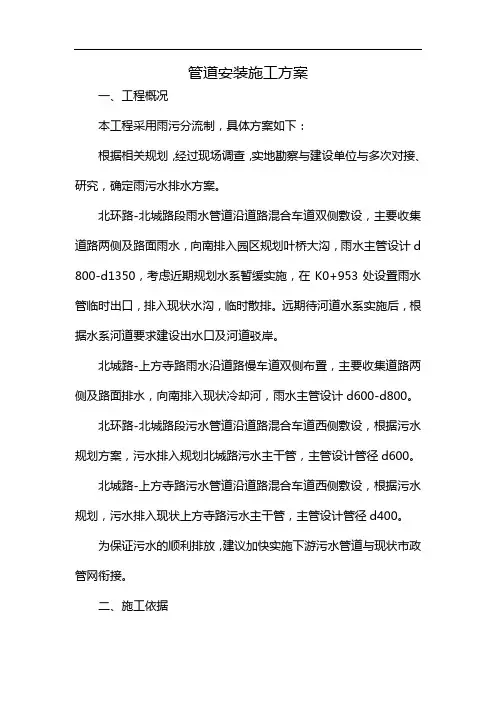

管道安装施工方案
管道安装施工方案一、工程概况本工程采用雨污分流制，具体方案如下：根据相关规划，经过现场调查，实地勘察与建设单位与多次对接、研究，确定雨污水排水方案。
北环路-北城路段雨水管道沿道路混合车道双侧敷设，主要收集道路两侧及路面雨水，向南排入园区规划叶桥大沟，雨水主管设计d 800-d1350，考虑近期规划水系暂缓实施，在K0+953处设置雨水管临时出口，排入现状水沟，临时散排。
远期待河道水系实施后，根据水系河道要求建设出水口及河道驳岸。
北城路-上方寺路雨水沿道路慢车道双侧布置，主要收集道路两侧及路面排水，向南排入现状冷却河，雨水主管设计d600-d800。
北环路-北城路段污水管道沿道路混合车道西侧敷设，根据污水规划方案，污水排入规划北城路污水主干管，主管设计管径d600。
北城路-上方寺路污水管道沿道路混合车道西侧敷设，根据污水规划，污水排入现状上方寺路污水主干管，主管设计管径d400。
为保证污水的顺利排放，建议加快实施下游污水管道与现状市政管网衔接。
二、施工依据1、道路工程施工图2、《给水排水制图标准》GB/T50106-20013、《室外排水设计规范》GB50014-20064、《给水排水管道工程施工及验收规范》GB 50268-20085、《给水排水构筑物施工及验收规范》GB50141-20086、《埋地聚乙烯排水管管道工程技术规程》CECS164-2004第页17、《混凝土和钢筋混凝土排水管》GB/T11836-20098、《给水排水标准图集》国标，2005年合订本；9、《江苏省给水排水图集》苏S01-201210、《给水排水工程管道结构设计规划》GB50332-200211、《给水排水工程构筑物结构设计规范》GB50069-200212、《混凝土结构设计规范》GB50010-20 1013、《砌体结构设计规范》GB50003-200114、《建筑地基基础设计规范》GB50007-200215、《给水排水工程埋地预制混凝土圆形管管道结构设计规范》CECS143:2002三、工程现场情况管材及接口：D500及以下雨污水管道管材采用聚乙烯（HDPE）双壁波纹管（环刚度不小于12KN/m2），接口采用承插式橡胶圈接口,弯曲抗拉极限强度≥16MPa，允许弯曲抗性强度3.2MPa，密度0.94-0.96g/ cm，弹性模量≥800MPa，接口工作内压力≥0.10MPa,管材及接口要求详见国标04S520-(30-33)。
市政道路改扩建工程施工组织设计方案
市政道路改扩建工程施工组织设计方案第一章编制说明1.1编制原则在充分理解招标文件的基础上，制定先进、合理、经济、可行的施工方案。
充分研究现场施工环境，妥善处理施工组织与周边接口问题，周密安排交通疏导和施工机械，使施工对周边环境的影响减小到最小限度。
严格执行施工过程中涉及的相关标准、规范和规程。
施工工艺流程与施工方法满足规范及设计要求。
施工进度安排合理、高效，施工区段划分协调、统一。
遵守、执行招标文件各条款的具体要求，确保实现业主要求的工期、质量、安全、环境保护、文明施工和职工健康等各方面的工程目标。
在认真、全面理解设计文件的基础上，结合工程情况，应用新技术成果，使施工组织设计具有技术先进、方案可靠、经济合理的特点。
1.2编制依据**市公联公路联络线有限责任公司提供的**路（东四环～杨闸环岛）改扩建工程投标通知书、招标文件、工程量清单、招标答疑文件和补遗书。
**城市排水集团有限责任公司回用水工程部提供的**路（东四环—杨闸环岛）改扩建工程招标文件**市市政工程设计研究总院设计的**路（东四环～杨闸环岛）改扩建工程道路、雨水、污水工程设计图（工程编号：2001J260-ZB00DL、 2001J260-ZB00PS）。
类似本工程施工经验以及我单位现有人力资源情况、机械设备配套能力以及经济技术实力。
本工程涉及的施工技术、安全管理、质量验收等方面的国家、交通部和**市制定的规范、规程和法规文件。
详见后附表1-1、1-2、1-3、1-4。
多次现场踏勘所掌握的情况。
1.3对招标文件的响应1.3.1对工程质量的承诺根据招标文件的要求，招标文件中建设单位要求工程质量为合格。
我方郑重承诺如我单位中标，工程质量达到**市市政工程质量验收标准的合格等级，并且符合国家标准及**市建委竣工备案要求，符合工程设计文件和有关技术规范要求,贯彻执行质量终身制。
1.3.2对工程工期的承诺根据招标文件的要求，招标文件中建设单位要求2005年7月20日开工，2006年7月20日竣工，工期为366日历天。

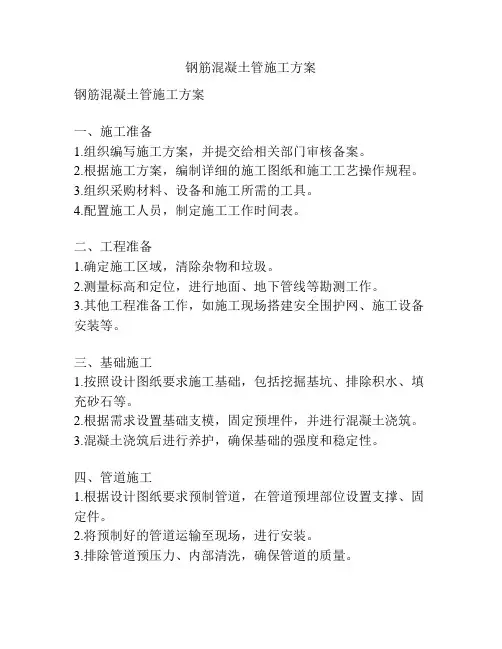

钢筋混凝土管施工方案
钢筋混凝土管施工方案钢筋混凝土管施工方案一、施工准备1.组织编写施工方案，并提交给相关部门审核备案。
2.根据施工方案，编制详细的施工图纸和施工工艺操作规程。
3.组织采购材料、设备和施工所需的工具。
4.配置施工人员，制定施工工作时间表。
二、工程准备1.确定施工区域，清除杂物和垃圾。
2.测量标高和定位，进行地面、地下管线等勘测工作。
3.其他工程准备工作，如施工现场搭建安全围护网、施工设备安装等。
三、基础施工1.按照设计图纸要求施工基础，包括挖掘基坑、排除积水、填充砂石等。
2.根据需求设置基础支模，固定预埋件，并进行混凝土浇筑。
3.混凝土浇筑后进行养护，确保基础的强度和稳定性。
四、管道施工1.根据设计图纸要求预制管道，在管道预埋部位设置支撑、固定件。
2.将预制好的管道运输至现场，进行安装。
3.排除管道预压力、内部清洗，确保管道的质量。
五、钢筋布置1.根据设计要求进行钢筋的剪断、弯曲和焊接等工艺。
2.按照设计图纸要求进行钢筋的布置，确保钢筋的位置和数量准确无误。
3.对钢筋进行焊接和扎捆，保证钢筋之间的连接牢固。
六、模板施工1.根据设计要求制作模块板和调整模板尺寸。
在安装水泥板之前，擦拭模板的表面，使其光滑。
2.安装调整后的模块板，并使用钢筋焊接进行固定。
3.在模板安装完成后，进行修整和垫层，确保模板的平整度和密封性。
七、混凝土浇筑1.混凝土配合比的调整和确认。
2.根据设计要求进行混凝土浇筑。
3.混凝土浇筑完成后，进行振捣和养护，以确保混凝土的强度和质量。
八、验收与完工1.按照施工方案要求进行施工质量验收和安全验收。
2.撤除施工围护网和设备，清理现场。
3.办理相关工程竣工手续，提交竣工图纸，并进行竣工验收。
以上是钢筋混凝土管施工的基本方案。
在具体施工过程中，还要根据实际情况进行具体操作和调整。
同时，施工过程中要加强安全管理，确保施工人员的人身安全和材料设备的安全使用。
顶管施工方案(通用)
陕西省西咸新区秦汉新城朝阳五路（一期）市政工程顶管及工作井、接收井专项方案编制人：审核人：审批人：编制单位：陕西建工第三建设集团有限公司编制时间：年月日目录1、编制依据 (1)2、工程概况 (1)2.1 场地情况 (1)2。
2 地质资料 (1)2.3 沿线地下管网及构筑物 (2)2.4 雨水工程施工图设计 (2)3、施工方案 (2)4、顶管施工工艺 (3)4。
1 泥水平衡顶管施工工艺 (3)4.2 施工工艺流程 (4)4.3 泥水系统、注浆量 (5)5、工作井、接收井 (5)5。
1 工作井、接收井结构及几何尺寸 (5)5.2 工作井、接收井施工 (6)5。
3 后背墙 (11)6、管道顶进 (12)6.1 顶力的理论计算 (12)6.2 机械顶管设备选型及安装 (12)6。
3 顶管工程施工技术措施 (13)6。
4 泥浆的压注与置换 (15)6。
5 泥浆的压注方法 (16)6。
6 顶进监控 (16)7、质量验收标准 (18)8、安全保证措施 (21)8。
1 安全生产领导小组及安全生产管理体系 (21)8。
2 安全教育及检查制度 (22)8.3 确保施工安全的组织及措施 (22)9、应急救援预案 (24)9。
1 安全生产事故风险分析 (24)9。
2 救援组织机构人员配置 (24)9。
3 救援物资 (24)9。
4 应急救援程序 (25)9。
5 现场应急救援处理办法 (25)10、事故调查 (27)10、施工平面布置图 (29)11、朝阳五路雨水工程变更图 (30)顶管及工作井、接收井施工方案一、编制依据：《陕西省西咸新区秦汉新城雨水工程专项规划》《陕西省西咸新区秦汉新城朝阳五路（一期）市政工程设计图》《陕西省西咸新区秦汉新城朝阳五路市政工程—-雨水工程变更通知单》《西安市政设计研究院实测现状地面纵、横断面测量成果》《给排水工程顶管技术规程》(CECS 246:2008)；《混凝土结构设计规范》（GB 50010-2010)；《建筑基坑支护技术规范》(JGJ 120—2012）；《建筑抗震设计规范》(GB 50011-2010）；《顶进施工法用钢筋混凝土排水管》（JC/T 640—2008）；《地下工程防水技术规范》(GB50108-2001)；《给水排水管道工程施工及验收规范》（GB50268—2008）.二、工程概况本工程系陕西省西咸新区秦汉新城朝阳五路市政工程-—雨水工程施工图设计.1、场地情况:朝阳五路是秦汉新城渭北综合服务区内重要的南北向次干路之一.道路全长460.648m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6检查井施工
6.1测量放线定位：根据施工基线或控制网点用全站仪测放每个检查井的轴线和边线，并做好标记。
6.2基础下地基处理：根据设计提供的基础底标高进行清淤回填，用人工夯实整平，使其承载力不小于设计要求，夯实后的顶标高即为基础底标高。施工阶段做好排水工作。
6.3基础处理：采用人工分层回填和压实的施工方法，回填断面及厚度必须达到设计要求，用水准仪控制好标高。
6.4现浇混凝土底座：
a、施工放线：用经纬仪测放砼底座边线，采用钢木结合模板，用三角支架将模板支撑牢固。
b、模板支立：支模板时用水准仪、经纬仪严格控制标高及断面尺寸，模板支立要直、支撑要牢固，确保浇注时不跑模；模板拼缝垫1cm厚的海绵条，保证拼缝严密不漏浆，同时要保证模板的平整度符合规范要求。
c、混凝土底座采用C20商品混凝土。
抹带完成后，应立即用平软材料覆盖，3-4h后洒水养护。其接口形式如下图：
（3）材料和工具：
1）钢丝网 规格为20号10mmX10mm，钢丝网应无锈、无油垢，按设计要求事先截好，留出的搭接长度不小于100mm。搭接处用20号或22号镀锌铁丝绑扎。
2）水泥砂浆 抹带和镇缝均用1：2.5水泥砂浆。
3）抹带工具 浆桶、刷子、铁抹子、抹具等。钢丝网抹带的模具，用以控制带宽和带厚。
3.3.2、沿线淡水资源丰富,施工用水可就近取材。
3.3.3、沿线无电力供应，需配备发电机解决施工用电。
三、工程特点分析和工程技术要求
1、工程特点分析
（1）本工程施工条件较好，外界干扰因素较少；
（2）该工程工程量大，施工战线较长，管线铺设长度约342m，管理难度大；
（3）施工工期较短，工期相当紧张，为保护外环高速，需安排多个队伍同时施工。
（2）湖北省基坑工程技术规程DB159-2004
（3）砌体工程施工质量验收规范 GB50203-2002
（4）混凝土结构工程施工质量验收规范 GB50204-2002
（5）给水排水管道工程施工及验收规范 GB50268-97
2、编制原则
2.1 严格按合同要求、设计图纸、现场条件及施工规范、质量检验评定标准的原则组织施工，在编写施工方法时，严格按照设计要求，技术范围和工程质量检验评定标准，精心组织、科学施工，坚持工程质量高标准，力争优质、高效地完成任务。
平基与管子相接触的三角部分，应用同等强度等级混凝土中的软灰填捣密实。
浇筑管座混凝土时，应两侧同时进行，以防将管子挤偏。
5.2、接口方法：钢丝网水泥砂浆抹带接口
由于本工程土质较好且具有带形基础，故采用钢丝网水泥砂浆抹带接口。
（1） 操作程序：
基础和管口凿毛洗净→浇筑管座混凝土→将加工好的钢丝网插入管座的对口砂浆中→勾捻管内下部管缝→上部内缝支托架→抹第一层水泥砂浆→按钢丝网片→抹第二层水泥砂浆→勾捻管内上部管缝→养护
4.3管道基础覆土<5m采用120°C25混凝土基础。
5.管道安装
垫层平基验收合格后，达到一定的强度即可安管。把混凝土管运至施工现场，沿线摊开，做好严格按产品标准进行逐节检验，不符合标准的不得使用。管材要经试验合格后才能使用，并要有质保单，合格证书。在施工时，排管前做好清除基础表面污泥、杂物和积水，复核好高程样板的中心位置与标高。排管自下游排向上游。下管采用人工和8T汽车吊配合。铺管时，将管节平稳吊下，用手拉葫芦吊将管子平移到排管的接口处，用人工安排放置，调整管节的标高和轴线，使管子平顺相接。
2.2、采用先进施工设备和施工技术的原则。
2.3、坚持与业主、监理、设计单位紧密配合的原则。尊重业主、监理工程师的意见，执行监理工程师的指令，配合设计单位改善、优化设计，共创精品工程。
2.4、充分考虑各种不利施工进度和质量的影响因素，在工期安排、人员设备配置、施工方法等方面综合考虑时留有余地。针对本工程的施工特点、难点着重考虑相应的施工方案和措施。
3.1.2钢板桩截面尺寸图
3.1.3沟槽支护平面图
3.1.4钢板桩支护立面图
3.2采用挖掘机与人工配合的方法施工：钢板桩支护完成后，挖掘机进行挖土，人工配合清理沟槽和边坡。放坡系数按设计要求为1:0.67。沟槽断面形式采用梯形槽，开挖严格控制标高，为防止超挖或扰动槽底面，槽底留0.2-0.3m的土层暂时不挖，待临铺管前用人工清理挖至标高，并同时修槽底。开挖成槽后及时填写验槽记录，请监理人员进行验槽后及时做好管道基础。
2.2管道选材：选择符合设计要求的管材，严格控制管材的出厂质量；
3 基槽开挖
3.1沟槽开挖分段快速施工，敞沟时间不宜长。由于沿线地面标高起伏较大，最深的基槽达到3米且离外环高速入花山收费站匝道较近，为减少开挖基槽对外环匝道的影响，在开挖前按照施工图和管道设计说明规定，放出管道中心线及槽边线，确定出堆土范围和布置堆放器材场地。基槽开挖以检查井为单位分段施工，施工方法采取钢板桩支护结合放坡。
管道铺设验收合格后，即可进行混凝土管座及接口施工。
5.1、安管方法：普通法安管
平基混凝土应在验槽合格后及时浇筑，终凝前不得泡水，并应进行养护。
平基混凝土的高程应严格控制，不得高于设计高程，低于设计高程不超过10mm.
平基混凝土强度达到5MP以上时，方可直接下管。
安管的对口间隙为10mm。
浇筑管座混凝土前平基应凿毛冲净。
2、主要工程量
序号
项目名称
单位
工程量
备 注
1
D1350钢筋混凝土管
米
342
2
1100×1700砖砌井
座
5
3
30c型钢板桩
根
360
3、现场自然条件
3.1、地形与地质
沿线为均废弃农田。管道施工的起点与终点各有一片树林。
3.2、水文及气象条件
武汉属于季风性气候，雨水天气较多。
3.3、沿线施工条件
3.3.1、工程沿线位于外环下花山收费站辅道栏杆网外5米，附近为农田，树林，无道路供材料、机械进出。
8.3回填桩孔时采取措施填实，当采用砂灌填时，可冲水助沉。
六、施工工期安排及保证措施
1 施工工期安排
本工程计划工期从2012年5月10日-2012年6月31日。历时51个工作日完成
2施工计划保证措施
（1）为确保本工程顺利进行，项目部选择一批施工经验丰富、作风过硬、组织能力强、技术素质高的领导干部和工程技术人员进行现场施工技术管理。

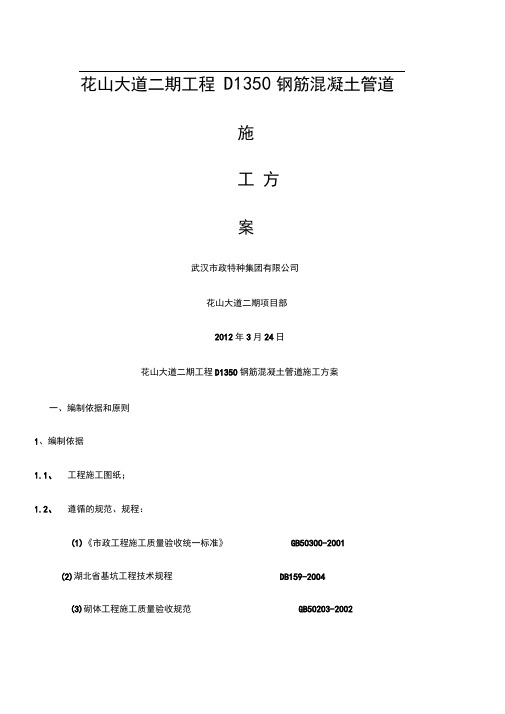

花山大道二期工程D1350钢筋混凝土管道
施
工
方
案
武汉市政特种集团有限公司
花山大道二期项目部
2012年3月24日
花山大道二期工程D1350钢筋混凝土管道施工方案
一、编制依据和原则
1、编制依据
1.1、工程施工图纸；
1Hale Waihona Puke 2、遵循的规范、规程：（1）《市政工程施工质量验收统一标准》 GB50300-2001
7.2为了避免井室周围下沉的质量通病，在回填施工中应采用双填法进行施工，即井室周围必须与管道回填同时进行。
7.3管顶以上0.5m范围内用人工夯填，每层压实厚度不大于15cm。管顶1.5m以上用推土机配合压路机进行回填。具体施工操作应严格按操作规程进行。
7.4回填前清除槽内杂物、排除积水。
7.5沟槽两侧须同时回填，且两侧高差不得超过30㎝，管顶以上50㎝范围内应特别注意夯实设备的选用，以防止对管道结构造成损坏。
靠近外环匝道一侧按设计要求放坡，将采用降低原始地面高程的措施，沟槽高度控制在3米以内，放坡宽度控制在3.75米以内。但考虑到沟槽离武汉绕城高速花山匝道很近，将准备钢板桩，在出现边坡不稳定的情况下作为应急措施。
钢板桩支护方法：钢板桩选用30C型槽钢，详细界面尺寸见大样图.钢板桩沿沟槽边线按中心线间距500mm均匀布置，水平方向连系槽钢按中心线1000mm间距布置，连接方式采用焊接，使钢板桩形成网状体，以提高抵抗土体侧向压力的能力。祥见沟槽支护平面图及钢板桩支护立面图
管道沟槽底部的开挖宽度，按下式计算：
B=D+2a
式中 B—管道沟槽底部的开挖宽度（mm）；
D—管道外径（mm）
a—管道一侧的工作面宽度（mm），详见下表
管径或涵宽（mm）
每侧工作宽度（m）
200-500
0.4
600-1000
0.5
1100-1500
0.6
1600-2000
0.8
2000以上
1.0
3.1.1钢板桩支护
4.基础施工
4.1 在软土地段或沼泽处，应先清除淤泥及杂填土，换填砂砾石至管道基础底标高，然后再进行管道施工。当管道及检查井基础坐落在回填土层时，回填土层的压实度必须≧93%（中型击实标准），当满足不了以上条件时，必须进行地基处理。处理方法可视具体情况会同甲方及设计人员共同处理。
4.2 测量中心轴线，标高，并放出基础边线。在沟底设置水平小木桩，桩顶标高为管道基础的标高。
（2）操作要点：
带尺寸为：带宽200mm，带厚25mm，钢丝网宽度180mm.
抹带前先刷一道水泥浆，然后安装好弧形边模。
第一层砂浆厚约15mm，抹完后稍凉有浆皮儿出现时，将管座内的钢丝兜起，紧贴底层砂浆，上部搭接处用绑丝扎牢，钢丝网头应塞入网内使网表面平整。
第一层水泥砂浆初凝后再抹第二层水泥砂浆，初凝后赶光压实。
7沟槽回填
管涵工程经监理工程师主体结构隐蔽验收合格后，应及时进行回填。以免晾槽过久造成塌方，挤坏管道或管道接口抹带空鼓开裂；雨季易产生泡槽、漂管或造成回填作业困难。管线结构验收合格后方可进行回填施工，且回填尽可能与沟槽开挖施工形成流水作业。
7.1回填土的含水量必须符合要求，当回填土的含水量过大时，根据天气、现场情况，采用晾晒或掺拌石灰粉的措施，以达到回填土的最佳含水量。
1.3根据甲方提供的水准点，用水准仪在基础沿线测放高程控制点，做好标志，并测量原地面高程。
1.5控制测量和高程测量完成后要向监理工程师报验测量资料，经监理工程师验收合格后进行后续施工。
6.1测量放线定位：根据施工基线或控制网点用全站仪测放每个检查井的轴线和边线，并做好标记。
6.2基础下地基处理：根据设计提供的基础底标高进行清淤回填，用人工夯实整平，使其承载力不小于设计要求，夯实后的顶标高即为基础底标高。施工阶段做好排水工作。
6.3基础处理：采用人工分层回填和压实的施工方法，回填断面及厚度必须达到设计要求，用水准仪控制好标高。
6.4现浇混凝土底座：
a、施工放线：用经纬仪测放砼底座边线，采用钢木结合模板，用三角支架将模板支撑牢固。
b、模板支立：支模板时用水准仪、经纬仪严格控制标高及断面尺寸，模板支立要直、支撑要牢固，确保浇注时不跑模；模板拼缝垫1cm厚的海绵条，保证拼缝严密不漏浆，同时要保证模板的平整度符合规范要求。
c、混凝土底座采用C20商品混凝土。
抹带完成后，应立即用平软材料覆盖，3-4h后洒水养护。其接口形式如下图：
（3）材料和工具：
1）钢丝网 规格为20号10mmX10mm，钢丝网应无锈、无油垢，按设计要求事先截好，留出的搭接长度不小于100mm。搭接处用20号或22号镀锌铁丝绑扎。
2）水泥砂浆 抹带和镇缝均用1：2.5水泥砂浆。
3）抹带工具 浆桶、刷子、铁抹子、抹具等。钢丝网抹带的模具，用以控制带宽和带厚。
3.3.2、沿线淡水资源丰富,施工用水可就近取材。
3.3.3、沿线无电力供应，需配备发电机解决施工用电。
三、工程特点分析和工程技术要求
1、工程特点分析
（1）本工程施工条件较好，外界干扰因素较少；
（2）该工程工程量大，施工战线较长，管线铺设长度约342m，管理难度大；
（3）施工工期较短，工期相当紧张，为保护外环高速，需安排多个队伍同时施工。
（2）湖北省基坑工程技术规程DB159-2004
（3）砌体工程施工质量验收规范 GB50203-2002
（4）混凝土结构工程施工质量验收规范 GB50204-2002
（5）给水排水管道工程施工及验收规范 GB50268-97
2、编制原则
2.1 严格按合同要求、设计图纸、现场条件及施工规范、质量检验评定标准的原则组织施工，在编写施工方法时，严格按照设计要求，技术范围和工程质量检验评定标准，精心组织、科学施工，坚持工程质量高标准，力争优质、高效地完成任务。
平基与管子相接触的三角部分，应用同等强度等级混凝土中的软灰填捣密实。
浇筑管座混凝土时，应两侧同时进行，以防将管子挤偏。
5.2、接口方法：钢丝网水泥砂浆抹带接口
由于本工程土质较好且具有带形基础，故采用钢丝网水泥砂浆抹带接口。
（1） 操作程序：
基础和管口凿毛洗净→浇筑管座混凝土→将加工好的钢丝网插入管座的对口砂浆中→勾捻管内下部管缝→上部内缝支托架→抹第一层水泥砂浆→按钢丝网片→抹第二层水泥砂浆→勾捻管内上部管缝→养护
4.3管道基础覆土<5m采用120°C25混凝土基础。
5.管道安装
垫层平基验收合格后，达到一定的强度即可安管。把混凝土管运至施工现场，沿线摊开，做好严格按产品标准进行逐节检验，不符合标准的不得使用。管材要经试验合格后才能使用，并要有质保单，合格证书。在施工时，排管前做好清除基础表面污泥、杂物和积水，复核好高程样板的中心位置与标高。排管自下游排向上游。下管采用人工和8T汽车吊配合。铺管时，将管节平稳吊下，用手拉葫芦吊将管子平移到排管的接口处，用人工安排放置，调整管节的标高和轴线，使管子平顺相接。
2.2、采用先进施工设备和施工技术的原则。
2.3、坚持与业主、监理、设计单位紧密配合的原则。尊重业主、监理工程师的意见，执行监理工程师的指令，配合设计单位改善、优化设计，共创精品工程。
2.4、充分考虑各种不利施工进度和质量的影响因素，在工期安排、人员设备配置、施工方法等方面综合考虑时留有余地。针对本工程的施工特点、难点着重考虑相应的施工方案和措施。
3.1.2钢板桩截面尺寸图
3.1.3沟槽支护平面图
3.1.4钢板桩支护立面图
3.2采用挖掘机与人工配合的方法施工：钢板桩支护完成后，挖掘机进行挖土，人工配合清理沟槽和边坡。放坡系数按设计要求为1:0.67。沟槽断面形式采用梯形槽，开挖严格控制标高，为防止超挖或扰动槽底面，槽底留0.2-0.3m的土层暂时不挖，待临铺管前用人工清理挖至标高，并同时修槽底。开挖成槽后及时填写验槽记录，请监理人员进行验槽后及时做好管道基础。
2.2管道选材：选择符合设计要求的管材，严格控制管材的出厂质量；
3 基槽开挖
3.1沟槽开挖分段快速施工，敞沟时间不宜长。由于沿线地面标高起伏较大，最深的基槽达到3米且离外环高速入花山收费站匝道较近，为减少开挖基槽对外环匝道的影响，在开挖前按照施工图和管道设计说明规定，放出管道中心线及槽边线，确定出堆土范围和布置堆放器材场地。基槽开挖以检查井为单位分段施工，施工方法采取钢板桩支护结合放坡。
管道铺设验收合格后，即可进行混凝土管座及接口施工。
5.1、安管方法：普通法安管
平基混凝土应在验槽合格后及时浇筑，终凝前不得泡水，并应进行养护。
平基混凝土的高程应严格控制，不得高于设计高程，低于设计高程不超过10mm.
平基混凝土强度达到5MP以上时，方可直接下管。
安管的对口间隙为10mm。
浇筑管座混凝土前平基应凿毛冲净。
2、主要工程量
序号
项目名称
单位
工程量
备 注
1
D1350钢筋混凝土管
米
342
2
1100×1700砖砌井
座
5
3
30c型钢板桩
根
360
3、现场自然条件
3.1、地形与地质
沿线为均废弃农田。管道施工的起点与终点各有一片树林。
3.2、水文及气象条件
武汉属于季风性气候，雨水天气较多。
3.3、沿线施工条件
3.3.1、工程沿线位于外环下花山收费站辅道栏杆网外5米，附近为农田，树林，无道路供材料、机械进出。
8.3回填桩孔时采取措施填实，当采用砂灌填时，可冲水助沉。
六、施工工期安排及保证措施
1 施工工期安排
本工程计划工期从2012年5月10日-2012年6月31日。历时51个工作日完成
2施工计划保证措施
（1）为确保本工程顺利进行，项目部选择一批施工经验丰富、作风过硬、组织能力强、技术素质高的领导干部和工程技术人员进行现场施工技术管理。
花山大道二期工程D1350钢筋混凝土管道
施
工
方
案
武汉市政特种集团有限公司
花山大道二期项目部
2012年3月24日
花山大道二期工程D1350钢筋混凝土管道施工方案
一、编制依据和原则
1、编制依据
1.1、工程施工图纸；
1Hale Waihona Puke 2、遵循的规范、规程：（1）《市政工程施工质量验收统一标准》 GB50300-2001
7.2为了避免井室周围下沉的质量通病，在回填施工中应采用双填法进行施工，即井室周围必须与管道回填同时进行。
7.3管顶以上0.5m范围内用人工夯填，每层压实厚度不大于15cm。管顶1.5m以上用推土机配合压路机进行回填。具体施工操作应严格按操作规程进行。
7.4回填前清除槽内杂物、排除积水。
7.5沟槽两侧须同时回填，且两侧高差不得超过30㎝，管顶以上50㎝范围内应特别注意夯实设备的选用，以防止对管道结构造成损坏。
靠近外环匝道一侧按设计要求放坡，将采用降低原始地面高程的措施，沟槽高度控制在3米以内，放坡宽度控制在3.75米以内。但考虑到沟槽离武汉绕城高速花山匝道很近，将准备钢板桩，在出现边坡不稳定的情况下作为应急措施。
钢板桩支护方法：钢板桩选用30C型槽钢，详细界面尺寸见大样图.钢板桩沿沟槽边线按中心线间距500mm均匀布置，水平方向连系槽钢按中心线1000mm间距布置，连接方式采用焊接，使钢板桩形成网状体，以提高抵抗土体侧向压力的能力。祥见沟槽支护平面图及钢板桩支护立面图
管道沟槽底部的开挖宽度，按下式计算：
B=D+2a
式中 B—管道沟槽底部的开挖宽度（mm）；
D—管道外径（mm）
a—管道一侧的工作面宽度（mm），详见下表
管径或涵宽（mm）
每侧工作宽度（m）
200-500
0.4
600-1000
0.5
1100-1500
0.6
1600-2000
0.8
2000以上
1.0
3.1.1钢板桩支护
4.基础施工
4.1 在软土地段或沼泽处，应先清除淤泥及杂填土，换填砂砾石至管道基础底标高，然后再进行管道施工。当管道及检查井基础坐落在回填土层时，回填土层的压实度必须≧93%（中型击实标准），当满足不了以上条件时，必须进行地基处理。处理方法可视具体情况会同甲方及设计人员共同处理。
4.2 测量中心轴线，标高，并放出基础边线。在沟底设置水平小木桩，桩顶标高为管道基础的标高。
（2）操作要点：
带尺寸为：带宽200mm，带厚25mm，钢丝网宽度180mm.
抹带前先刷一道水泥浆，然后安装好弧形边模。
第一层砂浆厚约15mm，抹完后稍凉有浆皮儿出现时，将管座内的钢丝兜起，紧贴底层砂浆，上部搭接处用绑丝扎牢，钢丝网头应塞入网内使网表面平整。
第一层水泥砂浆初凝后再抹第二层水泥砂浆，初凝后赶光压实。
7沟槽回填
管涵工程经监理工程师主体结构隐蔽验收合格后，应及时进行回填。以免晾槽过久造成塌方，挤坏管道或管道接口抹带空鼓开裂；雨季易产生泡槽、漂管或造成回填作业困难。管线结构验收合格后方可进行回填施工，且回填尽可能与沟槽开挖施工形成流水作业。
7.1回填土的含水量必须符合要求，当回填土的含水量过大时，根据天气、现场情况，采用晾晒或掺拌石灰粉的措施，以达到回填土的最佳含水量。
1.3根据甲方提供的水准点，用水准仪在基础沿线测放高程控制点，做好标志，并测量原地面高程。
1.5控制测量和高程测量完成后要向监理工程师报验测量资料，经监理工程师验收合格后进行后续施工。
