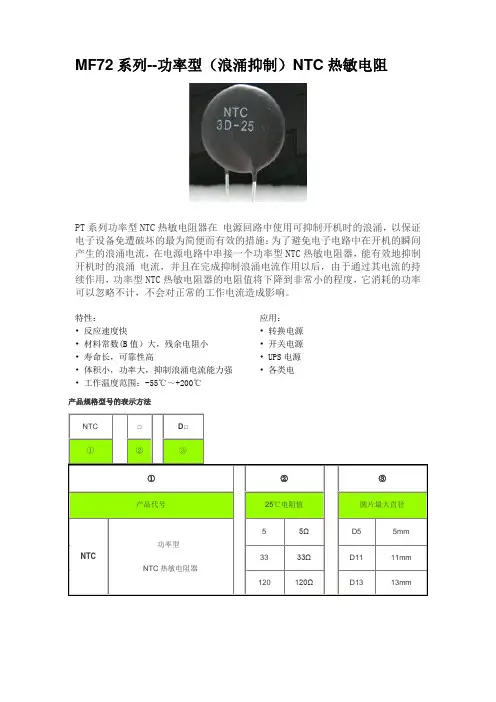

MF72系列--功率型（浪涌抑制）NTC热敏电阻
PT系列功率型NTC热敏电阻器在电源回路中使用可抑制开机时的浪涌，以保证电子设备免遭破坏的最为简便而有效的措施：为了避免电子电路中在开机的瞬间产生的浪涌电流，在电源电路中串接一个功率型NTC热敏电阻器，能有效地抑制开机时的浪涌电流，并且在完成抑制浪涌电流作用以后，由于通过其电流的持续作用，功率型NTC热敏电阻器的电阻值将下降到非常小的程度，它消耗的功率可以忽略不计，不会对正常的工作电流造成影响。

特性：
• 反应速度快
• 材料常数(B值）大，残余电阻小
• 寿命长，可靠性高
• 体积小，功率大，抑制浪涌电流能力强• 工作温度范围：-55℃～+200℃应用：• 转换电源• 开关电源• UPS电源• 各类电
产品规格型号的表示方法。

传感器SENSORSSENSOR MANUALTEMPERATUREMEASUREMENTCONTROLSHANGHAI BENMU INDUSTRY CO., LTD.上海本牧实业有限公司QUICK LINKSCONNECTINGSENSOR TECH电阻值耗散常数ResistanceThermal dissipation constantB值热时间常数B constantThermal time constant热敏电阻的电阻值R和绝对温度T之间，有以下近似关系。

Between resistance R and absolute temperature T, there is the following approximate relationship.11T1T2根据公式、可以求证任意温度T时的热敏电阻R。

Thermistor resistance R at any temperature T can be calculated from equation (1)R1: Resistance (Ω) at absolute temperature T1 (K)绝对温度T1 (K) 时的电阻值R2: Resistance (Ω) at absolute temperature T2 (K)绝对温度T2 (K) 时的电阻值A thermistor is "a thermally sensitive resistor"that is a semiconductor whose resistance varies significantly with temperature.In general,there are two types thermal senstive resistor.One is PTC (Postive Temperature Coefficient);the resistance increases as temperature increases.The other is NTC (Negative Temperature Coefficient);the resistance decreases as temperature increases.The following description is applicable only to NTC thermistors.热敏电阻是应用于信息系统与控制系统的敏感元件，主要用于对温度的测量、控制、保护及用作加热器。

R：周围温度T(K)时的电阻值 （K：绝对温度） R0：周围温度T0(K)时的电阻值 B：热敏电阻的B常数
2. B常数 如 (1) 公式 :
B=ln(R/R0)/(1/T - 1/T0) …… (2)
3. 热扩散常数(耗散系数δ) 当在周围温度T1下电功率为P(mW)且热敏 电阻温度升高T2，则有如下公式：
振动 Vibration
没机械损伤； R25 阻值变化率在±3%以内； B 值（B25/50）变化不超过±2%。 No Mechanical damage； R25 Change within ±2%； B-CONSTANT(B25/50) change within ±2%。
频率：10－55－10Hz； 振幅：1.52mm； XY 和 Z 方向的时间：每方向 2 小时。 Frequency：10－55－10Hz； Amplitude：1.52mm； Direction and time ： X,Y and Z directions For 2 hours。
235℃±5℃ 2±0.5 秒(GB 2423.28-82) 235℃±5℃ 2s±0.5s
没有机械损伤；R25 阻值变化±3%以 低温-40±3℃，30min;25℃,2～3 min；高温 125±3℃，
内；B 值（B25/85）变化不超过±2%。 30min，五次循环(GB 2423.22-87)
No mechanical damage △R25≤±3%
Preheat Temperature:100-150℃. Solder Temperature: 260±10℃.Dipping Time: 10±1s
大于 95%的覆盖面积 95% Cover Min
无可见损伤 No mechanical damage

■ 可靠性试验 试验项目
性能要求
试验方法与条件
风华高科热敏元器件分公司 FENGHUA THERMISTOR COMPONENTS BRANCH COMPANY
4
NTC 热敏电阻温度传感器
温度循环试验
通电 高温试验 低温试验 耐潮温 引线强度
跌落试验
振动
碰撞 弯曲试验
－40℃（不冻液体中）10 分钟 回共 100 个循环周期。 －40℃, 10min 100℃, 10min.
中心阻值
(kΩ) 22.715 21.643 20.629 19.669 18.760 17.900 17.086 16.313 15.582 14.888 14.229 13.600 13.002 12.435 11.896 11.385 10.899 10.436 9..997 9.579 9.181
3.829
60
3.716
5.698
5.194
2.704
70
2.616
4.012
3.555
1.944
FH-CWF 103F 3950F
354.1 182.7 97.10 55.35 32.67 19.91 12.50 8.049 5.314 3.589 2.478 1.745 1.252 0.9117 0.6739 10.00 3950
风华高科热敏元器件分公司 FENGHUA THERMISTOR COMPONENTS BRANCH COMPANY
2
NTC 热敏电阻温度传感器
·热时间常数（静止空气中）：C 型：≤30s，E 型：≤20s.
·电阻－温度特性（R－T 特性）
型号 阻值 (kΩ) 温度 (℃)
－40
