滚动轴承设计.

滚动轴承的结构设计
滚动轴承的结构设计如下：
一、内圈
内圈是滚动轴承的主要组成部分之一，通常与轴配合安装。

内圈的外表面是圆柱形，内孔与轴颈配合，以保持轴承在轴上的正确位置。

内圈的材质通常为高碳钢或不锈钢，经过淬火和回火处理，以提高其硬度和耐磨性。

二、外圈
外圈是滚动轴承的另一个主要组成部分，通常与轴承座或轴承盖配合安装。

外圈的外表面是圆柱形，内孔与内圈配合，以保持轴承的旋转精度和稳定性。

外圈的材质通常为中碳钢或不锈钢，经过淬火和回火处理，以提高其硬度和耐磨性。

三、滚动体
滚动体是滚动轴承的核心部分，通常由球形或圆柱形的钢球或滚珠组成。

滚动体在轴承工作时，在内外圈之间滚动，减少摩擦和磨损，同时传递载荷。

滚动体的材质通常为高碳钢或不锈钢，经过淬火和回火处理，以提高其硬度和耐磨性。

四、保持架
保持架是滚动轴承的重要部件之一，其主要作用是引导滚动体在轴承内正确运动，防止滚动体相互碰撞或卡滞。

保持架的材质通常为轻质材料，如铝合金或塑料，以减轻轴承的重量和提高其旋转效率。

保持架的设计应考虑到滚动体的数量、尺寸和排列方式等因素，以确保轴承的正常运转和使用寿命。

总之，滚动轴承的结构设计需要考虑到多个方面，包括内圈、外圈、滚动体和保持架等。

每个部件都有其特定的作用和要求，共同保证轴承的性能和使用寿命。

同时，在选择和使用滚动轴承时，还需注意其类型、尺寸、载荷、转速等参数是否与使用要求相匹配。

滚动轴承课程设计一、教学目标本节课旨在让学生掌握滚动轴承的基本概念、类型、工作原理和主要参数，能够分析轴承的选用和安装，提高学生的实际工程应用能力。

具体目标如下：1.知识目标：a.了解滚动轴承的分类、结构、工作原理和主要参数；b.掌握轴承的选用和安装方法。

2.技能目标：a.能运用滚动轴承的基本原理分析实际工程问题；b.具备轴承选型和安装的基本能力。

3.情感态度价值观目标：a.培养学生对机械工程的兴趣，提高学生解决实际问题的意识；b.培养学生团队协作、创新思维和实践能力。

二、教学内容本节课的教学内容主要包括以下几个部分：1.滚动轴承的基本概念、类型和结构；2.滚动轴承的工作原理和主要参数；3.轴承的选用和安装方法；4.滚动轴承在实际工程中的应用案例。

三、教学方法为了提高学生的学习兴趣和主动性，本节课将采用多种教学方法：1.讲授法：讲解滚动轴承的基本概念、类型、结构、工作原理和主要参数；2.案例分析法：分析轴承的选用和安装实例，让学生了解轴承在实际工程中的应用；3.讨论法：分组讨论轴承选型和安装的方法，培养学生团队协作和解决问题的能力；4.实验法：安排课后实验，让学生动手操作，巩固所学知识。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：《机械设计基础》；2.参考书：滚动轴承设计手册、轴承选型指南等；3.多媒体资料：滚动轴承工作原理动画、轴承选用和安装视频等；4.实验设备：轴承实验装置、测量工具等。

五、教学评估为了全面、客观地评估学生的学习成果，本节课采用以下评估方式：1.平时表现：观察学生在课堂上的参与程度、提问回答等情况，了解学生的学习态度和兴趣；2.作业：布置相关练习题，要求学生在课后完成，检验学生对滚动轴承知识的掌握程度；3.考试：安排期末考试，涵盖滚动轴承相关知识点，以检验学生的学习效果。

六、教学安排本节课的教学安排如下：1.教学进度：按照教材的章节安排，逐步讲解滚动轴承的基本概念、类型、结构、工作原理和主要参数；2.教学时间：共计4课时，每课时45分钟；3.教学地点：教室。

滚动轴承的组合设计组合设计的内容包括：1）固定 2）调整 3）配合与装拆 4）润滑与密封。

组合设计合理与否将影响轴系的受力、运转精度、轴承寿命及机器性能。

1.滚动轴承的轴向固定实际上是对整个轴系起固定作用，承受轴向力，防止轴系发生轴向蹿动。

常用两种固定方法：1）两端固定这是最常见的固定方式，两个轴承外圈都在单方向用轴承盖进行固定。

适合于工作温升不高的短轴（跨距 L ≤ 400 mm），考虑到轴的受热伸长，应留出热补偿间隙 C （对于深沟球轴承：C=0.2-0.4mm；对于向心角接触轴承：其轴向间隙可在轴承内部调整，其值比深沟球轴承小得多）。

2）一端固定、一端游动适合于工作温升高的长轴（跨距 L ＞ 400 mm），固定支点的轴承外圈左右均固定，承担双向轴向力，游动支点的轴承只承受径向力，不承受轴向力，当轴受热伸长时，游动支点随轴一起向外移动，避免轴承受到附加载荷作用，防止轴承卡住。

A轴向力，R径向力。

注意：固定支点的内圈亦需进行轴向固定。

2.滚动轴承组合的调整1）间隙的调整与控制为保证轴承正常工作，装配轴承时一般要留出适当的游隙或间隙。

垫片调整：通过增、减垫片厚度来调整间隙。

螺钉调整：用于轴向力不是太大的轴承组合。

2）轴系部件位置的调整使轴上零件处于准确的工作位置（通常用垫片调整）。

3.滚动轴承的配合及装拆1）滚动轴承的配合内圈与轴颈：采用基孔制，孔的配合代号不用标注。

外圈与座孔：采用基轴制，轴的配合代号不用标注。

配合的选取原则：转动套圈、速度高、受载大、工作温度变化大——选较紧的配合（过盈）；不动套圈、常拆轴承——选较松的配合（间隙）。

2）滚动轴承的装拆轴肩高度应低于内圈厚度；轴肩开槽。

4.滚动轴承的润滑及密封润滑的目的：减少摩擦磨损、冷却、吸振、防锈。

密封的目的：防尘、防水、防止润滑剂流失。

转速不高时用接触式密封；转速较高时用非接触式密封。

滚动轴承的组合设计滚动轴承是一种常用的旋转运动传动元件，它通过滚动元件之间的滚动摩擦来实现对轴承载荷的支撑和传递。

滚动轴承的设计是一个复杂的过程，需要考虑多个因素，如轴承类型、尺寸、材料、精度等，以满足特定的工作条件和需要。

首先，滚动轴承的组合设计需要选择合适的轴承类型。

常见的滚动轴承类型包括深沟球轴承、角接触球轴承、圆锥滚子轴承、圆柱滚子轴承等。

不同类型的轴承适用于不同的工况和载荷条件，因此在组合设计时需要对轴承类型进行选择。

其次，滚动轴承的尺寸设计是关键。

尺寸设计是根据工件的要求（如轴承座孔径、外径、宽度等）和轴承的尺寸标准进行匹配。

在确定轴承尺寸时，需要考虑轴承的额定负荷、转速、安装条件等因素，以确保轴承在工作条件下能够稳定运行。

第三，滚动轴承的材料选择是十分重要的。

常见的轴承材料有钢、塑料、陶瓷等。

不同的材料具有不同的特性，如耐磨性、抗腐蚀性、疲劳寿命等。

在组合设计时，需要根据工作环境和轴承的要求来选择合适的材料。

第四，滚动轴承的精度设计是确保轴承性能和寿命的关键。

精度设计包括轴承的圆度、偏心度、内外圈的圆度误差、滚子直径误差等。

在组合设计时，需要根据轴承的使用要求和精度标准来选择合适的轴承精度等级，并保证轴承的加工和装配精度。

此外，滚动轴承的组合设计还需要考虑轴承的润滑和密封方式。

滚动轴承的润滑方式有油润滑和脂润滑两种，而密封方式则有金属盖封和橡胶密封等。

正确选择合适的润滑和密封方式，能够提高轴承的使用寿命和工作效率。

在滚动轴承的组合设计过程中，还需要进行轴承的寿命计算和强度校核。

轴承的寿命计算是根据工作条件和载荷计算轴承的额定寿命，并确定轴承的适用性。

强度校核则是根据轴承的负载情况和材料强度计算轴承的强度，并验证轴承的安全性。

总之，滚动轴承的组合设计是一个复杂的过程，需要综合考虑轴承类型、尺寸、材料、精度等因素。

只有在合理选择和设计的基础上，才能获得满足特定工作条件和要求的滚动轴承组合，提高轴承的性能和寿命。

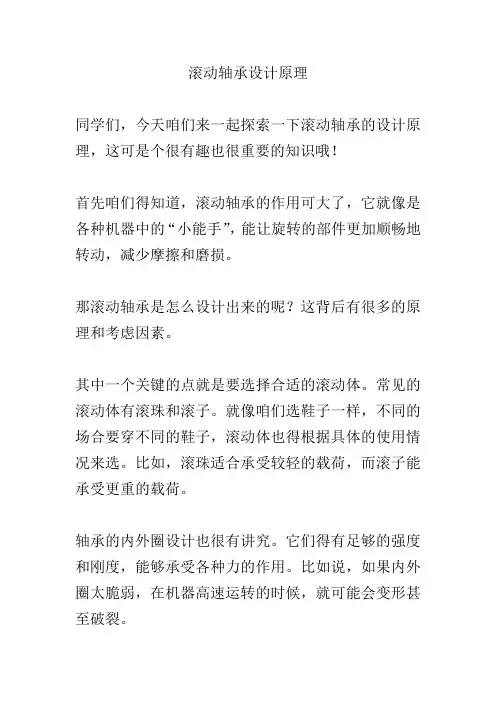

滚动轴承设计原理同学们，今天咱们来一起探索一下滚动轴承的设计原理，这可是个很有趣也很重要的知识哦！首先咱们得知道，滚动轴承的作用可大了，它就像是各种机器中的“小能手”，能让旋转的部件更加顺畅地转动，减少摩擦和磨损。

那滚动轴承是怎么设计出来的呢？这背后有很多的原理和考虑因素。

其中一个关键的点就是要选择合适的滚动体。

常见的滚动体有滚珠和滚子。

就像咱们选鞋子一样，不同的场合要穿不同的鞋子，滚动体也得根据具体的使用情况来选。

比如，滚珠适合承受较轻的载荷，而滚子能承受更重的载荷。

轴承的内外圈设计也很有讲究。

它们得有足够的强度和刚度，能够承受各种力的作用。

比如说，如果内外圈太脆弱，在机器高速运转的时候，就可能会变形甚至破裂。

再来说说轴承的接触角。

这个角度的大小会影响轴承承受轴向和径向载荷的能力。

接触角越大，承受轴向载荷的能力就越强。

想象一下，就像我们推东西，角度不同，用力的感觉也不一样。

润滑也是滚动轴承设计中不能忽略的一环。

就像我们跑步时关节需要润滑一样，轴承也需要良好的润滑来减少摩擦和磨损，延长使用寿命。

要是没有润滑，轴承很快就会出问题。

给大家举个例子，比如说汽车的轮子，如果里面的滚动轴承设计不合理，润滑不好，那开起来可能就会有异响，甚至会影响行车安全。

还有，滚动轴承的密封设计也很重要。

它要能防止灰尘、杂质和水分进入轴承内部，保证轴承的正常运转。

滚动轴承的设计原理包含了很多方面的知识和考虑。

设计师们要综合考虑载荷、转速、工作环境等各种因素，才能设计出性能良好、可靠耐用的滚动轴承。

这样的轴承才能在各种机器中发挥出色的作用，让机器运转得更加高效和稳定。

同学们，现在大家对滚动轴承的设计原理是不是有了更清楚的认识呢？。

滚动轴承的组合设计选择正确的轴承类型及尺寸后，还要考虑轴承与其他零件之间的相对关系。

即以轴承组合为主体的配套设计包括轴承轴向固定、轴承组合的调整、轴承与其他零件的配合装拆等机械结构的设计。

滚动轴承常用于机械设备中轴类零件的支承。

滚动轴承能够使轴的运转精度得到保障，能够发挥轴承的性能。

支承结构的设计，需要综合多方面的因素进行考虑，比如轴承的配置、轴承的固定、轴向定位结构与调整、轴承游隙调整、轴的热膨胀补偿、轴承的润滑和密封等问题。

滚动轴承的固定1、轴承配置轴类零件通常采用前后双点支承结构，每个支承由1或2个以上轴承组成。

可根据轴的载荷方向来选择轴承布局。

向心轴承对称布置，可以适用于纯径向载荷的轴，同型号的角接触轴承，可以适用于受径向和轴向载荷作用的轴。

两个角接触轴承的配置可采用下3种方式之一。

（1）背对背排列外圈宽面相对即称为背对背，背对背排列适用于载荷作用中心处于轴承中心线之外的结构形式。

这种排列方式优点较多，比如支点间跨距大，悬臂长度较小，其末端刚性大。

当轴受热膨胀伸长时，轴承游隙将变大，因此轴承不会出现卡死。

如果采用预紧安装,预紧量将会在轴受热膨胀伸长时减小。

（2）串联排列外圈窄面或外圈宽面都朝向一侧即称为串联排列，适用于载荷作用中心处于轴承中心线同一侧的结构形式。

（3）面对面排列外圈窄面相对即称为面对面，面对面适用于排列载荷作用中心处于轴承中心线之内的结构形式。

这种排列方式结构相对简单、装拆方便。

但是，当轴受热伸长时，由于轴承游隙减小，非常容易造成轴承卡顿或卡死，因此要注意轴承游隙的调整。

2、支承结构的基本形式轴的径向自由度通常由两个轴承支承来共同限定，而轴向限位则可以有多种不同的限位方式，机械工程中常见支承结构有以下3种基本形式。

（1）两端固定支承两个支承点分别限制轴的一个方向的轴向位移,称为两端固定支承。

两端固定支承适用于轴类零件所受纯径向载荷或者轴向载荷小的综合载荷作用。

通常采用滚动轴承组成两端固定支承时，在其中一个支承侧，使轴承外圆与外壳孔间采用过渡的配合，同时要在轴承外圈与端盖间预留少量的空隙,以提供轴的热膨胀长空间。

滚动轴承设计与应用手册滚动轴承是机械设备中常见的一种轴承类型，其设计和应用手册对于机械工程师和制造商来说都是非常重要的参考资料。

本文将从滚动轴承的设计和应用两个方面进行探讨。

一、滚动轴承的设计1. 轴承类型选择滚动轴承的类型有很多种，如球轴承、圆锥滚子轴承、圆柱滚子轴承等。

在选择轴承类型时，需要考虑轴承的负荷、转速、精度等因素，以及轴承的安装和维护难度等因素。

2. 轴承尺寸计算轴承的尺寸计算是滚动轴承设计中的重要环节。

在计算轴承尺寸时，需要考虑轴承的负荷、转速、轴承材料、轴承内部结构等因素。

同时，还需要根据轴承的使用环境和使用寿命等因素进行综合考虑。

3. 轴承材料选择轴承材料的选择对于轴承的使用寿命和性能有着重要的影响。

常见的轴承材料有钢、陶瓷、塑料等。

在选择轴承材料时，需要考虑轴承的负荷、转速、使用环境等因素。

二、滚动轴承的应用1. 轴承安装轴承安装是滚动轴承应用中的重要环节。

在安装轴承时，需要注意轴承的方向、轴承的间隙、轴承的润滑等因素。

同时，还需要根据轴承的使用环境和使用寿命等因素进行综合考虑。

2. 轴承维护轴承维护是滚动轴承应用中的重要环节。

在维护轴承时，需要注意轴承的清洗、润滑、保养等因素。

同时，还需要根据轴承的使用环境和使用寿命等因素进行综合考虑。

3. 轴承故障分析轴承故障分析是滚动轴承应用中的重要环节。

在分析轴承故障时，需要注意轴承的负荷、转速、使用环境等因素。

同时，还需要根据轴承的使用寿命和故障类型等因素进行综合考虑。

总之，滚动轴承的设计和应用手册对于机械工程师和制造商来说都是非常重要的参考资料。

在设计和应用滚动轴承时，需要综合考虑轴承的负荷、转速、精度、使用环境和使用寿命等因素，以确保轴承的性能和寿命。

同时，在轴承的安装、维护和故障分析等方面也需要注意细节，以确保轴承的正常运行。
