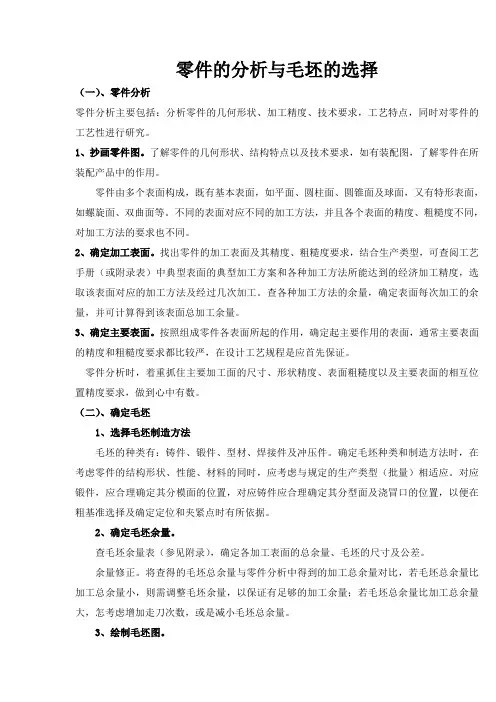

零件的分析与毛坯的选择（一）、零件分析零件分析主要包括：分析零件的几何形状、加工精度、技术要求，工艺特点，同时对零件的工艺性进行研究。
1、抄画零件图。
了解零件的几何形状、结构特点以及技术要求，如有装配图，了解零件在所装配产品中的作用。
零件由多个表面构成，既有基本表面，如平面、圆柱面、圆锥面及球面，又有特形表面，如螺旋面、双曲面等。
不同的表面对应不同的加工方法，并且各个表面的精度、粗糙度不同，对加工方法的要求也不同。
2、确定加工表面。
找出零件的加工表面及其精度、粗糙度要求，结合生产类型，可查阅工艺手册（或附录表）中典型表面的典型加工方案和各种加工方法所能达到的经济加工精度，选取该表面对应的加工方法及经过几次加工。
查各种加工方法的余量，确定表面每次加工的余量，并可计算得到该表面总加工余量。
3、确定主要表面。
按照组成零件各表面所起的作用，确定起主要作用的表面，通常主要表面的精度和粗糙度要求都比较严，在设计工艺规程是应首先保证。
零件分析时，着重抓住主要加工面的尺寸、形状精度、表面粗糙度以及主要表面的相互位置精度要求，做到心中有数。
（二）、确定毛坯1、选择毛坯制造方法毛坯的种类有：铸件、锻件、型材、焊接件及冲压件。
确定毛坯种类和制造方法时，在考虑零件的结构形状、性能、材料的同时，应考虑与规定的生产类型（批量）相适应。
对应锻件，应合理确定其分模面的位置，对应铸件应合理确定其分型面及浇冒口的位置，以便在粗基准选择及确定定位和夹紧点时有所依据。
2、确定毛坯余量。
查毛坯余量表（参见附录），确定各加工表面的总余量、毛坯的尺寸及公差。
余量修正。
将查得的毛坯总余量与零件分析中得到的加工总余量对比，若毛坯总余量比加工总余量小，则需调整毛坯余量，以保证有足够的加工余量；若毛坯总余量比加工总余量大，怎考虑增加走刀次数，或是减小毛坯总余量。
3、绘制毛坯图。
毛坯轮廓用粗实线绘制，零件实体用双点画线绘制，比例尽量取1:1。
毛坯图上应标出毛坯尺寸、公差、技术要求，以及毛坯制造的分模面、圆角半径和拔模斜度等。

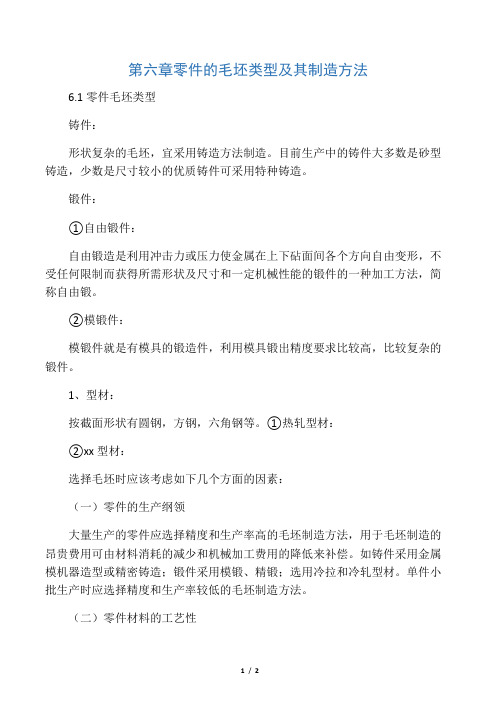

第六章零件的毛坯类型及其制造方法6.1零件毛坯类型铸件：形状复杂的毛坯，宜采用铸造方法制造。
目前生产中的铸件大多数是砂型铸造，少数是尺寸较小的优质铸件可采用特种铸造。
锻件：①自由锻件：自由锻造是利用冲击力或压力使金属在上下砧面间各个方向自由变形，不受任何限制而获得所需形状及尺寸和一定机械性能的锻件的一种加工方法，简称自由锻。
②模锻件：模锻件就是有模具的锻造件，利用模具锻出精度要求比较高，比较复杂的锻件。
1、型材：按截面形状有圆钢，方钢，六角钢等。
①热轧型材：②xx型材：选择毛坯时应该考虑如下几个方面的因素：（一）零件的生产纲领大量生产的零件应选择精度和生产率高的毛坯制造方法，用于毛坯制造的昂贵费用可由材料消耗的减少和机械加工费用的降低来补偿。
如铸件采用金属模机器造型或精密铸造；锻件采用模锻、精锻；选用冷拉和冷轧型材。
单件小批生产时应选择精度和生产率较低的毛坯制造方法。
（二）零件材料的工艺性例如材料为铸铁或青铜等的零件应选择铸造毛坯；钢质零件当形状不复杂，力学性能要求又不太高时，可选用型材；重要的钢质零件，为保证其力学性能，应选择锻造件毛坯。
（三）零件的结构形状和尺寸形状复杂的毛坯，一般采用铸造方法制造，薄壁零件不宜用砂型铸造。
一般用途的阶梯轴，如各段直径相差不大，可选用圆棒料；如各段直径相差较大，为减少材料消耗和机械加工的劳动量，则宜采用锻造毛坯，尺寸大的零件一般选择自由锻造，中小型零件可考虑选择模锻件。
（四）现有的生产条件选择毛坯时，还要考虑本厂的毛坯制造水平、设备条件以及外协的可能性和经济性等。
零件的毛坯制造方法：该零件时属于箱壳类零件，结构比较简单规则但某些加工面和孔的尺寸精度、平面度，垂直度、位置精度、表面粗糙度要求比较高，铸件适用于制造复杂形状的毛坯，锻件适用于形状简单，强度要求高的毛坯。
但因此零件并不是很复杂，因此该零件选择毛坯为锻件，锻件制造的方法有自由锻和模锻两种。
自由锻毛坯精度低、加工余量大、生产率低，适用于单件小批量生产以及大型零件毛坯。

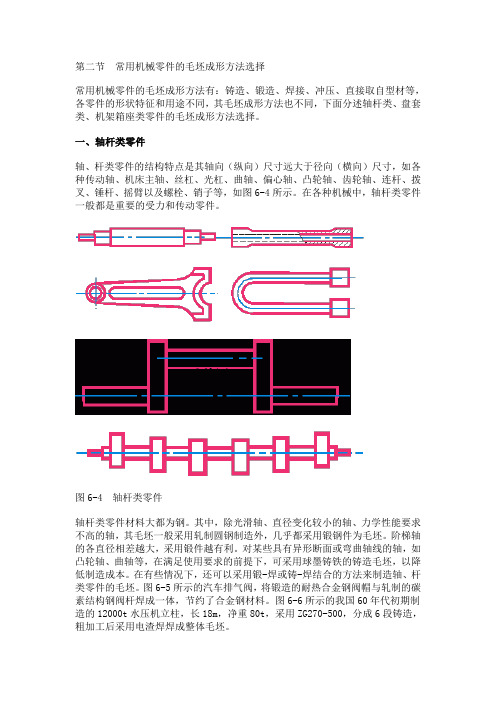

第二节常用机械零件的毛坯成形方法选择常用机械零件的毛坯成形方法有：铸造、锻造、焊接、冲压、直接取自型材等，各零件的形状特征和用途不同，其毛坯成形方法也不同，下面分述轴杆类、盘套类、机架箱座类零件的毛坯成形方法选择。
一、轴杆类零件轴、杆类零件的结构特点是其轴向（纵向）尺寸远大于径向（横向）尺寸，如各种传动轴、机床主轴、丝杠、光杠、曲轴、偏心轴、凸轮轴、齿轮轴、连杆、拨叉、锤杆、摇臂以及螺栓、销子等，如图6-4所示。
在各种机械中，轴杆类零件一般都是重要的受力和传动零件。
图6-4 轴杆类零件轴杆类零件材料大都为钢。
其中，除光滑轴、直径变化较小的轴、力学性能要求不高的轴，其毛坯一般采用轧制圆钢制造外，几乎都采用锻钢件为毛坯。
阶梯轴的各直径相差越大，采用锻件越有利。
对某些具有异形断面或弯曲轴线的轴，如凸轮轴、曲轴等，在满足使用要求的前提下，可采用球墨铸铁的铸造毛坯，以降低制造成本。
在有些情况下，还可以采用锻-焊或铸-焊结合的方法来制造轴、杆类零件的毛坯。
图6-5所示的汽车排气阀，将锻造的耐热合金钢阀帽与轧制的碳素结构钢阀杆焊成一体，节约了合金钢材料。
图6-6所示的我国60年代初期制造的12000t水压机立柱，长18m，净重80t，采用ZG270-500，分成6段铸造，粗加工后采用电渣焊焊成整体毛坯。
图6-5 汽车排气阀锻-焊结构图6-6 水压机立柱铸-焊结构二、盘套类零件盘套类零件中，除套类零件的轴向尺寸有部分大于径向尺寸外，其余零件的轴向尺寸一般小于径向尺寸、或两个方向尺寸相差不大。
属于这一类的零件有齿轮、带轮、飞轮、模具、法兰盘、联轴节、套环、轴承环以及螺母、垫圈等，如图6-7所示。
图6-7 盘套类零件这类零件在机械中的使用要求和工作条件有很大差异，因此所用材料和毛坯各不相同。
1.齿轮这是各类机械中的重要传动零件，运转时齿面承受接触应力和摩擦力，齿根要承受弯曲应力，有时还要承受冲击力。
故要求齿轮具有良好的综合力学性能，一般选用锻钢毛坯，如图6-8a所示。
机械制造技术零件毛坯的种类和选择常用毛坯的种类有铸、锻、压制、冲压、焊接、型材和板材等。
毛坯种类铸件铸件适用于形状较复杂的零件毛坯。
其铸造方法有砂型铸造、精密铸造、金属型铸造、压力铸造等。
当毛坯精度要求低、生产批量较小时，采用木模手工砂型铸造法；当毛坯精度要求高、生产批量很大时，采用金属型机器造型法。
锻件锻件适用于强度要求高、形状比较简单的零件毛坯。
其锻造方法有自由锻和模锻两种。
自由锻毛坯精度低、加工余量大、生产率低，适用于单件小批生产以及大型零件毛坯。
模锻毛坯精度高、加工余量小、生产率高，但成本也高，适用于中小型零件毛坯的大批大量生产。
零件毛坯的种类和选择型材有热轧和冷拉两种。
热轧适用于尺寸较大、精度较低的毛坯；冷拉适用于尺寸较小、精度较高的毛坯。
焊接件是根据需要将型材或钢板等焊接而成的毛坯件，它简单方便，生产周期短，但需经时效处理后才能进行机械加工。
冷冲压件毛坯可以非常接近成品要求，在小型机械、仪表、轻工电子产品方面应用广泛。
但因冲压模具昂贵而仅用于大批大量生产。
焊接件冷冲压件毛坯种类型材零件毛坯的种类和选择毛坯选择时应考虑的因素(1)零件的材料及机械性能要求零件材料的工艺特性和力学性能大致决定了毛坯的种类。
⏹A、铸铁零件用铸造毛坯；⏹B、钢质零件当形状较简单且力学性能要求不高时常用棒料；⏹C、对于重要的钢质零件，为获得良好的力学性能，应选用锻件；⏹D、有色金属零件常用型材或铸造毛坯。
(2) 零件的结构形状与外形尺寸⏹A、大型且结构较简单的零件毛坯多用砂型铸造或自由锻；⏹B、结构复杂的毛坯多用铸造；⏹C、小型零件可用模锻件或压力铸造毛坯；板状钢质零件多用锻件毛坯；⏹D、轴类零件的毛坯，若台阶直径相差不大，可用棒料；⏹E、若各台阶尺寸相差较大，则宜选择锻件。
有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报（3）生产纲领⏹1）大批大量生产中，应采用精度和生产率都较高的毛坯制造方法：铸件采用金属模机器造型和精密铸造，锻件用模锻或精密锻造。
毛坯材料的选择及其加工余量确定
3.1毛坯种类的选择
零件的毛坯一般有棒料、锻件和铸件三种。
其中，锻件适用与零件强度较高,形状较简单的零件,钢质零件的锻造毛坯，其力学性能高于钢质棒料和铸钢件。
尺寸大的零件因受设备限制，故一般用自由锻；中、小型零件可选模锻；形状复杂的刚质零件不宜用自由锻；铸件则适用于形状复杂的毛坯。
根据轴类螺纹配合件的结构形状和外轮廓尺寸，结合学校的实际情况，螺纹轴类零件毛坯种类由棒料锯割。
.
3.2 毛坯的形状和尺寸的选择
选择毛坯形状和尺寸总的要求是：减少多余浪费，实现少屑或无屑加工。
因此，毛坯形状要力求接近成品形状，以减少机械加工的劳动量。
但也有以下四种情况。
（1）采用锻件，铸造毛坯时，因锻模时的欠压量与允许的错模量不等，铸造时也会因砂型误差、收缩量及坯的挠曲与扭曲变形量的不同也会造成加工余量不充分、不稳定，所以，除板金属液体的流动性差不能充满型腔等造成余量的不等，此外，锻造、铸造后，毛坯不论是锻件、铸件还是型材，只要准备采用数控加工，其加工表面均应有较充分的余量。
（2）尺寸小或薄的零件，为便于装夹并减少夹头，可将多个工件连在一起，由一个毛坯制出。
（3）装配后形成同一工作表面的两个相关零件，为保证加工质量并使加工方便，常把两件合为一个整体毛坯，加工到一定阶段后再切开。
（4）对于不便装夹的毛坯，可考虑在毛坯上另行增加装夹余量或者工艺凸台、工艺凸耳等辅助基准。
该零件的加工要留2-4mm的毛坯余量。
由于要尽量使毛坯各个主要加工面上的加工余量均匀，根据螺纹轴类零件图样尺寸为Ф124mm×48mm，选择毛坯尺寸为Ф126mm×50mm。
机械零件加工工艺过程中毛坯的选择毛坯是根据零件（或产品）所要求的形状、工艺尺寸等制成的供进一步零件加工用的生产对象。
毛坯的种类、形状、尺寸及精度对机械零件加工工艺过程、产品质量、材料消耗和生产成本有着直接影响。
冈此，在设计工艺规程时必须正确地选择毛坯的种类和确定毛坯的形状。
1) 机械零件加工工艺中毛坯种类的选择机械加工中常用的毛坯种类有：祷件、锻件、焊接件、型材、冲压件、粉末冶金件和工程塑料件等。
根据零件的材料和对材料力学性能的要求，零件结构形状和尺寸大小，零件的生产纲领和现场生产条件以及利用新工艺、新技术的可能性等因素，可参考表1确定毛坯的种类。
表1 机械制造业常用毛坯种类及其特点2) 确定毛坯的形状和尺寸现代机械制造发展的趋势之一是精化毛坯，使其形状和尺寸尽量与零件接近，从而进行少切屑加工甚至无屑加工。
但由于毛坯制造技术和成本的限制，产品零件的机械加工精度和表面质量的要求越来越髙，所以毛坯的某些表面仍需留有一定的零件加工余量，以便通过机械加工达到零件的技术要求。
毛坯制造尺寸与零件相应尺寸的差值称为毛坯加工余量，毛坯制造尺寸的公差称为毛坯公差，二者都与毛坯的制造方法有关，生产中可参阅有关的零件加工工艺手册来选取。
毛坯的零件加工余量确定后，其形状和尺寸的确定，还要考虑到毛坯制造、机械加工及热处理等工艺因素的影响。
下面仅从机械加工工艺角度来分析一下，在确定毛坯形状和尺寸时应注意的几个问题。
(1) 为使零件加工时工件安装稳定，有些铸件毛坯需要铸出工艺凸台，如图7-4所示。
工艺凸台一般在零件加工后再行切除。
图1 具有工艺凸台的刀架毛坯(2) 为了保证零件的加工质量和加工方便，常将一些零件先做成一个整体毛坯，加工到一定阶段后再切割分离。
对于半圆形的零件一般应合并成一个整圆的毛坯;对于一些小的、薄的零件（如轴套、垫圈和螺母等），可以将若干零件合成一件毛坯，待加工到一定阶段后再切割分离。
图2 所示车床进给系统中的开合螺母外壳，就是将其毛坯做成整体，待零件加工到一定阶段后再切割分离。
毛坯的选择毛坯种类的选择决定与零件的实际作用，材料、形状、生产性质以及在生产中获得可能性，毛坯的制造方法主要有以下几种：1、型材2、锻造3、铸造4、焊接5、其他毛坯。
根据零件的材料，推荐用型材或铸件，但从经济方面着想，如用型材中的棒料，加工余量太大，这样不仅浪费材料，而且还增加机床，刀具及能源等消耗，而铸件具有较高的抗拉抗弯和抗扭强度，冲击韧性常用于大载荷或冲击载荷下的工作零件。
由零件图可知，其材料为HT200，该材料为灰铸铁，具有较高强度，耐磨性，耐热性及减振性，适用于承受较大应力和要求耐磨性零件编制工艺规程精基准的选择：连接座的φ125h6端面及其轴线既是装配基准，又是设计基准，用它们作为精基准，加工遵循”基准重合”原则。
各孔的加工分别以两端面为精基准，工艺路线遵循了“基准统一”的原则。
此外，两端面的面积较大，定位比较稳定，夹紧方案简单，可靠，操作方便。
粗基准的选择：考虑到以下几点要求，选择φ125h6端面作为粗基准:第一，在保证各加工面均有加工余量的前提下，使各孔的加工余量尽量均匀：第二，此表面较平整，没有浇口、冒口等缺陷，保证定位准确、夹紧可靠。
因φ121h7端面及其外圆，φ125h6端面及其外圆，φ100H7孔表面和A面均有较高的径向圆跳动要求，故它们的加工应尽可能地采用工序集中原则，以保证其位置精度。
另外，为保证各孔的加工精度，应尽量减少工件受力变形和受热变形对其的影响。
因此，孔所在的平面加工和孔的加工之间应尽可能多的空间时间，使平面加工后有较多的时间进行自然时效。
综合考虑上述因素，根据基准先行，先粗后精，先面后孔的加工的加工原则。
拟定工艺路线工序一：1.粗车右端至782.粗车外圆φ125*5工序二：1.粗车左端至712.粗车外圆φ128*93.粗车内孔φ98*6.8工序三:1.钻通孔φ162.粗镗内孔φ34*293.粗车小凸台端面至20 工序四：1.半精车端面保702.半精车外圆φ121.4*53.半精镗内孔φ39.6*274.半精镗内孔φ32*285.半精镗内孔保φ17.56.半精车小凸台端面保16 工序五：1.半精车左端面到692.半精车外圆φ125.4长93.半精镗内孔φ99.6长7 工序六：1.钻通孔3*φ7工序七：1.钻通孔3*φ72.钻孔4*φ4.134深123.攻螺纹4—M5深10工序八：1.去毛刺工序九：1.磨内孔保φ40*162.磨外圆保φ121*5工序十：1.磨内孔保φ100*72.磨外圆保φ125*9。
