基于LabVIEW的虚拟音频数据采集系统的分析与设计

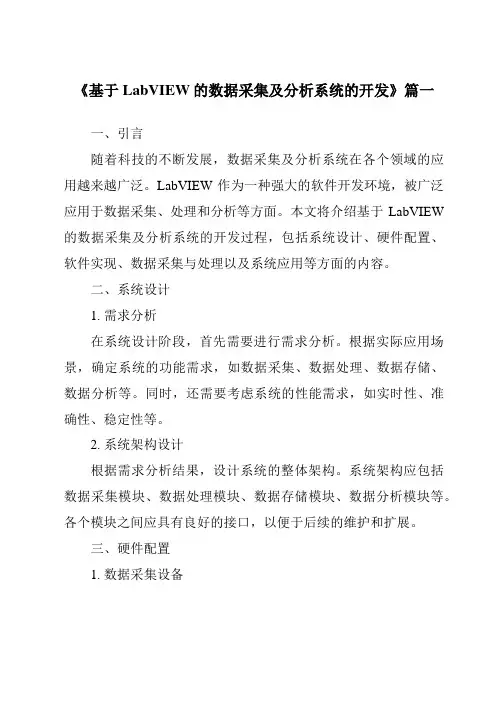

《基于LabVIEW的数据采集及分析系统的开发》篇一一、引言随着科技的不断发展，数据采集及分析系统在各个领域的应用越来越广泛。

LabVIEW作为一种强大的软件开发环境，被广泛应用于数据采集、处理和分析等方面。

本文将介绍基于LabVIEW 的数据采集及分析系统的开发过程，包括系统设计、硬件配置、软件实现、数据采集与处理以及系统应用等方面的内容。

二、系统设计1. 需求分析在系统设计阶段，首先需要进行需求分析。

根据实际应用场景，确定系统的功能需求，如数据采集、数据处理、数据存储、数据分析等。

同时，还需要考虑系统的性能需求，如实时性、准确性、稳定性等。

2. 系统架构设计根据需求分析结果，设计系统的整体架构。

系统架构应包括数据采集模块、数据处理模块、数据存储模块、数据分析模块等。

各个模块之间应具有良好的接口，以便于后续的维护和扩展。

三、硬件配置1. 数据采集设备数据采集设备是系统的重要组成部分，需要根据实际需求选择合适的设备。

常见的数据采集设备包括传感器、仪表、PLC等。

这些设备应具有高精度、高稳定性的特点，以保证数据的准确性。

2. 数据传输设备数据传输设备用于将采集的数据传输到上位机进行处理。

常见的数据传输设备包括数据线、串口服务器、网络设备等。

在选择数据传输设备时，需要考虑传输速度、传输距离、抗干扰能力等因素。

四、软件实现1. LabVIEW软件开发环境LabVIEW作为一种强大的软件开发环境，被广泛应用于数据采集及分析系统的开发。

在软件开发过程中，需要熟悉LabVIEW 的基本操作和编程语言，以便于实现系统的各项功能。

2. 数据采集与处理在软件实现阶段，需要编写相应的程序实现数据的采集与处理。

程序应能够实时获取传感器等设备的测量数据，并对数据进行处理和分析。

同时，还需要考虑数据的存储和显示等问题。

五、数据采集与处理1. 数据采集数据采集是系统的重要功能之一。

通过编写相应的程序，实现从传感器等设备中实时获取测量数据的功能。

LabVIEW与声音处理实时音频数据分析与处理声音处理是数字信号处理中的一个重要领域，它可以通过对音频信号进行采集、分析和处理，实现各种音频应用。

LabVIEW作为一款强大的图形化编程软件，为声音处理提供了丰富的功能和工具。

本文将介绍如何利用LabVIEW进行实时音频数据的分析与处理。

1. 实时音频数据采集在声音处理中，首先需要将音频信号进行采集。

LabVIEW提供了丰富的数据采集模块和工具，可以通过音频输入设备（如麦克风）对声音进行采集。

使用LabVIEW的数据采集模块，我们可以选择合适的采样率、采样位数和采样通道数，以满足不同应用场景的需求。

2. 实时音频数据分析在音频数据采集之后，我们可以利用LabVIEW进行实时音频数据的分析。

LabVIEW提供了丰富的信号处理工具和算法，可以对音频信号进行频谱分析、时域分析、频域分析等操作。

通过这些分析工具，我们可以获取到音频信号的频率、音量、音调等特征信息，为后续的处理提供数据支持。

3. 实时音频数据处理在获取到音频信号的特征信息之后，我们可以利用LabVIEW进行实时音频数据的处理。

LabVIEW提供了各种音频处理模块和算法，包括滤波、均衡器、音量调节、混响等。

通过这些处理工具，我们可以对音频信号进行去噪、修复、增强等操作，以实现不同的音频效果。

4. 实时音频数据展示在音频数据处理之后，我们可以利用LabVIEW进行实时音频数据的展示。

LabVIEW具有强大的图形化界面设计功能，可以通过创建图表、波形图、频谱图等界面元素，直观地展示音频数据的处理结果。

通过这些展示工具，我们可以实时观察音频信号的变化，验证音频处理效果。

总结：LabVIEW作为一款强大的图形化编程软件，为声音处理提供了便捷和强大的工具和功能。

通过LabVIEW，我们可以实现对实时音频数据的采集、分析、处理和展示，从而满足不同场景下的音频应用需求。

无论是音乐制作、语音识别还是声音特效设计，LabVIEW都能帮助我们更高效地进行声音处理。

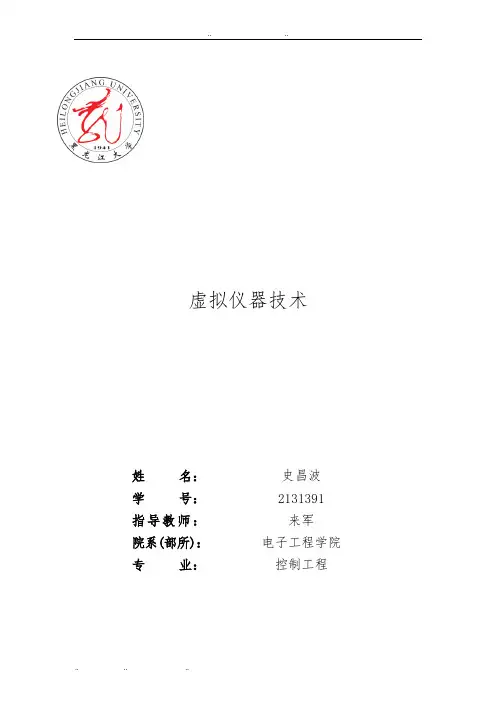

虚拟仪器技术姓名：史昌波学号：2131391 指导教师：来军院系(部所)：电子工程学院专业：控制工程目录1、前言 (3)2、声卡的硬件结构和特性 (3)2．1声卡的作用和特点 (3)2．2声卡的构造 (5)3、LABVIEW中与声卡相关的函数节点 (6)4、LABVIEW程序设计 (7)4．1程序原理 (7)4．2程序结构 (7)4．3结果分析 (9)5、结束语 (10)6、参考文献 (10)基于声卡的数据采集与分析1、前言虚拟仪器技术是利用高性能的模块化硬件，结合高效灵活的软件来完成各种测试、测量和自动化的应用。

在虚拟仪器系统中，硬件解决信号的输入和输出，软件可以方便地修改仪器系统的功能，以适应不同使用者的需要。

其中硬件的核心是数据采集卡。

目前市售的数据采集卡价格与性能基本成正比，一般比较昂贵1。

随着DSP(数字信号处理)技术走向成熟，计算机声卡可以成为一个优秀的数据采集系统，它同时具有A／D和D／A转换功能，不仅价格低廉，而且兼容性好、性能稳定、灵活通用，驱动程序升级方便，在实验室中，如果测量对象的频率在音频围，而且对指标没有太高的要求，就可以考虑使用声卡取代常规的DAQ设备。

而且LABVIEW中提供了专门用于声卡操作的函数节点，所以用声卡搭建数据采集系统是非常方便的2。

2、声卡的硬件结构和特性2．1声卡的作用和特点声卡的主要功能就是经过DSP（数字信号处理）音效芯片的处理，进行模拟音频信号的与数字信号的转换，在实际中，除了音频信号以外，很多信号都在音频围，比如机械量信号，某些载波信号等，当我们对这些信号进行采集时，使用声卡作为采集卡是一种很好的解决方案。

声卡的功能主要是录制与播放，编辑与合成处理，MIDI接口三个部分3。

（1）录制与播放通过声卡，人们可以将来自话筒等外部音源的声音录入计算机，并转换成数字文件存储到计算机中进行编辑等操作，人们也可以将这些数字文件转换成声音信号，通过计算机扬声器播放。

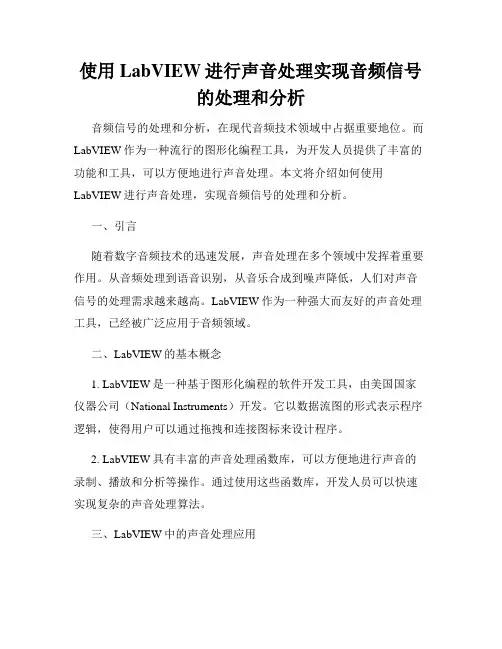

使用LabVIEW进行声音处理实现音频信号的处理和分析音频信号的处理和分析，在现代音频技术领域中占据重要地位。

而LabVIEW作为一种流行的图形化编程工具，为开发人员提供了丰富的功能和工具，可以方便地进行声音处理。

本文将介绍如何使用LabVIEW进行声音处理，实现音频信号的处理和分析。

一、引言随着数字音频技术的迅速发展，声音处理在多个领域中发挥着重要作用。

从音频处理到语音识别，从音乐合成到噪声降低，人们对声音信号的处理需求越来越高。

LabVIEW作为一种强大而友好的声音处理工具，已经被广泛应用于音频领域。

二、LabVIEW的基本概念1. LabVIEW是一种基于图形化编程的软件开发工具，由美国国家仪器公司（National Instruments）开发。

它以数据流图的形式表示程序逻辑，使得用户可以通过拖拽和连接图标来设计程序。

2. LabVIEW具有丰富的声音处理函数库，可以方便地进行声音的录制、播放和分析等操作。

通过使用这些函数库，开发人员可以快速实现复杂的声音处理算法。

三、LabVIEW中的声音处理应用1. 声音录制和播放：LabVIEW提供了一系列函数来实现声音的录制和播放。

开发人员可以通过调用这些函数并设置相应参数，实现对声音信号的采集和回放。

2. 声音滤波：在声音处理过程中，滤波是一个常用的操作。

LabVIEW中可以通过调用滤波函数，实现常见的低通、高通、带通和带阻滤波等操作。

3. 声音频谱分析：频谱分析是声音处理中的重要技术之一。

LabVIEW提供了多种频谱分析函数，可以实现对声音信号频谱的分析和显示，方便开发人员进行音频特征提取和声音分析。

4. 声音合成：除了对声音信号的处理和分析，LabVIEW还支持声音合成功能。

通过调用相应的合成函数，开发人员可以实现音乐合成、语音合成等应用。

四、LabVIEW声音处理实例为了更好地展示LabVIEW在声音处理中的应用，下面以录制和播放声音为例，进行简单的实例演示。

“基于LabVIEW的声音采集系统设计”的开题报告一、课题背景及目的1概念：Labview是NI公司推出的虚拟仪器开发平台软件,是一种用图标代替文本行创建应用程序的图形化编程语言。

Labview采用数据流编程方式,程序框图中节点之间的数据流向决定了程序的执行顺序。

它用图标表示函数,用连线表示数据流向。

通过其图形化软件开发环境,它能够直观简便的编程。

另外,众多的源码级的设备驱动程序、多种多样的分析和表达功能支持,为用户快捷地构建自己在实际生产中需要的仪器系统创造了基础条件。

2研究现状：传统的测试技术由于硬件价格昂贵,不同的测试对象其硬件平台不一样,导致了现代测试技术中其发展比较滞后。

随着计算机总线技术、软件技术的发展,自动测试系统发生了巨大的变化。

虚拟仪器的出现是仪器发展史上的一场革命,代表着仪器发展的最新方向和潮流。

虚拟仪器利用计算机来控制相应的与其连接的,具有仪器功能的硬件,能够完成对输入、输出信号的采集、控制、数据分析和显示,能够实现传统仪器的功能。

与传统的测量仪器的设计方法相比,它具有成本低、功能强大、集成度高、质量可靠、维护方便等优点。

3发展概况：虚拟仪器技术的发展及其在国民经济发展中的重要作用现代仪器仪表技术是计算机技术和多种基础学科紧密结合的产物.随着微电子技术、计算机技术、软件技术、网络技术的飞速发展,新的测试理论、测试方法、测试领域以及新的仪器结构不断出现,在许多方面已经冲破了传统仪器的概念,电子测量仪器的功能和作用发生了质的变化.虚拟仪器是在PC基础上通过增加相关硬件和软件构建而成的、具有可视化界面的可重用测试仪器系统。

和传统仪器相比,虚拟仪器具有巨大的优越性: (1)融合计算机强大的硬件资源,突破了传统仪器在数据处理、显示、存储等方面的限制,大大增强了传统仪器的功能；(2)利用计算机丰富的软件资源,实现了部分仪器硬件的软件化,节省了物质资源,增加了系统灵活性；通过软件技术和相应数值算法,实时、直接地对测试数据进行各种分析与处理；通过图形用户界面技术,真正做到界面友好、人机交互；(3)虚拟仪器的硬、软件都具有开放性、模块化、可重复使用及互换性等特点。

引言现代技术的进步，特别是以计算机技术为代表的不断革新的计算机技术，正从各个层面上影响并引导着各行各业的技术革新，基于计算机技术的虚拟仪器系统技术也正以不可逆转的力量推动着测量控制技术、数据采集和分析等技术的发展。

传统仪器主要由信号采集与控制模块、分析与处理模块、以及测量结果的表达与输出模块这三大功能模块组成。

传统仪器的这些功能都是以硬件(或固化的软件)形式存在的。

而虚拟仪器则是将这些功能移植到计算机上完成。

它在计算机上插上数据采集卡，然后利用软件在屏幕上生成仪器面板，并利用软件进行信号的分析与处理。

相对于传统仪器，虚拟仪器具有性能高、扩展性强、开发时间少、完美的集成功能等特点。

LabVIEW是一款优秀的虚拟仪器软件开发平台。

LabVIEW以其直观、简便的编程方式，众多的源码级设备驱动程序，多种多样的分析和表达支持功能，可为用户快捷地构建实际生产中所需要的仪器系统创造有力的基础条件。

其中数据采集与仪器控制是LabVIEW最具竞争力的核心技术。

1 系统整体方案设计一个完整的LabVIEW程序主要包括前面板、程序框图、连接器三部分。

前面板是一种交互式图形化用户界面，用于设置输入数值和观察输出：框图是定义VI功能的图形化源代码，可利用图形语言对前面板的控制量和指示量进行控制；图标和连接器窗格用于把程序定义成一个子程序，以便在其他程序中加以调用。

本系统包括波形信号采集、保存标准信号、信号处理和分析、采集数据回放四个部分。

图1是信号采集与分析系统框图。

1．1 波形信号的采集该部分主要利用外部触发方式发出触发信号，以使发出信号和通道的采集达到同步。

以信号发生器发出信号为例；为了分析有限个波形的数据，必须保证采集卡采集的数据是发出的全部信号并且只有一个发出信号。

本系统通过采集卡输出一个脉冲信号来触发信号发生器，以使采集卡的输入通道和脉冲输出通道同步。

实际上，正是基于这一点，其发出的任意信号才必须被无遗漏的同步采集过来。

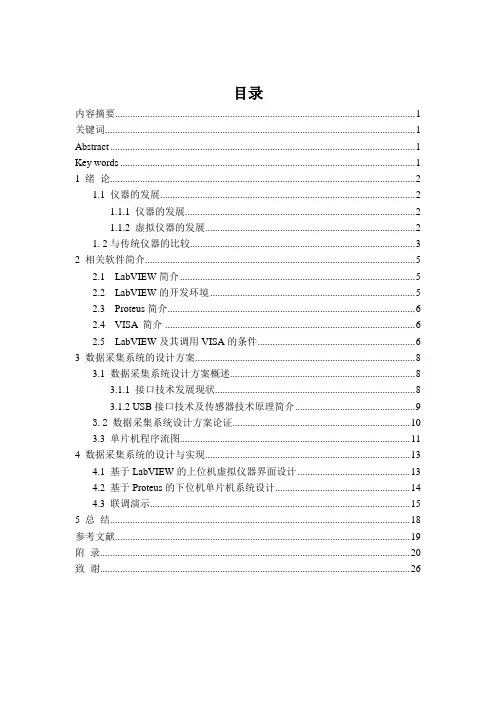

目录内容摘要 (1)关键词 (1)Abstract (1)Key words (1)1 绪论 (2)1.1 仪器的发展 (2)1.1.1 仪器的发展 (2)1.1.2 虚拟仪器的发展 (2)1. 2与传统仪器的比较 (3)2 相关软件简介 (5)2.1 LabVIEW简介 (5)2.2 LabVIEW的开发环境 (5)2.3 Proteus简介 (6)2.4 VISA 简介 (6)2.5 LabVIEW及其调用VISA的条件 (6)3 数据采集系统的设计方案 (8)3.1 数据采集系统设计方案概述 (8)3.1.1 接口技术发展现状 (8)3.1.2 USB接口技术及传感器技术原理简介 (9)3.2 数据采集系统设计方案论证 (10)3.3 单片机程序流图 (11)4 数据采集系统的设计与实现 (13)4.1 基于LabVIEW的上位机虚拟仪器界面设计 (13)4.2 基于Proteus的下位机单片机系统设计 (14)4.3 联调演示 (15)5 总结 (18)参考文献 (19)附录 (20)致谢 (26)内容摘要：设计一个温度数据采集仿真系统基于图形化编程工具LabVIEW和EDA工具Proteus。

该系统中上位机与下位机通过虚拟串口进行通信，下位机将采集到的现场数据传送到上位机后，上位机即可显示并判断是否超限报警。

设计表明，通过该两种软件建立的仿真系统是可以有效验证项目设计的正确性，可以显著缩短项目开发时间降低开发成本。

关键词：LabVIEW；Proteus；单片机；数据采集；仿真The Design and Realization of Data AcquisitionSystem Based on LabVIEWAbstract：Use of LabVIEW graphical programming tools and EDA tools Proteus designed a data acquisition simulation system. The system of upper computer and lower computer through a virtual serial communication, the next crew will be collected on-site data to the host computer, the host computer to display and to determine whether the limit alarm. Design showed that the two software based on a simulation system can verify the correctness of the project design to reduce project development time, reduce project development costs.Key words：LabVIEW; Proteus; MCU; data collection; Simulation1 绪论虚拟仪器（virtual instruments）是指在计算机里面装入仪器，这种方法以计算机为基础，从而实现各种仪器，利用计算机强大的功能，与计算机的软硬件，实现多种仪器组合，达到一般仪器无法实现的功能。

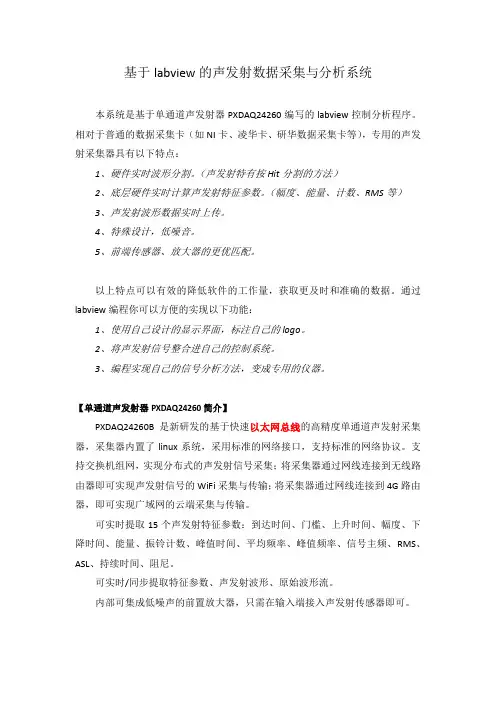

基于labview的声发射数据采集与分析系统本系统是基于单通道声发射器PXDAQ24260编写的labview控制分析程序。

相对于普通的数据采集卡（如NI卡、凌华卡、研华数据采集卡等），专用的声发射采集器具有以下特点：1、硬件实时波形分割。

（声发射特有按Hit分割的方法）2、底层硬件实时计算声发射特征参数。

（幅度、能量、计数、RMS等）3、声发射波形数据实时上传。

4、特殊设计，低噪音。

5、前端传感器、放大器的更优匹配。

以上特点可以有效的降低软件的工作量，获取更及时和准确的数据。

通过labview编程你可以方便的实现以下功能：1、使用自己设计的显示界面，标注自己的logo。

2、将声发射信号整合进自己的控制系统。

3、编程实现自己的信号分析方法，变成专用的仪器。

【单通道声发射器PXDAQ24260简介】PXDAQ24260B是新研发的基于快速以太网总线的高精度单通道声发射采集器，采集器内置了linux系统，采用标准的网络接口，支持标准的网络协议。

支持交换机组网，实现分布式的声发射信号采集；将采集器通过网线连接到无线路由器即可实现声发射信号的WiFi采集与传输；将采集器通过网线连接到4G路由器，即可实现广域网的云端采集与传输。

可实时提取15个声发射特征参数：到达时间、门槛、上升时间、幅度、下降时间、能量、振铃计数、峰值时间、平均频率、峰值频率、信号主频、RMS、ASL、持续时间、阻尼。

可实时/同步提取特征参数、声发射波形、原始波形流。

内部可集成低噪声的前置放大器，只需在输入端接入声发射传感器即可。

【LABVIEW程序demo版本介绍】通过本段内容你可以了解基本的程序框架。

实现软件对采集硬件的控制、波形的显示、特征参数的显示和相关图的处理。

Figure 1demo前面板基本框架包括：设备的连接（1）、采集参数的设置（2）、采集/停止控制（3）、声发射波形显示（4）、特征参数显示（5）和RMS-时间的相关图显示示例（6）。

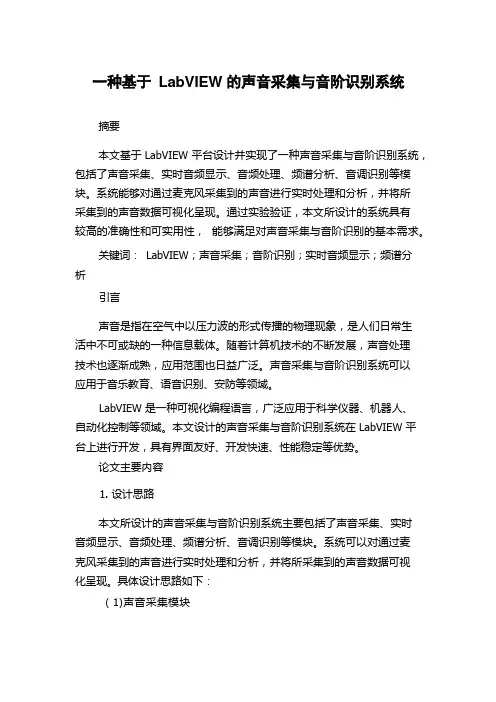

LabVIEW摘要本文基于LabVIEW 平台设计并实现了一种声音采集与音阶识别系统，包括了声音采集、实时音频显示、音频处理、频谱分析、音调识别等模块。

系统能够对通过麦克风采集到的声音进行实时处理和分析，并将所采集到的声音数据可视化呈现。

通过实验验证，本文所设计的系统具有较高的准确性和可实用性，能够满足对声音采集与音阶识别的基本需求。

关键词：LabVIEW；声音采集；音阶识别；实时音频显示；频谱分析引言声音是指在空气中以压力波的形式传播的物理现象，是人们日常生活中不可或缺的一种信息载体。

随着计算机技术的不断发展，声音处理技术也逐渐成熟，应用范围也日益广泛。

声音采集与音阶识别系统可以应用于音乐教育、语音识别、安防等领域。

LabVIEW 是一种可视化编程语言，广泛应用于科学仪器、机器人、自动化控制等领域。

本文设计的声音采集与音阶识别系统在LabVIEW 平台上进行开发，具有界面友好、开发快速、性能稳定等优势。

论文主要内容1. 设计思路本文所设计的声音采集与音阶识别系统主要包括了声音采集、实时音频显示、音频处理、频谱分析、音调识别等模块。

系统可以对通过麦克风采集到的声音进行实时处理和分析，并将所采集到的声音数据可视化呈现。

具体设计思路如下：( 1)声音采集模块声音采集模块主要负责从麦克风中获取声音数据，并将其作为后续处理的输入数据。

在设计时可以设置采样率、量化位数等参数，以满足不同场景下的需求。

( 2)实时音频显示模块实时音频显示模块主要是将采集到的声音数据实时地以波形图的形式进行可视化。

在设计时可以设置显示时间、波形颜色等参数，以实现定制化需求。

( 3)音频处理模块音频处理模块主要是对采集到的声音数据进行预处理，优化其质量。

比如可以对声音数据进行降噪、滤波等处理，以减少噪声对音频识别结果的影响。

(4)频谱分析模块频谱分析模块主要是将声音数据进行FFT 变换，得到其频域特征。

在得到频域特征之后，可以对其进行可视化呈现，以实现对声音特征的直观分析。

毕业设计（论文）基于LabVIEW的音频信号数据采集和频谱分析系别自动化工程系专业名称测控技术与仪器班级学号学生姓名指导教师XXXX年6月10日基于LabVIEW的音频信号数据采集和频谱分析摘要虚拟仪器是20世纪80年代兴起的一项新技术，是现代仪器仪表发展的重要方向，在建模仿真、设计规划和教育训练等方面都有应用。

目前NI公司所提供数据采集设备性能好，但是价格昂贵，构建信号分析系统成本偏高。

计算机声卡具备数据传输和A/D转换功能，作为数据采集卡具有价格低廉、开发容易和系统灵活等优点。

基于上述分析，本文用计算机声卡代替普通采集卡作为硬件，在LabVIEW平台上设计了一个信号分析系统，并在信号分析实验中进行了应用。

主要贡献为下述几点: l)提出了采用声卡作为数据采集设备构建虚拟音频信号分析系统并应用于实验教学的设想。

通过高校实验室现状的调研和对声卡性能的分析，分析了由声卡组建可以用于实验教学的信号分析系统的必要性和可行性。

2)构建了基于LabVIEW的音频信号采集分析系统，具有信号采集、分析、波形显示、存储以及数据文件再调用分析等功能。

分析、解决了设计及实现过程中出现的问题。

关键词：LabVIEW，声卡数据采集，信号分析A Signal Analysis System Based on LabVIEWAuthor：Du WenjuanTutor：XXAbstractVirtual instrument technology is a new technology, and it is an important direction in modern instrumentation development. Virtual instruments are often used in modeling and simulation, design and planning, education and training. The acquisition equipment from NI has a good performance, but constructing signals analysis system will cause high cost.Sound card with data transmission and A/D converter functions as a DAQ card has low-price, easy-developing and flexible-system such virtues. Based on the above analysis, taking the computer sound card instead of DAQ card as hardware, designs the system based on LabVIEW, and implements it in the signal analysis experiments. The main contents are listed as follows:l)An envisage for using sound card as a virtual audio data acquisition equipment to construct the signals analysis system and implements it in the experiments is put forward. The necessity and feasibility by the sound card system to set up signals analysis system based on research of teaching program of experiments in the number of traditional college is analyzed.2)Audio signal acquisition and analyze system is constructed based on LabVIEW, it has functions of virtual signal acquisition, analysis, waveform display, storage and transfer of data files to meet the needs of the experimental teaching.Key Words：LabVIEW, Sound card data acquisition, Signals Analysis目录1 绪论 (1)1.1 课题开发背景和发展现状 (1)1.2 研究的意义 (2)2 虚拟仪器、声卡及数据采集理论 (3)2.1 虚拟仪器介绍 (3)2.1.1虚拟仪器的特点 (3)2.1.2虚拟仪器的组成 (4)2.1.3 虚拟仪器与传统仪器的比较 (4)2.2 LabVIEW简介 (6)2.2.1 LabVIEW程序的基本构成 (6)2.2.2 LabVIEW的应用 (7)2.3声卡 (7)2.3.1声卡的基本功能 (8)2.3.2声卡的工作原理 (8)2.3.3声卡的性能指标 (9)2.4 信号分析理论 (10)2.4.1 数据采集理论基础 (10)2.4.2快速傅立叶变换（FFT） (12)2.4.3 谐波分析理论 (14)3 信号分析系统解决方案 (18)3.1声卡作为数据采集卡的可行性分析 (18)3.2信号分析系统设计方案比较 (19)3.3 系统模块划分 (20)4 信号处理程序设计 (22)4.1 系统欢迎界面的设计 (22)4.2系统主页面的设计 (23)4.3实时采集信号模块的设计 (25)4.4 历史重载信号模块的设计 (26)4.5信号采集和处理模块 (26)4.5.1音频信号的采集 (26)4.5.2音频信号的分析 (28)4.6辅助模块 (29)4.7帮助模块 (29)4.8程序的运行与调试 (30)4.8.1运行VI (30)4.8.2调试VI (30)5 实验结果 (32)总结和展望 (34)致谢 (35)参考文献 (36)附录 (38)附录A (38)附录B (40)1 绪论本文旨在运用虚拟仪器开发软件LabVIEW8.5，设计开发基于声卡的音频信号数据采集和频谱分析系统，使其具有通过普通声卡进行声音数据的采集、分析、显示以及存储的功能。

基于LabVIEW的数据采集系统的实现一、本文概述随着科技的飞速发展，数据采集系统在众多领域如工业自动化、环境监测、医疗设备、科研实验等中发挥着越来越重要的作用。

数据采集系统的主要任务是从各种传感器或设备中收集数据，然后对这些数据进行处理、分析和存储，以供后续使用。

为了实现这些功能，需要一个高效、稳定、易于使用的数据采集软件平台。

LabVIEW （Laboratory Virtual Instrument Engineering Workbench）作为一种由美国国家仪器（National Instruments，简称NI）公司开发的图形化编程语言，以其直观易用的界面和强大的数据处理能力，在数据采集领域得到了广泛应用。

本文旨在介绍基于LabVIEW的数据采集系统的设计与实现。

文章将首先介绍LabVIEW的基本概念和特点，然后详细阐述数据采集系统的整体架构、硬件组成和软件设计。

在硬件组成部分，将介绍传感器的选择与连接、数据采集卡的功能与配置等；在软件设计部分，将详细介绍如何利用LabVIEW实现数据采集、数据处理、数据存储以及用户界面设计等。

文章还将讨论系统的性能测试与优化，以及在实际应用中的案例分析。

通过本文的阅读，读者可以对基于LabVIEW的数据采集系统的实现有一个全面而深入的了解，从而为相关领域的研发和应用提供有益的参考。

二、LabVIEW概述LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是由美国国家仪器（National Instruments，简称NI）公司开发的一款图形化编程语言，它采用了图形化的代码块，以数据流编程方式实现各种功能的开发。

相较于传统的文本编程语言，如C、C++或Python等，LabVIEW提供了更加直观、易于理解和学习的编程环境，特别适合于工程师和科学家进行数据采集、仪器控制、自动化测试以及数据分析等应用。

毕业设计基于LabVIEW的音频数据采集系统设计学生姓名：张晓明学号：112039109系部：自动化专业：自动化指导教师：刘某人(副教授)2015年6月诚信申明本人郑重申明：所呈交的毕业论文，是本人在导师的指导下，独立进行研究工作所取得的成果。

除文中已经注明引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写过的作品成果。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律结果由本人承担。

本人签名：年月日毕业设计（论文）任务书设计（论文）题目：基于LabVIEW的音频数据采集系统设计系部：自动化系专业：自动化学号： 102039109 学生：程海潇指导教师（职称）：刘某人（副教授）1．课题意义及目标基于LabVIEW的数据采集系统由于其模块小、测试精度高、数据分析处理能力强等优点而被广泛应用于各种测试和自动化领域。

学生应通过此次毕业设计，综合运用所学过的基础理论知识，**********************。

2．主要任务（1）用普通的计算机声卡代替商用数据采集卡，开发基于PC机声卡的虚拟仪器。

程序需通过声卡采集麦克风接口的信号，在LabVIEW软件上实时显示波形。

（2）对采样的信号进行分析和处理，包括幅值谱、相位谱、功率谱等。

（3）*******************。

3．主要参考资料[1] 李培玉，王江峰，刘果等.PL2303在手持设备中的应用[J].电子技术，2006(5)：51-54．[2] 戴鹏飞.测试工程与LabVIEW应用[M].北京：电子工业出版社，2006：52- 55.[3] 张鲁华.基于LabVIEW和PC机声卡的虚拟振动测试系统[J].计算机与现代化，2007(09)：30-31.4．进度安排审核人：年月基于LabVIEW的音频数据采集系统设计摘要针对传统测试系统所需仪器繁多、资金投入大、功能单一、灵活性较差的弱点，本文利用声卡DSP技术和LabVIEW技术，采用了一种基于声卡的数据采集与分析的廉价方案，具有实现简单、通用性强、扩展性好、界面友好、性能稳定可靠等诸多优点，在LabVIEW中实现了音频信号的采集分析及数据存盘重载，并结合应用实例验证了该系统的可行性及有效性。

图１　实现效果图２　工作原理
图３　音视频核心后面板
２　视频采集与分析系统
2.1　视频采集与存储
视频信号是最直观的表现形式，用户可以准确地提取有用信息。

LabVIEW在视频信号的采集与分析方面具有强大的功能，视觉与运动工具包是视觉图像处理的专业模块，种是LabVIEW自带的Web发布工具，另一种是第三方软件TeamViewer。

Web发布工具是将VI保存至磁盘，以网页的形式上传到网上，在局域网内通过URL访问，此方式适用于PC端查看和控制，如图4(a)所示。

上班族在路上可通过TeamViewer软件在移动端访问，此方式不仅可在接收到报警时使用，另外，当不确定房门是否关闭时，只需手机与计算机
(a)PC端查看界面
(b)手机端远程查看界面图４　实时查看界面
参考文献
张荣富,郁浩,等.基于LabVIEW的声音数电子测量技术,2016,39(2):94-98.
刘毓,马贺洲.基于LabVIEW的声卡数据采析系统设计[J].仪器仪表用户,2009(4):39-41.
[4]刘鑫,金暄宏.基于LabVIEW的语音信号处理软件导刊,2017,16(8):135-137.
[5]聂影,冯向军,廖瑛,等.基于LabVIEW。

实验四基于LabVIEW的声音数据采集一、背景知识在虚拟仪器系统中，信号的输入环节一般采用数据采集卡实现。

商用的数据采集卡具有完整的数据采集电路和计算机借口电路，但一般比较昂贵，计算机自带声卡是一个优秀的数据采集系统，它具有A/D和D/A转换功能，不仅价格低廉，而且兼容性好、性能稳定、通用性强，软件特别是驱动程序升级方便。

如被测对象的频率在音频范围内，同时对采样频率要求不是太高，则可考虑利用声卡构建一个数据采集系统。

1.从数据采集的角度看声卡1.1声卡的作用从数据采集的角度来看，声卡是一种音频范围内的数据采集卡，是计算机与外部的模拟量环境联系的重要途径。

声卡的主要功能包括录制与播放、编辑和处理、MIDI接口三个部分。

1.2声卡的硬件结构图1是一个声卡的硬件结构示意图。

一般声卡有4~5个对外接口。

图1 声卡的硬件结构示意图声卡一般有Line In 和Mic In 两个信号输入，其中Line In为双通道输入，Mic In仅作为单通道输入。

后者可以接入较弱信号，幅值大约为0.02~0.2V。

声音传感器（采用通用的麦克风）信号可通过这个插孔连接到声卡。

若由Mic In 输入，由于有前置放大器，容易引入噪声且会导致信号过负荷，故推荐使用Line In ，其噪声干扰小且动态特性良好，可接入幅值约不超过1.5V的信号。

另外，输出接口有2个，分别是Wave Out和SPK Out。

Wave Out（或LineOut）给出的信号没有经过放大，需要外接功率放大器，例如可以接到有源音箱；SPK Out给出的信号是通过功率放大的信号，可以直接接到喇叭上。

这些接口可以用来作为双通道信号发生器的输出。

1.3声卡的工作原理声音的本质是一种波，表现为振幅、频率、相位等物理量的连续性变化。

声卡作为语音信号与计算机的通用接口，其主要功能就是将所获取的模拟音频信号转换为数字信号，经过DSP音效芯片的处理，将该数字信号转换为模拟信号输出。

《基于LabVIEW的数据采集及分析系统的开发》篇一一、引言随着信息技术的快速发展，数据采集及分析系统在众多领域的应用越来越广泛。

为了满足高效率、高精度的数据采集与分析需求，本文提出了一种基于LabVIEW的数据采集及分析系统的开发方案。

该系统通过LabVIEW软件平台，实现了数据的实时采集、处理、分析和存储，为相关领域的研究和应用提供了强有力的技术支持。

二、系统概述本系统基于LabVIEW软件平台进行开发，主要包括数据采集模块、数据处理与分析模块以及数据存储与输出模块。

系统通过传感器等设备实时采集数据，经过处理和分析后，将结果以图表等形式输出，并存储在数据库中，以便后续查询和分析。

三、数据采集模块数据采集模块是本系统的核心模块之一，负责从传感器等设备中实时采集数据。

该模块采用了多通道、高精度的数据采集技术，能够同时采集多种类型的数据，如温度、湿度、压力、电压等。

此外，该模块还具有自动校准和误差补偿功能，确保了数据的准确性和可靠性。

四、数据处理与分析模块数据处理与分析模块负责对采集到的数据进行预处理、分析和处理。

该模块采用了先进的信号处理技术和算法，能够对数据进行滤波、去噪、趋势预测等操作。

此外，该模块还支持多种数据分析方法，如统计分析、模式识别等，能够根据用户需求进行定制化开发。

通过该模块的处理和分析，用户可以得到更加准确、全面的数据结果。

五、数据存储与输出模块数据存储与输出模块负责将处理和分析后的数据结果以图表、表格等形式输出，并存储在数据库中。

该模块采用了高效的数据库管理系统，支持海量数据的存储和管理。

此外，该模块还支持多种数据输出格式，如Excel、PDF等，方便用户进行后续分析和应用。

六、系统实现本系统的实现主要涉及硬件和软件两个方面的内容。

硬件方面，需要选用合适的传感器等设备进行数据采集；软件方面，需要采用LabVIEW软件平台进行开发。

在开发过程中，需要遵循软件工程的思想，进行需求分析、系统设计、编码实现、测试和维护等环节。

实验四基于LabVIEW的声音数据采集一、背景知识在虚拟仪器系统中，信号的输入环节一般采用数据采集卡实现。

商用的数据采集卡具有完整的数据采集电路和计算机借口电路，但一般比较昂贵，计算机自带声卡是一个优秀的数据采集系统，它具有A/D和D/A转换功能，不仅价格低廉，而且兼容性好、性能稳定、通用性强，软件特别是驱动程序升级方便。

如被测对象的频率在音频范围内，同时对采样频率要求不是太高，则可考虑利用声卡构建一个数据采集系统。

1.从数据采集的角度看声卡1.1声卡的作用从数据采集的角度来看，声卡是一种音频范围内的数据采集卡，是计算机与外部的模拟量环境联系的重要途径。

声卡的主要功能包括录制与播放、编辑和处理、MIDI接口三个部分。

1.2声卡的硬件结构图1是一个声卡的硬件结构示意图。

一般声卡有4~5个对外接口。

图1 声卡的硬件结构示意图声卡一般有Line In 和Mic In 两个信号输入，其中Line In为双通道输入，Mic In仅作为单通道输入。

后者可以接入较弱信号，幅值大约为0.02~0.2V。

声音传感器（采用通用的麦克风）信号可通过这个插孔连接到声卡。

若由Mic In 输入，由于有前置放大器，容易引入噪声且会导致信号过负荷，故推荐使用Line In ，其噪声干扰小且动态特性良好，可接入幅值约不超过1.5V的信号。

另外，输出接口有2个，分别是Wave Out和SPK Out。

Wave Out（或LineOut）给出的信号没有经过放大，需要外接功率放大器，例如可以接到有源音箱；SPK Out给出的信号是通过功率放大的信号，可以直接接到喇叭上。

这些接口可以用来作为双通道信号发生器的输出。

1.3声卡的工作原理声音的本质是一种波，表现为振幅、频率、相位等物理量的连续性变化。

声卡作为语音信号与计算机的通用接口，其主要功能就是将所获取的模拟音频信号转换为数字信号，经过DSP音效芯片的处理，将该数字信号转换为模拟信号输出。

声音采集系统的设计
一．实验目的
1.进一步熟悉掌握Labview的使用，能用Labview对声音采集系统进行设计。

2.了解声音采集系统的原理。

二．实验原理
对外界的声音进行采集后，通过滤波器对采集来的声音进行滤波，滤波方式有低通，高通，带通，带阻，平滑，本实验对声音采集使用低通方式，实验原理图如下：
三．实验结果
人为对着麦克风说话，根据说话的快慢，音量的高低，会出现不同的波形，下图为某人说话的波形：
上图中，左图是采集的信号，右图是经过滤波器滤波出来的信号，由图可见，高频信号已经被过滤掉，达到低通滤波的效果。

四．实验心得
通过本次实验，我懂得了滤波的原理，并且对Labview产生了更大的兴趣。
