5.1 直扩系统的组成与原理5.1.1 组成与原理前面已经说过：所谓直接序列(DS)扩频，就是直接用具有高码率的扩频码序列在发端去扩展信号的频谱。
而在收端，用相同的扩频码序列去进行解扩，把展宽的扩频信号还原成原始的信息。
图5－1为直扩系统的组成与原理框图。
图5－1在图5－1(a)中，假定发送的是一个频带限于fin以内的窄带信息。
将此信息在信息调制器中先对某一副载额fo进行调制(例如进行调幅或窄带调频)，得到一中心频率为fo而带宽为2fin的信号，即通常的窄带信号。
一般的窄带通信系统直接将此信号在发射机中对射频进行调制后由天线辐射出去。
但在扩展频谱通信中还需要增加一个扩展频谱的处理过程。
常用的一种扩展频谱的方法就是用一高码率fc的随机码序列对窄带信号进行二相相移键控调制见图5－1(b)中发端波形。
二相相移键控相当于载波抑制的调幅双边带信号。
选择fc ＞＞ fo＞ fin。
这样得到了带宽为2fc的载波抑制进行调制的宽带信号。
这一扩展了频谱的信号再送到发射机中去对射频fT后由天线辐射出去。
信号在射频信道传输过程中必然受到各种外来信号的干扰。
因此，在收端，进入接收机的除有用信号外还存在干扰信号。
假定干扰为功率较强输的窄带信号，宽带有用信号与干扰信号同时经变频至中心频率为中频fI 出。
不言而喻，对这一中频宽带信号必须进行解扩处理才能进行信息解调。
解扩实际上就是扩频的反变换，通常也是用与发端相同的调制器，并用与发端完全相同的伪随机码序列对收到的宽带信号再一次进行二相相移键控。
从图5－1(b)中收端波形可以看出，再一次的相移键控正好把扩频信号恢复成相移键控前的原始信号。
从频谱上看则表现为宽带信号被解扩压缩还原成窄带信号。
这一窄带信号经中频窄带滤波器后至信息解调器再恢复成原始信息。
但是对于进入接收机的变窄带干扰信号，在收端调制器中同样也受到伪随机码的双相相移键控调制，它反而使窄带干扰变成宽度干扰信号。
由于干扰信号频谱的扩展，经过中频窄带通滤波作用，只允许通带内的干扰通过，使干扰功率大为减少。
扩频通信的理论基础1.1扩频通信的基本概念通信理论和通信技术的研究，是围绕着通信系统的有效性和可靠性这两个基本问题展开的，所以有效性和可靠性是设计和评价一个通信系统的主要性能指标。
通信系统的有效性，是指通信系统传输信息效率的高低。
这个问题是讨论怎样以最合理、最经济的方法传输最大数量的信息。
在模拟通信系统中，多路复用技术可提高系统的有效性。
显然，信道复用程度越高，系统传输信息的有效性就越好。
在数字通信系统中，由于传输的是数字信号，因此传输的有效性是用传输速率来衡量的。
通信系统的可靠性，是指通信系统可靠地传输信息。
由于信息在传输过程中受到干扰，收到的信息与发出的信息并不完全相同。
可靠性就是用来衡量收到信息与发出信息的符合程度。
因此，可靠性决定于系统抵抗干扰的性能，也就是说，通信系统的可靠性决定于通信系统的抗干扰性能。
在模拟通信系统中，传输的可靠性是用整个系统的输出信噪比来衡量的。
在数字通信系统中，传输的可靠性是用信息传输的差错率来描述的。
扩展频谱通信由于具有很强的抗干扰能力，首先在军用通信系统中得到了应用。
近年来，扩展频谱通信技术的理论和应用发展非常迅速，在民用通信系统中也得到了广泛的应用。
扩频通信是扩展频谱通信的简称。
我们知道，频谱是电信号的频域描述。
承载各种信息（如语音、图象、数据等）的信号一般都是以时域来表示的，即信息信号可表示为一个时间的函数)(t f 。
信号的时域表示式)(t f 可以用傅立叶变换得到其频域表示式)(f F 。
频域和时域的关系由式(1-1)确定：⎰∞∞--=t e t f f F ft j d )()(π2⎰∞∞-=f e f F t f ft j d )()(π2 (1-1) 函数)(t f 的傅立叶变换存在的充分条件是)(t f 满足狄里赫莱(Dirichlet)条件，或在区间(-∞，+∞)内绝对可积，即t t f d )(⎰∞∞-必须为有限值。
扩展频谱通信系统是指待传输信息信号的频谱用某个特定的扩频函数（与待传输的信息信号)(t f 无关）扩展后成为宽频带信号，然后送入信道中传输；在接收端再利用相应的技术或手段将其扩展了的频谱压缩，恢复为原来待传输信息信号的带宽，从而到达传输信息目的的通信系统。

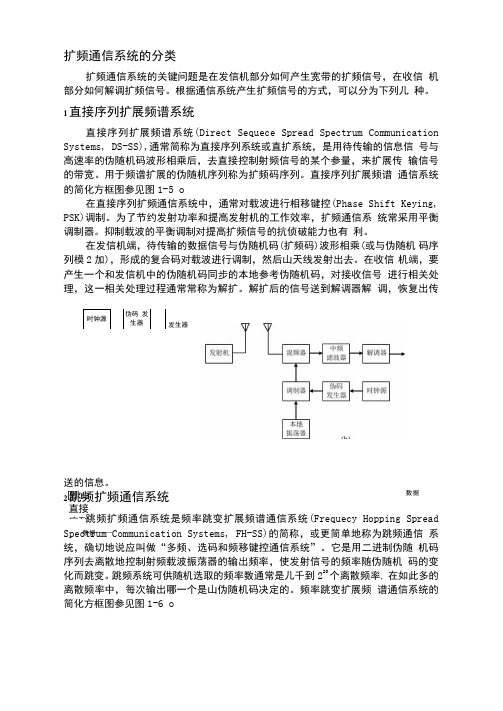

时钟源伪码 发生器 发生器扩频通信系统的分类扩频通信系统的关键问题是在发信机部分如何产生宽带的扩频信号，在收信 机部分如何解调扩频信号。
根据通信系统产生扩频信号的方式，可以分为下列儿 种。
1直接序列扩展频谱系统直接序列扩展频谱系统(Direct Sequece Spread Spectrum Communication Systems, DS-SS),通常简称为直接序列系统或直扩系统，是用待传输的信息信 号与高速率的伪随机码波形相乘后，去直接控制射频信号的某个参量，来扩展传 输信号的带宽。
用于频谱扩展的伪随机序列称为扩频码序列。
直接序列扩展频谱 通信系统的简化方框图参见图1-5 o在直接序列扩频通信系统中，通常对载波进行相移键控(Phase Shift Keying, PSK)调制。
为了节约发射功率和提高发射机的工作效率，扩频通信系 统常采用平衡调制器。
抑制载波的平衡调制对提高扩频信号的抗侦破能力也有 利。
在发信机端，待传输的数据信号与伪随机码(扩频码)波形相乘(或与伪随机 码序列模2加)，形成的复合码对载波进行调制，然后山天线发射出去。
在收信 机端，要产生一个和发信机中的伪随机码同步的本地参考伪随机码，对接收信号 进行相关处理，这一相关处理过程通常常称为解扩。
解扩后的信号送到解调器解 调，恢复出传送的信息。
2跳频扩频通信系统 跳频扩频通信系统是频率跳变扩展频谱通信系统(Frequecy Hopping Spread Spectrum Communication Systems, FH-SS)的简称，或更简单地称为跳频通信 系统，确切地说应叫做“多频、选码和频移键控通信系统”。
它是用二进制伪随 机码序列去离散地控制射频载波振荡器的输出频率，使发射信号的频率随伪随机 码的变化而跳变。
跳频系统可供随机选取的频率数通常是儿千到220个离散频率, 在如此多的离散频率中，每次输出哪一个是山伪随机码决定的。
扩频通信的理论基础1.1扩频通信的基本概念通信理论和通信技术的研究，是围绕着通信系统的有效性和可靠性这两个基本问题展开的，所以有效性和可靠性是设计和评价一个通信系统的主要性能指标。
通信系统的有效性，是指通信系统传输信息效率的高低。
这个问题是讨论怎样以最合理、最经济的方法传输最大数量的信息。
在模拟通信系统中，多路复用技术可提高系统的有效性。
显然，信道复用程度越高，系统传输信息的有效性就越好。
在数字通信系统中，由于传输的是数字信号，因此传输的有效性是用传输速率来衡量的。
通信系统的可靠性，是指通信系统可靠地传输信息。
由于信息在传输过程中受到干扰，收到的信息与发出的信息并不完全相同。
可靠性就是用来衡量收到信息与发出信息的符合程度。
因此，可靠性决定于系统抵抗干扰的性能，也就是说，通信系统的可靠性决定于通信系统的抗干扰性能。
在模拟通信系统中，传输的可靠性是用整个系统的输出信噪比来衡量的。
在数字通信系统中，传输的可靠性是用信息传输的差错率来描述的。
扩展频谱通信由于具有很强的抗干扰能力，首先在军用通信系统中得到了应用。
近年来，扩展频谱通信技术的理论和应用发展非常迅速，在民用通信系统中也得到了广泛的应用。
扩频通信是扩展频谱通信的简称。
我们知道，频谱是电信号的频域描述。
承载各种信息（如语音、图象、数据等）的信号一般都是以时域来表示的，即信息信号可表示为一个时间的函数)(t f 。
信号的时域表示式)(t f 可以用傅立叶变换得到其频域表示式)(f F 。
频域和时域的关系由式(1-1)确定：⎰∞∞--=t e t f f F ft j d )()(π2⎰∞∞-=f e f F t f ft j d )()(π2 (1-1) 函数)(t f 的傅立叶变换存在的充分条件是)(t f 满足狄里赫莱(Dirichlet)条件，或在区间(-∞，+∞)内绝对可积，即t t f d )(⎰∞∞-必须为有限值。
扩展频谱通信系统是指待传输信息信号的频谱用某个特定的扩频函数（与待传输的信息信号)(t f 无关）扩展后成为宽频带信号，然后送入信道中传输；在接收端再利用相应的技术或手段将其扩展了的频谱压缩，恢复为原来待传输信息信号的带宽，从而到达传输信息目的的通信系统。
扩频通信的理论基础1.1扩频通信的基本概念通信理论和通信技术的研究，是围绕着通信系统的有效性和可靠性这两个基本问题展开的，所以有效性和可靠性是设计和评价一个通信系统的主要性能指标。
通信系统的有效性，是指通信系统传输信息效率的高低。
这个问题是讨论怎样以最合理、最经济的方法传输最大数量的信息。
在模拟通信系统中，多路复用技术可提高系统的有效性。
显然，信道复用程度越高，系统传输信息的有效性就越好。
在数字通信系统中，由于传输的是数字信号，因此传输的有效性是用传输速率来衡量的。
通信系统的可靠性，是指通信系统可靠地传输信息。
由于信息在传输过程中受到干扰，收到的信息和发出的信息并不完全相同。
可靠性就是用来衡量收到信息和发出信息的符合程度。
因此，可靠性决定于系统抵抗干扰的性能，也就是说，通信系统的可靠性决定于通信系统的抗干扰性能。
在模拟通信系统中，传输的可靠性是用整个系统的输出信噪比来衡量的。
在数字通信系统中，传输的可靠性是用信息传输的差错率来描述的。
扩展频谱通信由于具有很强的抗干扰能力，首先在军用通信系统中得到了使用。
近年来，扩展频谱通信技术的理论和使用发展非常迅速，在民用通信系统中也得到了广泛的使用。
扩频通信是扩展频谱通信的简称。
我们知道，频谱是电信号的频域描述。
承载各种信息（如语音、图象、数据等）的信号一般都是以时域来表示的，即信息信号可表示为一个时间的函数)(t f 。
信号的时域表示式)(t f 可以用傅立叶变换得到其频域表示式)(f F 。
频域和时域的关系由式(1-1)确定：⎰∞∞--=t e t f f F ft j d )()(π2⎰∞∞-=f e f F t f ft j d )()(π2 (1-1) 函数)(t f 的傅立叶变换存在的充分条件是)(t f 满足狄里赫莱(Dirichlet)条件，或在区间(-∞，+∞)内绝对可积，即t t f d )(⎰∞∞-必须为有限值。
扩展频谱通信系统是指待传输信息信号的频谱用某个特定的扩频函数（和待传输的信息信号)(t f 无关）扩展后成为宽频带信号，然后送入信道中传输；在接收端再利用相应的技术或手段将其扩展了的频谱压缩，恢复为原来待传输信息信号的带宽，从而到达传输信息目的的通信系统。
