桥梁基础钻孔灌注桩施工工艺步骤技术详解

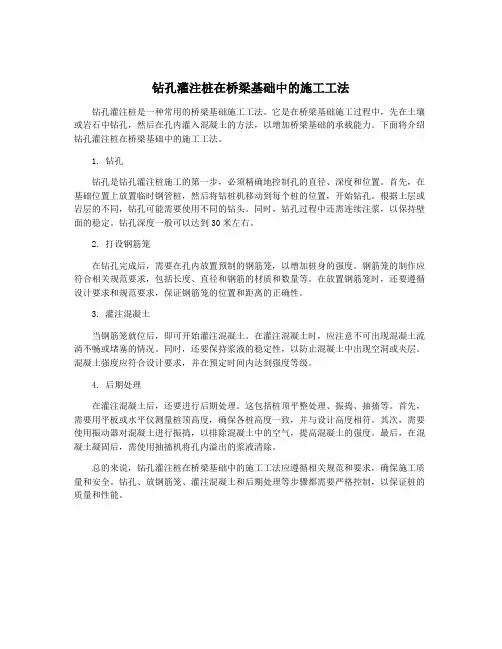

钻孔灌注桩在桥梁基础中的施工工法钻孔灌注桩是一种常用的桥梁基础施工工法。

它是在桥梁基础施工过程中，先在土壤或岩石中钻孔，然后在孔内灌入混凝土的方法，以增加桥梁基础的承载能力。

下面将介绍钻孔灌注桩在桥梁基础中的施工工法。

1. 钻孔钻孔是钻孔灌注桩施工的第一步，必须精确地控制孔的直径、深度和位置。

首先，在基础位置上放置临时钢管桩，然后将钻桩机移动到每个桩的位置，开始钻孔。

根据土层或岩层的不同，钻孔可能需要使用不同的钻头。

同时，钻孔过程中还需连续注浆，以保持壁面的稳定。

钻孔深度一般可以达到30米左右。

2. 打设钢筋笼在钻孔完成后，需要在孔内放置预制的钢筋笼，以增加桩身的强度。

钢筋笼的制作应符合相关规范要求，包括长度、直径和钢筋的材质和数量等。

在放置钢筋笼时，还要遵循设计要求和规范要求，保证钢筋笼的位置和距离的正确性。

3. 灌注混凝土当钢筋笼就位后，即可开始灌注混凝土。

在灌注混凝土时，应注意不可出现混凝土流淌不畅或堵塞的情况。

同时，还要保持浆液的稳定性，以防止混凝土中出现空洞或夹层。

混凝土强度应符合设计要求，并在预定时间内达到强度等级。

4. 后期处理在灌注混凝土后，还要进行后期处理。

这包括桩顶平整处理、振捣、抽搐等。

首先，需要用平板或水平仪测量桩顶高度，确保各桩高度一致，并与设计高度相符。

其次，需要使用振动器对混凝土进行振捣，以排除混凝土中的空气，提高混凝土的强度。

最后，在混凝土凝固后，需使用抽搐机将孔内溢出的浆液清除。

总的来说，钻孔灌注桩在桥梁基础中的施工工法应遵循相关规范和要求，确保施工质量和安全。

钻孔、放钢筋笼、灌注混凝土和后期处理等步骤都需要严格控制，以保证桩的质量和性能。

桥梁钻孔灌注桩施工过程一、引言桥梁建设是交通基础设施的重要组成部分，而桥梁钻孔灌注桩施工是桥梁建设的关键环节之一。

钻孔灌注桩能够提高桥梁的承载能力，减少沉降，提高桥梁的稳定性。

本文将详细介绍桥梁钻孔灌注桩的施工过程。

二、施工前准备在开始钻孔灌注桩施工之前，需要进行充分的准备工作。

首先，要清理施工现场，确保场地平整，无障碍物。

然后，要安装钻孔设备，并进行调试，确保设备正常运行。

此外，还需要准备足够的混凝土和其他材料，以及必要的施工工具和安全设备。

三、钻孔施工钻孔是灌注桩施工的第一个步骤。

根据设计要求，使用适当的钻机在指定位置进行钻孔。

在钻孔过程中，要控制好钻机的速度和深度，确保钻孔的精度和质量。

同时，要定期检查钻孔的直径和垂直度，及时发现问题并进行处理。

四、清孔施工在钻孔完成后，需要对钻孔进行清理。

清孔的目的是去除钻孔内的残渣和泥浆，确保混凝土灌注的质量。

清孔一般采用循环泥浆的方法进行，需要不断搅拌和循环泥浆，直到泥浆清澈为止。

五、钢筋笼制作与安装钢筋笼是灌注桩的重要组成部分，用于加强混凝土桩的强度和承载能力。

钢筋笼一般预先制作，并在施工现场进行安装。

制作钢筋笼时，要确保钢筋的型号、规格和质量符合设计要求，钢筋笼的尺寸和形状要精确控制。

安装钢筋笼时，要确保其位置准确，并与孔口固定好，防止在灌注过程中发生移位。

六、混凝土灌注混凝土灌注是灌注桩施工的最后一步。

在钢筋笼安装完成后，应立即进行混凝土灌注。

混凝土应按照设计要求进行配比，并确保搅拌均匀。

灌注过程中，要控制好混凝土的灌注速度和数量，确保混凝土桩的强度和质量。

同时，要定期检查灌注的深度和混凝土的流动性，及时发现问题并进行处理。

在混凝土灌注完成后，要进行养护和检测工作，确保混凝土桩的质量和性能符合设计要求。

七、结论桥梁钻孔灌注桩施工是桥梁建设的重要环节之一，其施工质量直接影响到桥梁的安全性和稳定性。

因此，在施工过程中应严格控制施工质量，遵循施工规范和设计要求进行操作。

钻孔灌注桩施工工艺及工艺流程【钻孔灌注桩施工工艺及工艺流程】一、引言其实啊，在咱们生活中，到处都能看到各种各样的建筑和基础设施，而钻孔灌注桩就是这些工程中的重要“基石”。

那什么是钻孔灌注桩呢？今天咱们就来好好聊聊它的施工工艺及工艺流程，让您轻轻松松就明白这其中的奥秘！二、钻孔灌注桩的历史1. 起源与发展其实啊，钻孔灌注桩可不是现代才有的新鲜玩意儿。

早在19 世纪，它就已经在一些工程中崭露头角了。

那时候的技术还比较简单，但是随着时间的推移，经过无数工程师和技术人员的努力，它不断改进和完善。

比如说，过去钻孔的设备可能比较简陋，效率也低。

而现在呢，有了各种先进的钻孔机械，精度和速度都大大提高了。

2. 在国内的应用历程在咱们国家，钻孔灌注桩的应用也是经历了一个逐步发展的过程。

说白了就是，从最初的小规模试用，到后来在大型桥梁、高层建筑等重要工程中的广泛应用。

就拿一些大型跨江、跨海大桥来说吧，没有钻孔灌注桩的支撑，那简直是无法想象的。

比如著名的港珠澳大桥，其基础部分就大量采用了钻孔灌注桩，这才保证了大桥的稳固和安全。

三、钻孔灌注桩的制作过程1. 施工前的准备工作在正式开始钻孔灌注桩施工之前，那准备工作可不少。

首先得进行场地平整，说白了就是把施工的那块地弄得平平整整的，方便后续操作。

然后要根据设计图纸确定桩位，这就好比给每个桩都找好自己的“家”。

还得准备好各种材料和设备，像钢筋、混凝土，还有钻孔机、起重机等等。

比如说，如果没有合适的钻孔机，那可就没法在地上钻出深深的桩孔啦。

2. 钻孔这可是关键的一步！一般会根据地质条件选择合适的钻孔方法。

常见的有旋挖钻、冲击钻等。

旋挖钻就像是一个巨大的旋转螺丝，快速地把土挖出来。

冲击钻呢，则像是一个大力士拿着大锤子，不停地冲击地面，把土和石头击碎。

在钻孔的过程中，还得时刻注意保持钻孔的垂直度，不然这桩孔歪歪扭扭的可就不行啦。

3. 清孔孔钻好了，里面可不能有太多的泥土和杂质，所以就得清孔。

钻孔灌注桩施工工艺及步骤详解钻孔灌注桩是一种常见的基础施工技术，在建筑、桥梁、港口等工程项目中广泛应用。

本文将详细介绍钻孔灌注桩的施工工艺及步骤，以帮助读者更好地了解和掌握这一技术。

一、施工前准备工作1.方案设计：根据工程需求和地质条件，确定钻孔灌注桩的直径、深度、间距等参数，并绘制相应的施工方案。

2.现场勘察：对施工现场进行详细勘察，了解地质情况、土层分布等信息，为后续施工提供参考。

3.材料准备：准备好所需的钻杆、灌注料、钢筋等施工材料，确保施工顺利进行。

二、施工步骤1.钻孔阶段（1）确定孔位：根据设计要求，在施工现场标出孔位，使用测量仪器确保位置准确无误。

（2）钻孔配置：根据不同地质条件，选用合适的钻头，并根据施工方案调整钻具配置，确保钻孔的安全和效率。

（3）钻孔过程：使用钻机进行钻孔作业，根据设计要求控制孔深和孔径，同时对土层进行取样和探测，以评估地层稳定性和承载性能。

（4）孔内处理：在孔内进行清洁作业，将孔内泥浆等杂质清除，以保证后续的灌注质量。

2.灌注阶段（1）钢筋布置：在孔内按照设计要求布置预埋钢筋，保证钢筋的正确位置和间距。

（2）浆液配制：根据设计要求，按照一定比例将灌注料和水混合，搅拌均匀，形成固体浆液。

（3）浆液灌注：利用准备好的浆液泵将浆液通过钻杆从孔底开始灌注至孔顶，同时进行钢筋压排，确保浆液充实、无气孔和杂质。

（4）固化养护：待灌注完成后，需对灌注桩进行养护，以确保浆液固化达到预期强度。

养护期间需注意保持适宜的环境温度和湿度。

三、质量控制1.现场监测：对施工现场进行实时监测，记录孔深、孔径、灌注深度等关键参数，确保施工质量。

2.抽样检测：定期抽取样品进行抗压、抗拉等试验，以评估灌注桩的力学性能是否符合设计要求。

3.质量记录：详细记录施工过程中的各项数据和关键环节，形成完整的质量档案。

四、施工安全1.操作规范：严格按照相关施工规范和操作规程进行施工，确保施工人员安全。

2.设备检查：对施工机械和工具进行定期维护和检查，确保其正常工作状态。

桥梁钻孔灌注桩施工工艺流程桥梁作为重要的交通基础设施，其建设质量至关重要。

钻孔灌注桩是桥梁基础施工中常用的一种技术，具有适应性强、承载能力高、施工噪音小等优点。

下面将详细介绍桥梁钻孔灌注桩的施工工艺流程。

一、施工准备在正式施工前，需要进行充分的准备工作。

首先是场地平整，清除施工区域内的杂物、障碍物，并进行场地的平整和压实，确保施工机械能够稳定作业。

然后根据设计图纸进行测量放线，确定桩位的准确位置，并设置好护桩，以便在施工过程中随时复核桩位的准确性。

接着要准备好施工所需的机械设备，如钻孔桩机、泥浆搅拌机、泥浆泵、吊车等，并对设备进行调试和检查，确保其性能良好，能够正常运行。

同时，还要准备好施工所需的材料，如钢材、水泥、砂、石等，并对材料进行检验，确保其质量符合要求。

此外，还需要根据施工场地的地质条件和桩的设计要求，制定合理的施工方案和施工工艺，并对施工人员进行技术交底和安全教育，使他们熟悉施工流程和质量要求，确保施工安全和质量。

二、护筒埋设护筒的作用是固定桩位、保护孔口、防止地面水流入孔内，并保持孔内泥浆水位高于地下水位，以稳定孔壁。

护筒一般采用钢板制作，其内径应比桩径大 200 400mm ，高度一般为 15 20m 。

埋设护筒时，先在桩位处挖出比护筒外径大 80 100cm 的圆坑，然后将护筒放入坑内，调整护筒的位置和垂直度，使其中心与桩位中心重合，偏差不得大于 50mm ，垂直度偏差不得大于 1% 。

然后在护筒周围对称均匀地回填粘土，并分层夯实，确保护筒稳固。

三、泥浆制备泥浆在钻孔灌注桩施工中起着重要的作用，它具有悬浮钻渣、冷却钻头、润滑钻具、保护孔壁等功能。

泥浆的性能指标如比重、粘度、含砂率等应根据地质条件和施工要求进行合理控制。

一般来说，泥浆可采用粘土或膨润土加水搅拌而成。

在粘性土中钻孔时，可在孔中注入清水，自行造浆；在砂土或砂卵石地层中钻孔时，则应制备泥浆。

泥浆的比重一般控制在 11 13 之间，粘度控制在 1822s ，含砂率控制在 4% 8% 。

桥梁钻孔灌注桩主要施工方法钻孔灌注桩主要施工工序包括场地平整、护筒埋设、钻机就位、钻孔、清孔、钢筋笼制作与安装、混凝土的灌柱及护筒拆除等工作。

1、钻孔平台本工程有水中类型桩结构，为方便施工，便于平台制作，对水中采取筑岛填平，改线河道等方法，使整个施工都在陆上用贝雷片架设平台。

施工放样，定出桩位，以备钻机移动就位钻孔。

2、护筒加工及安装(1)护筒加工护筒采用钢板卷制加工，制作时采用6mm钢板。

φ1.5m桩护筒采用φ1.8m 圆管节，护筒标准长度2～3m，为增加其刚度，沿护筒高度每隔一定距离焊加劲角钢，护筒采用坡口内外焊接接头，最下层刃脚处受力最集中，采用在外侧加焊一层钢板，以防护筒变形。

(2)护筒埋设先在已确定的桩位处标出护筒的位置和开挖范围，然后由人工开挖至确定的标高，埋入护筒，四周用粘土夯实。

3、钻孔钻机就位并经测量检查无误后开始钻进，开始采用低速档，待泥浆经调浆合格后可加快进尺，在钻进过程中随时检查钻碴以复核图纸地质情况，并根据不同的地层情况调整泥浆比重及进尺速度。

钻孔时对成孔的孔位、孔深、孔径及倾斜度等各项指标进行检查，及时调整。

4、清孔钻孔达到设计标高，经终孔检查合格后即进行清孔，回旋清孔采用换浆法和吸泥法两种方法配合清孔。

钻孔达到设计标高后，稍提钻头空转，进行泥浆循环，清除孔内钻碴，清孔过程中不断地加水降低泥浆比重，直至泥浆的各项指标达到规范要求后，停止清孔。

清孔时保证孔内水头高度，以防塌孔。

在提钻移机和后续准备工作中，孔底可能有新的沉淀物，待钢筋笼安装完毕，检查沉淀层厚度，如不符合设计要求，采取空气吸泥机重新清孔直至符合要求。

5、钢筋的制作与安装所有钻孔桩的钢筋笼均在钢筋加工场内加工成形。

吊装采用吊车完成，进行一至两次进口焊接，焊接用竖向对焊机完成。

吊装时钢筋笼中心应与孔位中心重合，且在钢筋笼上每隔一定距离设置“钢筋耳环”或混凝土垫块，以确保主筋保护层厚度。

6、水下混凝土的灌注水下混凝土的灌注采用卷扬机配合料斗进行。

简述钻孔灌注桩的施工工艺
钻孔灌注桩是一种常用的地基处理方法，适用于建筑、桥梁和其他工程的基础构筑物。

下面是钻孔灌注桩的施工工艺简述：
1. 调查和设计：根据工程要求，进行地质勘探和调查，确定钻孔灌注桩的布设位置、孔径和桩长。

设计人员根据勘探结果进行桩基设计。

2. 钻孔：按照设计要求，在地面上钻孔机上设置钻具，开始进行钻孔作业。

钻孔通
常采用机械钻机或挖掘设备进行，在适当的孔径、桩长和深度上进行钻孔。

3. 清孔：钻孔完成后，必须对钻孔进行清洁，以确保桩孔内没有杂物或松散土壤。

主要是通过冲洗孔洞或吹空气等方式进行。

4. 钢筋安装：根据设计要求，将钢筋条按照预定固定位置并喷锚到孔中。

钢筋的位
置和数量将根据负荷要求和工程设计进行安装，以确保桩的强度。

5. 灌注混凝土：在钢筋安装完成后，开始灌注混凝土。

混凝土应在预定的时间内完
成灌注，以保证桩的强度和稳定性。

6. 后续处理：在灌注混凝土完全凝固后，可以进行后续处理工作，如修整桩顶、打
桩头和喷涂防腐等操作。

钻孔灌注桩的施工过程需要严格按照设计要求和施工规范进行，并在施工过程中进行
监测和质量控制，以保证桩的安全和稳定性。

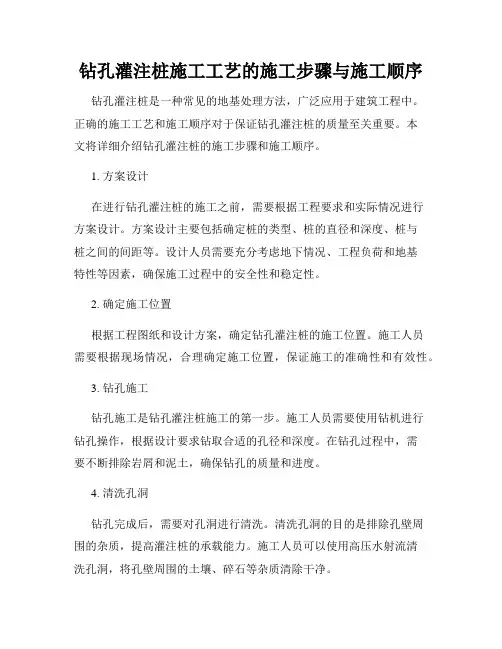

钻孔灌注桩施工工艺的施工步骤与施工顺序钻孔灌注桩是一种常见的地基处理方法，广泛应用于建筑工程中。

正确的施工工艺和施工顺序对于保证钻孔灌注桩的质量至关重要。

本文将详细介绍钻孔灌注桩的施工步骤和施工顺序。

1. 方案设计在进行钻孔灌注桩的施工之前，需要根据工程要求和实际情况进行方案设计。

方案设计主要包括确定桩的类型、桩的直径和深度、桩与桩之间的间距等。

设计人员需要充分考虑地下情况、工程负荷和地基特性等因素，确保施工过程中的安全性和稳定性。

2. 确定施工位置根据工程图纸和设计方案，确定钻孔灌注桩的施工位置。

施工人员需要根据现场情况，合理确定施工位置，保证施工的准确性和有效性。

3. 钻孔施工钻孔施工是钻孔灌注桩施工的第一步。

施工人员需要使用钻机进行钻孔操作，根据设计要求钻取合适的孔径和深度。

在钻孔过程中，需要不断排除岩屑和泥土，确保钻孔的质量和进度。

4. 清洗孔洞钻孔完成后，需要对孔洞进行清洗。

清洗孔洞的目的是排除孔壁周围的杂质，提高灌注桩的承载能力。

施工人员可以使用高压水射流清洗孔洞，将孔壁周围的土壤、碎石等杂质清除干净。

5. 钢筋安装钢筋安装是钻孔灌注桩的关键环节。

施工人员需要根据设计要求，在孔洞中安装预埋的钢筋筋笼。

钢筋筋笼的安装应符合相关标准和规范，确保钢筋的精确度和稳定性。

6. 灌注混凝土钢筋安装完成后，可以进行混凝土灌注工作。

施工人员需要准备适量的水泥、砂浆和骨料，按照设计要求进行配比。

然后将混凝土从孔顶部倒入孔洞中，同时使用振动棒进行密实和排除气泡。

7. 后期处理混凝土灌注完成后，需要进行后期处理工作。

施工人员可以使用抹光机对灌注桩表面进行抹平和抛光，以提高桩身的光滑度和美观度。

同时，还需要对施工现场进行清理，确保施工区域的整洁和安全。

通过以上步骤的施工，钻孔灌注桩的施工工艺得以完成。

在施工过程中，施工人员需要严格按照施工顺序进行操作，确保每个环节的质量和安全。

钻孔灌注桩作为一种重要的地基处理方式，其施工工艺的正确性将直接影响到工程的质量和可靠性。

桥梁基础钻孔灌注桩施工工艺步骤技术详解（1）钻孔灌注桩施工工艺流程图（2）施工放样在钻孔灌注桩施工前，由测量队用全站仪根据复测无误的导线点坐标实地放出桩位，并设置好定位控制桩，报监理工程师复测核准。

（3）施工准备钻孔桩施工场地范围内进行清理，整平并夯实。

根据工程地质情况、钻机性能和工程规模大小，做好泥浆循环系统的设置（包括制浆池、储浆池和沉淀池）。

泥浆循环系统的设置必须满足施工要求。

（4）机械设备的选择和要求1）根据设计文件的要求，综合考虑结构类型（桩的孔径、孔深）、工程地质、水文地质、机具设备、材料供应、以及劳力来源等因素，结合当地具体情况，通过分析研究，拟选用冲击钻及其配套设备。

2）钻孔灌注桩所需的混凝土由项目部混凝土拌和站集中拌和供应，拌和能力满足要求，混凝土的运送采用混凝土搅拌运输车运送。

3）储料斗容量应能满足首批灌注混凝土所需要的储备量要求。

4）主要机具设备使用前进行全面检查、维修和调试，确保正常使用。

（5）护筒埋设1）护筒采用钢护筒，高3-4米，特殊情况下采用双层护筒。

2）护筒内径比桩径大300mm左右。

3）护筒中心竖直线应与桩基中心线重合，平面允许误差20mm，竖直度偏差不大于1%。

4）护筒顶端高出地面0.3米及地下水位或孔外水位1.0~2.0米。

（6）泥浆制备钻孔泥浆由水、粘土（塑性指数大于25）（或膨润土）和添加剂按适当配合比配制，其性能指标应符合《桥规》表8.7.3规定。

（7）钻孔1）钻机就位前，对主要机具及配套设备进行检查、维修。

2）开始钻进时，要轻压慢钻，适当控制进尺，使初期成孔竖直、圆顺，防止钻杆过分抖动，造成孔位偏斜。

3）钻进过程中每进尺0.5m或每2小时捞取一次渣样，同时经常注意地层的变化，在地层的变化处均应捞取渣样，判断地质的类型，记入记录表中，并与设计提供的地质剖面图相对照，钻渣样品编号保存于现场制作的留样盒内，渣样盒应写明桥梁名称、桩基编号、桩长、取样日期等基本信息，渣样分小袋存放，小袋外粘贴标签标明取样位置以便分析备查。

桥梁桩基础钻孔灌注桩施工技术一、施工准备在进行钻孔灌注桩施工前，需要进行充分的准备工作。

首先，要对施工现场进行详细的勘察，了解地质条件、地下水位、周边环境等情况，为施工方案的制定提供依据。

其次，要根据设计要求和施工条件，选择合适的钻孔设备和施工工艺。

常见的钻孔设备有旋挖钻机、冲击钻机等，施工工艺包括正循环钻孔、反循环钻孔等。

此外，还要准备好施工所需的原材料，如钢筋、水泥、砂、石等，并对其进行质量检验，确保符合设计要求。

同时，要搭建好施工平台、修筑施工便道，保证施工的顺利进行。

二、测量放线根据设计图纸，使用全站仪等测量仪器对桩位进行精确测量放线，并设置好护桩。

护桩要设置在不易被破坏的位置，以便在施工过程中随时对桩位进行校核。

测量放线完成后，要对桩位进行复查，确保桩位的准确性。

三、埋设护筒护筒的作用是固定桩位、保护孔口、防止地面水流入孔内、增加孔内水头高度、防止塌孔等。

护筒一般采用钢板制作，其内径应比桩径大 200 400mm。

护筒的埋设深度应根据地质条件和施工要求确定，一般在 2 4m 之间。

埋设护筒时，要保证护筒的中心线与桩位中心线重合，偏差不得大于 50mm。

护筒周围要用粘土分层夯实，防止护筒位移或下沉。

四、泥浆制备泥浆在钻孔灌注桩施工中起着重要的作用，它可以护壁、悬浮钻渣、冷却钻头等。

泥浆的性能指标应根据地质条件和施工要求进行确定，一般包括比重、粘度、含砂率、胶体率等。

泥浆的制备通常采用膨润土、水和添加剂等材料，按照一定的比例进行搅拌。

在施工过程中，要根据孔内情况及时调整泥浆的性能指标，保证钻孔的顺利进行。

五、钻孔钻孔是钻孔灌注桩施工的关键工序，要严格按照施工工艺和操作规程进行操作。

在钻孔过程中，要注意控制钻进速度、钻进压力和泥浆指标，防止塌孔、缩孔等质量问题的发生。

当钻孔达到设计深度后，要对孔深、孔径、孔位倾斜度等进行检查，符合要求后方可进行清孔。

六、清孔清孔的目的是清除孔底沉渣，保证灌注桩的承载力。

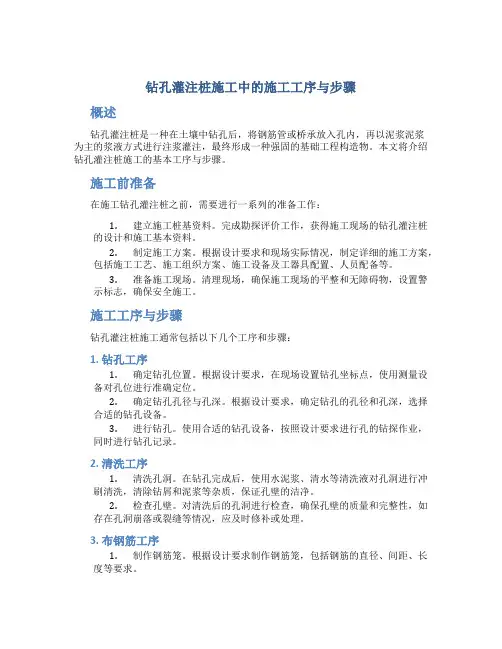

钻孔灌注桩施工中的施工工序与步骤概述钻孔灌注桩是一种在土壤中钻孔后，将钢筋管或桥承放入孔内，再以泥浆泥浆为主的浆液方式进行注浆灌注，最终形成一种强固的基础工程构造物。

本文将介绍钻孔灌注桩施工的基本工序与步骤。

施工前准备在施工钻孔灌注桩之前，需要进行一系列的准备工作：1.建立施工桩基资料。

完成勘探评价工作，获得施工现场的钻孔灌注桩的设计和施工基本资料。

2.制定施工方案。

根据设计要求和现场实际情况，制定详细的施工方案，包括施工工艺、施工组织方案、施工设备及工器具配置、人员配备等。

3.准备施工现场。

清理现场，确保施工现场的平整和无障碍物，设置警示标志，确保安全施工。

施工工序与步骤钻孔灌注桩施工通常包括以下几个工序和步骤：1. 钻孔工序1.确定钻孔位置。

根据设计要求，在现场设置钻孔坐标点，使用测量设备对孔位进行准确定位。

2.确定钻孔孔径与孔深。

根据设计要求，确定钻孔的孔径和孔深，选择合适的钻孔设备。

3.进行钻孔。

使用合适的钻孔设备，按照设计要求进行孔的钻探作业，同时进行钻孔记录。

2. 清洗工序1.清洗孔洞。

在钻孔完成后，使用水泥浆、清水等清洗液对孔洞进行冲刷清洗，清除钻屑和泥浆等杂质，保证孔壁的洁净。

2.检查孔壁。

对清洗后的孔洞进行检查，确保孔壁的质量和完整性，如存在孔洞崩落或裂缝等情况，应及时修补或处理。

3. 布钢筋工序1.制作钢筋笼。

根据设计要求制作钢筋笼，包括钢筋的直径、间距、长度等要求。

2.安装钢筋笼。

将制作好的钢筋笼放入钻孔洞中，并妥善固定，确保符合设计位置和要求。

在岩石地层中，钢筋笼通常需要做好接地处理。

4. 灌浆工序1.完善灌浆设备。

确保灌浆设备完好并与灌浆泵连接好。

2.进行灌浆作业。

将灌浆管插入到钢筋笼中，逐层向下灌浆，注入浆液。

同时，对孔内进行振冲处理，确保灌浆浆液充分填充并顺利排出孔。

5. 桩顶处理工序1.处理桩顶。

根据施工要求，处理桩顶，确保其平整、整齐并符合设计要求。

2.安装桥承。

桥梁工程钻孔灌注桩基础专项施工方案
一、项目背景
在桥梁工程中，钻孔灌注桩是一种常见的基础形式，具有承载能力强、适用范围广等优点。

本文旨在针对桥梁工程中的钻孔灌注桩基础施工提出专项施工方案。

二、施工前准备工作
1. 地质勘察
在进行钻孔灌注桩基础施工前，必须进行全面的地质勘察工作，了解地下地质情况，以确定桩基础设计参数。

2. 设计方案审核
对桩基础设计方案进行审核，确保符合规范和实际施工需求。

3. 材料准备
准备好所需的施工材料，如水泥、钢筋等，并进行材料质量检测。

三、施工工艺流程
1. 钻孔施工
1）确定钻孔位置和孔径大小；
2）进行钻孔作业，保证孔壁光滑整齐。

2. 灌注桩筒
1）将灌注桩筒安装到孔内；
2）进行桩筒的灌浆操作，确保充填均匀。

3. 钢筋安装
1）在充填后的桩孔内安装预埋钢筋；
2）按设计要求设置钢筋的布置方式和数量。

4. 灌注混凝土
1）进行混凝土配制；
2）将混凝土灌入桩孔，达到设计高度。

四、施工质量控制
1. 施工过程监测
对施工过程中的钻孔质量、灌浆均匀性等进行实时监测。

2. 质量验收
完成施工后，进行质量验收，确保桩基础符合设计要求。

五、施工安全措施
1. 安全防护
施工现场应设置明显的安全警示标识，并配置必要的安全防护设施。

2. 安全教育
对施工人员进行安全教育培训，提高其安全意识和应急处理能力。

结语
通过严格执行施工方案和严密的质量控制，钻孔灌注桩基础施工能够保证桥梁工程的稳定性和安全性，为桥梁的顺利建设提供可靠的基础支撑。

钻孔灌注桩的工艺流程钻孔灌注桩是一种常见的地基处理方法，适用于建筑物、桥梁、码头等工程的基础处理。

它具有承载力大、施工周期短、对周围环境影响小等优点，因此在工程建设中得到广泛应用。

下面我们将介绍钻孔灌注桩的工艺流程。

1. 前期准备在进行钻孔灌注桩施工前，首先需要进行前期准备工作。

包括确定桩的位置、深度和直径，编制施工方案和施工图纸，准备好所需的设备和材料，确保施工现场的安全和整洁。

2. 钻孔钻孔是钻孔灌注桩工艺中的第一步，也是最关键的一步。

首先根据设计要求确定钻孔的位置和直径，然后使用钻机进行钻孔。

在钻孔过程中需要不断清理孔内的泥浆，确保孔壁的稳定性和孔内的清洁度。

钻孔的深度一般要求达到设计要求的标高，可以通过测深仪来进行实时监测。

3. 灌浆钻孔完成后，需要进行灌浆操作。

灌浆是钻孔灌注桩工艺中的关键环节，直接影响桩的承载力和稳定性。

在灌浆前需要先将孔内的泥浆清理干净，然后使用混凝土泵将预先配制好的混凝土灌注到孔内。

在灌浆的过程中需要不断震动和搅拌混凝土，确保混凝土充实并排除孔内的空隙。

4. 钢筋安装灌浆完成后，需要进行钢筋的安装。

根据设计要求，在灌浆前应在孔内放置好预埋的钢筋，以增加桩的承载能力。

在安装钢筋时需要注意钢筋的位置和数量，确保钢筋的受力性能和连接质量。

5. 成孔钢筋安装完成后，需要进行成孔操作。

成孔是为了连接桩头和上部结构，一般需要在桩顶钻孔并安装连接件，以便上部结构与桩的连接。

6. 桩头处理最后一步是桩头处理。

桩头处理是为了确保桩头的平整度和垂直度，在桩头浇筑前需要对桩头进行清理和修整，以确保桩头与上部结构的连接质量。

通过以上工艺流程，钻孔灌注桩的施工就完成了。

整个工艺流程需要严格按照施工图纸和工艺要求进行操作，确保施工质量和安全。

钻孔灌注桩作为一种重要的地基处理方法，在工程建设中发挥着重要作用，希望以上介绍对大家有所帮助。

桥梁钻孔灌注桩基础施工全过程详解(正反循环)(一)准备工作1.施工前应掌握工程地质资料、水文地质资料，具备所用各种原材料及制品的质量检验报告。

2.施工时应按有关规定，制定安全生产、保护环境等措施。

3.灌注桩施工应有齐全、有效的施工记录。

(二)成孔方式与设备选择依据成桩方式可分为泥浆护壁成孔、干作业成孔、护筒(沉管)灌注桩及爆破成孔，施工机具类型及土质适用条件可参考下表：(三)泥浆护壁成孔1.泥浆制备与护筒埋设(1)泥浆制备根据施工机械、工艺及穿越土层情况进行配合比设计，宜选用高塑性黏土或膨润土。

2）护筒埋设深度应符合有关规定。

护筒顶面宜高出施工水位或地下水位2m并宜高出施工地面0.3m。

其高度尚应满足孔内泥浆面高度的要求。

(3)灌注混凝土前，清孔后的泥浆相对密度应小于1.10；含沙率不得大于2%；粘度不得大于20pa.S。

(4)现场应设置泥浆池和泥浆收集设施，废弃的泥浆、渣应进行处理，不得污染环境。

泥浆制备泥浆黏度检测护筒埋设2.正、反循环钻孔(1)泥浆护壁成孔时根据泥浆补给情况控制钻进速度；保持钻机稳定。

(2)钻进过程中如发生斜孔、塌孔和护筒周围冒浆、失稳等现象时，应先停钻，待采取相应措施后再进行钻进。

(3)钻孔达到设计深度，灌注混凝土之前，孔底沉渣厚度应符合设计要求。

设计未要求时端承型桩的沉渣厚度不应大于100mm；摩擦型桩的沉渣厚度不应大于300mm。

正反循环原理图水下灌注混凝土基本原理：3.冲击钻成孔(1)冲击钻开孔时，应低锤密击，反复冲击造壁，保持孔内泥浆面稳定。

(2)应采取有效的技术措施防止扰动孔壁、塌孔、扩孔、卡钻和掉钻及泥浆流失等事故。

(3)每钻进4～5m应验孔一次，在更换钻头前或容易缩孔处，均应验孔并应做记录。

(4)排渣过程中应及时补给泥浆。

(5)冲孔中遇到斜孔、梅花孔、塌孔等情况时，应采取措施后方可继续施工。

(6)稳定性差的孔壁应采用泥浆循环或抽渣筒排渣，清孔后灌注混凝土之前的泥浆指标符合要求。

钻孔灌注桩在桥梁基础中的施工工法
钻孔灌注桩的施工工法可以大致分为以下几个步骤：
1. 确定孔的位置和直径：首先根据设计要求，在桥梁基础的位置上划出钻孔的位置
和直径。

一般来说，孔的直径应该比灌注桩的直径略大，以便容纳钢筋笼，并确保灌注混
凝土能够充分密实。

2. 钻孔：将钻机搭建在桥梁基础位置上，按照设计要求开始钻孔。

在钻孔过程中，
要注意控制孔壁的直径和垂直度，以确保灌注桩能够安放在孔内并垂直于地面。

3. 清孔：在钻穿孔后，需要清除孔内的泥沙和石头，以保证孔内的清洁度和充满性。

在清孔的同时，需要注意不要损坏孔壁和底部的地下水位。

4. 安装钢筋笼：在孔内放置预制的钢筋笼，钢筋笼的长度应该与孔深度相同，并根
据设计要求进行间隔和间隔长度的设置，这些间隔与灌注混凝土的质量和强度有关。

5. 灌注混凝土：在钢筋笼安放到位后，开始注入混凝土。

注入混凝土的过程中需要
根据设计要求调整配合比以及浇筑压力等参数。

在浇筑的同时需要密切关注混凝土的流动
情况和孔内状况，防止混凝土出现裂缝或接缝。

6. 后处理：在灌注桩的混凝土凝固之后，需要对灌注桩进行后处理，包括清理表面
的混凝土杂质，调整灌注桩的高度和质量，并对灌注桩进行测试和验证。

总之，钻孔灌注桩在桥梁基础中的施工工法需要经过认真的咨询、设计、方案编制、
现场测量、材料选用、施工、验收等环节，尤其需要注意孔壁的清洁和坚实程度，以保证
钻孔灌注桩的质量和安全。

钻孔灌注桩施工工艺流程详解钻孔灌注桩一种常见的基础工程施工方式，通常用于建筑工程中的土建施工，是确保建筑物稳定性和承载力的重要环节。

本文将详细介绍钻孔灌注桩施工的工艺流程，以帮助读者更好地理解和掌握这项技术。

一、前期准备工作1. 方案设计在施工之前，必须进行合理的方案设计工作。

根据工程地质调查报告，结合设计要求和地基条件，确定灌注桩的型号、数量、深度和直径等参数，并绘制灌注桩平面布置图和纵断面图。

2. 现场标定在实际施工前，需要现场标定灌注桩的位置和尺寸。

这包括桩基中心位置的定位和孔口标高的测量等工作，确保施工的准确性和精度。

二、施工工艺流程1. 钻孔施工根据设计要求，选用钻机进行钻孔作业。

先用钻孔导线进行引线，确定孔的位置和方向。

然后开始钻孔，直到达到设计要求的孔深。

钻孔过程中，应根据岩石层的性质选择合适的钻具，以确保钻孔质量。

2. 洗孔清理在钻孔完成后，需要进行洗孔清理。

利用泵浦将钻孔中的泥浆泵出，同时利用冲洗水清除孔中残留的泥浆和岩屑，确保孔底的清洁度，并为后续灌注准备良好的施工条件。

3. 钢筋安装在清理完孔内杂质后，进行钢筋安装工作。

按照设计要求和孔口直径，选用合适的钢筋规格进行切割和绑扎。

钢筋的绑扎应牢固可靠，并且遵循相关的施工规范和标准，以确保后续灌注的质量。

4. 灌浆灌注钢筋安装完成后，进行灌浆灌注作业。

首先，在孔内注入初浆，用于填充钢筋间的空隙，并均匀地分布于整个孔内。

然后再进行钢桩注浆，确保桩内无空洞、杂质等问题。

5. 成桩完成钢筋灌浆灌注后，需要进行成桩作业。

在浇筑浆液后，采用|长筒静压法或动态碰击法等方式，通过打桩机将灌注桩沉入地下。

成桩时需要注意桩身的竖直度和水平度，确保桩的稳定性和垂直度。

6. 后期处理灌注桩完成成桩后，需要进行后期处理。

首先，清理现场，将施工过程中产生的垃圾和杂物清除干净。

然后进行安全检查，确保施工过程中的各项安全措施得到落实。

最后，进行施工记录的整理和归档，为后续的验收和维护提供依据。

钻孔灌注桩基础施工工艺流程一、工艺流程场地布置→桩位放样→埋设护筒→旋挖机就位→旋挖钻进成孔→一次清孔→成孔验收→钢筋笼吊装→安装导管→二次清孔→水下灌注混凝土→成桩→提拔护筒→钻机移位。

二、施工要点2.1、桩位放线1、测量方法首先，根据已提供的坐标，经过复核合格后，用极坐标法放出桩的平面位置，用另一控制点上进行复核检查。

标高用水准仪测出护筒顶标高，以控制孔深和钢筋笼标高、混凝土面标高。

依据设计图纸的桩位进行测量放线，使用全站仪测定桩位。

在桩位点打300mm深的木桩，桩上标定桩位中心，并采用“十字栓桩法”作好标记，并加以保护。

测量结果经自检、复检后，报请监理复核，复核无误并签字认可后，方可施工。

2、测量管理（1）测量队伍我项目部设专职测量人员，负责测量统筹管理和复核，经复核合格，报监理复核合格后，方可开钻。

（2）测量仪器测量班配备如下测量仪器和设备：J2级全站仪1套（测角中误差±2″，测距精度3mm±2ppm）包括主机、脚架、棱镜和觇牌；DS3水准仪1套，包括主机、脚架、水准尺和尺垫。

2.2、埋设护筒采用钢护筒，护筒直径大于钻头直径，护筒顶标高应高于施工面200～300mm，并确保筒壁与水平面垂直，隔离地面水，稳定孔口土壤和保护孔壁不塌，以保证其垂直度并防止泥浆流失，以利钻孔工作进行。

护筒周围用粘土分层夯实。

护筒定位时应先对桩位进行复核，然后以桩位为中心，定出相互垂直的十字控制桩线，并作十字栓点控制，挖护筒孔位，吊放入护筒，同时用十字线校正护筒中心及桩位中心，使之重合一致，并保证其护筒中心位置与桩中心偏差小于20mm。

钻孔前应再次测定桩位，并确保护筒底端坐在原状土层。

2.3、桩机就位目前现场基底部分区域处在淤泥层，且地下孔隙水位上涌，受其影响场地西侧、东侧及能源地面泥泞，无法满足桩机的承载力要求。

为确保安全，桩基施工前利用砖渣铺设承载力不足的区域，铺设厚度约1.0m。

桩机就位前要求场地处理平整坚实，以满足施工垂直度要求，桩机按指定位置就位后，须在技术人员指导下，调整角度及对孔。

桥梁钻孔灌注桩基础施工工艺方法（1）场地准备钻孔桩施工前，先放出墩台轮廓线，然后用机械平整场地，人工配合，以保证钻机置于平坦、稳固的地基上，同时作好水池及排水通道，防止施工时泥浆污染附近环境。

场地平整完成后，精确放出桩位中心点，并测设出护桩。

（2）护筒的制作及埋设护筒采用钢护筒，用6mm厚钢板卷制。

护筒直径较桩径大30cm。

顶节护筒上部留两个高400mm宽200mm的进出浆口，并在顶端设吊环。

底节护筒下部设刃脚。

护筒采用挖孔埋设，保证护筒顶端高出地下水位1.5～2.0m、且高出周围原地面30cm。

（3）泥浆制备钻孔泥浆采用符合规定的优质粘土在造浆池内制备，泥浆池容积为60m3，并设容积为40m3沉淀池二个，串联使用。

造好的泥浆用泥浆泵抽入钻孔，从孔中掏出的泥浆流入沉淀池，沉淀后可继续使用的泥浆转入造浆池备用。

（4）钻孔①钻机就位前，对钻孔前的各项准备工作进行检查，包括主要机具设备的检查和维修。

②钻机安装就位后，底座和顶端应平稳，不得产生位移或沉陷。

钻头中心与钢护筒中心位置偏差不得大于2cm。

③钻进前每个孔位绘制钻孔地质剖面图，挂在钻台上。

针对不同地质层选用不同的钻进速度、并及时调整泥浆指标。

④开始钻孔时，应以小冲程施钻，并开动泥浆泵向护筒内注浆。

钻进到护筒底部时，应以小冲程慢速钻进，以使底脚处有坚固的泥皮护壁。

如护筒底土质松软出现漏浆时，可提起钻头，向孔内倒入粘土块，再放入钻头冲击，使胶泥挤入孔壁堵住漏浆空隙，稳住泥浆后继续钻进。

钻进过程中应经常注意地层变化，每进尺2m或在土层变化处应捞取渣样，判断土层，记入钻进记录表并与地质柱状图核对。

操作人员必须认真贯彻执行岗位责任制，随时填好钻孔施工记录，交接班时应详细交待本班钻进情况及下一班需注意的事项。

⑤钻孔过程中要保持孔内有1.5m～2m的水头高度，并要防止板手、管钳等金属工具或其它异物掉落孔内。

钻进作业必须保持连续进行，掏渣时提升掏渣筒要平稳，不得碰撞护筒或孔壁。

钻孔灌注桩施工工艺流程及注意事项钻孔灌注桩是一种常见的地基处理方式，在建筑工程中起着重要的作用。

本文将介绍钻孔灌注桩的施工工艺流程以及需要注意的事项。

一、施工工艺流程1. 前期准备在施工前，需要进行详细的工程测量和设计。

确定好桩的位置、尺寸和间距，并制定相应的施工方案。

此外，还需要组织好所需的机械设备和材料，以及安排好施工人员。

2. 钻孔首先进行钻孔操作。

根据设计要求，选取合适的孔径和孔深，使用钢管或钢筋等工具进行钻孔。

在钻孔的过程中，要注意控制孔径和孔深的准确度，并保持孔壁的垂直度和光滑度。

3. 清孔钻孔完成后，需要进行清孔操作。

清孔的目的是去除孔底的杂物和残渣，以确保桩身与周围土壤的贴合度。

清孔可以使用冲洗法或抽取法，具体方法可根据实际情况选择。

4. 填充灌注清孔完成后，开始进行填充灌注操作。

首先，将桩身内部的灌浆管布置好，以保证后续灌浆工作的顺利进行。

然后，使用适当的灌浆材料，将灌浆管沿着孔深慢慢抽出，同时进行灌浆，以填满整个钻孔。

5. 成桩填充灌注完成后，进行成桩操作。

通常采用静载试验等方法来检测桩的负荷性能，在保证桩的质量的前提下，逐渐增加荷载直至达到设计要求。

待桩固结后，施工工艺流程即完成。

二、注意事项1. 施工安全钻孔灌注桩是一项危险性较高的工程，需要严格遵守相关的安全规范。

在进行施工前，要对施工现场进行全面的安全检查，并制定详细的安全管理方案。

施工人员需要佩戴必要的防护装备，并遵守相关的操作规程。

2. 质量控制在钻孔灌注桩的施工过程中，质量控制是非常关键的。

要合理选择施工材料，并确保其质量符合要求。

钻孔和灌注工作也需要进行严密控制，保证桩身的垂直度和规格尺寸的准确性。

3. 环境保护灌注过程中产生的废弃物和污水需要得到妥善处理，以保护环境。

在灌注过程中，要注意控制灌浆材料的用量，避免浪费和污染。

4. 桩基与结构的衔接在钻孔灌注桩的施工过程中，需要与上部结构顺利衔接。

施工人员要合理安排桩基与结构的连接方式，并保证其安全可靠。
