高压电塔保护专项施工方案说明

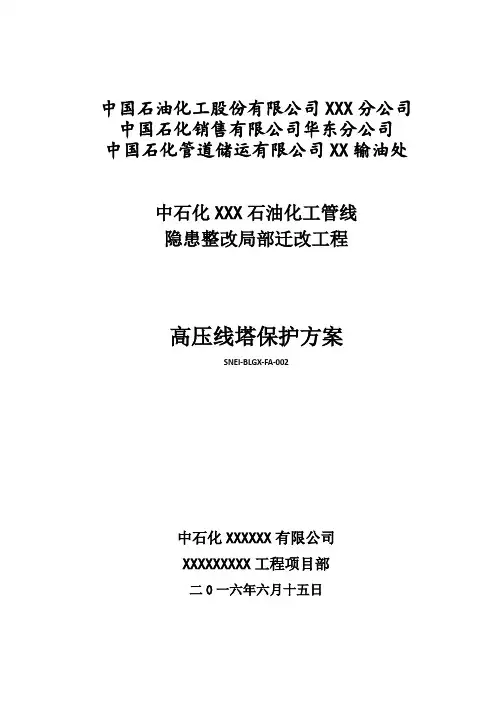

中国石油化工股份有限公司XXX分公司中国石化销售有限公司华东分公司中国石化管道储运有限公司XX输油处中石化XXX石油化工管线隐患整改局部迁改工程高压线塔保护方案SNEI-BLGX-FA-002中石化XXXXXX有限公司XXXXXXXXX工程项目部二0一六年六月十五日目录一、工程概况 (2)1、保护范围 (2)2、编制依据 (5)3、主要工作量 (5)二、施工技术措施 (5)1、施工准备工作 (5)2、施工统筹 (6)3、高压塔施工方案 (7)三、保证措施 (8)1、施工安全措施 (8)2、高压线塔防护安全措施 (8)3、工期措施 (8)四、应急预案 (8)1、应急管理机构 (8)2、应急事件管理 (9)3、现场紧急疏散 (9)4、应急管理及事故报告 (9)5、事故预想及抢修方案 (9)一、工程概况1、保护范围中石化北仑段石油化工管线安全隐患整改局部迁改工程铁塔保护范围为：（1）第一处需保护北江5403线021号高压线塔位于YE段K0+283.46—K0+386.45右侧；整体开挖长度为67米，其中K0+283.46—K0+332.38段开挖最近距离为17米，最大开挖深度为2.4米； K0+332.38—K0+386.45段开挖最近距离为16米，最大开挖深度为2.6米。

北江5403线（500KV）021号高压线塔规格为16×16米，线塔整体高度64.26米，线高45.26米。

塔下建有8米混凝土搅拌桩。

（2）第二处需保护北江5403线020号高压线塔位于YF段K0+000—K0+127.63右侧；整体开挖长度为54米，其中K0+000—K0+61.59段开挖最近距离为10.29米，最大开挖深度为2.1米，K0+61.59—K0+127.63段开挖最近距离为22.5米，最大开挖深度为2.06米。

北江5403线（500KV）020号高压线塔规格为13×13米，线塔整体高度40.43米，线高25.81米。

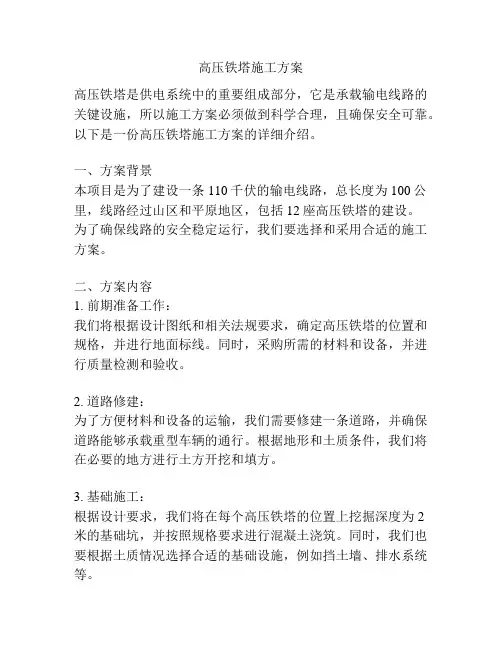

高压铁塔施工方案高压铁塔是供电系统中的重要组成部分，它是承载输电线路的关键设施，所以施工方案必须做到科学合理，且确保安全可靠。

以下是一份高压铁塔施工方案的详细介绍。

一、方案背景本项目是为了建设一条110千伏的输电线路，总长度为100公里，线路经过山区和平原地区，包括12座高压铁塔的建设。

为了确保线路的安全稳定运行，我们要选择和采用合适的施工方案。

二、方案内容1. 前期准备工作：我们将根据设计图纸和相关法规要求，确定高压铁塔的位置和规格，并进行地面标线。

同时，采购所需的材料和设备，并进行质量检测和验收。

2. 道路修建：为了方便材料和设备的运输，我们需要修建一条道路，并确保道路能够承载重型车辆的通行。

根据地形和土质条件，我们将在必要的地方进行土方开挖和填方。

3. 基础施工：根据设计要求，我们将在每个高压铁塔的位置上挖掘深度为2米的基础坑，并按照规格要求进行混凝土浇筑。

同时，我们也要根据土质情况选择合适的基础设施，例如挡土墙、排水系统等。

4. 铁塔安装：在基础坑完成后，我们将使用吊车将高压铁塔的主杆安装在基础上，并使用螺栓和焊接等方式进行固定。

然后将交叉臂和绝缘子安装在主杆上，并进行电气连接。

最后，我们将对铁塔进行各项检测和测试，确保其安装质量。

5. 输电线路安装：在铁塔建设完成后，我们将进行输电线路的安装。

首先是架设导线，我们将使用带有穿线滑车的钢丝绳将导线从一座铁塔拉到另一座铁塔。

接下来是导线的接头处理和绝缘子的安装。

最后，我们将对整个输电线路进行绝缘测试和耐压试验。

6. 安全措施：在施工过程中，我们将加强现场安全管理。

为了确保工人的安全，我们将要求他们配备必要的个人防护装备，并进行安全培训。

同时，我们也将设置标志和围栏，以确保工地与周围环境的安全。

三、安全风险及预防措施1. 施工人员可能面临高空坠落、电流触摸等安全风险。

我们将设置安全防护网、护栏和安全带等措施，严格执行安全操作规程，确保人员的安全。

一、方案背景随着我国经济的快速发展和城市化进程的加快，高压输电线路在电力供应中扮演着越来越重要的角色。

然而，高压铁塔作为输电线路的关键支撑结构，其安全稳定运行直接关系到电力系统的安全可靠。

为保障高压铁塔的安全，特制定本专项方案。

二、方案目标1. 提高高压铁塔的可靠性，确保电力系统安全稳定运行。

2. 加强对高压铁塔的维护保养，延长其使用寿命。

3. 保障高压铁塔周边环境的安全，减少对生态环境的影响。

三、方案内容1. 高压铁塔结构安全检查（1）定期对高压铁塔进行外观检查，发现问题及时处理。

（2）定期对铁塔基础进行沉降观测，确保基础稳定。

（3）对铁塔连接部件进行检查，确保连接牢固。

2. 高压铁塔防腐处理（1）采用热浸镀锌或喷涂防腐漆等方法对铁塔进行防腐处理。

（2）定期检查防腐层，发现问题及时修复。

3. 高压铁塔防雷保护（1）安装防雷装置，降低雷击风险。

（2）定期检查防雷装置，确保其有效性。

4. 高压铁塔周边环境治理（1）加强铁塔周边植树造林，改善生态环境。

（2）清理铁塔周边垃圾，确保环境整洁。

5. 高压铁塔应急救援（1）制定高压铁塔应急救援预案，提高应对突发事件的能力。

（2）定期组织应急演练，提高应急处置能力。

6. 高压铁塔信息化管理（1）建立高压铁塔信息管理系统，实现数据实时监测。

（2）利用信息化手段，提高维护保养效率。

四、方案实施1. 成立高压铁塔保护工作领导小组，负责方案的实施和监督。

2. 制定高压铁塔保护工作计划，明确责任分工。

3. 加强培训，提高工作人员的业务素质。

4. 加大投入，确保方案顺利实施。

五、方案评估1. 定期对高压铁塔保护工作进行评估，分析存在的问题，提出改进措施。

2. 对方案实施效果进行总结，为后续工作提供借鉴。

本方案旨在提高高压铁塔的安全性和可靠性，确保电力系统安全稳定运行。

各部门应高度重视，切实加强高压铁塔的保护工作，为我国电力事业的发展贡献力量。

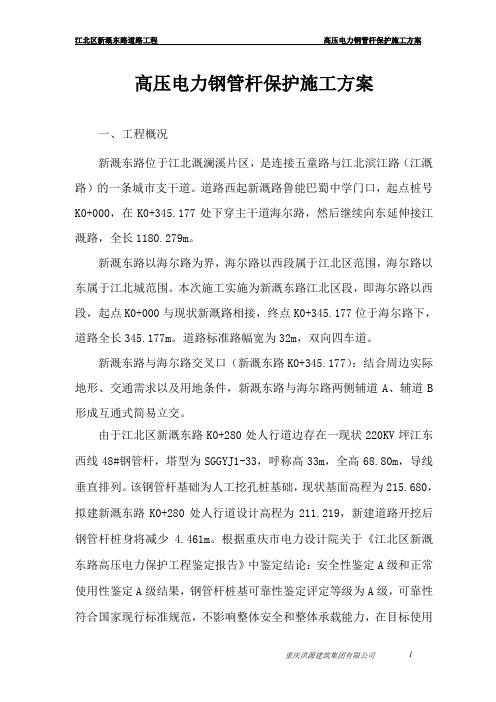

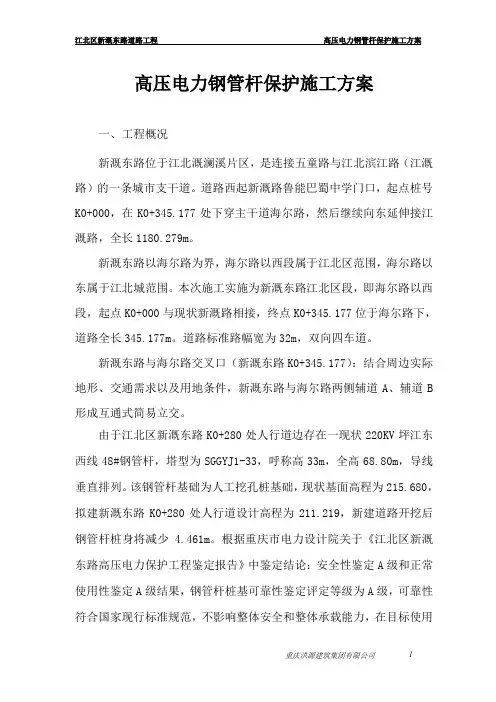

高压电力钢管杆保护施工方案一、工程概况新溉东路位于江北溉澜溪片区，是连接五童路与江北滨江路（江溉路）的一条城市支干道。

道路西起新溉路鲁能巴蜀中学门口，起点桩号K0+000，在K0+345.177处下穿主干道海尔路，然后继续向东延伸接江溉路，全长1180.279m。

新溉东路以海尔路为界，海尔路以西段属于江北区范围，海尔路以东属于江北城范围。

本次施工实施为新溉东路江北区段，即海尔路以西段，起点K0+000与现状新溉路相接，终点K0+345.177位于海尔路下，道路全长345.177m。

道路标准路幅宽为32m，双向四车道。

新溉东路与海尔路交叉口（新溉东路K0+345.177）：结合周边实际地形、交通需求以及用地条件，新溉东路与海尔路两侧辅道A、辅道B 形成互通式简易立交。

由于江北区新溉东路K0+280处人行道边存在一现状220KV坪江东西线48#钢管杆，塔型为SGGYJ1-33，呼称高33m，全高68.80m，导线垂直排列。

该钢管杆基础为人工挖孔桩基础，现状基面高程为215.680，拟建新溉东路K0+280处人行道设计高程为211.219，新建道路开挖后钢管杆桩身将减少 4.461m。

根据重庆市电力设计院关于《江北区新溉东路高压电力保护工程鉴定报告》中鉴定结论：安全性鉴定A级和正常使用性鉴定A级结果，钢管杆桩基可靠性鉴定评定等级为A级，可靠性符合国家现行标准规范，不影响整体安全和整体承载能力，在目标使用年限内尚不明显影响正常使用功能。

由于该工程可不进行抗震鉴定，故抗震鉴定结论：符合国家现行标准规范。

二、施工组织机构我公司针对该高压钢管杆保护施工，由项目部来负责此工程的具体施工管理，各施工管理职能部门在项目经理部的直接指导下做到有计划的组织施工，主要人员均来自施工生产管理第一线的骨干力量，年富力强、精力充沛，而且个人素质高，专业技术水平强，用工选派组织能力强，技术水平高的作业队伍，确保工程质量、工期、安全等方面达到目标要求。

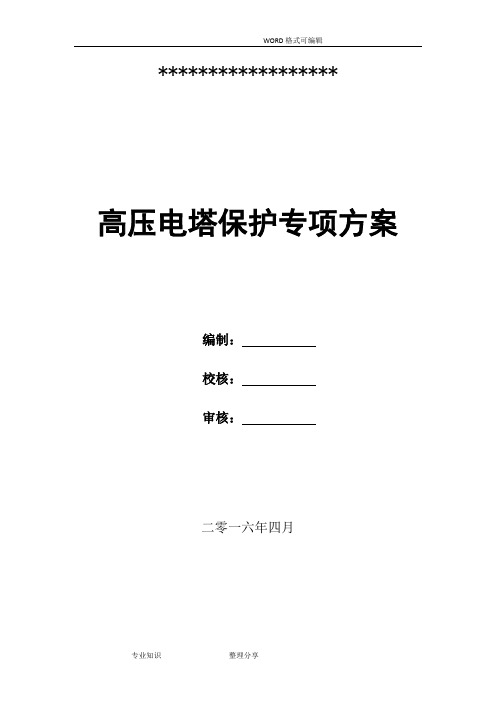

******************高压电塔保护专项方案编制：校核：审核：二零一六年四月目录第一章工程概述 (3)第二章施工方法 (3)第三章变形观测 (5)第四章安全措施 (5)第五章应急措施 (6)第一章工程概述********************第二章施工方法一、施工准备1、总体施工准备为合理利用施工资源，加快施工进度，力求在质量、进度、成本和效益以及整体形象方面创造良好效果。

在施工技术准备的同时，进行材料准备、测量放线等工作。

2、技术准备本工程开工前，组织全体技术人员，包括测量、质检、试验、材料相关人员。

熟悉施工图纸，了解施工内容。

由技术负责人主持开展技术工作，对各部门人员进行分工。

3、施工测量放样准备用GPS对本工程设计的开挖边线进行定位放线，根据设计要求和现场实际情况确定并做出标记。

放样资料坚持“一人计算，一人校核”的原则，放样后进行复测校核细部标高，几何尺寸，以及平面位臵准确无误，并对操作人员进行详细交底后，报请监理工程师检验，认可后再进行下一道工序作业。

二、土石方开挖1、测量放样由测量工程师对现场开挖边线、高压铁塔基础进行实测，开挖边线定位放样等大量工作。

确保在土石方开挖作业前掌握现场实际情况，为后续工作的开展提供必要的数据支持。

2、沉降观测施工期间，设置专职测量人员对边坡进行沉降及位移观测，铁塔基础上各设置四个观测点，每天测量一次，并做详细记录，每周向监理工程师上报一次；待满足安全要求后再延长观测时间一个月观测一次，直到工程顺利完工，观测结果每月上报监理部门，如发现观测桩有位移、下沉等迹象（如裂缝、滑动等）时，应暂停施工，必须要把所有人员及机械撤至安全地，并同时上报相关部门到现场处理。

3、边沟设置为不破坏高压铁塔原生土体，在距离高压铁塔挖方边坡开挖线外5米处，采用人工开挖一条土质边沟，断面尺寸40*40cm，边沟底部和侧面采用1:1水泥砂浆抹面，厚2cm，将坡顶雨水引入坡底边沟，防止雨水渗透进入高压铁塔底部，影响基础稳定性。

高压电塔防护加固专项方案一、简述本工程东南角地下连续墙外侧与110KV高压电塔最近距离为5.3m。

电塔地面以上第一道横杆距地约7m。

根据《施工现场临时用电安全技术规范》要求（见下表），基本满足最小安全操作距离要求。

[MISSINGIMAGE:,]经会合国家电网的工作人员现场勘查后，按照“安全第一、预防为主”的方针，我司仍采取相应的防护措施。

二、安全教育及培训1、对入场工人进行安全教育对新入场的施工人员进行三级安全教育,平安卡培训,经考核合格后,方允许上岗作业。

2、广泛开展预防高压电危害及防护的宣传教育：结合工地的实际情况，充分利用安全交底、班前教育等各种形式，宣传普及有关高压电防护知识，提高广大员工的对高压电危害及安全防护意识，避免坡顶高压电触电事故的发生。

、制定班组安全巡查员安全生产责任制①班组安全巡查员要经过安全培训考试合格，具备识别危险、控制事故的能力。

②熟悉掌握岗位安全技术规程和作业标准，做到考试合格上岗，并百分之百地贯彻执行规程和标准。

③协助班长开好班前会，过好安全活动日，开展标准化作业练兵、安全教育等。

④做到工具设备无缺陷和隐患，安全防护设施齐全、完好、可靠，作业环境整洁良好，安全通道畅通，安全标志醒目，正确使用、佩带个体保护用品。

三、高压电塔附近安全技术措施（1）未施工前先设置警示牌，采用钢管围挡，“高压危险，请勿靠近”。

（2）施工该段地下连续墙前约一周，在高压电线外侧搭设搭设毛竹防护隔离。

毛竹防护架采用双排，高度 4.5m，长度20m。

见下二图。

防护架搭设要求如下：1）脚手架与高压线路平行的一侧必须用合格的密目式安全网全部封闭。

2）各种防护杆的材质及搭设方法应按竹木脚手架施工的有关安全技术标准进行。

搭设和折除时应有专职的电气技术人员在现场指导。

4）防护架完工后，在其醒目位置挂设各种警示标志及安全生产的标语牌。

[MISSINGIMAGE:,][MISSINGIMAGE:,]（3）将连续墙钢筋笼分作两段，然后在下笼时焊接。

高压线铁塔保护方案
一、编制依据：
1、根据建设单位、江北供电局铁塔保护要求。

2、关于贯彻“建设施工电力设备安全保障协议合同”。

二、工程概况：
1、该工程项目主要以土石方为主的平基工程，场地内有座铁塔
需迁移，按照工程总的施工方案，先开挖C区，将新设计铁
塔迁移的位置施工到位，达到设计标高后，再开挖A区、B
区，将铁塔进行保护，确保安全。

三、铁塔保护方案：
1、铁塔施工时必须派专人指挥，并对挖机司机施工前专项操作
安全技术交底。

2、以钢塔为中心R=15米的净距园以外进行土石方施工作业，如
铁塔示意图。

3、放坡向下不小于45度，根据土质岩层在高度达到6米左、右
收一平台，平台宽度不小于3米，保证塔基础不受任何影响。

4、爆破前必须将表皮松散的土层清理干净，凿减震槽1.5m深，
宽1m，开始第一层爆破，控制一次性起爆药量，6m分三层
爆破，起爆前将覆盖。

5、爆破后，高压线与地面达不到挖机工作安全规定的距离，必
须用推土机将土石方推到安全距离以外，方能使用挖机施工。

6、施工达到设计标高后，派专人对铁塔进行观察，特别是爆破
后、雨后塔基础有无异常变化并作好记录。

四、附铁塔示意图。

重庆黄金建设（集团）有限公司
2009年9月6日。

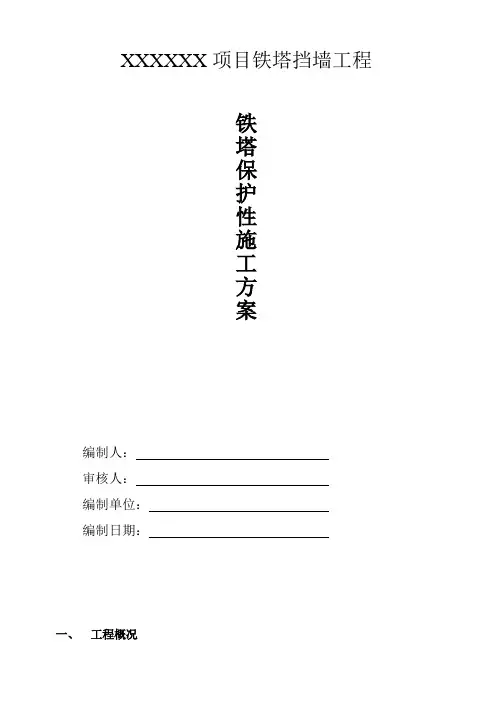

XXXXXX项目铁塔挡墙工程铁塔保护性施工方案编制人：审核人：编制单位：编制日期：一、工程概况本次设计范围为XXXXXXXXX电力铁塔场地边坡。

该边坡由于XXXXX开挖造成，因坡顶有电力铁塔，放坡开挖受限，因此该边坡加固的主要目的是保证坡顶电力铁塔的安全。

该边坡为岩质边坡、永久边坡，设计使用年限50年，安全等级一级，结构重要性系数为1.1。

抗震设防烈度6度。

二、编制依据1、施工合同及相关文件2、施工设计文件及图纸3、《中华人民共和国安全生产法》4、《建设工程安全生产管理条例》5、使用的规范和规定6、进场后对施工现场、地材地料的详细调查资料三、计划安排1、工期目标根据施工情况，边坡支护施工时间约为一个月，开工时间为建设单位与四川煤矿基本建设工程公司协商后同意开工的时间。

2、人员安排项目负责人一名、技术主管一名、专业工程师一名、试验员一名、材料员一名、水电负责人一名、专职安全员一名。

项目测量班控制测量桩位，专业工程师结合现场放样。

工程技术主管组织施工班长进行图纸学习，了解设计意图，并各工序现场交底。

四、施工准备1.1首先完成三通一平，以便设备和材料的及时供应。

1.2熟悉设计意图，对管理人员和班组进行技术交底和人员培训。

1.3测定桩位，平整场地，安装井架提升设备，并搭设雨蓬。

1.4备好各工序所需的机具器材和井下排水、通风、照明设施，并设置观测滑坡变形、移位的观测点。

1.5准备好处理施工故障的备用机具设备，如吊篮、钢绳、麻绳、钢钎、铁锤、爬梯等急救以及不同性能的其它工具、钻具等。

2、劳动力及机具配置2.1机械配备履带式推土机一台，履带式单斗挖掘机（90KW）一台、压路机（20T）1台，发电机一台、空压机3台、电动单级离心清水泵2台、电动单级离心污水泵6台、水钻8台等。

2.2人员配备2.2.1土石方作业队20人2.2.2钢筋作业队10人2.2.3砼作业队6人五、施工工艺与要求根据施工现场实际勘察情况及审查单位的意见，对该边坡采取逆作发施工、采用从上分层进行施工，施工步骤：按照逐层施工的原则进行施工，从上开挖1.6m左右，立即修正边坡及打孔，快速施工锚索及注浆工作，待第一排锚索锚固及砂浆强度达到后再进行下一排开挖工作，抗滑桩必须先施工奇数再施工偶数，支护形式为：西侧边坡上阶垂直坡比+锚索排桩，东侧采用锚索肋柱，西侧上阶与东侧边坡形成双向锚定的支护形式；西侧下阶采用锚索桩；西侧边坡与市政道路连接段采用重力式挡墙；东侧边坡肋柱锚索处治范围的两端采用重力式挡墙，与小区内部健身道路连接。

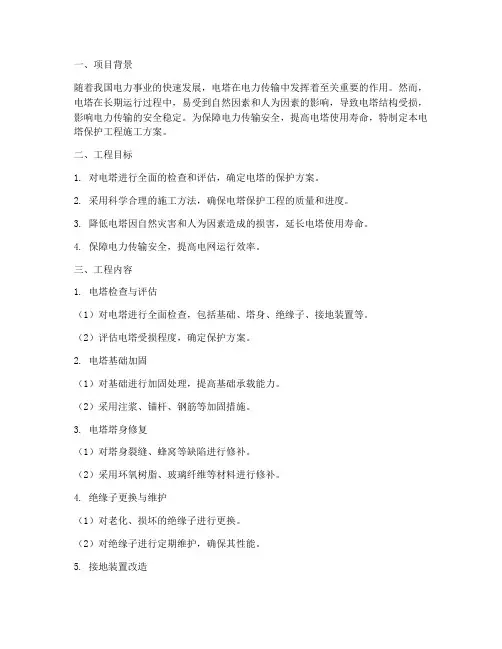

一、项目背景随着我国电力事业的快速发展，电塔在电力传输中发挥着至关重要的作用。

然而，电塔在长期运行过程中，易受到自然因素和人为因素的影响，导致电塔结构受损，影响电力传输的安全稳定。

为保障电力传输安全，提高电塔使用寿命，特制定本电塔保护工程施工方案。

二、工程目标1. 对电塔进行全面的检查和评估，确定电塔的保护方案。

2. 采用科学合理的施工方法，确保电塔保护工程的质量和进度。

3. 降低电塔因自然灾害和人为因素造成的损害，延长电塔使用寿命。

4. 保障电力传输安全，提高电网运行效率。

三、工程内容1. 电塔检查与评估（1）对电塔进行全面检查，包括基础、塔身、绝缘子、接地装置等。

（2）评估电塔受损程度，确定保护方案。

2. 电塔基础加固（1）对基础进行加固处理，提高基础承载能力。

（2）采用注浆、锚杆、钢筋等加固措施。

3. 电塔塔身修复（1）对塔身裂缝、蜂窝等缺陷进行修补。

（2）采用环氧树脂、玻璃纤维等材料进行修补。

4. 绝缘子更换与维护（1）对老化、损坏的绝缘子进行更换。

（2）对绝缘子进行定期维护，确保其性能。

5. 接地装置改造（1）对接地装置进行改造，提高接地效果。

（2）采用新型接地材料，提高接地电阻。

6. 防雷装置改造（1）对防雷装置进行改造，提高防雷效果。

（2）采用新型防雷材料，降低雷击风险。

四、施工方法1. 施工准备（1）组织施工队伍，明确施工人员职责。

（2）制定施工方案，明确施工步骤和注意事项。

（3）准备施工所需材料、设备、工具。

2. 施工实施（1）基础加固：采用钻孔注浆、锚杆、钢筋等加固措施。

（2）塔身修复：采用环氧树脂、玻璃纤维等材料进行修补。

（3）绝缘子更换与维护：采用新型绝缘子，定期进行维护。

（4）接地装置改造：采用新型接地材料，提高接地效果。

（5）防雷装置改造：采用新型防雷材料，降低雷击风险。

3. 施工验收（1）对施工过程进行监控，确保施工质量。

（2）对施工完成后的电塔进行检查，确保各项指标达到设计要求。
