MM440变频器简单快速调试过程
1、电机参数只能在快速调试模式(P0010=1)下才能修改。
2、检查参数P0010,变频器只有在参数P0010=0时才能运行
3、检查参数P0700的设置,确认变频器的控制命令源。

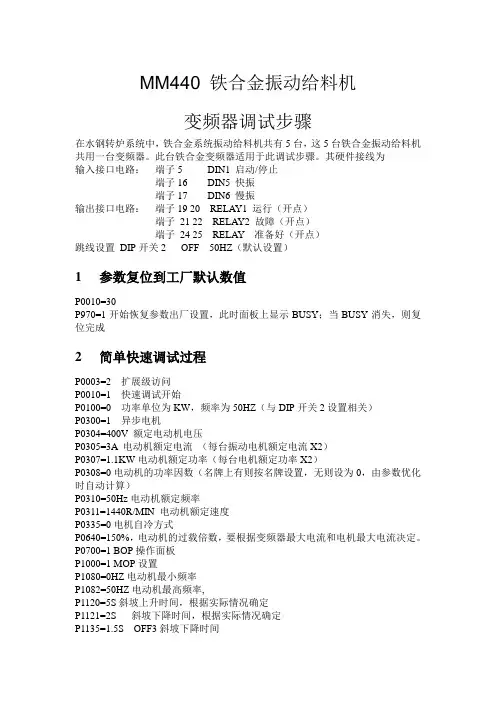

P0010=30
P970=1 恢复参数出厂设置,缺省为端子控制方式。
P0003=3 专家级访问
P0010=1 快速调试开始
P0100=0 欧洲类型,功率单位为KW,频率为50HZ(与DIP开关设置相关)
P0205=0 恒转矩运行
P0300=1 异步电机
P0304=380V 额定电动机电压
P0305=电动机额定电流
P0307=电动机额定功率KW
P0308=电动机的功率因数
P0310=电动机额定频率
P0311=电动机额定速度
P0320=0,电机磁化电流,在P340或P3900优化参数时确定。
P0355=0电机自冷方式
P0640=150%,电动机的过载倍数,要根据变频器最大电流和电机最大电流决定。
P0700=1 BOP操作面板
P1000=1 MOP设置
P1080=0HZ电动机最小频率
P1082=电动机最高频率
P1120=10S斜坡上升时间,根据实际情况确定
P1121=10S斜坡下降时间,根据实际情况确定
P1300=0 线形V/F控制
P1500= 0表示无主设定值选择
P1910=1,3 进行电机参数和饱和曲线优化
P3900=1 结束快速调试过程,进行参数计算和复位到工厂缺省值。
(合开关箱/电机通电/按I键激活)
重点参数显示
按下BOP操作键盘Fn持续2S,用户可看到直流回路电压,输出电流、频率、电压。显示R0020 显示实际的频率设定值
R0021 实际频率
R0022 转子的实际速度R/MIN(未考虑滑差)
R0024 变频器实际的输出频率(包括滑差补偿)
R0025 实际输出电压
R0026 直流回路电压
R0027 输出电流实际值【A】
R0029 磁通电流分量,根据电动机参数计算。P1300选择矢量控制时有效。
R0030 转矩电流分量,是根据速度调节器输出的转矩设定值来计算,P1300选择矢量控制时有效。
R0031 转矩实际值 NM
R0032 功率实际值 KW
R0038 功率因数实际值,P1300=V/F控制有效。
R0052 实际的状态字1
3 补充参数的设置
在快速调试结束后执行如下设置
P0003=3 允许访问参数表全部参数
P0703=99 通过数字输入3(7端子),使能BICO参数化功能
P2150=0HZ 零速回环宽度。
P2155=1HZ 零速门限
P2150=0HZ
P1335=100% 使能滑差补尝(V/F控制方式)
P1336=150% 滑差补偿限幅
R1337 显示实际补偿的电动机滑差。
P1040=0HZ MOP功能设定值
P1080=0HZ 最低的频率设定值,适用于正反转
P1082= 50HZ 最高的频率设定值,要考虑电机的最高转速。等于P2000
P1237= 4制动单元投入设定,定义制动电阻的工作/停止周期,用于保护制动电阻的过温。0。禁止动力制动 1.工作/停止时间比率5%
2.工作/停止时间比率10%
3.工作/停止时间比率20%
4.工作/停止时间比率50%
5.工作/停止时间比率100%
制动单元的接通电平 1.13*√2*P0210(P1254=0) 0.98*R1242(P1254=1)
P1240=0 如果装置连接制动电阻,此参数必须等于0。
P2000= HZ基准频率相应于网络100%速度给定
西门子变频器440DP控制调试基本参数
P0003 访问等级 3
P0304 额定电压 380
P0305 额定电流 A
P0307 额定功率 KW
P0311 额定转速 r/min
P0700 命令源 6 COM 链路的通讯板(CB)设置
P0918 CB地址
P0753 ADC 的平滑时间 3MS 减少信号的波动,但降低了对模拟输入信号的响应速度
P1000 频率设定值的选择 6 通过 COM 链路的CB 设定
P1055 使能正向点动 2090.8
P1056 使能反向点动 2090.9
P1058 正向点动频率
P1059 反向点动频率
P1070 主设定2050.1 r2050 控制字1
P2889,P2890百分数
P1071 主设定值标定 K2889,K2890
P1080 电机最小运行频率
P1082 电机最大运行频率
P1113 反向 1 使能反向
P1237 制动器的工作停止周期 3
P1611 加速度转矩提升%
P2000 基准频率 4000H
P2051 将PZD 发送到 CB
P2172 直流回路的门限电压 1500
P2173 门限电压延时时间 ms
P0731 数字输出1 52.1 运行准备就绪
P0732 数字输出2 52.2 运行
P0733 数字输出3 52.3 故障
控制字状态预览表
位地址:准备好启动 MOP升速
0 位00 ON/OFF1 命令0 1 1
1 位01 OFF2:按惯性自由停车命令 1 1 1
2 位02 OFF3:快速停车 1 1 1
3 位03 脉冲使能 1 1 1
4 位04 斜坡函数发生器(RFG)使能 1 1 1
5 位05 RFG 开始 1 1 1
6 位06 设定值使能 1 1 1
7 位07 故障确认0 0 0
8 位08 正向点动0 0 0
9 位09 反向点动0 0 0
10 位10 由 PLC 进行控制 1 1 1
11 位11 反向运行(设定值反相) 0 0 0
12 位12 0 0 0
13 位13 用电动电位计( MOP )升速0 0 0
14 位14 用 MOP 降速0 0 0
15 位15 CDS 位 0 (本机 / 远程) 0 0 0
状态字定义:
位0 变频器准备。
位1 变频器运行准备就绪。
位2 变频器正在运行。
位3 变频器故障。
位4 OFF2 命令激活。
位5 OFF3 命令集活。
位6 禁止on(接通)命令。
位7 变频器报警
位8 设定值/实际值偏差过大。
位9 PZDl(过程数据)控制。
位10 已达到最大频率。
位11 电动机电流极限报警。
位12 电动机抱闸制动投入。
位13 电动机过载。
位14 电动机正向运行。
位15 变频器过载
