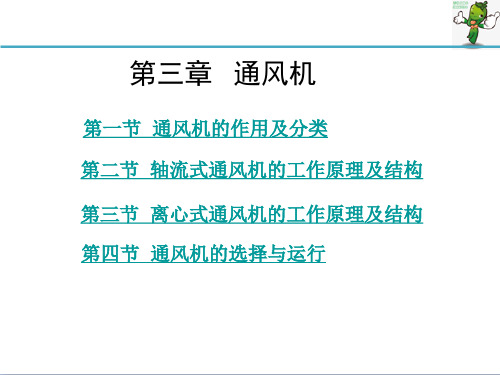

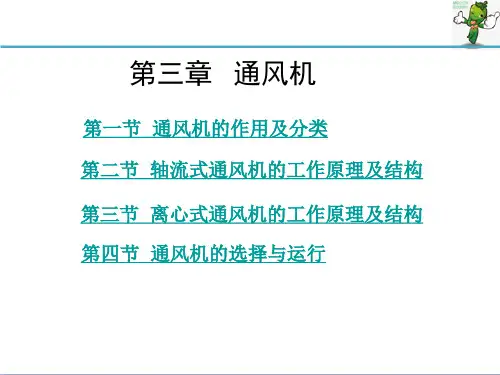

《纺织除尘与空调(第2版)》教学课件—03通风机

纺织车间空调系统示意图
回风机的作用是从车间里抽出需要空调处理的空气和应该排出的空气。
喷雾送风机的作用是把水雾化并与空气充分地混合，使空气达到一定的温、湿度要求，然后把处理完毕的空气送入车间里。
空调系统中没有通风机给空气提供流动的能量，是无法实现整个空调过程的。
二、通风机的分类
（5）转速
转速系指通风机的转轴每分钟的转速，用符号n
表示，单位为r/min 。一定的转速，产生一定的流量 P ，并对应着一定的轴功率 N。当转速改变后，流量 P
、全压 Q 以及轴功率 N 都将随之改变。
（6）无因次系数
从通风机的性能参数中除去转速、尺寸、密度等因素的计量单位，就得出无因次性能参数。
两台不同性能通风机的并联曲线图
(2) 通风机的串联工作
通风机的串联使用，是为了加大压力。当一台通风机提供的全压不能满足管路系统所需的压力时，可以采用两台通风机串联工作。串联工作时的风量，对于每台通风机来说是完全相等的。总压力则为两台通风机串联后的压力之和。
两台同性能通风机的串联曲线图
两台不同性能通风机的串联曲线图
二、通风机的选择 1、通风机在管路中的实际工作状况
应用流体力学的有关理论可以导出管路系统阻力与流量之间的关系式：
P —管路中的总阻力； P0 —管路系统中的背压，即排汽空间与吸气空间的压力差；
K —管路中的阻力系数； L —流经管路中的总流量。
管路系统中有背压时的特性曲线管路系统中无背压时的特性曲线
在适用型的通风机中确定其机号及转速n，使之在允许条件下其工作接近于最高效率点。
三、通风机的运行调节 1、改变管路阻力调节法
2、改变通风机转速调节法

通风系统 ppt课件

1—叶轮；2—机轴；3—机壳；4—吸气口；5—排气口图e. 离心风机结构示意图
1) 离心风机用于低压或高压送风系统，特别是低噪音和高风压
的系统。叶轮的叶片型式有流线型、后弯叶型、前弯叶型和径向型四种
离心风机构造示意图
舒适性空调中的风机
一般都使用离心风机。四种叶轮设计构成了风机的四种基本形式：
在相同面积下，圆形管阻力比矩形管小。矩形风管设计时，长短边比例在3.0以下。
3. 风机的进出口布置
风机进出口的连接管对风机能力的发挥有很大影响，因为进、出口处空气的动压很大，连接管做法不当，将引起可观的压头损失，而使风量受到严惩损失，为此，必须在管路设计中注意这个问题。
1) 转弯或弯头的风管内边到风机进口的距离应大于风机进口直径，以保证气流均匀进入风机叶轮。当转弯曲率半径不够时，应弯管处加导流叶片，见下图。
3) 止回阀：防止风机停止后气流倒转
四、风管系统设计中的注意事项
1. 风管布置风管的布置应力求顺直，避免复杂的局部构件，
弯头、三通等构件要安排得当，与风管连接要合理，以减少阻力和噪声。风管上应该设置必要的调节和测量装置或预留安排测量装置的接口。调节和测量装置应设在便于操作和观察的地点。
2. 风管断面形状
活动支吊架
固定支架
固定吊架
2. 弯头直角弯头和弧弯头：改变气流走向
ቤተ መጻሕፍቲ ባይዱ
3. 三通 1) 合流三通 2) 分流三通
4. 变径管 1) 突然扩大和缩小：风量改变。（见左图） 2) 渐变管：风量改变。（见右图）
5. 风管阀门
1) 调节风量、打开或关断风系统：蝶阀、对开多叶调节阀、三通调节阀
2) 防火阀：当火灾发生时，切断气流通路，防止火势沿风管蔓延

纸机通风原理及其操作

2006年8月生产部六期造纸专业组培训讲义一、讲师（部门、专业组、职务、姓名、工号）：玖龙生产部制浆造纸专业组、曹良文主管（07029A）二、主题：纸机通风原理及其操作三、时间、地点：2006-8-8，17:00-19:00；PM6三楼早会室四、培训部门专业岗位及人数：六期纸机（DCS、湿部、干部、辅料、表胶、值长）全体人员,64人五、培训目的（培训结束后，受训人员应掌握的专业知识或技能，对工作的帮助如何）：掌握纸机通风的基础知识，能应用于生产中节约能源和提高生产效率六、讲义提纲：1、干燥部通风系统的任务2、干燥部通风系统的组成3、气罩4、袋区通风七、讲义具体内容（要求字数不少于800字，理论与实践相结合，有发生在公司的实际案例）：1、干燥部通风系统的任务现代干燥部通风系统的任务是：①从干燥部捕集和除去水汽：六期进干燥部的纸页水分在55%左右，出干燥部的水分在7%左右，即每吨纸在干燥部约要蒸发1吨水汽，如果简单地排在室内环境会非常糟糕，车间滴水严重而无法正常生产。

从干燥部捕集和除去水汽是干燥部最为基本的任务，汽罩和抽气系统可将干燥部的水汽集中，并将其逐出厂房。

②使干燥能力和纸机产量达到最高：干网的使用将干燥部的蒸发效率提高了许多，如果不及时有效地从袋区排出湿度将变得很大，这将会降低蒸发的传质压力差，使干部蒸发量减少，从而降低纸机干燥能力和产量，因而对每台新型纸机来说，进行袋区通风是非常重要的，对干燥效率有15%的影响。

③提供可控的干燥环境：正如高湿度的袋区可以影响纸机的干燥能力一样，不均匀的袋区湿度可造成纸机横向干燥能力的变化，这将导致纸卷中横幅水分分布的不均匀；另外诸如皱纹、烂边和卷曲也可能受袋区湿度不均一的影响。

袋区通风必须和汽罩送风协调操作，以控制干燥环境，通常采取零位控制，即控制送风风量和抽风风量，送风风压和抽风风压相平衡的位置高度就是零位，一般距二楼操作楼面1~2m高。

要取得最佳的效果，袋区湿度必须控制很低，而且很均一。

通风系统培训

提升门电机在MCS内进行控制及现场操作台操作操作侧提升门可通过装在汽罩顶端的电机控制，限位开关可将提升门停留在2m左右位置，提升门最高可提升2.3m。安全锁扣能够防止在提升过程中绞索断或刹车失灵时使提升门不会自由落下，如果提升绞索松开，绞索张力开关能使全部提升门马达停止。如果按住开关，提升门一直运行，所以开关必须装在能看到提升门的地方。如果断纸，所有提升门自动抬起至2m位置。

为了能使气罩在提升门打开时，气罩内的热湿气体不溢出来污染车间环境，同时，也不让车间内冷空气大量地进入气罩影响气罩内的高温环境。在气罩上设有“零位”控制装置。“零位”设在提升门的上沿处；在这一位置上，因为压差为零，所以气罩内外的气体不流动。在“零位” 以下，空气是从罩外向罩内流动，“零位”以上，空气是从罩内向罩外流动，所以，为了防止气罩内的气体流出来，提升门上沿以上的罩体，密封性应非常好。“零位”的高低取决于气罩送风量和排风量的大小，排风量的大小是通过检测排风中的含湿量来控制。“零位”是通过装在罩体上的“零位”检测装置控制送往气罩内的热风量大小来调节的。

热回收用于汽罩送风汽罩和真空辊的湿热空气被排出经过热交换器作为汽罩送风的预加热。热交换器设计是管式的

热交换器是利用废气的热量来提高干净清洁空气的温度，或者利用蒸汽的热量来提高干净空气的温度。通风系统中空气质量指标主要有两项，一是温度，二是湿度。一台轴流排风机和一台离心送风机和风管组成，热加收塔主要是利用汽罩内已干燥纸后的废气来提高温度低，湿度低的干净空气的温度，再将达到一定温度（105°）左右的湿度低的热空气送入汽罩内的稳定箱及袋通风箱，不断向纸面传热，从而来干燥纸，吸取纸的水份，当送入的热气达到一定时间热传递后，便由热回收塔的轴流风机排出，利用废气的热量进行干净空气的提温。在此环节，干净空气的温度只能从25°C提高到60°C左右，那么还达到进入汽罩的温度，故进行二次加热，此次用蒸汽加热，一般蒸汽的压力在6Bar左右，饱和蒸气温度应当在185°C，但由于管路损耗及蒸汽不饱和，蒸汽温度一般在 150°C左右。那么此时再一次用热交换器进行干净空气的加热，就可以达到105°C的温度。此时的空气特性才合格，温度高，湿度小，焓值高，吸收的水份才多，传递的热量才更大。

纸机培训课件

送到流浆箱的关键。主要设备包括：
流浆箱、脉冲衰减罐、锥形除渣器组、冲浆泵、压力筛、稀释水装置、配浆管、浆池以及相关附属设备等组成。
过程流程图：混合浆池￫成浆池￫冲浆槽￫除渣器组￫冲浆泵￫压力筛￫脉冲衰减罐￫流浆箱￫上网
PPT学习交流
3
流送系统模拟图
PPT学习交流
造纸机培训教材造纸工艺部顾堂永
PPT学习交流
1
目录
一、流送系统
1.作用及流程图 2.主要设备及操作原理
二、流浆箱
1.作用及主要设备
2.流浆箱的基本操作 3.稀释水系统
三、网部
1.网部脱水及影响因素 2.主要脱水元件
四、压榨部
1.操作原理及压榨部脱水 2.压榨部的引纸
五、干燥部
1.干燥部的引纸 2. 主要设备及其作用
4
流送系统模拟图
PPT学习交流
5
配浆装置
混合管
混合浆池
纸机浆池
PPT学习交流
6
浆池图
混合浆池
纸机浆池
去冲浆槽
M PPT学习交流
M 7
配浆装置
配浆管
稀释水
化学品
槽体搅拌器
PPT学习交流
8
机外白水槽
除气器溢流来自纸机池浆料
白水槽溢流
白水溜槽
染料
染料
去一段除渣器
PPT学习交流
9
白水分类
• 浓白水（网案前段脱水案板、案板） • 稀白水（真空箱脱水、洗网水） • 循环目的：1、节约用水2、节约纤维填料3、减少污染 • 用途 • 浓白水稀释纸浆、稀白水除渣器用 • 去白水回收、去制浆调浓、造纸喷淋、清洗用

通风系统分类与原理ppt课件

风机装配，水平安装，以热水为热源的热空气幕。
项目1 通风系统原理与送风量确定
◆空气幕的送风形式（1）上送式空气幕
学习情境1
送风速度控制在 4～6m/s范围之内。
项目1 通风系统原理与送风量确定
学习情境1
（2）单侧空气幕
1、适用于宽度小于4m的门洞和车辆通过门洞时间较短的工业厂房。
2、缺点是： 1）需占用一定的建筑面积； 2）为了不阻挡气流，侧送式空气幕的大门严禁向内开启； 3）挡风效率不及下送式空气幕。
注：防止室内有害物污染空气的最有效方法是采用局部通风。根据通风系统动力不同分为机械通风和自然通风。
2.通风系统原理
☺局部通风局部通风（Local Ventilation）是指为了改善室内局部空间的空气环境，
向该空间送入或从该空间排出空气的通风方式。局部通风系统分为局部送风和局部排风两类。
项目1 通风系统原理与送风量确定
项目1 通风系统原理与送风量确定
学习情境1
建筑环境由热湿环境、室内空气品质、室内光环境和声环境所组成。通风与空气调节是控制建筑热湿环境和室内空气品质的技术，同时也包含对系统本身所产生噪声的控制。
一、通风系统分类与原理
通风：是指为改善生产和生活条件，采用自然或机械的方法，对某一空间进行换气，以造成安全、卫生等适宜空气环境技术。
3、下面送风易扬起衣裙，不受欢迎，故目前已较少使用.
项目1 通风系统原理与送风量确定
学习情境1
◆热空气幕的选用原则（暖通老规范）：
项目1 通风系统原理与送风量确定
学习情境1
◆热空气幕的选用原则（暖通老规范）：
项目1 通风系统原理与送风量确定
学习情境1
◆热空气幕的选用原则（暖通新规范）： 5.8.1 对严寒、寒冷地区公共建筑经常开启的外门，当不设门斗和前室时，宜设置热空气幕。 5.8.2 公共建筑空气幕送风方式宜采用由上向下送风。 5.8.3 热空气幕的送风温度应根据计算确定。对于公共建筑的外门，不宜高于 50℃；对高大的外门，不应高于 70℃。 5.8.4 热空气幕的出口风速应通过计算确定。对于公共建筑的外门，不宜大于 6m/s；对于高大的外门，不宜大于 25m/s。

通风课件.ppt

定期对通风系统的关键部件进行润滑，保证其正常运行。
对通风系统进行全面检查，确保无泄漏或堵塞现象。
对通风系统进行清洁和除尘，保证其高效的运行效果。
常见故障的诊断与排除
若通风系统出现噪音或振动，可能是由于部件松动或损坏，需要进行检查和更换。
若通风系统无法启动，可能是由于电源故障或控制系统故障，需要进行检查和修复。
设计流程通常包括需求分析、方案设计、详细设计、施工图绘制等阶段。
在需求分析阶段，需要明确使用场景、空气质量要求、温度和湿度控制等需求。
在方案设计阶段，需要根据需求分析的结果，制定通风系统的总体方案和布局。
在施工图绘制阶段，需要将设计方案转化为具体的施工图纸，以指导施工和安装。
在详细设计阶段，需要进一步细化通风系统的各个部件和设备，并进行详细的计算和分析。
02
通风系统的原理与设计
通风系统的基本原理
通风系统的基本原理是利用空气的流动，将室内的污染空气排出，同时将新鲜的空气引入室内。
通风系统通常由进风口、排风口、风道、风扇等组成，通过风扇的运转，使室内外的空气形成压力差，从而实现空气的流动。
通风系统的基本原理还包括空气的混合、分配和再循环等过程，以确保室内空气的均匀分布和新鲜度。
通风系统的设计要素
设计要素包括室内空气的质量、温度、湿度、气流组织、噪音等因素，需要根据不同的使用场景
和需求进行综合考虑。
设计时需要考虑建筑物的结构、功能和使用人群的特点，以及当
地的气候条件和环境因素等。
通风系统的设计还需要考虑能源效率和环保要求，以实现节能减
排和可持续发展的目标。
通风系统的设计流程
新材料

通风系统设计ppt课件

外边长 ( mm) ( 长 × 宽 )
120 ×120 160 ×120 160 ×160 200 ×120 200 ×160 200 ×200 250 ×120 250 ×160 250 ×200 250 ×250 320 ×160 320 ×200 320 ×250
630 ×500 630 ×630 800 ×320 800 ×400 800 ×500 800 ×630 800 ×800 1000 ×320 1000 ×400 1000 ×500 1000 ×630 1000 ×800 1000 ×1000
无机玻璃钢风管常用于空调系统和消防防排烟系统(优点：具有耐腐蚀、使用寿命长、强度较高的优点，造价与钢板风管基本相同；缺点：质量不稳定，风管内表面粗糙，阻力大，密度大，质量重，现场维修较困难)
5
风管分类
硅酸盐板风管常用排烟风道(优点与无机玻璃钢板相类似，显著特点是防火性能较好；缺点：综合性价比较高)
➢按风管形状分：圆形、矩形风管。圆形风管
圆形风管强度大耗钢量小，但占有效空间大，其弯管与三通需较长距离；高速风管宜采用圆形螺旋风管。
矩形风管矩形风管占有效空间较小、易于布置；矩形断面的长、短边之比不大于4 ，最大不应大于10。
8
风管规格
n 常用风管规格矩形风管规格
外边长 ( mm) ( 长 × 宽 )
34
风管计算
风管水力计算方法有压损平均法、假定流速法、静压复得法等
1.压损平均法(等摩阻法)
是以单位长度风管具有相等的摩擦压力损失为前提的，其特点是，将己知总的作用力按干管长度平均分配给每一管段，再根据每一管段的风量和分配到的作用压力，确定风管的尺寸，并结合各环路间压力损失的平衡进行调整，以保证各环路间的压力损失的差额小于设

Metso造纸机纸机通风系统造纸通风抄纸培训

HiCleaner For efficient inner fabric conditioning 内网
•
•
•
提高成型网的干度和清洁度聚集高压喷淋产生的雾气水和污物被吹出成型网
13
HiCleaner
• • • •
HiCleaner分为两室：一个是吹气箱和一个吸汽箱吹风箱所用的空气是经过过滤沿管道送入吹风箱的。温热潮湿的空气会被吸气箱直接排到户外。为了消除纤维和雾气在排气管道上配备一水分离器和一个液滴分离器。
Combined Doctor and Pocket Ventilator 刮刀与袋区通风
DoctorVentilator 位置
66
DoctorVentilator
• • • • • •
最大限度集中烘缸之后的蒸发区域。改善蒸发统一的通风贯穿整个纸机。改善运行效率优化袋区通风将由于热风产生的横梁温差降至最小。
•
在换干网过程中，当干网通过吹风箱时一定要加倍小心。在新干网与旧干网连接处，连接带必须是顺从纸机方向，不能有大的结或者褶皱。在系连接带时，尽量不要用原有的干网接头，经过老化不是很牢固，因此需要新开孔。
43
在更换完干网后检查 After changing the fabric
• • •
真空分配器密封条的检查。吹风箱的柔性密封是否在最佳位置。干网在吹风箱的弯曲程度。
3
4
OptiFormer and OptiPress ventilation equipment
网压部通风
OptiFormer and OptiPress 通风
6
湿部通风的作用
•
尽量保持湿部设备的清洁: - 改善运行环境条件 - 减少断纸 - 减少对设备的损伤 - 减少停机清洗时间

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

零位高度
7
气罩内零位检测装置
湿热空气
新鲜空气
热交换
“零位”的高低取决于气罩送风量和排风量的大小，排风量的大小是通过检测排风中的含湿量来控制。 “零位”是通过装在罩体上的“零位”检测装置控制送往气罩内的热风量大小来调节的。
密闭气罩
冷空气
冷空气
8
袋区通风箱
在现代化纸机上，由于密闭气罩的采用，必须用低温高温的空气来平衡气罩的排风，为了能使纸幅高速平稳地运行，同时为了改善纸幅的横向水分分布，根据纸种和车速不同，设有各种不同功能的吹风箱。袋区
12
气罩排风热回收
气罩排风热回收
由于密闭气罩的使用，排风温度和含湿量均较高，这为排风的热回收创造了条件。用排风来预热气罩内送风系统，这种热回收的利用价值最高，一年四季都在回收热量，是任何密闭气罩排风都必须设置的，因为设置这样一套热回收装置，其投资在不到一年的时间就可以收回。
13
气罩排风热回收
送风系统通过热交换器回收排风部分热量后温度不能达到工艺要求，需要增加蒸汽加热器。
14
气罩排风热回收装置清洗
热交换器一定时间要利用检修时间进行人工清洗。
15
气罩排风热回收装置清洗
热回收装置均设有自动喷水清洗装置，防止纸毛堆积在换热器表面。
16
送风系统
送风系统是吸取车间新鲜空气经排风系统换热并经过一道蒸汽加热后送入气罩内。在吸入口装有空气过滤袋，过滤袋需要在每次检修时清理灰尘或更换备品
3．密闭气罩内高温高湿，特别容易引起结露，气罩的设计必须完全杜绝气罩顶板的凝露滴水。
4．尽可能地使气罩内的气体不散发到车间。 5．密闭气罩应能调节纸机纵向排风量，以保证纸幅各个干燥部位所需的排风量。 6．密闭气罩应充分考虑照明、消防等设施，以满足各方面的需要。 7．密闭气罩在造纸车间内所占面积很大，因此，气罩的外观必须美观、耐用。
4
干部气罩门操作侧提升门
提升门本体设有断绳保护装置，提升门本体安全又可靠，所有的操作都非常方便。
5
气罩内零位检测装置
为了能使气罩在提升门打开时，气罩内的热湿气体不溢出来污染车间环境，同时，也不让车间内冷空气大量地进入气罩影响气罩内的高温环境，在气罩上设有 “零位”控制装置。
6
零位的概念
3
干部气罩门
操作侧
传动侧
密闭气罩两侧门气罩在操作侧设有电动提升门，
提升门上设有隔热玻璃窗。传动测设有滑动门，滑动门上也装有隔热玻璃观察窗。气罩内，纸机的运行状况一目了然。提升门设有与断纸信号连锁装置，一旦断纸提升门自动提升，提升门的升降还可以在控制台上手动操作。操作侧面板上开有更换干网、辊子的手动门，气罩内设有纵向和横向的手动葫芦。
2
纸机干部气罩通风系统的设计要求
干燥部密闭气罩在纸机通风系统中价值是最高的，它是造纸设备中一个非常重要的设备。密闭气罩的设计必须满足下面的功能：
1．提供一个封闭的高温环境，以利于纸页的干燥及降低排风量，提高气罩排风热回收的效果。
2．密闭气罩必须为对纸机运行状况的监视、操作和维护提供方便，必须能方便地引纸和换辊。
新鲜空气
17
谢谢！
18
2019/10/31
19
11
稳纸箱
稳纸箱为提高纸机的运行稳定性，在真
空辊和干网围成的区域安装一个稳纸吹风箱。
它的原理是从稳纸吹风箱高速向上吹出气流，同时在稳纸吹风箱的端部吹出气流形成气封，由于气流的诱导作用，这样在稳纸吹风箱和干网之间形成了一个负压区，这种负压将纸幅紧紧地吸附在干网上，从而避免了纸幅的抖动、起绉和断纸。
纸机干部气罩通风系统培训
1
纸机通风系统简介
高速纸机的工艺通风系统由网部通风系统、吹风箱系统、密闭汽罩和余热回收系统、袋区通风系统等组成,网部通风系统影响着产品的质量，吹风箱系统影响着纸幅运行的平稳度，密闭汽罩和余热回收系统影响着纸机的产量和能耗，袋区通风系统影响着纸幅的干燥速度和干燥质量，因此，一个合理的工艺通风系统，对于保证纸机的高速平稳运行和节能降耗起着至关重要的作用。
(压差 > 0) (压差 < 0)
密闭气罩
湿热空气
0
冷空气
“零位”指的是气罩内外该点的压差为零，在这一位置上，因为压差为零，所以气罩内外的气体不流动。在“零位”以下，空气是从罩外向罩内流动，“零位”以上，空气是从罩内向罩外流动，所以，为了防止气罩内的气体流出来，提升门上沿以上的罩体，密封性应非常好。
在双排烘缸双干网组成的干燥部，由上干网、纸幅和下烘缸组成了一个相对封闭的区域，此区域俗称“袋区”。
9
2019/10/31
10
袋区通风箱
袋区内气流与外界交换很慢，纸幅的干燥会受到很大的影响，纸幅的横幅水分也很不均匀，纸幅边水分少，中间水分多。为了解决这个问题，世界上通行的作法设袋区吹风箱。吹风箱喷嘴将高速热空气送进袋区，以较干的热空气去替换袋区里的饱和潮湿空气，从而提高烘干部的干燥效率，改善纸幅横幅水分分布。
