土壤水分传感器 详细

RS-WS-N01-TR土壤水分温度传感器485型使用说明书文档版本：V1.11. 产品介绍 (3)2. 使用方法 (4)3. 设备安装说明 (4)4. 配置软件安装及使用 (5)5. 通信协议 (5)6. 常见问题及解决办法 (7)7. 联系方式 (7)8. 文档历史 (7)9. 外形尺寸 (8)1. 产品介绍1.1 产品概述适用于土壤温度以及水分的测量，经与德国原装高精度传感器比较和土壤实际烘干称重法标定，精度高，响应快，输出稳定。

受土壤含盐量影响较小，适用于各种土质。

可长期埋入土壤中，耐长期电解，耐腐蚀，抽真空灌封，完全防水。

1.2 适用围广泛适用于科学实验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、粮食仓储及各种颗粒物含水量和温度的测量。

1.3 测量参数及硬件参数供电电源：5~24V DC 温度测量围：-40℃~80℃水分测量围：0~100% 温度精度：±0.5℃存储环境：-40℃~80℃输出信号：485水分精度：±3%（测量结冻冰土层时，水分值会偏低不准确，需要用户补偿）1.4 物理参数探针长度：70mm 探针直径：3mm探针材料：304不锈钢密封材料：环氧树脂（黑色阻燃）电缆长度：标配两米（RVV 4*0.3）防护等级：IP681.5 系统框架图2. 使用方法2.1 速测方法：选定合适的测量地点，避开石块，确保钢针不会碰到坚硬的物体，按照所需测量深度抛开表层土，保持下面土壤原有的松紧程度，紧握传感器垂直插入土壤，插入时不可左右晃动，一个测点的小围建议多次测量求平均值。

2.2 埋地测量法：垂直挖直径>20cm的坑，在既定的深度将传感器钢针水平插入坑壁，将坑填埋严实，稳定一段时间后，即可进行连续数天，数月乃至更长时间的测量和记录。

2.3 注意事项：1、测量时钢针必须全部插入土壤里。

2、避免强烈直接照射到传感器上而导致温度过高。

野外使用注意防雷击。

土壤水分传感器工作原理
土壤水分传感器又称土壤湿度传感器，由不锈钢探针和防水探头构成，可长期埋设于土壤和堤坝内使用，对表层和深层土壤进行墒情的定点监测和在线测量。

与数据采集器配合使用，可作为水分定点监测或移动测量的工具（即农田墒情检测仪）。

注：传感器一般采用PVC外壳加环氧树脂封装。

操作注意事项
①在进行测量之前应选择密度均匀的土壤作为被测对象；
②不要将传感器探针插入硬土块中，防止探针损坏；
③不可直接拽拉电缆将传感器移出土壤，用手握住环氧树脂外包装被测土壤；
④土壤水分传感器使用完毕后，用毛刷扫除探针上的土尘，并用柔软的布擦干探针，保护湿度探头干净，增加使用寿命
适用于节水农业灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、科学试验、地下输油、输气管道及其它管线的防腐监测等领域。

使用范围
适用于节水农业灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、科学试验、地下输油、输气管道及其它管线的防腐监测等领域。

土壤湿度传感器自动浇水工作原理下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!土壤湿度传感器与自动浇水系统的工作原理解析在现代农业和家庭园艺中，利用科技提高效率和精准度已经成为一种趋势。

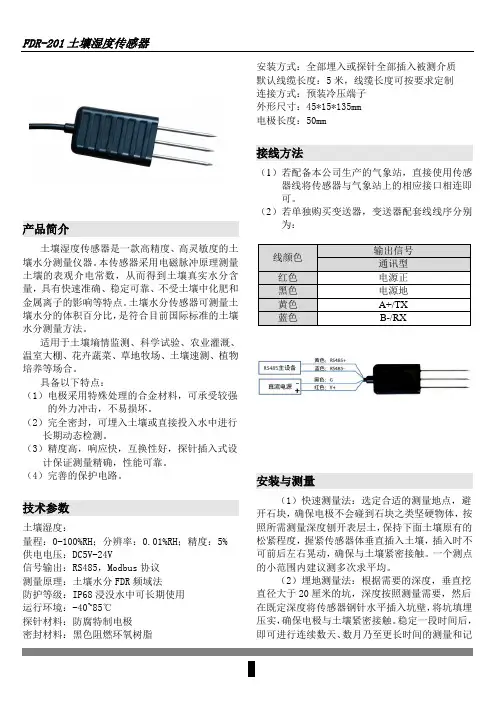

产品简介土壤湿度传感器是一款高精度、高灵敏度的土壤水分测量仪器。

本传感器采用电磁脉冲原理测量土壤的表观介电常数，从而得到土壤真实水分含量，具有快速准确、稳定可靠、不受土壤中化肥和金属离子的影响等特点。

土壤水分传感器可测量土壤水分的体积百分比，是符合目前国际标准的土壤水分测量方法。

适用于土壤墒情监测、科学试验、农业灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养等场合。

具备以下特点：（1）电极采用特殊处理的合金材料，可承受较强的外力冲击，不易损坏。

（2）完全密封，可埋入土壤或直接投入水中进行长期动态检测。

（3）精度高，响应快，互换性好，探针插入式设计保证测量精确，性能可靠。

（4）完善的保护电路。

技术参数土壤湿度：量程：0-100%RH；分辨率：0.01%RH；精度：5% 供电电压：DC5V-24V信号输出：RS485，Modbus协议测量原理：土壤水分FDR频域法防护等级：IP68浸没水中可长期使用运行环境：-40~85℃探针材料：防腐特制电极密封材料：黑色阻燃环氧树脂安装方式：全部埋入或探针全部插入被测介质默认线缆长度：5米，线缆长度可按要求定制连接方式：预装冷压端子外形尺寸：45*15*135mm电极长度：50mm接线方法（1）若配备本公司生产的气象站，直接使用传感器线将传感器与气象站上的相应接口相连即可。

（2）若单独购买变送器，变送器配套线线序分别为：线颜色输出信号通讯型红色电源正黑色电源地黄色A+/TX蓝色B-/RX安装与测量（1）快速测量法：选定合适的测量地点，避开石块，确保电极不会碰到石块之类坚硬物体，按照所需测量深度刨开表层土，保持下面土壤原有的松紧程度，握紧传感器体垂直插入土壤，插入时不可前后左右晃动，确保与土壤紧密接触。

一个测点的小范围内建议测多次求平均。

（2）埋地测量法：根据需要的深度，垂直挖直径大于20厘米的坑，深度按照测量需要，然后在既定深度将传感器钢针水平插入坑壁，将坑填埋压实，确保电极与土壤紧密接触。

电容式土壤湿度传感器原理电容式土壤湿度传感器是一种常用的土壤湿度检测设备，它通过测量土壤中的电容变化来判断土壤的湿度。

在农业生产和环境监测中，土壤湿度是一个非常重要的参数，对于植物的生长和发育以及土壤水分管理都起着至关重要的作用。

电容式土壤湿度传感器的原理是基于土壤的介电常数与土壤含水量之间的关系。

土壤的介电常数与土壤中的水分含量呈正相关，当土壤中的水分含量增加时，土壤的介电常数也会随之增加。

传感器内部通常包含两个电极，当电极与土壤接触时，土壤中的水分会影响电极之间的电容。

传感器的工作原理是通过测量电容的变化来间接地推测土壤的湿度。

当土壤湿度较低时，土壤中的水分较少，电容较小；当土壤湿度较高时，土壤中的水分较多，电容较大。

通过测量电容的变化，可以得到土壤湿度的相对值。

具体的测量过程如下：首先，将传感器的电极插入土壤中，确保电极与土壤充分接触；接着，通过电路将电容式土壤湿度传感器与微处理器或其他数据采集设备连接；最后，通过测量电容的大小，可以得到土壤的湿度值。

传感器可以根据需要进行定期测量，以实时监测土壤湿度的变化。

电容式土壤湿度传感器具有以下优点：首先，测量范围广，可以覆盖不同湿度下的土壤；其次，传感器结构简单，制作成本较低；再次，传感器响应速度快且稳定性高，可以实时监测土壤湿度的变化；最后，传感器具有较高的准确性和灵敏度，可以满足不同领域的需求。

然而，电容式土壤湿度传感器也存在一些局限性。

首先，传感器对土壤类型和成分有一定的依赖性，不同土壤的介电常数不同，对传感器的测量结果会产生一定的影响；其次，传感器需要外部电源供电，不能独立工作；再次，传感器在极端环境下的工作可能会出现不稳定情况，需要进行合理的保护和维护；最后，传感器对温度和盐度的变化也比较敏感，需要进行相应的校准和调节。

总的来说，电容式土壤湿度传感器是一种重要的土壤湿度检测设备，通过测量土壤中的电容变化来判断土壤的湿度。

它具有测量范围广、结构简单、响应速度快、准确性高等优点，广泛应用于农业生产和环境监测等领域。

fdr土壤湿度传感器原理1. 介绍FDR土壤湿度传感器(Frequency Domain Reflectometry)是一种用于测量土壤湿度的传感器。

它是通过测量土壤中的介电常数来确定土壤含水量的。

FDR技术已经被广泛应用于农业、水资源管理和环境监测等领域。

2. FDR技术原理FDR技术是利用高频电磁波在介电常数不同的介质中的反射原理进行测量的。

传感器通过探头将高频信号引入到土壤中，当信号遇到介质界面时会发生反射，传感器再接收反射信号，通过计算反射信号的时间延迟和振幅大小，从而确定反射点的距离和介电常数。

土壤的介电常数随着其含水量的变化而变化，当土壤中含水量增加时，其介电常数也会增加。

因此，FDR传感器可以通过测量土壤中的介电常数来确定土壤的含水量。

3. FDR传感器的结构FDR传感器通常由探头和仪器两部分组成。

探头是用来放置在土壤中的，用以测量土壤的湿度，而仪器则用来接收探头测量的信号并进行数据处理和输出。

探头通常由针状电极和环状电极组成。

针状电极负责将高频信号引入到土壤中，环状电极则用来接收反射信号。

探头通常需要埋在土壤中，以便测量土壤中的实际含水量。

4. FDR传感器的优点FDR传感器具有以下几个特点：（1）测量精度高：由于FDR传感器能够测量土壤中的介电常数，因此可以对土壤中的含水量进行准确的测量。

（2）适用范围广：FDR传感器不仅可以测量土壤中的含水量，也可以应用于测量其他介电常数不同的材质中，如水、液体、多孔介质等。

（3）抗干扰性能强：FDR传感器能够有效地抵御来自环境的噪声和干扰，从而提高其测量精度和稳定性。

5. FDR传感器的应用FDR传感器已经被广泛应用于农业、水资源管理和环境监测等领域。

在农业中，可以应用于土壤湿度监测、植物生长监测和灌溉控制等方面。

在水资源管理中，可以应用于地下水监测和地表水监测等方面。

在环境监测中，可以应用于土壤污染监测和土壤保护等方面。

6. 结论FDR技术是一种高精度、高灵敏度和高稳定性的土壤湿度测量技术。

土壤水分传感器原理
土壤水分传感器是一种用于测量土壤中水分含量的设备，它的原理是基于电容量测量。

土壤水分传感器由两个电极组成，通常是由金属电极制成。

这两个电极之间形成了一个电容。

当土壤中的水分含量增加时，土壤的电导率也随之增加，从而改变了电容的值。

传感器将测量到的电容值转换为与土壤水分含量相关的电信号。

土壤水分传感器通常通过将其电极插入土壤中来测量土壤的水分含量。

当电极与土壤接触时，土壤中的水分会通过电极与传感器建立连接，从而改变电容量。

传感器将测量电容量的变化，并将其转换为与土壤水分含量相关的数字或模拟信号。

使用土壤水分传感器可以实时监测土壤中的水分含量，从而帮助农民科学地管理灌溉水量。

这有助于避免过量或过少的灌溉，提高农作物的产量和质量。

此外，土壤水分传感器还可以用于环境监测和研究领域，以评估土壤湿度对生态系统的影响。

土壤传感器原理
土壤传感器是一种通过测量土壤中的物理和化学特性来获取土壤信息的装置。

其原理主要基于土壤的电导率、湿度和温度等参数的变化。

首先，土壤传感器利用电极将电流引入土壤中。

土壤的湿度和含盐量会影响土壤的电导率，因此电流在不同的土壤条件下会有不同的传导特性。

传感器通过测量电流的强度和电压的变化，就可以得到土壤的电导率信息。

其次，土壤的湿度对植物的生长和发育起着重要的作用。

传感器中的一个湿度传感器可以通过测量土壤中的电导率和电容变化来监测土壤的湿度。

当土壤湿度增加时，土壤中的电导率会增加，电容也会发生变化。

通过测量电导率和电容的变化，就可以准确地测量土壤的湿度。

最后，传感器中的温度传感器可以测量土壤的温度信息。

土壤温度对植物的生长和发育也有很大的影响。

传感器中的温度传感器可以通过测量土壤的热导率和热容来准确地测量土壤的温度。

综上所述，土壤传感器主要通过测量土壤的电导率、湿度和温度等参数来获取土壤信息。

这些信息可以帮助农民或园艺工作者更好地了解土壤的状况，并根据这些信息来调整土壤的管理和施肥等措施，从而提高植物的生长和产量。
