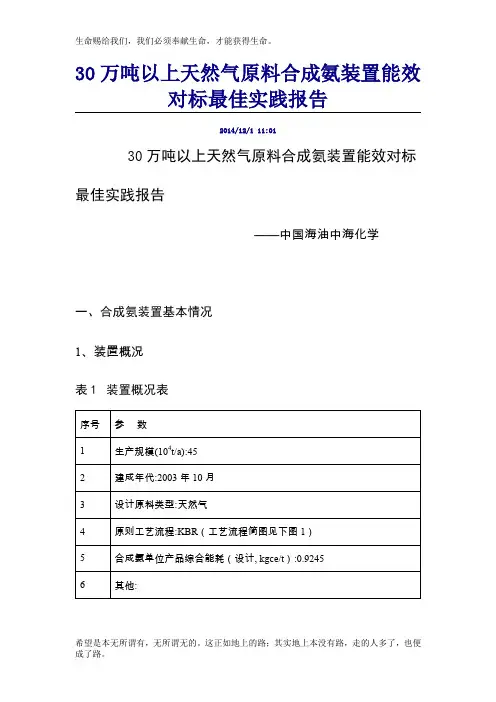

30万吨以上天然气原料合成氨装置能效对标最佳实践报告2014/12/1 11:0130万吨以上天然气原料合成氨装置能效对标最佳实践报告——中国海油中海化学一、合成氨装置基本情况1、装置概况表1装置概况表图1.1合成氨装置工艺简图2.重点耗能设备概况表2转化炉概况表表3大型压缩机组概况表注：驱动方式包括电动机、透平。

表4大型泵概况表二、合成氨装置运行情况1.装置运行情况表5装置运行情况表注：（1）能耗实物构成说明能源及耗能工质类型及消耗量。

（2）原料气制备部分根据仅填写对应原料类型的造气工艺参数。

2.重点耗能设备运行情况表6转化炉运行情况表表7大型压缩机组运行情况表表8大型泵运行情况表三、提升装置能效水平采取的技术及管理措施1.节能新技术应用及节能技术改造情况中海石油化学股份有限公司海南基地富岛二期（以下简称富岛二期）年产45万吨合成氨装置采用美国KBR公司的深冷净化技术（简称KBR工艺）设计而成，具有节能、运行稳定、操作简单以及快速开车等特点。

KBR工艺采用下列步骤，原料天然气压缩、加氢脱硫、烃类蒸汽转化（外热一段炉蒸汽转化、内热二段炉转化）、两段一氧化碳变化（高低变）、二氧化碳脱除、甲烷化、深冷净化、氨合成、氨冷冻。

该工艺是在原凯洛格工艺和布朗工艺组合的基础上，经过进一步改进而成。

KBR工艺的节能措施KBR工艺主要采用了如下节能措施，较高的转化压力、低水碳比、燃气轮机驱动工艺空气压缩机、二段炉加过量空气、低热MDEA脱碳工艺、深冷净化装置、三段中间换热式卧式合成塔、双壁液氨储罐、高温高压的过热蒸汽管网、较低的一段炉烟气排放温度。

投入运行以后，又相继实施了三个较大的节能技术改造项目：1、氨增压机105J1节能降耗技术改造子项目；2、脱碳换热器双系列技术改造子项目；3、放空天然气回收利用子项目。

以上项目均已实施完毕投入运行，共实现节能10025吨标准煤/年，同时可使公司增产氨5669吨。

取得了良好的经济效益和社会效益。
