【CN209589745U】一种易崩解岩石饱和吸水率试验装置【专利】

专利名称：一种岩石试样饱水装置
专利类型：实用新型专利
发明人：刘洋,徐正宣,张朝鹏,王哲威,查尔晟,宋章,任利,孟少伟,艾婷,王栋,张泽天,吴俊猛,张茹
申请号：CN202020659127.5
申请日：20200426
公开号：CN211904844U
公开日：
20201110
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种岩石试样饱水装置，属于岩石力学实验技术领域。

一种岩石试样饱水装置，包括：饱水缸、真空组件、进液组件、加压组件以及压力调节组件；饱水缸分别与真空组件和进液组件连通；压力调节组件包括连接管和液压缸；连接管的两端分别与饱水缸和液压缸连通，连接管的内部设有活塞，连接管靠近饱水缸的位置设有第一阀门；液压缸与加压组件连接。

本实用新型的饱水装置实现的整个饱水过程接近地下岩石真实的饱水过程，岩石试样最终的含水率更接近地下岩石真实的含水率，同时，通过真空和加压来进行饱水操作，饱水溶液更容易进入岩石孔隙率较低的岩石试样中。

申请人：四川大学,中铁二院工程集团有限责任公司
地址：610064 四川省成都市武侯区一环路南一段24号
国籍：CN
代理机构：成都正华专利代理事务所(普通合伙)
代理人：李亚男
更多信息请下载全文后查看。

专利名称：实验室用岩石自由膨胀率及吸水率测定装置专利类型：实用新型专利
发明人：张敏思,黄思凯,杨勇,鹿庆蕊
申请号：CN201920647462.0
申请日：20190508
公开号：CN209784107U
公开日：
20191213
专利内容由知识产权出版社提供
摘要：本实用新型公开了实验室用岩石自由膨胀率及吸水率测定装置，包括底座，所述底座顶部一侧外壁通过螺栓固定有水箱，且水箱正面外壁通过螺纹固定有箱盖，所述水箱顶部外壁通过螺栓固定有水泵，且水泵的输入端通过螺纹与水箱顶端相连接，所述水泵输出端通过螺纹连接有软管，所述底座顶部外壁开有凹槽，且凹槽底部外壁通过螺栓固定有两个安装板，且两个安装板顶部外壁均通过螺纹固定有同一个称重器，所述称重器顶端外壁通过螺栓固定有弹簧柱，且弹簧柱顶端外壁通过螺纹固定有托盘。

本实用新型能够对岩石自由膨胀率和吸水率进行同时测，避免了在向玻璃筒注水时玻璃筒晃动的问题，从而提高了玻璃筒的稳定性，提高了整体装置的实用性。

申请人：东华理工大学
地址：330000 江西省南昌市经济技术开发区广兰大道418号
国籍：CN
代理机构：北京艾皮专利代理有限公司
代理人：杨克
更多信息请下载全文后查看。

专利名称：一种岩土体吸水试验装置
专利类型：实用新型专利
发明人：蔡毅,严家平,刘杰,许帮贵,李冬,谷得明申请号：CN201420391666.X
申请日：20140715
公开号：CN203981548U
公开日：
20141203
专利内容由知识产权出版社提供
摘要：本实用新型公开一种岩土体吸水试验装置,包括底座、水循环系统及水位控制系统，底座上设有第一支架和第二支架，水循环系统中，集水槽固定于底座上，溢流槽设在第一支架上端，溢流槽内通过一个竖直隔板分隔为左槽和右槽，竖直隔板的高度小于溢流槽的外围高度，集水槽通过注水管连通到右槽底部，注水管上设水泵，左槽底部通过回流管连接到集水槽；水位控制系统中，平衡水槽设在第二支架上端，平衡水槽内设有水平隔板，水平隔板上均匀设有多个孔，水平隔板上表面与竖直隔板顶端位于同一水平线上，引水管一端连通溢流槽的右槽底部、另一端连通平衡水槽，引水管上设有液体流量计。

本实用新型能实现在吸水试验中岩土体样品吸水界面水位的自动稳定。

申请人：安徽理工大学,淮北矿业(集团)有限责任公司
地址：230001 安徽省淮南市田家庵区舜耕中路168号
国籍：CN
代理机构：安徽汇朴律师事务所
代理人：汪蕙
更多信息请下载全文后查看。

专利名称：岩石液体饱和装置专利类型：实用新型专利
发明人：蔡敏龙,王洪亮
申请号：CN201220295141.7申请日：20120621
公开号：CN202661308U
公开日：
20130109
专利内容由知识产权出版社提供
摘要：本实用新型涉及岩石液体饱和装置技术领域，是一种岩石液体饱和装置，其包括储液罐、抽液泵、溶液抽空罐、增压器、岩石罐、气压泵、干燥罐、真空泵和除湿罐；储液罐与抽液泵之间固定安装有第一管线，抽液泵与溶液抽空罐之间固定安装有第二管线，溶液抽空罐与增压器之间固定安装有第三管线。

本实用新型结构合理而紧凑，使用方便，实现了对岩石抽空、加压、加温饱和功能，适应各种不同孔隙结构岩石液体饱需求，储液罐设计消除了岩石液体饱和装置因装液、放液带来的不便，使装液、放液操作简单快捷，为溶液抽空、岩石抽空、岩石在溶液内抽空提供了便利条件。

申请人：中国石油集团西部钻探工程有限公司
地址：834000 新疆维吾尔自治区克拉玛依市油建路9号测井公司
国籍：CN
代理机构：乌鲁木齐合纵专利商标事务所
更多信息请下载全文后查看。

专利名称：一种用于测量崩解土料浸水效应的试验装置专利类型：实用新型专利
发明人：简富献
申请号：CN201520977808.5
申请日：20151127
公开号：CN205193067U
公开日：
20160427
专利内容由知识产权出版社提供
摘要：一种用于测量崩解土料浸水效应的试验装置，包括水箱和杠杆支座，水箱的底部设置进水口，杠杆支座上设置杠杆横梁，杠杆横梁上设置悬挂杆，悬挂杆上设置数个凸钉，杠杆支座上设置凹钉，其中一个凸钉与凹钉配合，杠杆横梁的一端设置配重块，设置配重块的杠杆横梁的端部连接大量程百分表，杠杆横梁的另一端设置吊线，吊线的下端设有水平的钢丝滤网，钢丝滤网位于水箱内。

本实用新型应用于测量土料在浸水及毛细水压力作用，在土料内部形成毛细水压力，下土料的崩解、溶解测量，也可以作为水溶性物质溶解量与时间的关系。

同时也可以测量土料湿化过程土料质量变化，也可以进行土料崩解时间随浸水时间的关系。

申请人：重庆交通大学
地址：400074 重庆市南岸区学府大道66号重庆交通大学
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201720253168.2(22)申请日 2017.03.16(73)专利权人 湖南科技大学地址 411201 湖南省湘潭市雨湖区桃源路(72)发明人 高文华　张宗堂　张志敏　黄建平　李刚　(74)专利代理机构 湘潭市汇智专利事务所(普通合伙) 43108代理人 颜昌伟(51)Int.Cl.B28D 1/14(2006.01)B28D 7/04(2006.01)B28D 7/02(2006.01)G01N 1/08(2006.01)(54)实用新型名称一种耐崩解性岩石试样的加工机(57)摘要本实用新型公开了一种耐崩解性岩石试样的加工机，耐崩解性岩石试样的加工机包括固定架、夹具、两钻机、移动轨道及支架；所述的固定架及移动轨道安装在支架上；所述的夹具包括上夹具和下夹具，下夹具固定安装在固定架上，上夹具两端套装在固定架的两竖杆上，能够上下移动；两竖杆上分别设有螺母，螺母位于上夹具的上方；上夹具和下夹具的相对的端分别设有弧形凹槽；所述的移动轨道垂直于夹具设置，两钻机设置在移动轨道上夹具的两侧，钻机的钻头为空心，朝向夹具设置。

本实用新型能够制备大小统一、质量恒定的耐崩解性岩样，并具有结构简单、操作方便，容易清理的优点。

权利要求书1页 说明书2页 附图3页CN 206568349 U 2017.10.20C N 206568349U1.一种耐崩解性岩石试样的加工机，其特征是：包括固定架、夹具、两钻机、移动轨道及支架；所述的固定架及移动轨道安装在支架上；所述的夹具包括上夹具和下夹具，下夹具固定安装在固定架上，上夹具两端套装在固定架的两竖杆上，能够上下移动；两竖杆上分别设有螺母，螺母位于上夹具的上方；上夹具和下夹具的相对的端分别设有弧形凹槽；所述的移动轨道垂直于夹具设置，两钻机设置在移动轨道上，分别位于夹具的两侧，钻机的钻头为空心，朝向夹具设置。

专利名称：一种可测定土壤湿化及岩石耐崩解性试验装置专利类型：实用新型专利
发明人：凌斯祥,张国栋,巫锡勇,何鑫,滕强,冯宇凇
申请号：CN202122406834.0
申请日：20210929
公开号：CN216284777U
公开日：
20220412
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可测定土壤湿化及岩石耐崩解性试验装置，包括制动齿轮、压力传感器、固定吊杆、承台、滑轮、制动吊杆、可升降支架、控制箱及信号输出器、底部端台、抽水泵、温度传感器、出水口、滚筒、恒温水箱、运动捕捉相机、吊篮、滚筒外壳和计时器。

本实用新型提供的试验装置保证待测样本能移动的同时，不易浮动，可以自由调节温度，能够测量温度对岩土崩解的影响，能够实时监测到岩土崩解形态，能够实现不同的颗粒级配，能够实时对应岩土崩解过程，恒温水箱的供水和排水方便。

申请人：西南交通大学
地址：610031 四川省成都市二环路北一段
国籍：CN
代理机构：北京正华智诚专利代理事务所(普通合伙)
代理人：何凡
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920205431.X(22)申请日 2019.02.17(73)专利权人 西安科技大学地址 710054 陕西省西安市雁塔中路58号(72)发明人 刘慧　赵鹏翔　卓日升　何永琛　刘李东　(74)专利代理机构 北京中济纬天专利代理有限公司 11429代理人 线飞祥(51)Int.Cl.G01N 1/36(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称快速制作类煤岩相似材料试件的系统(57)摘要本实用新型公开了一种快速制作类煤岩相似材料试件的系统，该系统包括定量注水搅拌机、高频冲击仪、自动脱模机、恒温保湿箱和基础，所述定量注水搅拌机设置在高频冲击仪的左侧且定量注水搅拌机用于将类煤岩相似材料的原料搅拌均匀，所述高频冲击仪设置在自动脱模机的左侧且高频冲击仪用于将定量注水搅拌机搅拌均匀的类煤岩相似材料的原料通过模具压制成试件，所述自动脱模机设置在恒温保湿箱的左侧且自动脱模机用于将高频冲击仪通过模具压制好的试件从模具中顶出。

本实用新型能够实现高效搅拌、成型、对试件压实和脱模；同时，该系统还提供了试件后期的养护，为试件进行实验提供了良好的条件。

权利要求书4页 说明书12页 附图9页CN 209858314 U 2019.12.27C N 209858314U权　利　要　求　书1/4页CN 209858314 U1.一种快速制作类煤岩相似材料试件的系统，其特征在于：包括定量注水搅拌机(1)、高频冲击仪(2)、自动脱模机(3)、恒温保湿箱(4)和基础(5)，所述定量注水搅拌机(1)、高频冲击仪(2)、自动脱模机(3)和恒温保湿箱(4)均设置在基础(5)上，所述定量注水搅拌机(1)设置在高频冲击仪(2)的左侧且定量注水搅拌机(1)用于将类煤岩相似材料的原料搅拌均匀，所述高频冲击仪(2)设置在自动脱模机(3)的左侧且高频冲击仪(2)用于将定量注水搅拌机(1)搅拌均匀的类煤岩相似材料的原料通过模具压制成试件，所述自动脱模机(3)设置在恒温保湿箱(4)的左侧且自动脱模机(3)用于将高频冲击仪(2)通过模具压制好的试件从模具中顶出，所述恒温保湿箱(4)设置在自动脱模机(3)的右侧且恒温保湿箱(4)用于存放自动脱模机(3)从模具中脱出来的试件。

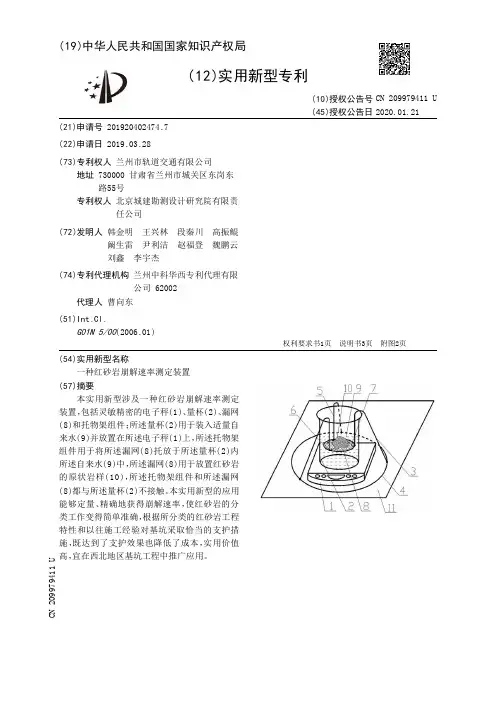

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920402474.7(22)申请日 2019.03.28(73)专利权人 兰州市轨道交通有限公司地址 730000 甘肃省兰州市城关区东岗东路55号专利权人 北京城建勘测设计研究院有限责任公司(72)发明人 韩金明　王兴林　段秦川　高振鲲　阚生雷　尹利洁　赵福登　魏鹏云　刘鑫　李宇杰　(74)专利代理机构 兰州中科华西专利代理有限公司 62002代理人 曹向东(51)Int.Cl.G01N 5/00(2006.01)(54)实用新型名称一种红砂岩崩解速率测定装置(57)摘要本实用新型涉及一种红砂岩崩解速率测定装置，包括灵敏精密的电子秤(1)、量杯(2)、漏网(8)和托物架组件；所述量杯(2)用于装入适量自来水(9)并放置在所述电子秤(1)上，所述托物架组件用于将所述漏网(8)托放于所述量杯(2)内所述自来水(9)中，所述漏网(8)用于放置红砂岩的原状岩样(10)，所述托物架组件和所述漏网(8)都与所述量杯(2)不接触。

本实用新型的应用能够定量、精确地获得崩解速率，使红砂岩的分类工作变得简单准确，根据所分类的红砂岩工程特性和以往施工经验对基坑采取恰当的支护措施，既达到了支护效果也降低了成本，实用价值高，宜在西北地区基坑工程中推广应用。

权利要求书1页 说明书3页 附图2页CN 209979411 U 2020.01.21C N 209979411U权　利　要　求　书1/1页CN 209979411 U1.一种红砂岩崩解速率测定装置，其特征在于，该装置包括灵敏精密的电子秤(1)、量杯(2)、漏网(8)和托物架组件；所述量杯(2)用于装入适量自来水(9)并放置在所述电子秤(1)上，所述托物架组件用于将所述漏网(8)托放于所述量杯(2)内所述自来水(9)中，所述漏网(8)用于放置红砂岩的原状岩样(10)，所述托物架组件和所述漏网(8)都与所述量杯(2)不接触。
