模拟电子技术辅导材料《模拟电子技术》课程教学的主要内容和基本要求课程结构●主要内容和基本要求一、总体要求掌握以下方面的内容1.简单直流电路的基本分析方法。
2.用图解法和微变等效电路法分析非线性电路。
3.基本放大器、多级放大器及负反馈放大器的分析。
4.集成运放和集成功放电路的分析。
5.正弦波振荡电路的分析与应用。
6.直流稳压电源的分析与应用。
二、各部分内容要求：〔一〕半导体管1.掌握二极管的结构、符号、伏安特性及其单向导电性，注意其开关特性的分析。
2.掌握三极管的电流分配关系、特性曲线和等效电路。
熟悉三极管放大的外部条件，了解三极管的主要参数。
3、熟练掌握二、三极管电路的分析方法〔二〕基本〔单级〕放大器1.熟悉基本放大电路的组成和性能指标。
2.熟练掌握三种基本组态〔共发、共射、共集〕放大电路的结构特点、分析方法和性能指标特点。
静态工作点是直流量，必须由直流通道求取；输入电阻、输出电阻、电压放大倍是交流量，必须由交流通道求取。
3. 熟练掌握用等效电路分析法分析计算基本放大电路和分压式放大电路的静态工作点、输入电阻、输出电阻、电压放大倍数等参数。
〔三〕多级放大器1.熟悉多级放大电路的组成和性能指标。
2.掌握多级放大器的耦合方式及优缺点。
2.掌握直流放大器及差动放大器的特点。
3.熟悉多级放大器的增益的计算。
〔四〕反馈放大器1.熟悉四种反馈组态的判断。
2.掌握四种反馈组态对放大电路工作性能的影响。
3.熟悉深度负反馈放大电路的分析方法并能近似估算电压放大倍数。
4.能根据输入及输出要求引相应的负反馈。
〔五〕集成运算放大电路及其运用1.熟悉差动放大电路、恒流源式差动放大器的电路结构。
2.掌握差动放大电路、恒流源式差动放大器的静态工作点、输入、输出电阻、电压放大倍数的计算。
3.掌握线性集成运放的特点。
〔1〕掌握以下放大器的构成同相比例运放、反相比例运放、加法器、减法器、跟随器。
〔2〕熟练计算上述放大器的输入电压与输出电压的关系或电压放大倍数。

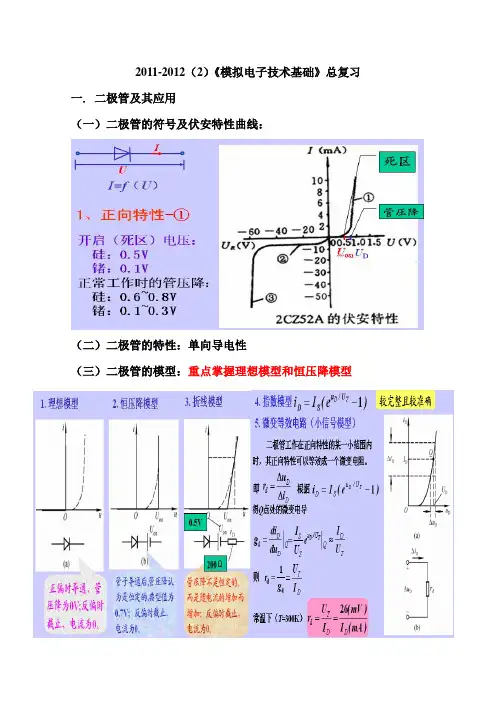

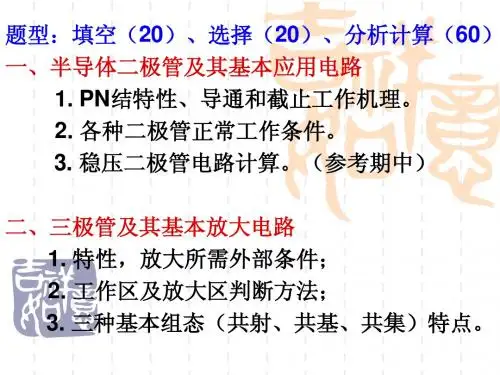

2011-2012（2）《模拟电子技术基础》总复习一. 二极管及其应用（一）二极管的符号及伏安特性曲线：（二）二极管的特性：单向导电性（三）二极管的模型：重点掌握理想模型和恒压降模型（四）典型习题1. 电路如图所示，已知u i =10sinωt（V），二极管的正向导通电压和反向电流可忽略不计，试分析二极管的状态，并画出输出u i与u o的波形。
（a）（b）（c）2. 设二极管是理想的，试判断下图中各二极管是否导通，并求出电路的输出电压U o。
（a）（b）3.电路如图所示，已知u i =8sinωt（V），二极管的正向导通电压U D=0.7V，试分析二极管的状态，画出输出u i与u o的波形，并标出幅值。
（a）（b）（c）4. 电路如图所示，已知二极管的正向导通电压和反向电流可忽略不计，试分析二极管D1和D2的状态，并求出输出电压U o。
（a）（b）二. 三极管及场效应管的应用（一）三极管的符号及伏安特性曲线：i B =f (u BE )∣u CE =const i C =f (u CE )∣i B =const此为NPN 管共射极放大电路的特性曲线，PNP 管的特性曲线（二）三极管的电流控制作用：B C i i β=（三）三极管放大电路的直流通路和交流通路：（四）三极管的交流等效电路：（五）三极管放大电路的组态（六）放大电路的分析方法交流等效电路法：利用三极管的交流等效模型求解A us 、A u 、R i 、R o 。
图解法：利用三极管的输入和输出特性曲线以及放大电路的输入和输出回路负载线，采用作图的方式确定一个Q 点。
（七）放大电路的非线性失真饱和失真：工作点位于饱和区截止失真：工作点位于截止区注意：图为NPN 管共射极放大电路出现的饱和失真和截止失真，PNP 管的失真现象正好与NPN 管相反。
（八）放大电路静态工作点稳定问题Q 点不合适， 的波形要失真；，A u 与I B 有关。
在电路中引入直流负反馈。
《模拟电子技术》复习题一一、填空题1、在N型半导体中，多数载流子是；在P型半导体中，多数载流子是。
2、场效应管从结构上分为结型和两大类，它属于控制性器件。
3、为了使高阻信号源与低阻负载能很好地配合，可以在信号源与负载之间接入（共射、共集、共基）组态放大电路。
4、在多级放大器中，中间某一级的电阻是上一级的负载。
5、集成运放应用电路如果工作在线性放大状态，一般要引入____________。
6、根据下图中各三极管的电位，判断它们所处的状态分别为_________、_________、_________。
7、正弦波振荡电路通常由，，和四部分组成。
二、选择题1、利用二极管的（）组成整流电路。
A 正向特性B 单向导电性C反向击穿特性2、P型半导体是在本征半导体中加入（）后形成的杂质半导体。
A空穴B三价元素硼C五价元素锑3、场效应管的漏极特性曲线如图2-3所示，其类型为( )场效应管。
A P沟道增强型MOS型B P沟道耗尽型MOS型C N沟道增强型MOS型D N沟道耗尽型MOS型E N沟道结型F P沟道结型图2－10 4、有一晶体管接在放大电路中，今测得它的各极对地电位分别为V 1＝-4Ｖ，V 2＝-1.2Ｖ，V 3＝-1.4Ｖ，试判别管子的三个管脚分别是（ ）。
A 1：ｅ、2：ｂ、3：ｃB 1：ｃ、2：e 、3：ｂC 1：ｃ、2：ｂ、3：ｅD 其它情况 5、集成运放中间级的作用是（ ）。
A 提高共模抑制比 B 提高输入电阻 C 提高放大倍数 D 提供过载保护 6、根据相位平衡条件，判断图2-6所示振荡电路中（ ）发生振荡。
A 可能 B 不能7、差模信号电压是两个输入信号电压（ ）的值。
A 差 B 和 C 算术平均8、在单相桥式整流电容滤波电路中，已知变压器二次电压有效值U 2＝24V ，设二极管为理想二极管，用直流电压表测得R L 的电压值约为21.6V ，问电路的现象是( )。
A 正常工作情况 B R L 开路 C C 开路 D 一个二极管和C 开路 E 一个二极管开路 F 其它情况9、某仪表放大电路，要求输入电阻大，输出电流稳定，应选（ ）负反馈。
《模拟电子技术》期末考试复习题班级：学号：姓名：成绩：一、填空题1．硅二极管导通时的正向管压降约为____ V，锗二极管导通时的管压降约为____ V。
二极管的两端加正向电压时，有一段死区电压，锗管约为____V，硅管约为____V。
0.70.30.20.52．半导体具有____特性、____特性和____的特性。
掺杂热敏光敏3．电路中流过二极管的正向电流过大，二极管将会____；如果施加在二极管两端的反向电压过高，二极管将会____。
烧坏（开路）击穿（短路）4．使用二极管时，应考虑的主要参数是________和________。
最大整流电流（额定电流）最高反向工作电压（耐压）5．理想二极管的特点是正向导通时管压降为____，反向截止时反向电流为____。
0V0A6．用万用表测量二极管的正反向电阻时，若正、反向电阻均接近于零，则表明该二极管已____；若正、反向电阻均接近于无穷大，则表明二极管已____。
击穿烧坏7．在晶体管中，I E与I B、I C的关系为_________。
I E=I B+I C8．示波器是电子技术中常用的测量仪器，用于观察被测信号的____及测量被测信号的_________、_________和_________。
波形频率大小相位9．硅晶体管发射结的死区电压约为_____V，锗晶体管发射结的死区电压约为____V。
晶体管处在正常放大状态时，硅管发射结的导通电压约为_____V，锗管发射结的导通电压约为____V。
0.50.20.70.310．某晶体管的U CE不变，基极电流I B =30μA时，集电极电流I C =1. 2mA，则发射极电流I E =____ mA，若基极电流I B增大到50μA时，I C增大到2mA，则发射极电流I E =_____mA，晶体管的电流放大系数β=_____。
1.23mA2.05mA4011．用万用表测量晶体管时，应将万用表置于_____挡，并进行_____。
