基于单片机的LED点阵显示毕业设计(论文)

格式：doc
大小：464.50 KB
文档页数：37

下载文档原格式

/ 37

led点阵毕业设计

led点阵毕业设计LED点阵是一种常见的显示设备，它由许多小型的发光二极管组成，可以用来显示文字、图像和动画。

在现代科技的推动下，LED点阵的应用越来越广泛，尤其在毕业设计中，它成为了许多学生选择的研究方向。

一、LED点阵的原理和结构LED点阵的原理非常简单，它由许多发光二极管按照一定的排列方式组成。

每个发光二极管都有一个正极和一个负极，当正极接通电流时，发光二极管就会发光。

通过控制每个发光二极管的电流，可以实现不同的显示效果。

LED点阵的结构也很简单，一般由多行多列的发光二极管组成。

每行的发光二极管连接在一起，每列的发光二极管也连接在一起。

通过控制每行和每列的电流，可以选择性地点亮或熄灭每个发光二极管，从而实现显示效果。

二、LED点阵在毕业设计中的应用LED点阵在毕业设计中有许多应用，下面我们来介绍一些常见的应用案例。

1. 数字钟LED点阵可以用来制作数字钟，通过控制每个发光二极管的点亮和熄灭，可以显示出当前的时间。

这对于毕业设计来说，既有一定的技术难度，又能够实际应用于生活中，非常具有实用性。

2. 温度显示LED点阵还可以用来制作温度显示器，通过传感器获取当前的温度数值，并将其转化为LED点阵的显示。

这种设计不仅可以展示温度信息，还可以通过不同的颜色和图案来表示不同的温度区间，提高用户体验。

3. 文字信息显示LED点阵最常见的应用就是显示文字信息，比如在公共场所的广告牌、电子显示屏等。

在毕业设计中，可以通过编程控制LED点阵显示不同的文字信息，实现信息的传递和交流。

三、LED点阵毕业设计的挑战和解决方案LED点阵毕业设计虽然有许多应用案例，但也面临着一些挑战。

下面我们来讨论一些常见的挑战和解决方案。

1. 硬件设计LED点阵的硬件设计是一个关键的环节，需要考虑电路的稳定性、功耗和散热等问题。

在毕业设计中，可以通过合理的电路设计和选用高质量的元器件来解决这些问题。

2. 软件编程LED点阵的软件编程也是一个重要的挑战，需要熟悉编程语言和掌握相关的算法。

大学本科毕业设计_点阵LED汉字显示系统的设计(硬件部分)

点阵LED汉字显示系统的设计（硬件部分）摘要LED电子显示屏由于具有所显内容信息量大，外形美观大方，操作方便灵活，制作简单，安装方便，是近年来得到广泛应用的重要信息设备，被广泛应用于各种公共场合，如汽车报站器、广告屏以及公告牌等。

本文介绍了一款以单片机AT89S51为控制器的LED点阵显示屏系统的设计。

考虑到所需元器件的易购性，本设计使用了8×8的点阵发光管模块，组成16×16发光点阵，显示待定的中文、字符以及数字。

由显示驱动模块驱动一个16×16分辨率的LED点阵显示屏的扫描显示。

所选用的AT89S51单片机具有价格低廉程序写入方便的特点使得整个系统方便维护和检修。

除此之外，该系统只占用了单片机少量的I /O口和内存，为系统留下了功能扩展的空间。

关键词LED点阵；16X16点阵；单片机；显示屏；扫描AbstractBecause the LED electron display monitor has the institute content information content to be obviously big, the contour elegant appearance, the ease of operation is flexible, the manufacture is simple, the easy installation, was the recent years obtains the widespread application important information equipment, is widely applied in each kind of public area, like the automobile newspaper stood, the advertisement screen as well as the notice board and so on. This article introduced one section take monolithic integrated circuit AT89S51 as controller's LED lattice display monitor system's design. Considered needs primary device's Yi Gou, this design has used 8×8 lattice photo tube module, composition 16×16 illumination lattice, demonstration undetermined Chinese, character as well as digit. Actuates a 16×16 resolution by the demonstration actuation module the LED lattice display monitor's scanning demonstration. Selects at89S51 monolithic integrated circuit has the low in price procedure to read in the convenience the characteristic to cause the overall system convenience maintenance and the overhaul. In addition, this system has only taken the monolithic integrated circuit few I /O mouth and the memory, has left behind the space which for the system the function expands.Keywords LED dot-matrix; 16X16 dot matrix; singlechip; display; scan目录摘要 (Ⅰ)Abstract (Ⅱ)第1章绪论 (1)1.1课题背景 (1)1.1.1 选题背景 (1)1.1.2 研究现状及发展趋势 (1)1.2 LED显示屏概述 (2)1.2.1 LED发光二极管 (2)1.3 主要设计内容及技术指标 (2)1.3.1 主要设计内容 (2)1.3.2 主要设计指标 (2)第2章硬件电路设计 (3)2.1 电路的工作原理 (3)2.1.1 硬件电路的设计原理 (3)2.1.2 16*16点阵LED显示器汉字显示的工作原理 (4)2.1.3 控制电路的工作原理 (5)2.1.4 单片机电路的工作原理 (5)2.2 LED点阵显示系统的硬件设计 (6)2.2.1 显示控制电路 (6)2.2.2 显示驱动电路 (6)2.2.3 LED点阵显示方式 (7)2.3 LED外围电路 (7)2.3.1 电源电路 (7)2.3.2 复位电路 (8)2.3.3 时钟电路 (9)2.4 16*16LED点阵显示屏硬件电路图 (10)第3章软件电路设计 (12)3.1 软件系统 (12)3.2 程序流程图 (12)3.2.1 主程序流程图 (12)3.2.2 显示程序流程图 (13)3.3 汉字动态编码的具体实现 (14)3.3.1 汉字识别 (14)3.3.2 建立编码字典 (15)3.3.3 提取字模、建立动态字库 (15)3.3.4 编码改写 (16)3.3.5 提取汉字的软件设计及实现 (16)3.4 LED点阵显示屏显示字符原理 (17)3.5 程序清单 (17)第4章结果调试与讨论 (20)4.1 故障分析 (20)4.2 电路的现实误差讨论 (20)结论 (22)致谢 (23)参考文献 (24)附录A (25)附录B (27)第1章绪论1.1 课题背景1.1.1选题背景目前,点阵显示屏已广泛用于银行、酒店、超市、汽车站牌和高速公路等场所的广告宣传和交通提示，正逐步应用于公交汽车内和街道两旁的报栏上。

基于51单片机的led显示屏设计

毕业设计（论文）此毕业设计论文几乎所有内容都是作者原创，已经查重通过，重复率不到5%。

程序部分如有疑问，可以qq联系。

1366715589、电子与信息工程学院二零一四年六月天津工业大学毕业设计（论文）基于单片机的LED显示屏系统设计学生姓名 qq1366715589 院部名称电子与信息工程学院专业电子信息工程指导教师职称天津工业大学毕业设计（论文）任务书院长教研室主任指导教师毕业设计（论文）开题报告表天津工业大学毕业论文进度检查记录本文主要阐述了用51单片机控制单色16*64的LED点阵屏显示的方法，对LED点阵屏如何进行行列信号控制及信号传输中的驱动问题进行了研究，并讨论了单片机控制系统中关键的数据处理以及发送问题。

结果表明采用并行数据输入、串行数据及同步时钟传输的专用电路可大大减少CPU的辅助时间，提高了数据的发送速度。

并给出了通过软件控制点阵屏显示的几种方式，如静态显示，分屏显示以及左移显示，对其软件的算法给出了具体分析。

基于各种算法我们就可以灵活的运用软件实现各种显示，并将其用于商业用途。

关键词:LED点阵屏；单片机；驱动；扫描This article mainly elaborates the method of using MCU-51 to control single color 16*64 LED lattice screen display, and researching how to carry on the ranks signal control and the question of signal actuation with the LED lattice screen, and discusses the essential data processing and the transmission question in the monolithic integrated circuit control system. The result indicates that CPU non-cutting time can be reduced greatly by using the allocated-use circuit with parallel data input, serial data and synchronism clock transmission, which has raised the data transmitting speed. This system has given several ways to control lattice screen display via software such as the static state display, divided screen display and left shift display, which has given the concrete analysis of software's algorithm. We can realize all kinds of display nimbly by using software based on each algorithm, and use it in the commercial trade .Key words:LED lattice screen；One-chip computer；Drive；Scan天津工业大学本科毕业论文目录第一章绪论 (1)1.1课题的背景和意义 (1)1.2 相关技术发展现状 (2)1.2.1 LED显示屏发展的简要回顾 (2)1.2.2 我国LED显示屏的发展现状 (3)1.2.3 LED显示屏的发展趋势 (4)第二章系统总体设计 (6)2.1需求分析 (6)2.2系统组成及功能描述 (6)2.3系统的功能描述 (7)2.4系统的工作过程 (7)第三章基于51单片机的LED显示屏系统设计 (8)3.1硬件系统总体设计 (8)3.1.1 STC90C51的硬件结构 (8)3.1.2 STC90C51主要性能参数 (9)3.1.4 STC90C51单片机适用领域 (10)3.2 单片机STC90C51电路及外围电路 (10)3.4 LED显示屏扫描电路设计 (13)3.4.1 LED点阵屏内部结构及显示原理 (13)3.4.2 列扫描电路设计 (15)3.4.3 行驱动扫描电路设计 (16)第四章软件设计 (17)4.1系统软件设计思路 (17)4.2显示驱动程序 (17)4.3上移程序设计 (18)第五章系统调试与实验 (21)5.1实验平台 (21)5.2软件平台 (23)5.2.1 字模提取 (24)5.3实验方案 (25)5.3.1主控部分测试 (25)5.3.2 led显示部分测试 (25)结论 (27)参考文献 (28)附录 (29)谢辞 (55)第一章绪论1.1课题的背景和意义随着我国社会经济文化等的不断发展，民众的消费标准也在发生着不断的变化,户外灯箱广告更是扮演着越来越重要的宣传角色，在车站、商场、学校单位等场合都会见到霓虹灯之类的广告。

LED点阵显示系统设计毕业设计论文优秀论文附文献综述

摘要伴随当今高度发展的信息时代，涉及半导体技术光电器件、电子电路、集成电路、信息图像处理、信息传输、计算机网络以及电子产品制造和电子产品安装工程等相关技术的LED显示屏在信息领域显得尤为活跃，在各行业的应用及普及方面也取得了长足的进步。

从LED材料的不断更新，灰度控制技术的发展，真彩色图像的展现；到驱动电路的灵活、高效，控制系统技术的提高无不体现了LED行业技术的飞跃发展。

另外，随着计算机网络技术的发展，LED显示屏在网络环境下的使用情况越来越多，在多媒体、多种显示设备组成的信息显示系统中，采用智能化网络控制，联网控制多屏技术也在实际中得到应用。

现存显示屏的控制系统包括了输入接口电路、信号的控制、转换和数字化处理电路、输出接口电路等，涉及的具体技术很多，其中为关注并研究开发和应用的关键技术包括：串行传输与并行传输、动态扫描与静态锁存、输入接口技术、自动检测、远程控制技术等。

本文以4个8×8点阵显示器为例，单片机AT89C52作为控制器，探讨简单的汉字、数字显示技术。

硬件模块设计方面，主控制系统采用单片机控制方式，实现点阵 LED显示屏的驱动及信息的保存与显示。

具体包括：（1）LED显示点阵：主要由LED、固定板及其电路构成。

通过单片机的控制驱动电路，采用扫描方式进行显示时，每行有一个行驱动器，各行的同名列共用一个列驱动器，由行译码器给出的列选通信号，从第一列开始，按顺序依次对个行进行扫描，实现LED的发光功能。

（2）主控制系统：采用AT89C52单片机控制整个硬件模块的工作，系统可以和PC 机进行通信，实现数据刷新。

综上所述，基于系统的分析设计方案以及硬件设备的支持，对整个系统做了深入浅出的分析，本文以8×8LED点阵显示器为例，采用ATMEL公司的高性能8位单片机，探讨简单的汉字、数字显示技术，并为大型系统的研发和生产提供思路。

关键词：LED点阵显示器；单片机AT89C52； 74LS154 4-16线译码器； MAX232电平转换芯片；铁电存储器FM24C16ABSTRACTWith the high development of communication in our society,LED large screen include so many kinds of technique such as semiconductor technology, electrocircuit, integrate circuit,image manipulation, information transfers, computer network and electronic manufacture technology and engineering has become more and more active in the information field, and also make a great progress with application and populaziration in every walk of life.From the development of the material of LED, the technique of ash-degree control, the clearly multicolor image’s displaying to the active and high efficient drive electrocircuit, also the improving skill of control system are all incarnate the great progress of the LED-industry. In addition , with the development of network LED large screen is more and more in used ,intelligentize net control and net-join control technology are also bu used in practice under the multimedia and information display system composed with multi-device environment. Taking four 8 ×8 LED matrix with the controller of single-chip minicomputer AT89C52 as an example, we discuss the display technology of Chinese character, number.The hardware-model is under the single-chip’s control, achieve saving the information and driving the LED. Including :1.Led-field-array display: it is consist of LED, fixation and driving electrocircuit. At last through the control of single-chip accomplish the word and picture display.2. Center control system: under transfer data to the hardware system SMC, The system may carry on the communication with PC machine, realizes the data revolution. Information preservation in poss ferroelectric random access memory FM24C16 According to the analysis and design of the system, arithmetic, program and support of hardware device. This article take 8×8 the LED matrix as an example, uses ATMEL Corporation the high performance 8 monolithic integrated circuits, discusses the simple Chinese character, the digital demonstration technology, and provides the mentality for the large-scale system research and development and the production.Key words:LEDmatrix; Single-chip microcomputerAT89C52; 4-Line to 16-Line Decoder/Demultiplexer; Poss ferroelectric random access memory FM24C16；MAX232 level transformation chip目录绪论 (1)1.1 LED显示屏的研究背景及意义 (1)1.2 LED显示屏的技术现状及发展趋势 (2)1.3 论文主要研究内容及要考虑问题 (4)2．直流电源设计介绍 (5)2.1 桥式整流电路 (6)2.2 滤波电路 (6)2.3 三端集成稳压器 (7)3． PC机与单片机串口通信接口设 (8)3.1 串行通信接口标准RS－232C (8)3.2 RS-232C与TTL\COMS逻辑电平的比较和转换 (9)3.3 MAX232电平转换芯片 (9)3.4 PC机与单片机的串行通信接电路 (10)4． LED显示屏结构功能介绍 (11)4.1 屏体部分结构与功能 (11)4.2 控制器结构与功能 (12)4.2.1 单片机功能电路 (12)4.2.2 驱动电路 (13)5．硬件模块的设计与实现 (14)5.1 总体设计 (14)5.2 主要元件介绍 (15)5.2.1 单片AT89C52 (15)5.2.2 8*8点阵显示器 (17)5.2.3 4线-16线译玛器74LS154 (24)5.2.4 大功率2SC8050NPN三极管 (28)5.2.5 大功率2SC8550PNP三极管 (31)5.2.6 铁电存储器FM24C16及其应用 (31)5.3 LED点阵显示系统的硬件设计 (34)5.3.1 单片机的晶阵电路 (34)5.3.2 单片机的复位电路 (35)5.3.3 AT89C52的最小应用系统 (36)5.3.4 显示器及接口设计 (37)5.3.5 驱动电路的原理与设计 (38)总结与展望致谢参考文献附录绪论LED显示屏是八十年代后期在全球迅速发展起来的新型信息显示媒体，是集微电子技术、光电子技术、计算机技术、信息处理技术于一体的大型显示系统。

16x32点阵LED显示屏毕业设计

16X32点阵显示屏毕业论文学院名称：物理与电子工程学院专业名称：电子信息工程技术年级班别：10级电子*名：***指导教师：***2014年5月摘要本设计是一16×32点阵LED电子显示屏的设计。

整机以单片机AT89C51为核心，介绍了以它为控制系统的LED点阵电子显示屏的动态设计和开发过程。

全屏能显示2个汉字，采用8块8×8点阵LED显示模块来组成16×32点阵显示模式。

显示采用动态显示，使得图形或文字能够实现静止、移入移出等多种显示方式。

文中介绍了LED点阵显示的硬件设计思路、硬件电路各个部分的功能及原理、相应软件的程序设计，以及使用说明等。

单片机控制系统程序采用单片机C语言进行编辑，通过编程控制各显示点对应LED 阳极和阴极端的电平，就可以有效的控制各显示点的亮灭。

所显示字符的点阵数据可以自行编写，也可从标准字库中提取。

LED显示以其组构方式灵活、显示稳定、功耗低、寿命长、技术成熟、成本低廉等特点在车站、证券所、运动场馆、交通干道及各种室内/外显示场合的信息发布，公益宣传，环境参数实时，重大活动倒计时等等得到广泛的应用。

关键词：AT89C51单片机；LED；点阵显示；C语言。

AbstractThe paper deals with a 16 ×32 dot matrix LED electronic display design.Complete machine 40 foot monolithic integrated circuit AT89C51 which produces by American ATMEL Corporation is a core, introduced take it as the control system LED lattice electron display monitor dynamic design and the performance history.Controls good driver 74HC154 and four row driver 74HC595 through this chip actuates the display monitor demonstration.This electronic display monitor may demonstrate each kind of language or the monochrome picture, the entire screen can demonstrate 2 Chinese characters, use 8 8×8 lattice LED demonstration module to compose 16×32the lattice demonstration pattern.The demonstration uses the dynamic demonstration, causes the graph or the writing can realize static, moves in the emigration and so on many kinds of display mode.In the article in detail introduced the LED lattice demonstration hardware design mentality, hardware electric circuit each part of function and the principle, the corresponding software programming, as well as operating instructions and so on.SCM control system using microcontroller C language program for editing, the corresponding LED anode and cathode terminal programmed to control the level of each display point, you can effectively control each display point of light off. The dot matrix display data characters can prepare themselves (ie direct dot drawing), can also be extracted from the standard font.LED display with its flexible fabric, show stable, low power consumption, long service life, mature technology, low cost, etc in the station, securities, sports venues, the traffic trunk road, and various kinds of indoor/outdoor display of information release, public welfare propaganda, environmental parameters in real-time, major events countdown, etc widely used.The practice has proved that the system displays error is small, stable performance, reasonable structure, strong expansion capability.Keywords:AT89C51 monolithic integrated circuit; LED; Lattice demonstration; Dynamic demonstration; C language.目录第1章绪论 (1)1.1设计课题背景及意义 (1)1.2设计的主要内容 (2)第2章设计框图及介绍 (3)第3章硬件设计 (4)3.1电源电路 (4)3.2复位电路 (4)3.3单片机应用系统 (5)3.4LED点阵屏的设计 (5)3.4.1 LED点阵显示模块的扫描 (5)3.4.2列驱动电路 (8)3.4.2行驱动电路 (9)第4章软件设计 (9)第5章仿真与调试 (11)第6章总结与展望 (12)谢辞 (13)参考文献 (14)附录 (15)程序代码 (15)第1章绪论1.1设计课题背景及意义现代LED的发展很快，很多研究领域得到广泛的应用，很多相关的知识已经远远超出我们在校学生的能力范围，所以在此只是简单的研究一下用单片机驱动的LED显示移动的汉字。

LED点阵显示屏设计

毕业设计（论文）报告题目LED点阵显示屏设计系别专业微电子技术（液晶显示技术与应用）班级学生XX学号指导教师2010年4 月LED点阵显示屏设计摘要：本文研究了基于AT89C51单片机8×8 LED汉字滚动显示屏的设计并运用Proteus软件的仿真和实现。

主要介绍了LED汉字显示屏的硬件电路设计、汇编程序设计与调试、Proteus软件仿真和实物制作等方面的内容，本显示屏的设计具有体积小、硬件少、电路结构简单及容易实现等优点。

能帮助广大电子爱好者了解汉字的点阵显示原理，认识单片机的基本结构、工作原理及应用方法，并提高单片机知识技术的运用能力。

关键词：单片机、LED、点阵、Proteus仿真LED Dot Ｍatrix Display Design Summary：This paper, based on AT89C51 microcontroller 8 ×8 LED scrolling display character design and the use of software in the simulation and realization of Proteus. Introduces the character LED display hardware design, assembly programming and debugging, Proteus software simulation and other aspects of physical production, the design of the screen is small, less hardware, the circuit structure is simple and easy to implement. Can help the fans understand the character of the lattice electronic display principle, understanding the basic structure of SCM, working principle and application methods,And improve the ability to use knowledge and technology MCU.Keywords: SCM 、LED 、Lattice、Proteus 、Simulation目录前言1第一章概述21.1 单片机概述21.2 单片机特点31.3 汇编语言及其优点31.4 LED点阵数码显示屏概述41.4.1 LED的简介41.4.2 点阵的概述41.5 LED点阵数码显示屏的前景和发展5第二章硬件介绍72.1 AT89C51单片机简介72.1.1主要特性72.1.2 管脚说明82.2 汉字的点阵显示原理及字库代码获取方法92.3 8×8 LED点阵介绍10第三章电路设计123.1 硬件电路组成及工作原理123.2 时钟电路133.3 复位电路143.4 列扫描驱动电路14第四章程序设计154.1 在Keil环境中程序设计154.1.1 程序清单164.2 基于PROTEUS的电路仿真174.3 用PROTEUS 绘制原理图184.4 PROTEUS 对单片机内核的仿真19第五章 LED汉字显示屏实例制作205.1元器件选择205.2 制作PCB板215.3 电路装配与调试21谢辞22参考文献23前言LED点阵显示屏是集微电子技术、计算机技术、信息处理技术于一体的大型显示屏系统。

基于单片机的1616点阵滚动显示的设计

2.2 16*16点阵组成及显示原理
所谓16*16点阵，就是行列各为16个长度的点阵，现实中我们可以通过4个8*8点阵进行拼凑来实现一个16*16的点阵。
如图，16*16点阵由U6,U7,U8,U9四个单点阵组成，所有的行（X0-X7）都通过排阻接到单片机的P0口上，所有的列（Y00-Y07、Y10Y17、Y20-Y27、Y30-Y37）接到不同的 74ls138(U2，U3，U4，U5)上，U2控制U6， U3控制U7，U4控制U8,U5控制U9。
2.1 单个点阵显示基本原理
单个点阵接线图：
观察二极管正负极，我们可以很容易发现，如果赋予P0=0xff； P2=0x00；那么所有的发光二极管将被点亮，从而点阵就可以实现全亮。类似的，如果需要实现某一列或者某一行全亮，也可以进行类似的赋值。比如，我们要实现第一列全亮，第一列全亮就要求P20=0;其他为1，则代码为P0=0xff；P2=0xfe
淮北师范大学2010届学士毕业论文
谢谢！
offset=0; n=0; } }
4.软件仿真结果
4.1 点阵显示字符的PROTEUS仿真结果
图1 点阵显示“欢” 字
图2 点阵显示“迎”字
图3 点阵显示“您”字
图4 点阵显示在两个字之间
结论
本次设计的基于单片机的16*16点阵的滚动显示经测试仿真结果良好，能清楚的看到字符的滚动显示，画面比较稳定，流畅。有时会出现字符显示不完整的现象，我认为这是程序在时间的控制上做的不够好。但程序思想还是很正确的，学生可以很容易就读懂程序，电路也很容易就看明白了。
2.2.1 16*16点阵显示原理
显示原理：这里需要先把代码写入U6，短暂延时后写入 U7，直到U9。时间段控制合理的话，我们就可以看到显示屏上将显示稳定的字符。所谓滚动显示，即字符是从屏幕右端慢慢往左边移动，像是一个拉幕的效果，那么滚动显示在程序上如何实现呢？这里我们就要用到单片机的定时中断，中断一次，字符往左移动一次，如此循环，即实现了字符的滚动显示。

（完整版）16×16点阵LED电子显示屏的设计_毕业论文

16×16点阵LED电子显示屏的设计摘要LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成. LED点阵显示屏可以显示数字或符号, 通常用来显示时间、速度、系统状态等。

本设计是1616××16点阵LED电子显示屏的设计。

整机以美国ATMEL公司生产的40脚单片机AT89C51为核心，介绍了以它为控制系统的LED点阵电子显示屏的动态设计和开发过程。

通过该芯片控制一个行驱动器74LS154和两个列驱动器74L373来驱动显示屏显示。

该电子显示屏可以显示各种文字或单色图像，采用4块8 x 8点阵LED显示模块来组成一个16x16点阵显示模式。

显示采用动态显示，使得图形或文字能够实现静止、移入移出等多种显示方式。

文中详细介绍了LED点阵显示的硬件设计思路、硬件电路各个部分的功能及原理、相应软件的程序设计，以及使用说明等。

关键词：AT89C51单片机 LED 点阵显示动态显示AbstractAs a popular display device component, LED dot-matrix display board consists of several independent LED (Light Emitting Diode).The LED dot-matrix display board can display the number or sign,and it is usually used to show time, speed, the state of system etc.This design is 1 16 ×16 lattice LED electron display monitor design.The whole equipment is with the 40-pin AT89C51 MCU (Micro Controller Unit) produced by the American ATMEL company at thecore, introduced take it as the control system LED lattice electron display monitor dynamic design and the development process. Controls good driver 74LS154 an two row driver 74L373 through thischip actuates the display monitor demonstration. The electronic screen can show all kinds of written or monochrome images, one full screen display Chinese characters, four pieces of 8 x 8 dot-matrix LEDdisplay modules to form the 16x16 dot matrix display mode. Show dynamic show that makes static graphic or text can be achieved, shifted out of various formats. This paper describes the of the LEDdot matrix display, and the principle function of the various parts ofthe circuit, the corresponding software program design and the use of some such. Key words: AT89C51 Micro Controller U nitUnit； LED； LatticeDisplay；Dynamic Display目录第1章绪论1.1 选题背景LED显示屏是八十年代后期在全球迅速发展起来的新型信息显示媒体，显示屏由几万……几十万个半导体发光二极管像素点均匀排列组成。

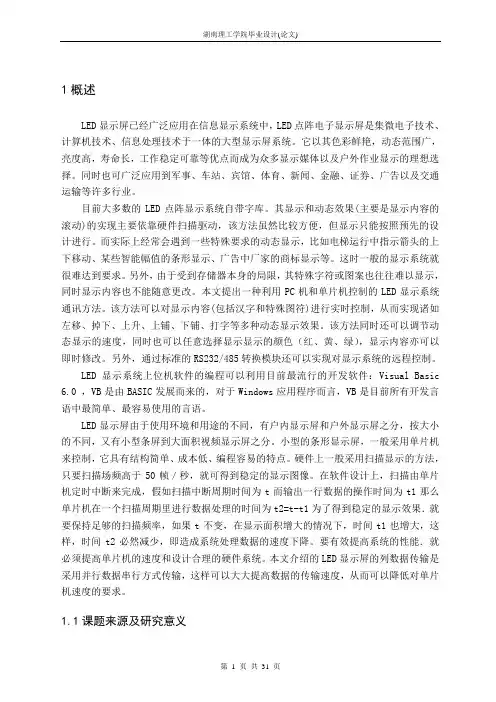

毕业设计44基于单片机的LED点阵的设计方法

1概述LED显示屏已经广泛应用在信息显示系统中，LED点阵电子显示屏是集微电子技术、计算机技术、信息处理技术于一体的大型显示屏系统。

它以其色彩鲜艳，动态范围广，亮度高，寿命长，工作稳定可靠等优点而成为众多显示媒体以及户外作业显示的理想选择。

同时也可广泛应用到军事、车站、宾馆、体育、新闻、金融、证券、广告以及交通运输等许多行业。

目前大多数的LED点阵显示系统自带字库。

其显示和动态效果(主要是显示内容的滚动)的实现主要依靠硬件扫描驱动，该方法虽然比较方便，但显示只能按照预先的设计进行。

而实际上经常会遇到一些特殊要求的动态显示，比如电梯运行中指示箭头的上下移动、某些智能幅值的条形显示、广告中厂家的商标显示等。

这时一般的显示系统就很难达到要求。

另外，由于受到存储器本身的局限，其特殊字符或图案也往往难以显示，同时显示内容也不能随意更改。

本文提出一种利用PC机和单片机控制的LED显示系统通讯方法。

该方法可以对显示内容(包括汉字和特殊图符)进行实时控制，从而实现诸如左移、掉下、上升、上铺、下铺、打字等多种动态显示效果。

该方法同时还可以调节动态显示的速度，同时也可以任意选择显示显示的颜色（红、黄、绿），显示内容亦可以即时修改。

另外，通过标准的RS232/485转换模块还可以实现对显示系统的远程控制。

LED显示系统上位机软件的编程可以利用目前最流行的开发软件：Visual Basic 6.0 ，VB是由BASIC发展而来的，对于Windows应用程序而言，VB是目前所有开发言语中最简单、最容易使用的言语。

LED显示屏由于使用环境和用途的不同，有户内显示屏和户外显示屏之分，按大小的不同，又有小型条屏到大面积视频显示屏之分。

小型的条形显示屏，一般采用单片机来控制，它具有结构简单、成本低、编程容易的特点。

硬件上一般采用扫描显示的方法，只要扫描场频高于50帧／秒，就可得到稳定的显示图像。

在软件设计上，扫描由单片机定时中断来完成，假如扫描中断周期时间为t而输出一行数据的操作时间为t1那么单片机在一个扫描周期里进行数据处理的时间为t2=t-t1为了得到稳定的显示效果．就要保持足够的扫描频率，如果t不变，在显示面积增大的情况下，时间t1也增大，这样，时间t2必然减少，即造成系统处理数据的速度下降。

电子信息科学与技术毕业论文_基于单片机的LED显示系统控制设计

河南农业大学华豫学院2010毕业论文基于单片机的LED显示系统控制设计学生：学号：专业：电子信息科学与技术班级：指导教师：2014年1月份摘要由于单片机技术的不断发展和高亮度LED发光管的出现使得大屏幕高亮度LED电子广告屏成为可能，与传统的霓虹灯广告在显示效果以及可修改性上都有着无法比拟的优势，而且单片机的日益平民化以及LED技术的不断创新，使得高亮度高清晰的LED点阵广告牌与传统霓虹灯广告牌的成本日益接近。

另外，SMT技术的飞速发展，开关电源的大规模使用，使其无论在体积上还是在可靠性上都比传统的霓虹灯广告有明显的优势，为其在特殊领域的应用奠定了基础。

为了能简单的实现基于单片机的LED显示系统控制，我们将设计一个室内用32*64点阵LED单色图文显示屏，它能在目测条件下LED显示屏各点亮度均匀，充足，可显示图形和文字，显示图形或文字稳定、清晰无串扰；图形或文字显示有静止和移入移出等显示方式。

(摘要是论文内容的简要陈述，是一篇具有独立性和完整性的短文。

摘要应包括本设计（论文）的成果及其理论与实际意义。

摘要中不宜使用公式、图表，不标注引用文献编号。

避免将摘要写成目录式的内容介绍。

设计（论文）摘要不超过300字。

)关键词：单片机；LED显示屏点阵；网络；套接字（关键词：4－8个）(关键词是供检索用的主题词条，应采用能覆盖论文主要内容的通用技术词条（参照相应的技术术语标准）。

中文摘要在前，对应的英文摘要在后另页书写。

) 注：专科学生不写英文摘要和文献综述。

ABSTRACTText text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text textKey words: Distributed system；Event-driven；Network；Socket目录ABSTRACT .......................................................... I I 第1章引言.. (1)1.1 标题 (1)1.1.1 标题 (1)1.2 标题 (3)第2章设计任务及要求 (5)2.1 设计题目 (5)2.1.1 标题 (5)2.2 设计要求与目的 (5)实现LED点阵屏核心功能即汉字、数字、字母的多样化显示； (5)2.3 设计任务 (5)设计系统硬件； (5)设计系统软件； (5)编写设计说明书。

16乘16点阵LED电子显示屏的设计

邢台职业技术学校Xingtai Polytechnic Institute 毕业设计（论文）题目16×16点阵LED电子显示屏的设计班级应电081姓名杨艳德指导教师唐俊英16×16点阵LED电子显示屏的设计目录摘要 (3)关键词 (3)前言 (4)1.背景介绍 (5)1.1 LED及LED显示屏 (5)1.2 MCS-51系列单片机简介 (6)1.2.1 MCS-51系列单片机及其特点 (6)1.2.2 单片机的发展历史简介 (6)3.功能要求 (7)4.方案实现 (7)4.1 系统硬件电路的设计 (8)4.1.1单片机系统及外围电路 (9)4.1.2列驱动电路 (9)4.2.系统程序的设计 (11)4.2.1显示驱动程序 (11)4.2.2系统主程序 (12)5性能分析 (19)5.1 性能分析 (19)总结 (20)摘要LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成. LED点阵显示屏可以显示数字或符号, 通常用来显示时间、速度、系统状态等。

文章给出了一种基于MCS-51单片机的16×16 点阵LED显示屏的设计方案。

包括系统具体的硬件设计方案,软件流程图和部分汇编语言程序等方面。

在负载范围内, 只需通过简单的级联就可以对显示屏进行扩展,是一种成本低廉的图文显示方案。

关键词：MCS-51；LED；单片机前言LED显示屏显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。

在实际应用中的显示屏由于成本和可靠性的因素常采用一种称为动态扫描的显示方法。

本文设计的是一个室内用16ｘ16的点阵LED图文显示屏，图形或文字显示有静止、移入移出等显示方式。

LED显示屏分为数码显示屏、图文显示屏和视频显示屏，均由LED矩阵块组成。

LED数码显示屏的显示器件为7段码数码管，适于制作时钟屏、利率屏等，显示数字的电子显示屏。

基于单片机的LED点阵显示系统的设计

单位代码： 005分类号： TN873 本科毕业论文（设计）题目：基于单片机的LED点阵显示系统的设计专业：电子信息工程姓名：学号：指导教师：职称：讲师毕业时间：二零一三年六月基于单片机的LED点阵显示系统的设计摘要:本文是一款以单片机STC89C51为控制器的LED点阵显示屏系统的设计。

该系统选用四块8×8点阵模块构建一个16×16的LED点阵屏，可实现中英文字符的显示及其动态特效显示。

选定STC89C51单片机为核心控制器件，74LS164为译码电路，三极管8550和74HC595做行和列驱动。

STC89C51单片机处理控制命令以及显示代码，将显示内容通过I/O口串行输出并且控制译码电路完成串并转换并行输出，最后由显示驱动电路模块驱动LED点阵显示屏的扫描显示。

由于制作简单，电子显示屏安装方便，成本低，广泛用于各种公共场所，如车站，广告画面和公告栏等。

LED点阵电子显示屏，其功能有固定汉字、字母、数字的显示；平行左移、平行右移、上移、下移；固定内容的循环显示；显示屏的亮度调节等等。

关键词：STC89C51；74HC595；74LS164；16*16点阵；LEDSystem design of LED dot matrix display based on MCUAbstract:This is a LED dot matrix display system controller based on the single chip STC89C51 design. This system adopts four pieces of 8 x 8 dot matrix module to construct a 16 x 16 LED dot matrix display screen, and can realize the dynamic effects of English characters of the show. The selected STC89C51 microcontroller as the core control device, 74LS164 as the decoding circuit, a triode 8550 and 74HC595 as the row and column driver. STC89C51 single-chip processing of control commands and displays the code, will display the content through I/O serial output and control decoding circuit to complete string conversion and parallel output, and finally by the display driving circuit module driver LED dot matrix display scanning display. Because of the simple, electronic display screen, convenient installation, low cost, widely used in various public places, such as the station, the advertisement picture and bulletin. LED dot matrix display, its function is fixed Chinese characters, letters, digital display; parallel shift left, right, up, down parallel; fixed content display; the display brightness adjustment etc..Key words:STC89C51;74HC595;74LS164;16*16dot array;LED目录1. 引言 (1)2. 方案选择 (1)2.1 系统硬件方案 (1)2.1.1 通信系统 (2)2.1.2 硬件设计方案 (2)2.2 系统软件方案 (2)3. 硬件整体设计概述及功能分析 (3)3.1 控制单元设计 (3)3.1.1 控制系统设计 (4)3.2 串并转换器74LS164 (4)3.3 驱动电路设计 (5)3.3.1 行驱动电路设计 (5)3.3.2 列驱动电路设计 (5)3.4 通信系统硬件设计 (6)3.5 电源设计 (7)4. 系统软件设计 (7)4.1 程序设计 (7)4.2 显示程序的设计 (8)4.2.1 点阵数据表达方式 (8)4.2.2 显示程序的流程图 (8)5. 系统调试 (9)5.1 硬件调试 (9)5.2 软件调试 (9)6. 结束语 (10)参考文献 (11)谢辞 (12)附录1程序清单 (13)附录2系统原理图 (18)附录3实物图 (20)1. 引言LED显示屏是八十年代后期在全球快速发展起来的新型信息显示媒体，显示屏由几万到几十万个半导体发光二极管像素点均匀排列而组成。

单片机专业毕业设计论文_单片机控制LED点阵显示器

毕业设计单片机控制LED点阵显示器Controlled LED dot matrix display摘要随着社会日益快速的发展，目前人们的生活节奏也越来越快。

汉字LED电子显示屏越来越受到人们的重视。

显示是电子领域中不可缺少的一部分。

LED电子显示屏是新型信息显示媒体，集电子技术、光电子技术、计算机技术、信息处理技术于一体，以其色彩鲜艳，使用范围广，亮度高，寿命长，工作稳定可靠等优点，广泛应用于商业广告、体育场馆、港口机场、客运站、高速公路、新闻发布、证券交易等方面。

led显示屏利用发光二极管构成的点阵模块或像素单元组成大面积显示屏幕，以环境适应能力强、性能价格比高、使用成本低等特点，在短短的十来年中，迅速成为平板显示领域的主流产品，也是目前国际上比较先进的显示媒体之一。

本文叙述了单片机AT89S52在32×16点阵智能汉字显示屏的应用（主要的功能、硬件的组成和软件的设计）。

该系统的功能是通过对单片机的编程控制其P1口和P3口进行串行输出，然后通过正向驱动器将输出的信号进行放大，再利用二极管的单向导电性使其导通（亮）或者是截止（灭）。

整个系统结构紧凑、简单可靠、操作灵活、可扩展性强、功能强、性能价格比高，较好地满足了现代生活，生产和科研的需要。

关键词:LED显示屏；单片机AT89S52；驱动器74ALS245ABSRACTWith the fast development of the society ,the live rhythm of people is more and more quick at present ，LED character electronics screen is ardently loved by people. Display shows the electronic indispensable part of the file. Serial output LED electronic display is a new information display media, set electronic technology, photonics technology, computer technology, information processing technology, and its colorful, using a wide range of high brightness, long life, stable and reliable, widely used in commercial advertising, stadiums, ports or airports, bus terminal, highway, press releases, securities trading and so on. Led display using light emitting diode dot matrix modules consisting of a large area or pixel display modules, adaptable to the environment, high cost performance, using low cost, in just 10 coming in, quickly becoming the area of flat panel display mainstream products, is currently the intemational media, one of the more advanced display.This thesis described the intelligence Chinese characters for machine AT89S52 constituting of applied single slice to show to hold the constituting of main function, hardware with the software's design. The function of that system passes to plait machine of single slice the procedure as to it's the p1, p3 proceeds to serial output, then pass move the octal bus transceiver to proceeds the output's signal to enlarge, and make use of the diode again single to close or to electrical conductivity. It is strong that it is reliable, operates flexibility, function that the whole systematic structure is compact, simple and the ratio of performance to price is high, which have satisfied modern agricultural production and need of scientific research better.Key Words: LED character electronics screen；one-chip computer AT89S52；octal bus transceiver 74ALS245目录1引言 (1)2单片机简介 (2)2.1单片机的发展历史及其分类 (2)2.2单片机的结构特点 (4)2.3MCS-52单片机芯片内部逻辑结构 (4)3硬件系统设计 (5)3.1将要实现的功能要求 (5)3.2方案论证 (6)3.3系统硬件电路的设计 (7)3.4主要芯片介绍 (8)3.4.1 正向驱动器74LS245及其应用 (8)3.4.2 4-16线译码器 (10)3.4.3 32×16LED点阵显示屏 (11)3.4.4 系统核心单片机部分—AT89S52 (12)4软件设计 (19)4.1刷新频率的计算及驱动程序流程图 (19)4.2系统主程序流程图 (20)5调试及性能分析 (21)结论 (23)参考文献 (24)附录1：原理图 (25)附录2：程序源代码 (26)附录3：单片机控制板PCB图 (35)附录4：英文资料及中文翻译 (36)致谢 (45)。

基于单片机的16×16LED点阵显示屏设计

编号毕业设计（论文）题目基于单片机的16×16LED点阵显示屏设计二级学院电子信息与自动化学院专业测控技术与仪器班级测控一班学生姓名丁徽徽学号 ***********指导教师米曾真职称副教授时间 2015年6月6日目录摘要 (I)Abstract (II)第一章绪论 (1)1.1 单片机的发展阶段 (1)1.2 单片机的发展趋势 (1)1.3 单片机的特点 (3)1.4 LED简介 (4)1.5 LED的特点 (5)第二章功能要求及方案论证 (6)2.1 功能要求 (6)2.2 显示模块方案论证 (6)第三章系统电路的硬件设计 (9)3.1 设计框图 (9)3.2 单片机的选择 (9)3.3 AT89C51芯片简介 (10)3.4 系统硬件电路的设计 (13)第四章系统的程序设计 (22)4.1程序的编写过程 (22)4.2 程序设计流程图 (24)第五章软件调试及硬件制作 (25)5.1 软件调试及仿真 (25)5.2 硬件制作 (28)结束语 (29)致谢 (30)附录 (37)附录A：16*16点阵显示屏设计程序 (37)附录B：proteus ISIS 软件仿真图 (48)附录C：供电以后16*16点阵实物效果图 (49)附录D：元器件清单列表 (50)摘要本设计是基于单片机AT89C51为核心的由4个8×8的点阵显示屏形成的16×16点阵显示屏设计。

系统的介绍了由AT89C51为控制系统的点阵显示屏动态设计过程。

通过该芯片AT89C51控制一个行驱动器4-16线74HC154译码器和两个列驱动器74HC595级联成串行输入并行输出的移位寄存器来驱动显示屏，该显示屏能显示汉子、字符和图形等。

通过按键控制汉字的滚动切换，能实现汉字的移入移出滚动显示。

文中介绍了led点阵显示屏的设计思路，软件程序编写的过程、调试仿真以及硬件电路的各个部分电路的功能原理等。

单片机控制的系统程序采用的是C语言编写，通过行驱动电路和列驱动电路控制相应led阳极和阴极的电平，就可以有效的控led的亮和灭，所显示的点阵数据可以软件PCtolCD2002标准字库中提取代码。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

毕业设计（论文）题目基于单片机的LED点阵显示毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

3.附件包括：任务书、开题报告、外文译文、译文原文（复印件）。

4.文字、图表要求：1）文字通顺，语言流畅，书写字迹工整，打印字体及大小符合要求，无错别字，不准请他人代写2）工程设计类题目的图纸，要求部分用尺规绘制，部分用计算机绘制，所有图纸应符合国家技术标准规范。

图表整洁，布局合理，文字注释必须使用工程字书写，不准用徒手画3）毕业论文须用A4单面打印，论文50页以上的双面打印4）图表应绘制于无格子的页面上5）软件工程类课题应有程序清单，并提供电子文档5.装订顺序1）设计（论文）2）附件：按照任务书、开题报告、外文译文、译文原文（复印件）次序装订教研室（或答辩小组）及教学系意见摘要LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成. LED点阵显示屏可以显示数字或符号或汉字, 通常用来显示时间、速度、系统状态等。

本设计是基于51单片机设计一款能够显示汉字。

有多种变化的16*16LED电子显示屏。

该设计应具有按键选择变化动态显示模式等功能。

关键词： 51单片机 LED 点阵显示动态显示AbstractAs a popular display device component, LED dot-matrix display board consists of several independent LED (Light Emitting Diode). The LED dot-matrix display board can display the number or sign, and it is usually used to show time, speed, the state of system etc.The design is based on 51 single-chip design a display Chinese characters. There are a variety of changes in the 16 * the 16LED electronic display. The design should have a button to select the dynamics of display modes and other functions.Key words: 51 Micro Controller Unit；LED；LatticeDisplay；DynamicDisplay目□录摘要 (2)ABSTRACT (1)一、绪论 (2)1.1LED点阵显示屏概述 (2)1.2LED显示屏控制技术状况 (2)1.2.1 串行传输与并行传输技术 (2)1.2.2 动态扫描与静态锁存技术 (3)1.2.3 自动检测及远程控制技术 (3)1.3LED显示屏动态显示原理 (3)1.4本设计任务 (4)二、总体方案论证与设计 (5)2.1LED驱动模块 (5)2.2数据存储模块 (5)2.3总体硬件组成框图 (6)2.4设计论证 (6)三、系统硬件设计 (7)3.1LED驱动模块的硬件设计 (7)3.1.1 芯片介绍 (8)3.1.2 驱动电路的设计 (8)3.2数据存储电路设计 (9)3.3PC机通信模块的设计 (10)四、系统的软件设计 (11)4.1主程序设计 (11)4.2驱动显示子程序设计 (12)4.3源程序 (13)五、系统调试与测试结果分析 (17)5.1使用的仪器仪表 (17)5.2系统调试 (17)5.2.1硬件调试 (17)5.2.2软件调试 (17)5.2.3硬件软件联调 (17)5.3测试结果 (17)六、PROTEUS仿真 (17)结论 (19)致谢 (19)参考文献 (20)一、绪论LED显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。

它具有发光效率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点。

并广泛的应用于公交汽车，码头，商店，学校和银行等公共场合的信息发布和广告宣传。

LED显示屏经历了从单色，双色图文显示屏到现在的全彩色视频显示屏的发展过程，自20世纪八十年代开始，LED显示屏的应用领域已经遍布交通、电信、教育、证券、广告宣传等各方面。

1.1 LED点阵显示屏概述LED点阵显示屏的构成型式有多种，其中典型的有两种。

一种把所需展示的广告信息烧写固化到EPROM芯片内，能进行固定内容的多幅汉字显示，称为单显示型；另一种在机内设置了字库、程序库，具有程序编制能力，能进行内容可变的多幅汉字显示，称可编程序型。

目前，国内的LED点阵显示屏大部分是单显示型，其显示的内容相对较少，显示花样较单一。

一般在产品出厂时，显示内容就已写入显示屏控制系统中的EPROM芯片内，当需要更换显示内容时就非常困难，这样使该类型的显示屏使用范围受到了限制。

国内的另一种LED显示屏——可编程序型LED显示屏，虽然增加了显示屏系统的编程能力，显示内容和显示花样都有所增加，但也存在着更换显示内容不便的缺点。

随着社会经济的迅速发展，如今的广告牌都存在着显示内容丰富、信息量大、信息更换速度快等特点。

因此传统的LED显示屏控制系统已经越来越不能满足现代广告宣传业的需要。

而利用PC机通信技术控制LED显示屏，则具有显示内容丰富，信息更换灵活等优点。

1.2 LED显示屏控制技术状况显示屏的控制系统包括输入接口电路、信号控制、转换和数字化处理电路及输出接口电路等，涉及的具体技术很多，其关键技术包括串行传输与并行传输技术、动态扫描与静态锁存技术、自动检测及远程控制技术等。

1.2.1 串行传输与并行传输技术LED显示屏的数据传输方式主要有串行和并行两种。

日前普遍采用串行控制技术，显示屏每个单元内部的不同驱动电路和各级联单元之间，每个时钟仅传送一位数据。

采用这种方式的驱动IC种类较多，不同显示单元之间的联线较少，可减少显示单元的数据传输驱动元件，从而提高整个系统的可靠性和性价比，具体工程实现也较为容易。

1.2.2 动态扫描与静态锁存技术LED显示屏控制系统实现显示信息的刷新技术有动态扫描和静态锁存两种方式。

一般室内显示屏多采用动态扫描技术，即一行发光二极管共用一行驱动寄存器，根据共用一行驱动寄存器的发光二极管像素数目，分为1/4,1/16扫描等。

室外显示屏基本上采用静态锁存技术，即每一个发光一极管都对应有一个驱动寄存器，无需时分工作，从而保证了每一个发光一极管的亮度占空比为100%。

动态扫描法可以大大减少控制器的I/O口，因此应用较广。

1.2.3 自动检测及远程控制技术LED显示屏的构成复杂，特别是室外显示屏，供电、环境亮度、环境温度条件等都直接影响显示屏的正常运行。

在LED显示屏的控制系统中，因根据需要对温度、亮度、电源等进行自动检测控制，也可根据需要，远程实现对显示屏的亮度、色度调节、图像水平和垂直位置的调节以及工作方式的转换等。

1.3 LED显示屏动态显示原理LED点阵显示系统中各模块的显示方式：有静态和动态显示两种。

静态显示原理简单、控制方便，但硬件接线复杂，在实际应用中一般采用动态显示方式，动态显示采用扫描的方式工作，由峰值较大的窄脉冲电压驱动，从上到下逐次不断地对显示屏的各行进行选通，同时又向各列送出表示图形或文字信息的列数据信号，反复循环以上操作，就可显示各种图形或文字信息。

点阵式LED汉字广告屏绝大部分是采用动态扫描显示方式，这种显示方式巧妙地利用了人眼的视觉暂留特性。

将连续的几帧画面高速的循环显示，只要帧速率高于24帧/秒，人眼看起来就是一个完整的，相对静止的画面。

最典型的例子就是电影放映机。

在电子领域中，因为这种动态扫描显示方式极大的缩减了发光单元的信号线数量，因此在LED显示技术中被广泛使用。

以8×8点阵模块为例，说明一下其使用方法及控制过程。

图1中,水平线Y0、Y1……Y7叫做行线，接内部发光二极管的阳极，每一行8个LED的阳极都接在本行的行线上。

相邻两行线间绝缘。

同样，竖直线X0、X1……X7叫做列线，接内部每列8个LED的阴极，相邻两列线间绝缘。

在这种形式的LED点阵模块中，若在某行线上施加高电平（用“1”表示），在某列线上施加低电平（用“0”表示）。

则行线和列线的交叉点处的LED就会有电流流过而发光。

比如，Y7为1，X0为0,则右下角的LED点亮。

再如Y0为1，X0到X7均为0，则最上面一行8个LED全点亮。

图1-1： (8×8)点阵LED显示模块结构原理及引脚图LED点阵显示器单块使用时，既可代替数码管显示数字，也可显示各种中西文字及符号．如5x7点阵显示器用于显示西文字母．5×8点阵显示器用于显示中西文，8x8点阵可以用于显示简单的中文文字，也可用于简单图形显示。
