虹吸式雨水系统

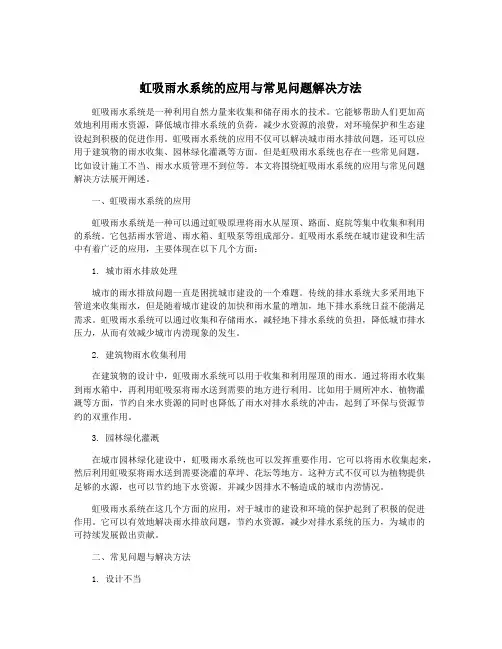

虹吸雨水系统的应用与常见问题解决方法虹吸雨水系统是一种利用自然力量来收集和储存雨水的技术。

它能够帮助人们更加高效地利用雨水资源，降低城市排水系统的负荷，减少水资源的浪费，对环境保护和生态建设起到积极的促进作用。

虹吸雨水系统的应用不仅可以解决城市雨水排放问题，还可以应用于建筑物的雨水收集、园林绿化灌溉等方面。

但是虹吸雨水系统也存在一些常见问题，比如设计施工不当、雨水水质管理不到位等。

本文将围绕虹吸雨水系统的应用与常见问题解决方法展开阐述。

一、虹吸雨水系统的应用虹吸雨水系统是一种可以通过虹吸原理将雨水从屋顶、路面、庭院等集中收集和利用的系统。

它包括雨水管道、雨水箱、虹吸泵等组成部分。

虹吸雨水系统在城市建设和生活中有着广泛的应用，主要体现在以下几个方面：1. 城市雨水排放处理城市的雨水排放问题一直是困扰城市建设的一个难题。

传统的排水系统大多采用地下管道来收集雨水，但是随着城市建设的加快和雨水量的增加，地下排水系统日益不能满足需求。

虹吸雨水系统可以通过收集和存储雨水，减轻地下排水系统的负担，降低城市排水压力，从而有效减少城市内涝现象的发生。

2. 建筑物雨水收集利用在建筑物的设计中，虹吸雨水系统可以用于收集和利用屋顶的雨水。

通过将雨水收集到雨水箱中，再利用虹吸泵将雨水送到需要的地方进行利用。

比如用于厕所冲水、植物灌溉等方面，节约自来水资源的同时也降低了雨水对排水系统的冲击，起到了环保与资源节约的双重作用。

3. 园林绿化灌溉在城市园林绿化建设中，虹吸雨水系统也可以发挥重要作用。

它可以将雨水收集起来，然后利用虹吸泵将雨水送到需要浇灌的草坪、花坛等地方。

这种方式不仅可以为植物提供足够的水源，也可以节约地下水资源，并减少因排水不畅造成的城市内涝情况。

虹吸雨水系统在这几个方面的应用，对于城市的建设和环境的保护起到了积极的促进作用。

它可以有效地解决雨水排放问题，节约水资源，减少对排水系统的压力，为城市的可持续发展做出贡献。

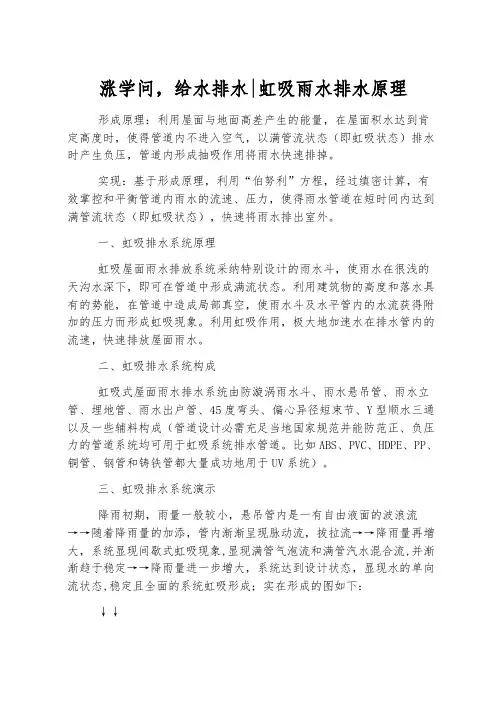

涨学问，给水排水|虹吸雨水排水原理形成原理：利用屋面与地面高差产生的能量，在屋面积水达到肯定高度时，使得管道内不进入空气，以满管流状态（即虹吸状态）排水时产生负压，管道内形成抽吸作用将雨水快速排掉。

实现：基于形成原理，利用“伯努利”方程，经过缜密计算，有效掌控和平衡管道内雨水的流速、压力，使得雨水管道在短时间内达到满管流状态（即虹吸状态），快速将雨水排出室外。

一、虹吸排水系统原理虹吸屋面雨水排放系统采纳特别设计的雨水斗，使雨水在很浅的天沟水深下，即可在管道中形成满流状态。

利用建筑物的高度和落水具有的势能，在管道中造成局部真空，使雨水斗及水平管内的水流获得附加的压力而形成虹吸现象。

利用虹吸作用，极大地加速水在排水管内的流速，快速排放屋面雨水。

二、虹吸排水系统构成虹吸式屋面雨水排水系统由防漩涡雨水斗、雨水悬吊管、雨水立管、埋地管、雨水出户管、45度弯头、偏心异径短束节、Y型顺水三通以及一些辅料构成（管道设计必需充足当地国家规范并能防范正、负压力的管道系统均可用于虹吸系统排水管道。

比如ABS、PVC、HDPE、PP、铜管、钢管和铸铁管都大量成功地用于UV系统）。

三、虹吸排水系统演示降雨初期，雨量一般较小，悬吊管内是一有自由液面的波浪流→→随着降雨量的加添，管内渐渐呈现脉动流，拔拉流→→降雨量再增大，系统显现间歇式虹吸现象,显现满管气泡流和满管汽水混合流,并渐渐趋于稳定→→降雨量进一步增大，系统达到设计状态，显现水的单向流状态,稳定且全面的系统虹吸形成；实在形成的图如下：↓↓↓↓↓↓四、虹吸排水系统的优势传统重力排水系统：横管需要肯定坡度立管较多，影响美观管道和配件使用量大，使用寿命较短大范围的地面开挖工作，现场施工量大，后期装修费用较高。

虹吸雨水排放系统：横管不需要坡度、管径较小，便于建筑处理、削减立管和雨水斗数量、系统寿命长、最小的地面开挖工作，雨水井少、施工简单快捷、可节省大量装修费用。

五、虹吸排水与重力排水的比较传统重力式雨水排放系统是利用雨水本身重力作用，由屋面雨水斗需经过排水系统自流排放。

虹吸式与重力流排水区别虹吸式屋顶雨水系统的原理就是依靠特殊的雨水斗的设计，实行汽水分离，从而使雨水立管中为満流状态，当立管中的水达到一定的容量时，虹吸作用就产生了。

在降雨过程中，由于连续不断的虹吸作用，整个系统得以令人惊奇的快速排除屋顶上的雨水。

虹吸系统简介1.1 虹吸式屋面排水系统的特点虹吸式排水系统在降雨初期，屋面雨水高度未超过雨水斗高度时，整个排水系统工作状况与重力排水系统相同。

随着降雨的持续，当屋面雨水高度超过雨水斗高度时由于采用了科学设计的防漩涡雨水斗，通过控制进入雨水斗的雨水流量和调整流态减少漩涡，从而极大地减少了雨水进入排水系统时所夹带的空气量，使得系统中排水管道呈满流状态，利用建筑物屋面的高度和雨水所具有的势能，在雨水连续流经过雨水悬吊管转入雨水立管跌落时形成虹吸作用，并在该处管道内呈最大负压。

屋面雨水在管道内负压的抽吸作用下以较高的流速被排至室外。

1.2 虹吸式与重力式与面雨水排放系统的区别虹吸式屋面雨水排放系统系统排水管道均按满流有压状态设计，因此虹吸排水系统中雨水悬吊管可做到无坡度敷设。

同时，当产生出虹吸作用时管道内水流流速很高，因此系统具有较好的自清作用。

而重力式排水设计计算不按满流计算，雨水悬吊管的敷设坡度不得小于0.005。

虹吸排水系统中排水管泄流量要远大于重力排水系统中同一管径排水管的泄流量，也即排除同样的雨水流量，采用虹吸排水系统的排水管管径要小于采用重力排水系统的排水管管径。

虹吸排水系统其实质是一种多斗压力流雨水排水系统。

因此埋地管相对重力式排水系统要明显减少。

目前该系统在国内应用刚刚开始，而在国际上该系统已有近二十年的应用历史，涉及建筑有航站楼(法国戴高乐机场航站楼、香港新机场航站楼、瑞士苏黎世机场航站楼)、展览馆(香港会展中心)、体育场(丹麦哥本哈根足球场、澳大利亚悉尼体育场)、工业厂房(奥地利克莱斯勒汽车厂、法国雪铁龙汽车厂)、商业中心、停车场、货运仓库、办公大楼等等。

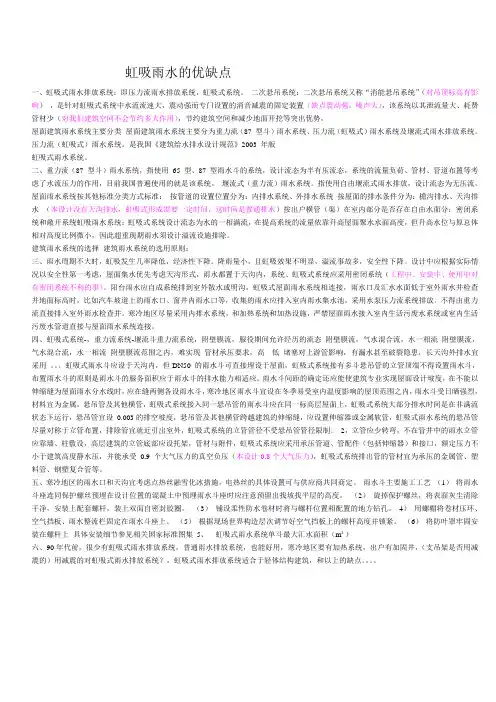

虹吸雨水的优缺点一、虹吸式雨水排放系统：即压力流雨水排放系统，虹吸式系统。

二次悬吊系统：二次悬吊系统又称“消能悬吊系统”（对吊顶标高有影响），是针对虹吸式系统中水流流速大，震动强而专门设置的消音减震的固定装置（缺点震动强，噪声大），该系统以其泄流量大、耗费管材少（对我们建筑空间不会节约多大作用），节约建筑空间和减少地面开挖等突出优势，屋面建筑雨水系统主要分类屋面建筑雨水系统主要分为重力流（87 型斗）雨水系统、压力流（虹吸式）雨水系统及堰流式雨水排放系统。

压力流（虹吸式）雨水系统。

是我国《建筑给水排水设计规范》2003 年版虹吸式雨水系统。

二、重力流（87 型斗）雨水系统，指使用65 型、87 型雨水斗的系统，设计流态为半有压流态，系统的流量负荷、管材、管道布置等考虑了水流压力的作用，目前我国普遍使用的就是该系统。

堰流式（重力流）雨水系统。

指使用自由堰流式雨水排放，设计流态为无压流。

屋面雨水系统按其他标准分类方式标准：按管道的设置位置分为：内排水系统、外排水系统按屋面的排水条件分为：檐沟排水、天沟排水（本设计没有天沟排水，虹吸式形成需要一定时间，这时间是普通排水）按出户横管（渠）在室内部分是否存在自由水面分：密闭系统和敞开系统虹吸雨水系统：虹吸式系统设计流态为水的一相满流，在提高系统的流量依靠升高屋面聚水水面高度，但升高水位与原总体相对高度比例微小，因此超重现期雨水须设计溢流设施排除。

建筑雨水系统的选择建筑雨水系统的选用原则：三、雨水周期不大时，虹吸发生几率降低，经济性下降。

降雨量小，且虹吸效果不明显，溢流事故多，安全性下降。

设计中应根据实际情况以安全性第一考虑，屋面集水优先考虑天沟形式，雨水都置于天沟内，系统、虹吸式系统应采用密闭系统（工程中、安装中、使用中对有密闭系统不利的事）。

阳台雨水应自成系统排到室外散水或明沟，虹吸式屋面雨水系统相连接，雨水口及汇水水面低于室外雨水井检查井地面标高时，比如汽车坡道上的雨水口、窗井内雨水口等，收集的雨水应排入室内雨水集水池，采用水泵压力流系统排放。

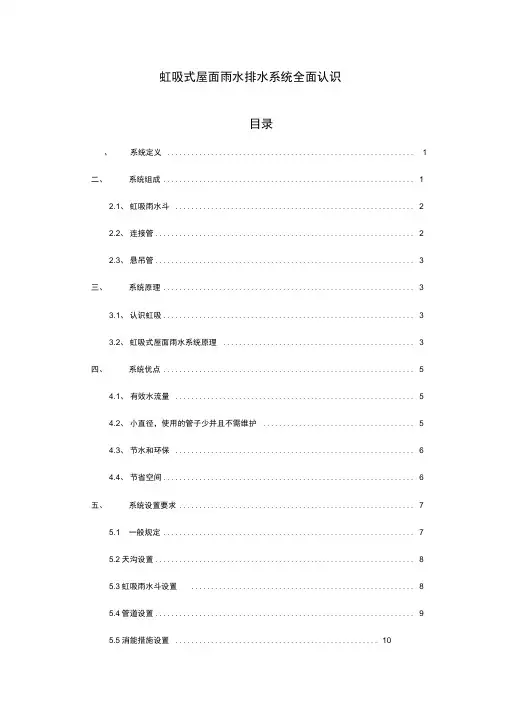

虹吸式屋面雨水排水系统全面认识目录、系统定义 (1)二、系统组成 (1)2.1、虹吸雨水斗 (2)2.2、连接管 (2)2.3、悬吊管 (3)三、系统原理 (3)3.1、认识虹吸 (3)3.2、虹吸式屋面雨水系统原理 (3)四、系统优点 (5)4.1、有效水流量 (5)4.2、小直径，使用的管子少并且不需维护 (5)4.3、节水和环保 (6)4.4、节省空间 (6)五、系统设置要求 (7)5.1 一般规定 (7)5.2天沟设置 (8)5.3虹吸雨水斗设置 (8)5.4管道设置 (9)5.5消能措施设置 (10)5.6 溢流设置 (11)六、管材、管件和固定件 (13)6.1 管材选择 (13)6.2 管件 (13)6.2 固定件 (13)一、系统定义虹吸式屋面雨水系统是一种按虹吸满管压力流原理设计、可有效控制管内雨水压力和流速的屋面雨水排水系统。

它具有排水能力强、用材省、水平管道不需设坡度、安装空间小等特点，特别适用于公共建筑或工业建筑的大型屋面。

虹吸式屋面雨水系统的概念1968 年首次在欧洲提出，1972 年在确典建成首个商业化的虹吸式屋而用水系统.二、系统组成虹吸式屋面雨水系统应由虹吸雨水斗、管道（连接管、悬吊管、立管、排出管）、管件和固定件组成。

2.1、虹吸雨水斗用于虹吸式屋面雨水系统的雨水斗，具有气水分离、防涡流等功能。

其斗前 水深可通过计算控制，当斗前水位稳定达到设计水深时，系统内形成虹吸满管压 力流。

O O 虫丰锈斜带水斗如吸出水斗的粗咸给构川2.2、连接管虹吸雨水斗至悬吊管的连接短管。

通过改变连接管的管径、长度，可调节雨 水斗的进水量和系统的阻力2.3、悬吊管悬吊在屋架、楼板和梁下或架空在柱上的与连接管相连的雨水横管3.1、认识虹吸虹吸现象在日常生活中随处可见。

如图所示，我们用两根手指来堵住一个内 部充满水的塑料管的两端并把它们分开放进鱼缸和杯中。

在我们不堵住两端时， 我们会看到在鱼缸和杯子之间有个高度差 hl 。

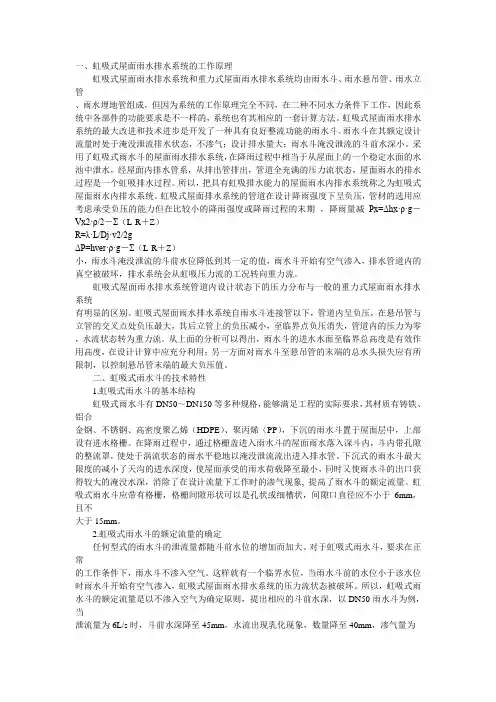

一、虹吸式屋面雨水排水系统的工作原理虹吸式屋面雨水排水系统和重力式屋面雨水排水系统均由雨水斗、雨水悬吊管、雨水立管、雨水埋地管组成，但因为系统的工作原理完全不同，在二种不同水力条件下工作，因此系统中各部件的功能要求是不一样的，系统也有其相应的一套计算方法。

虹吸式屋面雨水排水系统的最大改进和技术进步是开发了一种具有良好整流功能的雨水斗。

雨水斗在其额定设计流量时处于淹没泄流排水状态，不渗气；设计排水量大；雨水斗淹没泄流的斗前水深小。

采用了虹吸式雨水斗的屋面雨水排水系统，在降雨过程中相当于从屋面上的一个稳定水面的水池中泄水，经屋面内排水管系，从排出管排出，管道全充满的压力流状态，屋面雨水的排水过程是一个虹吸排水过程。

所以，把具有虹吸排水能力的屋面雨水内排水系统称之为虹吸式屋面雨水内排水系统。

虹吸式屋面排水系统的管道在设计降雨强度下呈负压，管材的选用应考虑承受负压的能力但在比较小的降雨强度或降雨过程的末期，降雨量减Px=Δhx·ρ·g－Vx2·ρ/2－Σ（L·R＋Z）R=λ·L/Dj·v2/2gΔP=hver·ρ·g－Σ（L·R＋Z）小，雨水斗淹没泄流的斗前水位降低到其一定的值，雨水斗开始有空气渗入，排水管道内的真空被破坏，排水系统会从虹吸压力流的工况转向重力流。

虹吸式屋面雨水排水系统管道内设计状态下的压力分布与一般的重力式屋面雨水排水系统有明显的区别。

虹吸式屋面雨水排水系统自雨水斗连接管以下，管道内呈负压，在悬吊管与立管的交叉点处负压最大，其后立管上的负压减小，至临界点负压消失，管道内的压力为零，水流状态转为重力流。

从上面的分析可以得出，雨水斗的进水水面至临界总高度是有效作用高度，在设计计算中应充分利用；另一方面对雨水斗至悬吊管的末端的总水头损失应有所限制，以控制悬吊管末端的最大负压值。

二、虹吸式雨水斗的技术特性1.虹吸式雨水斗的基本结构虹吸式雨水斗有DN50～DN150等多种规格，能够满足工程的实际要求，其材质有铸铁、铝合金钢、不锈钢、高密度聚乙烯（HDPE）、聚丙烯（PP），下沉的雨水斗置于屋面层中，上部设有进水格栅。

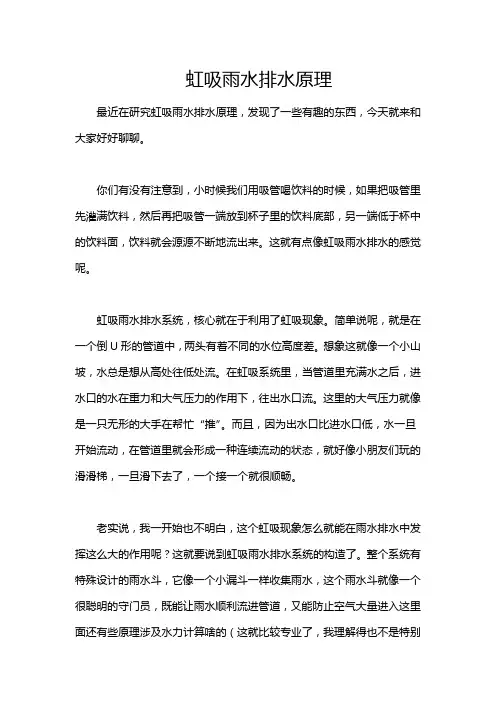

虹吸雨水排水原理最近在研究虹吸雨水排水原理，发现了一些有趣的东西，今天就来和大家好好聊聊。

你们有没有注意到，小时候我们用吸管喝饮料的时候，如果把吸管里先灌满饮料，然后再把吸管一端放到杯子里的饮料底部，另一端低于杯中的饮料面，饮料就会源源不断地流出来。

这就有点像虹吸雨水排水的感觉呢。

虹吸雨水排水系统，核心就在于利用了虹吸现象。

简单说呢，就是在一个倒U形的管道中，两头有着不同的水位高度差。

想象这就像一个小山坡，水总是想从高处往低处流。

在虹吸系统里，当管道里充满水之后，进水口的水在重力和大气压力的作用下，往出水口流。

这里的大气压力就像是一只无形的大手在帮忙“推”。

而且，因为出水口比进水口低，水一旦开始流动，在管道里就会形成一种连续流动的状态，就好像小朋友们玩的滑滑梯，一旦滑下去了，一个接一个就很顺畅。

老实说，我一开始也不明白，这个虹吸现象怎么就能在雨水排水中发挥这么大的作用呢？这就要说到虹吸雨水排水系统的构造了。

整个系统有特殊设计的雨水斗，它像一个小漏斗一样收集雨水，这个雨水斗就像一个很聪明的守门员，既能让雨水顺利流进管道，又能防止空气大量进入这里面还有些原理涉及水力计算啥的（这就比较专业了，我理解得也不是特别透彻，感觉像数学里复杂的公式题，总之就是很精确地控制水流相关的一些系数计算）。

实际应用案例可不少，像一些大型的建筑屋面，体育馆之类的。

这种大面积的屋面排水，如果采用普通排水，可能就会有积水或者排水速度慢的问题。

用虹吸雨水排水系统呢，就能够快速有效地把雨水排走，避免屋面承受太大的雨水重量。

不过这里也要注意哦，虹吸系统的管道安装需要有一定的倾斜度要求，就像轨道一样，要有合理的角度，这样才能保证水流顺畅，一旦管道被堵住或者坡度不对，那这个虹吸现象可就实现不了啦，就像滑梯中间被堵住，东西就滑不下去了。

说到这里，你可能会问，虹吸现象在生活中还有别的用处吗？其实我觉得还有很多没有被大家发现的应用场景，大家不妨一起讨论下。

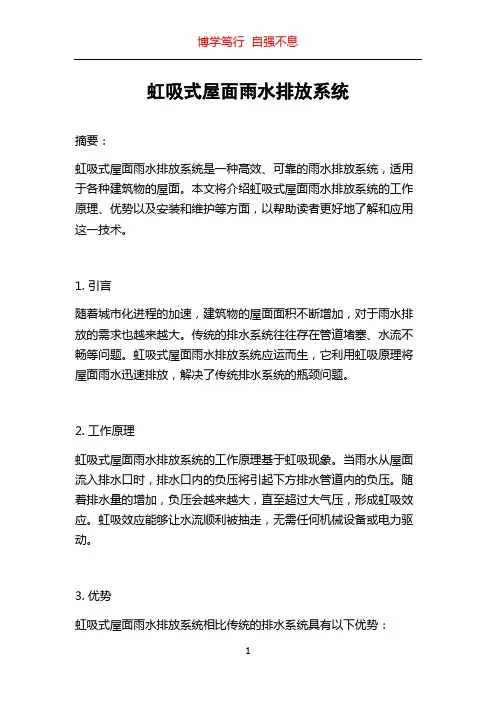

虹吸式屋面雨水排放系统摘要：虹吸式屋面雨水排放系统是一种高效、可靠的雨水排放系统，适用于各种建筑物的屋面。

本文将介绍虹吸式屋面雨水排放系统的工作原理、优势以及安装和维护等方面，以帮助读者更好地了解和应用这一技术。

1. 引言随着城市化进程的加速，建筑物的屋面面积不断增加，对于雨水排放的需求也越来越大。

传统的排水系统往往存在管道堵塞、水流不畅等问题。

虹吸式屋面雨水排放系统应运而生，它利用虹吸原理将屋面雨水迅速排放，解决了传统排水系统的瓶颈问题。

2. 工作原理虹吸式屋面雨水排放系统的工作原理基于虹吸现象。

当雨水从屋面流入排水口时，排水口内的负压将引起下方排水管道内的负压。

随着排水量的增加，负压会越来越大，直至超过大气压，形成虹吸效应。

虹吸效应能够让水流顺利被抽走，无需任何机械设备或电力驱动。

3. 优势虹吸式屋面雨水排放系统相比传统的排水系统具有以下优势：3.1 高效：虹吸效应使得雨水能够快速排放，降低了积水和漏水的风险。

3.2 简化设计：与传统排水系统相比，虹吸式排水系统无需额外的机械设备或电力驱动装置，降低了设计和施工的复杂度。

3.3 节约成本：虹吸式排水系统不需要维护和更换机械设备，节约了维修和更换的成本。

3.4 环保：虹吸式排水系统减少了机械设备和电力的使用，减少了对环境的负荷，符合可持续发展的理念。

4. 安装与设计要点4.1 排水管道的设计应考虑屋面的倾斜程度和面积，以确保排水畅通。

4.2 排水口的设置应合理，密封严密，防止漏水现象。

4.3 排水管道的直径和材料应根据屋面的面积和排水量进行合理选择。

4.4 排水管道的斜度应根据实际情况进行调整，以保证虹吸效应的发生。

4.5 系统中的弯头、分支等部件应设计合理，减少水流的阻力。

5. 维护与保养5.1 定期清理排水口，确保通畅无堵塞。

5.2 检查排水管道的连接情况，确保密封良好。

5.3 定期检查系统的工作状态，如发现异常需要及时修复。

5.4 注意保养虹吸装置，定期进行维护保养，延长使用寿命。

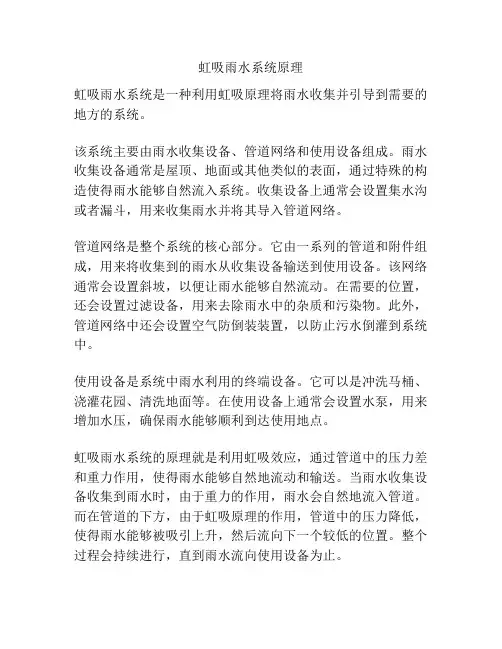

虹吸雨水系统原理
虹吸雨水系统是一种利用虹吸原理将雨水收集并引导到需要的地方的系统。

该系统主要由雨水收集设备、管道网络和使用设备组成。

雨水收集设备通常是屋顶、地面或其他类似的表面，通过特殊的构造使得雨水能够自然流入系统。

收集设备上通常会设置集水沟或者漏斗，用来收集雨水并将其导入管道网络。

管道网络是整个系统的核心部分。

它由一系列的管道和附件组成，用来将收集到的雨水从收集设备输送到使用设备。

该网络通常会设置斜坡，以便让雨水能够自然流动。

在需要的位置，还会设置过滤设备，用来去除雨水中的杂质和污染物。

此外，管道网络中还会设置空气防倒装装置，以防止污水倒灌到系统中。

使用设备是系统中雨水利用的终端设备。

它可以是冲洗马桶、浇灌花园、清洗地面等。

在使用设备上通常会设置水泵，用来增加水压，确保雨水能够顺利到达使用地点。

虹吸雨水系统的原理就是利用虹吸效应，通过管道中的压力差和重力作用，使得雨水能够自然地流动和输送。

当雨水收集设备收集到雨水时，由于重力的作用，雨水会自然地流入管道。

而在管道的下方，由于虹吸原理的作用，管道中的压力降低，使得雨水能够被吸引上升，然后流向下一个较低的位置。

整个过程会持续进行，直到雨水流向使用设备为止。

通过虹吸雨水系统，能够有效地收集和利用雨水资源，减轻城市排水系统的负担，达到节约用水资源的目的。

此外，虹吸雨水系统还可以降低雨水流入地下水和水体中的污染物含量，保护环境和水源的安全。

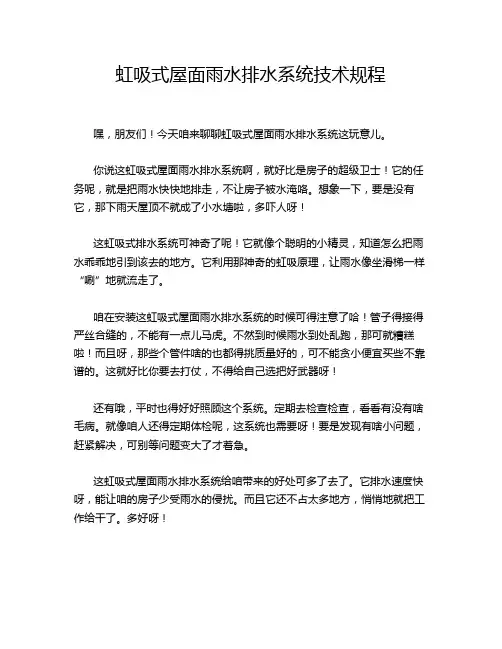

虹吸式屋面雨水排水系统技术规程嘿，朋友们！今天咱来聊聊虹吸式屋面雨水排水系统这玩意儿。

你说这虹吸式屋面雨水排水系统啊，就好比是房子的超级卫士！它的任务呢，就是把雨水快快地排走，不让房子被水淹咯。

想象一下，要是没有它，那下雨天屋顶不就成了小水塘啦，多吓人呀！
这虹吸式排水系统可神奇了呢！它就像个聪明的小精灵，知道怎么把雨水乖乖地引到该去的地方。

它利用那神奇的虹吸原理，让雨水像坐滑梯一样“唰”地就流走了。

咱在安装这虹吸式屋面雨水排水系统的时候可得注意了哈！管子得接得严丝合缝的，不能有一点儿马虎。

不然到时候雨水到处乱跑，那可就糟糕啦！而且呀，那些个管件啥的也都得挑质量好的，可不能贪小便宜买些不靠谱的。

这就好比你要去打仗，不得给自己选把好武器呀！
还有哦，平时也得好好照顾这个系统。

定期去检查检查，看看有没有啥毛病。

就像咱人还得定期体检呢，这系统也需要呀！要是发现有啥小问题，赶紧解决，可别等问题变大了才着急。

这虹吸式屋面雨水排水系统给咱带来的好处可多了去了。

它排水速度快呀，能让咱的房子少受雨水的侵扰。

而且它还不占太多地方，悄悄地就把工作给干了。

多好呀！
咱再想想，如果没有这虹吸式排水系统，那下雨天咱得多担心呀！屋顶会不会漏水呀，雨水会不会积起来呀。

有了它，咱就可以放心啦，该干嘛干嘛，完全不用担心雨水的问题。

总之呢，虹吸式屋面雨水排水系统可是咱建筑的好帮手，咱可得好好珍惜它、利用它。

让它为咱的房子保驾护航，让咱们的生活更加安心、舒适。

你们说是不是呀？所以呀，可别小瞧了这个小小的排水系统，它的作用可大着呢！
原创不易，请尊重原创，谢谢!。

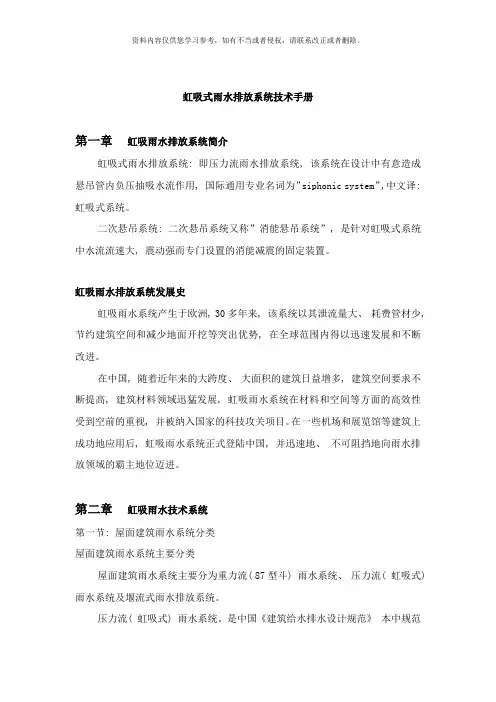

虹吸式雨水排放系统技术手册第一章虹吸雨水排放系统简介虹吸式雨水排放系统: 即压力流雨水排放系统, 该系统在设计中有意造成悬吊管内负压抽吸水流作用, 国际通用专业名词为”siphonic system”,中文译: 虹吸式系统。

二次悬吊系统: 二次悬吊系统又称”消能悬吊系统”, 是针对虹吸式系统中水流流速大, 震动强而专门设置的消能减震的固定装置。

虹吸雨水排放系统发展史虹吸雨水系统产生于欧洲, 30多年来, 该系统以其泄流量大、耗费管材少, 节约建筑空间和减少地面开挖等突出优势, 在全球范围内得以迅速发展和不断改进。

在中国, 随着近年来的大跨度、大面积的建筑日益增多, 建筑空间要求不断提高, 建筑材料领域迅猛发展, 虹吸雨水系统在材料和空间等方面的高效性受到空前的重视, 并被纳入国家的科技攻关项目。

在一些机场和展览馆等建筑上成功地应用后, 虹吸雨水系统正式登陆中国, 并迅速地、不可阻挡地向雨水排放领域的霸主地位迈进。

第二章虹吸雨水技术系统第一节: 屋面建筑雨水系统分类屋面建筑雨水系统主要分类屋面建筑雨水系统主要分为重力流( 87型斗) 雨水系统、压力流( 虹吸式) 雨水系统及堰流式雨水排放系统。

压力流( 虹吸式) 雨水系统。

是中国《建筑给水排水设计规范》本中规范名称, 专指虹吸式雨水系统。

重力流( 87型斗) 雨水系统, 指使用65型、 87型雨水斗的系统, 设计流态为半有压流态, 系统的流量负荷、管材、管道布置等考虑了水流压力的作用, 当前中国普遍使用的就是该系统。

堰流式( 重力流) 雨水系统。

指使用自由堰流式雨水排放, 设计流态为无压流。

屋面雨水系统按其它标准分类方式标准:按管道的设置位置分为: 内排水系统、外排水系统按屋面的排水条件分为: 檐沟排水、天沟排水几无沟排水按出户横管( 渠) 在室内部分是否存在自由水面分: 密闭系统和敞开系统。

虹吸雨水系统: 虹吸式系统设计流态为水的一相满流, 在提高系统的流量依靠升高屋面聚水水面高度, 但升高水位与原总体相对高度比例微小, 因此超重现期雨水须设计溢流设施排除。

虹吸雨水排水系统原理
虹吸雨水排水系统是一种利用物理原理实现排水的系统。

它的工作原理基于大气压力和液体密度的差异。

首先要明白的是，大气压力是指从大气中向下施加在物体表面上的压力。

液体密度则是指单位体积液体所具有的质量，通常以千克每立方米（kg/m³）表示。

在自然界中，液体会向下流动，是因为上方的液体受到较大的压力，而下方的液体受到较小的压力。

这个压力差促使液体向下流动，形成重力作用。

虹吸雨水排水系统利用这个压力差来实现排水。

系统通常由一系列管道组成，其中包括了一个出水口和一个进水口。

当系统开始工作时，首先要将进水管道中的水充满，并保持一定的水位高度。

这样，进水管道中的水就会在出水口处形成一个水柱。

接下来，当出水口的水柱高度低于进水管道水位时，虹吸效应就会发生。

这是因为高处的水柱所受到的压力较小，而低处的水柱所受到的压力较大。

根据压力差的原理，低压力的水柱会向高压力的水柱流动。

于是，进水管道中的水开始被吸入出水口，实现了排水。

虹吸雨水排水系统的这种原理使得排水过程更加高效，同时也避免了使用电力或其他能源依赖，节约了能源和成本。

然而，需要注意的是，在安装虹吸雨水排水系统时，要确保管道的坡度合适，以提供足够的压力差来保持系统的正常工作。

同时，管道的密封性也要得到保证，以减少泄漏和损失。

虹吸式雨水系统施工工法一、引言随着城市化进程的加快和人们环保意识的提高，雨水资源的开发和利用越来越受到重视。

虹吸式雨水系统是一种有效的雨水收集和利用方式，能够将雨水存储并用于灌溉、冲洗和污水处理等多种用途。

本文将介绍虹吸式雨水系统的施工工法，为相关从业人员提供参考。

二、准备工作1.规划和设计：在施工前，需进行详细的规划和设计工作，确定系统的尺寸、容量和布局等。

考虑到雨水的收集、储存和利用需求，合理安排管网的布局，确定主要设备的位置和选型。

2.施工图纸：制定详细的施工图纸，包括系统的平面布置图、立面图和剖面图等。

确保施工过程中能够按照图纸要求进行施工，提高施工效率。

3.材料采购：根据设计要求，准备好所需的材料和设备。

包括管道、管件、阀门、水泵、过滤器等。

三、施工工艺1.地面准备：选择合适的地面区域进行施工，清理地面上的杂物和障碍物，确保施工场地的整洁。

2.挖掘：按照施工图纸指导，进行挖掘工作。

根据设计要求，挖掘符合规范的深度和宽度的坑槽。

3.管道安装：根据设计要求，将预先准备好的管道和管件进行安装。

注意管道的坡度和连接的严密性。

4.水泵和过滤器安装：根据设计要求，安装水泵和过滤器等设备。

确保设备的稳定性和正常工作。

5.施工维护：在施工过程中，注意对现场的维护和保护。

防止施工材料和设备被损坏或丢失。

6.系统测试：完成施工后，进行系统的测试和调试。

检查系统的水流情况、水泵的工作状态和管道的连接情况等。

四、安全注意事项1.施工现场的安全：在施工现场设置明显的警示标志，保持施工现场的整洁，防止人员和设备的意外伤害。

2.电气安全：在安装和使用电气设备时，严格按照相关规定进行操作，确保电气安全。

3.防火安全：在施工现场遵守相关的防火规定，保持施工现场的整洁，防止火灾事故的发生。

4.个人保护措施：施工人员需佩戴好安全帽、手套等个人防护用品，确保个人安全。

五、施工后的检查及维护1.系统检查：定期对虹吸式雨水系统进行巡检和维护，确保系统的正常运行，避免管道堵塞和设备故障等问题。

关于虹吸排水系统，你必须知道的虹吸排水系统是建筑物给排水系统的重要组成部分，它的目标是准时排解降落在建筑物屋面的雨水、雪水，避让形成屋顶积水对屋顶造成威逼，或造成雨水溢流、屋顶漏水等水患事故，以保证人们正常生活和生产活动。

虹吸排水系统的特征是横管不设坡度的状况下，形成满管流，以极快的速度排清屋面的积水。

虹吸排水系统主要部件有虹吸排水管道和雨水斗构成。

虹吸排水系统与传统重力排水系统的区分虹吸排水特征：1、只要满意计算要求，单系统所带雨水斗个数不限；2、雨水斗流量大，气水分流，排水速度快效果好；3、悬吊管呈水平状态，无需做任何坡度，施工便利；4、立管管径小，数量少，便于装修；5、埋地管少，地面开挖工作量小，有效缩短工期；传统重力排水特征：1、单系统所带雨水斗个数受限；2、雨水斗流量小，气水合流，排水效果差；3、立管管径大，数量多，交叉施工易打架；4、埋地管多，土建工作量大，地沟易返水组成部分1、雨水斗用于虹吸式屋面雨水排水系统的雨水斗。

它具有气水分别、防涡流等功能。

其斗前水深可有效掌握，当斗前水位稳定达到设计水深时，系统内形成虹吸满管压力流。

一般来说，雨水斗的设计是整个虹吸系统的能否按设计要求工作的关键所在之一，它的稳流性越好，产生虹吸所需的屋面汇水高度越低，总体性能就越优越。

标准型的雨水斗，它是由雨水斗底座（PE材料），碟片（ASA），格栅顶盖(PE)组成。

其它依据需要可供应通用型的绝缘底座，固定件，法兰片，焊接片，防火爱护帽，微型加热电圈等配件。

雨水斗额定流量分12L/s 、25L/s、40L/s、60L/s和72L/s等，最常用的为25L/s和40L/s两种额定流量的雨水斗。

压力流(虹吸式)雨水斗材质为HDPE、铸铁或不锈钢。

其各部分有不同的结构功能。

雨水斗置于屋面层中，上部盖有进水格栅。

降雨过程中，雨水利用格栅盖侧面进入雨水斗，当屋面汇水达到肯定高度时，雨水斗内的反涡流装置将阻挡空气从外界进入同时消退涡流状态，使雨水平稳地沉没泄流进入排水管。

现场施工
管道切口
对焊焊缝
12雨水斗及其系统密封性雨水斗及其系统满水实验
编制说明：
1、本标准参照《CECS183-2005 虹吸式屋面雨水排水系统技术》编制
2、适用范围：本标准适用于新建、改建和扩建的工业与民用建筑虹吸式屋面雨水排水系统
附表一 方形钢导管尺
寸mm
附表二
HDPE横管固定件最大间
距mm
场施工质量标准—虹吸雨水系统安装
编号：ZLBZ-HXYS-01
一般应垂直管中心；对焊接口打磨平整
焊接后，焊缝处圆形鼓起均匀，厚度一致（约2mm左右）
灌水高度达到每根立管上部雨水斗口，满水试验持续1h后，管道及其连接处无渗水术》编制
用建筑虹吸式屋面雨水排水系统。

虹吸式雨水系统HDPE水平管道施工工法虹吸式雨水系统HDPE水平管道施工工法一、前言随着城市化进程的不断加快和环境意识的不断提高，雨水收集和利用成为了一个重要的环境保护和节能措施。

而虹吸式雨水系统作为一种高效的雨水收集系统，被广泛应用于城市建设和生活用水领域。

本文将详细介绍虹吸式雨水系统HDPE水平管道的施工工法，旨在为实际工程提供参考和指导。

二、工法特点虹吸式雨水系统HDPE水平管道施工工法具有以下几个特点：1. 施工简便：采用HDPE材料制作水平管道，管道轻便易搬运，且不需要进行复杂的连接工作。

2. 成本低廉：HDPE材料价格相对较低，施工过程中的材料和设备投入较少。

3. 维护方便：HDPE材料具有耐腐蚀性能，不易生锈和积垢，维护工作简单。

三、适应范围虹吸式雨水系统HDPE水平管道适用于城市建设中的大型建筑、住宅区、商业区等场所，以及工业和农业水灌溉用水领域。

四、工艺原理虹吸式雨水系统的工艺原理是利用管道内部的负压和大气压力差，通过虹吸作用将雨水从高处引导到低处。

在施工工法中，需要采取以下技术措施：1. 合理设计虹吸装置的尺寸和高度，确保虹吸作用的有效性。

2. 管道的施工中需保持一定的倾斜度，以确保雨水能够顺利流动。

五、施工工艺1. 管道布置：根据实际场地情况，合理布置虹吸式雨水系统的水平管道路径，确保雨水能够顺利流动。

2. 管道安装：选择HDPE材料制作水平管道，并采用热熔连接或电焊连接方式进行管道的安装。

3. 管道连接：根据实际需要，采用弯头、三通等配件进行管道的连接，以确保管道的顺畅流动。

4. 管道测试：在施工完成后，进行水压试验和泄漏测试，以确保管道的质量和连通性。

六、劳动组织在施工过程中，需要组织一定数量的工人进行管道的安装和连接工作，同时需要配备一定数量的监督人员和质检人员进行质量监控和验收工作。

七、机具设备虹吸式雨水系统HDPE水平管道施工所需的机具设备包括热熔机、电焊机、管道切割机、液压千斤顶等。

虹吸雨水系统技术标准1.1产品标准和规范1、采用的标准和规范（包括但不限于以下标准）：1）建筑给水排水设计规范GB50015-2003（2009年版）2）建筑给水排水及采暖工程施工质量验收规范GBJ50242-20023）国家雨水斗安装图集01S3024）全国民用建筑工程设计技术措施给水排水（2009）5）虹吸式屋面雨水排水系统技术规程CECS183:20056）《虹吸雨水斗》CJ/T245-20072、上述标准规范与现行版本不一致时，以最新的标准规范为准。

1.2设计参数虹吸式雨排水系统设计参数为：重现期按高于10年一遇暴雨计算，溢流系统按50年一遇暴雨校核。

暴雨强度公式：()465.0lg745.01975tp q+=屋面径流系数为1.0。

当采用多斗系统时，各雨水斗至系统结束点的水头损失允许误差应小于1mH2O。

1.3基本功能及要求1）整个雨排水系统应在满足排除设计降雨量的前提下安全、可靠、有效地运行。

并应保证完备齐全的抗渗漏，防火、抗地震、隔声、隔振、抗外力冲击、抗温度变化等性能。

系统应尽可能简单合理、安装便捷、维修方便。

2）虹吸雨水系统乙方必须考虑当降雨超过设计暴雨强度时，屋面排水系统应采用可靠的溢流措施，以保证任何情况下建筑物的安全及正常运行，溢流系统应包括在本工程范围内（包括一切设备、材料、附件及相应的安装工作）。

供货商应提供详细的溢流方案。

自然溢流系统应提供溢流孔的位置和大小。

3）管路系统工作压力为 -0.08MPa～0.5MPa。

4）雨排水系统必须满足至少50年的使用寿命。

5）雨水斗和计算软件应具有国家权威机构或国际权威机构的相关认证，同时须满足国家<《虹吸雨水斗》CJ/T245-2007行业标准相关要求。

6）供货商应提供每个管路系统的综合水力平衡计算。

计算应按照《虹吸式屋面雨水排水系统技术规程》（CECS183）进行计算，结果应包括设计暴雨强度、汇水面积、设计雨水流量、每一计算管段的管径、计算长度、流量、流速、压力等。

吉博力虹吸式屋面雨水排放系统吉博力虹吸式屋面雨水排放系统吉博力屋面雨水排放系统是利用虹吸满管压力流原理，通过有效操纵和平稳管道内雨水流速和压力，实现对屋面雨水快速抽吸和排放的整体化管道系统，一样由虹吸式雨水斗、管材(连接管、悬吊管、立管、排水管)、管件、固定系统等组成。

虹吸式排水与传统重力式排水对比传统重力式雨水排放系统其原理是利用屋面结构的坡度，使水自然流入屋面上的雨水斗，然后以气水混合的状态依靠重力作用顺立管而下。

缺点：> 低效排水> 管径大，且需要1%-3%的坡度> 材料多，安装复杂虹吸式雨水排放系统在降雨初期，利用重力原理进行排水。

当降雨量加大，屋面上的水位达到一定高度时，雨水斗会自动隔断空气，从而产生虹吸，系统也转变为高效的排放系统，抽吸雨水向下排放。

优点：> 高效排水> 管径小，无需坡度，美观且节约空间> 更少的材料，更少的地面开挖工作吉博力虹吸式雨水排放系统的组成部分：雨水斗虹吸式雨水斗是屋面雨水排水系统的始端，也是整个系统的核心之一，要紧功能是聚拢雨水并将雨水导入系统。

吉博力雨水斗特点：> 斗体采纳进口304不锈钢，大大延长使用寿命> 雨水斗尾管管径可调，从而满足不同排水量需求> 进水部位设置专门的反气旋整流格栅，加大虹吸成效> 防盗螺母体现细节考虑- 幸免雨水斗整流格栅被盗> 超低的斗前水深确保建筑造价经济，使用安全吉博力雨水斗特点：> 斗体采纳进口304不锈钢，大大延长使用寿命> 雨水斗尾管管径可调，从而满足不同排水量需求> 进水部位设置专门的反气旋整流格栅，加大虹吸成效> 防盗螺母体现细节考虑- 幸免雨水斗整流格栅被盗> 超低的斗前水深确保建筑造价经济，使用安全HDPE管道系统HDPE（高密度聚乙烯）是一种性能杰出的环保型排水管材，在欧洲发达国家已成为屋面雨水排放管道及建筑内污废水排放管道材料的首选吉博力H DPE管道独有品质：> 高标准原材料：采纳巴斯夫和北欧化工混配料（黑料）为原料，具有杰出的抗紫外线、抗老化、抗冲击性能；且耐腐蚀性超强，抗酸雨性能绝佳；内壁光滑，其内壁粗糙度仅为：0.004-0.007mm。
