北航大学物理实验——光01

D02今天最终抽到了这个物理实验，总算是让我相信了rp守恒定律，不是很变态。

首先来说说我们这次监考的老师，我出来教室的时候专门看了一下，貌似是王慕冰，不知道对不对应的上，遇到这个老师，你就仰天长啸三声“哇哈哈”吧，只要你想得到的，基本都可以干，当然我不推荐。

回到正题现在开始试验流程：1.开始，是进去考场拿学生证画个名字然后分好座位号，这步就不必详细讲解了。

2.到时间之后，老师会首先讲解一下要求，和注意事项，内容我会在下面的讲解中体现。

到时候自己再听一听巩固巩固。

3.现在就是开始在发的一套（3张纸，其中一张草稿纸）实验报告纸上写上实验步奏、电路图、数据处理公式。

这里是我做完后大致呈现的图：为了防止某些人看不清楚，再来没有修改的大家好参考对照：这张是实验步骤，我当时完全瞎写（可能有点兴奋过头，一下都忘了，貌似老师也不怎么看，她主要看的是电路图（尤其是我标记的东西）和你的一元线性公式。

）这里提醒一下：上面的图Unm 要改成U2 Ube改成U1。

嗯，貌似是这样。

（Rf的值那个你们想一想，不清楚就像我一样在实验步骤中最好就别写了，但是图中还是得标明的。

）最后再写一点实验的一元线性公式：同样的，这里的Umn换成U2，Ube换成U1。

好了，如果你完全按照这样COPY上去，应该会直接通过，然后就可以交给老师看了。

（我当时和这个差不多就是电路图上的那个正负极错了，最后一些其他要加的东西，左看看，右看看就通过了。

在此特别感谢老师和旁边的同学！让我有这个机会。

）现在就是连线了：按照刚才的电路图，结合下面的图慢慢接：。

都已经接完了，这时候让老师检查通过，就可以往保温杯子里接半杯水，再在冰箱里放几块冰块（我当时放了3块，这就看你自己把握吧），回来就可以测数了。

注意：这里特别提示一下，最好把接地的接口在运放器的，因为用万用表测试数据时，负极插在运放器的与接地相连的插口，就不用管了。

正极就可以在e端和n端来回转换测试，如果像我负极放在保温杯瓶盖上会照成桌子一晃，值就变化很大，很不稳定（我当时就纠结了很久，还是旁边的同学拔刀相助，在此继续感谢一下）。

北航的物理实验报告实验目的本次实验旨在通过实际操作，探究物理原理，并加深学生对电磁场与电磁波的理解，提高实验能力和科学研究能力。

实验器材- 恒定电流源- 直流电动机模型- 磁力计- 电阻丝- 电池组- 石英钟情- 计时器- 导线- 电池板- 平行板电容器- 电容计实验原理实验基于安培定律和法拉第定律，通过改变电流和导线的位置，使用磁力计测量磁感应强度，从而验证电流对磁场的影响关系以及电流的磁场特性。

实验步骤1. 将直流电动机模型连上恒定电流源，并使电动机转动起来，观察电动机中的磁铁与磁力计荧光屏幕指针的位移和方向。

2. 将磁感应强度记录下来，并更改电流值，记录相应的数据。

3. 张贴带电阻丝的电池板，通过改变电流并调整丝线位置，观察炽热丝线形成的荧光轨迹。

4. 构建平行板电容器，在电容计的帮助下，记录电容器中充电过程中的电压和电流数据。

实验结果与分析通过对实验数据的整理，我们得出以下结论：1. 改变电流，磁感应强度也随之改变，验证了安培定律的正确性。

2. 在电动机中，电流生成了一个磁场，使得荧光屏幕指针受力从而位移，进一步证明了电流对磁场的影响，即电流的磁场特性。

3. 带电阻丝的电池板表面形成的荧光轨迹，展示了电流通过导线产生的热效应，热效应将导致导线产生热运动并发光。

4. 在平行板电容器中，电容器的充电过程符合带电粒子向着电势差方向移动的趋势，证明了平行板电容器中电场对电荷的作用。

实验结论通过本次实验，我们进一步了解了电磁场与电磁波的相关原理，手动操作加深了对物理知识的理解。

实验结果验证了安培定律、法拉第定律以及电场对电荷的作用，并使我们更加熟悉了电流对磁场的影响。

这对于进一步的物理学研究和应用具有重要意义。

实验心得通过这次实验，我深刻认识到理论知识与实际操作的重要关系。

对于理论知识的深入理解，实践是必不可少的。

通过亲自动手操作，我对电磁场与电磁波的理论知识有了更加深入的了解。

同时，实验中的问题和困难也加深了我对物理知识的思考和研究兴趣。

北京航空航天大学光电子技术实验报告实验时间：2015.05.13报告时间：2015.05.21I.光敏电阻特性及应用试验实验一光敏电阻特性实验一．实验目的：１．了解光敏电阻的工作原理。

２．掌握使用本仪器测定光敏电阻的各种特性。

３．了解从实验曲线中获取物理特性的方法。

二．实验原理：利用具有光电导效应的半导体材料制成的光敏传感器叫光敏电阻，又称为光导管，是一种均质的半导体光电器件,其结构如图（1）所示，图（1）光敏电阻采用梳状结构是由于在间距很近的电阻之间有可能采用大的灵敏面积,提高灵敏度。

光敏电阻应用得极为广泛，可见光波段和大气透过的几个窗口都有适用的光敏电阻，利用光敏电阻制成的光控开关在日常生活中随处可见，当内光电效应发生时，光敏电阻电导率的改变量为：∆σ=∆p ⋅e⋅μp +∆n ⋅e⋅μn在上式中，e 为电荷电量，∆p 为空穴浓度的改变量，∆n 为电子浓度的改变量，μ表示迁移率，当两端加上电压U后，光电流为式中A为与电流垂直的表面，d 为电极间的间距。

在一定的光照度下，∆σ为恒定的值，因而光电流和电压成线性关系。

光敏电阻在未受到光照射时的阻值称为暗电阻，此时流过的电流称为暗电流，光敏电阻受到光照射时的阻值称为亮电阻，此时流过的电流称为亮电流，亮电流与暗电流之差称为光电流，一般暗电阻越大，亮电阻越小，光敏电阻的灵敏度越高，光敏电阻的暗电阻一般在兆欧数量级，亮电阻在几千欧以下，暗电阻与亮电阻之比一般在102～106 之间。

一般光敏电阻（如硫化铅、硫化铊）的伏安特性曲线如图（2）所示，由该曲线可知，所加的电压越高，光电流越大，而且没有饱和现象，在给定的电压下，光电流的数值将随光照增强而增大，在设计光敏电阻变换电路时，应使光敏电阻的工作电压或电流控制在额定功耗线之内。

图（２）光敏电阻伏安特性曲线光敏电阻的光电流与光照强度之间的关系，称为光敏电阻传感器的光照特性，不同类型的光敏电阻，其光照特性也不同，多数光敏电阻传感器光照特性类似于图（3）的特性曲线，光敏电阻的光照特性呈现出一定程度的非线性特性，光敏电阻的光照度——电阻值的典型特性曲线如图（4）所示，低照度a区曲线斜率较大，中间照度区b区可近似视为直线区，也是光敏电阻的主要工作区，因而光电流随光照度增长较快，在高照度区，电阻值随照度下降慢，光电流随照度增长也变慢。

实验四 He－Ne 激光器与激光谐振腔
00 模
11 模
10 模
01 模

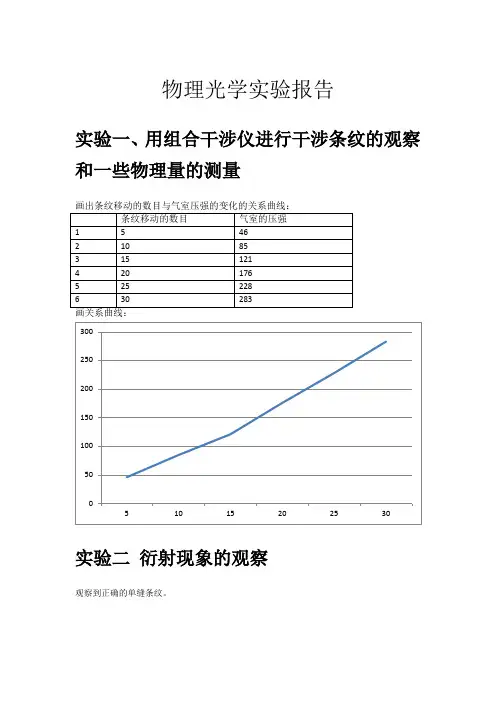

物理光学实验报告
实验一、用组合干涉仪进行干涉条纹的观察 和一些物理量的测量
画出条纹移动的数目与气室压强的变化的关系曲线： 条纹移动的数目 气室的压强
1 2 3 4 5 6 5 10 15 20 25 30 46 85 121 176 228 283
画关系曲线：
300 250 200 150 100 50 0 5 10 15 20 25 30
实验二衍射现象的观察
观察到正确的单缝条纹。
实验三偏振光的检测
小实验 1 验证马吕斯定理
次数 距离 (cm) 功率 （μ W） 1 4.782 0.1 2 4.800 0.5 3 4.850 2.2 4 4.900 22 5 4.950 .6 6 5.000 7.8 7 5.050 4.2 8 5.100 1.6 9 5.150 0.1 10 5.200 0
图表如下
1400 1200 1000 800 功率/μW 600 400 200 0 0 30 60 90 120 150 180 210 240 270 300 330
角度
由图可知光强分布与波长和缝参数的关系基本符合马吕斯定律I = ������0 (cos ������)2
小实验 2 观察四分之一波片
检偏器消光位置 33.5 度对应光强 560μW，波片旋转 45 度后对应消光光强 513μW，近似圆 偏振光
小实验 3 半导体激光器
最大值 1830μW，对应 210 度；最小值 172μW，对应 121 度。偏振度ε =0.914
小实验 4 物质的旋光特性
检偏器起始角度 1 2 3 4 已知旋光晶体厚度 l＝ 1mm 求晶体的旋光率α ＝θ /l＝15 306 203 157 69 检偏器消光位置角度 293 288 140 55
