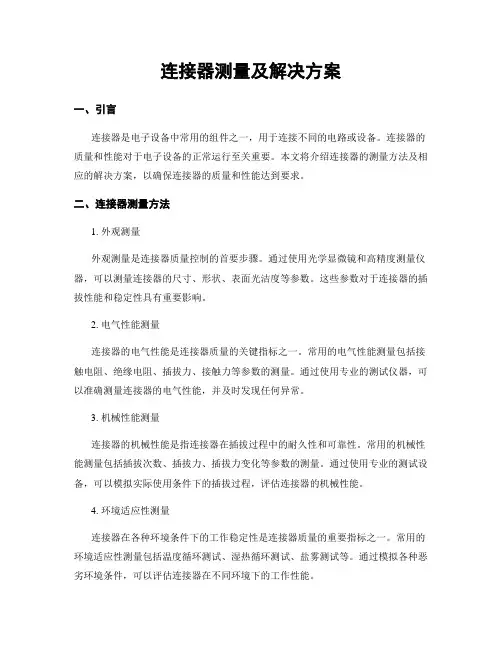

连接器测量及解决方案一、引言连接器是电子设备中常用的组件之一，用于连接不同的电路或设备。
连接器的质量和性能对于电子设备的正常运行至关重要。
本文将介绍连接器的测量方法及相应的解决方案，以确保连接器的质量和性能达到要求。
二、连接器测量方法1. 外观测量外观测量是连接器质量控制的首要步骤。
通过使用光学显微镜和高精度测量仪器，可以测量连接器的尺寸、形状、表面光洁度等参数。
这些参数对于连接器的插拔性能和稳定性具有重要影响。
2. 电气性能测量连接器的电气性能是连接器质量的关键指标之一。
常用的电气性能测量包括接触电阻、绝缘电阻、插拔力、接触力等参数的测量。
通过使用专业的测试仪器，可以准确测量连接器的电气性能，并及时发现任何异常。
3. 机械性能测量连接器的机械性能是指连接器在插拔过程中的耐久性和可靠性。
常用的机械性能测量包括插拔次数、插拔力、插拔力变化等参数的测量。
通过使用专业的测试设备，可以模拟实际使用条件下的插拔过程，评估连接器的机械性能。
4. 环境适应性测量连接器在各种环境条件下的工作稳定性是连接器质量的重要指标之一。
常用的环境适应性测量包括温度循环测试、湿热循环测试、盐雾测试等。
通过模拟各种恶劣环境条件，可以评估连接器在不同环境下的工作性能。
三、连接器质量问题及解决方案1. 连接器接触不良连接器接触不良是常见的连接器质量问题之一。
造成接触不良的原因可能包括连接器的尺寸不准确、表面污染、接触件材料不合适等。
解决这个问题的方法包括定期清洁连接器、使用高质量的连接器材料、提高生产工艺等。
2. 连接器插拔力过大或过小连接器插拔力过大或过小都会影响连接器的正常使用。
插拔力过大可能导致连接器损坏，插拔力过小可能导致连接不牢固。
解决这个问题的方法包括优化连接器的结构设计、使用合适的材料、控制生产工艺等。
3. 连接器的机械性能不稳定连接器的机械性能不稳定可能导致连接器在长期使用中出现故障。
解决这个问题的方法包括优化连接器的结构设计、提高生产工艺、使用高质量的材料等。
连接器常用测试方法介绍
精确
接口连接器测试方法
接口连接器是一种用于将电子设备连接进行通信和数据传输的设备，它可以为设备间的稳定连接提供电流、集成电路、容错性和信号连接的功能。
确保接口连接器的正确性是保证系统的稳定性和可靠性的重要环节，因此测试接口连接器在系统安全性测试中尤为重要，应当采用有效的测试方法。
一、接口连接器的视觉检查
一般来说，接口连接器的连接质量可以通过镜头可视化检查来观察，如果受损的接口连接器不能满足要求，应尽快更换；如果接口连接器外形尺寸正常，则可以继续进行下一步的测试；另外，应根据设计要求对连接器的整体外形、安装方式以及接线顺序进行检查比较，确保满足各项安全性要求。
二、接口连接器接线性能检测。
连接器测试_中文)连接器是一种电子元器件，用于在电路板上连接和传递电信号。
它在各种电子设备中广泛应用，如计算机、手机、汽车、电视等。
连接器的质量对于电子设备的正常运行至关重要，因此需要进行连接器测试来确保其质量和可靠性。
首先，进行连接器的外观检查。
这可以通过目视检查或使用显微镜来完成。
外观检查主要包括连接器的尺寸、形状、焊接质量等方面。
检查连接器的尺寸是否符合设计要求，焊接是否均匀、无气孔等。
其次，进行电性能测试。
这包括直流电阻测试、断路和短路测试、绝缘电阻测试等。
直流电阻测试用于检测连接器的电气连接。
断路和短路测试用于检测连接器是否存在断路或短路情况。
绝缘电阻测试用于检测连接器与周围环境的绝缘性能。
接下来，进行接触电阻测试。
接触电阻是指连接器接触点之间的电阻。
低接触电阻是连接器良好连接的重要指标之一、接触电阻测试可以通过四线法来进行，以减少测量误差。
最后，进行物理性能测试。
物理性能测试包括耐久性测试、插拔测试、温度循环测试等。
耐久性测试用于检测连接器的使用寿命。
插拔测试用于测试连接器插拔的可靠性。
温度循环测试用于测试连接器在不同温度条件下的性能。
在连接器测试中，可使用各种测试设备和仪器，如显微镜、万用表、绝缘电阻测试仪、接触电阻测试仪等。
此外，还可以使用自动化测试设备进行大批量的连接器测试，提高测试效率和可靠性。
连接器的测试过程需要严格执行测试标准和规程。
测试结果应记录和分析，以便评估连接器的质量和可靠性，并作为改进设计和制造的依据。
总之，连接器测试是确保连接器质量和可靠性的重要环节。
通过外观检查、电性能测试、接触电阻测试和物理性能测试，可以评估连接器的性能，并为产品的设计和制造提供参考。
只有通过有效的连接器测试，才能保障电子设备的正常运行和稳定性。
连接器功能测试连接器功能测试是一种验证连接器在不同条件下的性能和可靠性的测试方法。
连接器是一种常见的电子组件，用于将电子设备中的电气和信号连接起来。
连接器功能测试的目的是确保连接器能够正常连接并传输电力或信号，以保证整个系统的正常运行。
1.接触阻抗测试：连接器的接触端子应具有低接触阻抗，以确保信号或电流能够正常传输。
测试方法包括使用万用表或示波器测量连接器端子之间的电阻或电压降。
2.插拔力测试：连接器的插拔力应在一定范围内，既不能太松也不能太紧。
测试方法包括使用力传感器或力测量仪测量连接器插拔时所需的力。
3.拔出力测试：连接器在正常使用情况下，应能够经受一定的拔出力，以保证连接的可靠性。
测试方法包括使用力传感器或力测量仪测量连接器拔出时所需的力。
4.阻燃性测试：连接器应具有阻燃性能，即在发生火灾时能够防止火势扩散。
测试方法包括将连接器暴露在一定温度下，并观察是否会产生明火或大量烟雾。
5.耐电压测试：连接器在规定的电压下应具有一定的耐电压能力，以确保系统安全。
测试方法包括在连接器的两个接点之间施加一定的电压，观察是否会出现击穿或漏电现象。
6.耐环境测试：连接器应能够在不同的环境条件下正常工作，包括高温、低温、湿度、振动等。
测试方法包括将连接器暴露在不同的环境条件下，并观察其性能是否受到影响。
7.振动测试：连接器应能够在正常振动条件下保持连接的可靠性。
测试方法包括将连接器置于振动台上，并观察其连接是否松动或出现异常。
8.冲击测试：连接器应能够在一定的冲击条件下保持连接的可靠性。
测试方法包括将连接器暴露在一定的冲击力下，并观察其连接是否松动或损坏。
9.寿命测试：连接器应具有一定的使用寿命，以确保其可靠性和持久性。
测试方法包括进行连接插拔次数的测试，以模拟实际使用条件下的连接器寿命。
10.封装性能测试：连接器应具有良好的封装性能，以防止灰尘、水汽等外界物质进入导致故障。
测试方法包括将连接器暴露在灰尘或水汽环境中，并观察其性能是否受到影响。

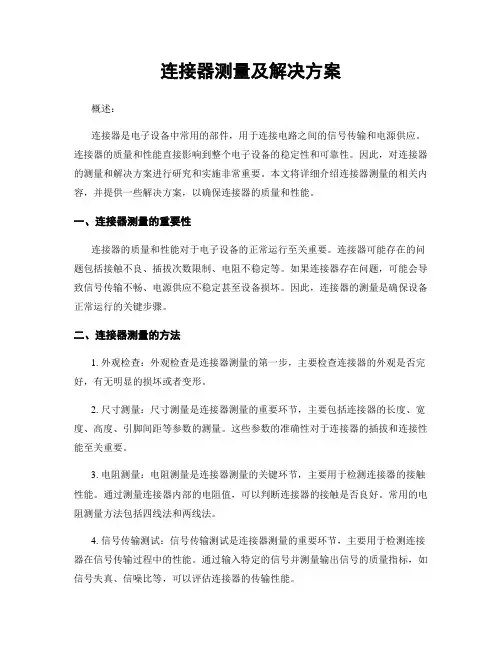

连接器测量及解决方案概述：连接器是电子设备中常用的部件，用于连接电路之间的信号传输和电源供应。
连接器的质量和性能直接影响到整个电子设备的稳定性和可靠性。
因此，对连接器的测量和解决方案进行研究和实施非常重要。
本文将详细介绍连接器测量的相关内容，并提供一些解决方案，以确保连接器的质量和性能。
一、连接器测量的重要性连接器的质量和性能对于电子设备的正常运行至关重要。
连接器可能存在的问题包括接触不良、插拔次数限制、电阻不稳定等。
如果连接器存在问题，可能会导致信号传输不畅、电源供应不稳定甚至设备损坏。
因此，连接器的测量是确保设备正常运行的关键步骤。
二、连接器测量的方法1. 外观检查：外观检查是连接器测量的第一步，主要检查连接器的外观是否完好，有无明显的损坏或者变形。
2. 尺寸测量：尺寸测量是连接器测量的重要环节，主要包括连接器的长度、宽度、高度、引脚间距等参数的测量。
这些参数的准确性对于连接器的插拔和连接性能至关重要。
3. 电阻测量：电阻测量是连接器测量的关键环节，主要用于检测连接器的接触性能。
通过测量连接器内部的电阻值，可以判断连接器的接触是否良好。
常用的电阻测量方法包括四线法和两线法。
4. 信号传输测试：信号传输测试是连接器测量的重要环节，主要用于检测连接器在信号传输过程中的性能。
通过输入特定的信号并测量输出信号的质量指标，如信号失真、信噪比等，可以评估连接器的传输性能。
5. 插拔次数测试：插拔次数测试是连接器测量的关键环节，主要用于检测连接器的耐久性能。
通过摹拟设备使用过程中的插拔次数，可以评估连接器的使用寿命和稳定性。
三、连接器测量的解决方案1. 自动化测试系统：为了提高连接器测量的效率和准确性，可以采用自动化测试系统。
自动化测试系统可以实现对连接器的快速测量和数据分析，大大提高了测试的效率和精度。
2. 精密测量仪器：连接器测量需要使用一些精密的测量仪器，如数字万用表、示波器、信号发生器等。
这些仪器具有高精度和稳定性，能够提供准确的测量结果。
连接器可靠性测试项目介绍连接器是将一个回路上的两个导体桥接起来，使得电流或者讯号可以从一个导体流向另一个导体的导体设备。
连接器形式和结构是千变万化的，随着应用对象、频率、功率、应用环境等不同，有各种不同形式的连接器。
连接器做可靠性测试项目有插拔力测试、耐久性测试、绝缘电阻测试、振动测试、机械冲击测试、冷热冲击测试、混合气体腐蚀测试等。
连接器可靠性测试方法：1、插拔力测试参考标准：EIA-364-13目的：验证连接器的插拔力是否符合产品规格要求；原理：将连接器按规定速率进行完全插合或拔出，记录相应的力值。
2、耐久性测试参考标准：EIA-364-09目的：评估反复插拔对连接器的影响，模拟实际使用中连接器的插拔状况。
原理：按照规定速率连续插拔连接器直至达到规定次数。
3、绝缘电阻测试参考标准：EIA-364-21目的：验证连接器的绝缘性能是否符合电路设计的要求或经受高温，潮湿等环境应力时，其阻值是否符合有关技术条件的规定。
原理：在连接器的绝缘部分施加电压，从而使绝缘部分的表面或内部产生漏电流而呈现出来的电阻值。
4、耐电压测试参考标准：EIA-364-20目的：验证连接器在额定电压下是否能安全工作，能否耐受过电位的能力，从而评定连接器绝缘材料或绝缘间隙是否合适原理：在连接器接触件与接触件之间，接触件与外壳之间施加规定电压并保持规定时间，观察样品是否有击穿或放电现象。
5、接触电阻测试参考标准：EIA-364-06/EIA-364-23目的：验证电流流经接触件的接触表面时产生的电阻值原理：通过对连接器通规定电流，测量连接器两端电压降从而得出电阻值6、振动测试：参考标准：EIA-364-28目的：验证振动对电连接器及其组件性能的影响。
振动类型：随机振动，正弦振动7、机械冲击测试参考标准：EIA-364-27目的：验证连接器及其组件耐冲击的能力或评定其结构是否牢固；测试波形：半正弦波，方波。
8、冷热冲击测试参考标准：EIA-364-32目的：评估连接器在急速的大温差变化下，对于其功能品质的影响。
连接器常用测试方法介绍连接器是将电子设备之间的电信号、电能传递的重要组件，广泛应用于电子设备中。
连接器的可靠性对于电子设备的正常运行起着重要作用。
为了保证连接器的可靠性，需要进行各种测试方法的验证。
下面将简要介绍连接器常用的测试方法。
1.外观检验：外观检验是连接器的最基本的测试方法之一、通过对连接器的外观进行检查，如检查外观是否完整、是否有划痕等，以确保连接器的质量。
2.接触电阻测试：接触电阻测试是对连接器内部连接件之间的接触情况进行测试。
通过测量连接器上的接触电阻，可以判断连接器的接触是否良好。
3.插拔次数测试：插拔次数测试是测试连接器插拔的可靠性。
通过模拟连接器的使用场景，反复进行插拔测试，以确定连接器承受多少次插拔后会出现故障。
4.机械性能测试：机械性能测试是测试连接器在机械方面的性能。
比如连接器的耐冲击性、耐振动性、耐拉力等。
通过模拟各种机械环境，测试连接器的机械性能，以确保连接器在各种条件下的可靠性。
5.耐热性测试：耐热性测试是测试连接器在高温环境下的表现。
通过将连接器置于高温环境中，测试连接器的耐热温度、耐热时间等，以确保连接器在高温环境下的可靠性。
6.导电性能测试：导电性能测试是测试连接器的导电性能。
通过测量连接器的导电电阻、导电性能等指标，以确保连接器的导电性能符合要求。
7.绝缘性能测试：绝缘性能测试是测试连接器的绝缘性能。
通过测量连接器的绝缘电阻、绝缘电压等指标，以确保连接器的绝缘性能符合要求。
8.环境适应性测试：环境适应性测试是测试连接器在各种环境条件下的适应能力。
比如连接器的耐湿性、耐腐蚀性、耐紫外线性等。
通过模拟各种环境条件，测试连接器在各种环境下的可靠性。
9.信号传输测试：信号传输测试是测试连接器在信号传输方面的性能。
通过将连接器用于传输各种信号，并测试信号的传输质量、传输速率等指标，以确保连接器在信号传输方面的可靠性。
10.可靠性测试：可靠性测试是对连接器的综合性能进行测试。

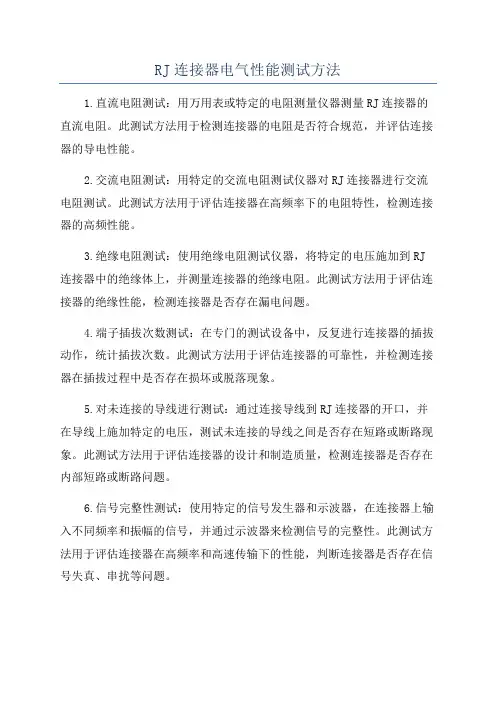

RJ连接器电气性能测试方法1.直流电阻测试：用万用表或特定的电阻测量仪器测量RJ连接器的直流电阻。
此测试方法用于检测连接器的电阻是否符合规范，并评估连接器的导电性能。
2.交流电阻测试：用特定的交流电阻测试仪器对RJ连接器进行交流电阻测试。
此测试方法用于评估连接器在高频率下的电阻特性，检测连接器的高频性能。
3.绝缘电阻测试：使用绝缘电阻测试仪器，将特定的电压施加到RJ 连接器中的绝缘体上，并测量连接器的绝缘电阻。
此测试方法用于评估连接器的绝缘性能，检测连接器是否存在漏电问题。
4.端子插拔次数测试：在专门的测试设备中，反复进行连接器的插拔动作，统计插拔次数。
此测试方法用于评估连接器的可靠性，并检测连接器在插拔过程中是否存在损坏或脱落现象。
5.对未连接的导线进行测试：通过连接导线到RJ连接器的开口，并在导线上施加特定的电压，测试未连接的导线之间是否存在短路或断路现象。
此测试方法用于评估连接器的设计和制造质量，检测连接器是否存在内部短路或断路问题。
6.信号完整性测试：使用特定的信号发生器和示波器，在连接器上输入不同频率和振幅的信号，并通过示波器来检测信号的完整性。
此测试方法用于评估连接器在高频率和高速传输下的性能，判断连接器是否存在信号失真、串扰等问题。
7.传导噪声测试：使用专门的传导噪声测试仪器，对连接器进行传导噪声测试。
此测试方法用于评估连接器的屏蔽效果和抗传导噪声性能，检测连接器是否存在传导噪声干扰问题。
8.环境适应性测试：将连接器置于不同的环境条件下，如高温、低温、湿度等，测试连接器的电气性能是否受到环境影响。
以上是RJ连接器的一些常见电气性能测试方法，通过这些测试可以评估连接器的质量和可靠性，确保其在实际应用中的正常工作。
