对永磁无刷直流电机和开关磁阻电机的理解

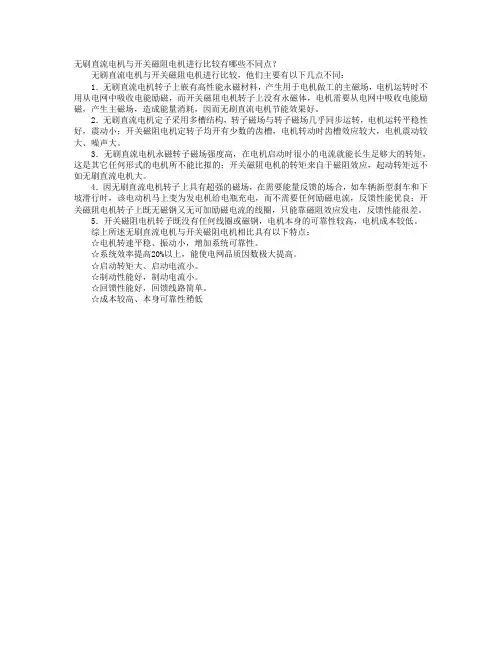

无刷直流电机与开关磁阻电机进行比较有哪些不同点？
无刷直流电机与开关磁阻电机进行比较，他们主要有以下几点不同：
1．无刷直流电机转子上嵌有高性能永磁材料，产生用于电机做工的主磁场，电机运转时不用从电网中吸收电能励磁，而开关磁阻电机转子上没有永磁体，电机需要从电网中吸收电能励磁，产生主磁场，造成能量消耗，因而无刷直流电机节能效果好。

2．无刷直流电机定子采用多槽结构，转子磁场与转子磁场几乎同步运转，电机运转平稳性好，震动小；开关磁阻电机定转子均开有少数的齿槽，电机转动时齿槽效应较大，电机震动较大、噪声大。

3．无刷直流电机永磁转子磁场强度高，在电机启动时很小的电流就能长生足够大的转矩，这是其它任何形式的电机所不能比拟的；开关磁阻电机的转矩来自于磁阻效应，起动转矩远不如无刷直流电机大。

4．因无刷直流电机转子上具有超强的磁场，在需要能量反馈的场合，如车辆新型刹车和下坡滑行时，该电动机马上变为发电机给电瓶充电，而不需要任何励磁电流，反馈性能优良；开关磁阻电机转子上既无磁钢又无可加励磁电流的线圈，只能靠磁阻效应发电，反馈性能很差。

5．开关磁阻电机转子既没有任何线圈或磁钢，电机本身的可靠性较高，电机成本较低。

综上所述无刷直流电机与开关磁阻电机相比具有以下特点：
☆电机转速平稳、振动小，增加系统可靠性。

☆系统效率提高20%以上，能使电网品质因数极大提高。

☆启动转矩大、启动电流小。

☆制动性能好，制动电流小。

☆回馈性能好，回馈线路简单。

☆成本较高、本身可靠性稍低。

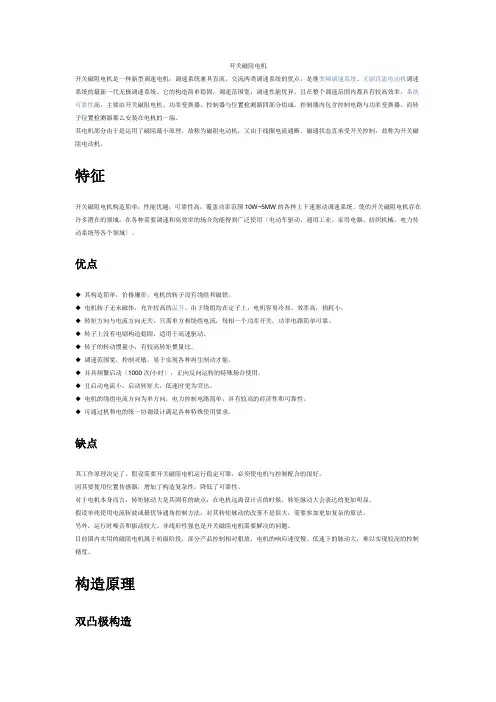

开关磁阻电机开关磁阻电机是一种新型调速电机，调速系统兼具直流、交流两类调速系统的优点，是继变频调速系统、无刷直流电动机调速系统的最新一代无极调速系统。

它的构造简单稳固，调速范围宽，调速性能优异，且在整个调速范围内都具有较高效率，系统可靠性高。

主要由开关磁阻电机、功率变换器、控制器与位置检测器四部分组成。

控制器内包含控制电路与功率变换器，而转子位置检测器那么安装在电机的一端。

其电机部分由于是运用了磁阻最小原理，故称为磁阻电动机，又由于线圈电流通断、磁通状态直承受开关控制，故称为开关磁阻电动机。

特征开关磁阻电机构造简单，性能优越，可靠性高，覆盖功率范围10W~5MW的各种上下速驱动调速系统。

使的开关磁阻电机存在许多潜在的领域，在各种需要调速和高效率的场合均能得到广泛使用〔电动车驱动、通用工业、家用电器、纺织机械、电力传动系统等各个领域〕。

优点◆其构造简单，价格廉价，电机的转子没有绕组和磁铁。

◆电机转子无永磁体，允许较高的温升。

由于绕组均在定子上，电机容易冷却。

效率高，损耗小。

◆转矩方向与电流方向无关，只需单方相绕组电流，每相一个功率开关，功率电路简单可靠。

◆转子上没有电刷构造稳固，适用于高速驱动。

◆转子的转动惯量小，有较高转矩惯量比。

◆调速范围宽，控制灵敏，易于实现各种再生制动才能。

◆并具频繁启动〔1000次/小时〕，正向反向运转的特殊场合使用。

◆且启动电流小，启动转矩大，低速时更为突出。

◆电机的绕组电流方向为单方向，电力控制电路简单，具有较高的经济性和可靠性。

◆可通过机和电的统一协调设计满足各种特殊使用要求。

缺点其工作原理决定了，假设需要开关磁阻电机运行稳定可靠，必须使电机与控制配合的很好。

因其要使用位置传感器，增加了构造复杂性，降低了可靠性。

对于电机本身而言，转矩脉动大是其固有的缺点；在电机远离设计点的时候，转矩脉动大会表达的更加明显。

假设单纯使用电流斩波或最优导通角控制方法，对其转矩脉动的改善不是很大，需要参加更加复杂的算法。

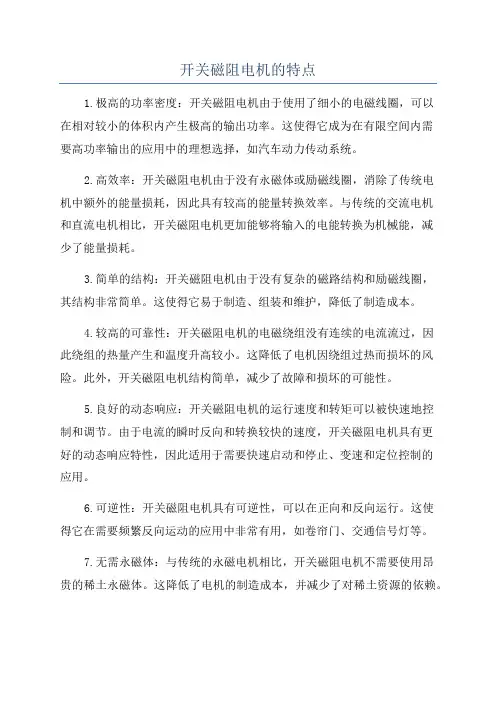

开关磁阻电机的特点1.极高的功率密度：开关磁阻电机由于使用了细小的电磁线圈，可以在相对较小的体积内产生极高的输出功率。

这使得它成为在有限空间内需要高功率输出的应用中的理想选择，如汽车动力传动系统。

2.高效率：开关磁阻电机由于没有永磁体或励磁线圈，消除了传统电机中额外的能量损耗，因此具有较高的能量转换效率。

与传统的交流电机和直流电机相比，开关磁阻电机更加能够将输入的电能转换为机械能，减少了能量损耗。

3.简单的结构：开关磁阻电机由于没有复杂的磁路结构和励磁线圈，其结构非常简单。

这使得它易于制造、组装和维护，降低了制造成本。

4.较高的可靠性：开关磁阻电机的电磁绕组没有连续的电流流过，因此绕组的热量产生和温度升高较小。

这降低了电机因绕组过热而损坏的风险。

此外，开关磁阻电机结构简单，减少了故障和损坏的可能性。

5.良好的动态响应：开关磁阻电机的运行速度和转矩可以被快速地控制和调节。

由于电流的瞬时反向和转换较快的速度，开关磁阻电机具有更好的动态响应特性，因此适用于需要快速启动和停止、变速和定位控制的应用。

6.可逆性：开关磁阻电机具有可逆性，可以在正向和反向运行。

这使得它在需要频繁反向运动的应用中非常有用，如卷帘门、交通信号灯等。

7.无需永磁体：与传统的永磁电机相比，开关磁阻电机不需要使用昂贵的稀土永磁体。

这降低了电机的制造成本，并减少了对稀土资源的依赖。

8.低噪音和振动：开关磁阻电机由于没有永磁体和励磁线圈，减少了机械振动和磁噪音的产生。

因此，它是一种较为安静的电机，适用于对噪音和振动要求较高的应用中。

总结起来，开关磁阻电机具有高功率密度、高效率、简单的结构、较高的可靠性、良好的动态响应、可逆性、无需永磁体、低噪音和振动等特点。

这些特点使得开关磁阻电机在许多领域中成为一种非常有竞争力的电机选择。

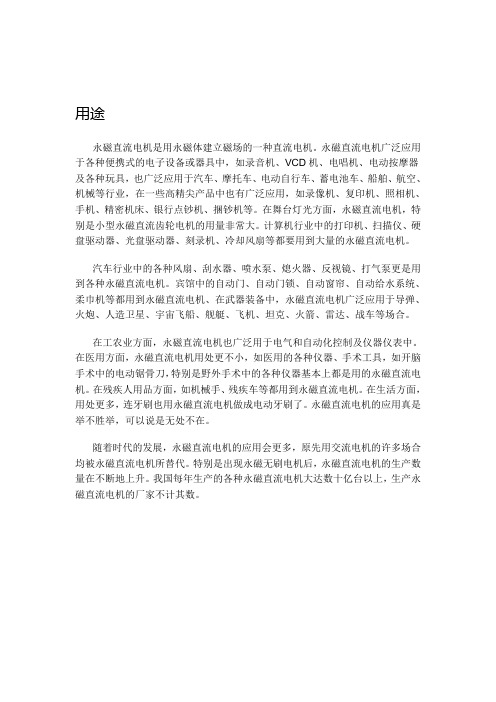

用途永磁直流电机是用永磁体建立磁场的一种直流电机。

永磁直流电机广泛应用于各种便携式的电子设备或器具中，如录音机、VCD机、电唱机、电动按摩器及各种玩具，也广泛应用于汽车、摩托车、电动自行车、蓄电池车、船舶、航空、机械等行业，在一些高精尖产品中也有广泛应用，如录像机、复印机、照相机、手机、精密机床、银行点钞机、捆钞机等。

在舞台灯光方面，永磁直流电机，特别是小型永磁直流齿轮电机的用量非常大。

计算机行业中的打印机、扫描仪、硬盘驱动器、光盘驱动器、刻录机、冷却风扇等都要用到大量的永磁直流电机。

汽车行业中的各种风扇、刮水器、喷水泵、熄火器、反视镜、打气泵更是用到各种永磁直流电机。

宾馆中的自动门、自动门锁、自动窗帘、自动给水系统、柔巾机等都用到永磁直流电机、在武器装备中，永磁直流电机广泛应用于导弹、火炮、人造卫星、宇宙飞船、舰艇、飞机、坦克、火箭、雷达、战车等场合。

在工农业方面，永磁直流电机也广泛用于电气和自动化控制及仪器仪表中。

在医用方面，永磁直流电机用处更不小，如医用的各种仪器、手术工具，如开脑手术中的电动锯骨刀，特别是野外手术中的各种仪器基本上都是用的永磁直流电机。

在残疾人用品方面，如机械手、残疾车等都用到永磁直流电机。

在生活方面，用处更多，连牙刷也用永磁直流电机做成电动牙刷了。

永磁直流电机的应用真是举不胜举，可以说是无处不在。

随着时代的发展，永磁直流电机的应用会更多，原先用交流电机的许多场合均被永磁直流电机所替代。

特别是出现永磁无刷电机后，永磁直流电机的生产数量在不断地上升。

我国每年生产的各种永磁直流电机大达数十亿台以上，生产永磁直流电机的厂家不计其数。

特点1、可替代直流电机调速、变频器+变频电机调速、异步电机+减速机调速；2、具有传统直流电机的优点，同时又取消了碳刷、滑环结构；3、可以低速大功率运行，可以省去减速机直接驱动大的负载；4、体积小、重量轻、出力大；5、转矩特性优异，中、低速转矩性能好，启动转矩大，启动电流小；6、无级调速，调速范围广，过载能力强；7、软启软停、制动特性好，可省去原有的机械制动或电磁制动装置；8、效率高，电机本身没有励磁损耗和碳刷损耗，消除了多级减速耗，综合节电率可达20%~60%。

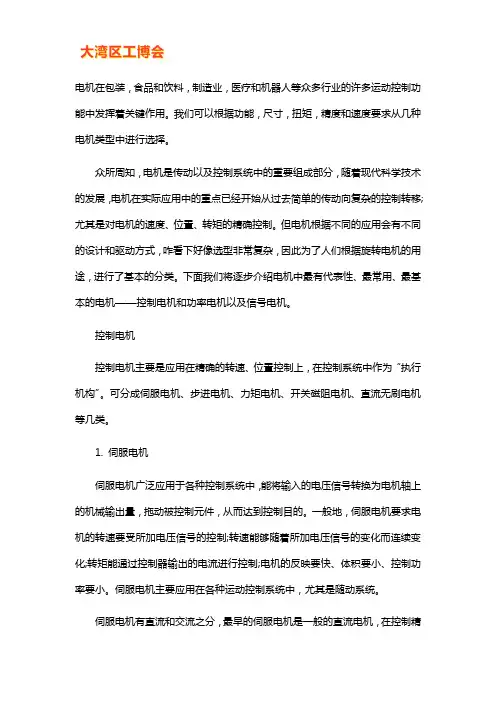

电机在包装，食品和饮料，制造业，医疗和机器人等众多行业的许多运动控制功能中发挥着关键作用。

我们可以根据功能，尺寸，扭矩，精度和速度要求从几种电机类型中进行选择。

众所周知，电机是传动以及控制系统中的重要组成部分，随着现代科学技术的发展，电机在实际应用中的重点已经开始从过去简单的传动向复杂的控制转移;尤其是对电机的速度、位置、转矩的精确控制。

但电机根据不同的应用会有不同的设计和驱动方式，咋看下好像选型非常复杂，因此为了人们根据旋转电机的用途，进行了基本的分类。

下面我们将逐步介绍电机中最有代表性、最常用、最基本的电机——控制电机和功率电机以及信号电机。

控制电机控制电机主要是应用在精确的转速、位置控制上，在控制系统中作为“执行机构”。

可分成伺服电机、步进电机、力矩电机、开关磁阻电机、直流无刷电机等几类。

1. 伺服电机伺服电机广泛应用于各种控制系统中，能将输入的电压信号转换为电机轴上的机械输出量，拖动被控制元件，从而达到控制目的。

一般地，伺服电机要求电机的转速要受所加电压信号的控制;转速能够随着所加电压信号的变化而连续变化;转矩能通过控制器输出的电流进行控制;电机的反映要快、体积要小、控制功率要小。

伺服电机主要应用在各种运动控制系统中，尤其是随动系统。

伺服电机有直流和交流之分，最早的伺服电机是一般的直流电机，在控制精度不高的情况下，才采用一般的直流电机做伺服电机。

当前随着永磁同步电机技术的飞速发展，绝大部分的伺服电机是指交流永磁同步伺服电机或者直流无刷电机。

2. 步进电机所谓步进电机就是一种将电脉冲转化为角位移的执行机构;更通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度。

我们可以通过控制脉冲的个数来控制电机的角位移量，从而达到精确定位的目的;同时还可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

目前，比较常用的步进电机包括反应式步进电机（VR）、永磁式步进电机（PM）、混合式步进电机（HB）和单相式步进电机等。

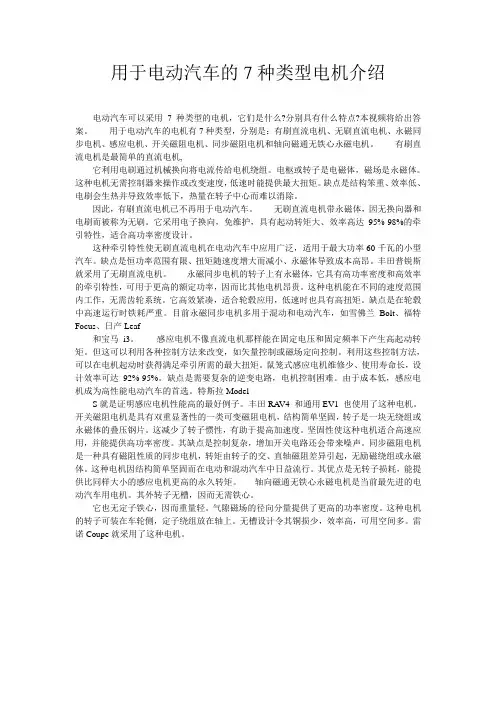

用于电动汽车的7种类型电机介绍电动汽车可以采用7种类型的电机，它们是什么?分别具有什么特点?本视频将给出答案。

用于电动汽车的电机有7种类型，分别是：有刷直流电机、无刷直流电机、永磁同步电机、感应电机、开关磁阻电机、同步磁阻电机和轴向磁通无铁心永磁电机。

有刷直流电机是最简单的直流电机,它利用电刷通过机械换向将电流传给电机绕组。

电枢或转子是电磁体，磁场是永磁体。

这种电机无需控制器来操作或改变速度，低速时能提供最大扭矩。

缺点是结构笨重、效率低、电刷会生热并导致效率低下，热量在转子中心而难以消除。

因此，有刷直流电机已不再用于电动汽车。

无刷直流电机带永磁体，因无换向器和电刷而被称为无刷。

它采用电子换向，免维护，具有起动转矩大、效率高达95%-98%的牵引特性，适合高功率密度设计。

这种牵引特性使无刷直流电机在电动汽车中应用广泛，适用于最大功率60千瓦的小型汽车。

缺点是恒功率范围有限、扭矩随速度增大而减小、永磁体导致成本高昂。

丰田普锐斯就采用了无刷直流电机。

永磁同步电机的转子上有永磁体，它具有高功率密度和高效率的牵引特性，可用于更高的额定功率，因而比其他电机昂贵。

这种电机能在不同的速度范围内工作，无需齿轮系统。

它高效紧凑，适合轮毂应用，低速时也具有高扭矩。

缺点是在轮毂中高速运行时铁耗严重。

目前永磁同步电机多用于混动和电动汽车，如雪佛兰Bolt、福特Focus、日产Leaf和宝马i3。

感应电机不像直流电机那样能在固定电压和固定频率下产生高起动转矩。

但这可以利用各种控制方法来改变，如矢量控制或磁场定向控制。

利用这些控制方法，可以在电机起动时获得满足牵引所需的最大扭矩。

鼠笼式感应电机维修少、使用寿命长，设计效率可达92%-95%。

缺点是需要复杂的逆变电路，电机控制困难。

由于成本低，感应电机成为高性能电动汽车的首选。

特斯拉ModelS就是证明感应电机性能高的最好例子。

丰田RA V4 和通用EV1 也使用了这种电机。

开关磁阻电机是具有双重显著性的一类可变磁阻电机，结构简单坚固，转子是一块无绕组或永磁体的叠压钢片。

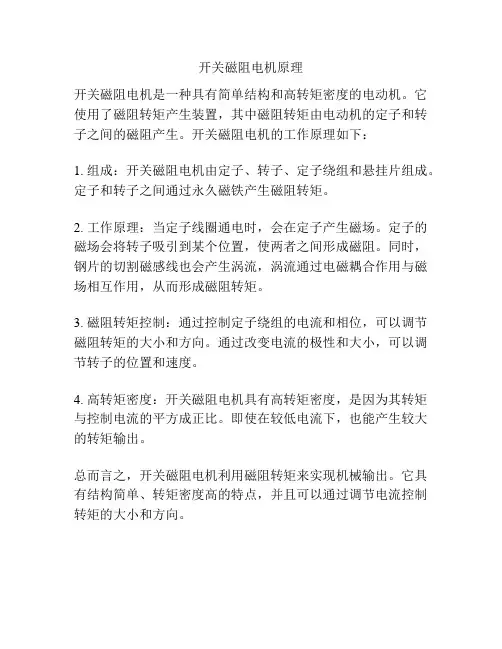

开关磁阻电机原理
开关磁阻电机是一种具有简单结构和高转矩密度的电动机。

它使用了磁阻转矩产生装置，其中磁阻转矩由电动机的定子和转子之间的磁阻产生。

开关磁阻电机的工作原理如下：
1. 组成：开关磁阻电机由定子、转子、定子绕组和悬挂片组成。

定子和转子之间通过永久磁铁产生磁阻转矩。

2. 工作原理：当定子线圈通电时，会在定子产生磁场。

定子的磁场会将转子吸引到某个位置，使两者之间形成磁阻。

同时，钢片的切割磁感线也会产生涡流，涡流通过电磁耦合作用与磁场相互作用，从而形成磁阻转矩。

3. 磁阻转矩控制：通过控制定子绕组的电流和相位，可以调节磁阻转矩的大小和方向。

通过改变电流的极性和大小，可以调节转子的位置和速度。

4. 高转矩密度：开关磁阻电机具有高转矩密度，是因为其转矩与控制电流的平方成正比。

即使在较低电流下，也能产生较大的转矩输出。

总而言之，开关磁阻电机利用磁阻转矩来实现机械输出。

它具有结构简单、转矩密度高的特点，并且可以通过调节电流控制转矩的大小和方向。

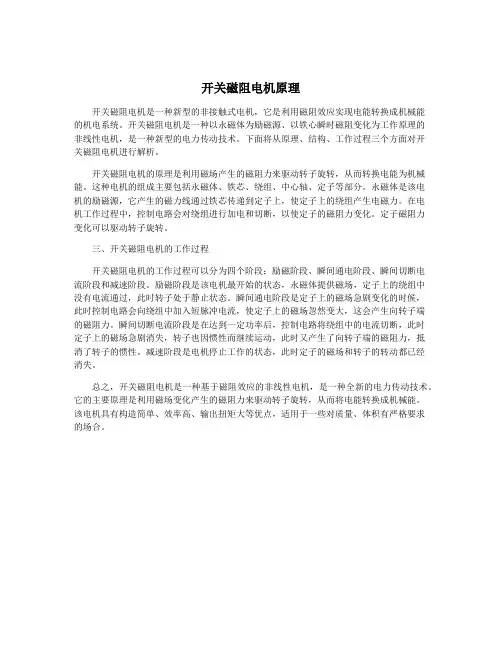

开关磁阻电机原理开关磁阻电机是一种新型的非接触式电机，它是利用磁阻效应实现电能转换成机械能的机电系统。

开关磁阻电机是一种以永磁体为励磁源、以铁心瞬时磁阻变化为工作原理的非线性电机，是一种新型的电力传动技术。

下面将从原理、结构、工作过程三个方面对开关磁阻电机进行解析。

开关磁阻电机的原理是利用磁场产生的磁阻力来驱动转子旋转，从而转换电能为机械能。

这种电机的组成主要包括永磁体、铁芯、绕组、中心轴、定子等部分。

永磁体是该电机的励磁源，它产生的磁力线通过铁芯传递到定子上，使定子上的绕组产生电磁力。

在电机工作过程中，控制电路会对绕组进行加电和切断，以使定子的磁阻力变化。

定子磁阻力变化可以驱动转子旋转。

三、开关磁阻电机的工作过程开关磁阻电机的工作过程可以分为四个阶段：励磁阶段、瞬间通电阶段、瞬间切断电流阶段和减速阶段。

励磁阶段是该电机最开始的状态，永磁体提供磁场，定子上的绕组中没有电流通过，此时转子处于静止状态。

瞬间通电阶段是定子上的磁场急剧变化的时候，此时控制电路会向绕组中加入短脉冲电流，使定子上的磁场忽然变大，这会产生向转子端的磁阻力。

瞬间切断电流阶段是在达到一定功率后，控制电路将绕组中的电流切断，此时定子上的磁场急剧消失，转子也因惯性而继续运动，此时又产生了向转子端的磁阻力，抵消了转子的惯性。

减速阶段是电机停止工作的状态，此时定子的磁场和转子的转动都已经消失。

总之，开关磁阻电机是一种基于磁阻效应的非线性电机，是一种全新的电力传动技术。

它的主要原理是利用磁场变化产生的磁阻力来驱动转子旋转，从而将电能转换成机械能。

该电机具有构造简单、效率高、输出扭矩大等优点，适用于一些对质量、体积有严格要求的场合。

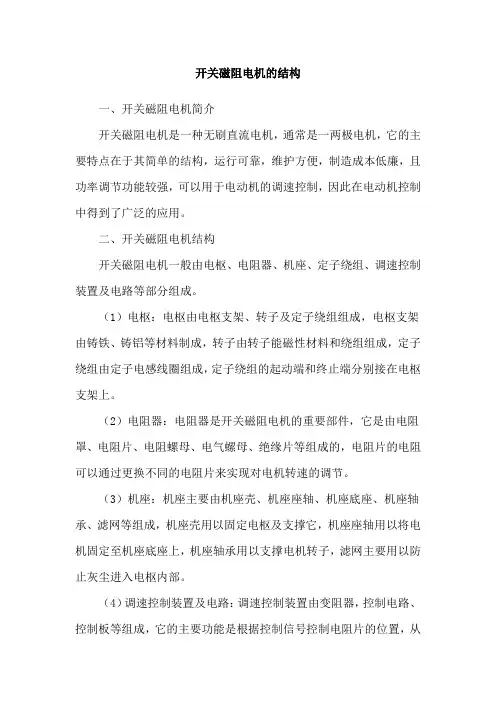

开关磁阻电机的结构
一、开关磁阻电机简介
开关磁阻电机是一种无刷直流电机，通常是一两极电机，它的主要特点在于其简单的结构，运行可靠，维护方便，制造成本低廉，且功率调节功能较强，可以用于电动机的调速控制，因此在电动机控制中得到了广泛的应用。

二、开关磁阻电机结构
开关磁阻电机一般由电枢、电阻器、机座、定子绕组、调速控制装置及电路等部分组成。

（1）电枢：电枢由电枢支架、转子及定子绕组组成，电枢支架由铸铁、铸铝等材料制成，转子由转子能磁性材料和绕组组成，定子绕组由定子电感线圈组成，定子绕组的起动端和终止端分别接在电枢支架上。

（2）电阻器：电阻器是开关磁阻电机的重要部件，它是由电阻罩、电阻片、电阻螺母、电气螺母、绝缘片等组成的，电阻片的电阻可以通过更换不同的电阻片来实现对电机转速的调节。

（3）机座：机座主要由机座壳、机座座轴、机座底座、机座轴承、滤网等组成，机座壳用以固定电枢及支撑它，机座座轴用以将电机固定至机座底座上，机座轴承用以支撑电机转子，滤网主要用以防止灰尘进入电枢内部。

（4）调速控制装置及电路：调速控制装置由变阻器，控制电路、控制板等组成，它的主要功能是根据控制信号控制电阻片的位置，从
而改变电机的转速。

控制电路可以用小电压信号控制，或者用模拟量信号控制。

三、开关磁阻电机的作用
开关磁阻电机可以用于电动机的调速控制，用于调节电动机的转速和扭矩，以达到所需的转矩和转速要求，且具有可靠性高、调速灵敏、功率可调范围大等优点，因此被广泛应用于各类电动机的控制中。

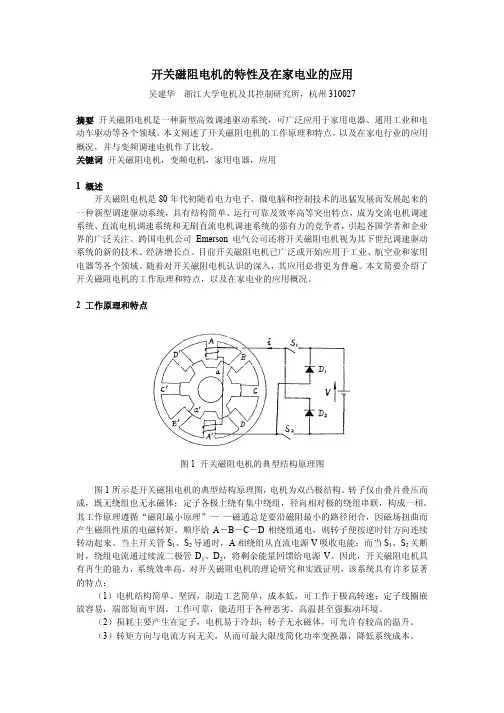

开关磁阻电机的特性及在家电业的应用吴建华浙江大学电机及其控制研究所，杭州310027摘要开关磁阻电机是一种新型高效调速驱动系统，可广泛应用于家用电器、通用工业和电动车驱动等各个领域。

本文阐述了开关磁阻电机的工作原理和特点，以及在家电行业的应用概况，并与变频调速电机作了比较。

关键词开关磁阻电机，变频电机，家用电器，应用1 概述开关磁阻电机是80年代初随着电力电子、微电脑和控制技术的迅猛发展而发展起来的一种新型调速驱动系统，具有结构简单、运行可靠及效率高等突出特点，成为交流电机调速系统、直流电机调速系统和无刷直流电机调速系统的强有力的竞争者，引起各国学者和企业界的广泛关注。

跨国电机公司Emerson电气公司还将开关磁阻电机视为其下世纪调速驱动系统的新的技术、经济增长点。

目前开关磁阻电机已广泛或开始应用于工业、航空业和家用电器等各个领域。

随着对开关磁阻电机认识的深入，其应用必将更为普遍。

本文简要介绍了开关磁阻电机的工作原理和特点，以及在家电业的应用概况。

2 工作原理和特点图1 开关磁阻电机的典型结构原理图图1所示是开关磁阻电机的典型结构原理图，电机为双凸极结构。

转子仅由叠片叠压而成，既无绕组也无永磁体；定子各极上绕有集中绕组，径向相对极的绕组串联，构成一相。

其工作原理遵循“磁阻最小原理”——磁通总是要沿磁阻最小的路径闭合，因磁场扭曲而产生磁阻性质的电磁转矩。

顺序给A－B－C－D相绕组通电，则转子便按逆时针方向连续转动起来。

当主开关管S1、S2导通时，A相绕组从直流电源V吸收电能；而当S1、S2关断时，绕组电流通过续流二极管D1、D2，将剩余能量回馈给电源V。

因此，开关磁阻电机具有再生的能力，系统效率高。

对开关磁阻电机的理论研究和实践证明，该系统具有许多显著的特点：（1）电机结构简单、坚固，制造工艺简单，成本低，可工作于极高转速；定子线圈嵌放容易，端部短而牢固，工作可靠，能适用于各种恶劣、高温甚至强振动环境。

新能源汽车驱动电机分类及其特点1.根据结构和工作原理分类驱动电机按照工作电源种类可分为直流电机和交流电机。

按结构和工作原理可分为直流电机、异步电机、同步电机。

目前，在新能源汽车领域，常用的驱动电机有直流电机（DC Motor）、感应电机（IM）、直流无刷电机（BLDC）、永磁同步电机（PMSM）以及开关磁阻电机（SRM）等。

（1）直流电机。

在电动汽车发展的早期，很多电动汽车都是采用直流电机方案。

主要是看中了直流电机的产品成熟，控制方式容易，调速优良的特点。

但由于直流电机本身的短板非常突出，其自身复杂的机械结构（电刷和机械换向器等），制约了它的瞬时过载能力和电机转速的进一步提高；而且在长时间工作的情况下，电机的机械结构会产生损耗，提高了维护成本。

此外，电机运转时的电刷火花会使转子发热，浪费能量，散热困难，还会造成高频电磁干扰，这些因素都会影响整车性能。

由于直流电机的缺点非常突出，目前的电动汽车已经将直流电机淘汰。

（2）交流异步电机。

交流异步电机是目前工业中应用十分广泛的一类电机，其特点是定、转子由硅钢片叠压而成，两端用铝盖封装，定、转子之间没有相互接触的机械部件，结构简单，运行可靠耐用，维修方便。

交流异步电机与同功率的直流电机相比效率更高，质量约轻了1/2。

如果采用矢量控制的控制方式，可以获得与直流电机相媲美的可控性和更宽的调速范围。

由于有着效率高、比功率较大、适合于高速运转等优势，交流异步电机是目前大功率电动汽车上应用较广的电机。

但在高速运转的情况下电机的转子发热严重，工作时要保证电机冷却，同时交流异步电机的驱动、控制系统很复杂，电机本体的成本也偏高，另外，运行时还需要变频器提供额外的无功功率来建立磁场，故相与永磁电机和开关磁阻电机相比，交流异步电机的效率和功率密度偏低，不是能效化的选择。

汽车一般以一定的高速持续行驶，所以能够让高速运转而且在高速时有较高效率的交流异步电机得到广泛应用。

（3）永磁同步电机。

永磁直流无刷电机和永磁同步电机1. 引言说到电机，很多人可能觉得这就是个硬邦邦的技术话题，其实啊，电机就像我们生活中的小助手，默默为我们的日常服务。

今天，我们就来聊聊两种电机：永磁直流无刷电机（BLDC）和永磁同步电机（PMSM）。

它们都是以“永磁”命名，听起来是不是很高大上？实际上，这两位“电机明星”各有千秋，各有自己的粉丝群体，来，咱们一起深入了解一下它们的故事。

2. 永磁直流无刷电机（BLDC）2.1 什么是BLDC？首先，永磁直流无刷电机就像是一位现代的“高科技小伙”，它的无刷设计让它比传统的有刷电机更加出色。

大家知道，电机里有刷子，像是老古董，容易磨损，还得频繁换，真是让人烦。

可是BLDC就不同了，它彻底告别了刷子，效率高得惊人，使用寿命也大大延长。

听说，有的人用了好几年都没出毛病，简直就像是电机界的“长青树”！2.2 BLDC的应用场景说到应用，BLDC可不是个闲人，简直可以说是无处不在。

无论是电动车、空调，还是咱们常见的吸尘器，甚至是智能手机里的马达，BLDC都有一席之地。

试想一下，当你在炎热的夏天打开空调，清凉的风吹来，那可都是BLDC在默默工作呢！而且，它运行的时候安静得就像小猫咪，让你在家里享受宁静时光。

3. 永磁同步电机（PMSM）3.1 PMSM的特性再来说说永磁同步电机，PMSM也不甘示弱。

它像是一位稳重的绅士，拥有极高的扭矩密度和出色的控制性能。

这位绅士可是电机界的“技术流”，使用的是同步原理，能在各类负载下稳定工作，简直是个全能选手。

很多时候，PMSM被广泛应用在工业领域，比如数控机床、自动化设备等。

它的表现就像一位经验丰富的老手，踏实稳重，给人一种值得信赖的感觉。

3.2 PMSM的优缺点当然，PMSM也有自己的小脾气。

相比BLDC，它的制造成本稍高，毕竟技术含量在那里。

不过，物有所值，使用寿命和运行效率可都是杠杠的，能让你省不少电费呢！这就好比买了个高档手机，虽然贵，但它的性能和体验真心让人满意。

自启动永磁同步电机与开关磁阻电机对比1、自启动永磁同步电机1.1 工作原理起步过程与异步电机一样，定子绕组三相旋转磁场与转子鼠笼条（铜条）感应电流产生的磁场作用，让电机启动起来，此时永磁体不起作用，当转速起来后，由永磁体与定子旋转磁场作用带动转子旋转。

当同步转速稳定后，由于定子磁场转速与转子转速一致，及没有相对运动，不会产生感应电流，鼠笼条（铜条）也就不起作用。

1.2 基本结构主要由定子铁芯、绕组、机座、端盖、接线盒、转子铁芯、转轴、磁钢等组成。

定子结构转子结构2、开关磁阻电机2.1 工作原理开关磁阻电机磁路始终以“磁阻最小”为转动原则，及当绕组通交流时，会在气隙形成交流磁场，该磁场从定子流动转子，再留回定子形成回路，该回路始终从最小磁阻的路径流过。

然后通过控制器依次给三相绕组通电形成旋转磁场，从而带动转子旋转起来。

2.2 基本结构除转子上没有磁钢外，其余构建与永磁同步电机一致，只是转子形状和绕组排布有差异而已。

3、性能对比3.1 由于开关磁阻电机定子和转子都有齿槽，气隙磁场畸变比较严重，相比永磁同步电机只有定子开有槽，开关磁阻转矩脉动和电磁噪音大很多。

3.2 自启动永磁同步电机转子有启动绕组，可以直接启动，而开关磁阻电机必须通过控制器才能启动，成本增加，而且需增加控制器安装空间。

3.3 开关磁阻电机由于转子没有安装永磁体，出力全靠定子绕组电流产生，不仅增加了定子绕组和逆变器的负担，也提高了逆变器功率要求，当然成本也会提高。

3.4 永磁同步电机额定效率达95%以上，且高效率区域很宽，而开关磁阻基本在90%左右，高效区也很窄，在负载比较低的工况下，耗电量比较高。

3.5 同功率、转速下，永磁同步电机可以做得比开关磁阻体积小、重量轻。

综上：与开关磁阻电机相比，永磁同步电机的优势更明显，特别是在负载不高的工况下，节能效果比较突出。

由于国家对环保的大力宣传，人们的环保意识不断提高，针对环境污染较为严重的尾气排放问题，汽车行业研发出了电动汽车，减少尾气排放。

但是，作为电动汽车，汽车的电机就显得格外重要。

下面就给大家介绍一下电动汽车的电机有哪些种类。

电动汽车电机主要有直流电机、感应电机、永磁无刷电机以及开关磁阻电机等。

1. 直流电机早期开发的电动汽车多采用直流电机，其控制装置简单，成本低。

电动汽车最常采用的是他励直流电机和串励直流电机。

但由于直流电机存在换向器和电刷，它们之间有机械磨损，需要定期维护。

换向器和电刷之间的机械损耗、接触损耗以及电损耗使得直流电机的效率较低。

直流电机在现代高性能电动汽车上的应用正在较少，但仍有一些电动汽车在应用，例如，东京大学UOT电动汽车，马自达公司BANGO电动汽车，意大利菲亚特公司900E/E2电动汽车，我国的陆骏电动汽车。

2. 永磁无刷电机永磁无刷电机可分为两类：一类是具有正弦波电流的永磁同步电机，另一类是具有矩形脉冲波电流的无刷直流电机。

两种电机，转子都是永久磁体，电机转子不需要电刷和励磁绕组，通过定子绕组换相产生旋转转矩。

永磁无刷电机可靠性高，输出功率大，与相同转速的其他电机相比具有体积小，质量轻，便于维修，高效率，高功率因数等特点。

由于转子没有励磁绕组，无铜耗，磁通小，在低负荷时铁耗很小，因此，永磁无刷电机具有高的“功率/质量”比，可以高速运转，同时由于没有转子的磨损且定子绕组是主要的发热源，易于冷却。

转子电磁时间常数小，电机动态特性好，极限转速和制动性能都由于其他类型电机。

但永磁无刷电机的功率范围较小，一般最大功率为几十千瓦，同事在高温、振动和过高电流作用下，会发生磁性衰退现象，降低永磁无刷电机的性能。

内嵌永磁体无刷直流电机是一种新型的无刷电机，这种电机在转子铁芯上开有与极数相同的燕尾槽，将永磁体嵌入其内，永磁体与相邻的铁芯凸极构成一个磁极，这种电机同时具备无刷直流电机和串励直流电机的特性。

从结构的角度说明交流异步电机、永磁同步电机与开关磁阻电机的区别交流异步电机、永磁同步电机和开关磁阻电机是三种常见的电动机类型，它们在结构上有着明显的区别。

下面将从结构的角度对这三种电机进行详细的说明。

1. 交流异步电机交流异步电机是一种常见的电动机类型，其基本结构包括定子、转子、端盖、轴承等部分。

定子是电机的外部结构，通常由铁芯和绕组组成。

铁芯是由硅钢片叠压而成，具有良好的导磁性能。

绕组是电机的电路部分，通常由漆包线绕制而成，用于产生磁场。

转子是电机的内部结构，通常由铁芯和绕组组成。

端盖是电机的支撑部分，用于固定定子和转子。

轴承是电机的运动部分，用于支撑转子并减小摩擦。

交流异步电机的工作原理是通过定子绕组产生的旋转磁场与转子绕组产生的磁场相互作用，使转子产生旋转运动。

由于转子的转速与旋转磁场的转速之间存在一定的差值（称为转差率），因此交流异步电机又称为转差电机。

2. 永磁同步电机永磁同步电机是一种高效、高性能的电动机类型，其基本结构包括定子、转子、端盖、轴承等部分。

定子和转子都是由永磁材料制成的磁极，通常采用钕铁硼等高性能永磁材料。

定子上的磁极分为两段或多段，以产生不同的极对数。

转子上的磁极也分为两段或多段，以产生不同的极对数。

端盖是电机的支撑部分，用于固定定子和转子。

轴承是电机的运动部分，用于支撑转子并减小摩擦。

永磁同步电机的工作原理是通过定子和转子之间的磁耦合作用，使转子跟随定子的旋转磁场同步旋转。

由于永磁同步电机的转子不需要额外的励磁电流，因此其效率较高，功率因数较大。

此外，永磁同步电机还具有启动迅速、调速范围宽等优点。

3. 开关磁阻电机开关磁阻电机是一种结构简单、成本低的电动机类型，其基本结构包括定子、转子、端盖、轴承等部分。

定子和转子都是由硅钢片叠压而成的凸极结构，通常采用四极或六极结构。

端盖是电机的支撑部分，用于固定定子和转子。

轴承是电机的运动部分，用于支撑转子并减小摩擦。

开关磁阻电机的工作原理是通过改变定子和转子之间的相对位置，使磁阻发生变化，从而产生电磁转矩驱动转子旋转。

开关磁阻电机结构特点
开关磁阻电机属于一种新型的电机类型，其结构特点如下：
1. 转子结构：开关磁阻电机的转子由多个铁心组成，每个铁心之间通过绝缘材料隔开。

转子的铁心数量可以根据电机的功率和应用场景进行调整。

2. 定子结构：开关磁阻电机的定子主要由多个绕组组成，每个绕组分别被固定在定子铁心上。

定子铁心之间也通过绝缘材料隔开。

3. 磁路特点：开关磁阻电机的磁路是由多个通道组成的。

通道中有一个绕组，通过切换电流方向来产生磁场。

这种磁路结构使得电机具有高效率和高功率密度的特点。

4. 控制系统：开关磁阻电机的控制系统通常采用DSP芯片进行控制。

控制系统根据电机的负载情况和运行状态，来调整电流的方向和大小，以实现电机的高效率和高性能。

5. 优点：开关磁阻电机具有高效率、高功率密度、高响应速度、低噪音、低振动等优点。

此外，由于开关磁阻电机的磁路结构简单，制造成本低，因此在工业应用中也具有较高的竞争力。

以上是开关磁阻电机的结构特点和优点，它是一种新型的电机类型，具有很高的应用前景和发展潜力。

三相交流异步电机永磁同步电机和开关磁阻电机在结构上及工作原理1. 引言1.1 概述在现代电力系统中，电机是不可或缺的设备之一。

三相交流异步电机、永磁同步电机和开关磁阻电机是常用的三种类型，在工业生产、家用电器以及交通领域广泛应用。

本文将重点探讨这三种电机在结构上及工作原理方面的差异和应用领域。

1.2 文章结构本文分为五个主要部分，首先是引言部分，对文章进行概述，并列出文章结构。

接下来会依次介绍三相交流异步电机、永磁同步电机和开关磁阻电机的结构、工作原理以及应用领域。

最后是结论部分，对比分析结果并评价各种电机的优缺点，并展望其发展前景。

1.3 目的本文旨在提供一个全面深入的了解三相交流异步电机、永磁同步电机和开关磁阻电机在结构和工作原理上的差异，帮助读者更好地理解它们在不同领域中的应用优势与适用条件。

通过对这些电机种类进行综合比较与评价，读者可以更加准确地选择合适的电机类型以满足特定应用需求，并对其未来发展做出预测。

2. 三相交流异步电机2.1 结构三相交流异步电机是一种常见的电动机类型，它由定子和转子组成。

定子是由三个互相偏移120度的线圈组成，这些线圈通过电路与外部电源连接以产生旋转磁场。

转子由铜质或导体材料制成，并包含永磁体。

2.2 工作原理当交流电源通入定子线圈时，产生的旋转磁场引起了转子内的感应电势。

根据感应法则，轴向排列的导体会在旋转磁场中感应出环形电流。

这个环形电流创造了一个反向磁场，与旋转磁场相互作用并引起了转子运动。

因此，转子开始以稍低于旋转磁场速度的速度运动。

2.3 应用领域三相交流异步电机被广泛应用于各种行业和领域。

它们常见于家庭及工业设备中的泵、风扇、压缩机、传送带等机械设备上。

此外，在交通工具如列车、地铁以及飞机中也经常使用它们。

以上为文章"2. 三相交流异步电机"部分内容的详细描述。

3. 永磁同步电机:永磁同步电机是一种通过在转子上安装永磁体来实现同步运转的电机。
