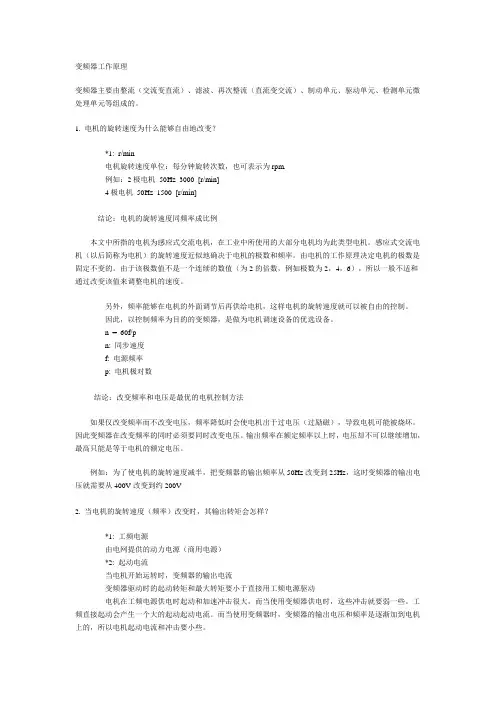

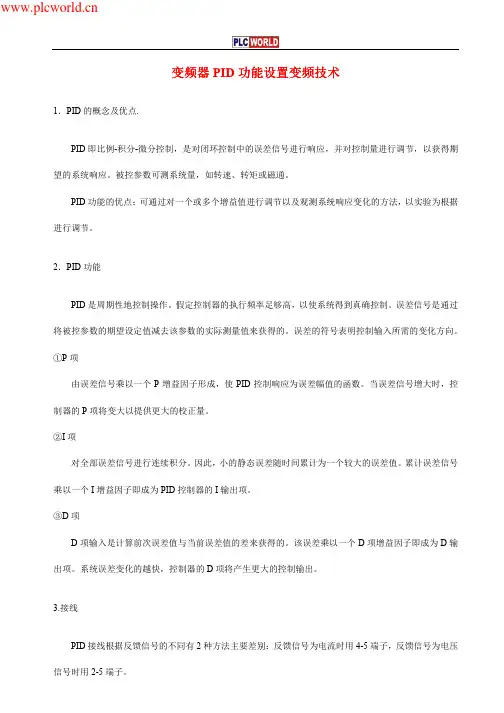

变频器工作原理变频器主要由整流（交流变直流）、滤波、再次整流（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。
1. 电机的旋转速度为什么能够自由地改变？*1: r/min电机旋转速度单位：每分钟旋转次数，也可表示为rpm.例如：2极电机50Hz 3000 [r/min]4极电机50Hz 1500 [r/min]结论：电机的旋转速度同频率成比例本文中所指的电机为感应式交流电机，在工业中所使用的大部分电机均为此类型电机。
感应式交流电机（以后简称为电机）的旋转速度近似地确决于电机的极数和频率。
由电机的工作原理决定电机的极数是固定不变的。
由于该极数值不是一个连续的数值（为2的倍数，例如极数为2，4，6），所以一般不适和通过改变该值来调整电机的速度。
另外，频率能够在电机的外面调节后再供给电机，这样电机的旋转速度就可以被自由的控制。
因此，以控制频率为目的的变频器，是做为电机调速设备的优选设备。
n = 60f/pn: 同步速度f: 电源频率p: 电机极对数结论：改变频率和电压是最优的电机控制方法如果仅改变频率而不改变电压，频率降低时会使电机出于过电压（过励磁），导致电机可能被烧坏。
因此变频器在改变频率的同时必须要同时改变电压。
输出频率在额定频率以上时，电压却不可以继续增加，最高只能是等于电机的额定电压。
例如：为了使电机的旋转速度减半，把变频器的输出频率从50Hz改变到25Hz，这时变频器的输出电压就需要从400V改变到约200V2. 当电机的旋转速度（频率）改变时，其输出转矩会怎样？*1: 工频电源由电网提供的动力电源（商用电源）*2: 起动电流当电机开始运转时，变频器的输出电流变频器驱动时的起动转矩和最大转矩要小于直接用工频电源驱动电机在工频电源供电时起动和加速冲击很大，而当使用变频器供电时，这些冲击就要弱一些。
工频直接起动会产生一个大的起动起动电流。
而当使用变频器时，变频器的输出电压和频率是逐渐加到电机上的，所以电机起动电流和冲击要小些。

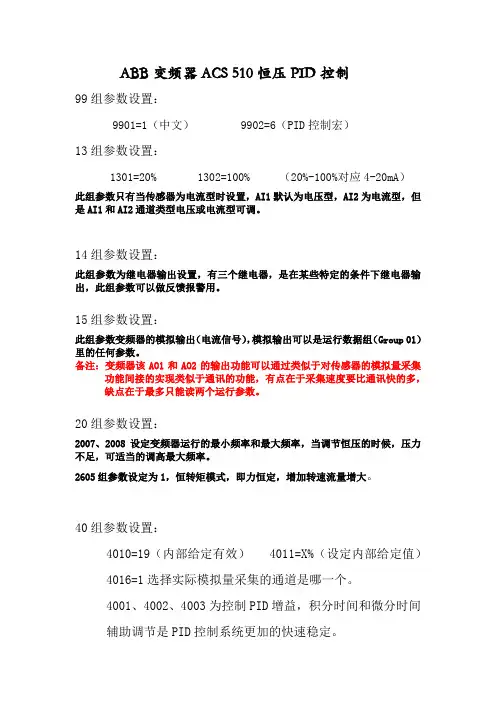

ABB变频器ACS 510恒压PID控制
99组参数设置：
9901=1（中文） 9902=6（PID控制宏）
13组参数设置：
1301=20% 1302=100% （20%-100%对应4-20mA）
此组参数只有当传感器为电流型时设置，AI1默认为电压型，AI2为电流型，但是AI1和AI2通道类型电压或电流型可调。
14组参数设置：
此组参数为继电器输出设置，有三个继电器，是在某些特定的条件下继电器输出，此组参数可以做反馈报警用。
15组参数设置：
此组参数变频器的模拟输出（电流信号），模拟输出可以是运行数据组（Group 01）里的任何参数。
备注：变频器该AO1和AO2的输出功能可以通过类似于对传感器的模拟量采集功能间接的实现类似于通讯的功能，有点在于采集速度要比通讯快的多，缺点在于最多只能读两个运行参数。
20组参数设置：
2007、2008设定变频器运行的最小频率和最大频率，当调节恒压的时候，压力不足，可适当的调高最大频率。
2605组参数设定为1，恒转矩模式，即力恒定，增加转速流量增大。
40组参数设置：
4010=19（内部给定有效） 4011=X%（设定内部给定值） 4016=1选择实际模拟量采集的通道是哪一个。
4001、4002、4003为控制PID增益，积分时间和微分时间辅助调节是PID控制系统更加的快速稳定。

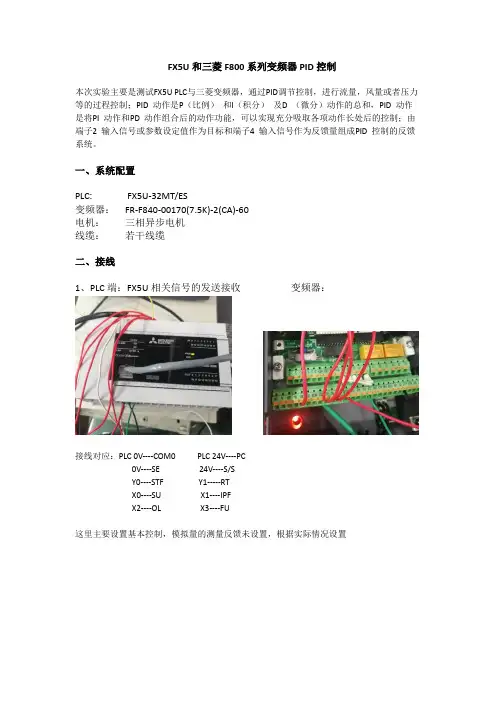

FX5U和三菱F800系列变频器PID控制本次实验主要是测试FX5U PLC与三菱变频器，通过PID调节控制，进行流量，风量或者压力等的过程控制；PID 动作是P（比例）和I（积分）及D （微分）动作的总和，PID 动作是将PI 动作和PD 动作组合后的动作功能，可以实现充分吸取各项动作长处后的控制；由端子2 输入信号或参数设定值作为目标和端子4 输入信号作为反馈量组成PID 控制的反馈系统。
一、系统配置PLC: FX5U-32MT/ES变频器：FR-F840-00170(7.5K)-2(CA)-60电机：三相异步电机线缆：若干线缆二、接线1、PLC端：FX5U相关信号的发送接收变频器：接线对应：PLC 0V----COM0 PLC 24V----PC0V----SE 24V----S/SY0----STF Y1-----RTX0----SU X1----IPFX2----OL X3----FU这里主要设置基本控制，模拟量的测量反馈未设置，根据实际情况设置三、参数设置① Pr.128=20，设定PID动作，目标值输入以及测定值驶入，偏差值输入，参照下表PID动作，当进行PID控制时需要根据实际情况来判断是正作用或负作用，这里选择的是负作用，判断可参照下面；目标值可通过2号端子或参数Pr.133，这里是设参数为目标值② Pr.131=50（PID上限）这里设置的是百分比，如果反馈量超过此设定，就输出FUP 信号。
测定值的最大输入（20mA/5V/10V）等于100%，例如测定反馈的是压力，对于压力表最大量程为0-60Mpa，那么60对应的100%，上限设为50%对应实际上限就是30Mpa。
③ Pr.132=30（PID下限）如果检测值超过此设定，就输出FDN 信号。
④ Pr.133=40（PID 动作目标值）设定PID 控制时的设定值这三个参数根据实际情况设定下面为PID控制过程中输入输出信号的设定⑤ Pr.183=14（设定RT端子输入PID开始信号）⑥ Pr.191=47 （设定SU端子输出PID控制中信号）⑦ Pr.192=16 （设定IPF端子输出PID正反动作信号）⑧ Pr.193=14 （设定OL端子输出PID下限信号）⑨ Pr.194=15 （设定FU端子输出PID上限信号）⑩ Pr.129=PID 比例范围测量值的微小变化会引起执行量的很大改变，当执行量上下波动大，稳定性变差，修改此参数可提高稳定性，影响灵敏度，增益Kp ＝ 1/ 比例常数，值越大，灵敏度越高，稳定性变差⑪ Pr.130=PID 积分时间随着积分时间的减少，到达设定值就越快，但也容易发生振荡。
V20-变频器PID-控制恒压供水操作指南1.硬件接线西门子基本型变频器SINAMICS V20 可应用于恒压供水系统，本文提供具体的接线及简单操作流程。
通过BOP设置固定的压力目标值，使用4~20mA管道压力反馈仪表构成的PID控制恒压供水系统的接线如下图所示：图1-1.V20变频器用于恒压供水典型接线2调试步骤2.1 工厂复位当调试变频器时，建议执行工厂复位操作：P0010 = 30P0970 = 1(显示50? 时按下OK按钮选择输入频率，直接转至P304进入快速调试。
)2.2 快速调试表2-1 快速调试参数操作流程参数功能设置P0003 访问级别=3 （专家级）P0010 调试参数= 1 （快速调试）P0100 50 / 60 Hz 频率选择根据需要设置参数值：=0: 欧洲[kW] ，50 Hz （工厂缺省值）=1: 北美[hp] ，60 HzP0304[0] 电机额定电压[V] 范围：10 (2000)说明：输入的铭牌数据必须与电机接线（星形/ 三角形）一致P0305[0] 电机额定电流[A] 范围：0.01 (10000)说明：输入的铭牌数据必须与电机接线（星形/ 三角形）一致P0307[0] 电机额定功率[kW / hp] 范围：0.01 ... 2000.0说明：如P0100 = 0 或2 ，电机功率单位为[kW]如P0100 = 1 ，电机功率单位为[hp]P0308[0] 电机额定功率因数（cosφ ）范围：0.000 ... 1.000说明：此参数仅当P0100 = 0 或 2 时可见P0309[0] 电机额定效率[%] 范围：0.0 ... 99.9说明：仅当P0100 = 1 时可见此参数设为0 时内部计算其值。
P0310[0] 电机额定频率[Hz] 范围：12.00 ... 599.00P0311[0] 电机额定转速[RPM] 范围：0 (40000)P0314[0] 电机极对数设置为0时内部计算其值。
