供配电系统中电气设备的作用

发电厂变电站电气设备引言发电厂变电站是一个重要的能源基础设施，主要用于将发电厂产生的电能变换为适合输送和分配的电能。

电气设备是发电厂变电站的核心组成部分，负责将电能进行各种电压等级的变换和保护。

本文将介绍发电厂变电站常见的电气设备及其功能。

主要电气设备发电变压器发电变压器是发电厂变电站中最重要的电气设备之一。

其主要功能是将发电机产生的低电压变换为高电压，以便输送到远距离的用户。

发电变压器一般由高压侧和低压侧组成，通过电磁感应的原理进行电能的变换。

高压断路器高压断路器是发电厂变电站中用于保护电力设备免受过电压和短路故障的电气设备。

当电力设备发生短路故障或过电压时，高压断路器会迅速切断电路，以防止更严重的设备损坏或事故发生。

低压断路器低压断路器是发电厂变电站中的另一种重要电气设备，用于保护低压电路和用户设备。

低压断路器一般是通过过载保护和短路保护来保护电力设备免受电流过载和短路故障的损害。

继电器继电器是发电厂变电站中一个重要的电气控制设备，用于控制和保护电力系统的运行。

继电器可以根据电力系统的工作状态，通过电磁吸合或释放的方式来控制电路的开关状态。

常见的继电器包括过流继电器、欠电压继电器和过温继电器等。

变压器保护装置变压器保护装置是用于对发电变压器进行保护的电气设备。

它可以监测变压器的电流、温度和油位等参数，并在发现异常情况时及时切断电路，以保护变压器免受损坏。

其他电气设备除了上述几种主要的电气设备外，发电厂变电站还包括其他一些辅助设备和辅助电气设备，如电流互感器、电压互感器、避雷器、接地装置等。

这些设备在保证电力系统的安全运行和电能的高效利用方面起到重要作用。

总结发电厂变电站电气设备是保证电力系统供电可靠性和安全性的关键设备。

发电变压器、高压断路器、低压断路器、继电器和变压器保护装置是发电厂变电站中常见的主要电气设备。

此外，还有一些辅助设备和辅助电气设备用于支持电力系统的正常运行和保护。

了解这些电气设备的功能和作用，有助于我们更好地理解和维护发电厂变电站。

大学供配电考试题及答案一、选择题（每题2分，共20分）1. 供配电系统中，以下哪个设备不是用来保护电路的？A. 断路器B. 熔断器C. 变压器D. 继电器答案：C2. 在三相四线制供电系统中，中性线的作用是什么？A. 传输电流B. 减小电压C. 保护接地D. 稳定电压答案：C3. 以下哪种电缆不适合用于高压供电系统？A. 交联聚乙烯电缆B. 聚氯乙烯电缆C. 橡胶绝缘电缆D. 油浸纸绝缘电缆答案：C4. 配电系统中，过载保护通常使用哪种设备？A. 过载继电器B. 热继电器C. 熔断器D. 断路器答案：B5. 以下哪种情况下，需要对供配电系统进行接地？A. 为了提高系统的效率B. 为了减少系统的功率损耗C. 为了保护人身安全D. 为了增加系统的稳定性答案：C6. 变压器的额定容量是指什么？A. 变压器的最大输出功率B. 变压器的输入功率C. 变压器的输出电压D. 变压器的输入电流答案：A7. 在供配电系统中，哪种设备用于限制短路电流？A. 断路器B. 熔断器C. 限流器D. 继电器答案：C8. 以下哪种类型的电缆适合于潮湿环境？A. 塑料绝缘电缆B. 橡胶绝缘电缆C. 油浸纸绝缘电缆D. 矿物绝缘电缆答案：B9. 配电柜中的开关设备，通常用于控制什么？A. 电流的方向B. 电流的大小C. 电路的通断D. 电压的高低答案：C10. 供配电系统中，哪种设备用于测量电流？A. 电压表B. 电流表C. 功率表D. 频率表答案：B二、填空题（每空1分，共20分）1. 供配电系统中，三相负载的连接方式有________和________。

答案：星形连接；三角形连接2. 断路器的主要功能包括________、________和________。

答案：过载保护；短路保护；隔离电路3. 变压器的效率是指________与________的比值。

答案：输出功率；输入功率4. 供电系统的电压等级通常分为________、________和________。

供配电系统及设备概述1. 引言供配电系统及设备是电力系统中一个重要的组成部分，负责将发电厂生成的电能输送到各个用户，同时保证供电的稳定性和安全性。

本文将对供配电系统及其主要设备进行概述，介绍其基本原理和功能。

2. 供配电系统概述供配电系统是将发电厂的输电系统与用户的配电系统相连接的电力网络。

它包括三个主要部分：发电系统、输电系统和配电系统。

2.1 发电系统发电系统是由一台或多台发电机组成的系统，它将机械能转化为电能。

常见的发电机包括燃气轮机、蒸汽轮机和水轮机等。

发电系统一般分为高压发电系统和低压发电系统，其中高压发电系统主要用于将电能输送到变电站。

2.2 输电系统输电系统是将发电厂产生的电能通过高压输电线路输送到各个变电站的系统。

输电系统一般采用高压电缆或架空输电线路进行输电。

高压输电线路常见的有220kV、500kV等不同电压等级，以满足不同距离和功率的输送要求。

2.3 配电系统配电系统是将从变电站输送过来的电能进行分配，最终供应给各个用户的系统。

配电系统通常包括变电站、配电变压器、配电线路等设备。

根据供电范围的不同，配电系统可以分为高压配电系统和低压配电系统。

3. 主要设备概述供配电系统涉及到多种设备，下面将简要介绍几种主要设备的基本原理和功能。

3.1 变电站变电站是连接输电系统和配电系统的重要环节，主要功能是将输电系统提供的高压电能转变为适用于配电系统的低压电能。

变电站通常包括变压器、断路器、隔离开关等设备。

3.2 配电变压器配电变压器用于将变电站输送过来的高压电能转变为适用于用户的低压电能。

它具有降压、隔离和稳压的功能，保证电能正常供应给用户。

3.3 配电线路配电线路将从配电变压器输出的低压电能输送到用户。

配电线路一般采用铜线或铝线制成，根据功率的不同，可以分为主干线和支线，以满足不同用户的用电需求。

3.4 断路器与隔离开关断路器和隔离开关是保护供配电系统安全运行的重要设备。

断路器主要用于在电路中发生过载或短路时自动切断电路，防止电气事故的发生；隔离开关用于切断供电系统与用户设备之间的电气连接，以便进行维修和检修工作。

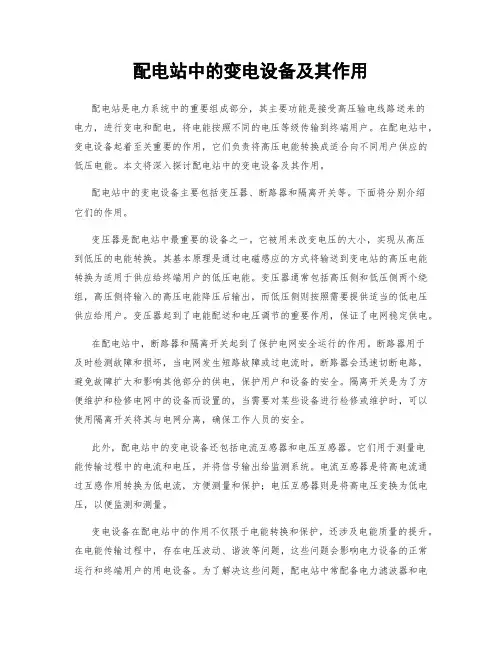

配电站中的变电设备及其作用配电站是电力系统中的重要组成部分，其主要功能是接受高压输电线路送来的电力，进行变电和配电，将电能按照不同的电压等级传输到终端用户。

在配电站中，变电设备起着至关重要的作用，它们负责将高压电能转换成适合向不同用户供应的低压电能。

本文将深入探讨配电站中的变电设备及其作用。

配电站中的变电设备主要包括变压器、断路器和隔离开关等。

下面将分别介绍它们的作用。

变压器是配电站中最重要的设备之一。

它被用来改变电压的大小，实现从高压到低压的电能转换。

其基本原理是通过电磁感应的方式将输送到变电站的高压电能转换为适用于供应给终端用户的低压电能。

变压器通常包括高压侧和低压侧两个绕组，高压侧将输入的高压电能降压后输出，而低压侧则按照需要提供适当的低电压供应给用户。

变压器起到了电能配送和电压调节的重要作用，保证了电网稳定供电。

在配电站中，断路器和隔离开关起到了保护电网安全运行的作用。

断路器用于及时检测故障和损坏，当电网发生短路故障或过电流时，断路器会迅速切断电路，避免故障扩大和影响其他部分的供电，保护用户和设备的安全。

隔离开关是为了方便维护和检修电网中的设备而设置的，当需要对某些设备进行检修或维护时，可以使用隔离开关将其与电网分离，确保工作人员的安全。

此外，配电站中的变电设备还包括电流互感器和电压互感器。

它们用于测量电能传输过程中的电流和电压，并将信号输出给监测系统。

电流互感器是将高电流通过互感作用转换为低电流，方便测量和保护；电压互感器则是将高电压变换为低电压，以便监测和测量。

变电设备在配电站中的作用不仅限于电能转换和保护，还涉及电能质量的提升。

在电能传输过程中，存在电压波动、谐波等问题，这些问题会影响电力设备的正常运行和终端用户的用电设备。

为了解决这些问题，配电站中常配备电力滤波器和电力调压器。

电力滤波器用于滤除谐波和干扰信号，保证电能质量的稳定性；电力调压器则用于调整电压，提高电压的稳定性和可靠性。

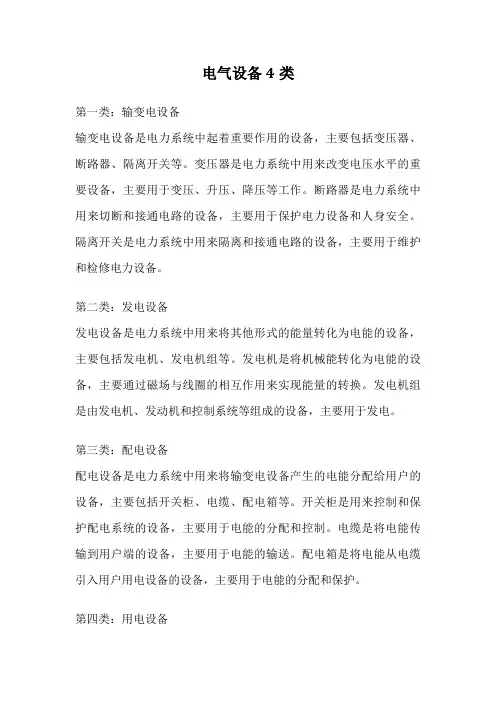

电气设备4类第一类：输变电设备输变电设备是电力系统中起着重要作用的设备，主要包括变压器、断路器、隔离开关等。

变压器是电力系统中用来改变电压水平的重要设备，主要用于变压、升压、降压等工作。

断路器是电力系统中用来切断和接通电路的设备，主要用于保护电力设备和人身安全。

隔离开关是电力系统中用来隔离和接通电路的设备，主要用于维护和检修电力设备。

第二类：发电设备发电设备是电力系统中用来将其他形式的能量转化为电能的设备，主要包括发电机、发电机组等。

发电机是将机械能转化为电能的设备，主要通过磁场与线圈的相互作用来实现能量的转换。

发电机组是由发电机、发动机和控制系统等组成的设备，主要用于发电。

第三类：配电设备配电设备是电力系统中用来将输变电设备产生的电能分配给用户的设备，主要包括开关柜、电缆、配电箱等。

开关柜是用来控制和保护配电系统的设备，主要用于电能的分配和控制。

电缆是将电能传输到用户端的设备，主要用于电能的输送。

配电箱是将电能从电缆引入用户用电设备的设备，主要用于电能的分配和保护。

第四类：用电设备用电设备是电力系统中用来将电能转化为其他形式能量的设备，主要包括电动机、电磁铁、电热水器等。

电动机是将电能转化为机械能的设备，主要用于驱动各种机械设备。

电磁铁是利用电磁力产生吸引力或排斥力的设备，主要用于控制和操作各种机械设备。

电热水器是利用电能将水加热的设备，主要用于供暖和热水供应。

总结：电气设备分为输变电设备、发电设备、配电设备和用电设备四类。

这些设备在电力系统中起着重要作用，使得电能能够从发电厂传输到用户端，并转化为其他形式的能量。

了解这些设备的基本原理和功能，对于维护和管理电力系统具有重要的意义。

只有保证这些设备的正常运行，才能确保电力系统的安全稳定运行，为人们的生活和生产提供可靠的电力供应。

因此，对于电气设备的研究和发展具有重要的意义。

常用低压配电电器的种类及其功能在工矿企业的电气控制设备中，采用的基本上都是低压电器。

因此，低压电器是电气控制中的基本组成元件，控制系统的优劣与低压电器的性能有直接的关系。

作为电气工程技术人员，应该熟悉低压电器的结构、工作原理和使用方法。

可编程控制器在电气控制系统中需要大量的低压控制电器才能组成一个完整的控制系统，因此熟悉低压电器的基本知识是学习可编程控制器的基础。

低压电器是指额定电压等级在交流1200V、直流1500V以下的电器。

在我国工业控制电路中最常用的三相交流电压等级为380V，只有在特定行业环境下才用其他电压等级，如煤矿井下的电钻用127V、运输机用660V、采煤机用1140V等。

单相交流电压等级最常见的为220V，机床、热工仪表和矿井照明等采用127V电压等级，其他电压等级如6V、12V、24V、36V和42V等一般用于安全场所的照明、信号灯以及作为控制电压。

直流常用电压等级有110V、220V和440V，主要用于动力；6V、12V、24V和36V 主要用于控制；在电子线路中还有5V、9V和15V等电压等级。

1.1 常用低压电器的分类低压电器种类繁多，功能各样，构造各异，用途广泛，工作原理各不相同，常用低压电器的分类方法也很多。

1．按用途或控制对象分类（1）配电电器：主要用于低压配电系统中。

要求系统发生故障时准确动作、可靠工作，在规定条件下具有相应的动稳定性与热稳定性，使电器不会被损坏。

常用的配电电器有刀开关、转换开关、熔断器和断路器等。

（2）控制电器：主要用于电气传动系统中。

要求寿命长、体积小、重量轻且动作迅速、准确、可靠。

常用的控制电器有接触器、继电器、起动器、主令电器和电磁铁等。

2．按动作方式分类（1）自动电器：依靠自身参数的变化或外来信号的作用，自动完成接通或分断等动作，如接触器和继电器等。

（2）手动电器：用手动操作来进行切换的电器，如刀开关、转换开关和按钮等。

3．按触点类型分类（1）有触点电器：利用触点的接通和分断来切换电路，如接触器、刀开关和按钮等。

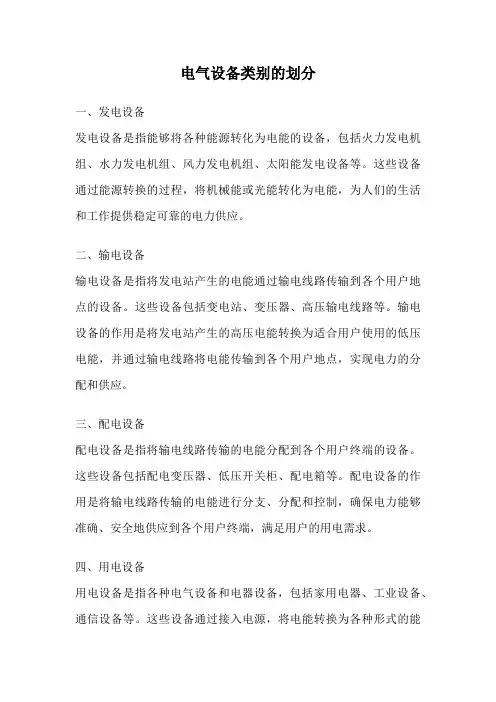

电气设备类别的划分一、发电设备发电设备是指能够将各种能源转化为电能的设备，包括火力发电机组、水力发电机组、风力发电机组、太阳能发电设备等。

这些设备通过能源转换的过程，将机械能或光能转化为电能，为人们的生活和工作提供稳定可靠的电力供应。

二、输电设备输电设备是指将发电站产生的电能通过输电线路传输到各个用户地点的设备。

这些设备包括变电站、变压器、高压输电线路等。

输电设备的作用是将发电站产生的高压电能转换为适合用户使用的低压电能，并通过输电线路将电能传输到各个用户地点，实现电力的分配和供应。

三、配电设备配电设备是指将输电线路传输的电能分配到各个用户终端的设备。

这些设备包括配电变压器、低压开关柜、配电箱等。

配电设备的作用是将输电线路传输的电能进行分支、分配和控制，确保电力能够准确、安全地供应到各个用户终端，满足用户的用电需求。

四、用电设备用电设备是指各种电气设备和电器设备，包括家用电器、工业设备、通信设备等。

这些设备通过接入电源，将电能转换为各种形式的能量，实现各种功能和应用。

用电设备的作用是为人们的生活和工作提供便利和支持，提高生产效率和生活品质。

五、控制设备控制设备是指用于控制和调节电气设备工作状态和参数的设备，包括开关、电机控制器、传感器、自动化控制系统等。

这些设备通过监测和反馈电气设备的工作状态，实现对设备的控制和调节，保证设备的安全运行和有效利用。

六、维护设备维护设备是指用于对电气设备进行维护和检修的设备，包括测试仪器、维修工具、维修车辆等。

这些设备通过对电气设备进行检测、诊断和维护，保证设备的正常运行和安全使用，延长设备的使用寿命和维护周期。

七、安全设备安全设备是指用于保护电气设备和人身安全的设备，包括漏电保护器、过载保护器、防火墙、安全开关等。

这些设备通过监测和控制电气设备的工作状态，及时发现和防止潜在的安全隐患，保护设备和人身安全。

八、节能设备节能设备是指用于提高电气设备能源利用效率和减少能源消耗的设备，包括节能灯具、变频器、能量管理系统等。

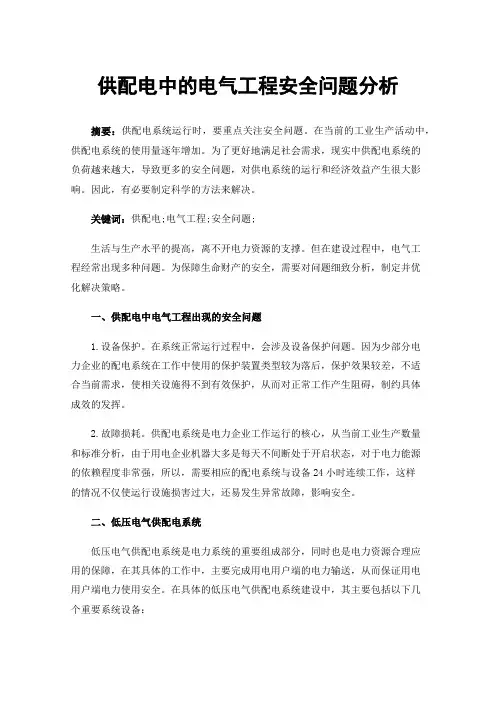

供配电中的电气工程安全问题分析摘要：供配电系统运行时，要重点关注安全问题。

在当前的工业生产活动中，供配电系统的使用量逐年增加。

为了更好地满足社会需求，现实中供配电系统的负荷越来越大，导致更多的安全问题，对供电系统的运行和经济效益产生很大影响。

因此，有必要制定科学的方法来解决。

关键词：供配电;电气工程;安全问题;生活与生产水平的提高，离不开电力资源的支撑。

但在建设过程中，电气工程经常出现多种问题。

为保障生命财产的安全，需要对问题细致分析，制定并优化解决策略。

一、供配电中电气工程出现的安全问题1.设备保护。

在系统正常运行过程中，会涉及设备保护问题。

因为少部分电力企业的配电系统在工作中使用的保护装置类型较为落后，保护效果较差，不适合当前需求，使相关设施得不到有效保护，从而对正常工作产生阻碍，制约具体成效的发挥。

2.故障损耗。

供配电系统是电力企业工作运行的核心，从当前工业生产数量和标准分析，由于用电企业机器大多是每天不间断处于开启状态，对于电力能源的依赖程度非常强，所以，需要相应的配电系统与设备24小时连续工作，这样的情况不仅使运行设施损害过大，还易发生异常故障，影响安全。

二、低压电气供配电系统低压电气供配电系统是电力系统的重要组成部分，同时也是电力资源合理应用的保障，在其具体的工作中，主要完成用电用户端的电力输送，从而保证用电用户端电力使用安全。

在具体的低压电气供配电系统建设中，其主要包括以下几个重要系统设备：1.变电设备。

变电设备是低压电气供配电系统工作运行过程中的重要装置，对于系统运行而言起到了非常重要的作用。

在其系统发挥电力作用时主要应用有变电装置开关、导线线路、电缆线路、接地设备、电容器装置、变压器装置等，实现电力电压控制。

2.配电设备。

配电设备也是低压电气供配电系统中应用的重要装置系统，其系统运行中主要包括的装置有配电柜装置、支架线路装置、接地线路等。

其主要完成电力输送分配等功能。

3.备用电源和发电设备。

1.衡量电能质量的两个重要指标是什么?答：电压和频率是衡量电能质量的两个重要指标。

2.供配电电压的选择主要取决于什么？为什么提倡提高低压供配电的电压等级？答：供配电电压的选择主要取决于用电负荷的大小和供电距离的长短。

因为，在输送功率一定的情况下，若提高供电电压，就能减少电能损耗，提高用户端电压质量；另一方面，电压等级越高，对设备的绝缘性能要求随之增高，投资费用相应增加。

提倡提高低压供配电的电压等级，目的是为了减少线路的电压损耗，保证远端负荷的电压水平，减小导线截面积和线路投资，增大供配电半径，减少变配电点，简化供配电系统。

同时也是节电的一项有效措施，在世界上已经成为一种发展趋势。

3.对供配电系统的基本要求有哪些？答：用户对供配电系统的基本要求是经济性、安全性和可靠性。

4.供配电系统的负荷如何划分的？答：供配电系统的负荷，按其对供电可靠性的要求，通常分为三级。

其中一级负荷：若对此负荷停电，将会造成人的生命危险及设备损坏，打乱复杂的生产过程，造成重大设备损坏且难以修复，或给国民经济带来极大损失。

二级负荷：若对此种负荷停电，将会造成工厂生产机器部分停止运转，或生产流程紊乱且难以恢复，致使产品大量减产，工厂内部交通停顿，造成一定的经济损失，或使城市居民的正常生活受到影响。

三级负荷：所有不属于一、二级负荷的其他负荷均属于三级负荷。

5.什么叫电气间距？答：为保证供配电系统运行中电气设备及人员的安全和检修维护工作及搬运的方便，供配电装置中的带电导体的相间、导体相对地面之间都应有一定的距离，以保证设备运行或过电压时空气绝缘不会被击穿，这个距离称为电气间距。

6.变压器在供配电技术中起什么用途？在电力系统中，变压器占有极其重要的地位。

在供配电技术中的主要用途表现在以下两点：电能供出电能时，利用变压器升高发电机的出口电压，以减少线路中的能量损耗和提高电能利用率；向用户分配电能时，又可利用变压器把电压降低，以满足用户的需要和提高用电的安全性。

供配电系统中电气设备的作用了解供配电系统中电气设备的作用1、高压熔断器的作用是什么？熔断器（FU）是最为简单和常用的保护电器，它的作用是在通过的电流超过规定值并经过一定的时间后熔体（熔丝或熔片）熔化而分断电流，断开电路，在电路中起到过载（过负荷）和短路保护。

2、常用的熔断器有哪些？（1）在输配电系统中，对容量小且不太重要的负荷，广泛采用高压熔断器；（2）户内高压熔断器：户内广泛采用RN系列的高压管式限流熔断器；1）RN系列户内高压管式熔断器RN1、RN2、RN3、RN4、RN5及RN6等，主要用于3～35kV配电系统中作短路保护和过负荷保护。

2）RN型熔断器的灭弧能力很强，能在短路后不到半个周期即短路电流未达到冲击电流值时就能完全熄灭电弧、切断短路电流。

具有这种特性的熔断器称为“限流”式熔断器。

（3）户外高压熔断器：户外则广泛使用RW4、RW10F等型高压跌开式熔断器或RW10-35型的高压限流熔断器。

1）RW系列跌开式熔断器，又称跌落式熔断器，被广泛用于环境正常的户外场所，作高压线路和设备的短路保护用；2）RW系列跌开式熔断器串接在线路中，可利用绝缘钩棒（俗称“令克棒”）直接操作熔管（含熔体）的分、合，此功能相当于“隔离开关”。

3、高压隔离开关（QS）的作用、特点和分类是什么？（1）主要功能是隔离高压电源，以保证对其他电器设备及线路的安全检修及人身安全。

（2）特点有两个：1）隔离开关的结构特点是断开后具有明显可见的断开间隙，且断开间隙的绝缘及相间绝缘都是足够可靠的。

2）隔离开关没有灭弧装置，所以不容许带负荷操作，但可容许通断一定的小电流。

（3）高压隔离开关分类：1）高压隔离开关按安装地点，分为户内式和户外式两大类；2）按有无接地开关可分为不接地、单接地、双接地三类。

4）10kV高压隔离开关型号较多，常用的有GN8、GN19、GN24、GN28、GN30等户内式系列。

5）户外高压隔离开关常用的有GW4、GW5等系列。

供配电系统常用电气设备供配电系统常用电气设备包括变压器、断路器、接触器、电缆、开关、插座等。

这些设备在电力系统中起着至关重要的作用，确保电力的安全稳定供应。

变压器是将电压从高到低或从低到高进行变换的设备，用于配电系统中的电压调节和分配。

断路器用于在电路发生故障时迅速切断电流，保护电路不受损坏，同时保证供电系统的安全。

接触器是一种电气控制设备，用于远距离控制大功率负载的开关设备。

电缆是将电能从发电厂或变电站输送到用户的主要途径，负责电力的传输和分配。

开关和插座则是用于连接电路和供电设备，使用户能够方便地接入电力系统进行使用。

这些电气设备在供配电系统中起着至关重要的作用，保障了电力系统的正常运行和用户的用电安全。

因此，对这些设备的选型、安装和维护都需要严格按照相关标准和规定进行，以确保供配电系统的稳定和可靠运行。

电气设备广泛应用于供配电系统中，通过合理选择和配置，能够确保电力的稳定供应，并对电力系统进行安全可靠的运行。

以下将介绍供配电系统常用电气设备的性能特点、选型考虑以及安装维护等方面的相关内容。

首先，变压器作为供配电系统中不可或缺的设备之一，主要用于电压的升降和分配。

变压器按照用途和结构形式可以分为干式变压器和油浸变压器两大类。

干式变压器由于具有无油、防火、可靠、环保等优点，被广泛应用于各类配电设备中。

在选型时，需要考虑变压器的额定容量、绝缘等级、温升、短时能力等参数，以满足实际用电需求。

其次，断路器作为电路中的重要保护设备，在电路故障时起到切断电流的作用，从而保护线路和设备免受损伤。

断路器按照额定电流、额定电压、短路保护和过载保护等方面进行选型，保证其能够准确可靠地对电路进行保护。

同时，在安装和维护时需要定期检查和试验，以确保其正常的保护功能。

接触器是用于进行电气控制的设备，常用于远距离控制大功率负载的开关设备。

在选型时，需要考虑接触器的电路之间的绝缘和触点之间的联系可靠性，保证接触器的正常工作。
