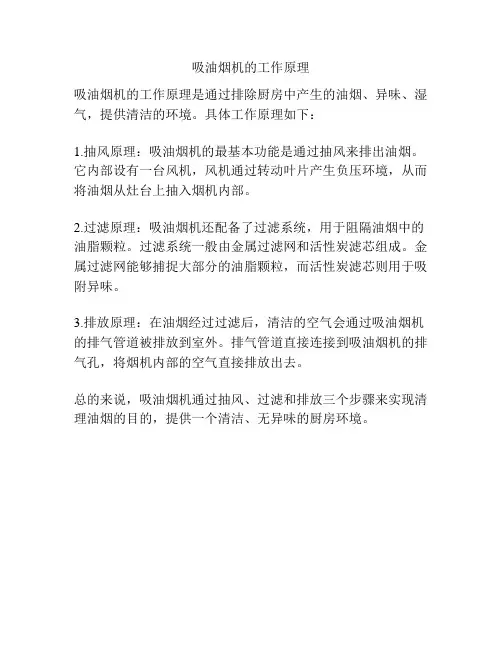

吸油烟机的工作原理
吸油烟机的工作原理是通过排除厨房中产生的油烟、异味、湿气,提供清洁的环境。
具体工作原理如下:
1.抽风原理:吸油烟机的最基本功能是通过抽风来排出油烟。
它内部设有一台风机,风机通过转动叶片产生负压环境,从而将油烟从灶台上抽入烟机内部。
2.过滤原理:吸油烟机还配备了过滤系统,用于阻隔油烟中的油脂颗粒。
过滤系统一般由金属过滤网和活性炭滤芯组成。
金属过滤网能够捕捉大部分的油脂颗粒,而活性炭滤芯则用于吸附异味。
3.排放原理:在油烟经过过滤后,清洁的空气会通过吸油烟机的排气管道被排放到室外。
排气管道直接连接到吸油烟机的排气孔,将烟机内部的空气直接排放出去。
总的来说,吸油烟机通过抽风、过滤和排放三个步骤来实现清理油烟的目的,提供一个清洁、无异味的厨房环境。
烟机的基础知识及卖点
1. 烟机不就是个抽油烟的嘛,可这里头的门道多着呢!比如说,你知道不同款式的烟机吸力差别有多大吗?就像大力士和小瘦子的力气差别一样!咱买的时候可得好好挑挑。
2. 嘿,你晓得烟机的安装高度也有讲究不?太高了吸不干净,太低了又碍事,这可不像你找个地方随便一站就行呀!
3. 烟机的噪音问题可不能小瞧啊!要是轰轰响,那做饭都不得安宁,就跟旁边有个拖拉机似的,多烦人呐!
4. 好的烟机那过滤效果,就跟给油烟设了道关卡一样,把脏东西都拦住了,不然到处都是油腻腻的,你说糟心不糟心?
5. 烟机的外观也重要呀,不然丑兮兮的摆在那多碍眼,这就跟人穿衣服一样,得好看点才行!
6. 你想想,要是烟机清洗起来特别麻烦,那不是给自己找事儿嘛,谁愿意费那个劲呀,对吧?
7. 烟机的品牌也得好好选选呀,大牌的质量有保障,这就跟买东西认牌子一个道理!
8. 智能烟机现在可流行了,就像给烟机装上了大脑,多酷啊,你不想体验体验?
9. 烟机的价格差别也挺大的,贵的不一定就最好,便宜的也不一定就
不行,得看性价比呀,你说是不是?
10. 烟机能让厨房保持干净清爽,这作用可大了去了,没有它可真不行啊!
我的观点结论:烟机的这些基础知识和卖点都很重要,大家在选购的时候一定要多了解、多比较,选到适合自己的烟机,让厨房生活更美好!。
吸油烟机基础知识手册目录第一章吸油烟机基础知识 (1)一、吸油烟机执行标准 (1)二、吸油烟机标准术语 (1)三、吸油烟机解析 (3)3.1、吸油烟机分类 (3)3.2、型号命名 (3)3.3、吸油烟机排放方式分类及代号 (3)3.4、红日吸油烟机产品特征序号解析 (4)3.5、产品型号示例 (4)3.6、吸油烟机出风管外径尺寸 (4)第二章吸油烟机产品结构与工作原理 (5)一、红日在线吸油烟机产品型号汇总 (5)1.1、产品型号整机图片汇总 (5)二、吸油烟机结构与工作原理 (9)2.1、近吸式烟机不锈钢爆炸图 (9)2.2、欧式烟机爆炸图 (10)2.3、中式烟机爆炸图 (11)2.4、吸油烟机结构与功能 (12)2.4.1动力部分 (12)2.4.2控制部分 (15)2.4.3机壳部分 (17)2.4.4导油部分 (18)2.4.5附属功能部分 (18)2.5、基本工作原理 (19)2.6、电气控制原理 (20)第一章吸油烟机基础知识吸油烟机是专供厨房使用的电动器具,它能迅速有效的排除厨房由于烹饪所产生的油烟和有害气体,保持厨房的清洁卫生和空气清新,是现代家庭不可缺少的电器设备。
吸油烟机按照净化方式可分为外排式、循环式、和两用式三种,按主电机数量可分为单电机和双电机。
我公司生产的吸油烟机产品按结构特点可分为深吸型顶吸式吸油烟机(中式烟机)、欧式吸油烟机、环保近吸式吸油烟机等三大系列。
可满足不同家庭用户的需求。
一、吸油烟机执行标准1)GB4706.1-2005《家用和类似用途电器的安全第1部分:通用要求》2)GB4706.28-2008《家用和类似用途电器安全吸油烟机的特殊要求》3)GB/T17713-2011《吸油烟机》4)GB29539-2013《吸油烟机能效限定值及能效等级》二、吸油烟机标准术语1)吸油烟机安装在炉灶上部,用于收集、处理被污染空气的电动器具。
注:处理后空气可以返回到房间内或经过管道排放到室外。

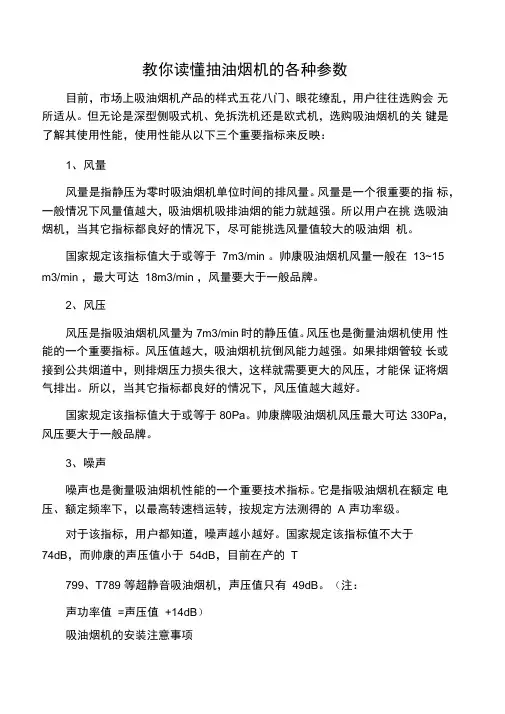

教你读懂抽油烟机的各种参数目前,市场上吸油烟机产品的样式五花八门、眼花缭乱,用户往往选购会无所适从。
但无论是深型侧吸式机、免拆洗机还是欧式机,选购吸油烟机的关键是了解其使用性能,使用性能从以下三个重要指标来反映:1、风量风量是指静压为零时吸油烟机单位时间的排风量。
风量是一个很重要的指标,一般情况下风量值越大,吸油烟机吸排油烟的能力就越强。
所以用户在挑选吸油烟机,当其它指标都良好的情况下,尽可能挑选风量值较大的吸油烟机。
国家规定该指标值大于或等于7m3/min 。
帅康吸油烟机风量一般在13~15 m3/min ,最大可达18m3/min ,风量要大于一般品牌。
2、风压风压是指吸油烟机风量为7m3/min 时的静压值。
风压也是衡量油烟机使用性能的一个重要指标。
风压值越大,吸油烟机抗倒风能力越强。
如果排烟管较长或接到公共烟道中,则排烟压力损失很大,这样就需要更大的风压,才能保证将烟气排出。
所以,当其它指标都良好的情况下,风压值越大越好。
国家规定该指标值大于或等于80Pa。
帅康牌吸油烟机风压最大可达330Pa,风压要大于一般品牌。
3、噪声噪声也是衡量吸油烟机性能的一个重要技术指标。
它是指吸油烟机在额定电压、额定频率下,以最高转速档运转,按规定方法测得的 A 声功率级。
对于该指标,用户都知道,噪声越小越好。
国家规定该指标值不大于74dB,而帅康的声压值小于54dB,目前在产的T799、T789 等超静音吸油烟机,声压值只有49dB。
(注:声功率值=声压值+14dB)吸油烟机的安装注意事项90 吸油烟机安装位置、高度及出风管的走向的选择好坏,可以直观的影响吸 油烟机的吸油烟效果。
要获得较好的吸油烟效果,安装时可以参照以下标准:1、吸油烟机应安装在燃气灶具中心点正上方位置上,其底平面与燃气灶具 之间的距离应在 650mm —750mm 范围内。
2、尽量不要把吸油烟机安装在门窗等空气对流较强的位置附近,以免影响 吸油烟效果。
售后知识百问百答-油烟机安装基础知识:吸油烟机的定义是什么?答:有适当的空间和设备,利用风机系统的高速旋转抽动室内空气流动,且具有净化空气功能的机器;吸油烟机按净化方式分哪几类?答:外排式、循环式、两用式;吸油烟机型号命名中“CXW”分别表示什么含义?答:C—厨房器具类 X—吸油烟机 W—外排式吸油烟机型号命名中的主电机功率是输入功率还是输出功率?答:输入功率;Z九阳油烟机哪些型号采用了触摸式开关?答:JY07、JY507、JY508、JY509、JY900;九阳油烟机哪些机型是采用了机械式开关控制?答:JY01、JY101、JY102、JY501、JY505 ;九阳油烟机有几个电机?答:九阳生产油烟机都是单电机;九阳会呼吸的油烟机JY508单个电机的输入功率是多少?答:230W;九阳油烟机电机转动分为几档?答:3档:爆炒、煎炸、蒸煮人性化档位;轻触JY508爆炒档位启动后,爆炒指示灯一直闪烁是什么原因?答:表示烟道排烟不畅目前九阳吸油烟机普遍采用哪种类型风机?答:离心式风机;近吸式油烟机JY101、JY102开关坏如何更换?写出简要步聚。
答:抬下整机→拆卸烟机顶部维修孔→拆下维修盖→更换开关;其他型号均需要拆下飞檐即可更换开关;九阳油烟机使用什么灯?答:LED灯;公司所有油烟机是否都带接地线?答:所有油烟机都有接地线接地垫圈为什么要采用齿垫?答:齿垫上的齿可以破坏箱体表面涂层直接压在钢板上,提高其导电性,同时起到防松止退作用;接地电线采用什么特征颜色?答:黄绿双色线;为什么吸油烟机排出的气体不能排到用于燃烧煤气或其它的燃料的烟雾使用的热烟道中?答:排出燃烧煤气或其它燃料烟雾的热烟道温度高,因温度高与吸油烟机排出的油烟接触,容易引起着火、爆炸;为什么国标规定说明上必须注明“如不按说明书规定的方法清洗吸油烟机有起火的危险”?答:因为吸油烟机上沾附的油脂和污垢是易燃物,且不易除掉,用户可能会用易燃易爆的化学溶剂去清洗,操作不当会引起火灾;吸油烟机在炉灶上消耗煤气或其它燃料时使用,为什么房间必须通风良好?答:一方面燃气燃烧时要消耗大量氧气,另一方面吸油烟机工作时将室内油烟气体向外排出,室内必须有相应的空气补充,所以房间必须通风良好;为什么有的吸油烟机蒸煮档运行键按下后先高速运转2~3秒后再转到低速运行?答:有利于电机的起动与寿命的延长;为什么叶轮手紧螺母的旋紧方向与叶轮的运动方向相反?答:叶轮运转的力矩将手紧螺母拧紧,防止螺母松脱;离心风机叶轮动平衡不好会出现什么现象?答:风机运转时会出现严重的振动现象,吸油烟机噪音增大;离心风机叶轮经常跳动在会出现什么现象?答:叶轮运转时会出现抖动现象;油烟机电机转向是顺时针还是逆时针?答:顺时针;说明书上标注的噪音值是声压级还是声功率级?答:声压级;油烟机是否功率越大风量越大?答:不一定,应根据叶轮与蜗壳的设计配合而定,功率只是一个方面;简述CXW-230-JY508中字母和数字的含义?答:C—厨房器具类 X—吸油烟机 W—外排式 230—电机输入功率 JY—近吸式烟机5—代表中端系列 08—产品设计序列号;CXW-230-JY508 烟机与其他相比有哪些特点?答:1、开关控制面板是触摸屏式,称会呼吸的油烟机;轻触爆炒图标,电机随外界烟道阻力大小变化而改变工作状态;烟道阻力大时,生呼吸,烟道阻力小时,浅呼吸;九阳吸油烟机承诺免费保修几年?答:2014年8月1日之前销售的是整机1年,电机6年;之后销售的是整机6年,电机6年(包括2014年8月1日);九阳带延时功能的油烟机,它的延时关机时间是几分钟?答:除了JY07是可以自己调节时间3-9分钟,其他自动2分钟;九阳吸油烟机中的电机线爆炒、煎炸、蒸煮档分别是什么颜色?答:爆炒档是红线,煎炸档是棕线、蒸煮档是蓝色;维修类:32.油烟机在安装前需要做哪些检查工作?答:确认厨房装修已基本完成,以防止污染和损坏产品;确认厨房吸油烟机插座已通电,以方便调试;33.安装完毕试机需要做哪些工作?答:1)按说明书要求装上油杯;2)将主机电源插头插入电源插座;3)按说明书要求检查相关按键是否正常工作;4) 调试完毕需要对用户说明如何正确使用我们的产品及注意事项。

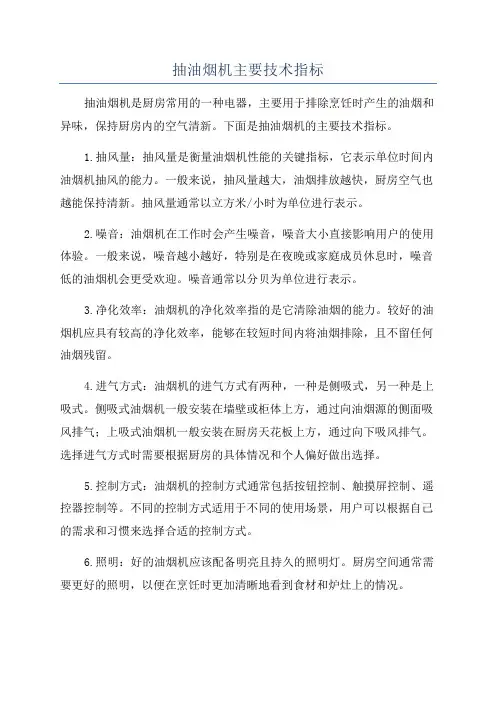

抽油烟机主要技术指标抽油烟机是厨房常用的一种电器,主要用于排除烹饪时产生的油烟和异味,保持厨房内的空气清新。
下面是抽油烟机的主要技术指标。
1.抽风量:抽风量是衡量油烟机性能的关键指标,它表示单位时间内油烟机抽风的能力。
一般来说,抽风量越大,油烟排放越快,厨房空气也越能保持清新。
抽风量通常以立方米/小时为单位进行表示。
2.噪音:油烟机在工作时会产生噪音,噪音大小直接影响用户的使用体验。
一般来说,噪音越小越好,特别是在夜晚或家庭成员休息时,噪音低的油烟机会更受欢迎。
噪音通常以分贝为单位进行表示。
3.净化效率:油烟机的净化效率指的是它清除油烟的能力。
较好的油烟机应具有较高的净化效率,能够在较短时间内将油烟排除,且不留任何油烟残留。
4.进气方式:油烟机的进气方式有两种,一种是侧吸式,另一种是上吸式。
侧吸式油烟机一般安装在墙壁或柜体上方,通过向油烟源的侧面吸风排气;上吸式油烟机一般安装在厨房天花板上方,通过向下吸风排气。
选择进气方式时需要根据厨房的具体情况和个人偏好做出选择。
5.控制方式:油烟机的控制方式通常包括按钮控制、触摸屏控制、遥控器控制等。
不同的控制方式适用于不同的使用场景,用户可以根据自己的需求和习惯来选择合适的控制方式。
6.照明:好的油烟机应该配备明亮且持久的照明灯。
厨房空间通常需要更好的照明,以便在烹饪时更加清晰地看到食材和炉灶上的情况。
7.过滤方式:油烟机的过滤方式通常分为两种,一种是物理过滤,另一种是化学过滤。
物理过滤主要通过过滤网将油烟中的颗粒和油脂拦截下来,而化学过滤则通过活性炭等材料吸附油烟中的异味和有害气体。
综合采用物理和化学过滤的油烟机能更好地去除油烟和异味。
8.外观设计:油烟机作为厨房的一部分,外观设计也是用户选择的一项考虑因素。
现代油烟机的外观设计越来越多样化,有不同的颜色、形状和材质可选,用户可以根据自己的个人喜好和厨房装修风格来选择合适的款式。
综上所述,抽油烟机的主要技术指标包括抽风量、噪音、净化效率、进气方式、控制方式、照明、过滤方式和外观设计等。
教你读懂抽油烟机的各种参数抽油烟机是厨房必备的电器设备之一,用于排除烹饪时产生的油烟、烟尘和异味。
在购买抽油烟机时,了解各种参数是至关重要的。
下面将教你如何读懂抽油烟机的各种参数。
1.风量(m³/h):风量是一个抽油烟机最重要的参数之一、它表示抽油烟机在单位时间内能够排除的油烟和烟尘的体积。
常见的风量范围在200-1200立方米每小时之间。
如果你经常做炒菜或烧烤等需要高温加热的菜肴,那么你应该选择一个高风量的抽油烟机,以确保有效排除厨房内的油烟和异味。
2.噪音(dB):噪音是抽油烟机运行过程中产生的声音。
一般来说,噪音越低越好,因为高噪音可能会对厨房使用者的耳朵造成不适。
通常,抽油烟机的噪音在40-60分贝之间。
请注意,风量越大,噪音通常也会相应增加。
3.净化效率(%):净化效率是指抽油烟机能够去除油烟和烟尘的能力。
它表示通过油烟净化系统的净化效果,以百分比表示。
高净化率意味着抽油烟机能够更有效地去除油烟和异味。
4. 预留风道直径(mm):预留风道直径是指要安装抽油烟机所需的风道直径,它影响抽油烟机的静压和风量。
通常而言,抽油烟机的预留风道直径为150-180毫米。
5.开关类型:抽油烟机的开关类型指的是启动抽油烟机的方式。
常见的开关类型有按键式和触摸式。
按键式开关通常操作简单,易于使用,而触摸式开关则更加时尚和方便清洁。
6.照明灯功率(W):照明灯功率表示抽油烟机配备的照明灯的功率大小。
较高的照明灯功率可以提供更亮的照明效果,方便您在烹饪过程中观察食材的状况。
7.控制方式:抽油烟机的控制方式指的是如何调节抽油烟机的风量和照明。
常见的控制方式有机械控制、遥控控制和智能控制。
机械控制通过旋钮或按钮调节,遥控控制通过遥控器进行操作,智能控制则可以通过手机APP或语音控制。
8.过滤方式:抽油烟机的过滤方式分为两种:机械过滤和环保过滤。
机械过滤使用不锈钢网等物质过滤油烟和烟尘,环保过滤则通过活性炭或高效油网等材料进一步净化空气。

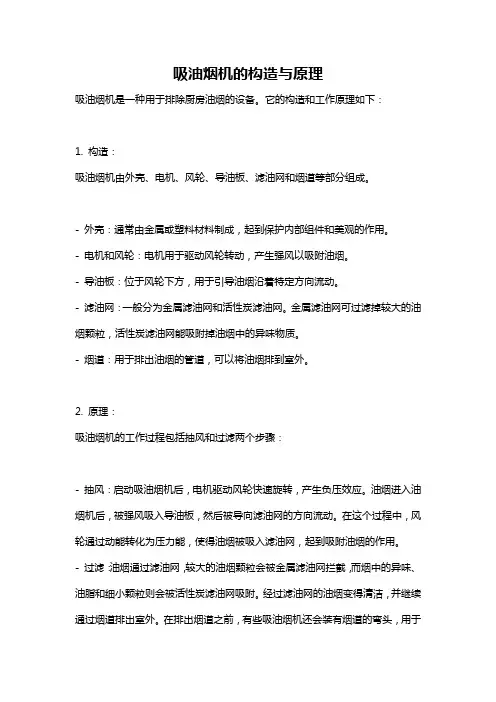

吸油烟机的构造与原理
吸油烟机是一种用于排除厨房油烟的设备。
它的构造和工作原理如下:
1. 构造:
吸油烟机由外壳、电机、风轮、导油板、滤油网和烟道等部分组成。
- 外壳:通常由金属或塑料材料制成,起到保护内部组件和美观的作用。
- 电机和风轮:电机用于驱动风轮转动,产生强风以吸附油烟。
- 导油板:位于风轮下方,用于引导油烟沿着特定方向流动。
- 滤油网:一般分为金属滤油网和活性炭滤油网。
金属滤油网可过滤掉较大的油烟颗粒,活性炭滤油网能吸附掉油烟中的异味物质。
- 烟道:用于排出油烟的管道,可以将油烟排到室外。
2. 原理:
吸油烟机的工作过程包括抽风和过滤两个步骤:
- 抽风:启动吸油烟机后,电机驱动风轮快速旋转,产生负压效应。
油烟进入油烟机后,被强风吸入导油板,然后被导向滤油网的方向流动。
在这个过程中,风轮通过动能转化为压力能,使得油烟被吸入滤油网,起到吸附油烟的作用。
- 过滤:油烟通过滤油网,较大的油烟颗粒会被金属滤油网拦截,而烟中的异味、油脂和细小颗粒则会被活性炭滤油网吸附。
经过滤油网的油烟变得清洁,并继续通过烟道排出室外。
在排出烟道之前,有些吸油烟机还会装有烟道的弯头,用于
减少噪音和提高排烟效果。
综上所述,吸油烟机通过电机驱动风轮产生负压效应,吸附并过滤掉厨房中的油烟,最终将清洁的烟气排出室外,起到去除厨房油烟的作用。
