中国铁塔通信基站土建基础知识培训

第一部分土建基础知识一、通信基站建筑的基本构件及其作用
一般通信基站土建工程是由基础、墙和柱、楼板、屋顶、门等组成。基础：是指铁塔(房屋)下部埋在土中的承重构件。承受和传递荷载。墙体：承重、围护、分隔。楼板：可分隔楼层空间。承受和传递荷载。屋顶：承重、围护。门窗：门主要用做交通联系，兼采光、通风。窗主要用做采光、通风和眺望。
砖砌平拱过梁砖砌弧拱过梁钢筋砖过梁
（ 1）砖砌过梁
现浇
（ 2）钢筋混凝土过梁预制
洞口上方力的传布
砖砌平拱过梁
砖砌弧拱过梁
40~50mm 20~30mm
≯1.2米
可达3~4米
钢筋砖过梁：在门窗洞口上的砌体中配以钢筋的过梁
5~7皮砖内用M5以上砂浆砌筑 240 ≯2米 Φ 6~Φ 8 30
无筋扩展基础的受力、传力特点
基础受力在刚性角范围以内 . 基础宽度超过刚性角范围而破坏 .
b
b1 b2
b
b1 b2
h2
h1
h
α
h
B
(b)
B0 B0 B1
h1
α
B
h2
无筋扩展基础构造示意
阶梯型基础砖基础
b
b1 b2
60 60 60
60 60 60 （60） 100 120 120 120
α
h1
50
热力管穿越楼层
30
一般管道
热力管
C20干硬性细石混凝土
六、屋顶
（一）屋顶的类型
1、平屋顶：当屋顶的坡度在10%以内为平屋顶。
2、坡屋顶：当屋顶的坡度在10%以上为坡屋顶。（二）屋顶的组成屋顶主要由屋顶承重结构部分和屋面防水层部分组成。特殊屋顶还附加有顶棚、保温层、隔热层等。上人屋顶尚需做地面层。

安全知识培训：铁塔课件

5. 施工人员未持证上岗，施工现场未做防护措施。
防止同类事故发生措施
这是一次惨痛的教训，事故的主要引发点，只是在一根铁丝上。如果施工现场有管理人员对其进行有效的安全指导，能要求安装时按照规范执行，相信该事故肯定可以得到避免。
要防止同类事故的再次发生，安全监管机制必须完善，高危作业前必须有专业人员对各安全控制点进行有效的检查，合格后方可动工。
4. 预防深井施工安全事故措施
(1) 每次下井进行氧气含量检查 (2) 下井前及施工时用送风设备送风 (3)施工人员经常到井上呼吸新鲜空气 (4)按要求配戴劳保用品 (5)严禁酒后进行深井作业
5. 预防因电焊等引起火灾事故措施
(1) 电焊作业时先清理施工作业面内杂草、树枝；
(2)施工现场内严禁使用明火； (4)施工现场配备灭火器等必要的灭火设备； (5)对施工用汽油、柴油等进行严格管理。
6. 预防起吊设备等原因造成物体打击现场设置明显警示标志及安全围护 (3)起吊现场有专人负责看管、指挥等 (4)机械操作人员严格按操作规程操作 (5)施工人员按要求配戴劳保用品
7. 预防用电安全事故措施
(1) 按要求配戴劳保用品 (2)施工人员必须持证上岗 (3)严格按操作规程操作施工 (4)严禁酒后上岗施工 (5)尽量减少带电作业
1. 基础施工 (1) 人工挖桩基础 (2) 机械钻桩基础 (3) 钢筋绑扎 (4)混凝土浇筑
(1) 人工挖桩基础
① 人工桩踏孔；
② 桩孔边作业人员及行人，滑入孔内深孔内二氧化碳含量高，孔内作业人员易缺氧窒息；
③ 清除桩内岩土，起吊设备或余土掉落，造成物体打击事故。
(2) 机械钻桩基础
2. 预防施工及其它人员滑入桩孔内措施
(1) 在桩周围做足够的加固措施 (2)在施工范围内设置明显的警示标志 (3)停工或休息时对桩孔进行覆盖 (4)临边作业时系安全带等劳保用品 (5)临边作业时系安全带等劳保用品

中国铁塔铁塔培训资料ppt课件

2.6 常用材料一览表
塔型
塔柱材料
辅材材料
塔柱连接螺栓等级
地埋件材料表中
锚栓强未注明螺
度
栓等级
角钢塔
Q345
三管塔
20号无缝钢管
内法兰连接单管塔
Q345(圆形)
套接式单管塔
Q345(多边形)
20号无缝钢拉线桅杆/塔管或Q235角
钢
Q235B Q235B Q235B Q235B
Q235B
2.4 主材连接-三管塔
三管塔通过法兰连接，法兰间隙超过0.8mm时应用垫片垫实，垫入后其边缘应与法兰盘焊接
2.4 主材连接-抱杆
抱杆是依靠抱箍（依靠膨胀螺栓或植筋方式固定到可靠建筑物上）并结合简单的支撑将钢管固定在屋顶的一种简易塔。
抱杆施工方便，费用省，工期短，对屋顶基本不破坏，如果房屋高度满足天线挂高要求，建议优先选用该方案。
缺点
•加工精度要求较高； •树皮、树枝和树叶易老化； •成本较高。
造价
•8000-10000元/米。
1.3 塔型特点-拉线塔
结构组成
•主材：刚管； •辅材：角钢、拉绳。
优点
•节省钢材，加工及施工都十分便捷，对基础要求低，造价较低，适合城市中屋顶和有一定空间的山顶架设基站。
缺点
•加工精度要求较高； •结构抗扭较差。
造价
1.3塔型特点-单管塔
结构组成
•主材：卷管。
优点
•采用大机械加工安装，对人工要求低，有利于批量
生产安装，机械化加工、
安装，能有效提高效率，
减低成本，控制质量；
•占地面积较小,外型美观;
缺点

中国铁塔安全培训ppt课件

作业环节
风险因素
作业环节
风险因素
高处作业
• 铁塔安装高处作业存在人员坠落和高空坠物风险。
架空电线附近作业
•

可能引发触电，造成人身伤亡，引发火灾。
基础开挖
• 基础开挖时遇到地下管线，造成供电、供水、煤气、网络等使用中断；
• 基础开挖容易引起坍塌。
边坡附近作业
• 在边坡附近作业，可能发生塌方、泥石流等事故。
1.企业形象受损：一个企业如果事故多发，其企业形象将会受很大影响，尤其大型生产企业最受媒体青睐，往往很平常的一个事故都会被媒体广为宣传，在众人舆论之下，其形象受损可想而知。形象受损必将不利企业顺利发展。
2.员工士气下降：一个企业如果事故多发，必将导致该企业员工士气下降，员工的归属感消失，甚至会促使很多人才对该企业望而止步。
安全生产的定义:
安全生产，一般意义上讲，是指在生产活动中，通过人、机、物料、环境的和谐运作，使生产过程中潜在的各种事故风险和伤害因素始终处于有效控制状态，切实保护劳动者的生命安全和身体健康。
中国铁塔安全培训
3
做好安全生产的必要性
企业做好安全生产的必要性：
生产安全事故的发生，往往会给受害员工的健康带来伤害﹑给员工的家人带来痛苦﹑甚至使受害员工失去自己美好的未来，同时也会影响企业自身利益：
高处作业未戴安全帽，未系安全带
高处作业前中检国查铁人塔员安劳全动培防训护用品
3.企业经济受损：事故的产生势必会给企业带来一定的经济损失。财产的损失﹑受伤员工的治疗及赔偿﹑工程停工等，如事故严重还会受到政府的罚款甚至停产停业整顿。另外，随着我们经济的高速发展，人民生活水平的不断提高，人们的法律意识也不断增强，企业员工将更加重视对其自身安全权益的维护，尤其是在员工健康受到伤害时；同时全民也在呼吁对事故中受害者的关爱，强烈要求提高对受害者的赔偿标准（我国目前赔偿标准远低于西方发达国家），在此压力之下，安全生产法律体系也将更加完善与健全，并偏向维护员工自身的利益，对企业事故处罚标准逐步向西方发达国家靠拢，对受害者的赔偿标准也将大幅度提高，企业的事故成本也随之增加。在美国，因对事故受害员工赔偿费用较大，企业无力支付而导致破产的例子已屡见不鲜。

基站铁塔土建技术要点及相关要求PPT课件

三、铁塔站施工各阶段管理要点
1、定点放线根据市邮电院设计图纸总平面布置进行定位，定位原则为： ⑴基站位置宜于商混车通行，电源、传输易接入，基础尽可能远离河道、
洼地，预防不均匀沉降及增加基础加固成本。 ⑵基站院内完工后须高于周边自然平20㎝以上，以防止地表水倒灌。 ⑶院墙大门位置应设在离交通道路最近的方向，便于使用维护。 ⑷基站选址要远离高压线杆路，符合当地规划、航空限高等要求，以免造
（4）做好浇筑前准备，不具备条件不能开工。（人员到位，振捣棒至少 4根，冬季施工保温草帘塑料薄膜备好，照明，混凝土及时供货等）
（5）二次浇筑前，原混凝土面凿毛，浇高标号砂浆，处理好施工缝。（6）每个铁塔混凝土浇注过程中留试块，1组共3块，试压后作为安装铁
塔依据，及质量依据，与供货单、浇注记录等归入竣工资料。
10-15天，冬季30天，要以浇注混凝土时预留试块试压结果为依据，由监理确定是否具备安装条件，如可以安装须出具铁塔安装通知单。（3）铁塔安装完毕后立即组织验收，调垂直度，基础螺栓顶部段焊，塔基用混凝土包封。独管塔包封必须预留排水孔，分公司负责确定塔体上司标朝向。（4）铁塔安装前先由塔厂提供信宇监理出具的出厂合格证明，分公司做好协调工作，缩短安装时间；安装时不能与机房同时作业，以防坠落伤人；安装工人持证上岗。
（7）监督施工单位监理单位做好现场混凝土试块，及时试压。（试压可在当地质检中心进行，安排监理旁站，报告由监理汇总后提交分公司）
（8）及时组织验收，可分批次进行。施工单位撤场前安排监理初验，确保现场整洁，无遗留问题，避免二次进场、二次污染，杜绝业主投诉。
三、铁塔站施工各阶段管理要点
（9）为进一步深化属地化管理，建议分公司加强内部培训，组织管理人员、监理、施工单位，可由监理主讲，培训施工规范，讲解设计图纸。

土建基本知识培训ppt课件

18
模板：就是一个挡板，一个形成规定想要形状构筑物的一个模具。
脚手架：施工现场为工人操作解决垂直和水平运输而搭设的各种支架，主要是为了施工人员上下干活或外围安全网维护及高空安装构件等。
作用： A、操作平台 B、堆放材料 C、短距离水平运输
19
模板
20
脚手架
21
混凝土工程主要构件介绍
13
柱下条形基础
当地基比较软弱，或者地基压缩性分布不均匀，以至于使用柱下独立基础可能产生较大的不均匀沉降。此时一般将同一方向同一轴线上若干柱子的基础联系成一体而成为柱下条形基础。
14
筏板（满堂）基础
板地联把基基系柱础承起下。载来独
力，立不下基均面础匀再或或整者者体条地浇形基注基软底础弱板全的。部时一用候般连用说系筏来梁
17
混凝土的计算方法
基础是整个结构的最底层，上面还有墙梁板柱等受力结构，但它们都属于混凝土构件。下面就介绍下混凝土构件的计算方法。地方定额（北京及西安）都规定为：按图示尺寸以立方米计算，不扣除构件内钢筋，预埋铁件、螺栓及墙板中0.3平米以内的孔洞所占的体积。（基础及垫层中有局部加深的部位，局部加深部分混凝土并入工程量中）
8
基础工程主要工艺流程
9
主体工程（混凝土结构）主要工艺流程
10
地基与基础的关系
定义地基：基础以下的土层，承受由基础传来的建筑物的荷
载，不是建筑物的组成部分。分为天然地基和人工地基。天然地基是指天然土层具有足够的承载能力，不需要人
工加固即可作为建筑的承载层。如岩土、砂土、粘土等。人工地基是指天然土层承载力不能满足荷载要求，进行
30
谢谢！

中国铁塔基站规范培训(ppt 93页)

2）垫层的混凝土标
号（一般为C15）应符合设计要求；
第一部分塔基础建设规范
6
钢筋笼制作
钢筋焊接要求：基桩竖筋应焊接连接，焊接位置应错开 50cm,加强筋和竖筋交叉点逐点进行焊接，并除掉焊接杂质,主筋焊接率不超过50%；
焊接工艺：单面焊搭接长度为竖筋直径10 倍，双面焊搭接长度为竖筋直径5倍,不得有夹渣、凹陷、焊瘤、咬肉等缺陷；焊接时采取大功率三相交流焊机，禁止使用小功率交流焊机或二相焊机；
注意4：沟坑深在1.5m以上，设专人地面清土，堆土在基坑边缘1m以外，且高度不得超过1.5m，同时组织清运道路上的土石方。
第一部分塔基础建设规范
4 进场材料检测 1.检查项目 2.检查内容
案例
对进场材料（沙石、水泥、钢材、砖、焊条、焊剂、拌合用水等）查验；核查材料质量证明文件：需对进场材料的质量证明文件进行核查，如出厂合格证、材质证明文件、出厂检验（测试）记录和相关检验报告等须完整清晰、手续齐全，符合国家及行业相关规定；
3）回弹测试：拆模后检查铁塔基础的尺寸、标高、根开、预埋件定位是否符合设计标准；外观有无蜂窝麻面、外观破损、变形露筋等现象；养护期到期后对基础进行回弹测试，并对混凝土试块做抗压强度试验。
目录
第一部分塔基础建设规范第二部分土建机房建设规范第三部分铁塔安装建设规范第四部分配套施工规范第五部分防雷接地
土建、配套规范培训
河南省铁塔公司基站、塔基础规范培训
目录
第一部分塔基础建设规范第二部分土建机房建设规范第三部分铁塔安装建设规范第四部分配套施工规范第五部分防雷接地
第一部分塔基础建设规范

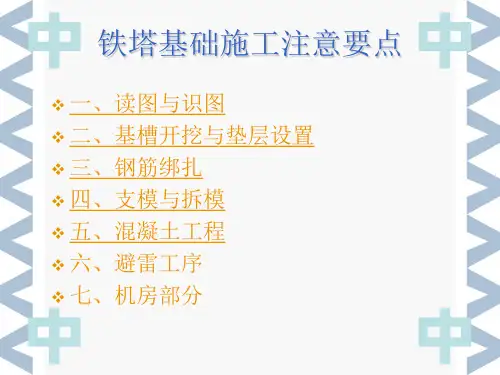

土建培训ppt课件

④混凝土养护方法：自然养护和蒸汽养护自然养护：是在自然气温下，用湿草廉或湿麻袋将混凝土覆盖，并经常浇水进行养护。开始养护时间：对塑性混凝土应在浇捣12h内。养护时间：普通硅酸盐水泥不少于7昼夜。 ⑤混凝土构件外观防止出现严重麻面、蜂窝、裂缝、露筋、孔洞外形外表缺陷等。 4、基础结构拆模后轴线位置偏差应在±7mm以内，标高控制在±3mm以内，表面平整度不大于8mm，地脚螺栓位置扭转偏差±1mm以内。
后面内容直接删除就行资料可以编辑修改使用资料可以编辑修改使用
资料仅供参考，实际情况实际分析
主要经营：课件设计，文档制作，网络软件设计、图文设计制作、发布广告等秉着以优质的服务对待每一位客户，做到让客户满意！致力于合同简历、论文写作、PPT设计、计划书、策划案、学习课件、各类模板等方方面面，打造全网一站式需求
五、混凝土工程

1、混凝土材料的要求 ①水泥：水泥在混凝土原材料中起主导作用，可以说水泥的性质直接决定着混凝土的特性。因此，必须根据混凝土的设计强度和耐久性选择水泥品种和标号（选用的水泥标号应使混凝土中水泥用量较少，这样可以节省水泥，减少混凝土的收缩。一般选用水泥标号为混凝土强度等级的 1.5~2倍为宜）（32.5）。
项目轴线位置标高截面内部尺寸表面平整度允许偏差(mm) 5 ±5 +4 5 -5 检验方法钢尺检测水准仪钢尺检测钢尺检测 2米靠尺和塞尺检查

3、拆模现浇砼模板的拆除时混凝土强度应符合设计要求。（与砼种类、强度等级和气温有关）

①拆模顺序：后支先拆，先支后拆；先拆非承重，后拆承重；自上而下拆模 ②注意安全，讲究技巧，不能用力过猛或硬砸硬撬 ③模板及时清理分类堆放

铁塔基础知识培训PPT课件

2020/3/20
19
1.7. 机房与铁塔的位置关系（铁塔与机房一体）
2020/3/20
20
1.8. 机房与铁塔的位置关系（铁塔与机房分离）
2020/3/20
21
1.9. 运营商建设需求分析
• 三家运营商目前的系统制式比较多，从各自网络发展演进来看，后续移动、电信将减少3G站点的投资，联通减少2G 站点的投资，因此本次进行资源估算时暂不考虑这几套系统的需求。
信电源设计的主要依据； • 《通信电源设备安装工程验收规范》（YD 5079-2005） • 《通信电源设备安装工程施工监理暂行规定》（YD 5126-2005） • • 相关产品技术规范(部分) • 《通信基站用交流配电防雷箱》（YD/T 2060-2009） • 《通信用高频开关整流器》（YD/T 731-2008） • 《通信用阀控式密封铅酸蓄电池》（Y/DT 799-2010） • 《通信系统用户外机柜一般要求》（YD/T 1537-2006） • 《通信电源用阻燃耐火软电缆》（YD/T 1173-2010） ……
• • （2）模块配置：按本期负荷
配置，整流模块数按n+1冗余方式配置，目前常用的模块规格为30A和50A，建议新建电源系统采用高效模块并具备模块自动休眠等节能功能。
• • （3）直流配电单元：直流配
电回路应满足无线、传输、监控等设备需求；应具备二次下电功能，以保障传输等重要设备；同时直流熔丝或断路器端子应可灵活扩容和不停电更换。
10
• 5）租赁机房
• 租赁机房这种情况下，可根据租赁机房的面积、布局、承重情况进行设备的合理摆放，其典型配置如下所示：
2020/3/20

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

缺点 •钢材耗用量较大，钢管单价比角钢高； •加工精度要求较高； •结构抗扭较差。
造价 •9000~10000结构组成 •主材：卷管。
优点
•采用大机械加工安装，对人工要求低，有利于批量生产安装，机械化加工、安装，能有效提高效率，减低成本，控制质量；
并且逐步向多方合作、共建铁塔的方向发展。
外部期望干线急需
运营商策略网络制式
尽快满足需求、安
全
微波
经济发展和用户急需
环保和经济意识增强
环保和经济、美化需求增强
造价 •11000-12500元/吨。
11
1.3塔型特点-景观塔
结构组成 •主材：卷管。
优点 •外观美观幽雅; •适用场景较多； •占地面积小，维护方便;
缺点 •对安装现场要求有一定的运输及施工条件； •柔度较大； •焊缝较多，质量控制比较困难； •美化造型的可靠度较低。
造价 •11500~13000元/吨
造价
•每米约1200~2500元，根据风压不同会上下浮动。
14
1.3 塔型特点-屋顶抱杆
结构组成 •主材：钢管。
优点 •安装方便，占用空间小，对原房屋结构要求较低，自重轻，造价便宜。
缺点 •需与原结构构件有效连接（采用化学锚栓与女儿墙、屋面板等结构构件连接）； •高度不高，对房屋的高度有要求。
中国铁塔【2015】119号：《铁塔类建设项目模块化管理实施办法（试行）》
对现有塔桅、塔基、机房（柜）、配套等产品和方案进行梳理整合，建立标准化产品模块库、解决方案库，并逐步完善标准化设计图集、产品模块技术规范或要求；省分公司技术支撑中心在立项阶段为地市分公司提供专业支撑，在设计阶段进行技术审核，对产品和服务模块的选取、工作量等内容把关；对于重要变动（塔桅、土建基础、外市电等）须经省公司技术支撑中心审核确认。
15
1.3 塔型特点-美化塔
结构组成 •主材：钢管。
优点 •外观漂亮，与环境相协调。
缺点 •对原大楼结构有较高要求； •造价较高。
16
一铁塔类型及组成二铁塔的构造三铁塔力学性能四铁塔关键工艺五安全重于泰山
17
2.1 铁塔塔型演进
总体来说，移动通信铁塔源于微波铁塔；铁塔是按满足需求的前提下最经济，最快捷的规律发展；随着频段的扩展、征地费用的增加、环保及城市美观的需求，铁塔种类越来越多，
•主材：刚管； •辅材：角钢、拉绳。
优点
•节省钢材，加工及施工都十分便捷，对基础要求低，造价较低，适合城市中屋顶和有一定空间的山顶架设基站。
缺点
•拉线塔拉点由于施工要求高；结构整体失稳或局部失稳导致的事故也是塔桅结构中最多的；
•维护工作量较大； •外形美观度较差，现场需要有较大的拉线空间，且对拉点做法要求高。
通信铁塔
拉线式塔桅
格构式拉线塔
实腹式拉线塔
钢管格构式
独杆
自立式塔桅美化天线
角钢塔
钢管塔
抱杆或围笼
四边形
四边形
角钢格构式
三边形
三边形
独杆
6
1.2 铁塔的特点
结构形式：高耸结构
对风荷载敏感------风荷载对铁塔产生的影响超过90%，需关注天线、设备的尺寸而不是重量；基础主要作用是抗倾覆------塔身传递给基础更多的是弯矩（水平力、竖向力相对较小）。
根据其结构形式可分为自立式塔式结构和拉线式桅式结构，也称塔桅结构。
塔
• 可靠性高 • 易维护 • 造价高
桅
• 可靠性低 • 不易维护 • 造价低
4
1.1 铁塔类型
落地塔根据其位置可分为
楼顶塔
根据其结构主要材料可分为
角钢塔管塔
单管塔、景观塔、仿生树三管塔四管塔
拉线塔（增高架）
5
1.1 铁塔类型
能力要求
• 懂业务； • 精技术； • 能设计。
关键环节
工作重点
• 解决方案库； • 项目立项； • 设计审核及变更。
• 技术把关； • 标准化落地。
2
一铁塔类型及组成二铁塔的一些构造三铁塔力学性能四铁塔关键工艺五安全重于泰山
3
1.1 铁塔类型
铁塔是典型的高耸结构。其特点：高度较大、横断面相对较小的结构，水平荷载（风荷载）为结构设计考虑的主要因素。
•建设成本较低。
缺点
•用钢量较大；
•占地较大；
•风荷载体形系数较大；
•有最大构件限制（最大角钢为 L200X24）。
造价
•8000-9500元/吨。
8
1.3 塔型特点-三管塔
结构组成 •主材：钢管； •辅材：角钢。
优点 •构造简单; •运输、安装方便; •结构安全可靠； •受风荷载计算时体形系数小。
铁塔及土建配套知识培训
新建铁塔篇
技术支撑中心-技术把关
中国铁塔【2015】93号：《关于省级分公司维护中心更名和职责定位调整的通知》
打造一支懂业务、精技术、能设计的支撑队伍；新建和存量改造项目方案的技术把关，为市级分公司建设项目实施提供技术支撑；负责从技术层面，对本省标准化建设方案、改造方案进行评估；
12
1.3 塔型特点-仿生树
结构组成 •主材：卷管； •辅材：高分子聚合物。
优点 •造型精致逼真、外形美观优雅； •占地面积较小、伪装效果好。
缺点 •加工精度要求较高； •树皮、树枝和树叶易老化； •成本较高。
造价 •8000-10000元/米。
13
1.3 塔型特点-拉线塔
结构组成
•占地面积较小,外型美观; 缺点
•柔度较大； •对安装现场要求有一定的运输及施工条件； •焊缝较多，质量控制比较困难。造价 •10000~12000元/吨。
10
1.3塔型特点-路灯杆塔
结构组成 •主材：卷管；
优点 •塔体纤细美观，与周边环境协调; •占地面积较小，施工方便；
缺点 •柔度较大，搭载天线数量较少； •高度不高，适用场景有限；
材料：钢结构
抗震能力强------钢结构材料强度高，弹性好，自重轻，一般不考虑地震影响；防腐要求高------工厂热浸锌，现场全部为螺栓连接，不允许现场焊接；
7
1.3 塔型特点-角钢塔
结构组成
•主材：角钢；
•辅材：角钢。
优点
•构造简单;
•加工质量容易控制；
•运输、安装方便;
•结构安全可靠；
