固定外串联间隙避雷器在10kV架空线路上的应用研究

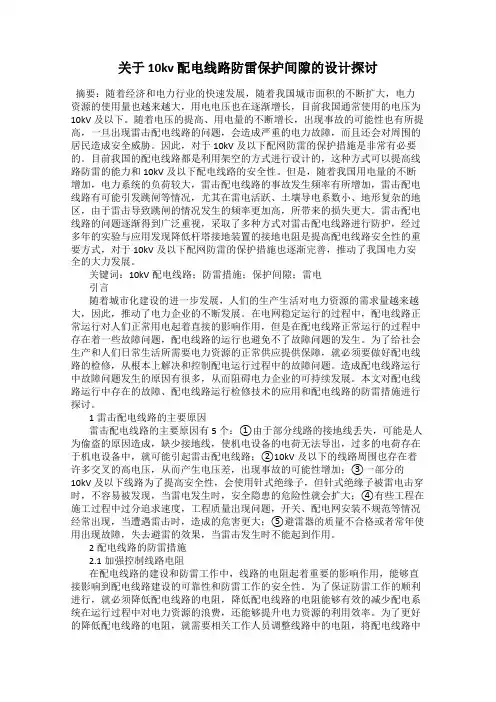

关于 10kv 配电线路防雷保护间隙的设计探讨摘要：随着经济和电力行业的快速发展，随着我国城市面积的不断扩大，电力资源的使用量也越来越大，用电电压也在逐渐增长，目前我国通常使用的电压为10kV及以下。

随着电压的提高、用电量的不断增长，出现事故的可能性也有所提高，一旦出现雷击配电线路的问题，会造成严重的电力故障，而且还会对周围的居民造成安全威胁。

因此，对于10kV及以下配网防雷的保护措施是非常有必要的。

目前我国的配电线路都是利用架空的方式进行设计的，这种方式可以提高线路防雷的能力和10kV及以下配电线路的安全性。

但是，随着我国用电量的不断增加，电力系统的负荷较大，雷击配电线路的事故发生频率有所增加，雷击配电线路有可能引发跳闸等情况，尤其在雷电活跃、土壤导电系数小、地形复杂的地区，由于雷击导致跳闸的情况发生的频率更加高，所带来的损失更大。

雷击配电线路的问题逐渐得到广泛重视，采取了多种方式对雷击配电线路进行防护，经过多年的实验与应用发现降低杆塔接地装置的接地电阻是提高配电线路安全性的重要方式，对于10kV及以下配网防雷的保护措施也逐渐完善，推动了我国电力安全的大力发展。

关键词：10kV配电线路；防雷措施；保护间隙；雷电引言随着城市化建设的进一步发展，人们的生产生活对电力资源的需求量越来越大，因此，推动了电力企业的不断发展。

在电网稳定运行的过程中，配电线路正常运行对人们正常用电起着直接的影响作用，但是在配电线路正常运行的过程中存在着一些故障问题，配电线路的运行也避免不了故障问题的发生。

为了给社会生产和人们日常生活所需要电力资源的正常供应提供保障，就必须要做好配电线路的检修，从根本上解决和控制配电运行过程中的故障问题。

造成配电线路运行中故障问题发生的原因有很多，从而阻碍电力企业的可持续发展。

本文对配电线路运行中存在的故障、配电线路运行检修技术的应用和配电线路的防雷措施进行探讨。

1雷击配电线路的主要原因雷击配电线路的主要原因有5个：①由于部分线路的接地线丢失，可能是人为偷盗的原因造成，缺少接地线，使机电设备的电荷无法导出，过多的电荷存在于机电设备中，就可能引起雷击配电线路；②10kV及以下的线路周围也存在着许多交叉的高电压，从而产生电压差，出现事故的可能性增加；③一部分的10kV及以下线路为了提高安全性，会使用针式绝缘子，但针式绝缘子被雷电击穿时，不容易被发现，当雷电发生时，安全隐患的危险性就会扩大；④有些工程在施工过程中过分追求速度，工程质量出现问题，开关、配电网安装不规范等情况经常出现，当遭遇雷击时，造成的危害更大；⑤避雷器的质量不合格或者常年使用出现故障，失去避雷的效果，当雷击发生时不能起到作用。

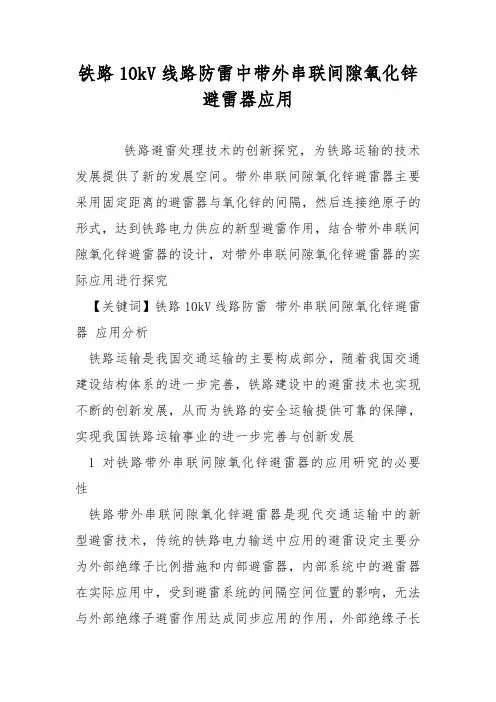

铁路10kV线路防雷中带外串联间隙氧化锌避雷器应用铁路避雷处理技术的创新探究，为铁路运输的技术发展提供了新的发展空间。

带外串联间隙氧化锌避雷器主要采用固定距离的避雷器与氧化锌的间隔，然后连接绝原子的形式，达到铁路电力供应的新型避雷作用，结合带外串联间隙氧化锌避雷器的设计，对带外串联间隙氧化锌避雷器的实际应用进行探究【关键词】铁路10kV线路防雷带外串联间隙氧化锌避雷器应用分析铁路运输是我国交通运输的主要构成部分，随着我国交通建设结构体系的进一步完善，铁路建设中的避雷技术也实现不断的创新发展，从而为铁路的安全运输提供可靠的保障，实现我国铁路运输事业的进一步完善与创新发展1 对铁路带外串联间隙氧化锌避雷器的应用研究的必要性铁路带外串联间隙氧化锌避雷器是现代交通运输中的新型避雷技术，传统的铁路电力输送中应用的避雷设定主要分为外部绝缘子比例措施和内部避雷器，内部系统中的避雷器在实际应用中，受到避雷系统的间隔空间位置的影响，无法与外部绝缘子避雷作用达成同步应用的作用，外部绝缘子长期暴露在户外，绝缘皮氧化脱落损坏，导致铁路运输中高压电力输送的避雷系统存在较大的安全隐患。

带外串联间隙氧化锌避雷器技术的应用，实现了固定距离的避雷器与氧化锌的间隔，然后连接绝原子的形式进行避雷，可以弥补传统避雷系统中存在的问题，是我国铁路安全运输的技术保障2 带外串联间隙氧化锌避雷器的设计分析2.1 设计原理带外串联间隙氧化锌避雷器的研究，是我国铁路交通运输技术研究的创新发展，带外串联间隙氧化锌避雷器的设计，是基于传统铁路避雷系统的设计上，实现新技术的探究。

如图1为带外串联间隙氧化锌避雷器的设计原理图。

从图中设计的整体来看，带外串联间隙氧化锌避雷器的设计整体构成了一个防止雷电循环的循环体，当雷击电流经过输电线路进行电流传输时，放电间隙与羊角单臂之间炫进行电流传输的传输强度相互减弱，电流进过氧化锌防雷芯片后，通过输电线路后，受到绝原子的阻碍，无法继续进行电流传输，而氧化锌同时又恢复到初始的运动状态，从而达到避雷的作用，避免了传统铁路避雷单方面的作用，大大提高了铁路运输的避雷效果2.2 设计计算带外串联间隙氧化锌避雷器的设计，不仅应用的电流传输的基本设计原理，同时也结合数学计算的内容，保障带外串联间隙氧化锌避雷器在实际应用中的避雷效果。

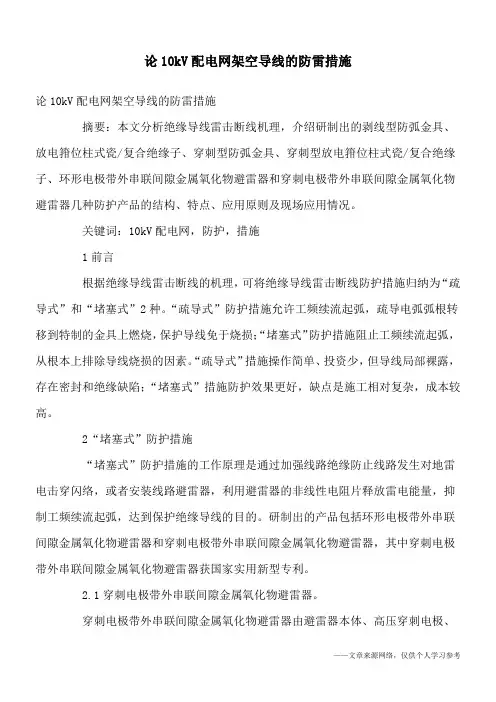

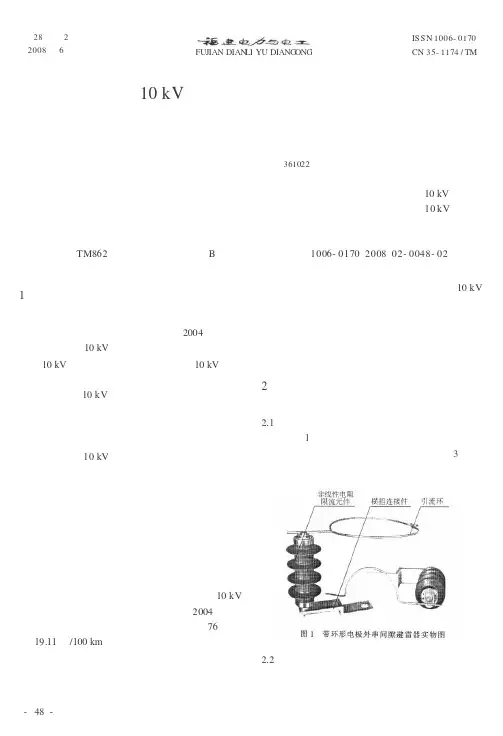

论10kV配电网架空导线的防雷措施论10kV配电网架空导线的防雷措施摘要：本文分析绝缘导线雷击断线机理，介绍研制出的剥线型防弧金具、放电箝位柱式瓷/复合绝缘子、穿刺型防弧金具、穿刺型放电箝位柱式瓷/复合绝缘子、环形电极带外串联间隙金属氧化物避雷器和穿刺电极带外串联间隙金属氧化物避雷器几种防护产品的结构、特点、应用原则及现场应用情况。

关键词：10kV配电网，防护，措施1前言根据绝缘导线雷击断线的机理，可将绝缘导线雷击断线防护措施归纳为“疏导式”和“堵塞式”2种。

“疏导式”防护措施允许工频续流起弧，疏导电弧弧根转移到特制的金具上燃烧，保护导线免于烧损；“堵塞式”防护措施阻止工频续流起弧，从根本上排除导线烧损的因素。

“疏导式”措施操作简单、投资少，但导线局部裸露，存在密封和绝缘缺陷；“堵塞式”措施防护效果更好，缺点是施工相对复杂，成本较高。

2“堵塞式”防护措施“堵塞式”防护措施的工作原理是通过加强线路绝缘防止线路发生对地雷电击穿闪络，或者安装线路避雷器，利用避雷器的非线性电阻片释放雷电能量，抑制工频续流起弧，达到保护绝缘导线的目的。

研制出的产品包括环形电极带外串联间隙金属氧化物避雷器和穿刺电极带外串联间隙金属氧化物避雷器，其中穿刺电极带外串联间隙金属氧化物避雷器获国家实用新型专利。

2.1穿刺电极带外串联间隙金属氧化物避雷器。

穿刺电极带外串联间隙金属氧化物避雷器由避雷器本体、高压穿刺电极、绝缘罩和安装金具4部分组成，安装方式如图1所示。

高压穿刺电极穿刺接触导线引出高电位，与避雷器本体顶端形成外串联间隙，由于间隙的放电电压比绝缘子的低，雷电冲击放电路径均发生在串联间隙上。

图1穿刺电极带外串联间隙金属氧化物避雷器安装示意图该防护产品既利用“堵塞式”的防护思想，通过避雷器本体抑制工频续流起弧，达到保护绝缘导线的目的，又结合了“疏导式”防护思想，即使在避雷器本体损坏的情况下，高压穿刺电极依然能起到防弧金具的作用，疏导工频续流电弧弧根离开导线至自身上燃烧，全面保护导线免于断线。

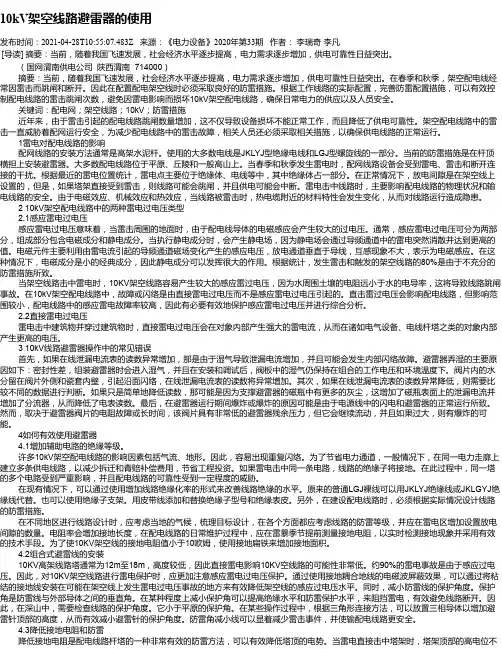

10kV架空线路避雷器的使用发布时间：2021-04-28T10:55:07.483Z 来源：《电力设备》2020年第33期作者：李瑞奇李凡[导读] 摘要：当前，随着我国飞速发展，社会经济水平逐步提高，电力需求逐步增加，供电可靠性日益突出。

（国网渭南供电公司陕西渭南 714000）摘要：当前，随着我国飞速发展，社会经济水平逐步提高，电力需求逐步增加，供电可靠性日益突出。

在春季和秋季，架空配电线经常因雷击而跳闸和断开。

因此在配置配电架空线时必须采取良好的防雷措施。

根据工作线路的实际配置，完善防雷配置措施，可以有效控制配电线路的雷击跳闸次数，避免因雷电影响而损坏10kV架空配电线路，确保日常电力的供应以及人员安全。

关键词：配电网；架空线路；10kV；防雷措施近年来，由于雷击引起的配电线路跳闸数量增加，这不仅导致设备损坏不能正常工作，而且降低了供电可靠性。

架空配电线路中的雷击一直威胁着配网运行安全，为减少配电线路中的雷击故障，相关人员还必须采取相关措施，以确保供电线路的正常运行。

1雷电对配电线路的影响配网线路的安装方法通常是高架水泥杆。

使用的大多数电线是JKLYJ型绝缘电线和LGJ型螺旋线的一部分。

当前的防雷措施是在杆顶横担上安装避雷器。

大多数配电线路位于平原、丘陵和一般高山上。

当春季和秋季发生雷电时，配网线路设备会受到雷电、雷击和断开连接的干扰。

根据最近的雷电位置统计，雷电点主要位于绝缘体、电线等中，其中绝缘体占一部分。

在正常情况下，放电间隙是在架空线上设置的，但是，如果塔架直接受到雷击，则线路可能会跳闸，并且供电可能会中断。

雷电击中线路时，主要影响配电线路的物理状况和输电线路的安全。

由于电磁效应、机械效应和热效应，当线路被雷击时，热电缆附近的材料特性会发生变化，从而对线路运行造成隐患。

2 10kV架空配电线路中的两种雷电过电压类型2.1感应雷电过电压感应雷电过电压意味着，当雷击周围的地面时，由于配电线导体的电磁感应会产生较大的过电压。

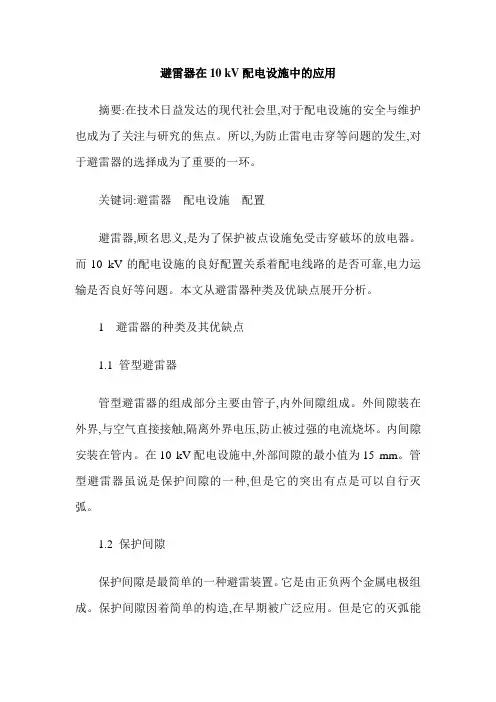

避雷器在10 kV配电设施中的应用摘要:在技术日益发达的现代社会里,对于配电设施的安全与维护也成为了关注与研究的焦点。

所以,为防止雷电击穿等问题的发生,对于避雷器的选择成为了重要的一环。

关键词:避雷器配电设施配置避雷器,顾名思义,是为了保护被点设施免受击穿破坏的放电器。

而10 kV的配电设施的良好配置关系着配电线路的是否可靠,电力运输是否良好等问题。

本文从避雷器种类及优缺点展开分析。

1 避雷器的种类及其优缺点1.1 管型避雷器管型避雷器的组成部分主要由管子,内外间隙组成。

外间隙装在外界,与空气直接接触,隔离外界电压,防止被过强的电流烧坏。

内间隙安装在管内。

在10 kV配电设施中,外部间隙的最小值为15 mm。

管型避雷器虽说是保护间隙的一种,但是它的突出有点是可以自行灭弧。

1.2 保护间隙保护间隙是最简单的一种避雷装置。

它是由正负两个金属电极组成。

保护间隙因着简单的构造,在早期被广泛应用。

但是它的灭弧能力差,虽然维护方便,但是费事耗力。

保护间隙在10 kV的配电设施中主间隙距离为25 mm。

1.3 氧化锌避雷器氧化锌避雷器是近几年研究出来的当前市面上最为先进的配电保护器。

它主要利用氧化银的化学特性,即非极性很高,在正常情况下电阻很高。

因为其优越的防雷功能以及抗雷电冲击能力强,寿命长等特点,在现在的避雷装置中成为当之无愧的首选。

而氧化锌避雷器在10 kV配电装置中发挥着极大的作用。

2 避雷器在配电设备中的重要性避雷器作为配电装置的一个重要组成部分,对于配电设备的安全与否有着举足轻重的作用。

所以,为配电设备选取合适的避雷器是值得深思熟虑的。

以下作为选择避雷器的参考。

2.1 电气性能避雷器的作用只有在雷击时才体现出来,作为保护装置,它不影响配电设备内部的运作。

对于避雷器,要求其对于处理电流的能力必须很高。

若有必要,对设备的电气性能进行测量,来得到最精确的数据,确定解决方案。

2.2 材料选择对于避雷器材料选择的要求必须是质量高的材料,这样其效果也很到位。

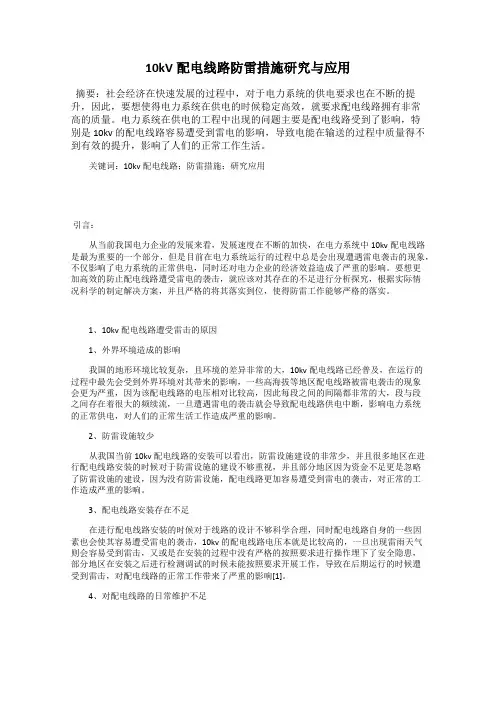

10kV配电线路防雷措施研究与应用摘要：社会经济在快速发展的过程中，对于电力系统的供电要求也在不断的提升，因此，要想使得电力系统在供电的时候稳定高效，就要求配电线路拥有非常高的质量。

电力系统在供电的工程中出现的问题主要是配电线路受到了影响，特别是10kv的配电线路容易遭受到雷电的影响，导致电能在输送的过程中质量得不到有效的提升，影响了人们的正常工作生活。

关键词：10kv配电线路；防雷措施；研究应用引言：从当前我国电力企业的发展来看，发展速度在不断的加快，在电力系统中10kv配电线路是最为重要的一个部分，但是目前在电力系统运行的过程中总是会出现遭遇雷电袭击的现象，不仅影响了电力系统的正常供电，同时还对电力企业的经济效益造成了严重的影响。

要想更加高效的防止配电线路遭受雷电的袭击，就应该对其存在的不足进行分析探究，根据实际情况科学的制定解决方案，并且严格的将其落实到位，使得防雷工作能够严格的落实。

1、10kv配电线路遭受雷击的原因1、外界环境造成的影响我国的地形环境比较复杂，且环境的差异非常的大，10kv配电线路已经普及，在运行的过程中最先会受到外界环境对其带来的影响，一些高海拔等地区配电线路被雷电袭击的现象会更为严重，因为该配电线路的电压相对比较高，因此每段之间的间隔都非常的大，段与段之间存在着很大的频续流，一旦遭遇雷电的袭击就会导致配电线路供电中断，影响电力系统的正常供电，对人们的正常生活工作造成严重的影响。

2、防雷设施较少从我国当前10kv配电线路的安装可以看出，防雷设施建设的非常少，并且很多地区在进行配电线路安装的时候对于防雷设施的建设不够重视，并且部分地区因为资金不足更是忽略了防雷设施的建设，因为没有防雷设施，配电线路更加容易遭受到雷电的袭击，对正常的工作造成严重的影响。

3、配电线路安装存在不足在进行配电线路安装的时候对于线路的设计不够科学合理，同时配电线路自身的一些因素也会使其容易遭受雷电的袭击，10kv的配电线路电压本就是比较高的，一旦出现雷雨天气则会容易受到雷击，又或是在安装的过程中没有严格的按照要求进行操作埋下了安全隐患，部分地区在安装之后进行检测调试的时候未能按照要求开展工作，导致在后期运行的时候遭受到雷击，对配电线路的正常工作带来了严重的影响[1]。

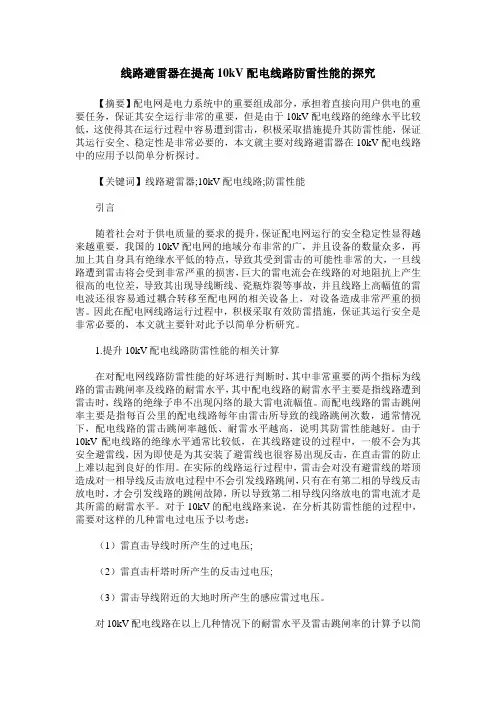

线路避雷器在提高10kV配电线路防雷性能的探究【摘要】配电网是电力系统中的重要组成部分，承担着直接向用户供电的重要任务，保证其安全运行非常的重要，但是由于10kV配电线路的绝缘水平比较低，这使得其在运行过程中容易遭到雷击，积极采取措施提升其防雷性能，保证其运行安全、稳定性是非常必要的，本文就主要对线路避雷器在10kV配电线路中的应用予以简单分析探讨。

【关键词】线路避雷器;10kV配电线路;防雷性能引言随着社会对于供电质量的要求的提升，保证配电网运行的安全稳定性显得越来越重要，我国的10kV配电网的地域分布非常的广，并且设备的数量众多，再加上其自身具有绝缘水平低的特点，导致其受到雷击的可能性非常的大，一旦线路遭到雷击将会受到非常严重的损害，巨大的雷电流会在线路的对地阻抗上产生很高的电位差，导致其出现导线断线、瓷瓶炸裂等事故，并且线路上高幅值的雷电波还很容易通过耦合转移至配电网的相关设备上，对设备造成非常严重的损害。

因此在配电网线路运行过程中，积极采取有效防雷措施，保证其运行安全是非常必要的，本文就主要针对此予以简单分析研究。

1.提升10kV配电线路防雷性能的相关计算在对配电网线路防雷性能的好坏进行判断时，其中非常重要的两个指标为线路的雷击跳闸率及线路的耐雷水平，其中配电线路的耐雷水平主要是指线路遭到雷击时，线路的绝缘子串不出现闪络的最大雷电流幅值。

而配电线路的雷击跳闸率主要是指每百公里的配电线路每年由雷击所导致的线路跳闸次数，通常情况下，配电线路的雷击跳闸率越低、耐雷水平越高，说明其防雷性能越好。

由于10kV配电线路的绝缘水平通常比较低，在其线路建设的过程中，一般不会为其安全避雷线，因为即使是为其安装了避雷线也很容易出现反击，在直击雷的防止上难以起到良好的作用。

在实际的线路运行过程中，雷击会对没有避雷线的塔顶造成对一相导线反击放电过程中不会引发线路跳闸，只有在有第二相的导线反击放电时，才会引发线路的跳闸故障，所以导致第二相导线闪络放电的雷电流才是其所需的耐雷水平。

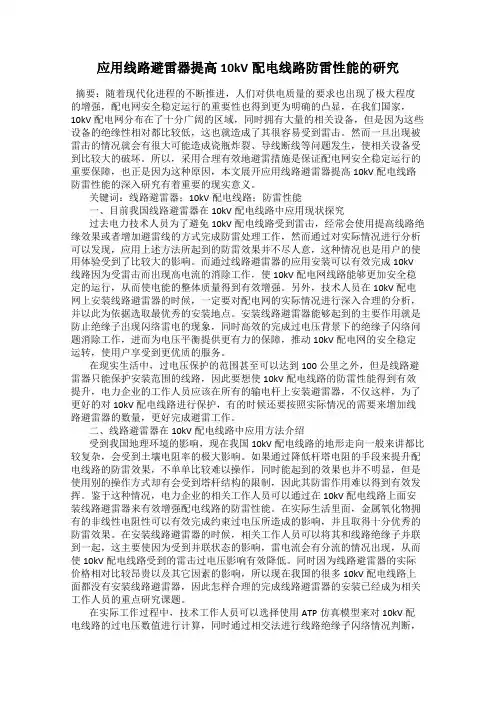

应用线路避雷器提高10kV配电线路防雷性能的研究摘要：随着现代化进程的不断推进，人们对供电质量的要求也出现了极大程度的增强，配电网安全稳定运行的重要性也得到更为明确的凸显，在我们国家，10kV配电网分布在了十分广阔的区域，同时拥有大量的相关设备，但是因为这些设备的绝缘性相对都比较低，这也就造成了其很容易受到雷击。

然而一旦出现被雷击的情况就会有很大可能造成瓷瓶炸裂、导线断线等问题发生，使相关设备受到比较大的破坏。

所以，采用合理有效地避雷措施是保证配电网安全稳定运行的重要保障，也正是因为这种原因，本文展开应用线路避雷器提高10kV配电线路防雷性能的深入研究有着重要的现实意义。

关键词：线路避雷器；10kV配电线路；防雷性能一、目前我国线路避雷器在10kV配电线路中应用现状探究过去电力技术人员为了避免10kV配电线路受到雷击，经常会使用提高线路绝缘效果或者增加避雷线的方式完成防雷处理工作，然而通过对实际情况进行分析可以发现，应用上述方法所起到的防雷效果并不尽人意，这种情况也是用户的使用体验受到了比较大的影响。

而通过线路避雷器的应用安装可以有效完成10kV 线路因为受雷击而出现高电流的消除工作，使10kV配电网线路能够更加安全稳定的运行，从而使电能的整体质量得到有效增强。

另外，技术人员在10kV配电网上安装线路避雷器的时候，一定要对配电网的实际情况进行深入合理的分析，并以此为依据选取最优秀的安装地点。

安装线路避雷器能够起到的主要作用就是防止绝缘子出现闪络雷电的现象，同时高效的完成过电压背景下的绝缘子闪络问题消除工作，进而为电压平衡提供更有力的保障，推动10kV配电网的安全稳定运转，使用户享受到更优质的服务。

在现实生活中，过电压保护的范围甚至可以达到100公里之外，但是线路避雷器只能保护安装范围的线路，因此要想使10kV配电线路的防雷性能得到有效提升，电力企业的工作人员应该在所有的输电杆上安装避雷器，不仅这样，为了更好的对10kV配电线路进行保护，有的时候还要按照实际情况的需要来增加线路避雷器的数量，更好完成避雷工作。

10kv线路防雷保护措施的研究摘要：雷电作为自然界中的一种放电现象，雷击不仅会威胁生命安全，也会对电力线路、配电设备等造成破坏。

而10kV电力系统是生产生活中应用广泛的电力系统，所以雷击现象必须引起重视，切实做好防雷工作。

关键词：10kV线路；防雷保护；措施；分析1 导言雷电作为自然界中的一种放电现象，雷击不仅会威胁生命安全，也会对电力线路、配电设备等造成破坏。

而10kV电力系统是生产生活中应用广泛的电力系统，所以雷击现象必须引起重视，切实做好防雷工作。

本文主要对雷害的形式和危害进行了阐述，并针对10kV线路的防雷措施进行了讨论。

2 10kV配电线路的防雷保护间隙设计的重要意义因雷击事件造成的电力系统故障，不仅影响电力线路的正常运行，而且还会对正常的用电产生重大的影响，可能导致财产受到重大的损失，严重的情况下甚至会危害生命安全，对经济和社会产生重大影响。

从10kV配电线路雷击过电压产生商看，一般有两种雷击感应过电压，直击雷电过电压是由于直接命中配电线所导致的，感应雷电过电压是雷电击中配电线附近的地面所引起的电磁感应造成的。

2.1 我国的主要配电线路的防雷技术和措施由于10kV配电线的绝缘水平低，当线路由于雷电活动和雷电过电压线路绝缘子闪络时产生的，可以很容易地导致此类事故，在配电线路的设计上，以节省线路走廊和使用塔多回路技术为主，这四个塔竖立建立了循环备份，虽然在这种情况下，节约线路走廊，减少了线的投资，但由于塔多回路和行与行之间的电气距离远远不够的，因此，一回线遭受雷击后线路绝缘子地面损坏故障，如果流量后继续发生故障的次数也比较大，连续陆空电弧会出现与免费的热和光自由的两极，小环之间的距离，然后自由弧将蔓延到其他线路，造成接地故障的发生相同的极点，将导致更严重的回线故障的同时，极大地影响了可靠性可用于电源配电线路，在上述线路中，加强绝缘的方法，可采取更换绝缘电线裸电线，绝缘膜，增加绝缘导体和绝缘体之间的间隙，更换绝缘子模型等方法，以提高线路绝缘水平。

论文题目：煤矿10kV架空线防雷技术研究专业：电气工程及其自动化本科生：井鹏飞（签名）指导老师：李忠（签名）摘要我国10kV线路纵横延伸,地处旷野,雷雨季易遭雷击。

由于10kV系统内的设备绝缘水平和耐雷水平低，因此当发生雷电灾害时，造成的损失往往比较大，严重影响到了人们的正常生活生产，有时甚至能威胁到人们的生命安全。

因此配电线路的避雷防雷保护研究有着十分重要的意义。

本设计研究的对象是一段为煤矿风机供电的10kV配电线路，一旦该段线路因为雷击造成跳闸甚至更严重的情况，井下风机就会停止运转，对煤矿的生产和矿工的生命安全造成极大的威胁。

本文根据线路的具体情况，首先对线路的雷电灾害情况进行分析，然后提出可以使用的方案，对这些方案进行进一步的分析，最终确定每种措施的具体实施方法，具体的措施为：1通过线路避雷器对特殊位置杆塔进行保护；2全线架设避雷线；3降低杆塔的接地电阻；4加强线路的绝缘。

通过以上这几种防雷措施的实施，可以提高耐雷水平，使本段线路的供电更加安全可靠。

关键词：10kV架空线路，耐雷水平，安全Subject:The Research Of 10kv Overhead Line Lighting Protection Technology In Coal MineSpecialty:Electric Engineering and AutomationName: Jing Pengfei (Signature) Instructor: Li Zhong (Signature)ABSTRACT10kV distribution line is always set in countryside,There is not so much tall buildings,so when storm is coming.10kV distribution line is easy to be strucked by lightning.Because of 10kV distribution line's Insulation level is low,when Lightning occurs it always Bring heavy losses to system.It seriously affected the normal life of people production, sometimes even can pose a threat to the safety of people's life.Thus the distribution line lightning protection research is very important.The object of this paper is a power supply line for a coal mine's wind machine.Once the line tripped or even more severe situation happened because of lightning stroke,The wind machine underground would stop working.It seriously affects the safety in production and the life safety of minersThe main task of this article is:first analyzes the basic conditions of the line,and then make a feasible plan.This paper contains the following programs:1 Installing lightning line across the line;2 reducing the tower grounding resistance; 3 Strengthening the Insulation level of the line;4 using line arrester to protect the tower of special position.By using these programs to prove the line lightning protection level to make sure the line'spower supply is more safety and reliably.KEY WORDS：10kV distribution line，Lightning resisting level，safety目录第一章绪论 (1)1.1 选题的背景和研究意义 (1)1.1.1 课题的研究背景 (1)1.1.2 生产需求情况 (1)1.1.3 煤矿10kV架空线防雷技术研究的重要意义 (2)1.1.4 防雷技术的发展过程 (2)1.2 本课题的主要研究内容 (3)第二章雷电概论 (5)2.1 雷电的概念 (5)2.2 雷电参数 (5)2.3 雷电对线路的影响 (8)2.4 配电线路防雷的原则和措施 (9)第三章线路的基本情况 (10)3.1 北翼回风斜井供电系统基本情况 (10)3.2 现场调研情况 (11)3.3 防雷措施和管理建议 (12)第四章防雷措施分析 (14)4.1 避雷针的使用 (14)4.2 架设避雷线 (15)4.3 降低杆塔的接地电阻 (19)4.4 加强线路绝缘 (20)4.5 避雷器的安装 (22)第五章防雷避雷方案的确定 (26)5.1 全线架设避雷线 (26)5.2 降低杆塔接地电阻的措施 (31)5.3 加强线路的绝缘的方法 (38)5.4 重点杆塔安装避雷器 (41)5.5 仿真验证 (42)5.6 设计改造材料 (45)结论 (47)致谢 (48)参考文献 (49)附录 (51)附录一 HY5WS-17/50氧化锌避雷器示意图与使用环境 (51)附录二避雷线及导线的力学特性 (52)附录三 ATP-EMTP生成的程序 (53)附录四 P-15T绝缘子示意图 (57)第一章绪论1.1 选题的背景和研究意义1.1.1 课题的研究背景随着全球气候异常状况日益加剧，雷电活动也异常频繁。

线路避雷器在提高10kV配电线路防雷性能中的摘要：10kV配网线路供电的可靠性直接关系着电力用户的用电体验，而其自身复杂的网络结构使得线路在运行过程中，容易受到各种因素的影响，从而导致线路稳定性和可靠性的下降。

雷击是影响10kV配电线路安全运行的主要因素之一，其可能带来的后果是非常严重的。

本文分析了10kV配电线路防雷的必要性，并就线路避雷器在10kV配电线路中的应用情况进行了探讨。

关键词：线路避雷器10kV配电线路防雷性能；应用前言：工业化进程的加快和人们生活水平的提高，使得社会对于电力的需求不断增大，也因此推动了电力事业的发展，电网工程项目持续增加。

而10kV配电线路作为电网建设的重要内容，其运行的稳定和安全直接影响配电质量，需要电力技术人员切实做好配电线路的管理和运行维护。

在10kV配电线路的运行过程中，雷电因素对其的影响非常巨大，因此必须采取有效措施，提升线路的防雷性能。

1 10kV配电线路防雷的必要性10kV配电线路具有跨越距离长、联系区域众多、架空敷设等特点，经常会经过一些交通条件差，自然环境恶劣的山区和丘陵地带，而这些地区属于雷击事故的多发区域，加上线路巡检难度较大，使得存在于线路中的安全隐患无法得到及时有效处理，导致了风险的进一步增大。

同时，雷击对于电力系统产生的危害是非常严重的，一是会在电网中产生巨大的冲击电压，从而导致设备绝缘层击穿，产生短路和放电现象，严重的甚至可能会引发爆炸；二是会导致设备元件的损坏，从而引发闪络、断电等事故，影响人们的正常用电；三是雷电流侵入到配电设备或者电器线路中，引发火灾，威胁人们的生命财产安全；四是在雷击作用下，静电流的电磁感应会引发交变电磁场，导致电气设备局部发热，造成设备烧毁甚至引发火灾。

基于此，做好10kV配电线路的综合防雷工作，提升线路整体的防雷性能，保障配电线路运行的稳定性和安全性，是非常必要的[1]。

2 10kV配电线路中线路避雷器的应用从配电线路的防雷性能方面考虑，要想在不影响线路正常运行的前提下做出显著提升，可以采用的方法和措施包括线路接地、安装避雷针、避雷网等。

图1 环电极避雷器放电路径.2 穿刺电极外串联间隙金属氧化物避雷器穿刺电极外串联间隙避雷器，其特点是利用高压穿刺电极挤压穿透导线绝缘层接触芯线，将导线电位引出，避雷器本体高压端设置一个半球电极，高压穿刺电极与半球电极构成串联空气间隙。

穿刺电极外串联间隙金属氧化物避雷器应安装在线路绝缘子的负荷侧。

但穿刺电极由于需与绝缘导线内导线接触，降低绝缘导线的密封性，且穿刺高压电极的穿刺齿都比较尖锐，力（a）放电路径 （b）导线压痕图2 穿刺电极避雷器穿刺电极外串联间隙避雷器高压电极的好处是当避雷器本体损坏后，如果发生雷击事故，能够将高压引出，并将工频续流电弧引到穿刺电极上燃烧，可避免绝缘导线受烧蚀断线，引起雷击事故，达到二次保护的特点，但该种情况下不会降低线路的雷击跳闸率。

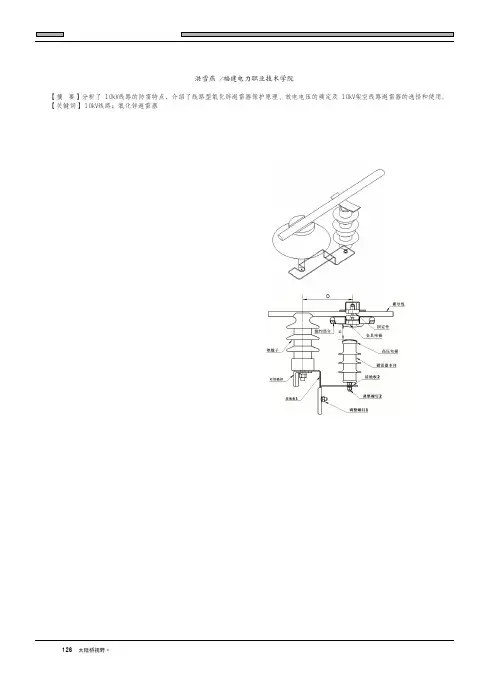

1.3 固定外串联间隙金属氧化物避雷器固定外串联间隙避雷器其放电间隙在出厂前就已固定好，安装时无须调整间隙距离，无论与何种绝缘子配合，其间隙距离是不变的，避雷器本体带有连接线，连接线通过线夹与导线连接，作为高压引下线，其特点是间隙距离出厂前就已经固图3 固定外串联间隙避雷器避雷器本体的电场分布分析本文采用三维有限元分析[5-6]软件comsol对10kV种常规避雷器进行分析，查看几种不同的避雷器在线路上的电场分布情况，为避雷器的选择应用提供优化建议。

选择常用的PS15柱式瓷绝缘子，绝缘子上方为导线，底部与横担电气连接，PS15绝缘子为4伞绝缘子，伞叶直径科学与信息化2020年1月下图4 电场分布图每一种防雷产品均为配电线路的防雷保护做出了贡献，但也各自存在优缺点，其中，环形电极，穿刺电极外串联间隙避雷器属于较常规的支柱绝缘子用外串联间隙避雷器，它们可配[J].电力科学与工程,2017,33(2):49-54.[2] 沈海滨,陈维江,张少军,等.一种防止10kV架空绝缘导线雷击断线用新型串联间隙金属氧化物避雷器[C].中国电机工程学会高电压专业委员会过电压及绝缘配合学组2006年学术年会.中国电机工程学会高电压。

电力系统58丨电力系统装备 2019.19Electric System2019年第19期2019 No.19电力系统装备Electric Power System Equipment贵州属高原山区，配电网络网架结构薄弱，现有配网架空线路基本未做防雷设计，不仅增加了意外雷击事故，也对配电网设备运行产生诸多危害性。

因此研发了一种配网外串间隙避雷器接地刀闸，同时解决配电网防雷和装设状态接地线问题，大幅降低了操作风险，提高了供电可靠性。

1 架空配电线路防雷设计现状1.1 早期防雷设计早期配网架空线路基本未做防雷设计，均是靠线路上的开关、变压器的设备配套安装的避雷器进行设备防雷，架空线路被雷击后发生故障几率较大。

运维单位根据需要后期在架空线路上安装避雷器、放电间隙等措施进行防雷。

当线路受到雷击产生过电压，感应过电压尚未达到绝缘子闪络时，导线引流球和保护器限流元件引流球间隙开始放电，之后将雷电流导向氧化锌限流元件，雷电流经氧化锌限流元件释放，而工频续流则被氧化锌限流元件截断，达到“避雷”的目的。

1.2 近几年防雷需求近几年配网防雷受到重视，目前国内主流配网防雷采用堵塞式防雷装置（无间隙氧化物避雷器）或疏导式防雷装置（放［摘 要］现阶段贵州地区配电网网架仍然十分薄弱，雷击跳闸问题突出，现场抢修冒险作业造成人身事故不断，存在诸多突发性安全事故。

为解决上述存在的问题，本文研究了一种配网外串间隙避雷器接地刀闸。

［关键词］配电网；外串间隙；避雷器；接地刀闸［中图分类号］TM863 ［文献标志码］A ［文章编号］1001–523X （2019）19–0058–02Research and Application of Grounding Cutter Gate for Outer SeriesGap Arrester of Overhead Distribution LineLi Hua-peng ，Zhang Rong-bo ，Wen Zhong-jin ，Yang Zhong ，Lin Hong［Abstract ］At present, the distribution network in Guizhou is still weak, lightning tripping problem is prominent, on-site rush repair and risk-taking operations cause an increasing number of personal accidents, there are many sudden safety incidents. In order to solve the above problems, a grounding cutter gate of series gap arrester outside distribution network is studied. ［Keywords ］distribution network; outer series clearance; lightning arrester; grounding switch 架空配电线路外串间隙避雷器接地刀闸的研究与应用李华鹏，张容菠，文忠进，杨 忠，林 红（贵州电网有限责任公司兴义供电局，贵州兴义 562400）与规格，保证电缆相关性能指标满足安全用电的要求。

10kV 架空配电线路带电作业更换避雷器技术研究摘要:在生活中，雷电活动对架空配电线路的安全稳定运行有着直接的影响。

10kV配电线路在生活中应用广泛，但是10kV配电线路带电作业中存在明显的故障问题，尤其是在避雷器的运行过程中，架空线路的雷击电频率过高，下雨时容易出现雷电，难以保证避雷器正常运行，无法良好保障电力系统的供电质量，无法提升供电的安全性。

探讨新时代技术人员应如何利用带电作业法，正确规避故障问题，提升配电线路的工作效率。

关键词:10kV线路；架空配电线路；带电作业；避雷器引言：当前背景下，人们同电力工程之间建立了非常紧密的联系。

由于配电线路受雷电的影响相当严重，雷电引起的配电线路跳闸、线路断线时有发生，因此需对城市地区架空配电线路防雷性能进行深入研究。

随着新时代经济不断的发展与科技的进步，我国人民群众对供电质量的要求变高。

但是，此外，结合企业自身的利益，不定时供电会减少电量，造成企业供电效益降低。

因此，有效进行架空配电线路带电作业更换避雷器技术研究具有实用价值与必要性，下文着重讲解与说明存在的问题。

1 10kV架空配电线路带电作业特点针对中国当前的用电情况，存在片区停电或者短时供电能量不足的现象，对居民的生活质量造成严重影响。

新兴的带电作业，提高供电的可靠性，并减少电路因电压过低而造成的跳闸现象。

其次，当遇到雷电现象时，利用带电作业可以良好地解决这一故障，并提高供电线路的安全可靠性，有效消除设备的缺陷与隐患，同时减少带电作业中发生故障的机率。

新型带电作业与之前传统输变电相比，大幅度减少技术人员的伤害情况，并减少操作事故的发生，能够提升工作人员的工作效率。

另外，带电作业最鲜明的特点是不受时间的约束与限制，技术人员可以根据原定计划，实际检修工程情况，减少人力与物力的使用，缩短工时与费用，有效保障供电，满足居民群众的生活要求。

2 10kV避雷器存在的故障问题2.1在电流表读数异常时，由于雨天引起的内部潮湿导致电流增大，避雷器由于受潮，密封不良等原因进水，在运行电压与内部环境中，引起内部破坏，致使电流表中的数据异常。

10kV配电线路防雷措施研究与应用宁绍健摘要：我国地域面积辽阔，气候各异，很多地区在夏天都会受到雷击的影响。

10kV配电线路在受到雷击之后会发生故障，直接影响电网的正常运行，甚至还会导致各种设备的损坏，对电力企业造成严重的影响。

因此，电力企业必须要重视10kV配电线路雷击的问题，采取科学的防雷措施，保证电网系统的安全运行，同时也提高企业的经济效益。

文章对影响1OkV配电线路雷击的因素进行了分析，并对其防雷措施进行了探讨。

关键词：10KV；配电线路；防雷措施；研究应用引言随着社会的快速发展，人们对电力的需求量越来越大，对电力系统的安全稳定性提出了更高的要求。

配电网是向用户配发电能的重要电能输出网络，其安全稳定性直接关系到电力系统的运行。

目前，10kV配电线路是主要的配电网络形式，但由于其网络架构复杂，绝缘性能差，在雷电天气常会遭到破坏，严重影响到供电的安全稳定性。

因此，做好10kV配电线路防雷工作极为重要。

1 雷电事件的恶劣影响雷电是我们日常生活中的一种非常常见的自然现象，但是这种自然现象通常会伴随着一些比较严重的恶劣影响。

为了减少雷电现象对人们正常生活造成的影响，通常建筑物都会设有避雷针或是防雷装置，以保证建筑使用者的生命安全。

但是10kV配电线路在一般情况下都是直接裸露在空气中的，如果遭受到雷电击穿，由于线路本身带电，而输电线的导电性能通常由比较好，其带来的影响将会更为严重，很可能直接引起输电线所连接的机械设备的燃烧，或者造成波及范围更大的爆炸事故的发生。

2 10kV配电线路遭受雷击的原因2.1 线路的绝缘水平达不到标准10kV配电线路遭受雷击的原因有许多种，下面一一进行举例说明。

线路绝缘水平不够，当发生雷击事件时，线路的绝缘水平就决定了整个雷击事件发生的频率，在发生雷击的过程中，对整个线路造成的损害。

配电线路的绝缘水平也决定了线路对了雷击的抵抗能力。

所以在进行配电线路使用和安装的过程中，配电线路的绝缘水平都有着严格的使用标准。
