线路避雷器一、定义带间隙线路避雷器：由复合外套金属氧化物避雷器本体与外穿联间隙串联成的线路避雷器。

二、外串联间隙：带间隙线路避雷器的一部分,与避雷器本体串联组成带间隙线路避雷器，串联间隙的主要目的就是使氧化锌避雷器本体与系统电压隔离。

间隙分为带支撑件间隙和不带支撑件间隙(不带支撑件间隙也称为纯空气间隙)。

带支撑件间隙由两个分别固定在复合绝缘支撑件（用于固定外串联间隙电极,其材料为复合绝缘材料,是带支撑件间隙线路避雷器外串联间隙的一部分,简称支撑件。

）两端的电极组成。

纯空气间隙由两个电极组成,通常一个电极固定在避雷器本体,高压端.另一个电极固定在输电线路导线上或绝缘子串高压端。

外穿间隙分为支撑件间隙和不带支撑件间隙对应,带间隙线路避雷器分为带支撑件间隙线路避雷器和纯空气间隙线路避雷器。

纯空气间隙线路避雷器的主要优点是：结构紧凑、长度短、重量轻、运行可靠性高即使避雷器故障，间隙依然可以起到隔离作用、寿命长。

缺点是空气间隙避雷器在大风作用下，间隙距离会发生变化，电极形状必须制作成弧形.这种避雷器现场安装前需依据杆塔结构设计相应附件(加装支架且应沿导线方向伸出),安装现场还需精细调整间隙才能满足间隙距离的要求，对安装要求较高且在耐张塔和特殊塔形安装非常困难，纯空气间隙避雷器在耐张塔上不便安装。

带支架间隙线路避雷器的优点是：间隙固定在支架上，间隙距离在产品出厂前已确定，不受风偏的影响，间隙与避雷器本体形成一个整体，可方便地安装在不同角度的杆塔上，无需额外的支撑，安装简单方便。

缺点是：串联间隙支撑承受大部分工作电压，存在老化和使用寿命问题。

一旦支架失效，串联间隙的隔离功能将失效，避雷器本体将直接承受工作电压和各种过电压。

避雷器的整体结构往往比相应的线路绝缘子长，当避雷器与线路绝缘子并联安装时，可能增加安装难度二、带间隙氧化锌避雷器保护原理带间隙氧化锌避雷器与线路高压绝缘子并联,当雷击塔杆或避雷线时,雷电流引起的高电位使线路氧化锌避雷器的串联间隙先动作,降低了塔臂与导线间的电位差,保证绝缘子不再闪络,从而避免线路跳闸停电,在串联间隙动作后,氧化锌避避雷器本体的残余电压不仅限于远低于干绝缘子的闪络电压，而且能在雷电电压后的工频电压下自行熄灭工频电流，保证正常供电。

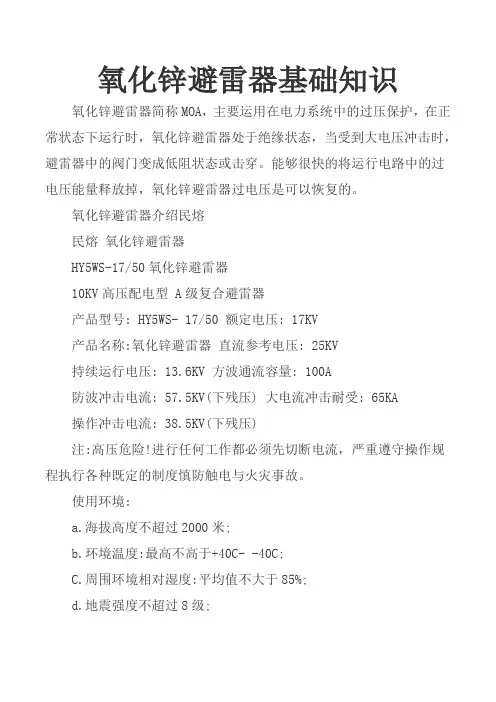

氧化锌避雷器基础知识氧化锌避雷器简称MOA，主要运用在电力系统中的过压保护，在正常状态下运行时，氧化锌避雷器处于绝缘状态，当受到大电压冲击时，避雷器中的阀门变成低阻状态或击穿。

能够很快的将运行电路中的过电压能量释放掉，氧化锌避雷器过电压是可以恢复的。

氧化锌避雷器介绍民熔民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型当大电压能量释放到定值时（定值取决于氧化锌避雷器的大小及阀门），氧化锌避雷器又处于绝缘状态，以此来保护电力系统的正常化。

由于氧化锌避雷器中的阀门会冲击破坏，受潮，受热而老化等，导致泄露电流增大，电流增大产生有功功耗，使氧化锌避雷器损坏，严重时可能发生爆炸。

因此预防性检测氧化锌避雷器是必不可少的部分，但由于氧化锌检测时需要停运主设备，而有时主设备无法停运，导致了无法检测氧化锌避雷器，由此氧化锌避雷器在线测试及在线监控极其重要。

如何判断氧化锌避雷器的好坏呢？因为氧化锌避雷器的泄漏电流是由阻性电流和容性电流组成的，其中阻性电流是引起氧化锌避雷器老化的主要因素。

避雷器的分类及氧化锌避雷器优点避雷器的种类很多，包括金属氧化物避雷器、线型金属氧化物避雷器、无间隙线型金属氧化物避雷器、全绝缘复合护套金属氧化物避雷器、可拆卸式避雷器。

避雷器主要有管式避雷器、阀式避雷器和氧化锌避雷器。

每种避雷器的主要工作原理不同，但其工作本质是相同的，即保护通信电缆和通信设备不受损坏。

管式避雷器实际上是一种具有高灭弧能力的保护间隙。

它由两个串联间隙组成。

大气中有一个间隙，叫做外部间隙。

其任务是隔离工作电压，防止采气管道被流经管道的工频泄漏电流烧毁；另一种安装在燃气管道内，称为内间隙或灭弧间隙。

管式避雷器的灭弧能力与工频连续电流有关。

这是一种间隙式避雷器，主要用于供电线路的防雷。

阀式避雷器由火花隙和阀片电阻组成，由特种碳化硅制成。

采用碳化硅制成的发电机电阻能有效地防止雷电和高压，保护设备。

当有雷电高电压时，火花间隙被击穿，阀片电阻的电阻值下降，将雷电流引入大地，这就保护了线缆或电气设备免受雷电流的危害。

在正常的情况下，火花间隙是不会被击穿的，阀片电阻的电阻值较高，不会影响通信线路的正常通信。

氧化锌避雷器是一种保护性能优越、质量轻、耐污秽、性能稳定的避雷设备。

它主要利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小(微安或毫安级);当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。

这种避雷器和传统避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。

以上介绍了几种避雷器，每种避雷器各自有各自的优点和特点，需要针对不同的环境进行使用，才能起到良好的避雷效果。

氧化锌避雷器型号介绍：民熔 HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

避雷器
避雷器是保护变电站设备免受雷电冲击波的一种设备。

当进入沿线变电所的雷电冲击波超过避雷器的保护等级时，避雷器先放电，雷电电流通过良好的导体安全地引入大地。

利用接地装置将雷电电压幅值限制在被保护设备的雷电冲击水平以下，从而保护电气设备。

避雷器按其发展的先后可分为:保护间隙--是最简单形式的避雷器;管型避雷器--也是一个保护间隙，但它能在放电后自行灭弧;
阀型避雷器--是将单个放电间隙分成许多短的串联间隙，同时增加了非线性电阻，提高了保护性能;
磁吹避雷器--利用了磁吹式火花间隙，提高了灭弧能力，同时还具有限制内部过电压能力;
氧化锌避雷器--利用了氧化锌阀片理想的伏安特性(非线性极高，即在大电流时呈低电阻特性，限制了避雷器上的电压，在正常工频电压下呈高电阻特性)，具有无间隙、无续流残压低等优点，也能限制内部过电压，被广泛使用。

氧化锌避雷器七大特性：
一、氧化锌避雷器的通流能力大
二、氧化锌避雷器的保护特性优异
三、氧化锌避雷器的密封性良好
四、氧化锌避雷器的机械性能
五、氧化锌避雷器的良好的解污秽性能
六、氧化锌避雷器的高运行可靠性
七、工频耐受能力。

氧化锌避雷器的特点民熔 HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用②电气试验： 1)绝缘电阻，用2500V兆欧表测量绝缘电阻，与同类避雷器试验值进行比较，绝缘电阻值应未有明显变化； 2)工频击穿电压试验，FS型避雷器工频放电电压标准：额定电压为3kV、6kV、10kV时；新装和大修后的避雷器为9～11kV、16～19kV、27～30kV；运行中的避雷器为8～12kV、15～21kV、23～33kV； 3)FZ型避雷器一般可不做工频放电试验，但要做避雷器泄漏电流测量。

民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型七大特性：一、氧化锌避雷器的通流能力大这主要体现在避雷器具有吸收各种雷电过电压、工频暂态过电压、操作过电压的能力。

川泰生产的氧化锌避雷器的通流能力完全符合甚至高于国家标准的要求。

线路放电等级、能量吸收能力、4/10纳秒大电流冲击耐受、2ms方波通流能力等指标达到了国内领先水平。

二、氧化锌避雷器的保护特性优异氧化锌避雷器是用来保护电力系统中各种电器设备免受过电压损坏的电器产品，具有良好保护性能。

避雷器的分类及结构避雷器的分类及结构常用避雷器的形式有阀式、管式、保护间限金属氧化物等。

避雷器的介绍氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型(1)阀式避雷器阀式避雷器主要分为普通阀式避雷器和磁吹阀式避雷器两大类。

普通阀式避雷器有FS和FZ两种系列;磁吹阀式避雷器有FCD和FCZ两种系列。

阀式避雷器型号中的符号含义如下:F-阀式避雷器;(2) S配(变)电作用; Z-电站用; Y-线路用: D-旋转电机用: C-具有磁吹放电间隙。

阀式避雷器主要由平板火花间隙与碳化硅电阻片(阀片)串联而成，装在密封的瓷管内，外壳有接线螺栓供安装用。

避雷器中的碳化硅电阻具有非线性特性,在正常电压时其阻值很大，过电压时其阻值随之变小。

阀式避雷器在正常的工频电压作用下火花间隙不被击穿，但在雷电波过电压下，避雷器的火花间隙被击穿;碳化硅电阻的阻值随之变得很小，雷电波巨大的雷电流顺利地通过电阻流入大地中，电阻阀片对尾随雷电流而来的工频电压呈现了很大的电阻，从而工频电流被火花间隙阻断，线路恢复正常运行。

避雷器避雷器的型式主要有保护间隙型、管型避雷器、阀型避雷器、磁吹避雷器和氧化锌低5-12角盟荣护闻陈避雷器。

随着新材料、新工艺、()雄构(0)楼线一主间雕: 2一罐助间演3一定指:新技术的不断成熟和认知，氧一装保护设备: 3一保护同服化锌避雷器已基本取代了其它类型的避雷器，只保留了保护间隙。

氧化锌避雷器HY5WZ-17/45一体式无间隙避雷器防污能力强不会出现污秽入侵等问题耐腐蚀性强安全性高寿命长安装方便适用于多种场所体积小、重量轻、耐碰撞、安装灵活便于维护和安装推荐品牌：民熔电气此外，对于每种类型的避雷器，安装地点的海拔高度也是已知的。

如果海拔低于1000米，则为低海拔，否则为高海拔。

安装在高海拔地区的避雷器，应适当增加瓷套的高度，以提高外绝缘强度。

随着海拔高度的增加，空气密度、气压和温度相应降低，电子在电场中的平均自由行程增大。

电子能在两次碰撞之间聚集更多的动能（与正常密度相比），更容易引起电离，从而降低空气介质的放电电压。

如果不考虑海拔高度对放电电压的影响，过电压很可能在避雷器内阀动作前沿绝缘子外绝缘放电。

避雷器细分还可分为有并联电阻，用于中等及大容量变电站的电气设备保护，如FZ型;无并联电阻，用于小容量配电系统的保护，如FS型;有磁吹限流间隙，用于35~500kV变电站的电气设备保护，如FCZ 型;有磁吹限流间隙，工频续流值低，用于旋转电机的保护，如FCD型。

此外，根据不同地区的污染程度，国际电工委员会（IEC）将污染等级划分为四个等级。

一级轻度污染（盐浓度0.03~0.05mg/cm2）Ⅱ级中度污染（盐浓度为0.05~0.10mg/cm2）、盘级重度污染（0.10~0.25mg/cm2）、Ⅳ级极重度污染（盐浓度大于0.25mg/cm2）。

与我国国家标准相比，多了一个0级（强电解液0～0.03mg/cm2，弱电解液0～0.06mg/cm2），是无明显污染的区域。

因此，中国有五个污染等级。

氧化锌避雷器氧化锌产品介绍民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型氧化锌氧化锌避雷器交流特性是用于测量避雷器在运行时的交流特性，比如，相位角、全电流，阻性电流等，可以有效的检查避雷器的受潮情况，在实际的应用中，用户比较担心带电操作是否存在不安全，我们先看看氧化锌避雷器交流特性试验的接线方法，分为两种，一种是在实验室的测量方法，也就是避雷器拆卸后的测量方法，第二种就是我们所说的在线测量，看接线图：下图是离线状态时的测量接线图：下图是在线状态时的测试接线图：氧化锌避雷器试验方法按照上图所示，接好联线和仪器电源，打开电源，设置好变比值和补偿角，如果不会设置可以看看的使用说明书或者，设置完成后点击测试即可，氧化锌避雷器在线测试仪会自动刷新数据，显示最新的结果，避雷器的绝缘情况我们可以参考全电流和相位差进行鉴别。

氧化锌避雷器的基础知识氧化锌避雷器是具有良好保护性能的避雷器。

利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；过电压动作时，电阻急剧下降，过电压能量释放，达到保护效果。

这种避雷器与传统避雷器的不同之处在于它没有放电间隙，利用氧化锌的非线性特性来放电和切断电流。

氧化锌避雷器是20世纪70年代发展起来的一种新型避雷器，主要由氧化锌压敏电阻组成。

在一定的短路电压下，变阻器的击穿电压高于变阻器的击穿电压。

但是，当高于变阻器电压的电压被取消时，它将回到高电阻状态。

因此，如果在电力线上安装氧化锌避雷器，当雷击时，雷波的高压会使变阻器击穿，雷击电流通过压敏电阻流入大地，使电力线路上的电压控制在安全范围内，从而保护了电气设备的安全。

每种避雷器各自有各自的优点和特点，需要针对不同的环境进行使用，才能起到良好的绝缘效果。

避雷器在额定电压下，相当于绝缘体，不会有任何的动作产生。

当出现危机或者高电压的情况下，避雷器就会产生作用，将电流导入大地，有效的保护电力设备HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用浅谈氧化锌避雷器的基础知识，专业电工都推荐看一看，民熔避雷器的安装和运行维护（珍藏版）一级电工都在看，民熔避雷器②电气试验： 1)绝缘电阻，用2500V兆欧表测量绝缘电阻，与同类避雷器试验值进行比较，绝缘电阻值应未有明显变化； 2)工频击穿电压试验，FS型避雷器工频放电电压标准：额定电压为3kV、6kV、10kV时；新装和大修后的避雷器为9～11kV、16～19kV、27～30kV；运行中的避雷器为8～12kV、15～21kV、23～33kV； 3)FZ型避雷器一般可不做工频放电试验，但要做避雷器泄漏电流测量。

氧化锌避雷器基础知识1牵引变电所避雷器牵引变电所高压电气设备随时可能受到大气过电压和操作过电压的攻击。

为防止其损坏，牵引变电所配备相应的过电压保护装置，包括避雷针和避雷器。

2为防止雷害，在牵引变电所进出口侧并联安装避雷器，将侵入变电站的雷电波降低和限制在各种避雷器的较低残压水平，并将雷电电流排入地，为了在保护范围内保护电气设备的绝缘，并在短时间内切断连续电流，使系统自动恢复正常运行，自由度是指避雷器放电后由电力系统提供并流经避雷器的电流。

放电保护间隙的整定目的与避雷器相同，但不具有切断自由流的功能。

3避雷器的分类，又称过电压限制器，其作用是将侵入电力线和信号传输线的雷电高压限制在一定范围内，以保证电气设备不被高压脉冲击穿。

常用的避雷器种类很多，但可分为四类：（1）阀型；（2）放电间隙型；（3）高通滤波器型；（4）半导体型。

我们主要讨论氧化锌避雷器MOA工作原理MOA工作原理：额定电压下通过MOA阀板的电流很小，相当于绝缘子。

当金属氧化物避雷器上的电压超过设定值时，阀板“导电”会通过阀片向地释放大电流，其残余电压不会超过被保护设备的耐受电压。

当外加电压降至动作电压以下时，阀片自动终止“开”状态，恢复绝缘状态。

5构造阀片由微小氧化锌晶粒为主要材料,加入一-些金属氧化粉，经过加工成氧化锌电阻片。

6氧化锌避雷器伏安特性7氧化锌避雷器特点氧化锌避雷器是由非线性电阻片叠装而成，它具有优良的非线性伏安特性，可以消除串联火花间隙，实现无间隙、无余流的避雷器，成本低。

因此，在国内外各种电压等级的电网中都得到了广泛的应用。

它具有以下优点：（1）保护选择性好，由于m0a具有良好的非线性特性，在正常工作电压下表现出很高的电阻值，正常工作时流过的电流只有微安级；当施加在其上的电压超过参考电压时，其伏安值特性曲线逐渐呈现平缓曲线，通过该曲线的电流迅速增大，可有效抑制过电压，保护其他电气设备的安全运行。

②流量大，氧化锌阀片密度高，比热大，流量约为碳化硅阀片的4倍，在需要大流量时其优越性更加明显。

氧化锌避雷器的基础知识氧化锌避雷器是具有良好保护性能的避雷器。

利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。

这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。

氧化锌避雷器是七十年代发展起来的一种新型避雷器，它主要由氧化锌压敏电阻构成。

每一块压敏电阻从制成时就有它的一定开关电压（叫压敏电压），在正常的工作电压下（即小于压敏电压）压敏电阻值很大，相当于绝缘状态，但在冲击电压作用下（大于压敏电压），压敏电阻呈低值被击穿，相当于短路状态。

然而压敏电阻被击后，是可以恢复绝缘状态的；当高于压敏电压的电压撤销后，它又恢复了高阻状态。

因此，如在电力线上安装氧化锌避雷器后，当雷击时，雷电波的高电压使压敏电阻击穿，雷电流通过压敏电阻流入大地，可以将电源线上的电压控制在安全范围内，从而保护了电气设备的安全。

每种避雷器各自有各自的优点和特点，需要针对不同的环境进行使用，才能起到良好的绝缘效果。

避雷器在额定电压下，相当于绝缘体，不会有任何的动作产生。

当出现危机或者高电压的情况下，避雷器就会产生作用，将电流导入大地，有效的保护电力设备HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

氧化锌避雷器从我国电力系统实际情况出发，结合避雷器选型的历史回顾和新版本的避雷器国家标准，提出了使电力系统安全、可靠运行的并联电容器装置用氧化锌避雷器的选型方法，对变电站中并联电容器装置的设计具有一定的参考价值。

以往只考虑操作过电压和雷电过电压水平的避雷器选型及弊端国家标准规定，系统供电端电压应略高于系统的标称电压(或额定电压)Un的K倍，即K=Um/ Un (Um 是系统最高电压)。

电气设备的绝缘应能在Un下长期运行。

220kV及以下系统的K为1.15, 330kV及以下系统的K=1.1。

避雷器设计的初期也遵守上述原则。

买避雷器就上民熔电气氧化锌避雷器之前是SiC避雷器。

10kV及以下SiC避雷器的灭弧电压设计是定在系统最高运行电压的1. 1倍; 35kVSiC 避雷器的灭弧电压等于系统最高电压;110kV及以上SiC避雷器的灭弧电压为系统最高电压的80%。

对应以上的倍数分别有110%避雷器、100%避雷器和80%避雷器。

我国使用氧化锌避雷器初期，其额定电压是以SiC避雷器的灭弧电压为参考作设计的。

早期的6kV、10kV和35kV避雷器均遵守上述原则，如: Y5WR-7.6/ 26、Y5WR-12. 7/ 45、Y5WR-41 / 130。

而最大长期工频工作电压为系统最高相电压，如Y5WR-12.7/ 45为:2.保证在单相接地过电压下运行且电力系统安全情况下的避雷器选型及必要性从安全运行角度，避雷器的额定电压的选择还应遵守如下原则:①氧化锌避雷器的额定电压，应该使它高于其在安装处可能出现的工频暂态电压。

在110kV及以上的中性点接地系统中是可以按上述方法选择的。

②在110kV及以下的中性点非直接接地系统中,电力部门]规程规定在单相接地情况下允许运行2h,有时甚至在断续地产生弧光接地过电压情况下运行2h以上才能发现故障，这类系统的运行特点对氧化锌避雷器在额定电压下安全运行10s构成严重威胁。

且氧化锌避雷器与SiC避雷器结构、设计不同(后者是有间隙灭弧，前者没有间隙或者只有隔流间隙)，使得实践中氧化锌避雷器出现热崩溃甚至严重的爆炸事故。

氧化锌避雷器氧化锌避雷器是具有良好保护性能的避雷器。

利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。

这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。

氧化锌避雷器HY5WZ-17/45一体式无间隙避雷器防污能力强不会出现污秽入侵等问题耐腐蚀性强安全性高寿命长安装方便适用于多种场所体积小、重量轻、耐碰撞、安装灵活便于维护和安装推荐品牌：民熔电气串联是指阀片串成一个圆柱体型，放在瓷套内，顶部和底部用弹簧压紧阀片不能松动(不能偏离圆柱体)。

如果放电容量很大，需要进行双柱或多柱阀片并联使用，并联多柱的阀片必须进行多柱的搭接，使其每柱阀片流过的电流均匀。

多柱阀片的避雷器大部分使用在电压等级较高的系统中，因为在超高压系统中的操作过电压，对绝缘是有危害的，所以需要用无间隙金属氧化物避雷器进行保护。

(炭化硅避雷器不能保护操作过电压，只能保护雷电过电压，因为雷电过电压时间短微秒级，操作过电压是毫秒级，时间长、能量大，磁吹避雷器也可以保护操作过电压。

)无间隙金属氧化物避雷器保护的特点是:系统出现的各种过电压只要超过氧化锌避雷器的起始动作电压(拐点电压是工频参考电压)，避雷器就动作，将雷电冲击或操作冲击的电压幅值限制在设备绝缘耐受的水平氧化锌避雷器的伏安特性曲线氧化锌避雷器阀片的伏安特性曲线氧化锌避雷器特性参数1、持续运行电压(kV) 有效值;2、氧化锌避雷器额定电压(kV)有效值3、雷电冲击残压(kV)峰值;4、工频参考电流(mA)峰值;5、 T频参考电压(kV)有效值;6、1mA直流参考电压(kV)和750 J1mA下的泄漏电流氧化锌避雷器的型号说明氧化锌避雷器试验测量绝缘电阻测量氧化锌避雷器的绝缘电阻，可以初步了解其内部是否受潮，还可以检查低压氧化锌内部熔丝是否断掉，从而及时发现缺陷35千伏及以下2500伏兆欧表阻值不低于10000兆欧35千伏以上5000伏兆欧表阻值不低于30000兆欧二、测量直流1MA时的临界动作电压u1MA主要是检查避雷器阀片是否受潮，确定其动作性能能是否符合要求氧测量中应注意的问题(1 )准确读取U1MA。

图解金属氧化锌避雷器
前言
避雷器，又叫作过电压限制器。

它的作用是把已入侵电力线、信号传输线的雷电高电压限制在一定范围之内，保证用电设备不被高电压冲击击穿。

常用的避雷器种类繁多，但归纳起来可分为四大类：（1）放电间隙型；（2）阀型；（3）高通滤波型；（4）半导体型。

今天我们主要讲氧化锌避雷器。

氧化锌避雷器的工作原理：额定电压下通过氧化锌避雷器阀片的电流仅很小，相当于绝缘体。

当金属氧化锌避雷器上的电压超过定值时，阀片“导通”将大电流通过阀片泄入地中，其残压不会超过被保护设备的耐压。

当作用电压下降到动作电压以下时，阀片自动终止“导通”状态，恢复绝缘状态。

（本文完结）。

管式避雷器结构排气式避雷器一般称为管式避雷器，由产气管、内部间隙和外部间隙组成。

管式避雷器是一种具有很高灭弧能力的保护装置防护间隙由两个串联间隙组成。

大气中的一个间隙称为外间隙。

它的作用是隔离工作电压，防止工频泄漏电流流过采气管道烧毁；另一个安装在煤气管道内，称为内间隙或灭弧间隙。

排气式避雷器具有残压小、简单、经济的突出优点，但在运行过程中会发生瓦斯涌出，因此只适用于室外线路，阀式避雷器一般用于变电站。

2管子避雷器。

管式避雷器的灭弧能力与工频连续电流的大小有关。

原理结构见下表3、阀式避雷器。

阀式避雷器是由空气间隙和一个非线性电阻串联并装在密封的瓷瓶中构成的。

在正常电压下，非线性电阻阻值很大，而在过电压时，避雷器的组织非常小。

避雷器利用非线性电阻的特性来防止雷电：当雷电波侵入时，由于高电压（即过电压），间隙被击穿，非线性电阻值很小，雷电电流会迅速进入地面，从而防止雷电波的侵入。

当过电压消失时，非线性电阻值很大，间隙恢复到开路状态。

准备好防止雷电波的入侵。

三。

阀式避雷器。

阀门避雷器的结构主要由瓷绝缘套、火花隙和阀电阻组成。

避雷器的工作原理及结构3、阀式避雷器。

阀式避雷器其主要元件及作用是:(2)阀片电阻:是由金刚砂和水玻璃等混合后经模型压制成饼状。

它具有良好的伏安特性，当电流通过阀片电阻时，其电阻甚小，产生的残片(火花间隙放电以后，雷电流通过阀片电阻泄入大地，并在阀片电阻上产生- -定的电压降)不会超过被保护设备的绝缘水平。

当雷电流通过后，其电阻自动变大，将工频续流值限制在80A以下，以保护火花间隙可靠灭弧。

总之，阀式避雷器的工作原理是当线路正常运行时，避雷器的火花隙将线路与地面隔开。

当线路有危险的过电压时，火花隙会被击穿，雷电电流通过阀电阻排到地上，从而保护用电设备。

线路避雷器型号含义避雷器：氧化锌避雷器简单介绍氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型二、避雷器分类根据结构不同,线路避雷器可分为无间隙线路避雷器和带间隙线路避雷器,其特点分别如下:a)无间隙线路避雷器,无间隙线路避雷器动作时延小,响应快,不存在放电电压的分散性问题:结的相对简陋,安装方便,由于无间隙线路避雷器长期承受工频运行电压,内部电阻片存在老化问题,需要定期检验:由于没有间隙的隔离,一旦发生短路等故障,将影响输电线路的安全运行,对于10kV和35kV配电线路,无间隙线路避雷器结构简陋,体积小,安装方便的特点比较明显,与脱离器配合使用,能在一定程度上解决不能免维护的问题。

线路避雷器主要用于限制雷电过电压,但无间隙线路避雷器没有间隙的隔离,也应具有耐受操作过电压和工频过电压的能力；路避雷器的型号含义，老电工都在看，民熔b)带间隙线路避雷器,对于带间隙线路避雷器,由于间隙的隔离作用,避雷器本体承受的长期工频电压较低,电阻片的老化问题不突出,运行维护工作量小;即使避雷器本体发生故障(如短路),一般也不影响线路的正常运行，同时避雷器本体几乎不承受操作过电压和工频过电压,,仅需考虑雷电过电圧的冲击能量,因而,避雷器本体参考电压可以选取较低值,从而做到体积小、重量轻。

避雷器的分类及结构避雷器的分类及结构常用避雷器的形式有阀式、管式、保护间限金属氧化物等。

避雷器的介绍氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型(1)阀式避雷器阀式避雷器主要分为普通阀式避雷器和磁吹阀式避雷器两大类。

普通阀式避雷器有FS和FZ两种系列;磁吹阀式避雷器有FCD和FCZ两种系列。

阀式避雷器型号中的符号含义如下:F-阀式避雷器;（2） S配电（变）功能；Z—电站；Y—线：d—旋转电机；c—带磁吹放电间隙。

阀式避雷器主要由板火花隙和碳化硅电阻（阀片）串联而成。

安装在密封瓷管内，外壳有接线螺栓安装。

避雷器中的碳化硅电阻具有非线性特性。

在正常电压下电阻值很大，当电压过高时电阻值减小。

在正常工频电压下，阀式避雷器的火花隙不会击穿，但在雷电波过电压下会击穿，碳化硅电阻的电阻值变得很小。

巨大的雷电波电流通过电阻顺利地流入地球。

电阻阀片对雷击电流后的工频电压有很大的阻力，因此工频电流被火花隙阻隔，线路恢复正常运行。

线路避雷器一、定义带间隙线路避雷器：由复合外套金属氧化物避雷器本体与外穿联间隙串联成的线路避雷器。

二、外串联间隙：带间隙线路避雷器的一部分,与避雷器本体串联组成带间隙线路避雷器，串联间隙的主要目的就是使氧化锌避雷器本体与系统电压隔离。

间隙分为带支撑件间隙和不带支撑件间隙(不带支撑件间隙也称为纯空气间隙)。

带支撑件间隙由两个分别固定在复合绝缘支撑件（用于固定外串联间隙电极,其材料为复合绝缘材料,是带支撑件间隙线路避雷器外串联间隙的一部分,简称支撑件。

）两端的电极组成。

纯空气间隙由两个电极组成,通常一个电极固定在避雷器本体,高压端.另一个电极固定在输电线路导线上或绝缘子串高压端。

外穿间隙分为支撑件间隙和不带支撑件间隙对应,带间隙线路避雷器分为带支撑件间隙线路避雷器和纯空气间隙线路避雷器。

纯空气间隙线路避雷器的主要优点是：结构紧凑、长度短、重量轻、运行可靠性高即使避雷器故障，间隙依然可以起到隔离作用、寿命长。

缺点是空气间隙避雷器在大风作用下，间隙距离会发生变化，电极形状必须制作成弧形.这种避雷器现场安装前需依据杆塔结构设计相应附件(加装支架且应沿导线方向伸出),安装现场还需精细调整间隙才能满足间隙距离的要求，对安装要求较高且在耐张塔和特殊塔形安装非常困难，纯空气间隙避雷器在耐张塔上不便安装。

带支撑件间隙线路避雷器的优点是：间隙固定在支撑件上,在产品出厂时间隙距离已确定不受风偏的影响,间隙与避雷器本体形成一个整体,可方便地以不同角度安装在不同杆塔上安装不需要外加支架，安装简单、方便。

缺点是：串联间隙的支撑件要承担大部分运行电压,存在老化及使用寿命问题,支撑件一旦发生故障,串联间隙的隔离作用失效,避雷器本体将直接承受运行电压和各种过电圧,避雷器整体故障的风险增大.避雷器整体结构往往比相应线路绝缘子长,当避雷器与线路绝线子平行安装时可能会增大安装难度.二、带间隙氧化锌避雷器保护原理带间隙氧化锌避雷器与线路高压绝缘子并联,当雷击塔杆或避雷线时,雷电流引起的高电位使线路氧化锌避雷器的串联间隙先动作,降低了塔臂与导线间的电位差,保证绝缘子不再闪络,从而避免线路跳闸停电,在串联间隙动作后,氧化锌避雷器本体的残压不仅被限制到远低于干绝缘子内闪络电压,而且在雷电压过后的系统工频电压下,能自己熄灭工频电流,保证供电正常。
