EH短波天线DIY---以磁场辐射为主的超小型的短波天线

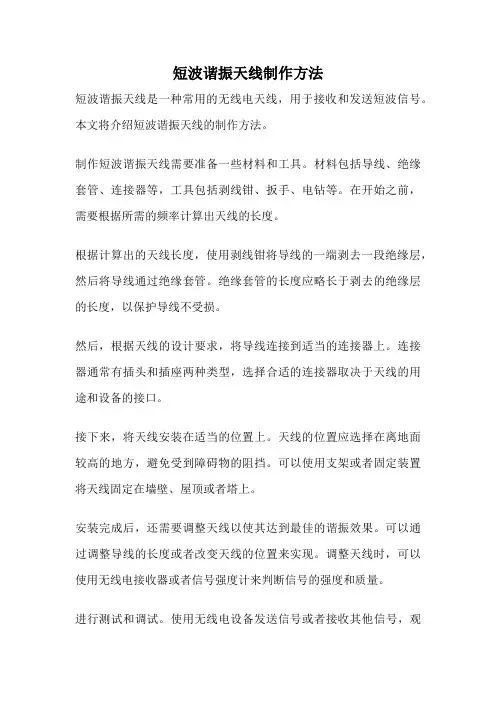

短波谐振天线制作方法
短波谐振天线是一种常用的无线电天线，用于接收和发送短波信号。

本文将介绍短波谐振天线的制作方法。

制作短波谐振天线需要准备一些材料和工具。

材料包括导线、绝缘套管、连接器等，工具包括剥线钳、扳手、电钻等。

在开始之前，需要根据所需的频率计算出天线的长度。

根据计算出的天线长度，使用剥线钳将导线的一端剥去一段绝缘层，然后将导线通过绝缘套管。

绝缘套管的长度应略长于剥去的绝缘层的长度，以保护导线不受损。

然后，根据天线的设计要求，将导线连接到适当的连接器上。

连接器通常有插头和插座两种类型，选择合适的连接器取决于天线的用途和设备的接口。

接下来，将天线安装在适当的位置上。

天线的位置应选择在离地面较高的地方，避免受到障碍物的阻挡。

可以使用支架或者固定装置将天线固定在墙壁、屋顶或者塔上。

安装完成后，还需要调整天线以使其达到最佳的谐振效果。

可以通过调整导线的长度或者改变天线的位置来实现。

调整天线时，可以使用无线电接收器或者信号强度计来判断信号的强度和质量。

进行测试和调试。

使用无线电设备发送信号或者接收其他信号，观
察天线的效果。

如果信号的强度和质量达到预期，表示天线制作成功。

如果有问题，则需要重新调整天线或者检查连接是否正确。

总结起来，制作短波谐振天线需要计算天线长度、准备材料和工具、剥去导线绝缘层、连接导线和连接器、安装天线并调整位置、进行测试和调试等步骤。

通过以上步骤，可以制作出适用于短波通信的谐振天线，实现稳定的信号接收和发送。

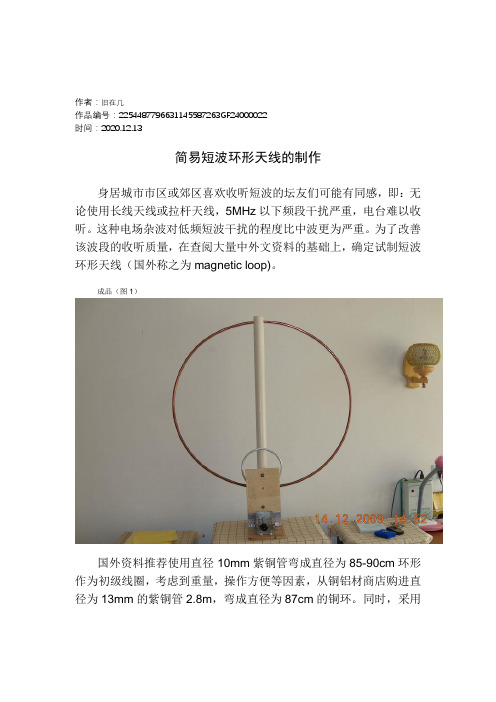

作者：旧在几作品编号：2254487796631145587263GF24000022时间：2020.12.13简易短波环形天线的制作身居城市市区或郊区喜欢收听短波的坛友们可能有同感，即：无论使用长线天线或拉杆天线，5MHz以下频段干扰严重，电台难以收听。

这种电场杂波对低频短波干扰的程度比中波更为严重。

为了改善该波段的收听质量，在查阅大量中外文资料的基础上，确定试制短波环形天线（国外称之为magnetic loop)。

成品（图1）国外资料推荐使用直径10mm紫铜管弯成直径为85-90cm环形作为初级线圈，考虑到重量，操作方便等因素，从铜铝材商店购进直径为13mm的紫铜管2.8m，弯成直径为87cm的铜环。

同时，采用1m的50塑料管支撑铜环。

这是铜环上部的固定点（图2）铜环下部的固定点（图3）。

这里要注意的是要在铜管的两端钻好小洞，小洞可以拧上螺丝并可固定小焊片。

铜环两端固定完毕后，固定好焊接好引线的焊片，并将引线引出塑料管。

制作一个木板支架（图4），注意要非常牢靠。

将塑料支架固定在模板支架上（图5，图6），一定要牢靠。

制作一个次级线圈（图7），据国外资料，该次级线圈的直径最佳值为初级线圈直径的1/5左右。

该次级圈采用10mm铝管并用电饭煲内胆圆形定型为直径17cm 的铝环，内部穿引细花线制成（图8）。

将次级线圈的引出线连接在BNC插座上（图9）据测定和计算，该短波环的电感量为2uH，配2250pF双连空变，其谐振频率大约为2-12MHz，另配360pF单联空变，其谐振频率约为5-23MHz。

要注意的是两个可变要有一定的隔离距离，否则会相互干扰（图10）采用一只波段开关分开（图11）据实际测试，该短波环形天线的工作频率为短波1：2.050-12.700MHz；短波2：4.900-23.000MHz。

这样，白天可使用短波2，晚间可使用短波1（图12）使用该环形天线，各频点信号谐振尖锐，晚间的低频短波电台如上海的浦江台AM3280，新疆格尔木台AM3985，甘南台AM3990，等顺利收到。

最实用最简单的短波抗干扰天线制作短波抗干扰天线是一种能够减少外界干扰影响的天线，在无线通信领域具有重要的应用价值。

本文将介绍一种最实用最简单的短波抗干扰天线制作方法。

材料准备：1.木杆或塑料杆，作为天线的支架；2.铜线或铁丝，作为制作天线的导线；3.两个绝缘胶带或塑料绳，用于固定导线；4.连接线，用于将天线与接收或发送设备连接；5.高频终端连接器。

制作步骤如下：步骤一：选择合适的材料和尺寸根据自己的需求和实际情况，选择合适的材料和尺寸。

一般来说，木杆或塑料杆的长度应该大于导线长度的2倍，以确保天线的稳定性和支撑力。

步骤二：固定导线将导线分成两段。

一段作为主天线导线，另一段作为接地导线。

将主天线导线固定在支杆的顶端，可以使用绝缘胶带或塑料绳进行固定。

将接地导线固定在支杆的底部，确保接地导线与地面接触良好。

步骤三：调整导线的长度为了提高天线的性能和抗干扰能力，需要根据所处的频段来调整主天线导线的长度。

不同频段的短波电台对天线的长度要求有所不同。

可以在互联网上查找相关的天线长度计算公式，并据此调整导线长度。

步骤四：添加高频终端连接器在主天线导线的末端，添加一个高频终端连接器。

这将使天线与接收或发送设备连接更加方便，并减少信号损耗。

步骤五：连接线使用连接线将天线与接收或发送设备连接起来。

连接线的选择应根据接收或发送设备的接口类型和设备之间的距离来确定。

步骤六：测试和优化完成天线的制作后，进行测试和优化。

可以使用短波接收机、频谱分析仪等设备来测试天线的性能和抗干扰能力。

根据测试结果，进行调整和优化，以达到更好的效果。

总结：通过以上步骤，我们可以制作一个简单实用的短波抗干扰天线。

这种天线制作方法简单易行，成本低廉，可以满足一般短波通信的需求。

当然，如果需要更高性能的天线，可以考虑专门设计或购买专业的抗干扰天线。

一种短波天线小型化设计方案邱景辉;吕延明;李高飞【期刊名称】《科学技术与工程》【年(卷),期】2011(011)011【摘要】A method for miniaturization of shortwave antennas is proposed.A miniaturized shortwave antenna which works at the band of 3-15 MHz, based on dipole antenna, with top-lumped components compound loading structure is designed, then combined multi-heical structure is chosen for optimizing. The antenna has got a size scope of 2 m ×2 m ×2 m. Simulated by the commercial software Microwave Studio(R) of CST Corporation,the total efficiency of the antenna is above -20 dB in the whole 3-15 MHz band. This antenna has got the advantages of small size, simple structure and high efficiency and so on. It is applicable in the fields of broadcasting, environment monitoring, radar detecting and so on.%本文提出了一种工作在3-15 MHz的短波天线的小型化设计方案.该天线以偶极天线为基本结构,具有顶端-集总元件的复合加载结构,并采用多螺旋组合结构进行优化.天线尺寸在2 m×2 m×2 m范围内,采用CST公司的商业软件Microwave Studio(R)仿真研究表明,该天线在工作频段内效率均高于-20 dB,具有体积小、结构简单、效率高等优点,可广泛应用在广播通信、环境监测、雷达探测等领域.【总页数】4页(P2488-2491)【作者】邱景辉;吕延明;李高飞【作者单位】哈尔滨工业大学电子与信息工程学院,哈尔滨,150001;哈尔滨工业大学电子与信息工程学院,哈尔滨,150001;哈尔滨工业大学电子与信息工程学院,哈尔滨,150001【正文语种】中文【中图分类】TH822.3【相关文献】1.一种小型化PLL电路的设计方案 [J], 薛猛;冯占群2.小型化短波天线及其频带扩展方法 [J], 邱景辉;吕延明;陈立甲;杨彩田3.一种北斗多模兼容小型化用户机设计方案 [J], 郑银福4.探索小型化短波天线及其频带的扩展方法 [J], 杨少华5.一种小型化超宽带单极子短波天线设计 [J], 谯丹;陈星因版权原因，仅展示原文概要，查看原文内容请购买。

自制室内有源短波环状天线
用身边的废旧物制作一台短波有源环状天线.经试验.短波段2.8－16mhz灵敏度有明显提升.具有方向感.抗杂良好.声音清晰.抗扰好.似乎感觉由他把播音员与收听者拉近了距离.非常适合于中、高端质地优良的收音机...以下图片说明制作过程：仅供爱好者参考.不妥之处.请校正！
一、在直径8MM铝管穿入1MM塑包铜引线.环径为280MM.将引线与6.35MM插头（旧的话筒插头）焊接相连.铝管两个端口固定在废弃的电源适配器塑盒合口处.并用AB胶浸固.以上需在同时间组装。

一气呵成。

二、用一只旧款电视天线放大器塑盒.保留船型电源开关和红色的Led.其余全部拆除。

三、将电路安装在废弃VCD的射频盒内.配上6.35MM插座.360P空联与天线放大器塑盒固定…等等。

四、喷上个人所喜爱的颜色.
五、调试中使用的几个环…
六、完工之后.在短波2.8－16mhz.能获得享受级别。

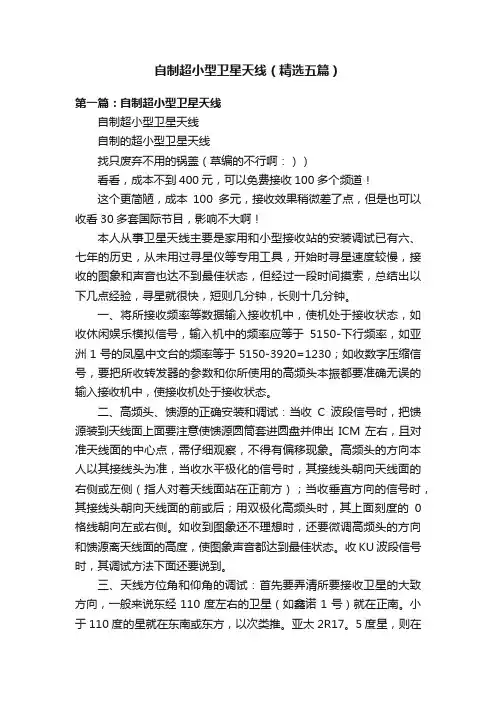

自制超小型卫星天线（精选五篇）第一篇：自制超小型卫星天线自制超小型卫星天线自制的超小型卫星天线找只废弃不用的锅盖（草编的不行啊：））看看，成本不到400元，可以免费接收100多个频道！这个更简陋，成本100多元，接收效果稍微差了点，但是也可以收看30多套国际节目，影响不大啊！本人从事卫星天线主要是家用和小型接收站的安装调试已有六、七年的历史，从未用过寻星仪等专用工具，开始时寻星速度较慢，接收的图象和声音也达不到最佳状态，但经过一段时间摸索，总结出以下几点经验，寻星就很快，短则几分钟，长则十几分钟。

一、将所接收频率等数据输入接收机中，使机处于接收状态，如收休闲娱乐模拟信号，输入机中的频率应等于5150-下行频率，如亚洲1号的凤凰中文台的频率等于5150-3920=1230；如收数字压缩信号，要把所收转发器的参数和你所使用的高频头本振都要准确无误的输入接收机中，使接收机处于接收状态。

二、高频头、馈源的正确安装和调试：当收C波段信号时，把馈源装到天线面上面要注意使馈源圆筒套进圆盘并伸出ICM左右，且对准天线面的中心点，需仔细观察，不得有偏移现象。

高频头的方向本人以其接线头为准，当收水平极化的信号时，其接线头朝向天线面的右侧或左侧（指人对着天线面站在正前方）；当收垂直方向的信号时，其接线头朝向天线面的前或后；用双极化高频头时，其上面刻度的0格线朝向左或右侧。

如收到图象还不理想时，还要微调高频头的方向和馈源离天线面的高度，使图象声音都达到最佳状态。

收KU波段信号时，其调试方法下面还要说到。

三、天线方位角和仰角的调试：首先要弄清所要接收卫星的大致方向，一般来说东经110度左右的卫星（如鑫诺1号）就在正南。

小于110度的星就在东南或东方，以次类推。

亚太2R17。

5度星，则在正南偏西65度左右，用目测则在西偏南方向；亚太1A134度星则在正南偏东25度左右，用目测则在东南方向。

如收亚洲1号100。

5度星的节目，先把接收机频率调到1190，把盆的方向转到正南偏西一点，再变动仰角，一般很快就收到香港合家欢台和中央四台（因这两个台的图象频率是一样的，其卫星轨道也只差5度）如收到中四即把天线面往东转一点，微调仰角就能收到合家欢台。

短波天线的制作范文
短波天线是无线电通信的重要组成部分，它能够接收和发送短波信号。

制作一根性能良好的短波天线可以提高通信质量和信号传输距离。

下面将
介绍一种制作短波天线的方法。

接下来，我们将进行下述步骤来制作短波天线：
1.挑选合适的地点：在选择短波天线安装的地点时，要尽量选择无遮
挡的高处，以确保信号传输的稳定和远距离。

2.测量电缆长度：根据实际情况，将电缆剪成合适长度。

一般来说，
短波天线的长度应该在10到100米之间。

3.剥去电缆绝缘层：使用电线剥皮器或刀片，将电缆的绝缘层刮除一
段长度，暴露出内部的电线（一根或多根）。

4.制作接地线：将一根细铁丝固定在电缆的一端，然后将其插入土壤
中作为接地线，以便排除干扰和保证天线效果。

5.安装指向性天线：将指向性天线通过塑料夹子固定在适当位置上，
确保天线可以与电缆连接。

6.安装电缆：确保电缆与天线牢固连接，使用电缆夹等工具来保持稳固。

7.调整天线方向：根据实际需求，调整天线指向，以获得更好的信号
接收和传输效果。

9.测试：完成天线制作后，使用无线电设备向天线发送信号，检查接
收效果和传输距离。

通过以上步骤，我们可以制作出一根性能良好的短波天线。

然而，这只是一种基本的制作方法，实际情况可能会因地点、设备等因素而有所不同。

因此，在制作短波天线之前，需要充分了解相关知识和技术，并根据实际情况进行调整和改进。

总之，短波天线的制作可以提高无线电通信的质量和距离，为使用者提供更好的体验。

希望以上介绍能够对您在制作短波天线时有一些帮助和指导。

制作短波天线常用的短波天线主要分为3类，第一类是垂直天线（GP），第二类是偶级天线（DP），第三类为八木天线（YAGI）。

除此之外，还有框型、钻石型、碟型等等，这里我们主要讨论前三类天线，其中重点探讨偶级天线及其变形。

从使用来看，GP天线主要用于近距离—中距离通讯，尤其是近距离通讯依靠地波传送，效果非常好。

而DP天线的近距离通讯效果很不好。

由于高度的限制，不可能架设很高的天线，一般来说5-10米高度的GP天线适合自己架设。

通常GP天线用于21-29M频段较为普遍，再低的频段就不再使用GP天线了。

此外，GP天线的防雷也比较难做，总不可能在天线旁边树一根比天线还高的铁管做避雷针吧？这是一支典型的DP天线的结构，其中红色部分为绝缘子，和两端的牵引绳隔开。

主振子长度为1/2波长*0.95缩短率。

为何要采用1/2波长呢？这是因为1/2波长中心抽头后两端各为1/4波长，这样天线的阻抗为50欧姆，才能够和发射机相匹配。

DP天线主要采用天波通讯，远距离通讯的效果非常好，且架设简单，不需要竖起很高的天线，制作成本低廉，因此为大多数无线电爱好者所采用。

DP天线有许多变形，下面我向大家一一做个介绍。

倒"V"天线，这是DP天线的一种变形方式，这样做的一则可以节省天线的占地面积，另一方面，可以改善原先DP天线的近距离地波通讯效果。

但这样做之后，天线具有了方向性，参见图中的最大辐射方向。

由于短波发射机可以工作在0-30M的各个波段，因此单一长度的天线就不能满足我们的需要了，而为每一个波段分别制作一根天线又不现实。

这样，我们就需要一根多波段的倒"V"天线。

这样做的好处是节省占地面积，又不需要几根天线来回切换。

但这样做的坏处是各波段振子相互影响，需要逐个修剪振子的长度，以达到最佳的匹配状态。

偶级天线需要制作两半一模一样的振子，对于有经验的HAM来说，一个小时就可以制作完成一副多波段天线。

EH短波天线DIY---以磁场辐射为主的超小型的短波天线(2011-11-18 20:26:25)转载▼标签：分类：天线eh天线短波天线车载天线电磁场短波通联电台天线EH短波天线是依据新的天线理论所设计的天线，E（电场）H（磁场）互垂直的原理，将2个极板之间产生磁场，这个天线是以磁场辐射为主的，它的长度和波长没有严格关系，倒是它的直径和谐振频率密切相关。

下图为EH短波天线的磁场、电场示意图EH短波天线接线图：各波段的天线主体PVC管的推荐直径：80米200 MM40米100 MM20米51 MM15米25 MM10米19 MM极板采用铜箔制作，以上均为网络上的数据。

由于本次DIY的20m段EH短波天线，材料不齐全，摸索性的做了一定的尝试：主体采用了UPVC直径25的管材，极板使用的是铝质易拉罐饮料盒，谐振电感使用1mm的漆包线，谐振电容使用了5/40P的陶瓷可调电容（此电容耐压为50V,最大承受功率不能超过10W,换用真空可调电容后，使用功率可以提高到50至200W以上）。

制作完成后，在14.27MHZ短波频率上，驻波比能够调到1.37左右；同一时间和同一地点EH天线采用GP形式与倒V天线接受性能相比，EH天线为S7，倒V天线为S9，相差为2个S,后面补充了通联测试的报告。

总的来说，对于20m短波段的天线，EH的长度只有0.65m，也算不错了效果了。

以下为EH短波天线DIY的全过程：1、上极板制作2、下极板制作3、上下极板连接（固定前，将极板连线安装测试到位）4、上下极板安装到位整体图5、绕制电感线圈（中间的二个焊点为的谐振电容连接点，二面共四个端子）6、馈电段引出并标识编码7、接线完成后的天线内部（需要将内部导线等全部热熔胶固定，以免跑频）8、天线总成主体部(电容还未安装)9、安装上下极谐振电容10、EH天线就此完工，可以进行调试了11、调试（会有多个谐振点，仔细调整上下极板的电容值搭配，选择较好的谐振点）12、调试完毕，选择了驻波比为1.37的谐振点。

如何自己做一付接收效果最佳的天线？手工DIY自制天线教程!虽然国家宣传的城乡已经基本覆盖网络，同时5G网络也即将面世，但其实在一些比较偏远的山区人们使用的仍然是比较简陋的天线接受电视信号观看，二楼主刚好看到一位牛人自己手工制作天线，下面将详细教程分享给大家！从网上查到几款比较流行的自制天线，弄好后作了一番对比。

这其中不乏夸大的成份，被众多制作者极度推崇的四菱形天线在此次实验中以最差的接收效果被排在最后，而通常以低调示人的八木天线还是以最佳的接收效果名列第一，以下是本人亲自制作与测试后的结果，由于本人没有专业仪器，只能通过电视机收台的数目来评测，故也有相当的参考价值的。

目的只有一个，就是让广大DlY的爱好者不再被谎言欺骗，能够真正自己做一付接收效果最佳的天线。

最差的天线一四菱形天线。

这是本人通过网上的参数自制的一付带反射网的四菱形天线，实测只能收到直线距离30公里外的永年台和本市沙河台。

易拉罐天线。

两只易拉罐相距6cm固定，然后分别连上馈线一端。

是最简单的自制天线。

但效果却不错，比上面那个四菱天线又多收了邯郸市一个频点和鸡泽县一个频点。

效果不错。

五单元对称半波振子天线。

具体做法和尺寸网上教程很多，就不细讲了。

此天线对称振子我是用直径8毫米的空调用铜管做的，引向器和反射器用的是普通75欧黑色垃圾馈线代替。

比上一个易拉罐天线又多收了一个曲周县的频点。

此款天线小巧灵珑效果却实也不错。

这是最后做的一款仿兴任成品十一单元天线。

振子全部用铜管制成，反射网是用废汽车滤清器上的镀锌网。

与兴任十一单元天线对比效果相同，只是振子我换成了对称半波振子。

兴任的是折合半波振子，按说折合振子效率是要比对称振子要高的，但这此对比却不相上下，都收到了相对较弱的南和754频点，可能自制的这付天线用料好些的缘故罢。

这个是正在服役的某品牌十一单元天线。

这付天线一直以来是用来接收本地模拟信号用的，今天把它改造了一下。

引向器和反射器全部换成了馈线，目的就是想试试铜管与馈线的接收差别。

最实用最简单的短波抗干扰天线制作短波抗干扰天线制作的实用方法有很多种，以下是其中一种简单易行的制作方法。

所需材料：
1.15到20米长的电线（最好是铜制的）
2.裸露的金属扣和螺丝
3.木材框架
4.螺丝刀和扳手
5.镀锌铁丝
步骤：
1.制作一个固定天线的木材框架，框架可以是正方形或长方形，保持稳定性即可。

2.在木材框架的顶端钻两个小孔（两个孔之间的距离越大越好），把电线的一端分别连接到孔上的金属扣和螺丝上。

3.在框架的另一侧，用电线的另一端分别连接到金属扣和螺丝上。

4.用镀锌铁丝固定电线，确保电线不会松动。

5.把电线的另一端插到无线电接收机中。

6.保持天线竖直，尽量避免与墙壁或其他金属物体接触。

使用注意事项：
1.尽量选择开阔无干扰地区使用天线，避免与电线、建筑物、电器等
产生干扰。

2.使用天线时，要保持地线的连接良好，可以将地线接到家庭配电箱
的地线上。

3.天线的长度与频率有关，根据不同的频率可以调整天线的长度，以
提高接收效果。

4.在接收调整过程中，可以调整天线的方向和角度，以获得最佳的接
收效果。

总结：
这种制作短波抗干扰天线的方法简单实用，所需材料也比较常见，容
易获取。

制作过程比较简单，即使对电器知识不了解的人也可以尝试制作。

然而，由于电线的长度和天线的方向等因素会影响接收效果，所以需要根
据实际使用情况进行调整和测试，以获得最佳的接收质量。

EH天线的制作EH天线是依据新的天线理论所设计的天线，它的长度和波长没有严格关系，因现在的结构限制，它的直径和频率有关系。

我对EH天线的理解（仅供参考，欢迎批评）：EH天线“传统天线理论，其技术已有几十年未变，小型中波广播天线CFA是由九十年代末由埃及科学家Mr. Kabbary 发明的，目前全世界已有16副CFA投入实际应用，由于该CFA提供了中波广播天线小型化的新思路，是二十世纪中波天线史上的一项化时代的革命性发明。

”E（电场）H（磁场）互垂直的原理，将2个极板之间产生磁场，这个天线是以磁场辐射为主的（这是我本人的理解）各波段的PVC官推荐直径：80米 200 MM40米 100 MM20米 51 MM15米 25 MM10米 19 MM英文资料及制作图片网址：/sm5dco/cc-coil.html/ik5xct/dxkey/eh20ik5xct.html我的制作：因短时间内买不到铜板，所以到建筑装潢商店买了1米不锈钢钢管（直径为22MM，是做窗帘用的），和刚好套进此钢管的PVC管1米，不锈钢钢管割除各15CM长度2个，直接套在PVC管上做极板用。

电感线圈我用了1。

5MM的漆包线绕8圈，电容用2个陶瓷半可变（5/25P）。

天线总长度也就是 60CM就够了。

调节电容可以直接改变谐振频率。

功率超过5W，能看到陶瓷电容上的打电的火花。

最好用间距大的空气可变，请注意2个电容不是共接地的，还有线圈绕线方向要一致。

本人没有数码相机，不能直接提供我做的照片，抱歉！祝大家成功。

这可是野外超短波被当住不能用的时候，用短波的最佳天线（能做到20~30CM 长）。

如果哪位朋友用巧妙的结构设计克服它的弱点的话，很可能很多大型天线要消失了.陶瓷半可变电容耐压确实太小，所以只能承受5W左右功率。

2个极板的间距也影响谐振频率，可范围不大，大概500KHZ~1MHZ左右，一般取2~5CM 间距适宜。

极板长度的影响还没有具体实验过。

自己动手,丰衣足食, 制作短波框形天线材料:1.2米木条(竹条,PVC管等不限)两根10-365pf可变电容一个 (其它规格也可以,但是最小值最好不要高过20皮法,否则频率高端上不去14号漆包线(直径2毫米)约3.5米(主框用), 其它线材也可,效果可能有所不同,基本上是越粗的越好14号漆包线约85公分(感应环用),其它线材也可,效果可能有所不同同轴电缆3米插头一个(视收音机接口而定)热融胶/乳胶/螺丝等不限制作:(以木条为例)1 将两根木条接成一个十字.俺手头是两根18乘30毫米的木条,在每条中间各开了个18乘15的口子相对一嵌就成了,想省事用螺丝也可以.2 木十字的四头离边缘一两公分的地方各钻一个3毫米左右的孔供穿线用,选其中一头,在往里一两公分的地方再钻一个孔供固定第二个线头使用.3 将可变电容固定在靠近钻了两个孔的木条那一头的地方.4 将漆包线从选定那头的一个孔开始穿,依此穿过另外三头,最后再从开始这头的另一个孔穿过,细心拉直,两边都留一两公分的头,刮去漆皮.5 用短线连接一线头到可变的动片端子,另一头到可变的定片端子,焊好.6 将另一段短漆包线两头刮好,弯成圆形感应环,7 将电缆两边去皮, 一头接插头焊好,另一头芯线与屏蔽层分别接感应环的两头焊好.8 将感应环固定在十字的中心位置附近(作为临时措施,俺就用了些橡胶泥粘上去)9 在可变电容相对的另一头加一个挂钩或者绑段绳子,将天线挂在合适位置.制作结束!几点说明:1-使用: 将电缆插头端连接到收音机天线插口,调节收音机到所收听频率,然后调节天线可变电容到信号最好即可.2-调谐范围: 如果用10-365可变,这个天线基本可以在4-16MHz范围内使用. 如果想收听80米业余波段,需要增大可变的最大电容(俺用了个两大两小的四联,其中最大一联是9-386pf,两个大联并联起来大概是20-714pf,收80米是没有问题了)3-方向性: 这个框形天线有一定的方向性,在频段低端更明显,因此可以天线朝向在三维上调整以取得最佳收听效果.4-收听效果: 相比接天调的8米长线,此框形天线接收的信号即使强度稍差,但一般要干净许多,实际收听效果要好很多.试验时,80米上一些用框形天线收听十分清楚的信号,换长线后由于干扰完全无法收听,5-个人猜想: 如果绕两圈,间隔一公分左右,估计灵敏度会有所增强,但是频率高端可能不容易超过12MHz了.。

简易短波环形天线的制作身居城市市区或郊区喜欢收听短波的坛友们可能有同感，即：无论使用长线天线或拉杆天线，5MHz以下频段干扰严重，电台难以收听。

这种电场杂波对低频短波干扰的程度比中波更为严重。

为了改善该波段的收听质量，在查阅大量中外文资料的基础上，确定试制短波环形天线（国外称之为magnetic loop)。

成品（图1）国外资料推荐使用直径10mm紫铜管弯成直径为85-90cm环形作为初级线圈，考虑到重量，操作方便等因素，从铜铝材商店购进直径为13mm 的紫铜管2.8m，弯成直径为87cm的铜环。

同时，采用1m的50塑料管支撑铜环。

这是铜环上部的固定点（图2）铜环下部的固定点（图3）。

这里要注意的是要在铜管的两端钻好小洞，小洞可以拧上螺丝并可固定小焊片。

铜环两端固定完毕后，固定好焊接好引线的焊片，并将引线引出塑料管。

制作一个木板支架（图4），注意要非常牢靠。

将塑料支架固定在模板支架上（图5，图6），一定要牢靠。

制作一个次级线圈（图7），据国外资料，该次级线圈的直径最佳值为初级线圈直径的1/5左右。

该次级圈采用10mm铝管并用电饭煲内胆圆形定型为直径17cm的铝环，内部穿引细花线制成（图8）。

将次级线圈的引出线连接在BNC插座上（图9）据测定和计算，该短波环的电感量为2uH，配2250pF双连空变，其谐振频率大约为2-12MHz，另配360pF单联空变，其谐振频率约为5-23MHz。

要注意的是两个可变要有一定的隔离距离，否则会相互干扰（图10）采用一只波段开关分开（图11）据实际测试，该短波环形天线的工作频率为短波1：2.050-12.700MHz；短波2：4.900-23.000MHz。

这样，白天可使用短波2，晚间可使用短波1（图12）使用该环形天线，各频点信号谐振尖锐，晚间的低频短波电台如上海的浦江台AM3280，新疆格尔木台AM3985，甘南台AM3990，等顺利收到。

日间的USB13362也可用139B顺利收到。

山寨HF20A短波无盲区天线（DIY自制短波天线）这两年在网上发售的HF20A短波无盲区天线受到广大HAM的热捧，我自己也难免心动，但是考虑到其价格和钻研技术等原因，决定自己也能山寨一把。

在今年5月份的时候根据网上的图片和个别好友的描述进行了仿制，苦于没有时间一直没有拿出来使用，今年9-10月间在十堰出差期间得空进行了实际使用，感觉其不用调试的突出特点适合我等野外通联一族，甚喜！基于好东西不能独享的原则，现将制作过程、方法和体会分享如下并期待你的探讨。

一、HF20A天线的特点1、功能特点（来源于网络）HF20A是和种多用途单线行波天线，辐射效率高，架设方便，能够弥补一般天线存在的NVIS存在的盲区。

2、制作难点一是商家出售的成品中一个金属封装的吸收电阻太过于神秘，阻止了部分DIYer，不知其为何物而无法仿制，二是1:9巴伦的制作或者购买，要么是快递费太贵，要么是缺东少西元件难以凑齐，无法开工。

二、材料的准备（仅供参考，根据各人获取元件的渠道不同可选用不同的物料）1、0.4平方毫米多股铜芯线（由于是试验性质，考虑可能会不成功，所以选用的芯线较细，实际使用时可换成1.5-2.5平方毫米粗细）22米（买的整卷线100米35元）；2、1:9巴伦1个（购买成品或自制，我是自制的，在网上购买磁环6元，快递费12元，防水盒4元快递费10元，接线柱1元，M座10元）；3、水泥电阻500欧姆/50瓦1个（网上购买5元，快递费12元）；4、300*200mm方形不锈钢管150mm1根（我找做防盗网的老板要的）；5、不锈钢管堵头（我使用的是方形尼龙板298*198*100mm）2个（请好友加工的）；6、十字形和一字形200mm木柄螺丝刀各1支（2元）。

三、制作过程：1、将多股铜芯线分别取19米1段和1.5米2段作振子备用；2、将两个螺丝刀上木柄砸碎取下，在金属头部套M6螺纹作地锚备用；3、将水泥电阻放入不锈钢管中，注意导线与钢管的隔离防止短路，两端安装尼龙堵头，引线穿出尼龙板备用，注意用脱水或者螺钉固定堵头，防止使用时承受拉力而被破坏；4、连接振子、吸收电阻、巴伦和地锚，连接方法如下图一，到此完成。

自制短波天线
自制短波天线,Short-wave antenna
关键字：短波天线
此天线只要5根4-5米的玻璃钢鱼竿，50米导线，就可以轻松自制，
是空间受限Ham的首选天线，大家一齐动手来做吧。

自制用的设计图纸：
是英制的尺寸，大家自己转换吧。

1 英寸＝25.4 mm 1英尺＝12英寸自己算吧
关于阻抗匹配的说明：
发明者说自己的天线是伽马匹配的，但是自制的Ham多数用的是1：1的巴伦。

另外有Ham讲到2个振子间的3英寸的间隙对匹配很重要。

使用1：1巴伦，按照低波段到高波段的顺序开始调整，先从14MHz开始，然后18MHz，21MHz，24MHz。

看了一下此天线，感觉做起来相对容易一些，并且材料也相对便宜，有以下几点不明之处请教：
１、麻烦解释一下篮框里的文字，有些模糊，看不清楚。

２、绿框里的尺寸是从中心点沿着支撑杆向导线的固定点量的尺寸吗？
３、几个波段的馈电点是直接连接在一起的吗？
４、是否是在馈电点的相对一面的中心部位将电线的一根剪断了？（我看到是双股电线，其它的照片上似乎是剪断了一根，图上看不清楚）
1、Approx 3" GAP （大约3英寸间隔），看不清尺寸的最上1个是5英尺6英寸，另外2个一个是4英尺10英寸，一个是4英尺5英寸。

（其实您可以根据勾股定理自行计算）
2、正确。

3、正确。

4、2根均剪断，那3英寸间隔靠绝缘材料连接。

材料准备：各位尽可能利用手头的材料，我用的是3/4馈管。

据高人的贴中所言，铝管，不锈钢都行。

但本人认为铜管是较好的选择。

铜管长度请准备4米左右，PVC管一条（管径可以根据自己的铜管直径选择，当然管径大点机械强度会好点），连接接收机的同轴线3－4米（也可以根据自己的实际情况定，但千万不要太长），360P的可变电容一只（电容可用薄膜的也可用空气的，可根据手头备件而定），自攻螺丝4颗，焊接片4只，扎带4条。

所用到的工具有：手电钻，螺丝刀，卷尺，烙铁，斜口钳等。

记得再准备图中的PVC小套管一段。

我用的材料直径裁面要尽量平整小圈圈的长度（如果钳工不是很过关，可以预留稍长慢慢裁直到符合标准）大圈圈长度（直接给长度数据的好处是不同换算了）在铜管的两端钻孔，孔的直径要稍小于自攻螺丝的直径。

可用卡尺测定。

在支撑天线用的PVC管顶端用美工刀打孔一个，直径跟铜管的直径一样。

将裁好的长那条铜管穿进PVC管刚开好的洞中，记得铜管要先弯成圆圈再穿，不然会稍有不便。

在此，我的馈管的优势体现出来了：可以随便弯，不行再重来。

用铜管的恐怕就没那幸福了，万一在施工过程将管子弄扁了就麻烦了。

哈哈，有馈管就是好！用准备好的内径跟铜管外径一样的PVC管将铜管两端连接起来，这样就浑然一体了，记得管子中间要留点缝隙。

小圈圈要在大圈圈完成固定后就可以决定安装位置及PVC管开孔位置了。

安装固定图，一看应该就明白了吧。

没什么技术含量。

绑扎方法，这个可能要学习一下，呵呵。

天线竣工了！自己找个好的底座吧，我用的是闲置的吊扇。

刚好合适，将PVC管直接插进吊扇柄就OK了，天线不用时又可以很方便的取下。

然后将接收机连接好，打开，左右调整天线上的可变直到接收机中噪音最大，再调节接收机频率扭，怎么样效果很突出吧？由于天线的可变电容不能随着接收机的频率改变而改变，所以在换了频段之后需要重新调整天线的可变电容。

根据以上尺寸制作的天线频率覆盖范围在5－－27MHZ这样。
