旋转轴油封漏油解决方案
旋转轴油封漏油（水或其它介质）问题在工况企业中普遍存在且难以解决。从摩擦学角度讲，这个问题是无法避免的。但泄漏问题一旦严重，如何通过快速、有效且经济的手段实施有效处理，是设备管理者较为关心和期望的。
旋转轴油封漏油部位通常是与机械密封配合的。机器（或设备）中相对运动件之间的密封我们称之为动密封。动密封分为往复式动密封和旋转式动密封两类。往复式动密封又称填料密封、填料函密封和胀圈密封。旋转式动密封有：运动件与静止件直接接触的接触式动密封；两者不直接接触的非接触式动密封。有的机器和设备必须绝对密封，有的允许少量泄漏，所以应根据工作介质的性质、温度、压力和相对速度等操作条件以及对密封性能的要求等选用或设计密封的结构型式。
机械密封是一对垂直于旋转轴线的端面在流体压力和补偿机构弹力（或磁力）的作用下以及辅助密封的配合下保持贴合并相对滑动而构成的防止流体泄漏的装置。机械密封通常被人们简称为“机封”。

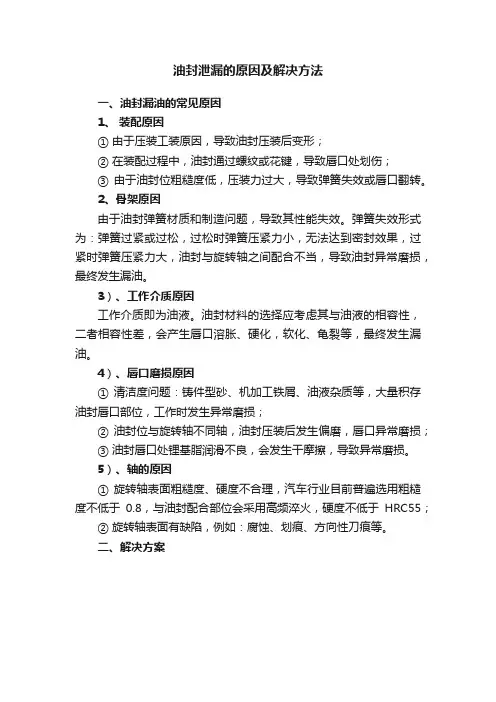

旋转轴油封漏油问题一旦发生，首先要查找并分析原因，对症解决。结合索雷工业多年经验，总结如下主要原因供大家参考。
1.机封磨损或损坏；密封元件都有一定的使用寿命，经长期运行磨损后，气密封性能就得不到保证，会发生泄漏现象。加之设备运行中，由于各种杂质进入或配合不当，使密封元件或与其相对应使用的零件遭到不同程度的损坏，致使密封部位发生泄漏现象。
2.装配调整不当；对于静密封来说，在装配时预紧力不够或预紧力不均匀，致使机器设备在工作状态下发生泄漏，对于动密封与机械密封，由于装配时调整不当致使设备运行时发生泄漏。
3.介质、环境；主要有工作介质的腐蚀、结垢、温度以及工作环境等，其中以温度的影响
最为显著，其对密封性能的影响是多方面的，高温介质黏度小，渗透性强，对密封件及密封面的腐蚀增强，另外由于温差的影响，密封件的膨胀不均匀，这都能照成密封不良而导致泄漏。
4.密封件的材质性能及使用选择；由于密封元件材质种类较多，质量也参差不齐，如果选择或使用不当，易发生泄漏或过早损坏。

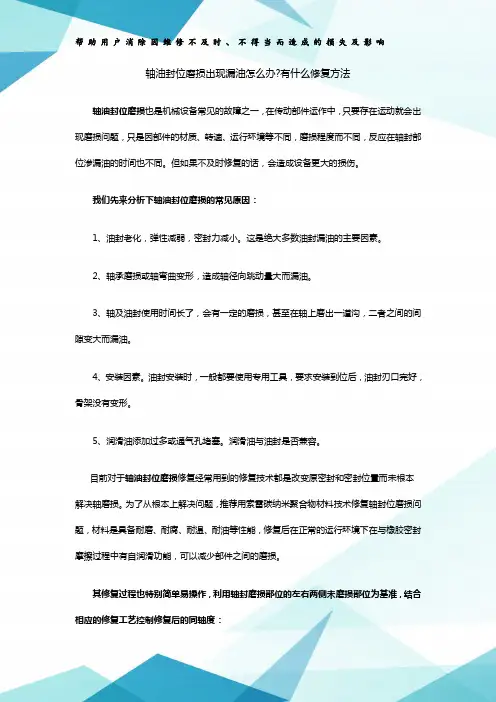

5.轴磨损；由于轴封部位金属腐蚀磨损后，导致机械密封泄露。
从上述五个方面分析，前四个问题企业可以很容易自行解决，但轴磨损问题一旦发生，企业往往自行难以解决。加之，受生产、安装、结构等因素的影响，很多设备不易拆卸，对问题的解决造成了很大的难度。索雷工业今天与大家分享的是，利用碳纳米聚合物新材料通过在应用方面的创新，实现了现场修复并取得了理想的效果。据查找资料显现，至今为止该类别材料仍然是美军目前最先进的，也是最值得吹嘘的三叉戟II潜射洲际导弹所用到的。
索雷工业治理轴封泄露案例分享：下图为某大型水力发电站水轮机主轴填料密封泄漏治理索雷工业拥有全球性的技术方案、产品，目前主要涉及金属再造、腐蚀保护、渗漏治理、泵类（腐蚀、汽蚀、冲刷）保护、橡胶传送带划伤修复、橡胶密封、混凝土基础修复、智能环保清洗剂等，涵盖了设备运行过程中的重大紧急、常规检修、项目改造、高值易耗、低值易耗、隐患治理等。这些技术和产品在帮助用户实现节能降耗、环境保护、成本控制等资源优化方面发挥了重要作用，帮助他们取得了显著的经济效益和社会效益，并建立了长期的信赖关系和战略合作关系.

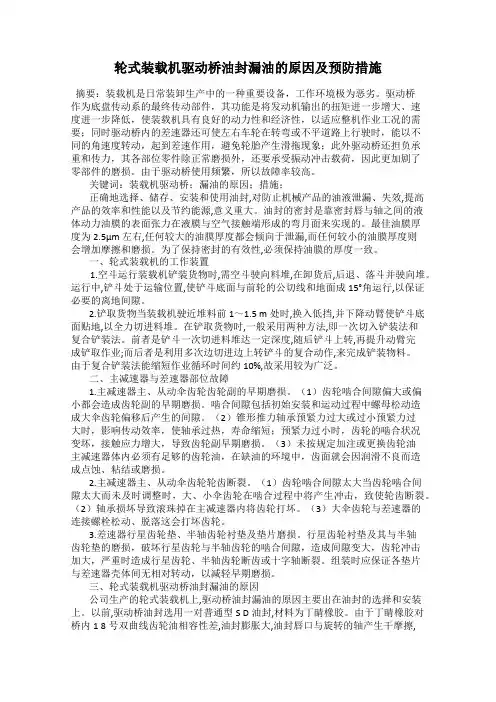

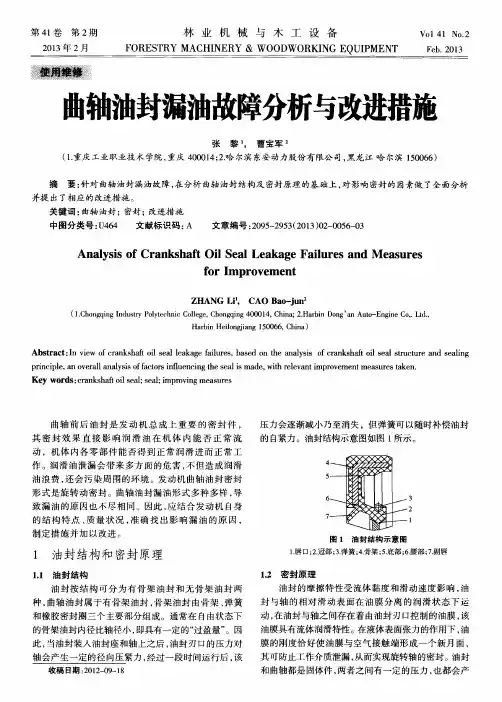

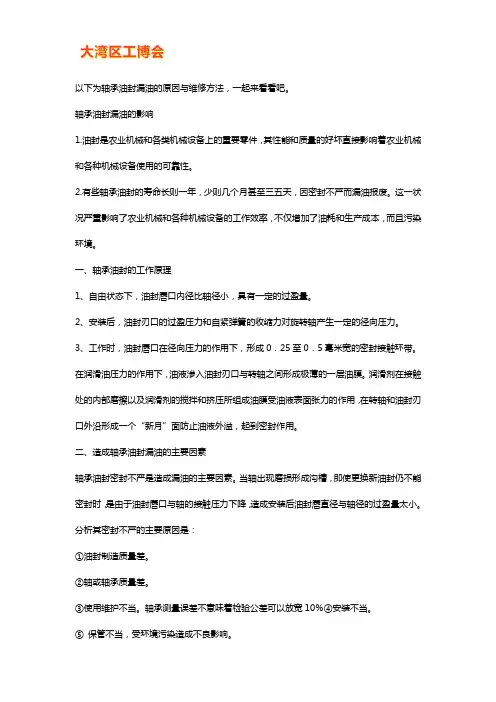

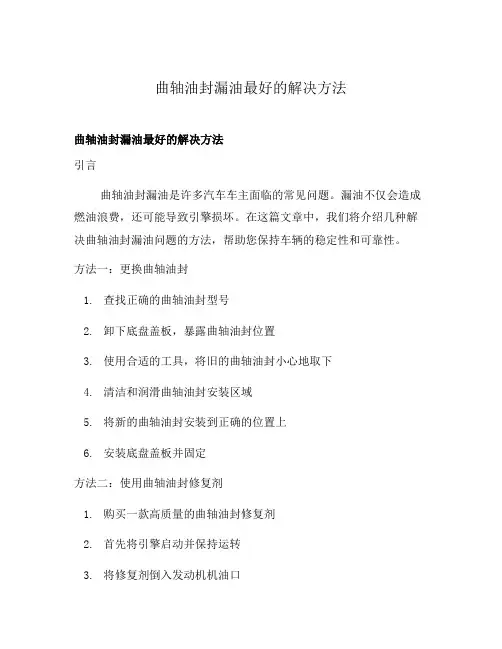

造成油封漏油的主要因素： 油封密封不严是造成漏油的主要因素。当轴出现磨损形成沟槽，即使更换新油封仍不能密封时，是由于油封唇口与轴的接触压力下降，造成安装后油封唇直径与轴径的过盈量太小。现以S195型柴油机曲轴油封为例，分析其密封不严的主要原因是： ①油封制造质量差； ②轴或轴承质量差； ③使用维护不当； ④安装不当； ⑤保管不当，受环境污染造成不良影响。 油封密封不严而漏油的对策： 1、掌握和识别伪劣产品的基本知识，选购优质、标准的油封。 2、安装时，若轴径外表面粗糙度低或有锈斑、锈蚀、起毛刺等缺陷，要用细砂布或油石打磨光滑；在油封唇口或轴径对应位置涂上清洁机油或润滑油脂。油封外圈涂上密封胶，用硬纸把轴上的键槽部位包起来，避免划伤油封唇口，用专用工具将油封向里旋转压进，千万不能硬砸硬冲，以防油封变形或挤断弹簧而失效；若出现唇口翻边、弹簧脱落和油封歪斜时必须拆下重新装入。应该注意的是：当轴径没有磨损和油封弹簧弹力足够时，不要擅自收紧内弹簧。 3、应用在机械上的油封一般工作条件恶劣、环境温差大、尘埃多、机具振动频繁使机件受力状况不断变化时，要勤检查、保养和维护。 4、如轴径和轴承磨损严重；油封橡胶老化或弹簧失效等，应及时进行修理和更换相应部件。 5、对不正常发热的部件或总成应及时排除故障；避免机械超速、超负荷运转，以防止油封唇口温度升高、橡胶老化、唇口早期磨损等。 6、要经常检查机油油位，若机油杂质过多，存有合金粉末、金属铁屑时要彻底更换新机油。所换机油牌子和质量要符合季节的要求。建议在机油中添加迈特
雷超级密封剂&润滑剂，它是一种极好的齿轮箱添加剂，可以在部件上形成一种惰性材料薄膜，它可以减缓油封的渗漏，延长油封齿轮的使用寿命，也可以降低齿轮箱的噪音，这种迈特雷超级密封润滑剂的使用不会对油品造成污染或使油品变质。 使用指导： ① 减速机润滑油容积≤7升时，每升润滑油添加量为20‐30ml； ② 7‐15升时，添加量为每升润滑油添加15‐20ml； ③ >15升时，添加量为每升润滑油添加10ml 。 7、暂时不用的油封，应妥善保管，防止沾上油污、灰尘或太阳暴晒。 8、当轴径磨损成“V”形沟槽，使新的油封唇口与轴接触压力下降不能起封油作用时，可采用移位的方法进行弥补。

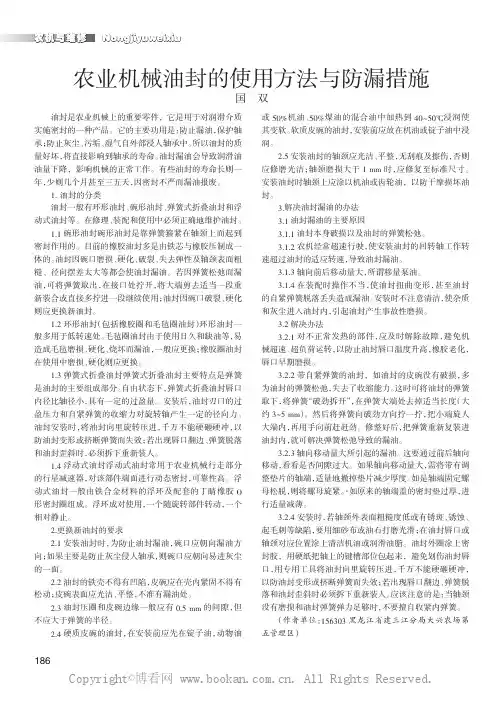

油封安装需注意事项 油封概念： 油封(英文名：oil seal)是用来封油(油是传动系统中最常见的润滑介质)的机械元件，它将机器设备中需要润滑的部件与传动部件隔离，不至于让润滑油渗漏。从油封的密封作用、特点、结构类型、工作状态和密封机理等可以分成多种形式和不同叫法，但习惯上一般将旋转轴唇形密封圈叫油封。 油封的代表形式是TC油封，这是一种橡胶完全包覆的带自紧弹簧的双唇油封，一般说的油封常指这种TC骨架油封。 骨架油封示意图： 油封常用材料： 油封的常用材料有：丁腈橡胶，氟橡胶，硅橡胶，丙烯酸酯橡胶，聚氨酯，聚四氟乙烯等。选择油封的材料时，必须考虑材料对工作介质的相容性、对工作温度范围的适应性和唇缘对旋转轴高速旋转时的跟随能力。一般油封工作时其唇缘的温度高于工作介质温度20~50℃，在选择油封材料时应予注意。油封的工作范围与油封使用的材料有关，例如丁晴橡胶(NBR)为-40~120℃，氟橡胶(FPM)为-25~300℃。 油封的用途： 油封的用途相当广泛，以发动机为例，列举部分油封。 曲轴前、后油封;气门油封 ;分电器油封;水泵油封;平衡轴油封;机油泵油
封;凸轮轴油封;变速器前,后油封;换档杆油封;分动器前、后油封;后桥半轴油封;差速器(前)后角矢油封后;轮油封;方向机油封;方向助力器油封。 总之，凡是运转体箱内有液体润滑油而又与外部相连接的部位都需要油封。有些是橡胶的，有些是金属的，多数是钢骨橡胶的，如曲轴后油封，变速箱前后油封，左右半轴油封，主减速器前油封，空压机曲轴油封等油封的安装 一、油封对装配轴的要求： 1、轴的表面粗糙度按GB1801规定与油封接触的轴表面，应使用磨削法加工至表面粗糙度Ra0.2～0.63um ， Rmax=0.8~2.5um。 2、轴的直径公差按GB1801规定不得超过h11。 3、倒角宽度按GB13871-92要求。 4、表面硬度：轴的材质用碳素钢和合金钢为宜，推荐的硬度为HRC45以上，当介质较脏有来自外界的污染杂质或轴的线速度≥12m/s时,轴的表面硬度应为HRC50～60，淬火层深度应≥0.3mm。 5、轴倒角30度(最大)，倒角上不应有毛刺、尖角、及螺旋加工痕迹，倒角面的粗糙度Ra≦3.2um,热处理碳化层必须抛光清除。 特别注意： (1)轴的表面粗糙度过高，油封唇口易磨损及渗漏油。 (2)倒角处的毛刺、尖角及螺旋加工痕迹容易划伤油封唇口造成油封初期密封失效。 (3)避免或减少轴的损伤、砂眼、安装偏心及径向跳动等缺陷。
安全质量标准化 ——油封安装关键工艺
骨架油封结构示意图 名 称 各 部 位 的 作 用 ① 唇 部 唇端面 (滑动面) 唇端部是斜楔形状，在端部处按压轴表面，起到密封流体的作用。 ② 密封唇部 密封唇是柔性弹性体，是对机械的振动及密封流体的压力变动的 影响下仍可保持稳定的密封作用的设计，并起到保持唇部与轴表面接触状态，为稳定状态的作用。 另外弹簧可提高密封唇向轴的迫紧力，起维持此迫紧力的作用。
③ 防尘唇 部 防尘唇是没有与弹簧连接的副唇，起防止尘埃侵入的作用。 ④配合部配合部是油封在腔体孔内固定的同时，起防止流体从油封外周面与腔体内面的接触面间泄漏及侵入的作用。 另外金属骨架是当油封固定在腔体内时，起保持配合力的作用。
1、油封使用前保管要求 关键质量工艺要求： 1 不要打开原包装，注意包装是否损坏，装配前尽量把油封留在原包装里； 2 避免日光直晒，也不要放置在高温热源附近，因为这会促使橡胶老化； 3 油封不得随意散放，要注意防尘和防土，不要与化学品混放，确保使油封处在封闭或有盖状态； 4 在运输和使用油封时，为防止油封变形和弹簧脱落，请不要给与过分冲击； 5 油封不能用细绳捆扎，也不要挂在钉子或金属线上，这样会损伤密封唇； 6 不得把油封放到潮湿的地方，这样会使金属部件生锈； 7 不要将油封放在靠近电视和产生臭氧的地方； 8 请不要用指甲或硬物摩擦唇口端部，以防损坏密封唇；
2、轴、腔体的保护 在装配前请不要使轴及腔体受到损伤，而引起泄漏，最好不要使精加工的轴与腔体碰撞到其他零件，请使用搬运夹具，如下例所示。下图是搬运腔体用夹具，每一个腔体放入一个间隔中靠在壁上，不会损伤腔体孔，这种夹具的材质采用不会损伤金属的塑料（树脂）。 腔体的搬运夹具 下图是轴用搬运夹具，使用塑料（树脂）罩防止轴损伤。 轴的搬运夹具
汽车设计课程设计说明书 设计题目：上海大众-桑塔纳志俊万向传动 轴设计 2014年11月28日
目录 1前言 2设计说明书 2.1原始数据 2.2设计要求 3万向传动轴设计 3.1万向节结构方案的分析与选择3.1.1十字轴式万向节 3.1.2准等速万向节 3.2万向节传动的运动和受力分析3.2.1单十字轴万向节传动 3.2.2双十字轴万向节传动 3.2.3多十字轴万向节传动 4 万向节的设计与计算 4.1 万向传动轴的计算载荷 4.2传动轴载荷计算
4.3计算过程 5 万向传动轴的结构分析与设计计算 5.1 传动轴设计 6 法兰盘设计
前言 万向传动轴在汽车上应用比较广泛。发动机前置后轮或全轮驱动汽车行驶时，由于悬架不断变形，变速器或分动器的输出轴与驱动桥输入轴轴线之间的相对位置经常变化，因而普遍采用可伸缩的十字轴万向传动轴。本设计注重实际应用，考虑整车的总体布置，改进了设计方法，力求整车结构及性能更为合理。传动轴是由轴管、万向节、伸缩花键等组成。伸缩套能自动调节变速器与驱动桥之间距离的变化；万向节是保证变速器输出轴与驱动桥输入轴两轴线夹角发生变化时实现两轴的动力传输；万向节由十字轴、十字轴承和凸缘叉等组成。传动轴的布置直接影响十字轴万向节、主减速器的使用寿命，对汽车的振动噪声也有很大影响。在传动轴的设计中，主要考虑传动轴的临界转速，计算传动轴的花键轴和轴管的尺寸，并校核其扭转强度和临界转速，确定出合适的安全系数，合理优化轴与轴之间的角度。
2 设计说明书 2.1 原始数据 最大总质量：1210kg 发动机的最大输出扭矩：Tmax=140N·m（n=3800r/min）； 轴距：2656mm； 前轮胎选取：195/60 R14 、后轮胎规格：195/60 R14 长*宽*高（mm）：4687*1700*1450 前轮距（mm)；1414 后轮距(mm):1422 最大马力(pa):95 2.2 设计要求 1．查阅资料、调查研究、制定设计原则 2．根据给定的设计参数(发动机最大力矩和使用工况)及总布置图，选择万向传动轴的结构型式及主要特性参数，设计出一套完整的万向传动轴，设计过程中要进行必要的计算与校核。 3．万向传动轴设计和主要技术参数的确定 （1）万向节设计计算 （2）传动轴设计计算 （3）完成空载和满载情况下，传动轴长度与传动夹角变化的校核 4．绘制万向传动轴装配图及主要零部件的零件图 3 万向传动轴设计 3.1 万向节结构方案的分析与选择 3.1.1 十字轴式万向节 普通的十字轴式万向节主要由主动叉、从动叉、十字轴、滚针轴承及其轴向定位件和橡胶密封件等组成。
快速解决齿轮箱油封漏油 一、问题背景 各类减速机齿轮箱、轴承箱、螺纹密封、机械密封等设备部件，由于长时间大扭矩机械运动，齿轮箱啮合间隙变大，造成较大的噪音及设备振动。加之密封部位长期处于高速、高温状态下运行，密封部位渗漏油情况时有发生。造成密封部位渗漏的有以下原因： 1、油封质量问题出现的渗漏； 2、润滑管理不当，导致油品添加超位或者缺油干磨； 3、检修过程中损伤密封件造成密封失效； 4、油位排气孔堵塞导致压力过大等； 以上问题出现不仅影响企业生产设备安全连续运行，同时造成企业成本的大幅度消耗。 二、解决方案 基于降低能耗和保护环境的理念，淄博福世蓝作为一个国际性的平台和载体在与世界上众多国家的优秀机构进行着卓有成效的合作同时，经过多年的努力和不断的探索，成功引进了世界先进的迈特雷超级密封剂&润滑剂，它是一种极好的齿轮箱添加剂，可以在部件上形成一种惰性材料薄膜，从而降低摩擦、齿轮噪音以及泄露。同时，迈特雷超级密封剂&润滑剂是一种有多种用途的特殊惰性材料，主要用于降低金属间接触。作为一种螺纹密封复合物，该产品在外螺纹和内螺纹间形成一个接触面，可以保护接头免受摩擦和磨损影响，可以承受1407公斤/厘米2的压力，甚至是磨损，腐蚀或错误机加工的螺纹面。它也明显降低力矩应力，满足动力减压需求。它可以用于垫圈面或作为一种填料补充，通过密封以防止流体泄露。可以在316℃的温度下应用。该技术产品可以在不锈钢，铝，铁，钡，玻璃纤维，塑料施工，不会被酸，碱或普通溶剂影响。 目前该技术产品已经成功应用于冶金冶炼、船舶修造、化工化学、造纸工业、钢铁建材、汽车制造、矿业开采、电力、物业等领域，为企业实现连续高负荷运行及节能降耗提供了有力保障，其社会价值和经济价值也得到了有力体现。
变速箱漏油的原因 这两天，咋老有人的变速箱开始漏油了哦，明天，我也要去参加sl的冬日送温暖活动看看了，上天保佑，希望别让摊上这样的不幸 上网百度后发现，咋有这么多车都有漏油的问题啊，难道真的如tsewey同学所言：这世界上还有没有不漏油的车啊？德系的St、Mt、audi、美系的foucs、日系的锐志、皇冠、雅阁，现在连俺们法系的车都开始了，本以为就307有，现在连kx也有了，希望这仅仅是个案。 下面供上变速箱漏油原因的相关资料，希望对tx们有帮助： 一、汽车变速器的使用条件比较苛刻，负荷变化较大。其结构设计十分紧凑，强化程度很高。实际工作时箱内工作温度高，使箱内润滑油产生蒸气，充满箱体空间，导致箱内压力升高。各密封界面都承受这个压力的冲击，往往在最薄弱处油气冲出而产生泄漏。一旦发生泄漏，就会形成一条通道，使泄漏愈来愈严重。如果变速器多处漏油并在箱壳温度较高的情况下，则一般属于变速器盖上的通气塞被灰尘和泥浆阻塞，使通气性能变差。箱内齿轮在大负荷、高速旋转时所产生的热量和油蒸气不能及时排除，导致箱内压力比箱外大气压高，油温也高，引起润滑油过稀。渗漏润滑油是变速器的常见故障之一，润滑油渗漏后，会造成齿轮润滑油量短缺，产生齿 轮及轴承等件的早期磨蚀损坏，缩短变速器的使用寿命，同时还会污染环境。因此探讨变速器润滑油渗漏机理，分析其原因，采取有效技术措施，根治漏油故障有着十分重要的意义。润滑油渗漏机理分析，见表1。 引起变速器漏油除了上述因素之外，还有： 1. 油封轴颈处漏油的原因：油封老化变形，油封弹簧脱落或油封装错方向等，均会使油封失去挡油作用，应更换老化变形的油封，注意油封的安装方向，油封有弹簧圈的一面应朝向有油的一方。轴颈偏磨或凹陷，与油封配合不严，造成漏油，应更换或修复偏磨和凹陷的轴颈。 2. 箱体接合面处漏油的原因：一、箱体接合端面有损伤，应在损伤处适当加厚纸垫，如仍漏油，则应进行焊补修复。二、密封纸垫损坏，应更换相同的密封纸垫。三、箱盖螺丝松动，应及时拧紧。 3. 轴承前接合面处漏油的原因：一、密封纸垫损坏，应及时更换相同的纸垫。二、紧固螺丝松动，应按对角线顺序分次拧紧，但不应拧得过紧，以免损坏纸垫。此外，变速箱通气孔堵塞，变速箱工作时与外界大气隔绝，造成箱内压力升高，也使油从堵塞处渗出。应保持变速箱通气孔畅通，减少箱内的压力，防止漏油。 4. 油封或凸缘磨损，齿轮油量超过规定标准。 5. 各轴端间隙过大，座孔及轴承松旷，衬垫破损失效，密封垫圈损坏或漏装。 6. 各密封件表面的加工质量没有达到产品图纸要求，油封老化失效，紧固螺栓松动。 7. 润滑油使用不当，如：误将后桥用的18 镏分型双曲线齿轮油加入变速器内(即和变速
旋转轴的表面硬度，一般取30～40HRC。 1、油封及座孔的要求 ★要保证油封座孔与旋转轴的同轴度。 ★采用外骨架油封时，应该注意选择热膨胀系数与座孔材质相近的金属牌号的材料制作骨架，以确保油封装配后的牢固性和可拆性。 ★油封座孔的内径公差及表面粗糙度，应该符合表3-1要求。 ★为保证密封效果，油封的外径和圆度应该满足表3-2所列要求。 @ 表3-1 油封座孔及旋转轴的加工精度和粗糙度
2、旋转轴的设计要求 油封安装时，为获得造当的初始径向力，应保证唇 部对旋转轴的过盈量要求，其值如表3-3所示。 油封在使用过程中的电大偏心量应加以严格控制,以确保密封效果,偏听偏 、 油封设计的尺寸公差依据 关于油封的高度公差，建议之范围如右表 油封的外径和腔体表面之间，必须需要有合适 的干涉量，以确保油封外径之密封性能，WH —
对此干涉量之设计依据，是依照ISO6194/1为基准。 （1）真圆度公差为三个或更多在不同直径上量得尺寸，最大尺寸减去最小尺寸的差值。 （2）外包橡胶型油封的外表面可提供波浪纹，此处的公差要求范围必须再经使用者与生产厂讨论。 ： （3）外包橡胶型油封若使用丁腈橡胶（NBR）以外的材质，可由使用者与厂家商议不同的尺寸公差标准。 2
3，轴径公差 英制轴径（英制） 轴径公差（英制） 以下 ± 《 ～ ± ～ ± 但随着转速增加或压力的增大，轴加工允许的公差范围必须减小。 公制情况下的腔体内径公差范围 4，腔体（孔）的公差范围 腔体内径的公差范围如下表及右表 英制情况下的腔体内径公差范围 & TCG 骨架油封（国标型号） TCG 骨架油封（国标型号） 工作温度：-40～＋120℃ 旋转速度：25m ／s 工作介质：水、油、油脂等 其它产品 骨架油封（TC 型） UN 密封圈 骨架油封 氟橡胶油封 简介： 公制轴径（mm ） 轴径公差（mm ） 100 mm 以下 ± ～ ± ~ ～ ± 腔体内径（mm ） （ISO/H8）公差范围（mm ） ～ ～ ～ ～ ! ～ ～ ～ ～ ～ ～ ～ + + + + | + + + + + + + 腔体内径（英制） 公差范围（英制） 以下 ～ ～ ～ ～ ～ ± ± ± ＋－ ＋－ ＋－
商用汽车万向传动轴设计 摘要 万向传动轴在汽车上应用比较广泛。发动机前置后轮或全轮驱动汽车行驶时，由于悬架不断变形，变速器或分动器的输出轴与驱动桥输入轴轴线之间的相对位置经常变化，因而普遍采用可伸缩的十字轴万向传动轴。本设计注重实际应用，考虑整车的总体布置，改进了设计方法，力求整车结构及性能更为合理。传动轴是由轴管、万向节、伸缩花键等组成。伸缩套能自动调节变速器与驱动桥之间距离的变化；万向节是保证变速器输出轴与驱动桥输入轴两轴线夹角发生变化时实现两轴的动力传输；万向节由十字轴、十字轴承和凸缘叉等组成。传动轴的布置直接影响十字轴万向节、主减速器的使用寿命，对汽车的振动噪声也有很大影响。在传动轴的设计中，主要考虑传动轴的临界转速，计算传动轴的花键轴和轴管的尺寸，并校核其扭转强度和临界转速，确定出合适的安全系数，合理优化轴与轴之间的角度。 关键字：万向传动轴、伸缩花键、十字轴万向节、临界转速、扭转强度
概述 汽车上的万向传动轴一般是由万向节、轴管及其伸缩花键等组成。主要是用于在工作过程中相对位置不断变化的两根轴间传递转矩和旋转运动。 在动机前置后轮驱动的汽车上，由于工作时悬架变形，驱动桥主减速器输入轴与变速器输出轴间经常有相对运动，普遍采用万向节传动（图1—1a、b）。当驱动桥与变速器之间相距较远，使得传动轴的长度超过1.5m时，为提高传动轴的临界速度以及总布置上的考虑，常将传动轴断开成两段，万向节用三个。此时，必须在中间传动轴上加设中间支承。 在转向驱动桥中，由于驱动桥又是转向轮，左右半轴间的夹角随行驶需要而变，这是多采用球叉式和球笼式等速万向节传动（图1—1c）。当后驱动桥为独立悬架结构时也必须采用万向节传动（图1—1d）。 万向节按扭转方向是否有明星的弹性，可分为刚性万向节和挠性万向节两类。刚性万向节又可分为不等速万向节（常用的为普通十字轴式），等速万向节（球叉式、球笼式等），准等速万向节（双联式、凸块式、三肖轴式等）。 万向节传动应保证所连接两轴的相对位置在预计范围内变动时，能可靠地传递动力，保证所连接两轴尽可能同步运转，由于万向节夹角而产生的附加载荷、振动和噪声应在允许范围内。
变速箱为什么会漏油 作者：SJTU91BB最近，很多朋友问我关于变速箱漏油的问题。特别是福特车坛，对这个问题尤其关注，甚至做为是否选择购买的最后一个条件，问我行不行，我如何回答？什么是最后一个条件？啥都满意了，准备下单了，就纠结是否会漏油的问题。百度一下；貌似换变速箱油封的案例还都有，各个车系都间或有朋友发帖。既然是大家都关注的问题。我们就来谈谈，为什么变速箱会漏油，车主需要注意什么？这算是开场白，当然有一点是肯定的，变速箱漏油的根本原因还是密封件的质量和装配的水平，也许有些设计上的因素，但设计因素我们暂时可以忽略，因为汽车有百年历史了，解决润滑和密封问题是汽车工程的基本要求，没有什么太多难点可言，但也可能有失误的时候，尤其是在新型变速箱上，工程的设计都是不断优化的，我自己也做产品设计，深知其中的历程。先了解一下变速箱漏油的几个常见部位：轴封（油封）；垫片；缸体接缝。说明：轴封是泛指封油、封气、封水等，我们变速箱的轴封就是油封。油封（也就轴封）漏油，是占据变速箱漏油的最大比例。轴封，是属于动密封。一般情况下，油封的外圆表面和壳体固定不动，你安装的时候甚至可以再加点密封胶（当然有的油封不允许加胶）。关键是内圆－唇部（唇口），油封的唇口和轴的圆柱面是有相对运
动的。为什么要相对运动，因为轴要转动。变速箱是一个动力传动的中介机构。它的作用就是输入曲轴的扭矩和转速；输出传动扭矩和差速器的转速。简明扼要的说，变速箱和4和参数有关系：输出扭矩＊转速；输出扭矩*转速。输出和输出，怎么实现，当然靠传动轴。传动轴进出变速箱壳体，而变速箱内部齿轮（或行星轮，CVT）等需要润滑。润滑油不允许流出。所以，必须有密封结构和元件，来锁住油，长期稳定的锁住不泄漏。油是变速箱内部机械润滑和冷却的保证，所以，绝对不允许漏油。那么，油封怎么会漏油呢？变速箱输入轴和输出轴的油封，都是采用骨架式唇口油封，很形象的命名。下面一个图，我们来看看油封的基本结构，搞清楚什么是骨架式唇口密封。唇口，是一个类似钝角的橡胶三角形状。是耐高温橡胶制造，有弹性。和旋转轴配合防止润滑油（齿轮油，液压油）等外泄。外面还有紧箍的弹簧圈，这样，在轴高速旋转时，即使轴心有轻微的摆动，唇口也是紧贴轴的圆柱面，封住润滑油。事实上，唇口橡胶和金属的轴面并不是绝对的100％直接接触，它们中间还有大约20um 的油膜，油膜润滑唇口，这样在轴高速旋转时，保持切向的最小受力，不会被拉伸太大。唇口油封，有低转速，中转速，和高转速的分类。这个转速，就是指它要密封的转轴的转速。拿变速箱来说，就是输入轴（也就是等于发动机曲轴）的转速，和输出轴（等同于差速器齿轮的转速），当然，还有别
安全管理编号：YTO-FS-PD490 减速机漏油的原因分析及对策通用版 In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
减速机漏油的原因分析及对策通用 版 使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。文件下载后可定制修改，请根据实际需要进行调整和使用。 减速机在电厂输煤系统中使用数量较多，一旦漏油，不仅造成能源损失，而且污染环境，严重时会引起减速机少油、断油，使齿轮啮合面磨损加剧，进而发生咬焊或剥离，导致设备事故。 1、减速机漏油的原因分析 1.1 减速机内外产生压力差 减速机运转过程中，运动副摩擦发热以及受环境温度的影响，使减速机温度升高，如果没有透气孔或透气孔堵塞，则机内压力逐渐增加，机内温度越高，与外界的压力差越大，润滑油在压差作用下，从缝隙处漏出。 1.2 减速机结构设计不合理 (1) 检查孔盖板太薄，上紧螺栓后易产生变形，使结合面不平，从接触缝隙漏油。 (2) 减速机制造过程中，铸件未进行退火或时效处理,未消除内应力，必然发生变形，产生间隙，导致泄漏。 (3) 箱体上没有回油槽，润滑油积聚在轴封、端盖、结
骨架油封的正确安装方法 (1)油封在壳体孔的安装方法 油封装配对于壳体孔表面粗糙度、表面质量尤为重要。在装配时应检查其内壁有无碎屑、划痕、灰尘和铸造砂粒等，应使用专用工装将骨架油封平稳地推入壳体坐座孔内。 (2)油封在轴上的安装油封的内径通常小于轴 径，形成一定的过盈量，在装配油封时易造成唇部损坏。为防止油封唇部损坏，一般要使用圆锥形轴肩或圆锥工装进行装配。轴上带有螺纹、沟槽、花键时，使用圆锥形轴肩装配无效，而需要用专用的装配工具来保护油封唇部，即在螺纹、沟槽、花键处套一保护套，避免油封唇部被轴上的尖角、螺纹、沟槽和花键等损伤。油封在轴上的安装如图所示。 (3)骨架油封的安装程序及装配时的注意事项： 1)从油封领取到装配，必须保持干净。油封在安装前不要太早将 包装纸撕开，防止杂物附着在油封表面而带入工作中。 2)装配前做好机加工检查程序，油封各部位尺寸是否与轴及腔体尺寸相符。轴与腔体的端面加工要光洁，倒角没有损伤和毛刺，须清洁装配部位。轴和座孔应加工有15度～30度的装配倒角，尤其内到角，不能有坡度，建议装配部位采用圆角型倒角。在轴的装入处部分不能有毛刺、沙子、铁屑等杂物，防止油封唇口的意外损伤，腔体内尺寸要与油封的外径及宽度相适合。 3)检查油封的唇口有没有损伤，变形，弹簧有没有脱落，生锈，
防止油封在运输过程中受外力挤压和撞击等影响而破坏其圆度。 4)油封有回油线的，要先确定油封的安装方向与旋转的关系。 5)装配时，应在油封唇口之间适量涂抹添加有二硫化钼的锂基润滑脂等清洁油膏，防止轴在瞬间启动时，对唇口造成干摩擦现象，影响唇口的过盈量。油封唇部接触部分表面不应有机加工螺纹痕迹。装配时在油封外圈涂上密封胶，用硬纸等把轴上的键槽或台阶部位包裹起来，避免划伤或翻卷油封唇口，或用导向过度套等专用工具将油封向里旋转压进。千万不能硬砸硬冲，以防止油封骨架变形后挤断弹簧而失效。如出现唇口翻边，弹簧脱落和油封歪斜时，必须拆下重新装入。 6〕正确使用专用安装工具，保护唇口不受损坏。即使是轻微划伤也是不允许的，否则容易引起油封泄漏。建议采用油压设备或套筒工具安装，压力不必太大，速度要均匀，要慢。 7〕当油封装入壳体时，应以均匀的压力进行。在压入时油封不能倾斜着压入内孔，否则会引起油封外园变形。 8〕装配时必须注意安装方向，需要内密封时，装有自紧弹簧的 一面（有凹槽的一面）朝向箱体内部而防尘唇向外。
课程设计名称：传动轴(批量为200件)机械加工工艺规程设计 学生姓名：许三湘 学院：机电工程学院 专业及班级：08级材料成型及控制工程1班 学号：0803040109 指导教师：胡忠举 2010年12月16日
目录 一．机械制造课程设计的目的…………………………………………………二．生产纲领的计算与生产类型的确定……………………………………… 1.生产类型的确定…………………………………………………………… 2.生产纲领的计算……………………………………………………………三．传动轴的工艺性分析………………………………………………………… 1.零件的结构特点及应用……………………………………………………………… 2.零件的工艺分析…………………………………………………………… 四. 选择毛坯、确定毛坯尺寸、设计毛坯图…………………………………… 1.毛坯的选择……………………………………………………………… 2.确定毛坯的尺寸公差及机械加工余量…………………………………… 3.设计毛坯图…………………………………………………………… 五. 选择传动轴的加工方法，制定工艺路线…………………………………… 1.定为基准的选择………………………………………………………… 2.零件表面加工方法的确定……………………………………………… 3.制定工艺路线…………………………………………………………… 4.热处理工序的安排………………………………………………………… 六. 机床设备的选用……………………………………………………………… 1．机床设备的选用………………………………………………………… 2．工艺装备的选用………………………………………………………… 七. 工序加工余量的确定，工序尺寸及公差的计算…………………………… 八. 确定工序的切削用量………………………………………………………… 九. 时间定额的计算……………………………………………………………… 十. 提高劳动生产率的方法……………………………………………………… 十一. 课程设计体会…………………………………………………………………十二. 参考文献……………………………………………………………………十三. 附录…………………………………………………………………………

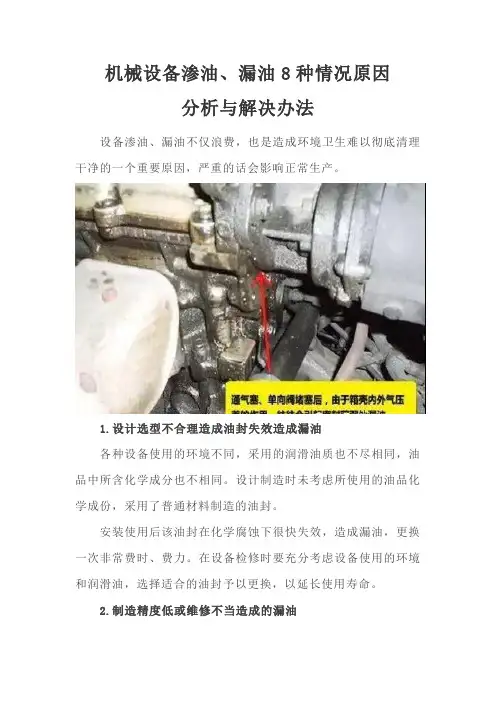

汽车漏油的原因及措施 在汽车的使用中，往往会出现漏油故障，它将直接影响到汽车的技术性能，导致润滑油、燃油的浪费，消耗动力，影响车容整洁，造成环境污染。由于漏油、机器内部润滑油减少，导致机件润滑不良、冷却不足，会引起机件早期损坏，甚至留下事故隐患。 1、产品(配件)质量、材质或工艺不佳;结构设计存在问题。 2、装配高速不当，配合表面不清洁，衬垫破损、位移或未按操作规程规范进行安装。 3、紧固螺母拧力不均、滑丝断扣或松旷脱落等导致工作失效。 4、密封材料长期使用后磨损过限，老化变质、变形失效。 5、润滑油添加过多、油面过高或加错油品。 6、零部件(边盖类、薄壁件)接合表面挠曲变形、壳体破损，使润滑油渗出。 7、通气塞、单向阀堵塞后，由于箱壳内外气压差的作用，往往会引起密封薄弱处漏油。 1、重视衬垫作用。汽车静置部位(如各接合端面、各端盖、壳体、罩垫、平面珐琅盖板等)零部件之间的衬垫起着防漏密封作用。若在材料、制作质量及安装上不符合技术规
范，就起不到密封防漏作用，甚至发生事故。如油底壳或气门罩盖，由于接触面积大而不易压实，由此造成漏油。拆装时注意妥善放置，仔细检查，并按规范装配。 2、车上各类紧固螺母都需按规定的扭矩拧紧。过松压不紧衬垫会渗漏;过紧又会使螺孔周围金属凸起或将丝扣拧滑而引起漏油。另外，油底壳放油螺塞若未拧紧或回松脱落，容易造成机油流失，继而发生“烧瓦抱轴”的机损事故。 3、及时更换失效油封。车上很多动置部位(如油封、O 型圈)会因安装不妥，轴颈与油封刃口不同心，偏摆而甩油。有些油封使用过久会因橡胶老化而失运河弹性。发现渗漏应及时更新。 4、汽车零件使用过久会产生磨损过限(如活塞与汽缸等)，导致燃烧室内高压气体窜入曲轴箱，并迫使机油外漏。因此，当加机油口盖处废气外窜严重时，应及早检修或更换磨损件。 5、避免单向阀、通气阀堵死。由此引起箱壳内温度升高，油气充满整个空间、排放不出运河，使箱壳内压力升高润滑油消耗增加和更换周期缩短。发动机通气系统堵塞后，增加了活塞的运动阻力，使油耗增加。由于箱壳内外气压差的作用，往往会引起密封薄弱处漏油。因此需对车辆进行定期检查、疏通、清洗。 6、妥善解决各类油管接头密封。车用联管螺母经常拆
施工升降机减速机漏油处理 1、减速机漏油的原因分析 1．1 减速机内外产生压力差 施工升降机减速机运转过程中，运动副摩擦发热以及受环境温度的影响，使减速机温度升高，如果没有透气孔或透气孔堵塞，则机内压力逐渐增加，机内温度越高，与外界的压力差越大，润滑油在压差作用下，从缝隙处漏出。 1．2 施工升降机减速机结构设计不合理 (1) 检查孔盖板太薄，上紧螺栓后易产生变形，使结合面不平，从接触缝隙漏油。 (2) 减速机制造过程中，铸件未进行退火或时效处理，未消除内应力，必然发生变形，产生间隙，导致泄漏。 (3) 箱体上没有回油槽，润滑油积聚在轴封、端盖、结合面等处，在压差作用下，从间隙处向外漏。 (4) 轴封结构设计不合理。早期的减速机多采用油沟、毡圈式轴封结构，组装时使毛毡受压缩产生变形，而将结合面缝隙密封起来。如果轴颈与密封件接触不十分理想，由于毛毡的补偿性能极
差，密封在短时间内即失效。油沟上虽有回油孔，但极易堵塞，回油作用难以发挥。 1．3 加油量过多 减速机在运转过程中，油池被搅动得很厉害，润滑油在机内到处飞溅，如果加油量过多，使大量润滑油积聚在轴封、结合面等处，导致泄漏。 1．4 检修工艺不当 在设备检修时，由于结合面上污物清除不彻底，或密封胶选用不当、密封件方向装反、不及时更换密封件等也会引起漏油。 2.1 改进透气帽和检查孔盖板 减速机内压大于外界大气压是漏油的主要原因之一，如果设法使机内、机外压力均衡，漏油就可以防止。减速机虽都有透气帽，但透气孔太小，容易被煤粉、油污堵塞，而且每次加油都要打开检查孔盖板，打开一次就增加一次漏油的可能性，使原本不漏的地方也发生泄漏。为此，制作了一种油杯式透气帽，并将原来薄的检查孔盖板改为6 mm厚，将油杯式透气帽焊在盖板上，透气孔直径为6 mm，便于通气，实现了均压，而且加油时从油杯中加油，不用打开检查孔盖板，减少了漏油机会。 2．2 畅流
油封安装规范说明 一、安装要求 1、安装方向 安装前检查油封，油封应清洁并完好无损， 不得装反。单向回流油封所标示箭头方向应于轴运动方向一致。 2、对装配轴的要求 （1） 轴的直径公差按GB1801规定，不得超过H11； （2） 轴表面粗糙度按GB1031规定，与油封唇口接触的轴表面， 应使用磨削法加工至表面粗糙度： R a ＝0.2～0.63um R max ＝0.8～2.5um （3） 轴径向跳动最大0.1mm ； （4） 油封装配过渡的轴倒角上不应有毛刺、尖角及粗糙的机加工痕迹，轴倒角面 上粗糙度Rmax 不超过3.2um ，热处理炭化层需抛光处理。 注意： A 、轴面的粗糙度过高，油封唇口易磨损造成渗漏油； B 、 轴倒角处的毛刺、尖角及粗糙的机加工痕迹，极易造成油封主唇尖部划 伤，造成初期密封失效。 3、对装配孔的要求 （1） 孔径公差按GB1801的规定不得超过H8； （2） 孔径表面粗糙度按GB1301规定R a 不超过3.2um ，R max 不 超过12.5um 更低数值； （3） 油封装配过渡的孔径倒角面上粗糙度与孔径要求相同。 注意： A 、孔径倒角过大或无倒角，易龈、划伤油封外径，装配倾斜及油封骨架变形等， 造成装机渗漏油； B 、轴径端部及孔径端部应有符合GB13871规定的导入倒角。 4、安装时注意事项 （1） 油封通过带有花键、键槽或孔的轴应采用弹头式保护工装； （2） 保护工装表面粗糙度R max 不超过3.2um ，不允许有碰划痕、毛刺，保护性工
装具必须齐全完整； （3）油封装配时外径、主唇口处需涂一薄层润滑脂； （4）油封装配时应使用均匀的速度和压力，以防止弹簧 、脱落。 注意： A、油封通过带有花建、键槽或孔的轴时极容易被尖倒角、毛刺等轴向划伤油封主 唇口，造成油封漏油； B、油封主唇口装配到轴面必须完好无损伤，保证油封的使用具有良好的密封性能 及使用寿命。 二、安装方法 1、推荐的油封安装工装（压力机） （1）油封安装可以与壳体孔径前端平齐，也可以靠近壳体孔径底端 面； （2）安装定位的基准面都应是机加工的表面，未经加工的基准面不 能使用； （3）油封装配前应在外层涂一薄层润滑脂； （4）采用液压或气动方式匀速压装油封。 注意： A、油封装配面与壳体基准面平齐，保证油封安装后与轴心的安装垂直度，使油封 唇口在轴面上成线接触带，达到良好的密封效果； B、未经加工的基准面很容易把油封装倾斜，外径龈伤或变形，导致初期发生渗漏 油。 2、不能使用推荐的油封安装工装时可采用如右图所示 （1）油封外径装配时涂一层适宜的润滑剂； （2）敲装油封时应用力均匀，不倾斜； （3）检查油封装入后与壳体基准面平齐； （4）保证在油封安装过程中弹簧不脱落。
湖南科技大学 课程设计名称: 传动轴(批量为200件)机械加工工艺规程设计 学生姓名: 学院: 机电工程学院 专业及班级: 08级材料成型及控制工程1班 学号: 指导教师: 胡忠举 12月15日 至诚致志、唯实惟新 目录 一．机械制造课程设计的目
的………………………………………………… 二．生产纲领的计算与生产类型的确定……………………………………… 1.生产类型的确定…………………………………………………………… 2.生产纲领的计算…………………………………………………………… 三．传动轴的工艺性分析………………………………………………………… 1.零件的结构特点及应用……………………………………………………………… 2.零件的工艺分析…………………………………………………………… 四. 选择毛坯、确定毛坯尺寸、设计毛坯图…………………………………… 1.毛坯的选择……………………………………………………………… 2.确定毛坯的尺寸公差及机械加工余量…………………………………… 3.设计毛坯图…………………………………………………………… 五. 选择传动轴的加工方法, 制定工艺路
线…………………………………… 1.定为基准的选择………………………………………………………… 2.零件表面加工方法的确定……………………………………………… 3.制定工艺路线…………………………………………………………… 4.热处理工序的安排………………………………………………………… 六. 机床设备的选用……………………………………………………………… 1．机床设备的选用………………………………………………………… 2．工艺装备的选用………………………………………………………… 七. 工序加工余量的确定, 工序尺寸及公差的计算…………………………… 八. 确定工序的切削用量………………………………………………………… 九. 时间定额的计算……………………………………………………………… 十. 提高劳动生产率的方
锅炉的风机、磨煤机、给煤机、给粉机等辅机的轴承都采用机油润滑,但其轴承箱漏油现象普遍存在,严重时会影响机组的正常运行。为保障发电机组的安全运行,实现文明生产,近年来对辅机轴承箱的漏油问题进行了技术改造,取得了一定的成效,但也存在一些不足。本文对此进行分析和总结。1漏油原因分析在密封装置中,油往往是以渗漏的形式泄漏到密封连接处的另一侧。造成漏油的基本原因是密封面上有间隙和密封部位内外两侧存在压力差,致使油向压力或能量较低的地方流动。从系统的观点分析,漏油除了以上的基本原因外,还与密封装置的结构设计、安装检修、运行维护等有关,可将其归纳为两大类。1.1管理不善管理不善的主要表现:(1)人员的培训、考核不到位,检修人员工艺水平不高,造成设备振动过大;(2 )为了安全,动静密封安装间隙调整过大使密封失去作用;(3)维护时加油油位过高,不仅引起过大的搅油损耗,且使漏油加剧。1.2结构设计不合理有漏油缺陷的轴承箱一般总存在结构不完善之处,主要有以下几种:(1)油位不正常,偏高。油位不正常的结构原因一是油位镜不清楚,二......( 润滑油轴承箱漏油原因及处理方法 任何转动机械都必须有轴承(或轴瓦)支承,而轴承在使用中必须有相应的润滑系统。润滑系 统中常见的润滑剂有润滑油、润滑脂和固态润滑剂三大类,其中最常用的是润滑油和润滑脂。 润滑脂为固态,不易流动,一般不会发生渗漏现象。润滑油为液态,密封不好,运行中易发生渗 漏现象。而润滑油的载体——润滑油箱,则起着密封作用,润滑油箱的密封结构形式如果不合 理或使用不当,将会造成漏油现象,这是一个很令人头痛的问题,一是轻易使轴承烧损,二是不 仅浪费了润滑油,而且流出的油渗到基础上会造成基础强度下降,所以在设备运行及检修投 入使用后要防止油箱漏油。 润滑油箱对润滑油的密封可看成是静密封和动密封。静密封是箱体盖与箱体之间、侧端盖与箱体之间等各部分之间没有相对运动的部位的密封。只要配合部位平面度达到一般 要求,即可采用加垫片、加密封胶的方法,来解决密封问题。大唐国际乌纱山发电厂引风机(成 都电力机械厂AN35e6(V19+4))润滑油站在投入运行初期,出现过油箱箱盖密封不严,运行中 有漏油现象,经过对箱盖改造,在箱盖增加密封槽,加装密封胶圈,效果明显,没有发生漏油现 象。动密封是轴在旋转中与轴承箱侧端盖所形成的密封。如果此处密封结构选用不当,将会
发动机维修注意事项大全 1、用喷灯烘烤油底 冬季用喷灯烘烤油底，不但会使机油中的添加剂发生化学变化，失去原有的性能，而且还会使机油胶结、油底变形，容易引起火灾。最好的做法是根据当地冬季的最低气温选用相适应的机油。在有条 件的地方，最好把车辆停放在有保温设施的车库内。 较先进的清除方法是超声波清除法和喷核清除法，但用得最多、最简单的方法是物理清除法和化学清除法。这两种方法也可兼用。 2、发动机温度怕高不怕低 有些人认为行车时发动机温度怕高不怕低。其实，发动机温度低时危害性也很大。应根据汽车使用说明书规定的正常温度行车，才 能保证发动机的使用寿命。 3、水泵风扇皮带越紧越好 皮带越紧并非越好。皮带过紧不仅会使其拉长或断裂，缩短皮带的使用寿命，而且还会因拉力过大，导致发电机轴、水泵轴变形弯 曲和轴承的早期损坏。汽车发动机风扇皮带的松紧度应符合技术要求，一般正常皮带装配时挠曲度为10-15mm为宜。 4、发动机用怠速升温 用怠速升温时，由于转速较低，机油泵不能较快地将润滑油压入各润滑表面，油压也低，使发动机各运动机件在干摩擦或半干摩擦 状态下工作;燃油因低温雾化不良，使未燃烧的燃油窜入曲轴箱，冲 刷掉缸壁上的油膜，也会加速机件的磨损。所以，发动机启动数秒后，应用快怠速升温，改善发动机的润滑条件。 5、盲目拆掉发动机节温器
如果因发动机温度高而盲目拆除节温器，冷却液只能进行大循环，不能调节冷却强度，难以保证发动机在较适宜的温度下工作，反而 使发动机经常处于低温状态下工作，造成发动机功率下降，磨损加快，油耗增加。 如果发动机节温器发生故障检修或更换之后，发动机温度还高，就应检修冷却系统的其他部位，不能拆除节温器。 1.发动机冷车抖 发动机在冷启动怠速时怠速抖动热车后正常。主要原因是发动机内部积碳太多，在冷启动喷油嘴喷出的汽油会被积炭大量吸收，导 致冷车启动的混合气过稀，造成得启动困难，直到积炭吸收的汽油 饱和才容易着车，而着车后吸附在积炭上的汽油又会重新吸入汽缸 内燃烧使混合气变浓，发动机的可燃混合气时稀时浓，造成冷车启 动后怠速抖动。另外一方面是由缺火造成多是火花塞、点火线圈等 故障造成，清除缸内积碳或更换部件可解决。 2.发动机热车抖 发动机热车怠速时出现抖动现象。热车怠速抖的原因有很多，最常见的是发动机缺火，一般检查火花塞、点火线圈、喷油嘴及油路、排气是否堵塞、燃油标号是否匹配、清除发动机积碳、节气门是否 积碳、发动机胶块是否牢固等。 3.发动机异响 发动机异响分为凉车异响和热车异响。凉车异响多是因为汽车长时间停放后机油流回油底壳，在冷启动时油泵不能在第一时间建立 油压形成油膜，在冷启动时零件得不到润滑造成异响，因为不论是 液压挺柱还是机械摇臂都会有一定的气门间隙或由于机油压力不够 正时链条(带智能可变配气或气门升程系统)未能正常工作才导致哒 哒的响声。此外发动机还有一个元件也会出现哒哒的响声——碳罐 电磁阀(清污阀)。而热车异响的问题一般比较严重也不好检查，一 般发动机出现校杆、敲缸时车主要心里准备(可能拉缸)，不过几率 很小(多跟进气提前角有关系)。曲轴箱通风泄漏也会引发异响且声 音比较大，汽车皮带在一定转速时也会出现异响，多为皮带打滑或
3．1．4 万向传动装置故障诊断与维修 如图3.23，万向传动装置一般由传动轴和万向节组成。 一、万向传动装置故障诊断 万向传动装置的常见故障部位主要有：传动轴平衡块、传动轴套管、花键、中间支承等。 万向传动装置的常见故障是万向传动装置异响。根据其响声的部位可分为万向节响，传 图3.23 传动轴的组成 1—螺栓；2—卡环；3—轴承；4—油封；5—十字轴；6—滑动叉；7—平衡片； 8—套管；9—万向节叉 动轴响和中间支承响。 1．故障现象 万向传动装置在汽车行驶过程中发出不同的响声。 2．故障主要原因及处理方法 万向传动装置发出异响的根本原因是万向传动装置的连接处磨损松旷，装配不当，或传动轴弯曲等原因造成动平衡破坏，当传递较大的转矩和受到剧烈的冲击时产生异响。具体原因主要是：
（1）万向节套筒与万向节叉孔磨损松旷，应予更换。 （2）万向节叉凸缘盘连接螺栓松动，应予紧固或更换。 （3）传动轴伸缩节花键因磨损和冲击造成松旷，应予更换。 （4）传动轴弯曲，应予校正。 （5）传动轴上的平衡片失落或套管凹陷，应重新做动平衡。 （6）传动轴套管与万向节叉或伸缩节花键轴焊接时位置歪斜或焊接后传动轴未进行动平衡，应予更换或做动平衡。 （7）伸缩节未按标记安装，应按记号装配。 （8）中间支承固定螺栓松动，应予紧固或更换。 （9）中间支承固定位置不正确，应按正确位置固定。 （10）中间支承滚动轴承润滑不良，滚道表面有麻点、凹痕、退火变色等损伤，应予润滑或更换。 （11）中间支承橡胶圆环垫破损，应予更换等。 3．故障诊断方法 在汽车起步或突然改变车速时，传动装置发出“抗”的—声；当汽车缓慢行驶时，传动装置发出“呱啦、呱啦”的响声。说明是万向节响。 汽车行驶中发出周期性的响声，速度越快时响声越大，严重时车身发生抖振，甚至握转向盘的手有麻木感。说明是传动轴弯曲引起的响声。 汽车行驶中产生—种连续的“呜呜”的响声，车速越快响声越大。说明是中间支承响。 按照故障响声的部位，结合如图3.24所示万向传动装置异响常见故障原因的诊断流程查找故障。
