涵台背回填施工方案及工艺方法涵(culvert)是指通过人工方式在河道、渠道或排水系统中建设的通道,用于通过水流、液体或气体。
台背回填施工方案及工艺方法的目的是在涵道建设中实现边坡的稳定和保护。
下面将详细介绍涵台背回填施工方案及工艺方法。
一、施工方案1.现场准备工作:先进行地质勘察和土质分析,确定土质的本质和性质。
并对堆料场地、施工路线等进行平整和疏通。
2.备料与搅拌:按照设计要求,按照一定比例将砂、石料、水泥等原材料进行称量和搅拌。
3.机械压实施工:使用挖掘机开挖台背填方施工区,按照设计要求逐层进行土石方填填。
4.压实施工:采用上层压实下层的原则进行填土压实,确保边坡的均匀和稳定。
5.绿化工程:填土完成后,进行绿化工程,即对边坡和涵道附近地区进行植被恢复和种植。
二、施工工艺方法1.开挖:挖掘机根据设计尺寸和施工工艺要求进行开挖,保证开挖边坡的稳定。
2.清理:清理开挖的渣土和杂物,确保占用部分的基础材料清洁。
3.填方:根据设计要求进行填土厚度和填土材料的选择,采用机械作业方式进行填土。
4.分层压实:每完成一层填土后,采用机械器械进行压实,确保每层填土的均匀和稳定。
5.绿化:填土基本完成后,进行绿化工程,即对边坡和涵道周边进行植物种植,增强边坡的稳定性和美观度。
三、注意事项1.施工过程中,应注意工作人员的安全,严禁在施工区域内穿行,确保施工安全。
2.施工过程中,应遵循环保要求,在施工出产排污口设置排水沉淀池,确保施工现场环境达标。
3.填土施工完成后,应定期检查边坡稳定情况,如发现有开裂或不稳定现象,应及时采取补救措施。
4.施工完成后,应及时对施工区域进行清理,清除施工残留物,确保工程的整洁和美观。
以上就是涵台背回填施工方案及工艺方法的详细介绍。
在施工过程中,应严格按照方案和工艺要求进行操作,确保工程的质量和安全。
同时,施工完成后的定期检查和维护也是非常重要的,以确保边坡的稳定和工程的可持续发展。

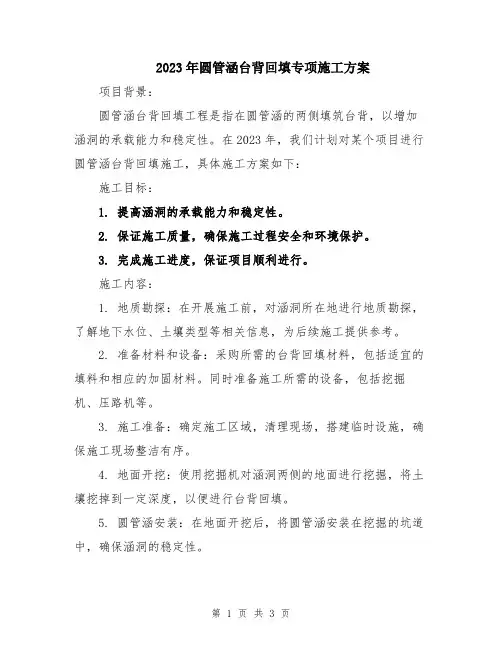

2023年圆管涵台背回填专项施工方案项目背景:圆管涵台背回填工程是指在圆管涵的两侧填筑台背,以增加涵洞的承载能力和稳定性。
在2023年,我们计划对某个项目进行圆管涵台背回填施工,具体施工方案如下:施工目标:1. 提高涵洞的承载能力和稳定性。
2. 保证施工质量,确保施工过程安全和环境保护。
3. 完成施工进度,保证项目顺利进行。
施工内容:1. 地质勘探:在开展施工前,对涵洞所在地进行地质勘探,了解地下水位、土壤类型等相关信息,为后续施工提供参考。
2. 准备材料和设备:采购所需的台背回填材料,包括适宜的填料和相应的加固材料。
同时准备施工所需的设备,包括挖掘机、压路机等。
3. 施工准备:确定施工区域,清理现场,搭建临时设施,确保施工现场整洁有序。
4. 地面开挖:使用挖掘机对涵洞两侧的地面进行挖掘,将土壤挖掉到一定深度,以便进行台背回填。
5. 圆管涵安装:在地面开挖后,将圆管涵安装在挖掘的坑道中,确保涵洞的稳定性。
6. 台背回填:将准备好的台背回填材料填充到涵洞的两侧,填充的材料应均匀分布,并采取适当的加固措施,提高涵洞的承载能力和稳定性。
7. 加固工程:对填充完毕的台背进行加固,可以使用压路机对填充材料进行压实,确保施工质量。
8. 施工验收:在施工完成后,进行验收工作,检查施工质量和工程是否符合设计要求。
安全措施:1. 施工现场设置警示标志,确保过往行人和车辆的安全。
2. 施工人员必须配备安全帽、安全鞋等个人防护用具,并接受相关安全培训。
3. 施工人员必须按照相关施工规范进行操作,严禁超负荷作业。
4. 在挖掘坑道时,保持坑面平稳,以确保工人的安全。
5. 施工期间,合理安排车辆和行人通行,避免交通事故发生。
环境保护:1. 施工期间,及时清理施工现场的垃圾和污水,确保环境的卫生和整洁。
2. 采取有效的措施减少粉尘、噪音和废气的排放,保护周边环境。
3. 严禁乱倒废弃物,保护土壤和地下水的环境质量。
质量控制:1. 严格按照设计要求进行施工,确保各项施工指标符合规范。
桥涵台背回填施工方案及处理措施一、施工方案1.确定施工范围和工期:根据设计要求和施工条件确定回填工程的范围和工期。
2.准备工作:清理施工区域,清除杂物和障碍物,确保施工区域的平整和清洁。
3.基础处理:对桥涵台背基础进行处理,包括清理基础表面,修补破损部分,确保基础的平整和坚固。
4.填土选择:根据设计要求和现场实际情况选择合适的填料,包括土壤、砂石等,填料应符合规范要求,具有良好的稳定性和排水性能。
5.填土施工:将填料按层次进行填筑,每层厚度控制在一定范围内,通过打击、夯实等方法将填料压实和固定。
6.坡度控制:根据设计要求和现场条件控制填土的坡度,确保填土后的台背坡度与设计要求相符。
7.渗漏处理:在填土过程中对涵洞和桥台背部分进行渗漏处理,采用防渗措施,以确保填土后桥涵的密封性。
8.沉降监测:在填土施工过程中进行沉降监测,及时掌握填土引起的沉降情况,根据监测结果进行调整和处理。
9.环境保护:在施工过程中严格执行环境保护要求,防止对周围环境造成污染和破坏。
10.安全措施:在施工过程中加强安全管理,设置警示标志和围栏,确保施工人员的人身安全。
二、处理措施1.基础处理:对桥涵台背基础进行彻底清理,清除杂物和泥沙,修复破损和坍塌的部分,确保基础平整和牢固。
2.填土选择:选择符合规范要求的填料,填料应具有良好的稳定性和排水性能,以确保填土后的台背坚固和稳定。
3.填土施工:采用适当的施工方法,如夯实、压实等,确保填料能够达到设计要求的密实度和稳定性。
4.渗漏处理:在填土过程中,对涵洞和桥台背部分进行渗漏处理,采用适当的防渗措施,如施工防水、埋设防渗材料等。
5.沉降监测:在填土施工过程中进行沉降监测,及时掌握填土引起的沉降情况,根据监测结果进行调整和处理。
6.环境保护:在施工过程中,严格执行环境保护要求,包括施工现场的清扫和整理,避免对周围环境造成污染和破坏。
7.安全措施:加强施工安全管理,提供必要的安全设施,如警示标志和围栏,保障施工人员的人身安全。
盖板涵台背回填施工方案1. 引言盖板涵台背回填施工是道路交通工程中常见的施工方式之一,其主要用于解决道路涵洞或桥梁下方的土方回填问题。
本文将详细介绍盖板涵台背回填施工的方案和步骤。
2. 施工准备在进行盖板涵台背回填施工前,需要进行以下准备工作:•踏勘设计:对涵洞或桥梁的情况进行详细踏勘和设计,了解周围环境和土方的性质。
•材料准备:根据设计要求,准备好所需的填充土、边坡保护材料等。
•设备准备:准备好挖掘机、平地机等大型施工设备,确保其正常运行。
•环境保护:施工前需要保护周围环境,如搭建临时围挡、防尘处理等。
3. 施工步骤盖板涵台背回填施工的步骤如下:3.1 挖掘土方根据设计要求,在涵洞或桥梁下方进行土方的挖掘,确保挖掘的平整度和标高的准确性。
挖土时需要注意保护周围环境和防止坍塌。
3.2 盖板施工盖板是涵洞或桥梁下方的顶板,其作用是承受车辆和行人的荷载,并保护涵洞或桥梁结构的完整。
盖板可采用预制板或现浇板的形式,施工时需要按照设计要求进行布置和固定。
3.3 台体施工台体是盖板涵台背回填的主要部分,其作用是支撑和固定盖板,并将荷载传递到周围土体。
台体可采用混凝土结构或其他材料,施工时需要按照设计要求进行浇筑和固定。
3.4 边坡保护盖板涵台背回填后,需要对周围的边坡进行保护,以防止土方的坍塌和侵蚀。
常见的边坡保护方式包括草坪种植、人工石护坡、挡土墙等,根据实际情况选择合适的方式进行施工。
3.5 填土回填混凝土台体固定好后,可以进行土方的回填工作。
回填土需要按照设计要求进行分层填筑,并进行夯实和检查,确保填土的均匀性和稳定性。
4. 施工注意事项在进行盖板涵台背回填施工时,需要注意以下事项:•施工过程中需要保证施工现场的安全,防止发生意外事故。
•施工过程中需要注意环境保护,避免造成土壤和水体的污染。
•施工中需要进行质量检查,确保施工的质量达到设计要求。
•如遇恶劣天气或其他不可抗力因素,需要暂停施工并采取相应的应对措施。
涵洞台背回填专项施工技术方案一、编制依据1、设计施工图纸2、招投标文件和施工承包合同3、《桥涵施工手册》交通部第一公路工程总公司主编1999年版4、《公路桥涵施工技术规范》JTJ 041-20005、《公路工程质量检验评定标准》JTG F80/1-2004二、工程概况本合同段起点桩号为K99+200,终点为K126+000,全长26.7公里,本标段内共计涵洞109道,其中明涵102道,暗涵6道,倒虹吸1道,涵洞长度在10m~15m。
由于在施工过程中需保证现行道路车辆通行以及受征地拆迁影响,涵洞在施工过程中采用半幅施工,现已完成多道涵洞的半幅施工,现因台背在半幅回填过程中出现大型压实机械无法作业,作业面小,小型压实机具不能保证台背回填的压实质量,鉴于以上情况,特制定本专项施工方案。
三、施工工艺1、对现已完成的半幅涵洞,在完成半幅涵洞的涵面铺装及进(出)口八字墙后,选用合格的天然砂砾对半幅进行简易回填,回填至涵面铺装以上50cm位置后将交通导改至回填的半幅涵洞上,进行剩余半幅涵洞的开挖施工,待剩余涵洞半幅主体施工完毕后,利用夜间在不影响交通的情况下,采用反开挖的方式,将前期半幅台背回填的砂砾挖出,挖至与剩余半幅涵洞回填位置,然后进行通涵台背回填。
2、施工管理人员及机械配备情况施工管理人员配备表施工机具设备配备表3、台背回填1)涵台背回填采用天然砂砾压实回填,确保工程质量,避免涵台背填土路基下沉现象的产生。
2)、涵洞施工完成后,当涵洞砌体砂浆或砼强度达到设计强度的75%时,方可进行回填。
台背回填范围下底宽不小于2m,上底宽按1:1的坡度放坡并开挖台阶至涵洞顶,保证填筑顶宽不小于两倍的跨径,同时按水平分层,对称填筑。
并按设计要求的压实度填筑、夯(压)实,压实度不小于96%。
2)、台背回填采用分层回填压实,每层回填厚度为20cm,每层表面平整,路拱合适。
3)、台背回填与路基接缝处开挖1m*1m的台阶。
4)、在机械填土时,除应按照上述规定办理外,涵洞顶上填土厚度必须大于0.5m时,才允许重型机械通过。
涵洞台背回填施工方案一、前言在道路、铁路和水利工程中,涵洞是一种常见的设施,用于穿越河流、沟渠等自然水体。
为了确保涵洞的稳定性和安全性,对其背部的回填施工方案至关重要。
本文将就涵洞台背回填的施工方案进行详细探讨。
二、方案概述1.施工目标:确保涵洞台背回填工程质量,保证涵洞稳定安全性。
2.施工原则:科学施工、安全施工、经济施工。
3.施工内容:包括回填材料的选用、施工工艺和质量控制等方面。
三、回填材料选用1.土方:采用符合规范要求的填土,应具有良好的承载力和抗渗性。
2.石方:在土方中适量掺入石方,以提高填土的稠度和稳定性。
3.砂砾:用于填补土方中的空隙,增加填土的密实性。
四、施工工艺1.准备工作:清理涵洞背部表面,确保无杂物和积水。
2.回填材料的运输:采用合适的机械设备将回填材料运输至施工现场。
3.层次回填:采用分层回填的方式,每层回填应夯实、拌和均匀。
4.质量检测:每层回填完成后进行密实度和承载力检测,确保回填质量达标。
五、质量控制1.施工单位应安排专门负责人对施工过程进行监督和检查。
2.根据设计要求,定期组织专业人员对回填质量进行检测和评估。
3.做好施工记录,及时处理施工中出现的质量问题。
六、安全施工1.施工人员应严格按照相关作业规程进行作业,穿着符合安全规定的个人防护用品。
2.在施工现场设置明显的安全警示标识,确保施工安全。
3.遇到恶劣天气或其他安全隐患情况时,立即停工并及时报告相关部门。
七、总结涵洞台背回填施工是道路、铁路和水利工程中的重要环节,正确的施工方案和严格的施工管理对保障工程质量和安全性至关重要。
施工单位应充分重视回填施工的各个环节,确保施工达到设计要求并按时完工,为工程的顺利开通提供保障。
涵洞台背回填施工方案(1)在道路和铁路建设中,涵洞台背回填是一个重要的施工环节,其质量直接影响工程的使用安全和寿命。
下面将介绍涵洞台背回填的施工方案。
1. 施工前准备在进行涵洞台背回填施工之前,需要做好以下准备工作:•确保施工现场周边道路畅通,安全通行•确保施工现场清洁整齐,无障碍物•准备好所需的施工机械设备和材料,包括挖掘机、压路机、回填土等•制定详细的施工计划,包括施工序列、班组分工等2. 施工方法2.1 挖掘首先,使用挖掘机对涵洞台背进行挖掘,确保挖掘深度和坡度符合设计要求,同时注意避免对涵洞结构造成损坏。
2.2 回填在挖掘完毕后,开始进行回填工作。
首先,将合适的回填土运至施工现场,采用逐层回填的方式,利用压路机对回填土进行夯实,确保填土的密实度和均匀性。
2.3 防渗处理在回填完毕后,对涵洞台背进行防渗处理。
可以采用土工布、聚乙烯膜等材料进行铺设,有效阻止水分进入回填土中,提高结构的稳定性和耐久性。
3. 施工质量控制在施工过程中,要严格控制施工质量,确保涵洞台背回填工程符合设计要求。
可以通过以下方式进行质量控制:•定期检查回填土的密实度和均匀性•对施工现场进行巡查,及时处理施工中出现的问题•进行工程验收,确保施工质量达标4. 安全防护施工过程中要注重安全防护,确保施工人员的人身安全。
采取必要的安全措施,如设置警示标识、划定施工区域等,提高施工现场的安全性。
结语涵洞台背回填施工是道路和铁路建设中的重要环节,合理的施工方案和严格的质量控制对工程的质量和使用安全至关重要。
通过本文介绍的施工方案,可以有效提高涵洞台背回填工程的施工质量和效率,确保工程顺利完成。
涵洞台背回填施工方案-(最终版)在道路建设和维护中,涵洞台背回填是一项重要的施工环节。
正确的施工方案能够确保涵洞的稳定性和持久性,保障道路的安全通行。
本文将就涵洞台背回填的施工方案进行详细讨论。
1. 施工前准备工作在进行涵洞台背回填施工之前,必须进行详细的准备工作,确保施工过程顺利进行。
准备工作包括但不限于:•对涵洞结构进行全面检查,确保无损伤和漏水情况;•清理涵洞内外的垃圾和杂物,保持施工现场整洁;•准备好所需的材料和设备,如填土、砂石、振实机等;2. 施工步骤2.1 清理涵洞首先,对涵洞内的杂物进行清理,确保施工环境安全和整洁。
清理过程需要注意保护涵洞结构,避免造成损坏。
2.2 基础处理在清理完涵洞后,需要对涵洞台背的基础进行处理。
首先,进行基础夯实,确保基础坚固牢固。
然后,在基础表面铺设防渗材料,以防止水分侵入。
2.3 回填填土在基础处理完成后,可以进行回填填土的工作。
根据涵洞的设计要求和土壤性质,选择合适的填土材料进行回填。
在回填过程中,需要注意控制填土的均匀性和振实度,确保填土的稳定性。
2.4 沉陷处理完成回填填土后,需要对填土进行沉陷处理。
通过振实机等设备对填土进行振实,确保填土的密实度和稳定性。
同时,根据需要在填土表面铺设防渗层,以防止水分渗透。
3. 施工质量控制在进行涵洞台背回填施工过程中,需要严格控制施工质量,确保施工结果符合设计要求和规范要求。
施工质量控制包括但不限于:•定期检查施工现场,确保施工过程安全和顺利进行;•对施工过程进行监督和检测,及时发现和解决问题;•对施工结果进行验收和评估,确保施工质量符合要求。
结语涵洞台背回填施工是一项重要的工程施工环节,需要严格按照施工方案进行操作,确保施工质量和安全。
只有做好施工前的准备工作,细心操作每一个施工步骤,严格控制施工质量,才能保障涵洞的稳定性和持久性,确保道路的安全通行。
桥涵台背回填施工设计方案及对策一、桥涵台背回填施工设计方案:1.施工工序顺序:(1)桩基施工:根据桥涵台背的荷载要求和土壤情况,确定桩的规格和布设间距,进行钻孔和灌注桩工程。
(2)台背回填:回填土方施工前,对回填土进行筛选和分级,确保土壤的均匀性和稳定性。
然后进行台背回填土方施工,采用随机填筑法,并逐层加固和夯实。
(3)支护结构施工:根据桥涵台背的设计要求,进行支护结构的施工,如挡土墙、边坡护坡等。
2.施工材料:(1)桩基施工:主要使用混凝土、钢筋等材料进行桩基灌注。
(2)台背回填:使用符合规范要求的填土材料,如砂土、黏土等,并加入适量的砂石、水泥等材料增强土体的稳定性。
(3)支护结构:根据具体情况选择适当的支护材料,如混凝土、钢筋、挡土板等。
3.施工设备:(1)桩基施工:使用钻机、灌注桩机等设备进行桩基的施工。
(2)台背回填:使用推土机、振动压实机等设备进行回填土的施工和夯实工作。
(3)支护结构:使用混凝土搅拌车、模板支架等设备进行支护结构的施工。
4.施工工艺控制:(1)桩基施工:严格遵守施工规程,保证桩基的垂直度和强度,在灌注过程中控制桩身的贯入深度和灌注速度。
(2)台背回填:在回填土方施工中,要注意土方回填的均匀性和筹措土方的进度,及时修正可能出现的不均匀沉降等问题。
(3)支护结构:保证支护结构的准确性和稳定性,严格控制模板搭设和混凝土浇筑过程中的质量。
5.安全防护:(1)桥涵台背回填施工过程中,要建立完善的安全技术措施,配备必要的安全防护设施,如安全网、围栏、警示标识等。
(2)在施工现场要设置专人负责安全监督和施工指导,并按规定进行安全培训和教育,提高工人安全意识和操作技能。
二、对策:1.土方回填不均匀导致沉降差异的对策:在回填土方施工前,对土方进行筛选和分级,确保土壤的均匀性和稳定性;在回填土方施工过程中,使用推土机等设备进行土方回填,保证土方回填的均匀性,并逐层加固和夯实。
2.台背回填土的稳定性对策:在回填土方中加入适量的砂石、水泥等材料,增强土体的稳定性,提高土壤的抗冲刷和抗剪强度。
涵洞台背回填专项施工方案一、背景介绍涵洞台背回填是水利工程中常见的一项施工工艺,用以改善涵洞结构的稳定性和安全性。
本文将介绍涵洞台背回填工程的专项施工方案,确保施工过程中的安全可靠。
二、施工准备1.对涵洞台背回填区域进行详细勘测,确定地质情况和土壤稳定性。
2.准备必要的施工机械设备,包括推土机、挖掘机等。
3.确保施工人员具备相关资质和经验,进行专项培训。
三、施工步骤1.清理涵洞台背区域,清除杂物和表层土壤。
2.进行土方开挖,控制开挖深度和坡度,保证回填土坡的稳定性。
3.针对土方开挖过程中出现的土体不均匀和松散情况,采取相应的加固措施。
4.进行土方回填,采用合适的填埋材料,逐层夯实,保证填埋材料的均匀性和密实度。
5.进行背填土的压实,使用振动压路机等设备,确保背填土的密度符合要求。
6.检查和清理施工现场,确保施工完工后的环境卫生和安全。
四、施工注意事项1.施工过程中注意加强安全防护措施,设置警示标识,防止人员伤亡和设备损坏。
2.根据实际施工情况,及时调整施工方案,确保施工质量和进度。
3.注意与其他施工部位的协调配合,确保整体施工的顺利进行。
五、施工质量检验1.施工完工后进行现场质量检查,检查回填土的均匀性和密实度。
2.检测回填土的物理力学性质,确保其符合相关标准和要求。
3.对施工过程中出现的质量问题进行整改和处理,消除安全隐患。
六、总结涵洞台背回填工程是水利工程中重要的一环,施工过程中需要严格按照施工方案进行操作,确保施工质量和安全。
通过本文所述的专项施工方案,可以有效提高施工效率和质量,保障工程的整体稳定性和安全性。
桥涵台背回填施工方案及方法1、确定回填范围(1)构造物台背回填是指构造物施工完成后,用符合要求的材料分层填筑构造物与路基之间的遗留部分,包括桥涵台背回填、锥坡填筑、挡土墙墙背填筑等。
台背回填逐道绘制施工详图,每一道构造物台背回填的具体范围。
(2)一般路段的台背回填范围应根据《技术规范》和设计图纸要求确定,图纸无规定时应按如下要求执行:明、暗构造物(圆管涵除外)台背填土顺路线方向长度顶部为距翼墙尾端不小于台高加2m;底部距基础内缘不小于2m;拱桥台背回填长度不小于台高的3~4倍;涵洞填土长度每侧不小于2倍的孔径长度。
台背回填沿横断面方向的宽度为整个路基宽度。
锥坡填土应与台背填土同时进行,并应按设计宽度一次填足。
2、回填施工方法(1)放出台背回填范围及标高范围,使用白灰洒出台背施工范围。
(2)根据回填范围进行开挖,开挖使用挖掘机配合人工进行,结构物50cm范围内使用人工进行开挖,避免机械对结构物造成破坏。
将台背回填施工范围内的杂物及地表有机土等非适用性材料清理干净。
并开挖好临时排水沟,将地表水引至施工范围外。
(3)场地清理完后,对原地面进行碾压,压实度要求为不小于94%。
当地形坡率陡于1:5时,清除原地面植被后,用推土机或人工挖台阶,台阶宽度不小于2m,并能给机械作业提供充分工作面,做成2%~4%的向内倾斜坡,且开挖台阶、压实与路堤填筑应同步进行,以确保台阶稳定。
(4)台背回填应分层填筑,每层松铺厚度不宜超过15cm。
为防止每层填土厚度超厚和漏检,应在台背墙上用红油漆作上每层压实后的厚度记号并标明层次,以便施工易于控制。
(5)结构物台背回填应采用有级配的透水性材料分层填筑并夯压密实,本工程中台背回填采用透水性较好的石渣作为回填材料。
对石渣母材的要求为饱水强度不低于10Mpa,石渣的含量不低于70%,且粒径不大于5cm。
严禁使用风化岩或者石灰岩等软岩或者水溶性岩作为填料。
所有材料进场前应进行严格的检验,不合格的填料坚决不予使用。
桥涵台背回填施工方案S10
一、引言
随着交通基础设施建设的不断发展,桥梁与隧道的建设日益成为重要的工程领域之一。
而桥涵台背回填施工方案S10则是其中的一个重要环节。
本文将围绕桥涵台背回填施工方案S10展开详细讨论。
二、工程概况
1. 工程名称
桥涵台背回填施工方案S10
2. 工程地点
位于某市某区
3. 工程背景
该工程是为了满足当地道路交通发展需求,以及提升区域交通运输效率而展开的。
三、施工方案设计
1. 施工原理
•根据地基土的特性和设计要求,选择适当的回填材料。
•通过合理的施工工艺和方法进行回填,确保施工质量和效率。
2. 施工步骤
步骤一:准备工作
•对施工现场进行清理和整理。
•准备所需的施工设备和材料。
步骤二:回填施工
•按照设计要求,对桥涵台背进行逐层回填。
•注意回填材料的均匀性和压实度。
步骤三:质量验收
•对施工完成后的回填工程进行质量验收。
3. 施工注意事项
•严格按照设计图纸和规范要求进行施工。
•确保施工过程中的安全和环保要求。
四、效果展示
•桥涵台背回填后的均匀平整,符合设计要求。
•回填部分与周边土体连接紧密。
五、后续工作
•对施工完成后的桥涵台背进行定期检测和维护,确保工程的长期稳定性。
结语
桥梁隧道工程是一项复杂而重要的工程,桥涵台背回填施工方案S10作为其中的一个环节,需要严格按照设计要求和施工流程进行操作,以确保工程质量和安全性。
希望本文能为该工程提供一定的参考和指导。
涵洞台背回填专项施工方案一、工程概述涵洞是建设工程中常见的交通设施之一,它用于解决交通干线的交通需求和排水问题。
涵洞的建设需要对其周围的土体进行回填,以确保其稳定性和可靠性。
本文针对涵洞台背回填工程,制定了专项施工方案。
二、施工准备1.施工前的准备在施工前,需要进行详细的调查与勘察工作,包括涵洞所在地的地质、土质、地貌等情况的调查;涵洞的设计方案、施工图纸等的审查;沟通与协商相关部门,明确施工的要求和标准。
2.施工人员与设备根据涵洞的规模和具体情况,确定施工所需的人员和设备。
施工人员应具备相关工程技能和施工经验,同时要安排专业监理人员进行工地监督与管理。
所需设备包括挖掘机、推土机、压路机等。
3.施工材料与工艺根据涵洞周围土质及设计要求,选择合适的填土材料。
填土材料应具有良好的密实性和稳定性,并能满足涵洞的承载要求。
同时,要确定合适的施工工艺,包括土方开挖、填充、压实等。
三、施工过程1.土方开挖根据设计要求和施工图纸,进行土方开挖工作。
首先要清理施工现场,确保施工区域的安全与整洁。
然后利用挖掘机等设备进行土方开挖,将开挖的土方进行储存或运输。
2.土方填充将选定的填土材料运输到施工现场,利用推土机等设备将填土材料逐层填充到涵洞周围的空隙中。
填土层与填土层之间要进行适度的加固和夯实,以确保填土的密实性和稳定性。
3.压实与护坡填土完成后,利用压路机等设备对填土进行压实,提高填土的密实度。
同时,根据设计要求对涵洞周围的边坡进行护坡工作,以防止边坡的滑坡和塌方。
四、施工安全与质量控制1.安全措施施工过程中,要严格遵守相关的施工安全规范和要求,确保工程人员的人身安全。
要加强施工现场的管理,设置警示标志,防止施工现场的封闭风险。
2.质量控制在施工过程中,要进行质量监督与检验。
选择质量合格的填土材料,对施工现场进行定期巡查和检验,确保填土的密实度和稳定性。
同时,要进行相应的试验与检测,以确保施工质量达到设计要求。
台背回填施工方案(最终版)一、项目背景台背回填工程是指利用适当的材料将土地表面高程提高,用于填平不平整的地块或者修建高架道路、建筑基础等。
台背回填是土木工程中常见的一项重要工程技术,通过该技术可以有效改善地貌,提高土地利用率。
二、工程目标本次项目的台背回填工程旨在填平地表,为后续建设项目提供良好的基础。
具体工程目标包括:1.提高土地表面高程。
2.确保填方稳定、均匀。
3.保证工程质量,符合相关标准。
三、施工方案1. 前期准备在进行台背回填工程前,首先需要进行前期准备工作。
具体包括:•移除施工区域内的杂物、垃圾等障碍物,保持施工区域清洁。
•对施工区域进行勘测,确定填方高程和坡度要求。
•准备所需的回填材料,包括土石方料等。
2. 施工步骤(1) 挖台准备•根据设计要求,确定挖台的位置和规格。
•根据土层情况和设计要求挖台深度。
•挖台后对台底进行夯实处理,确保台底平整。
(2) 回填施工•将预先准备的回填材料运至施工现场,逐层均匀回填。
•回填过程中应注意控制回填层厚度,避免出现高低差。
•回填过程中定期检查填方的密实度和平整度,进行必要的修正。
3. 施工质量控制•施工过程中定期对填方进行抽检,检测填方的密实度和变形情况。
•在施工结束后,对填方进行最终验收,确保填方符合设计要求。
四、安全措施•在施工现场设置明确的安全警示标识,指示施工区域和危险区域。
•施工人员必须配备符合要求的安全防护用具,严格遵守安全操作规程。
•定期进行安全培训,提高施工人员的安全意识。
五、验收标准•填方平整度:填方表面应平整、无高低差,与设计要求相符。
•回填密实度:回填材料应均匀密实,无虚夸、塌方等情况。
•岩土层的回填应符合设计规范。
六、总结台背回填工程是一项重要的土木工程技。
圆管涵台背回填专项施工方案结构物台背回填是影响路基施工质量的一道关键工序,为避免以后出现桥台跳车现象,必须对台背回填精心处理,根据施工图纸设计要求及___交通厅制定的《台背回填管理办法》,对台背回填特制订如下施工方案:一、台背回填范围圆管涵台背回填范围为:圆管涵每侧顺路线方向底宽为距基础内缘___米,上口宽为圆管涵管径孔径的___倍(2d),高度至圆管涵顶面+50cm。
二、施工准备1、施工放样台背回填施工按照施工图纸要求及___交通厅制定的《台背回填管理办法》相关要求执行。
按相关要求用钢尺量出台背回填范围的上、下口宽度位置,在台背两侧打木桩标记位置。
并在端墙内缘用红油漆画上每层压实厚度的记号线并标明层次。
2、回填材料回填材料采用按照施工图纸要求的天然砂砾保持最佳含水量分层填筑,每侧松铺厚度不超过___m,对称回填压实,其压实度要求从填筑基底至回填顶面均为___%。
在回填过程中应并保证结构完好无损,压路机达不到的地方及管顶应用小型夯实机械或监理工程师同意的其他方法压实。
如对结构物有损坏,承包人应自费进行补救,直至监理工程师验收合格。
三、施工人员、设备每个圆管涵台背回填均安排技术员一名、试验员___人、杂工___人负责圆管涵台背回填施工。
施工机械配备如下:挖掘机___台、压路机___台、装载机___台、小型电动夯___台。
四、台背回填施工方法1、台背回填前,将桥台背回填范围内的杂土、杂物清除,根据现场放样,挖出台背回填范围的下口、上口。
将余土运走,基底整平后用压路机进行碾压。
2、根据计算的每层回填材料数量,用装载机或自御汽车运输上料,人工配合装载机整平,然后用振动压路机进行碾压。
经自检并报检监理工程师检验压实度合格后,进行下一层填筑。
3、机械碾压不到的区域用小型电动夯夯实。
小型压实机具夯实不到的转角或死角,应用人工夯实设备夯实。
五、台背回填质量要求和检测频率1、台背回填区压实度均不小于___%,台背回填压实度每层每侧检测___处,检测点位为中间一点,左右幅各一点,检测点离台背的距离为0.5~___m或由监理理师指定。
涵洞台背回填施工方案(3)一、前言涵洞台背回填是道路建设工程中一项关键工序,正确的施工方案能够有效确保工程质量和安全。
本文将介绍涵洞台背回填的施工方案,包括施工准备、施工工艺、施工要点等内容。
二、施工准备在进行涵洞台背回填施工之前,需要做好以下准备工作:1.制定详细的施工方案,并经过相关部门审批。
2.确保施工人员熟悉并掌握相关工艺要点。
3.准备好必要的施工机械设备,如挖掘机、装载机等。
4.准备好所需的材料,包括背填土、防渗材料等。
三、施工工艺涵洞台背回填的施工工艺主要包括以下几个步骤:1.清理涵洞台背和边坡表面,确保表面平整,并清除杂物和积水。
2.将预制的防渗材料按照设计要求铺设在涵洞台背表面,并进行固定。
3.逐层将背填土输送至涵洞台背区域,并进行均匀填实,注意避免产生空隙。
4.每层背填土施工完成后,需进行轧实处理,确保背填土的稳固性。
四、施工要点在进行涵洞台背回填施工时,需注意以下几个要点:1.施工过程中要加强现场管理,确保施工人员的安全。
2.严格按照设计要求和施工方案进行施工,不得擅自变动。
3.背填土的选择应符合规范要求,并严禁使用软土、腐殖土等地基不良的土方料。
4.施工过程中要定期检查涵洞台背的质量,确保施工质量符合要求。
五、总结正确的涵洞台背回填施工方案对于道路建设工程的质量和安全至关重要。
只有严格按照规范要求和施工方案进行施工,并加强现场管理,才能确保工程的顺利进行和质量的保障。
希望本文对涵洞台背回填施工有所帮助。
六、参考文献•道路涵洞设计规范•道路施工技术规范以上是涵洞台背回填施工方案的相关内容,希望能为相关工程提供参考和帮助。
