RXQC-2C汽车线束热循环温升测试台工作原理

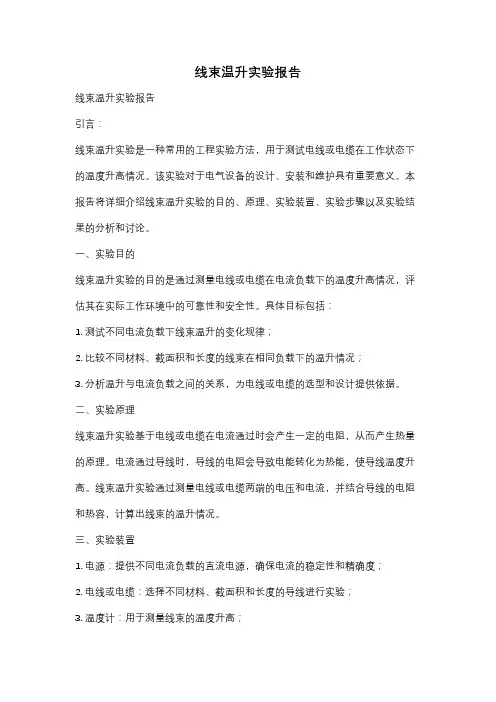

线束温升实验报告线束温升实验报告引言：线束温升实验是一种常用的工程实验方法，用于测试电线或电缆在工作状态下的温度升高情况。

该实验对于电气设备的设计、安装和维护具有重要意义。

本报告将详细介绍线束温升实验的目的、原理、实验装置、实验步骤以及实验结果的分析和讨论。

一、实验目的线束温升实验的目的是通过测量电线或电缆在电流负载下的温度升高情况，评估其在实际工作环境中的可靠性和安全性。

具体目标包括：1. 测试不同电流负载下线束温升的变化规律；2. 比较不同材料、截面积和长度的线束在相同负载下的温升情况；3. 分析温升与电流负载之间的关系，为电线或电缆的选型和设计提供依据。

二、实验原理线束温升实验基于电线或电缆在电流通过时会产生一定的电阻，从而产生热量的原理。

电流通过导线时，导线的电阻会导致电能转化为热能，使导线温度升高。

线束温升实验通过测量电线或电缆两端的电压和电流，并结合导线的电阻和热容，计算出线束的温升情况。

三、实验装置1. 电源：提供不同电流负载的直流电源，确保电流的稳定性和精确度；2. 电线或电缆：选择不同材料、截面积和长度的导线进行实验；3. 温度计：用于测量线束的温度升高；4. 电压表和电流表：用于测量电线或电缆两端的电压和电流；5. 计算机和数据采集系统：用于实时采集和记录实验数据。

四、实验步骤1. 搭建实验装置：将电线或电缆连接到电源和测量仪器上，确保连接牢固和安全；2. 设置电流负载：根据实验目的和要求，选择适当的电流负载；3. 测量电压和电流：打开电源，测量电线或电缆两端的电压和电流，并记录数据；4. 测量温度：在实验过程中，定时测量线束的温度，并记录数据；5. 数据分析：根据实验数据，计算线束的温升情况，并进行数据分析。

五、实验结果分析和讨论根据实验数据，我们可以得出以下结论：1. 线束的温升随着电流负载的增加而增加，呈现线性关系；2. 不同材料、截面积和长度的线束在相同负载下，温升存在差异，表明材料和几何参数对温升有影响；3. 通过对实验数据的分析，可以得到线束的温升模型，为电线或电缆的选型和设计提供依据。

整车热管理系统组成与工作原理我在汽车这行摸爬滚打了不少年头，说起整车热管理系统，那可太有门道了。

我第一次接触整车热管理系统，是在一家汽车制造厂里实习的时候。

当时看到那复杂的线路和各种设备，眼睛都花了。

我站在一辆还没组装完的汽车旁边，旁边的老师傅看我一脸懵，就笑着说：“小伙子，别被这阵仗吓住了，咱这整车热管理系统啊，就像是给汽车调节体温的医生。

”我挠挠头说：“师傅，这咋个调节法呢？”这整车热管理系统主要有冷却系统、空调系统这些部分组成。

先说说冷却系统吧，那里面有水箱、水泵、散热器这些家伙。

水箱就像是个大水库，储存着冷却液。

我打开一辆车的引擎盖，指着水箱跟旁边的新同事说：“看，这水箱里的冷却液可重要了，它就像汽车发动机的‘凉茶’，给发动机降温。

”水泵呢，就负责让冷却液在发动机和散热器之间循环流动。

我启动了一辆测试车，听着水泵工作的嗡嗡声，跟同事说：“这水泵一刻不停地工作，就像个勤劳的小蜜蜂，把热的冷却液送到散热器去散热。

”散热器就像个大散热片，把冷却液的热量散出去。

我把手放在散热器附近，感受着热气往外冒，对同事说：“这热量散出去了，发动机才能正常工作，不然它可就该‘发烧’了。

”空调系统也不容小觑。

它能调节车内的温度和湿度，让我们在车里舒舒服服的。

我在夏天的时候，钻进一辆刚开了空调的车里，凉爽的风扑面而来，我惬意地说：“这空调系统简直就是夏日救星啊。

”空调系统里有压缩机、冷凝器、蒸发器等部件。

压缩机就像个大力士，把制冷剂压缩成高温高压的气体。

我跟维修部的朋友说：“这压缩机压力可大了，要是出了问题，空调可就不制冷了。

”冷凝器把制冷剂的热量散出去，蒸发器又让制冷剂蒸发吸热，从而降低车内温度。

我拿着维修工具，在一辆故障车的空调系统旁捣鼓，一边弄一边说：“这几个部件得协同工作，就像一个乐队，少了谁都不行。

”这整车热管理系统的工作原理啊，就是根据汽车不同的工况来调节各个部件的工作状态。

比如在发动机高速运转的时候，冷却系统就得加大冷却液的循环速度，让发动机快速降温。

冷热冲击试验箱工作原理首先，冷热冲击试验箱通过内置的制冷系统将试验箱的温度降低到低温状态。

制冷系统通常由蒸发器、压缩机、冷凝器和膨胀阀组成。

蒸发器将制冷剂蒸发成气体，并通过压缩机将其压缩成高温高压气体。

然后，高温高压气体通过冷凝器散热，再通过膨胀阀降压，成为低温低压气体，供给蒸发器进行循环制冷。

接下来，加热系统开始工作，将试验箱的温度升高到高温状态。

加热系统通常由电加热器、风扇和温度传感器组成。

电加热器通过电能将电流转化为热能，然后通过风扇将热空气均匀地吹到试验箱内。

温度传感器用于监测箱体的温度，并将温度信号反馈给控制系统，以便进行控制和调节。

在制冷和加热系统的作用下，试验箱内部的温度会快速升温或降温，达到设定的高温或低温条件。

然后，循环系统开始工作，循环冷却或加热试验箱内的空气。

循环系统通常由风扇、风道和过滤器组成。

风扇通过转动产生气流，将空气引入风道，并经过过滤器过滤，使空气清洁。

循环的气流可以快速均匀地将热量传递到试验样品上，从而使其达到设定的温度。

最后，传导系统起到辅助作用，通过导热传导的方式，使样品能够更加迅速地达到设定的温度。

传导系统通常由金属架或导热板组成，其具有良好的导热性质，能够将热量迅速传递给试验样品。

传导系统在试验箱的不同区域分布，可根据测试需求进行调整。

总结起来，冷热冲击试验箱的工作原理是通过制冷、加热、循环和传导四个步骤，通过内置的制冷系统和加热系统，控制试验箱的温度进行快速变化。

循环系统通过风扇和风道使空气循环，加速温度的变化过程。

传导系统通过导热传导的方式，帮助样品更加迅速地达到设定的温度。

冷热冲击试验箱的工作原理能够帮助用户对产品在极端温度下的性能进行准确评估，以及寻找和解决产品在温度变化环境中的问题。

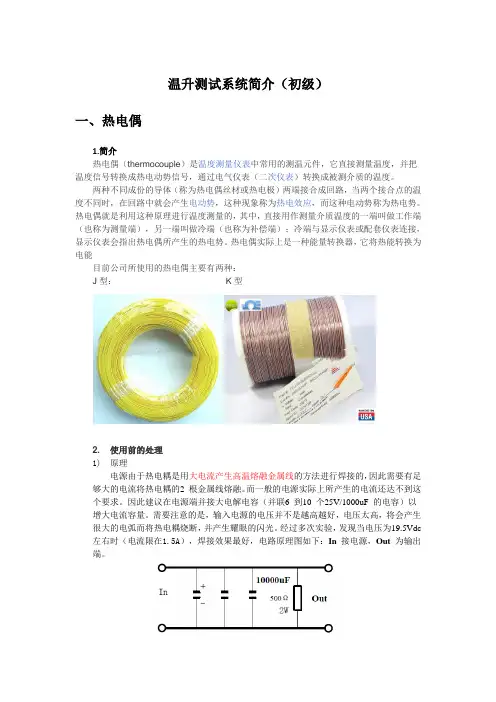

温升测试系统简介（初级）一、热电偶1.简介热电偶（thermocouple）是温度测量仪表中常用的测温元件，它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表（二次仪表）转换成被测介质的温度。

两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当两个接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。

热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。

热电偶实际上是一种能量转换器，它将热能转换为电能目前公司所使用的热电偶主要有两种：J型：K型2. 使用前的处理1)原理电源由于热电耦是用大电流产生高温熔融金属线的方法进行焊接的，因此需要有足够大的电流将热电耦的2 根金属线熔融。

而一般的电源实际上所产生的电流还达不到这个要求。

因此建议在电源端并接大电解电容（并联6 到10 个25V/1000uF 的电容）以增大电流容量。

需要注意的是，输入电源的电压并不是越高越好，电压太高，将会产生很大的电弧而将热电耦烧断，并产生耀眼的闪光。

经过多次实验，发现当电压为19.5Vdc 左右时（电流限在1.5A），焊接效果最好，电路原理图如下：In 接电源，Out 为输出端。

2)打点工具可以将Out 的正极焊接在一个镊子上面，负极接在一个金属板上面3)操作步骤：用斜口钳将热电耦的2 个电极剪齐并剪掉外套，外漏的金属线只需要3～5mm 长即可。

用镊子（为正极）夹住热电耦的金属部分，外漏的金属丝大概留出2～3mm,将热电耦的2 根金属丝的头部用手压在一起，（头部不能分开，否则热电耦的2 个电极不能焊接在一起）.将热电耦慢慢靠近金属板（负极），轻轻碰触，当出现很小的火花时，热电耦已经焊接完毕（若焊接出现较大火花，则可能操作不当）。

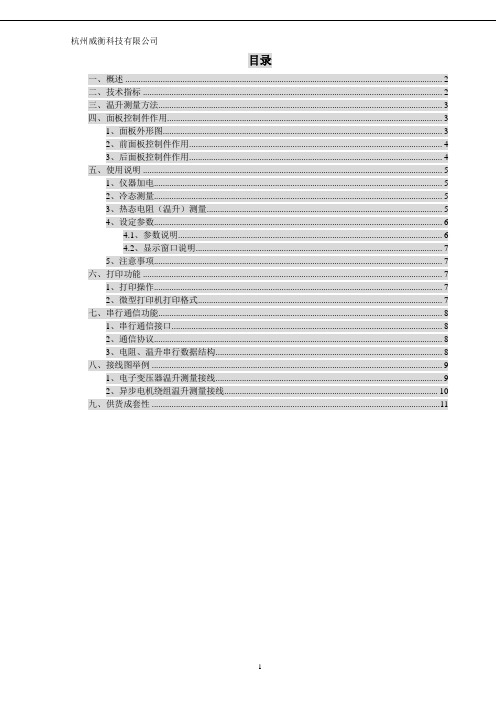

目录一、概述 (2)二、技术指标 (2)三、温升测量方法 (3)四、面板控制件作用 (3)1、面板外形图 (3)2、前面板控制件作用 (4)3、后面板控制件作用 (4)五、使用说明 (5)1、仪器加电 (5)2、冷态测量 (5)3、热态电阻（温升）测量 (5)4、设定参数 (6)4.1、参数说明 (6)4.2、显示窗口说明 (7)5、注意事项 (7)六、打印功能 (7)1、打印操作 (7)2、微型打印机打印格式 (7)七、串行通信功能 (8)1、串行通信接口 (8)2、通信协议 (8)3、电阻、温升串行数据结构 (8)八、接线图举例 (9)1、电子变压器温升测量接线 (9)2、异步电机绕组温升测量接线 (10)九、供货成套性 (11)一、概述绕组温升是衡量小功率电机、电子变压器性能的一个重要指标。

RC-2A带电绕组温升测试仪是各种家用电器（如空调机、电冰箱、冷柜、电风扇、油烟机等）用电机、压缩机等绕组的带电温升测量仪。

RC-2A带电绕组温升测试仪适用于50Hz/60Hz条件下的电源变压器、交/直流转换器（ADAPT）、AC/AC、AC/DC、充电器等电子变压器的绕组温升测量，具有完善的功能。

1、采用14位LED数码显示，3窗口显示电阻值、温升、温升试验时间。

采用四端法测量电阻，从而提高了小电阻的测量精度。

2、带有二绕组测量功能。

3、绕组测量过程中操作者可随时查询冷态电阻值，冷态电阻值可断电保存。

4、带有温度传感器，可跟踪测量环境温度。

5、配有RS232串行接口。

选件：计算机温升测量系统软件，可在计算机上显示数据和温升曲线，并打印温升曲线。

6、微型打印机（根据客户要求）。

二、技术指标如表（1）表（1）三、温升测量方法电阻法测定绕组温升，是利用被测绕组直流电阻在受热后增大的关系来确定绕组的温升，所测量的温升是绕组的平均温升。

绕组的温升△T （℃或K ）由下式确定 R2—R1△T = --------（K a +T 0）+(T 0-T 1) R1式中：△T: 室温T 1（试验终了时的）条件下的绕组温升；R1: 试验开始时（即室温T 0下）的绕组电阻值，即冷态电阻；R2: 试验终了时绕组电阻值，即绕组带电运行过程中的绕组电阻值，即热态电阻；T 0: 试验开始时的室温；T 1: 试验终了时的室温，即绕组带电运行时过程中的室温； Ka: 常数，铜绕组为234.5。

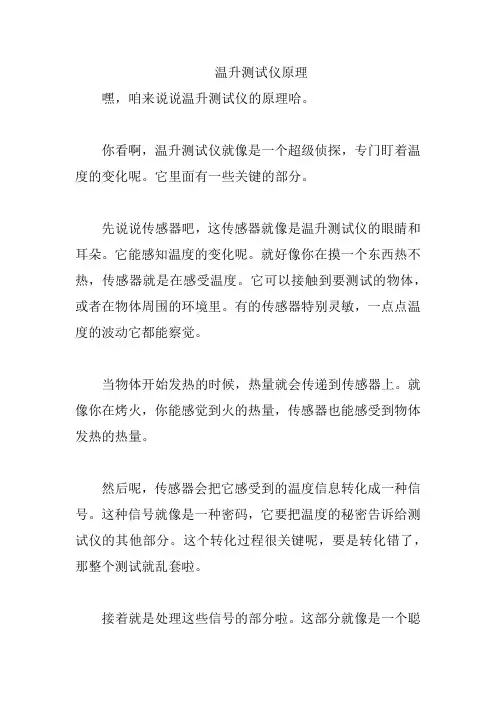

温升测试仪原理嘿，咱来说说温升测试仪的原理哈。

你看啊，温升测试仪就像是一个超级侦探，专门盯着温度的变化呢。

它里面有一些关键的部分。

先说说传感器吧，这传感器就像是温升测试仪的眼睛和耳朵。

它能感知温度的变化呢。

就好像你在摸一个东西热不热，传感器就是在感受温度。

它可以接触到要测试的物体，或者在物体周围的环境里。

有的传感器特别灵敏，一点点温度的波动它都能察觉。

当物体开始发热的时候，热量就会传递到传感器上。

就像你在烤火，你能感觉到火的热量，传感器也能感受到物体发热的热量。

然后呢，传感器会把它感受到的温度信息转化成一种信号。

这种信号就像是一种密码，它要把温度的秘密告诉给测试仪的其他部分。

这个转化过程很关键呢，要是转化错了，那整个测试就乱套啦。

接着就是处理这些信号的部分啦。

这部分就像是一个聪明的大脑。

它把传感器传来的信号进行分析和处理。

就好像你在解一道数学题，要把各种信息综合起来思考。

它会根据信号算出温度升高了多少，升高的速度是怎样的。

而且哦，温升测试仪还有一个显示的部分。

这就像是一个大舞台，把温度的变化展示给我们看。

它会把处理后的温度信息显示出来，让我们能清楚地看到温度是怎么一点点升高的。

就像看一场温度的表演，从低温慢慢升高，每一个变化都能在显示屏上看到。

再说说它的校准部分。

就像你给时钟对时间一样，温升测试仪也需要校准。

如果不校准，它可能就会给出错误的温度信息。

就像你看一个不准的时钟，你就不知道正确的时间啦。

校准就是让它变得更准确，更可靠。

在一些复杂的环境里，温升测试仪也能发挥作用。

比如周围有电磁场干扰，或者温度波动比较大的地方。

它里面的一些特殊设计能让它不受这些干扰的影响，就像一个在暴风雨中还能稳稳站着的人。

它还可以根据不同的测试要求进行设置。

比如你想测试的时间长度，温度的范围等等。

就像你可以根据自己的喜好调整电视节目的频道和音量。

总之呢，温升测试仪就是通过传感器感知温度，转化信号，再经过处理和显示，来告诉我们物体温度升高的情况。

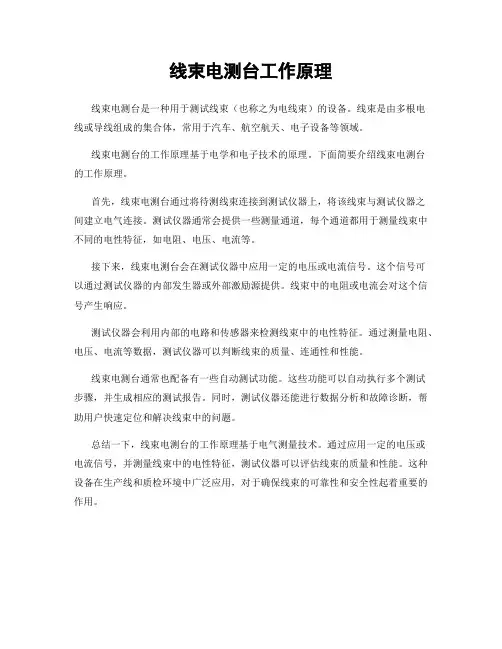

线束电测台工作原理
线束电测台是一种用于测试线束（也称之为电线束）的设备。

线束是由多根电
线或导线组成的集合体，常用于汽车、航空航天、电子设备等领域。

线束电测台的工作原理基于电学和电子技术的原理。

下面简要介绍线束电测台
的工作原理。

首先，线束电测台通过将待测线束连接到测试仪器上，将该线束与测试仪器之
间建立电气连接。

测试仪器通常会提供一些测量通道，每个通道都用于测量线束中不同的电性特征，如电阻、电压、电流等。

接下来，线束电测台会在测试仪器中应用一定的电压或电流信号。

这个信号可
以通过测试仪器的内部发生器或外部激励源提供。

线束中的电阻或电流会对这个信号产生响应。

测试仪器会利用内部的电路和传感器来检测线束中的电性特征。

通过测量电阻、电压、电流等数据，测试仪器可以判断线束的质量、连通性和性能。

线束电测台通常也配备有一些自动测试功能。

这些功能可以自动执行多个测试
步骤，并生成相应的测试报告。

同时，测试仪器还能进行数据分析和故障诊断，帮助用户快速定位和解决线束中的问题。

总结一下，线束电测台的工作原理基于电气测量技术。

通过应用一定的电压或
电流信号，并测量线束中的电性特征，测试仪器可以评估线束的质量和性能。

这种设备在生产线和质检环境中广泛应用，对于确保线束的可靠性和安全性起着重要的作用。

线束耐高温测试标准
在汽车制造领域，线束是车辆中不可或缺的部件，它承载着车辆的电气信号和
电源，并且经常处于高温环境下工作。

因此，对线束进行耐高温测试是非常重要的，以确保其在高温环境下的稳定性和可靠性。

本文将介绍线束耐高温测试的标准和方法。

首先，线束耐高温测试的标准主要包括国际标准和行业标准。

国际标准主要是ISO和IEC发布的相关标准，而行业标准则是针对汽车制造行业的特定要求而制定
的标准。

在进行线束耐高温测试时，需要根据具体的产品要求和适用范围选择相应的标准进行测试。

其次，线束耐高温测试的方法包括静态热老化测试和动态热循环测试。

静态热
老化测试是将线束置于恒定高温环境下进行长时间的老化测试，以模拟线束在高温环境下的使用情况。

而动态热循环测试则是将线束在高温和低温之间进行循环变化，以模拟线束在高温和低温交替环境下的使用情况。

这两种测试方法可以全面评估线束在高温环境下的性能和可靠性。

另外，线束耐高温测试的参数主要包括温度、时间和载流量。

在进行测试时，
需要根据具体产品的要求和标准规定，设置合适的测试温度和时间，并确定合适的载流量，以确保测试结果的准确性和可靠性。

同时，还需要对测试过程中线束的电气性能进行监测和记录，以评估线束在高温环境下的工作状态。

总的来说，线束耐高温测试是确保汽车线束在高温环境下能够稳定可靠工作的
重要手段。

通过严格按照相关标准进行测试，并结合合适的测试方法和参数，可以全面评估线束在高温环境下的性能和可靠性，为汽车制造业提供更加安全可靠的线束产品。

希望本文的介绍能够对线束耐高温测试有所帮助，谢谢阅读。

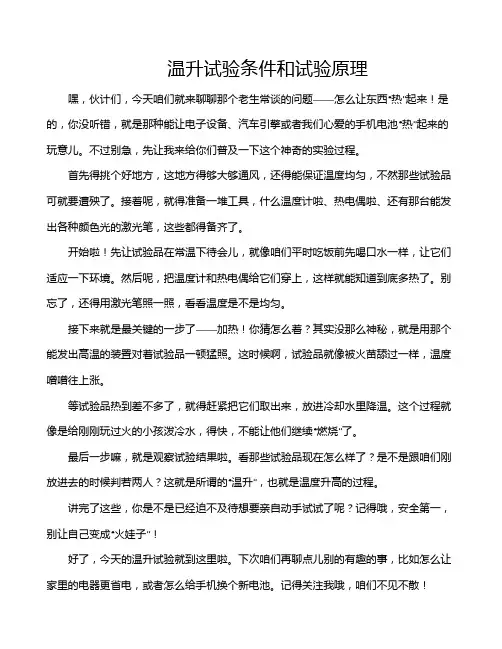

温升试验条件和试验原理
嘿，伙计们，今天咱们就来聊聊那个老生常谈的问题——怎么让东西“热”起来！是的，你没听错，就是那种能让电子设备、汽车引擎或者我们心爱的手机电池“热”起来的玩意儿。

不过别急，先让我来给你们普及一下这个神奇的实验过程。

首先得挑个好地方，这地方得够大够通风，还得能保证温度均匀，不然那些试验品可就要遭殃了。

接着呢，就得准备一堆工具，什么温度计啦、热电偶啦、还有那台能发出各种颜色光的激光笔，这些都得备齐了。

开始啦！先让试验品在常温下待会儿，就像咱们平时吃饭前先喝口水一样，让它们适应一下环境。

然后呢，把温度计和热电偶给它们穿上，这样就能知道到底多热了。

别忘了，还得用激光笔照一照，看看温度是不是均匀。

接下来就是最关键的一步了——加热！你猜怎么着？其实没那么神秘，就是用那个能发出高温的装置对着试验品一顿猛照。

这时候啊，试验品就像被火苗舔过一样，温度噌噌往上涨。

等试验品热到差不多了，就得赶紧把它们取出来，放进冷却水里降温。

这个过程就像是给刚刚玩过火的小孩泼冷水，得快，不能让他们继续“燃烧”了。

最后一步嘛，就是观察试验结果啦。

看那些试验品现在怎么样了？是不是跟咱们刚放进去的时候判若两人？这就是所谓的“温升”，也就是温度升高的过程。

讲完了这些，你是不是已经迫不及待想要亲自动手试试了呢？记得哦，安全第一，别让自己变成“火娃子”！
好了，今天的温升试验就到这里啦。

下次咱们再聊点儿别的有趣的事，比如怎么让家里的电器更省电，或者怎么给手机换个新电池。

记得关注我哦，咱们不见不散！。
