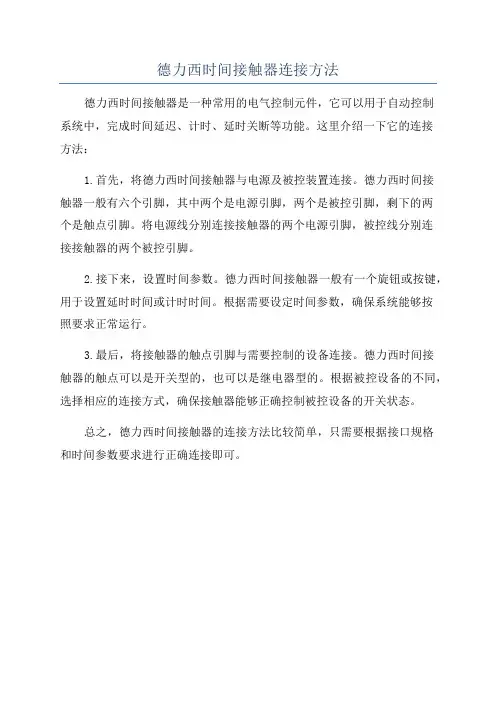

德力西时间接触器是一种常用的电气控制元件，它可以用于自动控制
系统中，完成时间延迟、计时、延时关断等功能。

这里介绍一下它的连接
方法：
1.首先，将德力西时间接触器与电源及被控装置连接。

德力西时间接
触器一般有六个引脚，其中两个是电源引脚，两个是被控引脚，剩下的两
个是触点引脚。

将电源线分别连接接触器的两个电源引脚，被控线分别连
接接触器的两个被控引脚。

2.接下来，设置时间参数。

德力西时间接触器一般有一个旋钮或按键，用于设置延时时间或计时时间。

根据需要设定时间参数，确保系统能够按
照要求正常运行。

3.最后，将接触器的触点引脚与需要控制的设备连接。

德力西时间接
触器的触点可以是开关型的，也可以是继电器型的。

根据被控设备的不同，选择相应的连接方式，确保接触器能够正确控制被控设备的开关状态。

总之，德力西时间接触器的连接方法比较简单，只需要根据接口规格
和时间参数要求进行正确连接即可。

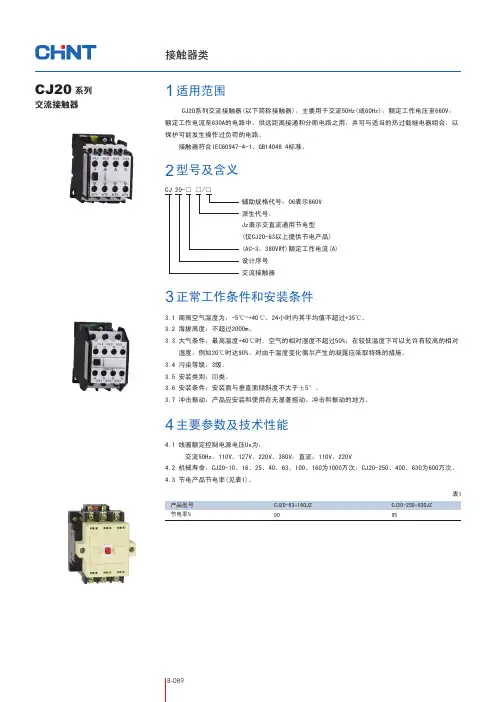

CJ20系列交流接触器使用说明书尊敬的用户：感谢您选用本产品。

在使用前，请认真阅读本使用说明书，否则，可能因使用不当或由于对本产品了解不够，致使烧毁设备或危及人身安全，造成不必要的损失或令人不愉快的事。

在使用过程中，如出现质量问题，请通过我们的经销商或直接与我们联系，并对本产品提出改进意见。

1、适用范围CJ20系列交流接触器（以下简称接触器），主要用于交流50Hz(或60Hz)，额定工作电压至660V，额定工作电流至630A的电路中，供远距离接通和分断电路之用，并可与适当的热过载电器组合，以保护可能发生操作过负荷的电路。

接触器符合IEC60947-4-1，GB14048，GB21518标准。

2正常工作条件和安装条件2.1周围空气温度为：-5~+40℃,24小时内其平均值不超过+35℃。

2.2海拔高度：不超过2000m2.3大气条件2.3.1湿度：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃达90%，对由于温度变化而产生的凝露应采取特殊的措施；2.3.2污染等级：3级2.4安装类别：III类2.5安装条件：安装面与垂直倾斜度不大于+-5度；2.6冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方；2.7额定工作制：八小时工作制，不间断工作制，连续工作制。

短时工作制。

其中断续工作制下负载因数应为40%；2.8外壳防护等级：IP00.3型号及其含义CJ—交流接触器20—设计序号O--AC3，380V时额定工作电流(A)O—派生代号：J表示纯交流消声节电型，JZ为交直流通用节电型（仅CJ20-63以上提供节电型产品）/O—辅助规格代号：06表示660V，11表示1140V4主要参数及技术性能4.1接触器的主要规格4.1.1按电流等级分为：10A,16A.25A.40A.63A.100A.160A.250A.400A.630A4.1.2按接触器线圈额定电压控制电源电压Us分为：交流50Hz,110V.127V.220V.380V，或直流110V.220V.4.2接触器的主要技术参数4.2.1动作特性吸合电压为（85%~110%）Us释放电压普通型为（20%~75%）Us,节电型为（10%~75%）Us.中央空调系统清洗维护项目合同甲方：青岛市城阳区机关事务管理局乙方：德州中傲空调设备有限公司依照《中华人民共和国合同法》有关规定，甲乙双方本着。

北京办事处地址：北京市丰台区枫竹苑一区（未来假日花园）18-10 邮编：100076天津办公点地址：天津市西青区凯安道凯信佳园9－3－401邮编：300100沈阳办公点地址：辽宁省沈阳市于洪区细河南路碧桂园银河城钻石郡148-3邮编：110000长沙办公点地址：湖南长沙市芙蓉区万象企业公馆5栋2709邮编：410000郑州办公点地址：河南郑州金水区青年路145号6号楼17层1706号邮编：450000武汉办公点地址：湖北武汉市江汉区新华路186号福星国际商会大厦2516、2517室邮编：430000温州办公点地址：浙江省乐清市柳市镇德力西工业园邮编：325604成都办公点地址：成都市金牛区人民北路二段118号金牛万达广场甲级Ｃ座 16楼1603号邮编：610000南京办公点地址：江苏省南京市秦淮区洪武路23号隆盛大厦1505、1506室邮编：210000重庆办公点地址：重庆市九龙坡区渝洲路4号18－9号邮编：400039广州办事处地址：广州市荔湾区南岸路63号城启大厦1905室 邮编：510160南宁办公点地址：南宁市西乡塘区北大路中梦泽园小区岳阳阁5单元202室邮编：530003昆明办公点地址：昆明市西山区棕树营街道办事处土堆村碧鸡名城C地块9幢2802室邮编：650000贵阳办公点地址：贵阳市观山湖区石林东路中天帝景传说B区B4栋1单元1302室西安办事处地址：陕西西安市莲湖区大庆路三号蔚蓝国际A705 邮编：710082新疆办公点地址：新疆乌鲁木齐市米东区米东南路红光雅居D区6号楼3单元602室邮编：830000青岛办公点地址：青岛市城阳区正阳路177号15号楼2单元903室邮编：214000福建办公点地址：福州市晋安区东二环泰禾广场7号楼1117单元邮编：350024济南办公点地址：山东省济南市历下区工业南路55号未来城商务中心13#楼608室邮编：250000杭州办公点地址：杭州市江干区蓝桥景苑11幢2单元1002室邮编：310016南昌办公点地址：江西南昌市西湖区广场东路恒茂国际华城23幢2907邮编：330002深圳办公点地址：深圳市龙华新区民丰路1号碧水龙庭7栋4单元14D 邮编：518109兰州办公点地址：兰州市城关区瑞德摩尔万国港E座2208邮编：730020电话：153****1522合肥办公点地址：安徽省合肥市瑶海区武里山路五里山天街3A-1402室邮编：230000吉林办公点地址：吉林省长春市经开区浦东路与深圳街交汇处虹湾国际A座706室邮编：130031黑龙江办公点地址：黑龙江省哈尔滨市道外区润达国际D座2单807室邮编：150050石家庄办公点地址：石家庄市裕华区华兴生活小区41－1－102邮编：050011太原办公点地址：山西太原市万柏林区西矿街70号红星小区五单元1402邮编：030024石家庄物流地址：河北省石家庄市元氏县殷村石武铁路东国达物流园内电话：155****1257辽宁物流地址：沈阳市苏家屯区雪莲街188号（雪莲街与四环路交叉口）华翔东北亚贸城 D1 德力西陕西物流地址：陕西省西安市六村堡丰产路西段陕西商储物流园南区B1号德力西仓库山东物流地址：山东省临沂市经济技术开发区翔宇路23号华派克物流园内 重庆物流地址：重庆市江津区珞璜工业园B区重庆西部诚通物流有限公司5号库成都物流地址：四川省成都市青白江区国际集装箱物流园区德汇路9号4栋4-4号广东物流地址：广东省佛山市南海区里水镇怡和二路银裕木业制品厂直入100米河南物流地址：河南省郑州市经济开发区国际物流园喜达路宇培物流园（礼通路）东北W4-A区4B 58-59号湖北物流地址：湖北省武汉市东西湖区临空港大道23号捷利物流园3号库温州物流地址：浙江省乐清市柳市镇德力西高科技生态工业园新疆物流地址：乌鲁木齐市友谊路230号（新疆诚通国际物流园内德力西仓库）芜湖物流地址：安徽省芜湖市芜湖县新芜经济开发区朝阳路德力西物流中心工业控制系列产品样本CJX2v交流接触器JR2v热过载继电器CJX2H交流接触器JR2H热过载继电器CDC19v切换电容接触器CDS2v电磁启动器JZC4v接触器式继电器CJX2H 265~630电子式线圈，精准吸合CJX2H 265~630较同类产品体积减小20%~40%，节省柜内空间CDS2v电磁启动器产品范围传承经典技术平台,自主创新,在领航者的基础上再次升级,再次领导国产接触器产品升级迭代。

3 正常工作条件和安装条件3.1 周围空气温度周围空气温度不超过+40℃，且其24h内平均温度值不超过+35℃，周围空气温度的下限的-5℃。

3.2 海拔：安装地点的海拔不超过2 000m。

3.3 大气条件最高温度为+40℃时的相对湿度不超过50%，在较低的温度下可允许有较高相对湿度，例如20℃时达 90%，对由于温度变化偶尔产生的凝露应采取的措施。

3.4 污染等级：3级。

3.5 安装类别：Ⅲ类。

3.6 安装条件：接触器的安装面与垂直面的倾斜度不大于±5°。

3.7 冲击与振动：安装在无明显摇动和冲击振动的地方。

4 技术参数4.1 接触器动作特性见表1。

4.2 接触器主要技术数据见表2。

4.3接触器辅助触头参数见表3。

辅助规格代号(以额定工作电压表示)“03”- 代表380V(可以省略)“06”- 代表660V “11”- 代表1 140V矿用接触器用“K”表示，节能型用“J”表示，直流操作用“Z”表示基本规格代号，用380V，AC-3的额定工作电流数值表示（A）设计序号交流接触器1 概 述CJ20系列交流接触器 (以下简称接触器)主要适用于交流50Hz(或60Hz)、额定电压至660V(1140V)、额定电流至630A的电力线路中，供远距离接通分断电路和频繁起动控制三相交流电动机之用，并与适当的热继电器或电子式保护装置组合成电磁起动器，以保护电路可能发生的 接触器按GB14048.4、IEC60947-4-1标准设计、制造和检验。

操作过负荷。

CJ 20-□□/□2 型号及其含义表3 辅助触头技术参数表2(续)2203806602203806602203806601 1402502004002506304004006901 140600300600300600300120RT16-400(NT2)606001 710565152653 5787902501183 578790250118AC:50Hz：36、、127、220380V 、DC:48、110220VCJ20-250CJ20-400CJ20-630CJ20-630/1131540063040040080132190115200220175300350400RT16-500(NT3)RT16-630(NT3)与熔断器配合型号型 号额定绝缘电压额定工作电压(V)(V)约定发热电流(A)线圈电压及频率线圈消耗功率 (VA/W)AC－3时电寿命(万次) 机 械寿 命(万次)起动 吸持AC－3时额定工作电流(A)AC－3时控制功率(kW)AC－3时额定操作频率(次/h)额定绝缘电压(V)约定发热电流(A)交流 50Hz 直 流 额定控制容量 触头组合 配用接触器型号额定工作 电压( V)额定工作电流 (A)额定工作 电压( V)额定工作 电流( A)交 流 (VA)直流(W)动合 动断690 1036127220380361272203802.80.80.450.262.80.80.450.26481102200.630.270.14100 30CJ20－1043210CJ20－16～160CJ20－16～4001234481102200.630.270.14300 602222表1 动作特性基本规格吸合电压释放电压交流直流矿用10～40、25063085%～110%Us 20%～75%Us 10%～75%Us～63～16080%～110%Us 20%～70%Us 10%～70%Us75%Us 20%～65%Us 10%～65%Us表2 主要技术数据与熔断器配合型号CJ20－10CJ20－16CJ20－25220380660220380660220380660380660101632556901200 6001200 6001200 6001200 600RT16-20(NT00-20)1 0001 0006547.68.32.56247.88.52.693.16013.94.1AC:50Hz：36、127、220、380V DC:48110、220VCJ20－4017582.3195.710105.216132514.54025 2.2444.57.5115.51113111222RT16-32(NT00-32)RT16-50(NT00-50)RT16-80(NT00-80)型 号额定绝缘电压额定工作电压(V)(V)约定发热电流(A)线圈电压及频率线圈消耗功率 (VA/W)AC－3时电寿命(万次) 机 械寿 命(万次)起动 吸持AC－3时额定工作电流(A)AC－3时控制功率(kW)AC－3时额定操作频率(次/h)CJ20－63CJ20－100CJ20－160CJ20－160/11 1 1406340100631601008018303528504885801252002006901 1401 200600 12006001200600300RT16－160(NT0)RT16250(NT1)－RT16－315(NT )2 1 0001 0001201204801535716.55701756121.585532585.534AC:50Hz：36、127、220、380V110、220V DC:48、85220380660220380660220380660型 号外形 及 安 装 尺 寸 ( mm)CJ20－10CJ20－16CJ20－25CJ20－40AB C a b Fn Φ0.711.11.331.8重量(kg)2-5Φ10 1030 3044.5 67.5 10735 5544.5 72 116.535 6052.5 90.5 122 40 80 87 111.5 125 70 80表4 CJ20-10～40外形及安装尺寸5.2 CJ20-63～630外型尺寸及安装尺寸见图2、表5。

德力西交流接触器型号德力西电气CJX2四极交流接触器折页-2014.附件附件交流接触器(2)3.交流接触器3.1基本组成：交流接触器主要有四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

3.2工作原理：当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

3.3 型号划分：在电工学上。

接触器是一种用来接通或断开带负载的交直流主电路或大容量控制电路的自动化切换器，主要控制对象是电动机，此外也用于其他电力负载，如电热器，电焊机，照明设备，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用/。

接触器控制容量大。

适用于频繁操作和远距离控制。

是自动控制系统中的重要元件之一。

通用接触器可大致分以下两类。

1交流接触器。

主要由电磁机构、触头系统、灭弧装置等组成。

常用的是CJ10、CJ12、CJ12B等系列。

2直流接触器，一般用于控制直流电器设备，线圈中通以直流电，直流接触器的动作原理和结构基本上与交流接触器是相同的。

但现在接触器的型号都重新划分了。

都是AC系列的了。

1;AC-1类接触器是用来控制无感或微感电路的.2;AC--2类接触器是用来控制饶线式异步电动机的启动和分断的.3;AC-3和AC--4接触器可用于频繁控制异步电动机的启动和分断.3.4基本分类：交流接触器又可分为电磁式，永磁式和真空式三种。

常用的交流接触器CJ10，CJ40，CJ12，CJ20和引进的CJX，3TB，B 等系列。

CJ20系列交流接触器机械工业部电器工业局企业标准CJ20系列交流接触器JB/DQ 4172-861 引言1.1 适用范围本标准适用于CJ20系列交流接触器(以下简称接触器)。

该接触器主要用于交流50Hz，额定电压至660V(个别等级至1140V)，电流至630A的电力系统中接通和分断电路，并与适当的热继电器或电子式保护装置组合成电磁起动器，以保护可能发生过载的电路。

1.2 与其它标准的关系本标准符合机械工业部标准JB2455-85《低压接触器》，并等效采用IEC158-1(1970)、IEC158-1A(1975)、IEC158-1B(1979)、IEC158-1C(1982)《低压控制设备第一部分：接触器》。

2 名词、术语2.1 本标准规定下列主要名词、术语及其定义：a.周围空气温度：见JK2455中2.1.21b.熔断短路电流：见JB2455中2.3.2c.污染等级：见JB2455中2.3.5d.安装类别：见JB2455中2.3.6e.脉冲耐压：见JB2455中2.3.3f.绝缘配合：见JB2455中2.3.82.2 除2.1条规定者外，本标准引用CD2000.18-82《电工名词术语低压电器》中与本标准有关的名词、术语及其定义。

3 符号、代号3.1 本标准所用的符号有：a.Ith 约定发热电流；b.Ie 额定工作电流；c.I 接通电流；d.Ie 分断电流；e.Ue 额定工作电压； 额定控制电源电压；g.Ui 额定绝缘电压；h.U 接通前电源电压；i.Ur 分断后的恢复电压；j.cosφ流功率因数；k.T0.95直流电流从零到达0.95稳态值所用的时间；l.f 试验电路固有振荡频率；m.γ试验电路过振荡系数。

3.2 使用类别代号a.主电路的使用类别代号见表1。

b.辅助电路的使用类别代号见表2。

表1表2 4 产品型号、规格4.1 产品型号及其含义接触器的型号及其含义如下：* 以数字代号表示的额定工作电压。

CJ20交流接触器3.1 周围空气温度为：-5℃+40℃，24小时内其平均值不超过+35℃。

~3.2 海拔高度：不超过2000m。

3.3 大气条件：最高温度+40℃时，空气的相对湿度不超过50%；在较低温度下可以允许有较高的相对 湿度，例如20℃时达90%。

对由于温度变化偶尔产生的凝露应采取特殊的措施。

3.4 污染等级：3级。

3.5 安装类别：Ⅲ类。

3.6 安装条件：安装面与垂直面倾斜度不大于±5°。

3.7 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

CJ20系列交流接触器(以下简称接触器)，主要用于交流50Hz(或60Hz)，额定工作电压至660V，额定工作电流至630A的电路中，供远距离接通和分断电路之用，并可与适当的热过载继电器组合，以保护可能发生操作过负荷的电路。

接触器符合IEC60947-4-1、GB14048.4标准。

CJ 20-□ □/□辅助规格代号：06表示660V 派生代号：Jz表示交直流通用节电型 (仅CJ20-63以上提供节电产品) (AC-3，380V时)额定工作电流(A) 设计序号 交流接触器4.1 线圈额定控制电源电压Us为：交流50Hz，110V、127V、220V、380V；直流：110V、220V4.2 机械寿命：CJ20-10、16、25、40、63、100、160为1000万次，CJ20-250、400、630为600万次。

4.3 节电产品节电率(见表1)。

表1产品型号节电率%CJ20-63160JZ ~90CJ20-250630JZ ~95适用范围1型号及含义23正常工作条件和安装条件4主要参数及技术性能系列BCJ20-16CJ20-25CJ20-40CJ20-63CJ20-10016325580125RT16-32RT16-25062/8.5570/611001201200690 4.55.51118287.51122305011132235504.4 接触器的主要参数及技术性能指标(见表2)。

CJ20系列交流接触器快速选型表
说明：当辅助触头常开触头数为4、常闭触头数为2时，选用辅助触头时代码、辅助触头常开触头数、常闭触头数省略
CJ20系列交流接触器技术数据和性能
CJ20系列交流接触器技术数据和性能
CJ20系列交流接触器可配用的辅助触头
CJ40系列交流接触器快速选型表
说明：当辅助触头常开触头数为4、常闭触头数为2时，选用辅助触头时代号、辅助触头常开触头数、常闭触头数省略
CJ40系列交流接触器技术数据和性能
CJ40系列交流接触器技术数据和性能
CJ40系列交流接触器可配用的辅助触头。

德力西交流接触器的概述及接线方法
交流接触器是广泛用作电力的开断和控制电路。

它利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。

输出和输入是对应的，很容易能看出来。

如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。

首先应该知道交流接触器的原理。

他是用外界电源来加在线圈上，产生电磁场。

加电吸合，断电后接触点就断开。

知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。

其他的几路输入和输出一般在上部，一看就知道。

还要注意外加电源的电压是多少（220V 或380V），一般都标得有。

并且注意接触点是常闭还是常开。

如果有自锁控制，根据原理理一下线路就可以了。

E 电动控制与保护CJX2四极CJX1CJ40CDC10CDC1CJ20产品描述交流接触器主要用于交流50或60Hz，额定工作电压最高至1000V的电路中，供远距离接通和分断电路、频繁起动和控制交流电动机等负载。

可与适当的热过载继电器或电子保护装置组成电动机起动器以保护可能发生操作过负荷的电路符合标准符合 GB/T 14048.4和IEC 60947-4-1标准E 电动机控制与保护E1 通用型交流接触器CJX2简易包装CJX2产品不变，包装简易，组装方便！专为OEM 客户及成套商打造，切实满足客户需求！简易包装描述：5只一盒，一盒中含一个塑料包装袋，一份说明书与合格证；安装控制柜中CJX2时，大大减少繁琐的拆包装工作；包装厚实，有效降低途损。

订货编码：以盒为单位订货，详见选型指南电流规格：9-32A ；线圈电压：220V 、380VCJX2 交流接触器注:极数3极为常规极数，在型号中不表示，对于CJX2定货编码中的“＊”可由线圈电压代码来表示E 电动控制与保护E 电动控制与保护通电延时0.1-3SSK4 200.1-30S SK4 2210-180SSK4 24CJX2-09-32无有FR632HX FR632H CJX2-40-95无FR695HX 有FR695HCJX2-40-9536V220V 380VX2 95 C X2 95 M X2 95 Q■ F4辅助触头■ SK4空气延时头■ 机械互锁装置E 电动控制与保护E 电动控制与保护■FS浪涌抑制器■ CJX2-09~32■ CJX2-40~95注： C 1max-为接触器+F4 C 2max-为接触器+SK4E 电动控制与保护E 电动控制与保护或接线图■ CJX2-09~32■ CJX2-40~95注:极数3极为常规极数，在型号中不表示，对于CJX2-N型号中的“＊”可由线圈电压代码来表示E 电动控制与保护E 电动控制与保护E 电动控制与保护E 电动控制与保护通电延时0.1-3SSK4 200.1-30S SK4 2210-180S SK4 24CJX2-09-32机械互锁不带电气互锁FR632HXCJX2-40-95FR695HX■ 辅助触头■ SK4空气延时头■ 机械互锁装置E 电动控制与保护E 电动控制与保护注：极数3极为常规极数，在型号中不表示4P 产品无自带辅助触头，可通过加装F4顶辅助触头实现扩充对于CJX2-Z 订货编码中的 * 可由线圈电压代码来表示注：C1max ——接触器 + F4；C2max ——接触器 + SK4■ 接线图■ CJX2-4004~9504■ CJX2-4008~95081L13L25L37L42T14T26T38T4R3R4R1R21234CJX2-4004~9504CJX2-0908~25081R1R2R33R442CJX2-4008~95081R1R2R333L25L37L42T14T26T38T4R442R3R4R1R21234E 电动控制与保护E 电动控制与保护44F4 0413F4 1322F4 2231F4 3140F4 40顶端PC38PC65PC95CJX2-Z 09~38A CJX2-Z 40~65A CJX2-Z 80~95A■ 辅助触头■ SK4空气延时头■ PC透明防尘盖通电延时0.1-3SSK4 200.1-30S SK4 2210-180S SK4 24E 电动控制与保护E 电动控制与保护注：极数3极为常规极数，在型号中不表示，对于CJX1定货编码中的“＊”可由线圈电压代码来表示注: 只有CJX1-9~32A可提供直流线圈产品■ 接线图R3R1131R1R2R33R4421R1R2R33R442R3R113CJX2-0910Z~3810Z CJX2-0904Z~9504Z■ CJX2-09Z~38Z■ CJX2-40Z~95ZCJX2-0908Z~2508Z CJX2-0901Z~3801Z CJX2-4011Z~9511ZE 电动控制与保护E 电动控制与保护注：1. CJX1-85~140A 控制电源电压交流无127V ；2. CJX1-110~475A 控制电源电压交流无24V ；■ CJX1-9~22■ CJX1-32B~38注：1. CJX1-09~22A 控制电源电压交流另有12V 、440V 、660V2. CJX1-32BA 控制电源电压交流无24V 、48V ，直流无12V3. CJX1-38A 控制电源电压交流无48V 、127V4. CJX1-75A 控制电源电压交流无127VE 电动控制与保护E 电动控制与保护■ CJX1-45~140■ CJX1-9Z~32BZCJX1-9~22CJX1-32B，38■ CJX1-170~475■ 接线图E 电动控制与保护E 电动控制与保护注1：对于CDC1定货代码中的“＊”可由线圈电压代码来表示注2：以上为常规产品，用户可根据需要在CDC1-9~30顶端叠加四只CA7-10或CA7-01，在CDC-37~85配装CA9-20或CA9-11四只，在CDC1-105~370配装CA11-20或CA11-11四只E 电动控制与保护E 电动控制与保护辅助触头组接触器采用螺钉并加上垫圈和弹簧垫圈安装。

生产上海人民CJ20-63A交流接触器，交流控制电压。

产品概况CJ20系列交流接触器CJ20系列交流接触器适用于交流50Hz,额定电压至660V(个别等级至1140V)，电流至630A的电力线路中，供远距离频繁接通和分断电路。

并可与热继电器组成电磁起动器，以保护电路或交流电动机可能发生的过载及断相，产品符合IEC60947-4-1和GB14048.4标准。

0577保2788顺2628CJ20-25为U形铁片灭弧，CJ20-40~CJ20-160在400V、690V时均为多纵缝陶土灭弧罩，CJ20-250及以上产品在690V时用栅片灭弧罩，在1140V时均采用栅片灭弧罩。

全系列接触器采用银基合金触头。

CJ20-10、CJ20-16用AgNI触头，CJ20-40及以上用银基氧化物触头。

灭弧性能优良的触头灭弧系统配用抗熔焊耐磨损的触头材料使产品具有长久的电寿命，并适于在AC-4类特别繁重的条件下工作。

电磁系统：CJ20-40及以下接触器用双E形铁心，迎击式缓冲；CJ20-63及以上用U形铁心，硅橡胶缓冲。

正常工作条件及安装条件：1、周围空气温度：上限为+40℃，24h内平均值不超过+35℃，下限为-5℃，2、海拔：接触器安装地点的海拔不的超过2000m;3、湿度：接触器安装地点的空气相对湿度，在温度为+40°C时不超过50%，最湿月平均最底不超过+25℃，该月平均最大相对湿度不超过90%；4、污染等级：3级；5、安装类别：Ⅲ类；6、冲击与震动：接触器安装在无显著摇动、冲击或震动的地方；7、安装瞧条件：接触器安装面与垂直面的倾斜度不大与5°。

灭弧系统：全系列不同容量等级的接触器采用不同的灭弧结构。

CJ20-10和CJ20-16为双断点简单开断灭弧室，CJ20-25为U形铁片灭弧，CJ20-40160在380V、660V时均为多纵缝陶土灭弧罩。

CJ20-250及以上接触器采用高强度耐弧塑料加装灭弧栅片制成的灭弧罩，其灭弧性能、分断能力均高于同类产品。
